Commandes et instruments
3-3
3
AVERTISSEMENT
FWA10062
Ne jamais tourner la clé d e contact à la
position “OFF” ou “LOCK” tant que le
véhicule est en mouvement. Les circuits
électriques seraient coupés et cela
pourrait entraîner la perte de contrôle du
véhicule et être la cause d’un acci dent.
FAU10696LOCK (antivol)
La direction est bloquée et tous les circuits
électriques sont coupés. La clé peut être
retirée.

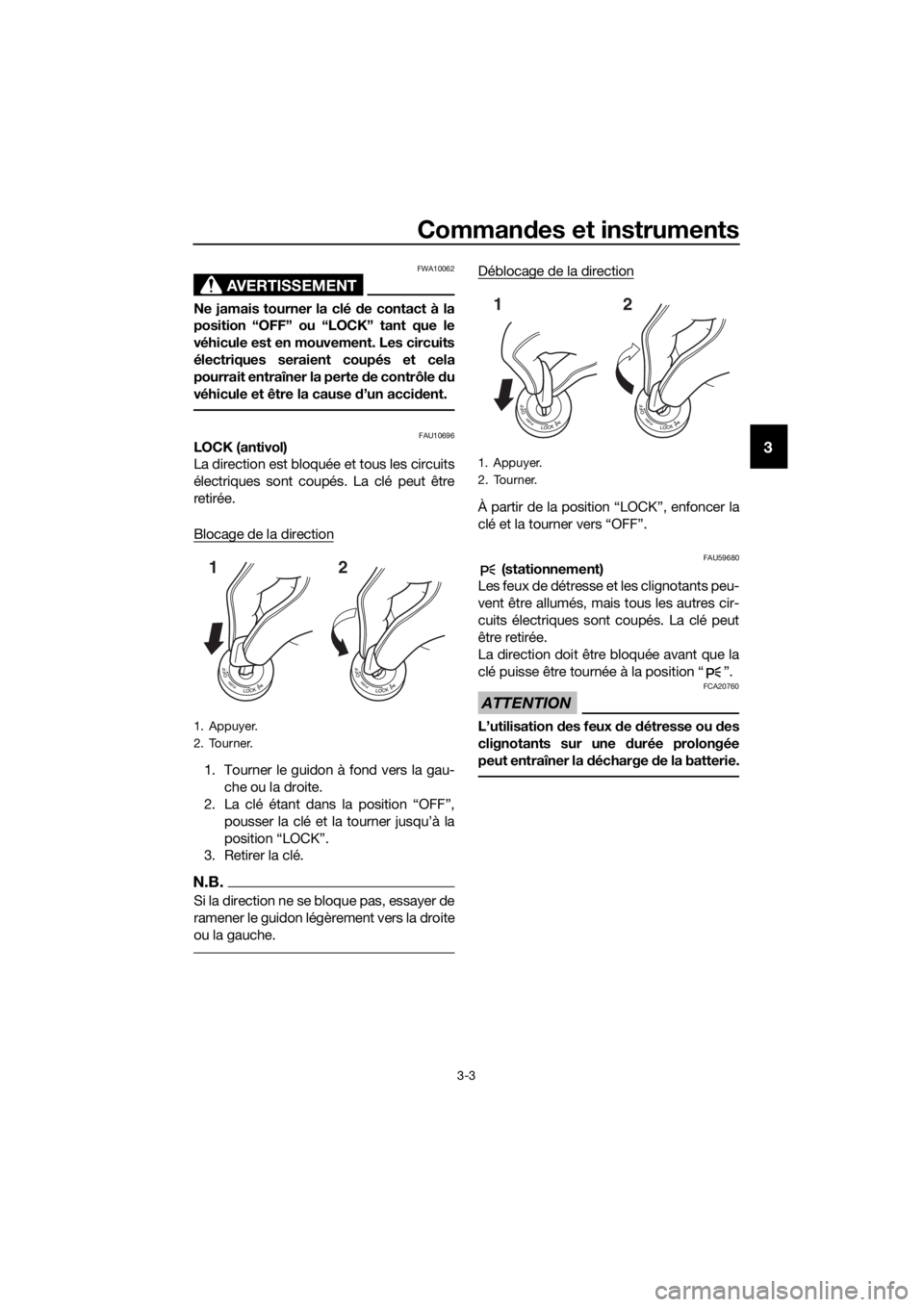

Blocage de la direction
1. Tourner le guidon à fond vers la gau-
che ou la droite.
2. La clé étant dans la position “OFF”,
pousser la clé et la tourner jusqu’à la
position “LOCK”.
3. Retirer la clé.
N.B.
Si la direction ne se bloque pas, essayer de
ramener le guidon légè rement vers la droite
ou la gauche.
Déblocage de la direction
À partir de la position “LOCK”, enfoncer la
clé et la tourner vers “OFF”.
FAU59680 (stationnement)
Les feux de détresse et les clignotants peu-
vent être allumés, mais tous les autres cir-
cuits électriques sont coupés. La clé peut
être retirée.
La direction doit être bloquée avant que la
clé puisse être tournée à la position “ ”.
ATTENTION
FCA20760
L’utilisation des feux d e détresse ou des
clignotants sur une durée prolongée
peut entraîner la décharge de la batterie.1. Appuyer.
2. Tourner.
12
1. Appuyer.
2. Tourner.
12
UBP9F0F0.book Page 3 Wednesday, February 1, 2017 8:53 AM

Commandes et instruments
3-4
3
FAU4939C
Voyants et témoins d’alerte
FAU11032Témoins des clignotants “ ” et “ ”
Chaque témoin clignote lorsque son cli-
gnotant correspondant clignote.
FAU11061Témoin du point mort “ ”
Ce témoin s’allume lorsque la boîte de vi-
tesses est au point mort.
FAU11081Témoin de feu d e route “ ”
Ce témoin s’allume lorsque la position feu
de route du phare est sélectionnée.
FAU11257Témoin d’alerte d u niveau d ’huile “ ”
Ce témoin d’alerte s’allume lorsque le ni-
veau d’huile moteur est bas. Lorsque le véhicule est démarré, le témoin
effectue un contrôle du circuit (il s’allume
pendant quelques secondes puis s’éteint).
Si le témoin d’alerte reste allumé alors que
le niveau d’huile est correct (page 6-12),
faire contrôler le véhicule par un conces-
sionnaire Yamaha.
N.B.

Dans une côte (en montée ou en des-
cente) ou lors d’une accélération ou
décélération brusque, le témoin
d’alerte peut se mettre à trembloter,
même si le niveau d’huile est correct.
Ceci n’indique pas un dysfonctionne-
ment.
 Si un dysfonctionnement est détecté,
le témoin d’alerte du niveau d’huile cli-
gnote de manière répétée. Faire
contrôler le véhicule par un conces-
sionnaire Yamaha.
FAU58401Témoins du régulateur de vitesse
“ ”/“SET”
Ces témoins s’allument lorsque le système
de régulation de vitesse est activé.
Cf. 3-6 pour une explication détaillée de la
fonction de ces témoins.
Contrôler le bon fonctionnement du circuit
électrique de ces témoins en tournant la clé
sur “ON”. Ces témoins devraient s’allumer
pendant quelques secondes, puis
s’éteindre.
Si un témoin ne s’allume pas lorsque la clé
de contact est tournée sur “ON” ou si un té-
moin ne s’éteint pas par la suite, il convient
de faire contrôler le circuit électrique par un
concessionnaire Yamaha.
FAU73171Témoin d’alerte de panne d u moteur
“”
Ce témoin d’alerte s’allume lorsqu’un pro-
blème est détecté au niveau du moteur ou
d’un autre système de commande du véhi-
1. Témoin des clignotants gauches “ ”
2. Témoin des clignotants droits “ ”
3. Témoin d’alerte du système de suspension réglable électroniquement “ ”
4. Témoin d’alerte du niveau d’huile “ ”
5. Témoin d’alerte de panne du moteur “ ”
6. Témoin du système antiblocage des freins (ABS) “ ”
7. Témoin du système de régulation antipatinage “ ”
8. Témoins du régulateur de vitesse “”/“SET”
9. Témoin de feu de route “ ”
10.Témoin du point mort “ ”
11.Témoin de l’immobilisateur antivol “ ”
GEARN25A.TEMP ˚C
LoC.TEMP˚C
0:00TIME TRIP
34567981011
12
ABS
UBP9F0F0.book Page 4 Wednesday, February 1, 2017 8:53 AM

Commandes et instruments
3-5
3
cule. Dans ce cas, il convient de faire véri-
fier le système embarqué de diagnostic de
pannes par un concessionnaire Yamaha.
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ON”. Le témoin d’alerte devrait
s’allumer pendant quelques secondes,
puis s’éteindre.
Si le témoin d’alerte ne s’allume pas lors-
que la clé de contact est tournée sur “ON”
ou s’il ne s’éteint pas par la suite, il convient
de faire contrôler le véhicule par un conces-
sionnaire Yamaha.
FAU69891Témoin d’alerte du système ABS “ ”
En mode de fonctionnement normal, ce té-
moin d’alerte s’allume lorsque la clé de
contact est tournée vers “ON” et s’éteint
lorsque la vitesse atteint ou dépasse
10 km/h (6 mi/h).
Si le témoin d’alerte du système ABS :  ne s’allume pas lorsque la clé de con-
tact est tournée à la position “ON”
 s’allume ou clignote pendant la
conduite
 ne s’éteint pas lorsque la vitesse at-
teint ou dépasse 10 km/h (6 mi/h)
Il est possible que le système ABS ne fonc-
tionne pas correctement. Dans les circons-
tances ci-dessus, faire contrôler le système
par un concessionnaire Yamaha dès que
possible. (Les explications au sujet du sys-
tème ABS se trouvent à la page 3-27.)
AVERTISSEMENT
FWA16041
Si le témoin d’alerte du système ABS ne
s’éteint pas lorsque la vitesse atteint ou
d épasse 10 km/h (6 mi/h) ou si le témoin
d ’avertissement s’allume ou clignote
pen dant la con duite, le freinage se fait
d e façon conventionnelle. Dans les cir-
constances ci- dessus ou si le témoin
d ’alerte ne s’allume pas du tout, faire
preuve de pru dence pour éviter que les
roues ne se bloquent lors d’un freinage d
’urgence. Faire contrôler le système de
freinage et les circuits électriques par un
concessionnaire Yamaha dès que possi-
ble.
FAU74081Témoin du système de régulation
antipatinage “ ”
Ce témoin clignote une fois que le système
de régulation antipatinage a été activé.
Si le système de régulation antipatinage est
désactivé, ce témoin s’allume.
N.B.
Une fois le véhicule démarré, le témoin de-
vrait s’allumer pendant quelques secon-
des, puis s’éteindre. Si le témoin ne s’al-
lume pas ou reste allumé, faire contrôler le
véhicule par un concessionnaire Yamaha.
FAU55392Témoin d’alerte du système de suspen-
sion réglable électroniquement “ ”
Ce témoin d’alerte s’allume lorsqu’un pro-
blème est détecté au niveau du système de
suspension réglable électroniquement.
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ON”. Le témoin d’alerte devrait
s’allumer pendant quelques secondes,
puis s’éteindre.
Si le témoin d’alerte ne s’allume pas lors-
que la clé de contact est tournée sur “ON”
ou s’il ne s’éteint pas par la suite, il convient
de faire contrôler le circuit électrique par un
concessionnaire Yamaha.
FAU73120Témoin de l’immobilisateur antivol “ ”
Le témoin clignote en continu 30 secondes
après que la clé de contact a été tournée
sur “OFF”, signalant ainsi l’armement du
système antidémarrage. Le témoin s’éteint
après 24 heures, mais l’immobilisateur an-
tivol reste toutefois armé.
ABS
UBP9F0F0.book Page 5 Wednesday, February 1, 2017 8:53 AM

Commandes et instruments
3-6
3
Contrôler le bon fonctionnement du circuit
électrique du témoin en tournant la clé sur
“ON”. Le témoin devr ait s’allumer pendant
quelques secondes, puis s’éteindre.
Si le témoin ne s’allume pas lorsque la clé
est tournée sur “ON”, si le témoin reste al-
lumé ou s’il clignote selon une séquence
particulière (si un problème est détecté
dans le système anti démarrage, le témoin
de ce système clignote selon une sé-
quence particulière), faire contrôler le véhi-
cule par un concessionnaire Yamaha.
N.B.
Si le témoin du système antidémarrage cli-
gnote selon la séquence suivante, 5 fois
lentement puis 2 fois rapidement, cela peut
être dû à des interférences du transpon-
deur. Dans ce cas, procéder comme suit.
1. Vérifier qu’aucune autre clé de sys- tème d’immobilisateur antivol ne se
trouve à proximité du contacteur à clé.
La présence d’une autre clé pourrait
troubler la transmission des signaux et
empêcher la mise en marche du mo-
teur.
2. Mettre le moteur en marche à l’aide de
la clé d’enregistrement de codes.
3. Si le moteur se met en marche, le cou- per, puis tenter de le remettre en mar-
che avec chacune des clés conven-
tionnelles.
4. Si le moteur ne se met pas en marche
avec l’une ou les deux clés conven-
tionnelles, confier le véhicule ainsi que
les 3 clés à un concessionnaire
Yamaha en vue du réenregistrement de ces dernières.
FAU59132
Régulateur de vitesse
Ce modèle est équipé d’un régulateur de
vitesse permettant de rouler à une vitesse
constante déterminée.
Le régulateur de vitesse ne fonctionne
qu’en 3
e; à une vitesse comprise entre
50 km/h (31 mi/h) et 100 km/h (62 mi/h), en
4
e, entre 50 km/h (31 mi/h) et 150 km/h
(93 mi/h), ou en 5e ou 6e, entre 50 km/h
(31 mi/h) et 180 km/h (112 mi/h).
AVERTISSEMENT
FWA16341
 Une mauvaise utilisation du régula-
teur de vitesse pourrait entraîner
une perte de contrôle, causant ainsi
un acci dent. Ne pas activer le régu-
lateur de vitesse en cas de trafic
d ense, de mauvaises con ditions
météorologiques, ou sur des routes
sinueuses, glissantes, vallonnées,
acci dentées ou gravillonnées.
 Lorsque le véhicule monte ou des-
cen d les pentes, il est possible que
le régulateur de vitesse ne par-
vienne pas à maintenir la vitesse de
croisière définie.
 Pour éviter une activation accid en-
telle du régulateur d e vitesse,
l’étein dre lorsqu’il n’est pas utilisé.
Vérifier que le témoin du régulateur
d e vitesse “ ” est éteint.
1. Témoin du régulateur de vitesse “ ”
2. Témoin du régulateur de vitesse “SET”
12
UBP9F0F0.book Page 6 Wednesday, February 1, 2017 8:53 AM

Commandes et instruments
3-7
3

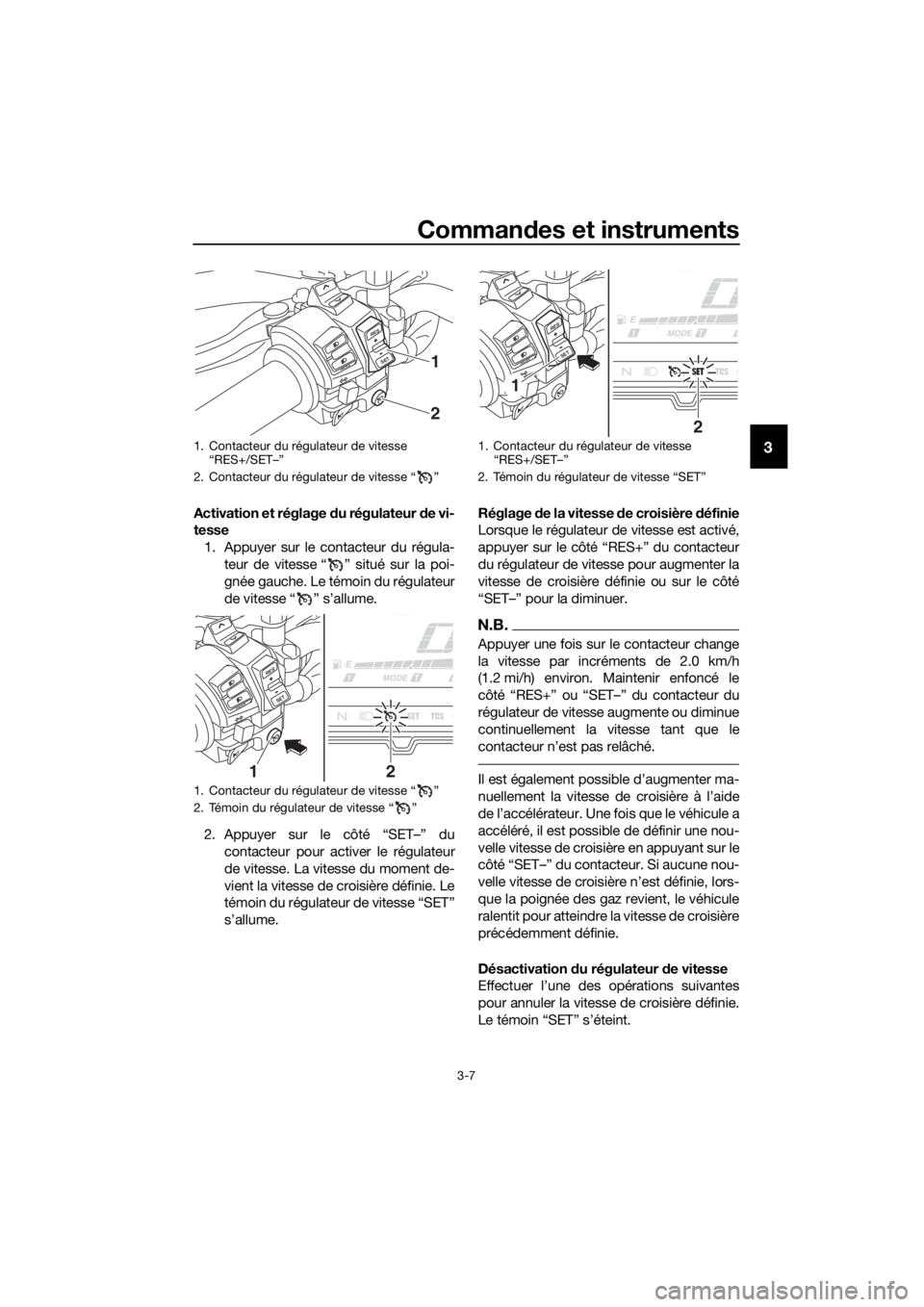

Activation et réglage du régulateur de vi-
tesse
1. Appuyer sur le contacteur du régula- teur de vitesse “ ” situé sur la poi-
gnée gauche. Le témoin du régulateur
de vitesse “ ” s’allume.
2. Appuyer sur le côté “SET–” du contacteur pour activer le régulateur
de vitesse. La vitesse du moment de-
vient la vitesse de croisière définie. Le
témoin du régulateur de vitesse “SET”
s’allume. Réglage
de la vitesse de croisière définie
Lorsque le régulateur de vitesse est activé,
appuyer sur le côté “RES+” du contacteur
du régulateur de vitesse pour augmenter la
vitesse de croisière définie ou sur le côté
“SET–” pour la diminuer.
N.B.
Appuyer une fois sur le contacteur change
la vitesse par incréments de 2.0 km/h
(1.2 mi/h) environ. Maintenir enfoncé le
côté “RES+” ou “SET–” du contacteur du
régulateur de vitesse augmente ou diminue
continuellement la vitesse tant que le
contacteur n’est pas relâché.
Il est également possible d’augmenter ma-
nuellement la vitesse de croisière à l’aide
de l’accélérateur. Une fois que le véhicule a
accéléré, il est possible de définir une nou-
velle vitesse de croisière en appuyant sur le
côté “SET–” du contacteur. Si aucune nou-
velle vitesse de croisière n’est définie, lors-
que la poignée des gaz revient, le véhicule
ralentit pour atteindre la vitesse de croisière
précédemment définie.
Désactivation du régulateur d e vitesse
Effectuer l’une des opérations suivantes
pour annuler la vitesse de croisière définie.
Le témoin “SET” s’éteint.
1. Contacteur du régulateur de vitesse “RES+/SET–”
2. Contacteur du régulateur de vitesse “ ”
1. Contacteur du régulateur de vitesse “ ”
2. Témoin du régulateur de vitesse “ ”
RES
SETPA S S
2
1
RES
SETPA SS
21
1. Contacteur du régulateur de vitesse
“RES+/SET–”
2. Témoin du régulateur de vitesse “SET”
RES
SETPA S S
2
1
UBP9F0F0.book Page 7 Wednesday, February 1, 2017 8:53 AM

Commandes et instruments
3-8
3
 Tourner la poignée des gaz au-delà de
la position de coupure des gaz dans la
direction de décélération.
 Actionner le frein avant ou arrière.
 Débrayer.
Appuyer sur le contacteur pour désactiver
le régulateur de vitesse. Les témoins “ ”
et “SET” s’éteignent.
N.B.
Le véhicule ralentit dès la désactivation du
régulateur de vitesse, sauf si la poignée des
gaz est actionnée.
Utilisation de la fonction d e reprise
Appuyer sur le côté “RES+” du contacteur
pour réactiver le régulateur de vitesse. Le
véhicule retourne à la vitesse de croisière
précédemment définie. Le témoin “SET”
s’allume.
AVERTISSEMENT
FWA16351
Il est dangereux d’utiliser la fonction de
reprise lorsque la vitesse de croisière
précé demment définie est trop élevée
pour les con ditions actuelles.
N.B.
Appuyer sur le contacteur, tandis que le ré-
gulateur de vitesse est activé, éteint com-
plètement celui-ci et efface la vitesse de
croisière précédemment définie. Il n’est pas possible d’utiliser la fonction de reprise
tant qu’une nouvelle vitesse de croisière
n’a pas été définie.
Désactivation automatique du régulateur
de vitesse
Le régulateur de vitesse de ce modèle est
commandé électroniquement et est lié aux
autres systèmes de commande. Le régula-
teur de vitesse est automatiquement dé-
sactivé dans les conditions suivantes :
 Le régulateur de vitesse ne parvient
pas à maintenir la vitesse de croisière
définie.
 Un dérapage ou un patinage de la
roue a été détecté. (Si le système de
régulation antipatinage n’a pas été dé-
sactivé, il fonctionne.)
 Le coupe-circuit du moteur/démar-
reur est en position “ ”.
 Le moteur cale.
 La béquille latérale est abaissée.
Lorsque le pilote roule à une vitesse de
croisière définie, si le régulateur de vitesse
est désactivé sous les conditions ci-des-
sus, le témoin “ ” s’éteint et le témoin
“SET” clignote pendant 4 secondes, puis
s’éteint.
Lorsqu’il ne roule à une vitesse de croisière
définie, si le coupe-circuit du moteur/dé-
marreur est en position “ ”, si le moteur
cale ou si la béquille latérale est abaissée,
le témoin “ ” s’éteint (le témoin “SET” ne
clignote pas).
Si le régulateur de vitesse est automatique-
ment désactivé, s’arrêter et vérifier que le
véhicule est en bon état de marche.
Avant d’utiliser de nouveau le régulateur de
vitesse, l’activer à l’aide du contacteur.
N.B.
Dans certains cas, le régulateur de vitesse
ne parvient pas à maintenir la vitesse de
croisière définie lorsque le véhicule monte
ou descend les pentes.
1. Position de fermeture
2. Sens d’annulation du régulateur de vitesse
21
UBP9F0F0.book Page 8 Wednesday, February 1, 2017 8:53 AM

Commandes et instruments
3-9
3
 Lorsqu’il monte les pentes, la vitesse
réelle peut être inférieure à la vitesse
de croisière définie. Dans ce cas, ac-
célérer jusqu’à atteindre la vitesse dé-
sirée à l’aide de l’accélérateur.
 Lorsqu’il descend les pentes, la vi-
tesse réelle peut être supérieure à la
vitesse de croisière définie. Dans ce
cas, le contacteur ne peut pas être uti-
lisé pour régler la vitesse de croisière
définie. Pour réduire la vitesse, utiliser
les freins. Dans ce cas, le régulateur
de vitesse est désactivé.FAU80550
Bloc de compteurs multifonc-
tions
AVERTISSEMENT
FWA12423
Le véhicule d oit être à l’arrêt pour pou-
voir effectuer tout réglage d u bloc de
compteurs multifonctions. Un réglage
effectué pen dant la con duite risque d e
d istraire le cond ucteur et augmente
ainsi les risques d ’accidents.
Le bloc de compteurs multifonctions est
composé des éléments suivants :
 compteur de vitesse
 compte-tours
 montre
 afficheur du niveau de carburant
 indicateur d’économie
 indicateur du rapport engagé
 témoin de mode de conduite
1. Bouton “RESET”
2. Bouton “TCS”
3. Montre
4. Compte-tours
5. Compteur de vitesse
6. Indicateur du rapport engagé
7. Affichage des fonctions
8. Écran d’informations
9. Afficheur du niveau de carburant
10.Indicateur d’économie “ECO”
11.Témoin de mode de conduite
12.Témoin du système de régulation antipati-
nage
GEARN25A.TEMP ˚C
LoC.TEMP˚C
0:00TIME TRIP
89101112
12 3 56
74
UBP9F0F0.book Page 9 Wednesday, February 1, 2017 8:53 AM

Commandes et instruments
3-10
3
 témoin du système de régulation anti-
patinage
 affichage multifonction
 écran d’informations
 mode de réglage
N.B.
Le contacteur de sélection “ / ” et le
contacteur de menu “MENU” sont situés
sur la poignée gauche. Ces contacteurs
permettent de contrôler ou de modifier les
réglages du bloc de compteurs multifonc-
tions.
N.B.
Tourner la clé de contact sur “ON” avant
d’appuyer sur le contacteur de
sélection “ / ”, le contacteur de menu
“MENU”, le bouton “RESET” ou le bouton
“TCS”.
Compteur de vitesse
Le compteur de vitesse affiche la vitesse de
conduite du véhicule.
Pour basculer l’affichage entre les kilomè-
tres et les miles, se reporter à “Sélection
des unités” à la page 3-19. Compte-tours
Le compte-tours affiche le régime moteur.
ATTENTION
FCA23050
Ne pas faire fonctionner le moteur
dans
la zone de haut régime du compte-tours.
Zone de haut régime : 7750 tr/mn et au-
d elà
Afficheur du niveau d e carburant
L’afficheur du niveau de carburant indique
la quantité de carburant qui se trouve dans
le réservoir de carburant. Les segments de
l’afficheur du niveau de carburant
s’éteignent de “F” (plein) vers “E” (vide) au
fur et à mesure que le niveau de carburant
diminue. Lorsque le dernier segment se
met à clignoter, il convient de refaire le plein
dès que possible.
1. Contacteur de menu “MENU”
2. Contacteur de sélection “ / ”
1
2
1. Compte-tours
2. Zone de haut régime
1. Afficheur du niveau de carburant
12
1
UBP9F0F0.book Page 10 Wednesday, February 1, 2017 8:53 AM
