Entretien périodique et réglage
6-22
6
AVERTISSEMENT
FWA10512
Ne jamais surcharger le véhicule. La
conduite d’un véhicule surchargé peut
être la cause d’un acci dent.
Contrôle des pneus
Contrôler les pneus avant chaque départ.
Si la bande de roulement centrale a atteint
la limite spécifiée, si un clou ou des éclats
de verre sont incrustés dans le pneu ou si
son flanc est craquelé, faire remplacer im-
médiatement le pneu par un concession-
naire Yamaha.
N.B.
La limite de profondeur des sculptures peut
varier selon les législations nationales. Il
faut toujours se conformer à la législation
du pays dans lequel on utilise le véhicule.
AVERTISSEMENT
FWA10472
 Faire remplacer par un concession-
naire Yamaha tout pneu usé à l’ex-
cès. La con duite avec d es pneus
usés compromet la stabilité du vé-
hicule et est en outre illégale. 
Le remplacement d es pièces se
rapportant aux freins et aux roues
d oit être confié à un concession-
naire Yamaha, car celui-ci possè de
les connaissances et l’expérience
nécessaires à ces travaux.
 Après avoir remplacé un pneu, évi-
ter de faire de la vitesse jusqu’à ce
que le pneu soit “ro dé” et ait acquis
toutes ses caractéristiques.
Renseignements sur les pneus
Ce modèle est équipé de pneus sans
chambre à air (Tubeless) et de valves de
gonflage.
Les pneus s’usent, même s’ils n’ont pas été
utilisés ou n’ont été utilisés qu’occasionnel-
lement. Des craquelures sur la bande de
roulement et les flancs du pneu, parfois ac-
compagnées d’une déformation de la car-
casse, sont des signes significatifs du vieil-
lissement du pneu. Les vieux pneus et les
pneus usagés doivent être contrôlés par
des professionnels du pneumatique afin de
s’assurer qu’ils peuvent encore servir.

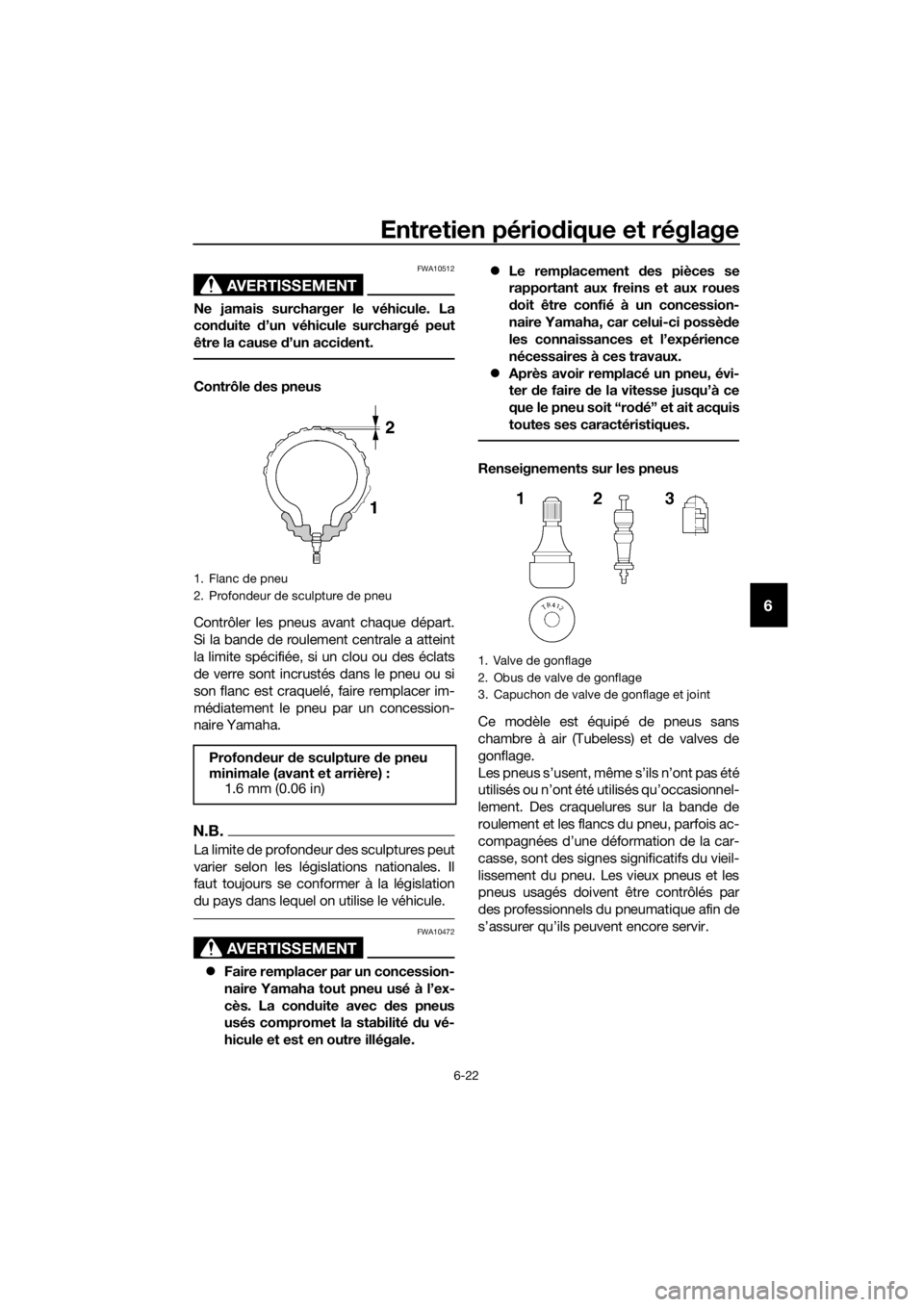

1. Flanc de pneu
2. Profondeur de sculpture de pneu
Profon deur de sculpture d e pneu
minimale (avant et arrière) : 1.6 mm (0.06 in)
1. Valve de gonflage
2. Obus de valve de gonflage
3. Capuchon de valve de gonflage et joint
UBP9F0F0.book Page 22 Wednesday, February 1, 2017 8:53 AM

Entretien périodique et réglage
6-23
6
AVERTISSEMENT
FWA10902
 Les pneus avant et arrière doivent
être de la même conception et d u
même fabricant afin de garantir une
bonne tenue d e route et éviter les
acci dents.
 Toujours remettre correctement les
capuchons de valve en place afin de
prévenir toute chute de la pression
d e gonflage.
 Afin d’éviter tout d égonflement des
pneus lors de la con duite, utiliser
exclusivement les valves et obus d e
valve figurant ci- dessous.
Après avoir subi de nombreux tests, seuls
les pneus cités ci-après ont été homolo-
gués par Yamaha pour ce modèle.
AVERTISSEMENT
FWA10601
Cette moto est équipée de pneus pour
con duite à très gran de vitesse. Afin de ti-
rer le meilleur profit d e ces pneus, il con-
vient de respecter les consignes qui sui-
vent. 
Remplacer les pneus exclusive-
ment par d es pneus de type spéci-
fié. D’autres pneus risquent d’écla-
ter lors d e la conduite à très gran de
vitesse.
 Avant d’être légèrement usés, d es
pneus neufs peuvent a dhérer relati-
vement mal à certains revêtements
d e route. Il ne faut donc pas rouler à
très gran de vitesse pen dant les pre-
miers 100 km (60 mi) après le rem-
placement d’un pneu.
 Faire “chauffer” les pneus avant de
rouler à gran de vitesse.
 Toujours a dapter la pression de
gonflage aux con ditions de
con duite.
Pneu avant :
Taille :
110/80R19M/C 59V
Fabricant/modèle : BRIDGESTONE/BW501
Pneu arrière : Taille :150/70R17M/C 69V
Fabricant/modèle : BRIDGESTONE/BW502
AVANT et ARRIÈRE :
Valve de gonflage :TR412
Obus de valve :
#9100 (d’origine)
UBP9F0F0.book Page 23 Wednesday, February 1, 2017 8:53 AM

Entretien périodique et réglage
6-24
6
FAU49712
Roues à rayons
Pour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les roues re-
commandées.
 Avant chaque démarrage, il faut s’as-
surer que les jantes de roue ne sont
pas craquelées, qu’elles n’ont pas de
saut, ne sont pas voilées ou tout
autrement endommagées, et il faut
contrôler le serrage et le bon état des
rayons. Si une roue est endommagée
de quelque façon, la faire remplacer
par un concessionnaire Yamaha. Ne
jamais tenter une quelconque répara-
tion sur une roue. Toute roue défor-
mée ou craquelée doit être rempla-
cée.
 Il faut équilibrer une roue à chaque fois
que le pneu ou la roue sont remplacés
ou remis en place après démontage.
Une roue mal équilibrée se traduit par
un mauvais rendement, une mauvaise
tenue de route et réduit la durée de
service du pneu.
FAU42851
Levier d’embrayage
Ce modèle étant muni d’un embrayage hy-
draulique, il n’est donc pas nécessaire de
régler la garde du levier d’embrayage. Tou-
tefois, il est nécessaire de contrôler le cir-
cuit hydraulique et de s’assurer de l’ab-
sence de toute fuite avant chaque départ.
Si la garde du levier d’embrayage devient
excessive et que les changements de rap-
port deviennent brutaux ou si l’embrayage
patine, entraînant un retard de réponse à
l’accélération, il y a probablement de l’air
dans le circuit d’embrayage. Dans ce cas,
ne pas utiliser la moto avant d’avoir fait pur-
ger le circuit par un concessionnaire
Yamaha.
UBP9F0F0.book Page 24 Wednesday, February 1, 2017 8:53 AM

Entretien périodique et réglage
6-25
6
FAU37914
Contrôle de la gar de du levier de
frein
La garde à l’extrémité du levier de frein doit
être inexistante. Si ce n’est pas le cas, faire
contrôler le circuit des freins par un con-
cessionnaire Yamaha.
AVERTISSEMENT
FWA14212
Une sensation d e mollesse dans le levier
d e frein pourrait signaler la présence
d ’air dans le circuit de freinage. Dans ce
cas, ne pas utiliser le véhicule avant
d ’avoir fait purger le circuit par un con-
cessionnaire Yamaha. La présence d ’air
d ans le circuit hy draulique ré duit la puis-
sance de freinage et cela pourrait provo-
quer la perte d e contrôle du véhicule et
être la cause d’un acci dent.
FAU22283
Contacteurs d e feu stop
Le feu stop s’allume par l’action de la pé-
dale et du levier de frein, et devrait s’allu-
mer juste avant que le freinage ne fasse ef-
fet. Comme les contacteurs de feu stop
sont des organes du système de régulateur
de vitesse, leur réglage doit être confié à un
concessionnaire Yamaha, en raison de ses
connaissances et de son expérience en la
matière.
1. Garde nulle au levier de frein
1
UBP9F0F0.book Page 25 Wednesday, February 1, 2017 8:53 AM

Entretien périodique et réglage
6-26
6
FAU22393
Contrôle des plaquettes de frein
avant et arrière
Contrôler l’usure des plaquettes de frein
avant et arrière aux fréquences spécifiées
dans le tableau des entretiens et grais-
sages périodiques.
FAU36891Plaquettes de frein avant
Chaque plaquette de frein avant est munie
d’indicateurs d’usure. Les indicateurs per-
mettent de contrôler l’usure des plaquettes
sans devoir démonter le frein. Contrôler
l’usure de plaquette en vérifiant la position
des indicateurs d’usure tout en actionnant
le frein. Si une plaquette de frein est usée
au point qu’un indicateur touche presque le
disque de frein, faire remplacer la paire de
plaquettes par un concessionnaire
Yamaha.
FAU22501Plaquettes de frein arrière
S’assurer du bon état des plaquettes de
frein arrière et mesurer l’épaisseur des gar-
nitures. Si une plaquette de frein est en-
dommagée ou si l’épaisseur d’une garni-
ture est inférieure à 0.8 mm (0.03 in), faire
remplacer la paire de plaquettes par un
concessionnaire Yamaha.
1. Ergot d’indication d’usure de plaquette de frein
11
1. Épaisseur de la garniture
11
UBP9F0F0.book Page 26 Wednesday, February 1, 2017 8:53 AM

Entretien périodique et réglage
6-27
6
FAU40262
Contrôle du niveau d u liquide de
frein
Avant de démarrer, s’assurer que le niveau
du liquide de frein dépasse le repère de ni-
veau minimum. S’assurer que le haut du ré-
servoir est à l’horizontale avant de vérifier le
niveau du liquide de frein. Faire l’appoint de
liquide de frein si nécessaire.
Frein avant
Frein arrière
AVERTISSEMENT
FWA16011
Un entretien incorrect peut entraîner la
perte de capacité de freinage. Pren dre
les précautions suivantes : 
Un niveau du liqui de de frein insuffi-
sant pourrait provoquer la forma-
tion de bulles d ’air dans le circuit d e
freinage, ce qui ré duirait l’efficacité
d es freins.
 Nettoyer le bouchon de remplis-
sage avant de le retirer. Utiliser ex-
clusivement du liqui de de frein DOT
4 provenant d ’un bidon neuf.
 Utiliser uniquement le liqui de de
frein spécifié, sous peine d e risquer
d ’abîmer les joints en caoutchouc,
ce qui provoquerait une fuite.
 Toujours faire l’appoint avec un li-
qui de de frein d u même type que
celui qui se trouve dans le circuit.
L’ajout d’un liqui de de frein autre
que le DOT 4 risque de provoquer
une réaction chimique nuisible.
 Veiller à ne pas laisser pénétrer
d’eau ni des poussières dans le ré-
servoir de liqui de de frein. L’eau
abaisse nettement le point d’é

bulli-
tion du liqui de et risque d e provo-
quer un bouchon de vapeur ou “va-
por lock” ; la crasse risque
d ’obstruer les valves du système
hy draulique ABS.
ATTENTION
FCA17641
Le liqui de de frein risque d’en dommager
les surfaces peintes ou en plastique.
Toujours essuyer soigneusement toute
trace de liqui de renversé.
L’usure des plaquettes de frein entraîne
une baisse progressive du niveau du li-
quide de frein. Un niveau de liquide bas
peut signaler l’usure des plaquettes ou la
présence d’une fuite dans le circuit de
frein ; il convient dès lors de contrôler
l’usure des plaquettes et l’étanchéité du
circuit de frein. Si le niveau du liquide de
1. Repère de niveau minimum
1. Repère de niveau minimum
Liqui de de frein spécifié :
DOT 4
LOWER1
1
UBP9F0F0.book Page 27 Wednesday, February 1, 2017 8:53 AM

Entretien périodique et réglage
6-28
6
frein diminue soudainement, faire contrôler
le véhicule par un concessionnaire Yamaha
avant de reprendre la route.FAU22754
Changement du liquide de frein
et d ’embrayage
Faire changer les liquides de frein et d’em-
brayage par un concessionnaire Yamaha
aux fréquences spécifiées dans le tableau
des entretiens et graissages périodiques. Il
convient également de faire remplacer les
bagues d’étanchéité des maîtres cylindres
de frein et d’embrayage et des étriers, ainsi
que les durites de frein et d’embrayage aux
fréquences indiquées ci-dessous ou cha-
que fois qu’elles sont endommagées ou
qu’elles fuient.
 Bagues d’étanchéité : Remplacer
tous les deux ans.
 Durites de frein et d’embrayage :
Remplacer tous les quatre ans.
UBP9F0F0.book Page 28 Wednesday, February 1, 2017 8:53 AM

Entretien périodique et réglage
6-29
6
FAU23115
Contrôle et lubrification de la
poignée et du câble des gaz
Contrôler le fonctionnement de la poignée
des gaz avant chaque départ. Il convient en
outre de faire lubrifier le câble par un con-
cessionnaire Yamaha aux fréquences spé-
cifiées dans le tableau des entretiens et
graissages périodiques.
Le câble des gaz est équipé d’un cache en
caoutchouc. S’assurer que le cache est
correctement en place. Le cache n’empê-
che pas parfaitement la pénétration d’eau,
même lorsqu’il est monté correctement. Il
convient donc de veiller à ne pas verser di-
rectement de l’eau sur le cache ou le câble
lors du lavage du véhicule. En cas d’en-
crassement, essuyer le câble ou le cache
avec un chiffon humide.
FAU44276
Contrôle et lubrification de la pé-
d ale de frein et d u sélecteur
Contrôler le fonctionnement de la pédale
de frein et du sélecteur avant chaque dé-
part et lubrifier les articulations quand né-
cessaire.
Pédale de frein
Sélecteur au pied
Lubrifiant recomman dé:
Graisse à base de savon au lithium
UBP9F0F0.book Page 29 Wednesday, February 1, 2017 8:53 AM
