2017 YAMAHA XT1200Z Manuale de Empleo (in Spanish)

Mantenimiento y ajustes periódicos
6-2
6
SAU17303
Los controles de emisiones no solo sirven
para mantener limpio el aire, sino que ade-
más resultan vitales para el funcionamiento
correcto del motor y la obtención de unas
prestaciones máximas. En los cuadros de
mantenimiento periódico siguientes se han
agrupado por separado los servicios rela-
cionados con el control de emisiones. Di-
chos servicios requieren datos,
conocimientos y equipos especializados.
El mantenimiento, la sustitución o la repa-
ración de los dispositivos y sistemas de
control de emisiones pueden ser realizadas
por cualquier taller o persona acreditados
(si procede). Los concesionarios Yamaha
están capacitados y equipados para reali-
zar estos servicios específicos.
SAU49563
Juego de herramientas
El juego de herramientas del propietario se
encuentra detrás del carenado A. (Véase la
página 6-9).
Para acceder al juego de herramientas del
propietario, desmonte el carenado A con la
llave hexagonal situada en la parte inferior
del asiento del conductor. (Véase la página
3-31).
El objeto de la información de servicio que
se incluye en este manual y de las herra-
mientas que se suministran en el juego de
herramientas es ayudarle a realizar las ope-
raciones de mantenimiento preventivo y las
pequeñas reparaciones. Sin embargo, para
realizar correctamente algunos trabajos de
mantenimiento puede necesitar herramien-
tas adicionales, como por ejemplo una lla-
ve dinamométrica.
1. Juego de herramientas del propietario
1. Llave hexagonal
1
1
UBP8S0S0.book Page 2 Thursday, December 8, 2016 3:59 PM

Mantenimiento y ajustes periódicos
6-3
6
NOTA
Si no dispone de las herramientas o la ex-
periencia necesarias para realizar un traba-
jo determinado, confíelo a un
concesionario Yamaha.
UBP8S0S0.book Page 3 Thursday, December 8, 2016 3:59 PM

Mantenimiento y ajustes periódicos
6-4
6
SAU71031
NOTA
 Las comprobaciones anuales deben efectuarse ca da año, salvo si en su lugar se
realiza un mantenimiento basa do en la distancia.
 A partir de los 50000 km (30000 mi), repetir los intervalos de mantenimiento comen-
zando por el de los 10000 km (6000 mi).
 Las operaciones marcadas con un asterisco debe realizarlas un concesionario
Yamaha, ya que requieren herramientas y datos especiales, así como cualificación
técnica.
SAU71071Cua dro de mantenimiento perió dico del sistema de control de emi-
siones
N.º ELEMENTO
1 *Línea
de combus-
tible • Comprobar si los tubos de ga-
solina están agrietados o daña-
dos.
• Cambiar si es necesario. √√√√√
2 *Bujías • Comprobar estado.
• Ajustar la distancia entre elec-
trodos y limpiar. √√
• Cambiar. √√
3 *Holgura
de la vál-
vula • Comprobar y ajustar.
Cada 40000 km (24000 mi)
4 *Inyección
de gaso-
lina • Comprobar el ralentí del motor.
√√√√√√
• Comprobar y ajustar la sincro- nización. √√√√√
5 *Sistema de escape • Compruebe si hay fugas.
• Apretar si es necesario.
• Cambiar las juntas según sea
necesario. √√√√√
6 *Sistema
de con-
trol de emisiones
por evaporación • Comprobar si el sistema de
control está dañado.
• Cambiar si es necesario. √√X 1000 km
COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO
X 1000 mi
LECTURA DEL
CUENTAKILÓMETROS
COMPROBACIÓN
ANUAL
110203040
0.66121824
UBP8S0S0.book Page 4 Thursday, December 8, 2016 3:59 PM

Mantenimiento y ajustes periódicos
6-5
6
SAU71372
Cua dro general de mantenimiento y engrase
N.º ELEMENTO
1 *Comprobación
del
sistema de diag-
nóstico • Efectuar una comprobación di-
námica con la herramienta de
diagnóstico Yamaha.
• Comprobar los códigos de error. √√√√√√
2 *Filtro de aire • Cambiar. Cada 40000 km (24000 mi)
3 *Embrague • Comprobar funcionamiento, ni-
vel de líquido y si existe alguna
fuga. √√√√√
4 *Freno delantero • Comprobar funcionamiento, ni-
vel de líquido y fugas.
• Cambiar las pastillas de freno si es necesario. √√√√√√
5 *Freno trasero • Comprobar funcionamiento, ni-
vel de líquido y fugas.
• Cambiar las pastillas de freno si es necesario. √√√√√√
6 *Tu b o s de freno • Comprobar si está agrietado o
dañado. √√√√√
• Cambiar. Cada 4 años
7 *Líqui do d e frenos • Cambiar. Cada 2 años
8 *Rue das • Comprobar si están descentra-
das o dañadas.
• Apretar todos los radios. Al cumplirse el intervalo inicial
y, posteriormente, cada 5000 km (3000 mi)
9 *Neumáticos • Comprobar la profundidad del
dibujo y si está dañado.
• Cambiar si es necesario.
• Comprobar la presión.
• Corregir si es necesario. √√√√√
10 *Cojinetes de rued a• Comprobar si los cojinetes es-
tán flojos o dañados. √√√√
11 *Cojinetes
del eje
d el basculante • Comprobar funcionamiento y si
el juego es excesivo. √√√√
• Lub

ricar con grasa a base de
jabón de litio. Cada 50000 km (30000 mi)
X 1000 km
COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO
X 1000 mi
LECTURA DEL
CUENTAKILÓMETROS
COMPROBACIÓN
ANUAL
1 10203040
0.6 6 12 18 24
UBP8S0S0.book Page 5 Thursday, December 8, 2016 3:59 PM

Mantenimiento y ajustes periódicos
6-6
6
12 *Cojinetes
de direc-
ción • Comprobar que los conjuntos
de cojinetes no estén flojos. √√√√√
• Recubrir moderadamente con grasa a base de jabón de litio. Cada 50000 km (30000 mi)
13 *Fijaciones
del bas-
ti d or • Comprobar que todas las tuer-
cas, pernos y tornillos estén
correctamente apretados. √√√√√
14 Eje pivote
de la
maneta de freno • Lubricar con grasa de silicona.
√√√√√
15 Eje pivote
del pe-
d al de freno • Lubricar con grasa a base de
jabón de litio. √√√√√
16 Eje pivote
de la
maneta de embra-
gue • Lubricar con grasa de silicona.
√√√√√
17 Eje pivote
del pe-
d al de cambio • Lubricar con grasa a base de
jabón de litio. √√√√√
18 Caballete lateral • Comprobar funcionamiento.
• Lubricar con grasa a base de
jabón de litio. √√√√√
19 *Interruptor
del ca-
ballete lateral • Compruebe el funcionamiento
y cámbielo según sea necesa-
rio. √√√√√√
20 *Horquilla delantera • Comprobar funcionamiento y si
existen fugas de aceite.
• Cambiar si es necesario. √√√√
21 *Conjunto amorti-
gua
dor • Comprobar funcionamiento y si
existen fugas de aceite.
• Cambiar si es necesario. √√√√
22 *Puntos
de p
i
vote
d el brazo d e aco-
plamiento y del
brazo d e relé de la
suspensión trasera • Comprobar funcionamiento.
√√√√
23 Aceite de motor • Cambiar (calentar el motor an-
tes de vaciarlo).
• Comprobar nivel de aceite y si existen fugas. √√√√√√
N.º ELEMENTO
X 1000 km
COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO
X 1000 mi
LECTURA DEL
CUENTAKILÓMETROS
COMPROBACIÓN
ANUAL
110203040
0.66121824
UBP8S0S0.book Page 6 Thursday, December 8, 2016 3:59 PM

Mantenimiento y ajustes periódicos
6-7
6
SAU72840
NOTA
 Filtro de aire
• El filtro de aire de este modelo está dotado de un elemento de papel desechable; dicho elemento está revestido de aceite y, para no dañarlo, no se debe limpiar con
aire comprimido.
• El filtro de aire se debe cambiar con mayor frecuencia si se conduce en lugares es- pecialmente húmedos o polvorientos.
 Mantenimiento del freno y el embrague hidráulicos
• Compruebe regularmente los niveles de los líquidos de freno y de embrague y co-
rríjalos según sea necesario.
24 Cartucho
del filtro
d e aceite del mo-
tor • Cambiar.
√√√
25 *Sistema
de refrige-
ración • Comprobar nivel de líquido re-
frigerante y si existen fugas en
el vehículo. √√√√√
• Cambiar. Cada 3 años
26 *Aceite
del engra-
naje final • Comprobar nivel de aceite y si
existen fugas. √√√√√
• Cambiar. √√√
27 *Interruptores
de
freno delantero y
trasero • Comprobar funcionamiento.
√√√√√√
28 *Piezas móviles y
cables • Lubricar.
√√√√√
29 *Caja y cable
del
puño del acelera-
d or • Comprobar funcionamiento y
juego.
• Ajustar el juego del cable del acelerador si es necesario.
• Lubricar la caja y el cable del puño del acelerador. √√√√√
30 *Luces, señales e
interruptores • Comprobar funcionamiento.
• Ajustar la luz del faro.
√√√√√√
N.º ELEMENTO
X 1000 km
COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO
X 1000 mi
LECTURA DEL
CUENTAKILÓMETROS
COMPROBACIÓN
ANUAL
110203040
0.6 6 12 18 24
UBP8S0S0.book Page 7 Thursday, December 8, 2016 3:59 PM

Mantenimiento y ajustes periódicos
6-8
6
• Cada dos años cambie los componentes internos de la bomba de freno y de la pin-
za, así como de la bomba de embrague y los cilindros de desembrague, y cambie
los líquidos de freno y embrague.
• Cambie los tubos de freno y embrague cada cuatro años y siempre que estén agrietados o dañados.
UBP8S0S0.book Page 8 Thursday, December 8, 2016 3:59 PM

Mantenimiento y ajustes periódicos
6-9
6
SAU18782

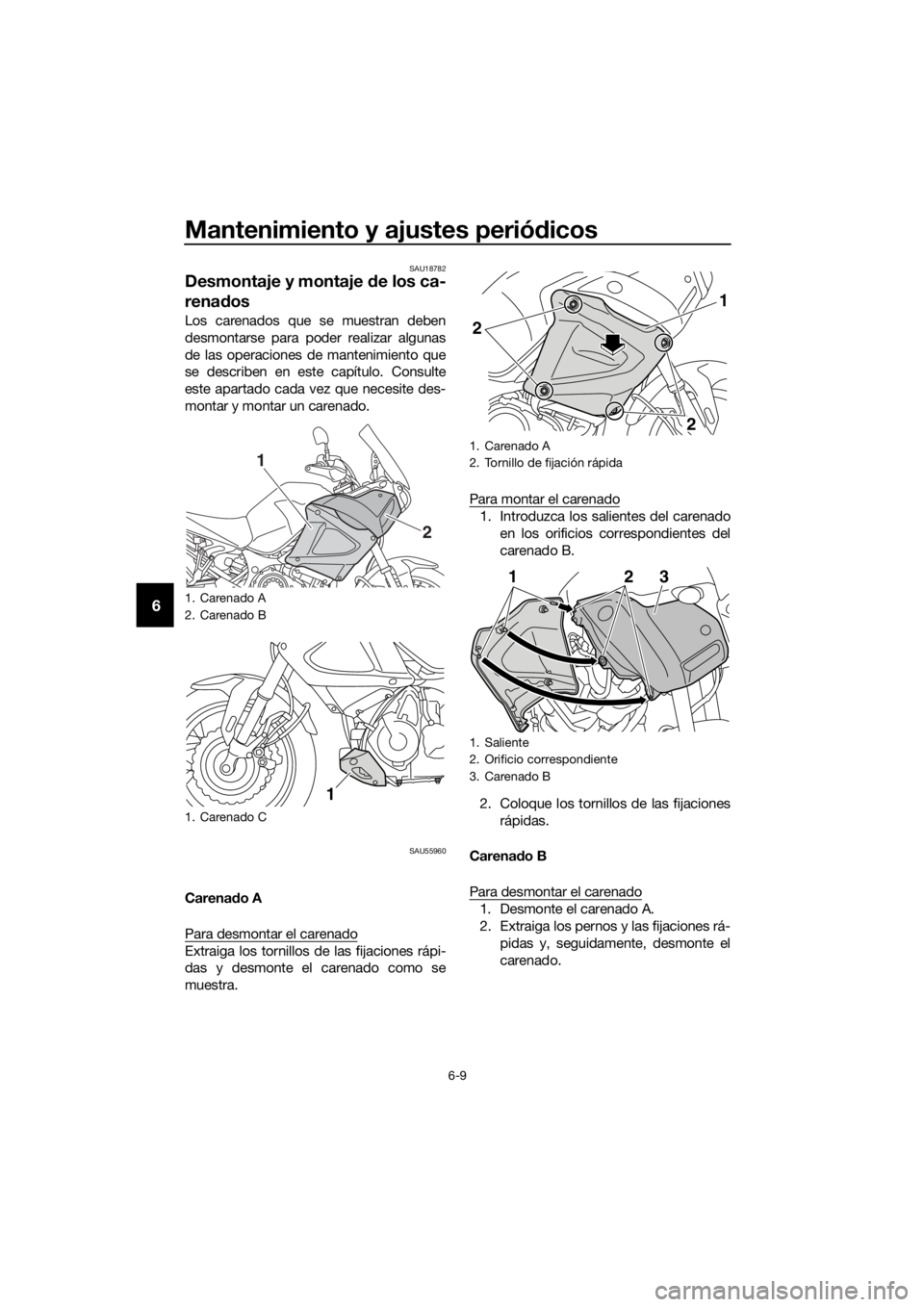

Desmontaje y montaje d e los ca-
rena dos
Los carenados que se muestran deben
desmontarse para poder realizar algunas
de las operaciones de mantenimiento que
se describen en este capítulo. Consulte
este apartado cada vez que necesite des-
montar y montar un carenado.
SAU55960
Carena do A
Para desmontar el carenado
Extraiga los tornillos de las fijaciones rápi-
das y desmonte el carenado como se
muestra. Para montar el carenado
1. Introduzca los salientes del carenado
en los orificios correspondientes del
carenado B.
2. Coloque los tornillos de las fijaciones rápidas.
Carena do B
Para desmontar el carenado
1. Desmonte el carenado A.
2. Extraiga los pernos y las fijaciones rá- pidas y, seguidamente, desmonte el
carenado.
1. Carenado A
2. Carenado B
1. Carenado C
1
2
1
1. Carenado A
2. Tornillo de fijación rápida
1. Saliente
2. Orificio correspondiente
3. Carenado B
2
2
1
123
