2017 YAMAHA XT1200Z Manuale de Empleo (in Spanish)

Especificaciones
8-2
8
Relación de engranajes:1a:
2.769 (36/13)
2a: 2.063 (33/16)
3a: 1.571 (33/21)
4a:
1.250 (30/24)
5a: 1.042 (25/24)
6a: 0.929 (26/28)
Chasis:
Tipo de bastidor:
Bastidor de larguero central
Ángulo del eje delantero: 28.0 grados
Distancia entre perpendiculares: 126 mm (5.0 in)
Neumático delantero:
Tipo:
Sin cámara
Tamaño: 110/80R19M/C 59V
Fabricante/modelo:
BRIDGESTONE/BW501
Neumático trasero:
Tipo:Sin cámara
Tamaño:
150/70R17M/C 69V
Fabricante/modelo: BRIDGESTONE/BW502
Carga:
Carga máxima:
212 kg (467 lb)
(Peso total del conductor, el pasajero, el
equipaje y los accesorios)
Presión de aire d el neumático (me did a
en neumáticos en frío):
1 persona:
Delantero:
225 kPa (2.25 kgf/cm2, 33 psi)
Trasero: 250 kPa (2.50 kgf/cm2, 36 psi)
2 personas: Delantero: 225 kPa (2.25 kgf/cm2, 33 psi) Trasero:
290 kPa (2.90 kgf/cm2, 42 psi)
Rue da delantera:
Tipo de rueda:
Rueda de radios
Tamaño de la llanta: 19M/C x MT2.50
Rue da trasera:
Tipo de rueda:
Rueda de radios
Tamaño de la llanta: 17M/C x MT4.00
Sistema de freno unifica do:
Operación:
Se activa con el freno delantero
Freno delantero:
Tipo:
Freno hidráulico de doble disco
Líquido de frenos especificado: DOT 4
Freno trasero:
Tipo:Freno hidráulico monodisco
Líquido de frenos especificado: DOT 4
Suspensión delantera:
Tipo:
Horquilla telescópica
Muelle: Muelle espiral
Amortiguador:
Amortiguador hidráulico
Trayectoria de la rueda: 190 mm (7.5 in)
Suspensión trasera:
Tipo:
Basculante (suspensión de unión)
Muelle: Muelle espiral
Amortiguador: Amortiguador neumático-hidráulico
Trayectoria de la rueda:
190 mm (7.5 in)
Sistema eléctrico:
Sistema de tensión:12 V
Sistema de encendido:
TCI
Sistema estándar: Magneto CA
UBP8S0S0.book Page 2 Thursday, December 8, 2016 3:59 PM

Especificaciones
8-3
8
Batería:
Modelo:YTZ12S
Voltaje, capacidad:
12 V, 11.0 Ah (10 HR)
Faro delantero:
Tipo de bombilla:
Bombilla halógena
Potencia de la bombilla:
Faro:
H7, 55.0 W
Luz de freno y posterior: LED
Luz de intermitencia delantera:
LED
Luz de intermitencia trasera:
LED
Luz auxiliar: 5.0 W
Luz de la matrícula: 5.0 W
Luz de instrumentos:
LED
Luz indicadora de punto muerto: LED
Luz indicadora de luz de carretera: LED
Luz de aviso del nivel de aceite:
LED
Luz indicadora de intermitencia: LED
Luz de aviso de avería en el motor: LED
Luz de aviso del sistema ABS:
LED
Luz indicadora del sistema regulador de
velocidad “SET”:
LED
Luz indicadora del sistema regulador de
velocidad “ON”:
LED
Luz indicadora del sistema inmovilizador: LED
Indicador/luz de aviso del sistema de control
de tracción: LED
Fusible:
Fusible principal:
50.0 A Fusible terminal 1:
3.0 A
Fusible del faro: 20.0 A
Fusible de la luz de freno:
1.0 A
Fusible del sistema de intermitencia: 7.5 A
Fusible de encendido: 20.0 A
Fusible de luz de estacionamiento:
7.5 A
Fusible del motor del ventilador del radiador: 20.0 A
Fusible del sistema de inyección de gasolina: 20.0 A
Fusible de la unidad de control del sistema
ABS: 7.5 A
Fusible del motor del sistema ABS: 30.0 A
Fusible del solenoide del ABS:
20.0 A
Fusible del regulador de velocidad: 1.0 A
Fusible de repuesto: 7.5 A
Fusible de la válvula de la mariposa eléctrica:
7.5 A
Fusible O/P (opcional): 20.0 A
UBP8S0S0.book Page 3 Thursday, December 8, 2016 3:59 PM

Información para el consumidor
9-1
9
SAU53562

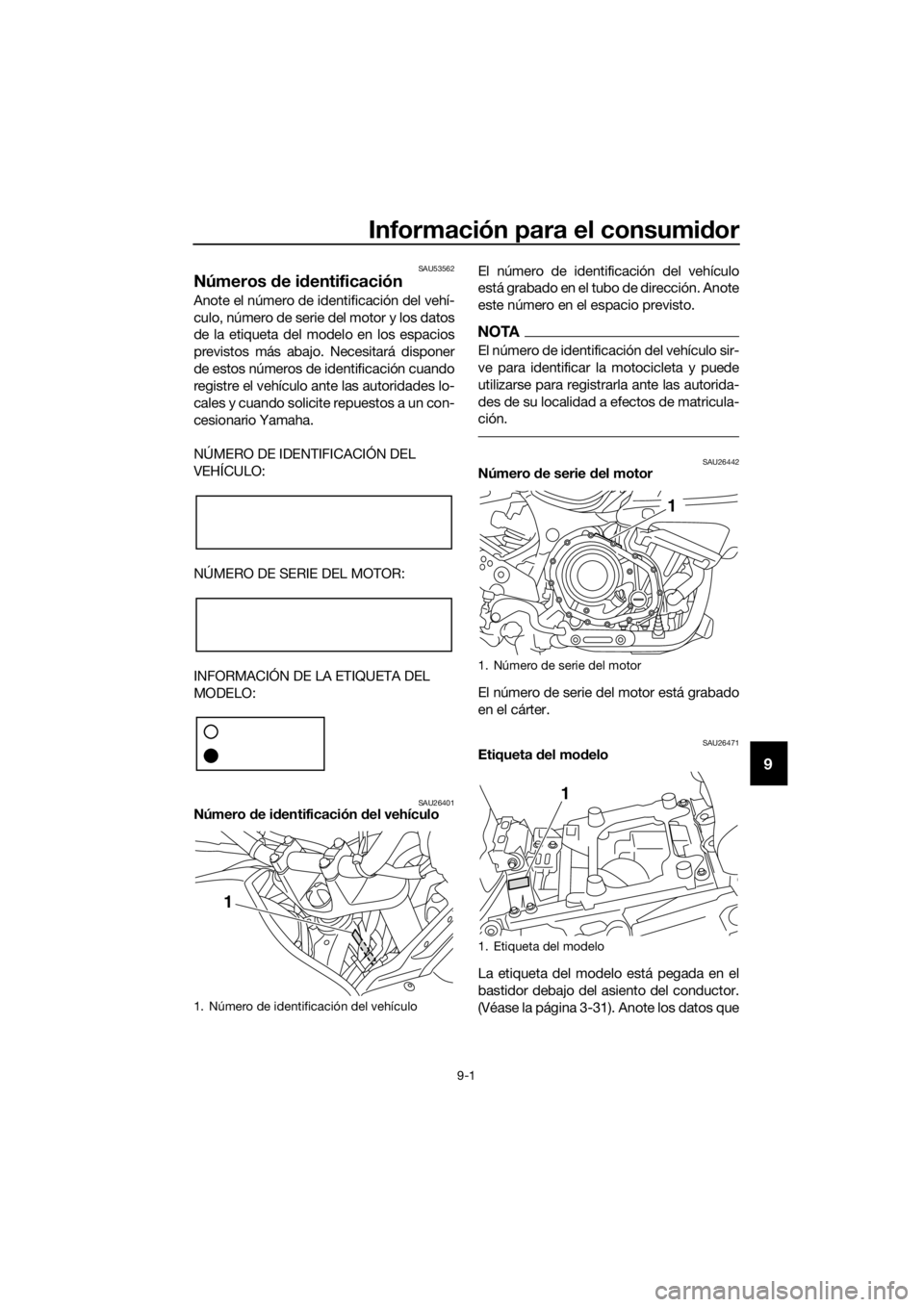

Números de i dentificación
Anote el número de identificación del vehí-
culo, número de serie del motor y los datos
de la etiqueta del modelo en los espacios
previstos más abajo. Necesitará disponer
de estos números de identificación cuando
registre el vehículo ante las autoridades lo-
cales y cuando solicite repuestos a un con-
cesionario Yamaha.
NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:
NÚMERO DE SERIE DEL MOTOR:
INFORMACIÓN DE LA ETIQUETA DEL
MODELO:
SAU26401Número d e identificación del vehículo El número de identificación del vehículo
está grabado en el tubo de dirección. Anote
este número en el espacio previsto.
NOTA
El número de identificación del vehículo sir-
ve para identificar la motocicleta y puede
utilizarse para registrarla ante las autorida-
des de su localidad a efectos de matricula-
ción.
SAU26442Número
de serie d el motor
El número de serie del motor está grabado
en el cárter.
SAU26471Etiqueta del mo delo
La etiqueta del modelo está pegada en el
bastidor debajo del asiento del conductor.
(Véase la página 3-31). Anote los datos que
1. Número de identificación del vehículo
1
1. Número de serie del motor
1. Etiqueta del modelo
1
1
UBP8S0S0.book Page 1 Thursday, December 8, 2016 3:59 PM

Información para el consumidor
9-2
9
figuran en esta etiqueta en el espacio pre-
visto. Necesitará estos datos cuando soli-
cite repuestos a un concesionario Yamaha.SAU69910

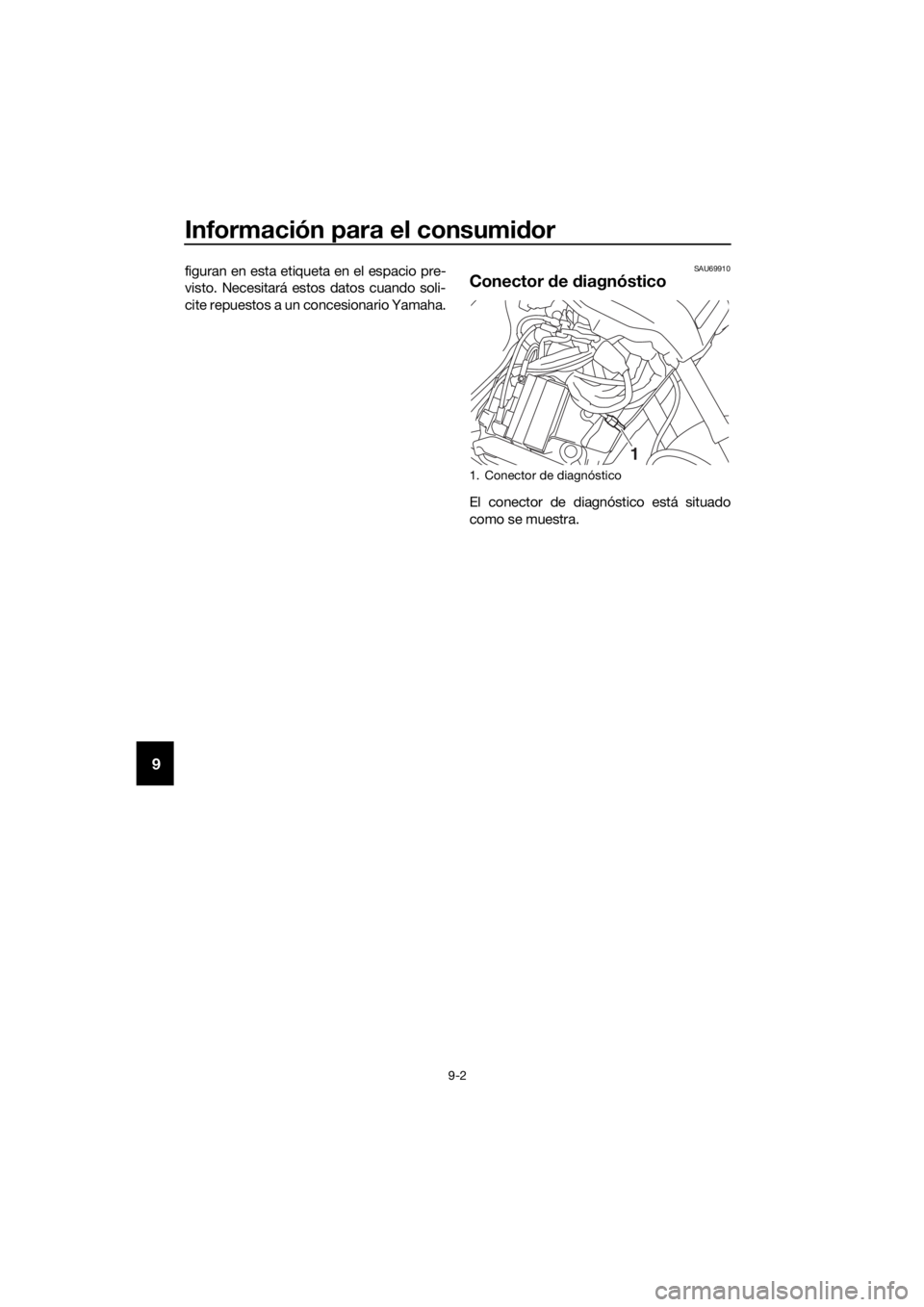

Conector de diagnóstico
El conector de diagnóstico está situado
como se muestra.
1. Conector de diagnóstico
1
UBP8S0S0.book Page 2 Thursday, December 8, 2016 3:59 PM

Información para el consumidor
9-3
9
SAU74701
Registro de datos del vehículo
En la ECU de este modelo se guardan algu-
nos datos del vehículo que sirven para el
diagnóstico de fallos y que se utilizan, asi-
mismo, a efectos de investigación y desa-
rrollo. Estos datos se cargan únicamente
cuando se conecta al vehículo una herra-
mienta de diagnóstico especial Yamaha,
por ejemplo cuando se realizan comproba-
ciones de mantenimiento o procedimientos
de servicio.
Aunque los sensores y los datos que se re-
gistran varían según el modelo, los princi-
pales tipos de datos son:
 Datos del estado del vehículo y del
funcionamiento del motor
 Datos relacionados con la inyección
de gasolina y las emisiones
Yamaha no comunicará estos datos a ter- ceros excepto:
 Con el consentimiento del propietario
del vehículo
 Cuando la ley le obligue a ello
 Para su uso por parte de Yamaha en
un litigio
 A efectos generales de investigación
por parte de Yamaha, cuando los da-
tos no están relacionados con un ve-
hículo o un propietario concretos
UBP8S0S0.book Page 3 Thursday, December 8, 2016 3:59 PM

10-1
10
Index
A
ABS ....................................................... 3-24
Aceite del engranaje final...................... 6-16
Aceite del motor y cartucho del filtro
de aceite ............................................. 6-13
Almacenamiento ..................................... 7-4
Altura del asiento del conductor,
ajuste .................................................. 3-32
Apoyo de la motocicleta ....................... 6-41
Arranque del motor ................................. 5-2
Asiento del conductor........................... 3-31
B
Batería................................................... 6-33
Bombilla de la luz de la matrícula,
cambio................................................ 6-40
Bombilla del faro, cambio ..................... 6-36
Bombilla de una luz de posición,
cambio................................................ 6-38
Bombona .............................................. 6-12
Bujías, comprobación ........................... 6-11
C
Caballete lateral .................................... 3-40
Caballete lateral, comprobación y engrase ............................................... 6-31
Cambio ................................................... 5-3
Carenados, desmontaje y montaje ......... 6-9
Catalizador............................................ 3-30
Cojinetes de las ruedas,
comprobación .................................... 6-33
Color mate, precaución .......................... 7-1
Conector de diagnóstico ........................ 9-2
Conjunto amortiguador, ajuste ............. 3-37
Conmutador de luces/interruptor de ráfagas................................................ 3-20
Consumo de gasolina, consejos para reducirlo................................................ 5-4
Cuadros de identificación de averías ... 6-43
Cuidados ................................................ 7-1
D
Dirección, comprobación ..................... 6-32
D-mode (modo de conducción)............ 3-20
E
Especificaciones ..................................... 8-1
Estacionamiento ..................................... 5-5
Etiqueta del modelo ................................ 9-1
F
Filtro de aire .......................................... 6-20
Fusibles, cambio ................................... 6-35
G
Gasolina ................................................ 3-28
H
Holgura de la válvula ............................ 6-21
Horquilla delantera, ajuste.................... 3-35
Horquilla delantera, comprobación ...... 6-32
I
Identificación de averías....................... 6-42
Indicador multifunción ............................ 3-9
Información relativa a la seguridad ........ 1-1
Interruptor de intermitencia .................. 3-21
Interruptor de la bocina ........................ 3-21
Interruptor de luces de emergencia ..... 3-21
Interruptor de menú ............................. 3-21
Interruptor de paro/marcha/ arranque ............................................. 3-21
Interruptor de selección ....................... 3-21
Interruptores de la luz de freno ............ 6-26
Interruptores del manillar ..................... 3-20
Interruptores del regulador de velocidad de crucero ......................... 3-21
Interruptor principal/Bloqueo de la
dirección .............................................. 3-2
J
Juego de herramientas........................... 6-2
Juego libre de la maneta del freno, comprobación .................................... 6-26
Juego libre del puño del acelerador, comprobación .................................... 6-21
L
Líquido de freno, comprobación .......... 6-28
Líquido refrigerante .............................. 6-18
Líquidos de freno y embrague, cambio ............................................... 6-29
Luces indicadoras de intermitencia ....... 3-4
Luces indicadoras del sistema regulador de velocidad ........................ 3-4
Luces indicadoras y de aviso ................. 3-4
Luz de aviso de avería del motor ........... 3-5
Luz de aviso del nivel de aceite ............. 3-4
Luz de aviso del sistema ABS ................ 3-5
Luz de intermitencia y luz de freno/piloto trasero ............................ 6-40
Luz indicadora del sistema de control
de tracción ........................................... 3-5
Luz indicadora del sistema inmovilizador ........................................ 3-5
Luz indicadora de punto muerto ............ 3-4
M
Maneta de embrague .................. 3-22, 6-25
Maneta de freno ................................... 3-23
UBP8S0S0.book Page 1 Thursday, December 8, 2016 3:59 PM

Index
10-2
10
Manetas de freno y embrague,
comprobación y engrase ................... 6-30
Mantenimiento, sistema de control de emisiones ............................................. 6-4
Mantenimiento y engrase, periódicos .... 6-5
N
Neumáticos .......................................... 6-22
Número de identificación del vehículo ... 9-1
Número de serie del motor .................... 9-1
Números de identificación ..................... 9-1
P
Parabrisas ............................................ 3-34
Pastillas de freno delantero y trasero, comprobación .................................... 6-27
Pedal de cambio .................................. 3-22
Pedal de freno ...................................... 3-24
Pedales de freno y cambio, comprobación y engrase ................... 6-30
Pivotes del basculante, engrase .......... 6-31
Portaequipajes ..................................... 3-38
Puño del acelerador y cable, comprobación y engrase ................... 6-29
R
Ralentí del motor, comprobación......... 6-20
Registro de datos, vehículo ................... 9-3
Rodaje del motor .................................... 5-4
Ruedas ................................................. 6-25
S
Sistema de control de tracción ............ 3-25
Sistema de corte del circuito de
encendido .......................................... 3-40
Sistema inmovilizador ............................ 3-1
Sistema regulador de velocidad ............ 3-6
Situación de las piezas .......................... 2-1
Soportes de la correa del equipaje ...... 3-39
T
Tapón del depósito de gasolina ........... 3-27
Testigo de luces de carretera................. 3-4
Toma de corriente continua ................. 3-42
Tubo de desbordamiento del depósito de gasolina......................................... 3-30
UBP8S0S0.book Page 2 Thursday, December 8, 2016 3:59 PM

A5-tate_Blank.fm Page 1 Thursday, November 24, 2011 4:30 PM
