Mantenimiento y ajustes periódicos
6-34
6
aleja dos de la batería y asegúrese
d e que la ventilación sea suficiente
cuan do la cargue en un espacio ce-
rra do.
MANTENGA ÉSTA Y CUALQUIER
OTRA BATERÍA FUERA DEL AL-
CANCE DE LOS NIÑOS.
Para cargar la batería
Lleve la batería a un concesionario Yamaha
lo antes posible para cargarla si le parece
que está descargada. Tenga en cuenta que
la batería tiene tendencia a descargarse
más rápidamente si el vehículo está equi-
pado con accesorios eléctricos opcionales.
ATENCIÓN
SCA16522
Para cargar una batería VRLA (plomo-
áci do regula da por válvulas) es necesa-
rio un carga dor especial ( de tensión
constante). El uso de un carga dor con-
vencional dañará la batería.
Almacenamiento de la batería
1. Si no va a utilizar el vehículo durante más de un mes, desmonte la batería,
cárguela completamente y guárdela
en un lugar fresco y seco.
ATENCIÓN: Para extraer la batería
d ebe desactivar el interruptor prin-
cipal y, a continuación, desconec-
tar el cable negativo antes d e
d esconectar el positivo.
[SCA16304]
2. Si va a guardar la batería durante más
de dos meses, compruébela al menos
una vez al mes y cárguela completa-
mente según sea necesario.
3. Cargue completamente la batería an-
tes de instalarla. ATENCIÓN: Cuando
vaya a instalar la batería, verifique
que el interruptor principal esté
d esactivad o y, a continuación, co-
necte el cable positivo antes de co-
nectar el negativo.
[SCA16842]
4. Una vez instalada la batería, verifique que los cables estén correctamente
conectados a los bornes.
ATENCIÓN
SCA16531
Mantenga siempre la batería carga da. El
almacenamiento de una batería d escar-
ga da pue de dañarla de forma irrepara-
ble.
UBP8S0S0.book Page 34 Thursday, December 8, 2016 3:59 PM
Page 98 of 122

Mantenimiento y ajustes periódicos
6-35
6
SAU58963
Cambio de fusibles
Las cajas de fusibles y el fusible del motor
del ABS se encuentran detrás del carenado
A; el fusible principal, el fusible del regula-
dor de velocidad y el fusible de la luz de fre-
no se encuentran detrás del carenado B.
(Véase la página 6-9).
Si un fusible está fundido, cámbielo del
modo siguiente.1. Gire la llave a la posición “OFF” y des-
active el circuito eléctrico en cuestión.
2. Extraiga el fusible fundido e instale uno nuevo del amperaje especificado.
¡ADVERTENCIA! Para evitar una
avería grave d el sistema eléctrico y
posiblemente un incen dio, no utili-
ce un fusible con un amperaje su-
perior al recomen dad o.
[SWA15132]

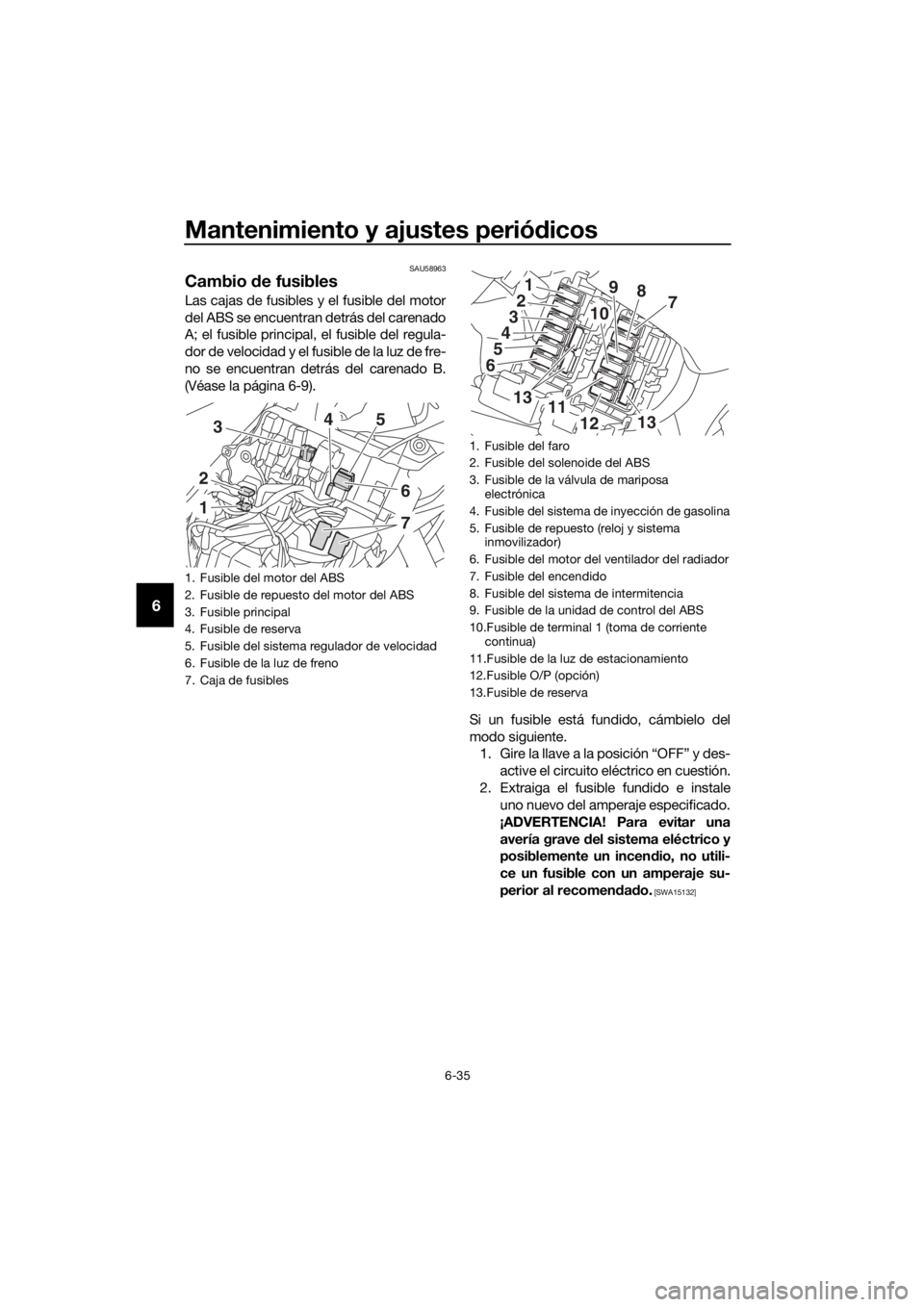

1. Fusible del motor del ABS
2. Fusible de repuesto del motor del ABS
3. Fusible principal
4. Fusible de reserva
5. Fusible del sistema regulador de velocidad
6. Fusible de la luz de freno
7. Caja de fusibles
1
2
354
6
7
1. Fusible del faro
2. Fusible del solenoide del ABS
3. Fusible de la válvula de mariposa
electrónica
4. Fusible del sistema de inyección de gasolina
5. Fusible de repuesto (reloj y sistema inmovilizador)
6. Fusible del motor del ventilador del radiador
7. Fusible del encendido
8. Fusible del sistema de intermitencia
9. Fusible de la unidad de control del ABS
10.Fusible de terminal 1 (toma de corriente continua)
11.Fusible de la luz de estacionamiento
12.Fusible O/P (opción)
13.Fusible de reserva
1
3
4
5
6
2789
10
1311
1213
UBP8S0S0.book Page 35 Thursday, December 8, 2016 3:59 PM
Page 99 of 122

Mantenimiento y ajustes periódicos
6-36
6
3. Gire la llave a la posición “ON” y active
el circuito eléctrico en cuestión para
comprobar que el dispositivo funcio-
ne.
4. Si el fusible se funde de nuevo inme- diatamente, solicite a un concesiona-
rio Yamaha que revise el sistema
eléctrico.
SAU39014
Cambio de una bombilla del faro
Este modelo está provisto de faros con
bombillas halógenas. Si se funde una bom-
billa del faro, cámbiela del modo siguiente.
ATENCIÓN
SCA10651
Evite dañar los componentes siguientes:
Bombilla del faro
No toque la parte de cristal de la
bombilla del faro para no manchar-
la de aceite, ya que de lo contrario
per dería transparencia, luminosi-
d ad y d urabili dad . Elimine comple-
tamente to da sucie dad y marcas de
d ed os en la bombilla del faro con un
trapo hume deci do en alcohol o di-
luyente.
Óptica del faro
No pegue ningún tipo de película
colorea da o a dhesivos sobre la óp-
tica del faro.
No utilice una bombilla de faro de
potencia superior a la especifica da.
1. Extraiga la tapa de la bombilla del faro
girándola en el sentido contrario al de
las agujas del reloj.
Fusibles especifica
dos:
Fusible principal:
50.0 A
Fusible terminal 1: 3.0 A
Fusible del faro: 20.0 A
Fusible de la luz de freno:
1.0 A
Fusible de luz de estacionamiento: 7.5 A
Fusible del sistema de intermiten-
cia: 7.5 A
Fusible de encendido: 20.0 A
Fusible del motor del ventilador del
radiador: 20.0 A
Fusible de repuesto:
7.5 A
Fusible de la válvula de la mariposa
eléctrica:
7.5 A
Fusible del sistema de inyección de
gasolina:
20.0 A
Fusible del solenoide del ABS: 20.0 A
Fusible de la unidad de control del
sistema ABS: 7.5 A
Fusible del motor del sistema ABS: 30.0 A
Fusible del regulador de velocidad:
1.0 A
Fusible O/P (opcional): 20.0 A
1. No tocar la parte de cristal de la bombilla.
UBP8S0S0.book Page 36 Thursday, December 8, 2016 3:59 PM
Page 100 of 122
Mantenimiento y ajustes periódicos
6-37
6
2. Desconecte el acoplador del faro.
3. Desenganche el portabombillas del
faro y luego extraiga la bombilla fundi-
da.
4. Coloque una nueva bombilla en su si- tio y sujétela en el portabombillas.
5. Conecte el acoplador del faro.
6. Monte la tapa de la bombilla del faro
girándola en el sentido de las agujas
del reloj. 7. Solicite a un concesionario Yamaha
que ajuste la luz del faro según sea
necesario.

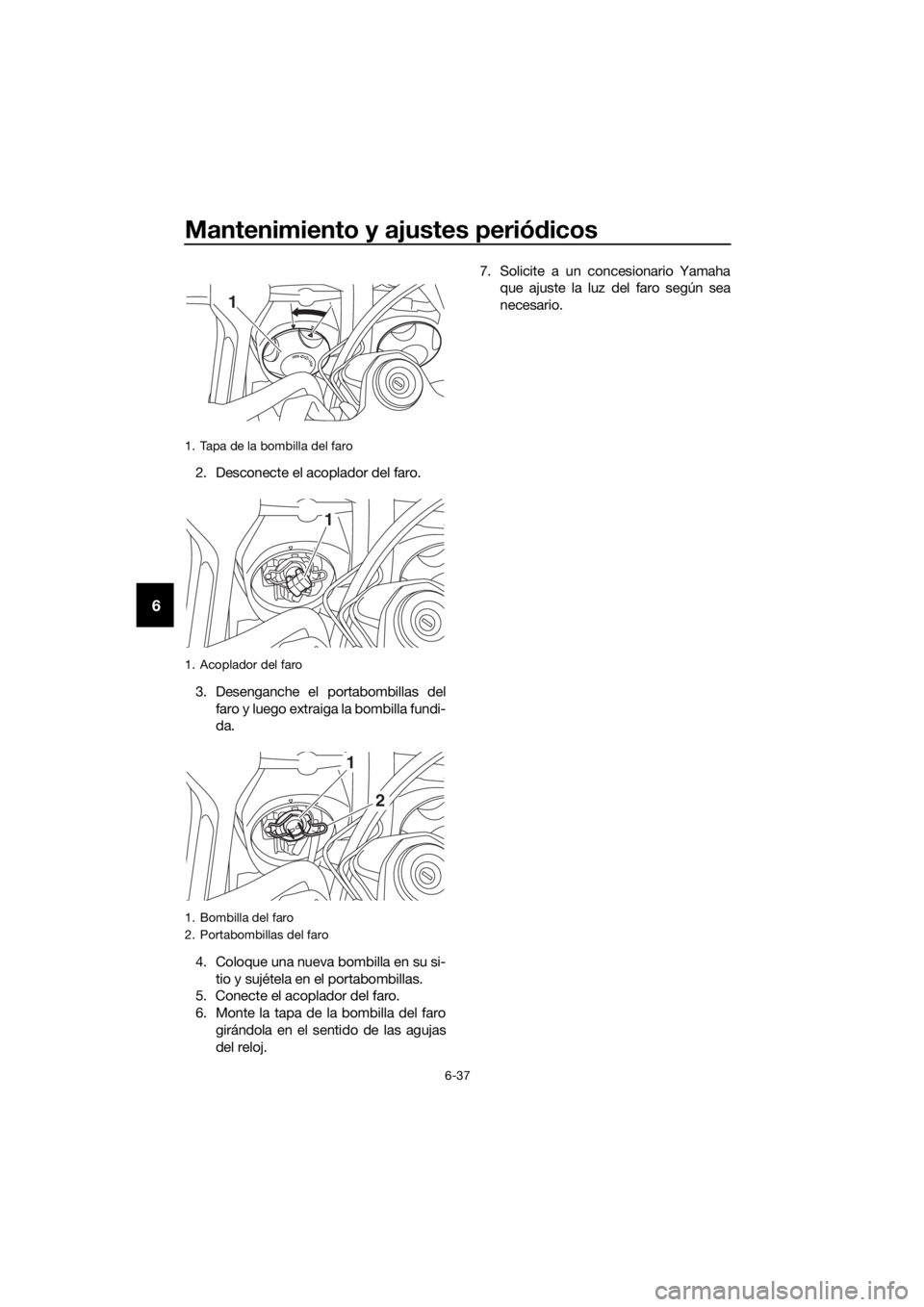

1. Tapa de la bombilla del faro
1. Acoplador del faro
1. Bombilla del faro
2. Portabombillas del faro
1
1
1
2
UBP8S0S0.book Page 37 Thursday, December 8, 2016 3:59 PM
Page 101 of 122
Mantenimiento y ajustes periódicos
6-38
6
SAU58971
Cambio de la bombilla de una luz
d e posición
Este modelo está provisto de dos luces de
posición. Si se funde la bombilla de una luz
de posición, cámbiela del modo siguiente.
1. Desmonte el parabrisas extrayendo
los tornillos.
2. Retire la tapa tirando de ella hacia fue- ra.
3. Desmonte el panel extrayendo los tor- nillos y el tornillo de fijación rápida. 4. Desmonte la cubierta del faro extraí-
ble extrayendo los pernos.
5. Extraiga los pernos y retire ligeramen- te hacia fuera el faro extraíble asegu-
rándose de que permanezca sujeto.
ATENCIÓN: Evite tirar de los cables
d el faro.
[SCA16811]
1. Parabrisas
2. Tornillo
1. Tapa
1
22
1
1. Panel
2. Tornillo
3. Tornillo de fijación rápida
1. Cubierta del faro extraíble
2. Perno
1. Faro extraíble
2. Perno del faro extraíble
3
22
1
1
22
1
2
2
UBP8S0S0.book Page 38 Thursday, December 8, 2016 3:59 PM
Page 102 of 122

Mantenimiento y ajustes periódicos
6-39
6
6. Extraiga el casquillo de la luz de posi-
ción (con la bombilla) girándolo en el
sentido contrario al de las agujas del
reloj.
7. Tire de la bombilla fundida para ex- traerla.
8. Introduzca una nueva bombilla en el casquillo. 9. Coloque el casquillo (con la bombilla)
empujándolo hacia dentro y girándolo
en el sentido de las agujas del reloj.
10. Monte el faro extraíble colocando los pernos y apretándolos con el par es-
pecificado.
11. Monte la cubierta del faro extraíble colocando los pernos.
12. Monte el panel colocando los tornillos y el tornillo de fijación rápida.
13. Instale la tapa.
14. Monte el parabrisas colocando los
tornillos y apretándolos con el par es-
pecificado. ¡ADVERTENCIA! Un pa-
rabrisas suelto pued e ocasionar un
acci dente. Asegúrese de apretar
los tornillos con el par especifica do.
[SWA15511]

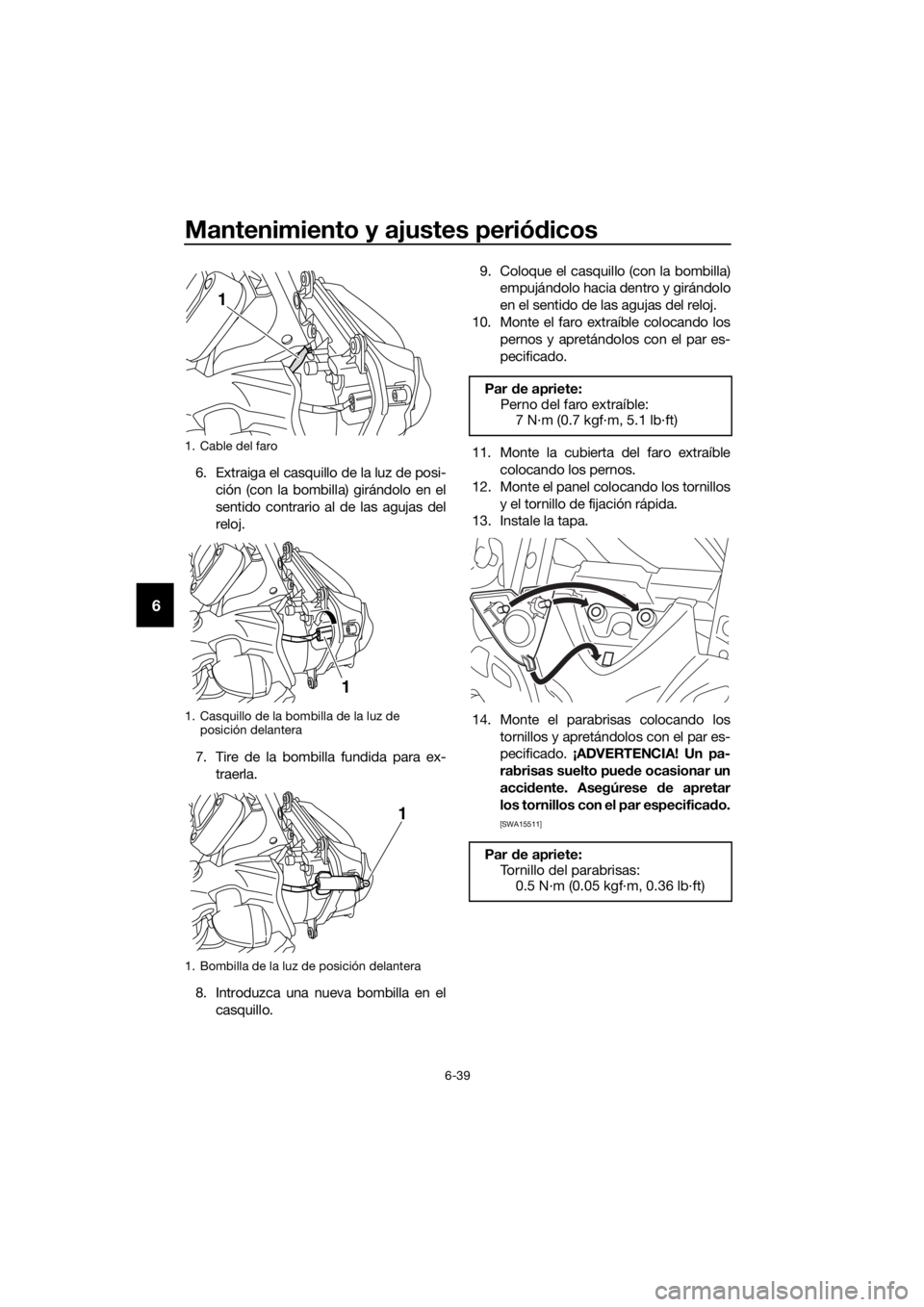

1. Cable del faro
1. Casquillo de la bombilla de la luz de
posición delantera
1. Bombilla de la luz de posición delantera
1
1
1
Par de apriete:
Perno del faro extraíble:
7 N·m (0.7 kgf·m, 5.1 lb·ft)
Par de apriete:
Tornillo del parabrisas:
0.5 N·m (0.05 kgf·m, 0.36 lb·ft)
UBP8S0S0.book Page 39 Thursday, December 8, 2016 3:59 PM
Page 103 of 122
Mantenimiento y ajustes periódicos
6-40
6
SAU70570
Luz de intermitencia y luz de fre-
no/piloto trasero
Este modelo está equipado con intermiten-
tes y luz de freno/piloto trasero de tipo LED.
Si una luz de intermitencia o la luz de fre-
no/piloto trasero no se enciende, hágalo re-
visar en un concesionario Yamaha.
SAU49722
Cambio de una bombilla d e la luz
d e la matrícula
1. Desmonte los pernos del conjunto de
la luz de la matrícula.
2. Extraiga el casquillo de la bombilla de la luz de la matrícula (junto con la
bombilla) girándolo en el sentido con-
trario al de las agujas del reloj y des-
pués tirando hacia arriba.
3. Tire de la bombilla fundida para ex- traerla.
1. Unidad de la luz de la matrícula
2. Perno de la unidad de la luz de la matrícula
1. Portabombillas de la luz de la matrícula
2
1
1
UBP8S0S0.book Page 40 Thursday, December 8, 2016 3:59 PM
Page 104 of 122

Mantenimiento y ajustes periódicos
6-41
6
4. Introduzca una nueva bombilla en el
casquillo.
5. Monte el casquillo (con la bombilla)
empujándolo hacia dentro y girándolo
en el sentido de las agujas del reloj
hasta que se detenga.
6. Sitúe la unidad de la luz de la matrícu- la en su posición original y coloque los
pernos.
SAU24351
Apoyo de la motocicleta
Puesto que este modelo no dispone de ca-
ballete central, observe las precauciones
siguientes cuando desmonte la rueda de-
lantera y trasera o realice otras operaciones
de mantenimiento para las que sea nece-
sario mantener la motocicleta en posición
vertical. Compruebe que la motocicleta se
encuentre en una posición estable y hori-
zontal antes de iniciar cualquier operación
de mantenimiento. Puede colocar una caja
de madera resistente debajo del motor
para obtener más estabilidad.
Para realizar el mantenimiento de la rue-
d a delantera
1. Estabilice la parte trasera de la moto-
cicleta con un soporte para motoci-
cletas o, si no dispone de uno
adicional, colocando un gato debajo
del bastidor por delante de la rueda
trasera.
2. Levante del suelo la rueda delantera
con un soporte de motocicletas.
Para realizar el mantenimiento de la rue-
d a trasera
Levante la rueda trasera del suelo con un
soporte para motocicletas o, si no dispone
de él, coloque un gato hidráulico debajo de
cada lado del bastidor enfrente de la rueda
trasera o debajo de cada lado del bascu-
lante.
1. Bombilla de la luz de la matrícula
1
