Periodiek on derhou d en afstellin g
6-35
6
DAU58971
Parkeerlicht gloeilamp vervan gen
Dit model is voorzien van twee parkeerlich-
ten. Vervang een parkeerlichtgloeilamp als
volgt als deze is doorgebrand.
1. Verwijder de kuipruit door de schroe- ven los te halen.
2. Verwijder de kap door deze naar bui- ten te trekken.
3. Verwijder het paneel door de schroe- ven en de snelsluitschroef los te halen. 4. Verwijder de kap van de koplampunit
door de bouten los te halen.
5. Verwijder de bouten van de koplam- punit en trek de koplampunit iets naar
buiten, waarbij u ervoor zorgt dat deze
ondersteund blijft. LET OP: Let erop
d at niet aan de koplamp bed ra din g
wor dt getrokken.
[DCA16811]
1. Kuipruit
2. Schroef
1. Kap
1
22
1
1. Paneel
2. Schroef
3. Snelsluitschroef
1. Kap van koplampunit
2. Bout
3
22
1
1
22
UBP8D0D0.book Page 35 Friday, December 9, 2016 8:53 AM

Periodiek on derhou d en afstelling
6-36
6
6. Verwijder de fitting van de parkeer-
lichtgloeilamp (samen met de gloei-
lamp) door de fitting linksom te
draaien.
7. Verwijder de defecte gloeilamp door deze uit te trekken. 8. Steek een nieuwe gloeilamp in de fit-
ting.
9. Monteer de fitting (samen met de
gloeilamp) door deze in te drukken en
rechtsom te draaien.
10. Monteer de koplampunit door de bou-
ten aan te brengen en zet deze dan
vast met het voorgeschreven aanhaal-
moment.
11. Monteer de kap van de koplampunit door de bouten aan te brengen.
12. Monteer het paneel door de schroe-
ven en de snelsluitschroef aan te
brengen.
13. Breng de kap aan.
14. Monteer de kuipruit door de schroe-
ven aan te brengen en zet deze dan
vast met het voorgeschreven aanhaal-
moment. WAARSCHUWING! Een
1. Koplampunit
2. Bout koplampunit
1. Koplampdraad
1. Fitting parkeerlichtgloeilamp
1
2
2
1
1
1. Parkeerlichtgloeilamp
Aanhaalmoment:Bout koplampunit:7 N·m (0.7 kgf·m, 5.1 lb·ft)
1
UBP8D0D0.book Page 36 Friday, December 9, 2016 8:53 AM

Periodiek on derhou d en afstellin g
6-37
6
loszittende kuipruit kan een on ge-
luk veroorzaken. Draai d e schroe-
ven vast met het voor geschreven
aanhaalmoment.
[DWA15511] DAU70570
Richtin
gaanwijzer en rem-
licht/achterlicht
Dit model is voorzien van richtingaanwij-
zers en een remlicht /achterlicht van het
LED-type.
Als een richtingaanwijzer of het rem-
licht/achterlicht niet gaat branden, vraag
dan een Yamaha-dealer het elektrische cir-
cuit te testen.
Aanhaalmoment:
Kuipruitschroef:0.5 N·m (0.05 kgf·m, 0.36 lb·ft)
UBP8D0D0.book Page 37 Friday, December 9, 2016 8:53 AM

Periodiek on derhou d en afstelling
6-38
6
DAU49722
Gloeilamp kentekenverlichtin g
vervan gen
1. Verwijder de bouten van kentekenver-
lichtingunit.
2. Verwijder de gloeilampfitting van de kentekenverlichting (samen met de
gloeilamp) door deze eerst linksom te
draaien en daarna eruit te trekken.
3. Verwijder de defecte gloeilamp door deze uit te trekken. 4. Steek een nieuwe gloeilamp in de fit-
ting.
5. Breng de fitting (samen met de gloei-
lamp) aan door deze eerst in te druk-
ken en daarna rechtsom te draaien
totdat hij stuit.
6. Plaats de kentekenverlichtingunit in de oorspronkelijke positie en breng
dan de bouten aan.
1. Kentekenverlichtingsunit
2. Bout kentekenverlichtingsunit
1. Gloeilampfitting kentekenverlichting
2
1
1
1. Gloeilamp kentekenverlichting
1
UBP8D0D0.book Page 38 Friday, December 9, 2016 8:53 AM

Periodiek on derhou d en afstellin g
6-39
6
DAU24351
Ondersteunen van de motorfiets
Dit model is niet voorzien van een midden-
bok, neem daarom de volgende voorzorgs-
maatregelen in acht bij het verwijderen van
het voor- en achterwiel of bij het uitvoeren
van ander onderhoud waarbij de motorfiets
rechtop moet staan. Controleer of de mo-
torfiets stabiel en horizontaal staat alvorens
onderhoud te verrichten. Onder het motor-
blok kan een stevige houten kist gezet wor-
den voor extra stabiliteit.
On derhou d aan het voorwiel
1. Stabiliseer de achterzijde van de mo-
torfiets met een motorstandaard of,
als geen andere standaard voorhan-
den is, door een krik te plaatsen onder
het frame aan de voorzijde van het
achterwiel.
2. Breng het voorwiel los van de grond
met gebruik van een motorfietsstan-
daard.
Verwij deren van het achterwiel
Breng het achterwiel los van de grond met
een motorfietsstandaard of, als deze niet
voorhanden is, door een krik te plaatsen
onder beide zijden van het frame aan de
voorzijde van het achterwiel, of onder beide
uiteinden van de achterbrug.
DAU25872
Prob lemen oplossen
Yamaha motorfietsen ondergaan een gron-
dige inspectie voordat ze vanaf de fabriek
op transport gaan, maar tijdens gebruik
kunnen toch storingen optreden. Proble-
men in de brandstof-, compressie- of ont-
stekingssystemen kunnen bijvoorbeeld de
oorzaak zijn van slecht starten of een afna-
me in motorvermogen.
In de volgende storingzoekschema’s is een
snelle en gemakkelijke werkwijze weerge-
geven om deze vitale systemen zelf te kun-
nen controleren. Ga met uw motorfiets
echter wel naar een Yamaha dealer als re-
paraties nodig zijn, hier zijn vakkundige
monteurs aanwezig die beschikken over
het benodigde gereedschap en de ervaring
en vakkennis om het nodige onderhoud
aan de motorfiets correct te verrichten.
Gebruik uitsluitend originele Yamaha ver-
vangingsonderdelen. Niet-originele onder-
delen lijken misschien op Yamaha
onderdelen maar zijn toch vaak van minde-
re kwaliteit en hebben een kortere levens-
duur, zodat dan later mogelijk toch dure
reparaties nodig zijn.
WAARSCHUWING
DWA15142
Rook niet tij dens het controleren van het
b ran dstofsysteem en let erop dat er
g een open vuur of vonken in d e omge-
vin g zijn, inclusief waakvlammen van
g eisers of ovens. Benzine en benzine-
d ampen kunnen vlam vatten of explo de-
ren, met ernsti g letsel of scha de aan
ei gen dommen tot g evolg.
UBP8D0D0.book Page 39 Friday, December 9, 2016 8:53 AM

Periodiek on derhou d en afstelling
6-40
6
DAU63470

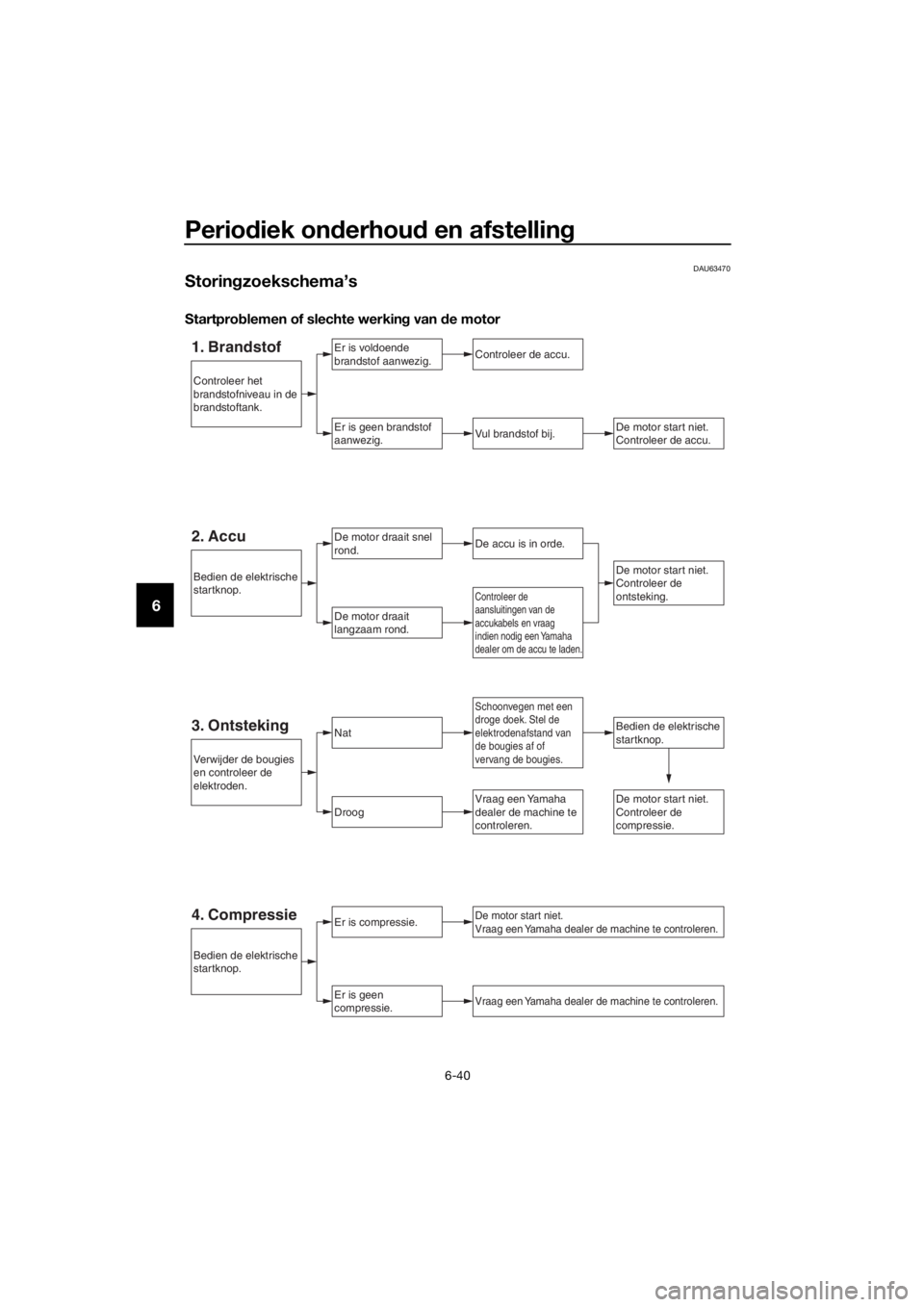

Storin gzoekschema’s
Startpro blemen of slechte werkin g van d e motor
1. BrandstofEr is voldoende
brandstof aanwezig.
Er is geen brandstof
aanwezig.
Controleer de accu.
Vul brandstof bij.
De motor draait snel
rond.
De motor draait
langzaam rond.
De motor start niet.
Controleer de accu.
Schoonvegen met een
droge doek. Stel de
elektrodenafstand van
de bougies af of
vervang de bougies.
Controleer de
aansluitingen van de
accukabels en vraag
indien nodig een Yamaha
dealer om de accu te laden.
2. AccuDe accu is in orde.
De motor start niet.
Controleer de
ontsteking.
3. OntstekingNatBedien de elektrische
startknop.
Droog
Er is compressie.
Er is geen
compressie.
De motor start niet.
Vraag een Yamaha dealer de machine te controleren.
Vraag een Yamaha dealer de machine te controleren.
De motor start niet.
Controleer de
compressie.Vraag een Yamaha
dealer de machine te
controleren.
Verwijder de bougies
en controleer de
elektroden.
Bedien de elektrische
startknop.
Bedien de elektrische
startknop.
Controleer het
brandstofniveau in de
brandstoftank.
4. Compressie
UBP8D0D0.book Page 40 Friday, December 9, 2016 8:53 AM

Periodiek on derhou d en afstellin g
6-41
6
Oververhitte motor
WAARSCHUWING
DWAT1041
Verwij der de ra diatorvul dop niet terwijl d e motor en de koelvloeistofrad iator nog
heet zijn. Hete vloeistof en stoom kunnen naar buiten spuiten en zo ernstig e
b ran dwon den veroorzaken. Wacht tot de motor is af gekoel d.
 Bren g een dikke doek, bijvoor beel d een han ddoek, aan over de rad iatorvul dop
en draai deze dan lan gzaam linksom te gen de aansla g zod at de no g aanwezi ge
d ruk kan ontsnappen. Druk d e dop omlaa g zo dra het sis gelui d stopt en d raai
d eze linksom en verwij der de dop.
OPMERKING
Als geen koelvloeistof beschikbaar is, kan tijd elijk leidingwater worden gebruikt, maar dit
moet wel zo snel mogelijk door de voorgeschreven koelvloeistof worden vervangen.
Wacht tot de
motor is afgekoeld.
Controleer het
koelvloeistofniveau in
het reservoir en in de
radiator.Vul koelvloeistof bij.
(Zie OPMERKING.)
Het koelvloeistofniveau
is in orde.
Er is geen lekkage.
Er is lekkage.
Het koelvloeistofniveau
is laag. Controleer het
koelsysteem op
lekkage.
Vraag een Yamaha
dealer het koelsysteem
te controleren en te
repareren.
Start de motor. Vraag een Yamaha dealer het
koelsysteem te controleren en te repareren als de
motor opnieuw oververhit raakt.
UBP8D0D0.book Page 41 Friday, December 9, 2016 8:53 AM

Verzorgin g en stallin g van de motorfiets
7-1
7
DAU37834
Matkleur, let op
LET OP
DCA15193
Sommi ge mo dellen zijn uit gerust met
matkleuri ge on der delen. Raa dplee g een
Yamaha dealer voor ad vies over wat
voor pro ducten geb ruikt moeten wor den
om het voertui g te reinig en. Het geb ruik
van een b orsteltje, chemische pro duc-
ten of reini gin gsmi ddelen tij dens het rei-
ni gen van d eze onder delen kan het
oppervlak bekrassen of beschad ig en.
Ook was moet niet wor den aan geb racht
op een van de matkleuri ge on der delen.
DAU54711
Verzor gin g
De open constructie van een motorfiets
maakt de fraaie techniek beter zichtbaar,
maar de machine is hierdoor ook kwets-
baarder. Er kan roestvorming en corrosie
optreden, ook al zijn hoogwaardige com-
ponenten gebruikt. Een roestige uitlaatpijp
valt bij een auto niet zo op, maar doet bij
een motorfiets afbreuk aan het algehele ui-
terlijk. Regelmatige en correcte verzorging
is niet alleen vereist volgens de garantiebe-
palingen, maar zorgt ook dat de motorfiets
er langer mooi uit blijft zien, verlengt de le-
vensduur en verbetert de prestaties.
Alvorens te reini gen
1. Dek de uitlaatdemperopening af met
een plastic zak nadat de motor is af-
gekoeld.
2. Controleer of alle doppen en afdek-
pluggen, ook de bougiedoppen, en
alle elektrische stekkers en aansluitin-
gen stevig zijn bevestigd.
3. Verwijder hardnekkige vervuiling, zo- als verbrande olie op het carter, met
een ontvetter en een borstel, maar ge-
bruik dergelijke producten nooit op af-
dichtingen, pakkingen en wielassen.
Spoel vuil en ontvetter altijd af met
water.
Reini gen
LET OP
DCA10773
 Vermij d het g eb ruik van sterke en
b ijten de wielreini gin gsmi ddelen,
vooral bij spaakwielen. Als der gelij-
ke pro ducten toch word en geb ruikt
om har dnekki g vuil los te maken,
laat het reini gin gsmi ddel dan niet
lan ger inwerken dan is vermel d in
d e geb ruiksinstructies. Spoel ver-
vol gens gron dig na met water, laat
d irect dro gen en bren g d aarna een
corrosieweren de spray aan.
