2017 YAMAHA XSR 900 Manuale duso (in Italian)

Manutenzione e regolazione periodiche
6-31
1
2
3
4
567
8
9
10
11
12
HAU73340

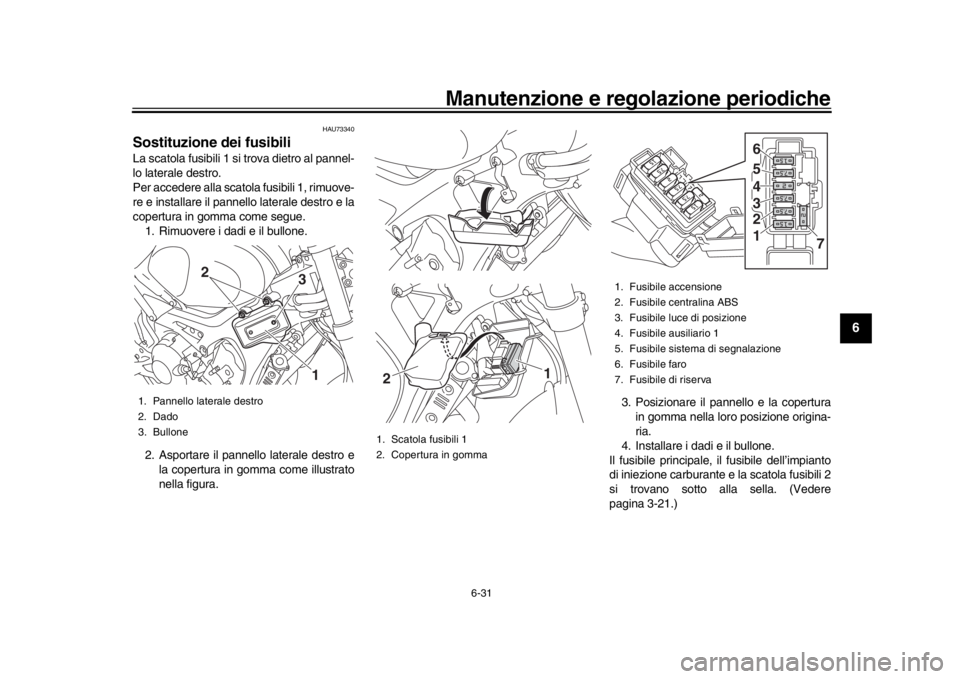

Sostituzione dei fusibiliLa scatola fusibili 1 si trova dietro al pannel-
lo laterale destro.
Per accedere alla scatola fusibili 1, rimuove-
re e installare il pannello laterale destro e la
copertura in gomma come segue. 1. Rimuovere i dadi e il bullone.
2. Asportare il pannello laterale destro e la copertura in gomma come illustrato
nella figura. 3. Posizionare il pannello e la copertura
in gomma nella loro posizione origina-
ria.
4. Installare i dadi e il bullone.
Il fusibile principale, il fusibile dell’impianto
di iniezione carburante e la scatola fusibili 2
si trovano sotto alla sella. (Vedere
pagina 3-21.)1. Pannello laterale destro
2. Dado
3. Bullone
1
3
2
1. Scatola fusibili 1
2. Copertura in gomma
1
2
1. Fusibile accensione
2. Fusibile centralina ABS
3. Fusibile luce di posizione
4. Fusibile ausiliario 1
5. Fusibile sistema di segnalazione
6. Fusibile faro
7. Fusibile di riserva
7
1 2 3 4 5 6

Manutenzione e regolazione periodiche
6-32
1
2
3
4
56
7
8
9
10
11
12
NOTAPer accedere al fusibile dell’impianto di inie-
zione, togliere il coperchio del relè avvia-mento tirandolo verso l’alto. Se un fusibile è bruciato, sostituirlo come
segue.
1. Girare la chiave su “OFF” e spegnere il circuito elettrico in questione.
2. Togliere il fusibile bruciato ed installare un fusibile nuovo dell’amperaggio se-
condo specifica. AVVERTENZA! Non
utilizzare un fusibile di amperaggio
superiore a quello consigliato per
evitare di provocare danni estesi
all’impianto elettrico ed eventual-
mente un incendio.
[HWA15132]

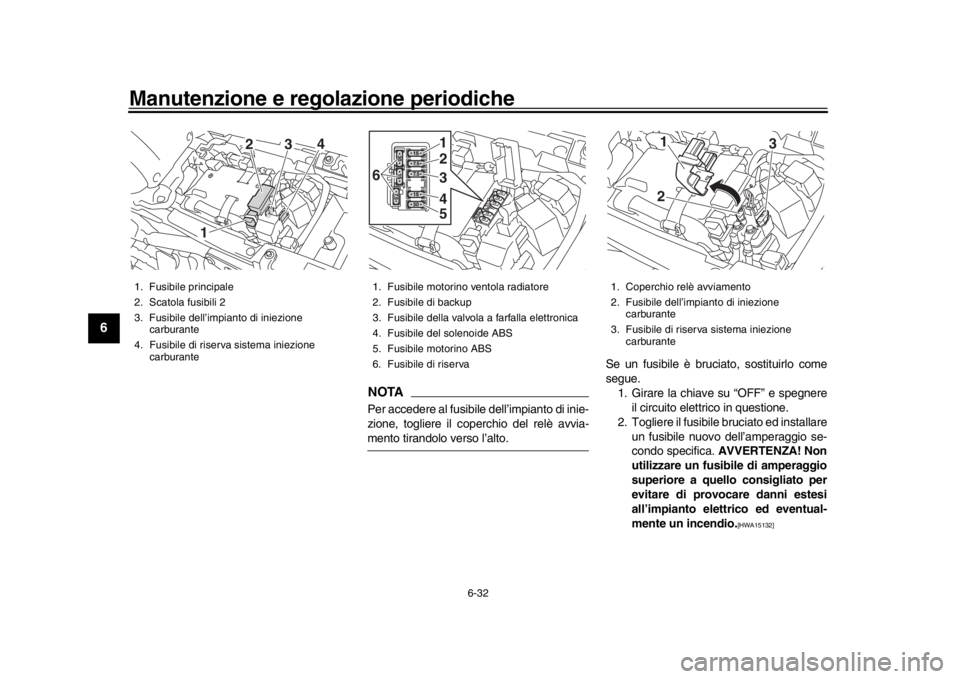

1. Fusibile principale
2. Scatola fusibili 2
3. Fusibile dell’impianto di iniezione carburante
4. Fusibile di riserva sistema iniezione carburante
2
1 3
4
1. Fusibile motorino ventola radiatore
2. Fusibile di backup
3. Fusibile della valvola a farfalla elettronica
4. Fusibile del solenoide ABS
5. Fusibile motorino ABS
6. Fusibile di riserva
15
1515
1
2
34
5
6
1. Coperchio relè avviamento
2. Fusibile dell’impianto di iniezione
carburante
3. Fusibile di riserva sistema iniezione carburante
1
2 3

Manutenzione e regolazione periodiche
6-33
1
2
3
4
567
8
9
10
11
12
3. Girare la chiave su “ON” ed accendere il circuito elettrico in questione per con-
trollare se l’apparecchiatura funziona. 4. Se nuovamente il fusibile brucia subi-
to, fare controllare l’impianto elettrico
da un concessionario Yamaha.
HAU34386
Sostituzione della lampada faroQuesto modello è equipaggiato con una
lampada faro alogena. Se la lampada faro
brucia, sostituirla come segue.ATTENZIONE
HCA10651
Stare attenti a non danneggiare le se-
guenti parti:
Lampadina del faro
Non toccare la parte di vetro della
lampadina del faro, per mantenerla
priva di olio, altrimenti si influirebbe
negativamente sulla trasparenza
del vetro, sulla luminosità e sulla
durata della lampadina. Eliminare
completamente ogni traccia di
sporco e le impronte delle dita sulla
lampadina utilizzando un panno
inumidito con alcool o diluente.

Lente del faro
Non attaccare nessun tipo di pelli-
cola colorata o di adesivo sul tra-
sparente del faro.
Non utilizzare lampadine del faro di
potenza superiore a quella specifi-cata.
Fusibili secondo specifica:
Fusibile principale: 50.0 A
Fusibile del faro:
15.0 A
Fusibile dell’impianto di segnalazio-
ne: 7.5 A
Fusibile dell’accensione: 15.0 A
Fusibile della luce di posizione: 7.5 A
Fusibile motorino ventola radiatore:
15.0 A
Fusibile del motorino dell’ABS: 30.0 A
Fusibile del solenoide ABS: 15.0 A
Fusibile dell’impianto di iniezione car-
burante:
10.0 A
Fusibile della centralina dell’ABS:
7.5 A
Fusibile di backup: 7.5 A
Fusibile della valvola a farfalla elettri-
ca: 7.5 A
Fusibile ausiliario 1:
2.0 A

Manutenzione e regolazione periodiche
6-34
1
2
3
4
56
7
8
9
10
11
12

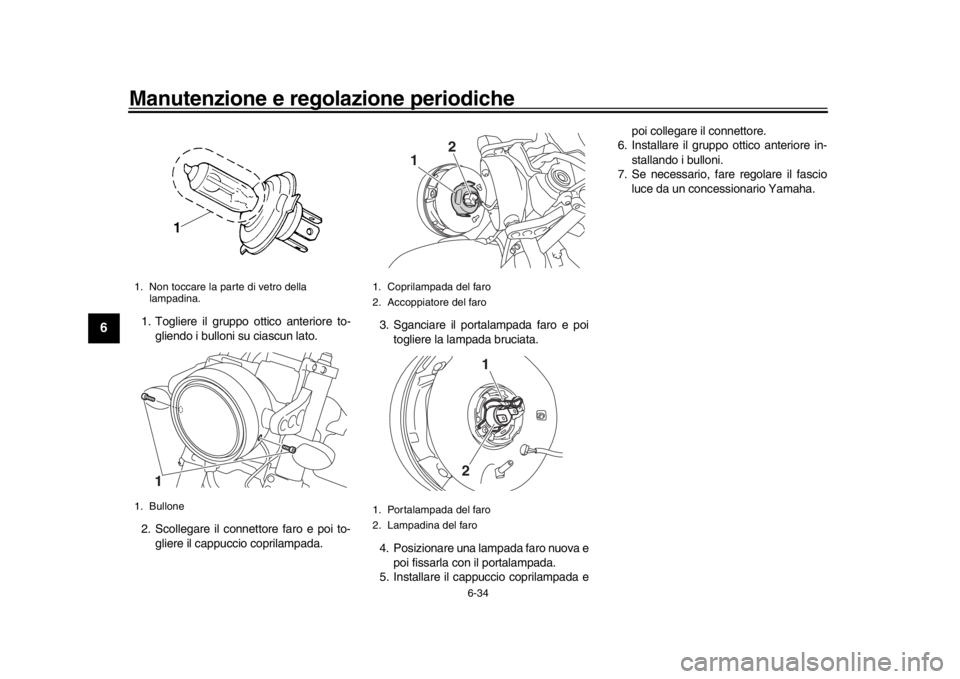

1. Togliere il gruppo ottico anteriore to- gliendo i bulloni su ciascun lato.
2. Scollegare il connettore faro e poi to- gliere il cappuccio coprilampada. 3. Sganciare il portalampada faro e poi
togliere la lampada bruciata.
4. Posizionare una lampada faro nuova e poi fissarla con il portalampada.
5. Installare il cappuccio coprilampada e poi collegare il connettore.
6. Installare il gruppo ottico anteriore in-
stallando i bulloni.
7. Se necessario, fare regolare il fascio luce da un concessionario Yamaha.1. Non toccare la parte di vetro della lampadina.
1. Bullone
1
1. Coprilampada del faro
2. Accoppiatore del faro
1. Portalampada del faro
2. Lampadina del faro
1 2
1
2

Manutenzione e regolazione periodiche
6-35
1
2
3
4
567
8
9
10
11
12
HAU45226
Sostituzione della lampada luce

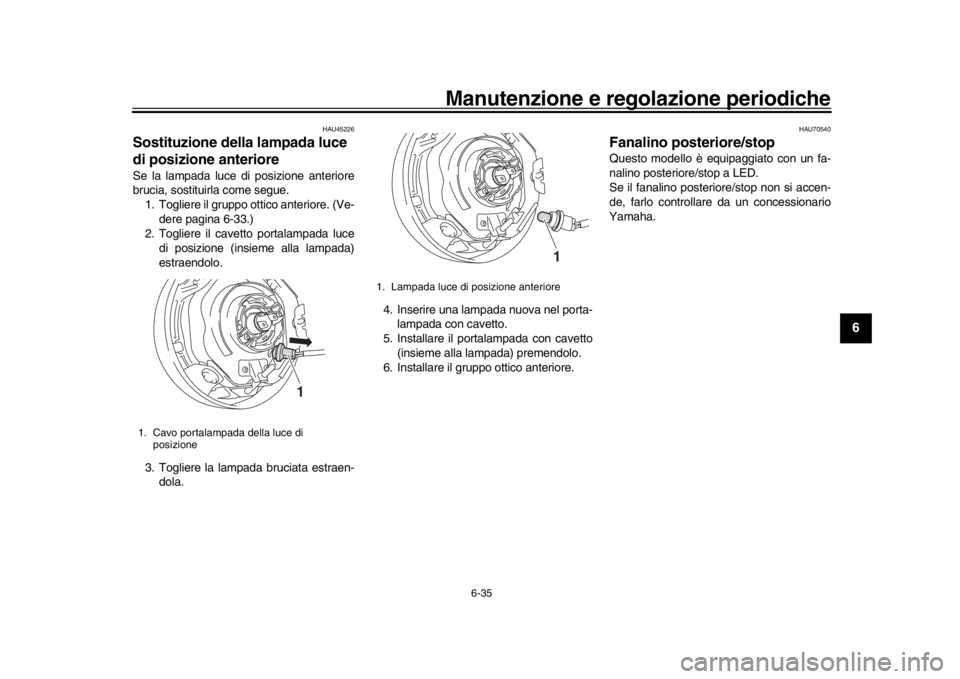

di posizione anteriore Se la lampada luce di posizione anteriore
brucia, sostituirla come segue. 1. Togliere il gruppo ottico anteriore. (Ve-
dere pagina 6-33.)
2. Togliere il cavetto portalampada luce di posizione (insieme alla lampada)
estraendolo.
3. Togliere la lampada bruciata estraen- dola. 4. Inserire una lampada nuova nel porta-
lampada con cavetto.
5. Installare il portalampada con cavetto
(insieme alla lampada) premendolo.
6. Installare il gruppo ottico anteriore.
HAU70540
Fanalino posteriore/stopQuesto modello è equipaggiato con un fa-
nalino posteriore/stop a LED.
Se il fanalino posteriore/stop non si accen-
de, farlo controllare da un concessionario
Yamaha.
1. Cavo portalampada della luce di posizione
1
1. Lampada luce di posizione anteriore
1

Manutenzione e regolazione periodiche
6-36
1
2
3
4
56
7
8
9
10
11
12
HAU24205
Sostituzione della lampada

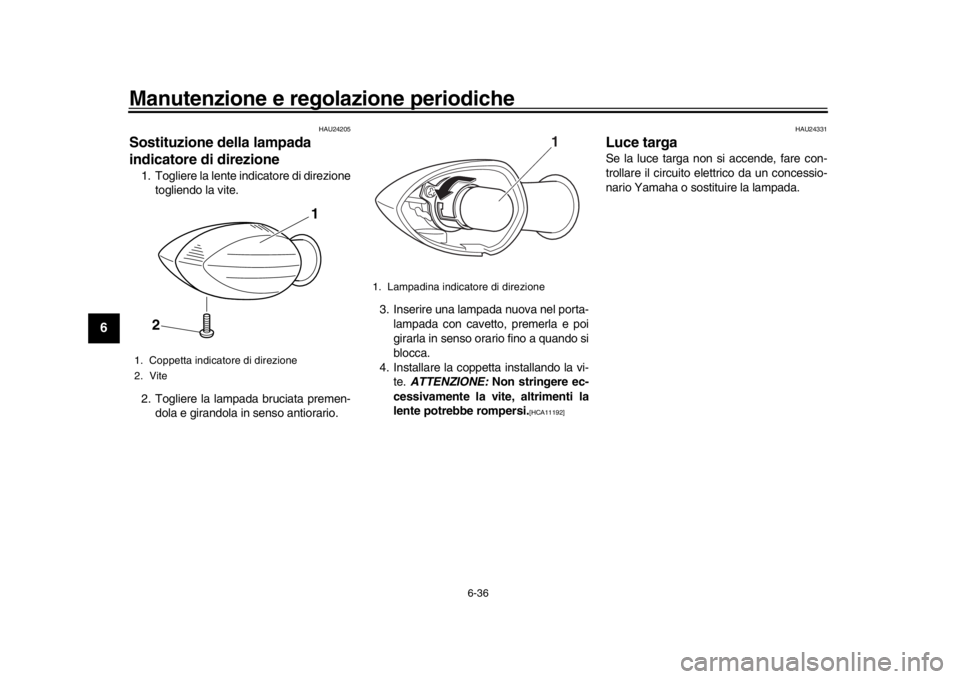

indicatore di direzione1. Togliere la lente indicatore di direzione togliendo la vite.
2. Togliere la lampada bruciata premen- dola e girandola in senso antiorario. 3. Inserire una lampada nuova nel porta-
lampada con cavetto, premerla e poi
girarla in senso orario fino a quando si
blocca.
4. Installare la coppetta installando la vi- te. ATTENZIONE: Non stringere ec-
cessivamente la vite, altrimenti la
lente potrebbe rompersi.
[HCA11192] HAU24331
Luce targaSe la luce targa non si accende, fare con-
trollare il circuito el
ettrico da un concessio-
nario Yamaha o sostituire la lampada.
1. Coppetta indicatore di direzione
2. Vite
1
2
1. Lampadina indicatore di direzione
1

Manutenzione e regolazione periodiche
6-37
1
2
3
4
567
8
9
10
11
12
HAU67131
Come supportare il motocicloPoiché questo modello non è equipaggiato
con un cavalletto centrale, utilizzare i caval-
letti per la manutenzione quando si toglie la
ruota anteriore e posteriore o si eseguono
altri lavori di manutenzione che richiedono
che il motociclo stia diritto.
Prima di iniziare qualsiasi lavoro di manu-
tenzione, controllare che il motociclo sia in
una posizione stabile ed in piano.
HAU25872
Ricerca ed eliminazione guastiSebbene i motocicli Yamaha subiscano un
rigoroso controllo prima della spedizione
dalla fabbrica, si possono verificare dei gua-
sti durante il funzionamento. Eventuali pro-
blemi nei sistemi di alimentazione del
carburante, di compressione o di accensio-
ne, per esempio, poss ono provocare diffi-
coltà all’avviamento o perdite di potenza.
Le tabelle di ricerca ed eliminazione guasti
che seguono rappresentano una guida rapi-
da e facile per controllare questi impianti vi-
tali. Tuttavia, se il motociclo dovesse
richiedere riparazioni, consigliamo di portar-
lo da un concessionario Yamaha, i cui tec-
nici esperti sono in possesso degli attrezzi,
dell’esperienza e delle nozioni necessari
per l’esecuzione di una corretta manuten-
zione del motociclo.
Usare soltanto ricambi originali Yamaha. Le
imitazioni possono essere simili ai ricambi
originali Yamaha, ma spesso sono di quali-
tà inferiore, hanno durata minore e possono
provocare riparazioni costose.
AVVERTENZA
HWA15142
Quando si controlla l’impianto del carbu-
rante, non fumare, ed accertarsi che non
ci siano fiamme libere o scintille nelle vi-
cinanze, comprese le fiamme pilota di scaldaacqua o fornaci. La benzina o i va-
pori di benzina possono accendersi o
esplodere, provocando gravi infortuni o
danni materiali.
1. Cavalletto per manutenzione (esempio)
1

Manutenzione e regolazione periodiche
6-38
1
2
3
4
56
7
8
9
10
11
12
HAU42365

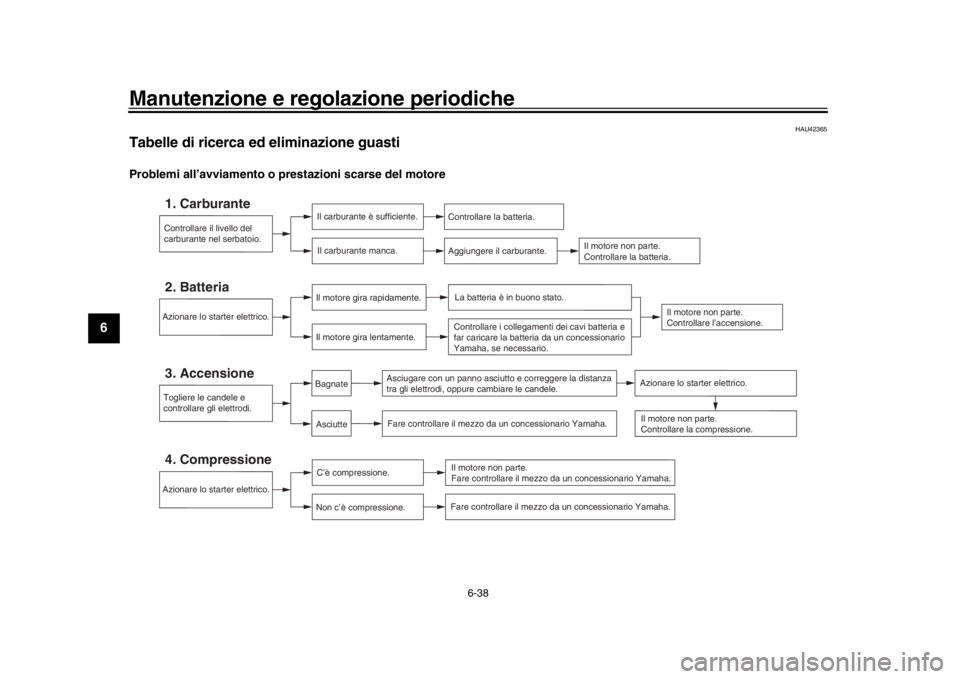

Tabelle di ricerca ed eliminazione guastiProblemi all’avviamento o prestazioni scarse del motore
Controllare il livello del
carburante nel serbatoio.1. Carburante
Il carburante è sufficiente.
Il carburante manca.
Controllare la batteria.
Aggiungere il carburante.
Il motore non parte.
Controllare la batteria.
Il motore non parte.
Controllare l’accensione.
Azionare lo starter elettrico.4. Compressione
C’è compressione.
Non c’è compressione.
Togliere le candele e
controllare gli elettrodi.3. Accensione
Asciugare con un panno asciutto e correggere la distanza
tra gli elettrodi, oppure cambiare le candele. Fare controllare il mezzo da un concessionario Yamaha.
Fare controllare il mezzo da un concessionario Yamaha.
Il motore non parte.
Controllare la compressione.
Il motore non parte.
Fare controllare il mezzo da un concessionario Yamaha.
AsciutteBagnate
Azionare lo starter elettrico.
Azionare lo starter elettrico.2. Batteria
Il motore gira rapidamente.
Il motore gira lentamente.
La batteria è in buono stato.Controllare i collegamenti dei cavi batteria e
far caricare la batteria da un concessionario
Yamaha, se necessario.
