Periodiskt underhåll och justering
6-21
6
VIKTIGT
MCA17641
Bromsvätska kan skada lackerade ytor
och plastdetaljer. Torka alltid upp ut-
spilld bromsvätska omedelbart.När bromsbeläggen slits är det naturligt att
bromsvätskenivån gradvis sjunker. En låg
bromsvätskenivå kan tyda på slitna broms-
belägg och/eller läckor i bromssystemet,
kom därför ihåg att kontrollera bromsbe-
läggens förslitning och om det finns läckor
i bromssystemet. Om bromsvätskenivån
sjunker plötsligt bör du be en Yamaha-åter-
försäljare att kontrollera orsaken innan du
kör fordonet.
MAU22733
Byte av bromsvätskaLåt en Yamaha-återförsäljare byta broms-
vätskan vid de intervall som anges under
OBS i tabellen för regelbunden skötsel och
smörjning. Dessutom bör oljetätningarna i
huvudcylinder och bromsok bytas samt
bromsslangar bytas vid de intervall som
anges nedan eller om bromssystemet är
skadat eller läcker.
Oljetätningar: Byt vartannat år.
Bromsslangar: Byt vart fjärde år.
MAU22762
KedjespänningKedjespänningen bör kontrolleras och
eventuellt justeras före varje körning.
MAU60043
För att kontrollera kedjespänningen
1. Ställ motorcykeln på sitt sidostöd.TIPSNär du kontrollerar och justerar kedjespän-
ningen bör motorcykeln vara obelastad.2. Lägg växeln i neutralläge.
3. Tryck ned kedjan under kedjestyr-
ningens ände med en kraft om 15 N
(1.5 kgf, 3.0 lbf).
4. Mät avståndet A mellan kedjestyr-
ningen och kedjans mitt i enlighet med
bilden.
Avstånd A:
51.0–56.0 mm (2.01–2.20 in)
UB34M0M0.book Page 21 Friday, July 10, 2015 11:32 AM

Periodiskt underhåll och justering
6-22
6
5. Om avstånd A inte stämmer måste det
justeras enligt följande.
MAU59920
För att justera kedjespänningen
Rådgör med en av Yamahas återförsäljare
innan du justerar kedjespänningen.
1. Lossa låsmuttern i båda ändarna på
svingarmen och lossa därefter axel-
muttern.2. För att sträcka kedjan, vrid justermut-
tern för kedjespänning i vardera änden
av svingarmen i riktning (a). För att
slacka kedjan, vrid justermuttern på
svingarmen i riktning (b), och tryck
bakhjulet framåt. VIKTIGT: En felak-
tig kedjespänning kan belasta mo-
torn för mycket såväl som andra
vitala delar på motorcykeln, vilket
kan leda till att kedjan kuggar över
eller brister. Om avstånd A är större
än 58.0 mm (2.28 in) kan kedjan ska-
da ramen, svingarmen och andra
delar. För att hindra att detta inträf-
far bör du se till att kedjespänning-
en håller sig inom
specifikationerna.
[MCA23070]
TIPSAnvänd riktmarkeringarna på båda sidor
om svingarmen och kontrollera att båda
justerplattorna för kedjespänningen är i
samma läge så att hjulet blir rätt inriktat.
1. Kedjestyrning
2. Kedjespänning
2
1
1. Axelmutter
2. Låsmutter
2
1
1. Justermutter för kedjespänningen
1. Riktmarkeringar
2. Justerplatta för kedjespänningen
1
(a)(b)
2
1
UB34M0M0.book Page 22 Friday, July 10, 2015 11:32 AM

Periodiskt underhåll och justering
6-23
6
3. Dra åt axelmuttern och dra sedan åt
låsmuttrarna till angivet moment.
4. Kontrollera att justerplattorna för ked-
jespänningen är i samma läge, att
kedjespänningen är korrekt och att
kedjan rör sig obehindrat.
MAU23026
Rengöring och smörjning av
kedjanKedjan måste rengöras och smörjas in vid
de intervall som anges i tabellen för regel-
bunden skötsel och smörjning. I annat fall
kommer den snabbt att slitas ut, speciellt
om du kör i dammiga eller fuktiga områden.
Kedjan sköts enligt följande.VIKTIGT
MCA10584
Kedjan måste smörjas in efter tvättning
av motorcykeln, efter körning i regn eller
i fuktiga områden.1. Gör rent kedjan med fotogen och en li-
ten mjuk borste. VIKTIGT: För att inte
skada O-ringarna får inte kedjan
göras ren med ångtvätt, hög-
tryckstvätt eller olämpliga lösnings-
medel.
[MCA11122]
2. Torka av kedjan så att den blir torr.
3. Smörj in kedjan ordentligt med ett
smörjmedel som är anpassat för ked-
jor med O-ring. VIKTIGT: Använd inte
motorolja eller annat smörjmedel
på kedjan eftersom de kan innehål-
la substanser som kan skada O-
ringarna.
[MCA11112]MAU23098
Kontroll och smörjning av kablarAlla reglagekablars funktion och skick bör
kontrolleras före varje körning och kabelän-
darna bör smörjas vid behov. Om någon
reglagekabel är skadad eller inte går lätt, låt
en Yamaha-återförsäljare kontrollera eller
byta den. VARNING! Skada på kablarnas
yttre hölje kan ge upphov till att det bör-
jar rosta vilket kan medföra att rörelsen
kan kärva. Byt ut skadade kablar så
snart som möjligt för att undvika farliga
körförhållanden.
[MWA10712]
Åtdragningsmoment:
Axelmutter:
105 Nm (10.5 m·kgf, 76 ft·lbf)
Låsmutter:
16 Nm (1.6 m·kgf, 12 ft·lbf)
Rekommenderat smörjmedel:
Yamaha cable lubricant eller annat
lämpligt smörjmedel för kabel
UB34M0M0.book Page 23 Friday, July 10, 2015 11:32 AM

Periodiskt underhåll och justering
6-24
6
MAU23115
Kontroll av och smörjning av
gashandtag och kabelGashandtagets funktion bör kontrolleras
före varje körning. Dessutom måste kabeln
smörjas av en Yamaha-återförsäljare vid de
intervall som anges i tabellen för regelbun-
det underhåll.
Gaskabeln har ett gummiskydd. Se till att
skyddet är ordentligt monterat. Även om
skyddet är ordentligt monterat, skyddar det
inte kabeln helt från inträngande vatten. Var
därför försiktig så att du inte häller vatten
direkt på skyddet eller kabeln när du tvättar
fordonet. Torka rent med en fuktad trasa
om kabeln eller skyddet blir smutsigt.
MAU44276
Kontroll av och smörjning av
bromspedal och växelpedalFunktionen på bromspedal och växelpedal
bör kontrolleras före varje körning och led-
punkterna bör smörjas vid behov.
Bromspedal
Växelpedal
MAU23144
Kontroll av och smörjning av
broms- och kopplingshandtagFunktionen på broms- och kopplingshand-
tag bör kontrolleras före varje körning och
ledpunkterna bör smörjas vid behov.
Bromshandtag
Kopplingshandtag
Rekommenderat smörjmedel:
Litiumbaserat fett
UB34M0M0.book Page 24 Friday, July 10, 2015 11:32 AM

Periodiskt underhåll och justering
6-25
6
MAU23203
Kontroll och smörjning av sido-
stödFunktionen på sidostödet bör kontrolleras
före varje körning och ledpunkten och kon-
taktytorna metall-mot-metall bör smörjas
vid behov.
VARNING
MWA10732
Om sidostödet inte går att fälla upp eller
ned lätt bör du låta en Yamaha-återför-
säljare kontrollera eller reparera det. An-
nars kan sidostödet komma i kontakt
med marken och störa föraren, som då
kan förlora kontrollen över motorcykeln.
MAU23252
Smörjning av bakfjädringLedpunkterna i bakfjädringen måste smör-
jas av en Yamaha-återförsäljare vid de in-
tervall som anges i tabellen för regelbunden
skötsel och smörjning. Rekommenderade smörjmedel:
Bromshandtag:
Silikonbaserat fett
Kopplingshandtag:
Litiumbaserat fett
Rekommenderat smörjmedel:
Litiumbaserat fett
Rekommenderat smörjmedel:
Litiumbaserat fett
UB34M0M0.book Page 25 Friday, July 10, 2015 11:32 AM

Periodiskt underhåll och justering
6-26
6
MAUM1653
Smörjning av svingarmens led-
punkterSvingarmens ledpunkter måste smörjas av
en Yamaha-återförsäljare vid de intervall
som anges i tabellen för regelbunden sköt-
sel och smörjning.
MAU23273
Kontroll av framgaffelnFramgaffelns skick och funktion måste
kontrolleras enligt följande vid de intervall
som anges i tabellen för regelbunden sköt-
sel och smörjning.
För att kontrollera skicket
Kontrollera om innerrören är repiga, skada-
de eller om det läcker olja.
För att kontrollera funktionen
1. Ställ fordonet på ett plant underlag
och håll det upprätt. VARNING! Se till
att fordonet står stadigt så att det
inte faller omkull och orsakar per-
sonskador.
[MWA10752]
2. Bromsa med frambromsen och tryck
ner styret flera gånger och kontrollera
att framgaffeln mjukt trycks ihop och
går upp igen.
VIKTIGT
MCA10591
Om du ser någon skada eller om fram-
gaffeln inte går mjukt, låt en Yamaha-
återförsäljare kontrollera eller reparera
den.
Rekommenderat smörjmedel:
Litiumbaserat fettZAUM1351
ZAUM1352
UB34M0M0.book Page 26 Friday, July 10, 2015 11:32 AM

Periodiskt underhåll och justering
6-27
6
MAU23285

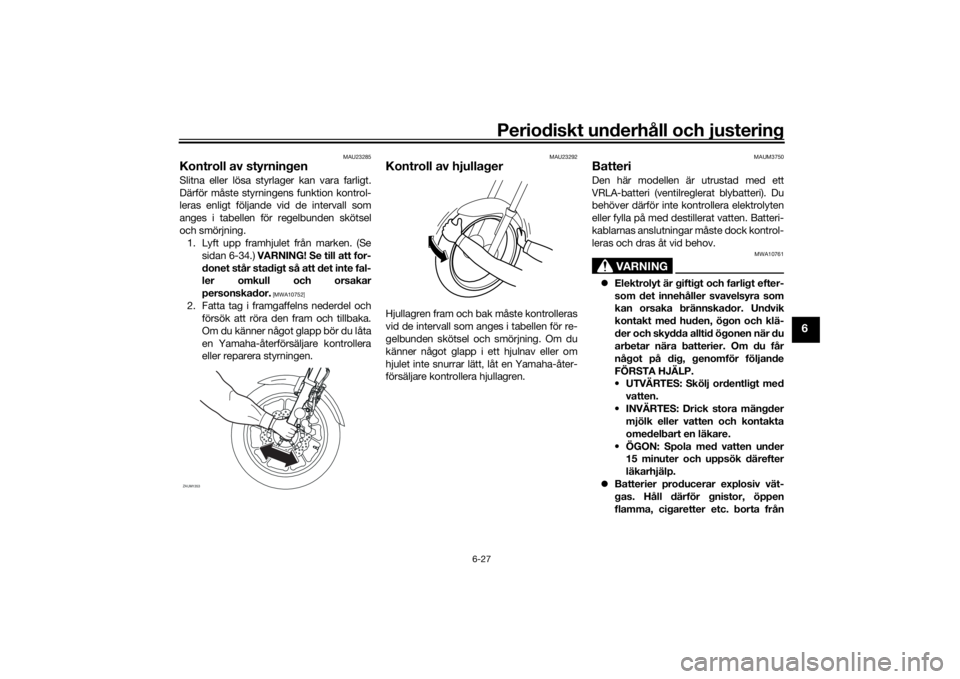

Kontroll av styrningenSlitna eller lösa styrlager kan vara farligt.
Därför måste styrningens funktion kontrol-
leras enligt följande vid de intervall som
anges i tabellen för regelbunden skötsel
och smörjning.
1. Lyft upp framhjulet från marken. (Se
sidan 6-34.) VARNING! Se till att for-
donet står stadigt så att det inte fal-
ler omkull och orsakar
personskador.
[MWA10752]
2. Fatta tag i framgaffelns nederdel och
försök att röra den fram och tillbaka.
Om du känner något glapp bör du låta
en Yamaha-återförsäljare kontrollera
eller reparera styrningen.
MAU23292
Kontroll av hjullagerHjullagren fram och bak måste kontrolleras
vid de intervall som anges i tabellen för re-
gelbunden skötsel och smörjning. Om du
känner något glapp i ett hjulnav eller om
hjulet inte snurrar lätt, låt en Yamaha-åter-
försäljare kontrollera hjullagren.
MAUM3750
BatteriDen här modellen är utrustad med ett
VRLA-batteri (ventilreglerat blybatteri). Du
behöver därför inte kontrollera elektrolyten
eller fylla på med destillerat vatten. Batteri-
kablarnas anslutningar måste dock kontrol-
leras och dras åt vid behov.
VARNING
MWA10761
Elektrolyt är giftigt och farligt efter-
som det innehåller svavelsyra som
kan orsaka brännskador. Undvik
kontakt med huden, ögon och klä-
der och skydda alltid ögonen när du
arbetar nära batterier. Om du får
något på dig, genomför följande
FÖRSTA HJÄLP.
• UTVÄRTES: Skölj ordentligt med
vatten.
• INVÄRTES: Drick stora mängder
mjölk eller vatten och kontakta
omedelbart en läkare.
• ÖGON: Spola med vatten under
15 minuter och uppsök därefter
läkarhjälp.
Batterier producerar explosiv vät-
gas. Håll därför gnistor, öppen
flamma, cigaretter etc. borta från
ZAUM1353
UB34M0M0.book Page 27 Friday, July 10, 2015 11:32 AM

Periodiskt underhåll och justering
6-28
6
batteriet och sörj för ordentlig ven-
tilation när du laddar det i ett slutet
rum.
HÅLL DETTA OCH ANDRA BATTE-
RIER UTOM RÄCKHÅLL FÖR
BARN.

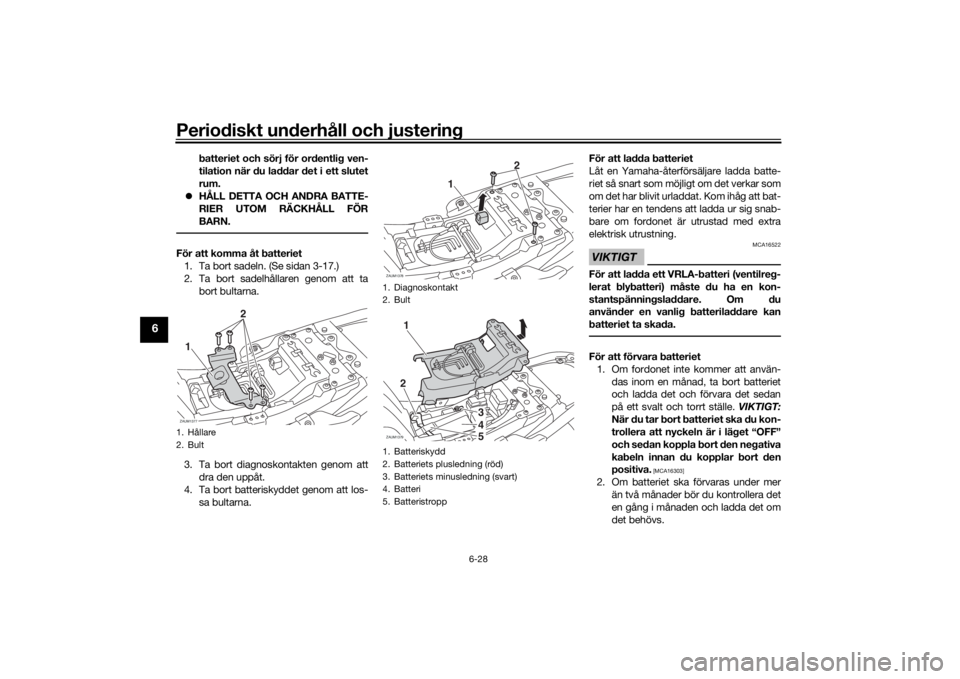

För att komma åt batteriet
1. Ta bort sadeln. (Se sidan 3-17.)
2. Ta bort sadelhållaren genom att ta
bort bultarna.
3. Ta bort diagnoskontakten genom att
dra den uppåt.
4. Ta bort batteriskyddet genom att los-
sa bultarna.För att ladda batteriet
Låt en Yamaha-återförsäljare ladda batte-
riet så snart som möjligt om det verkar som
om det har blivit urladdat. Kom ihåg att bat-
terier har en tendens att ladda ur sig snab-
bare om fordonet är utrustad med extra
elektrisk utrustning.
VIKTIGT
MCA16522
För att ladda ett VRLA-batteri (ventilreg-
lerat blybatteri) måste du ha en kon-
stantspänningsladdare. Om du
använder en vanlig batteriladdare kan
batteriet ta skada.För att förvara batteriet
1. Om fordonet inte kommer att använ-
das inom en månad, ta bort batteriet
och ladda det och förvara det sedan
på ett svalt och torrt ställe. VIKTIGT:
När du tar bort batteriet ska du kon-
trollera att nyckeln är i läget “OFF”
och sedan koppla bort den negativa
kabeln innan du kopplar bort den
positiva.
[MCA16303]
2. Om batteriet ska förvaras under mer
än två månader bör du kontrollera det
en gång i månaden och ladda det om
det behövs.
1. Hållare
2. BultZAUM1377
2
1
1. Diagnoskontakt
2. Bult
1. Batteriskydd
2. Batteriets plusledning (röd)
3. Batteriets minusledning (svart)
4. Batteri
5. BatteristroppZAUM1378
2
1
ZAUM1379
12
345
UB34M0M0.book Page 28 Friday, July 10, 2015 11:32 AM
