2017 YAMAHA XSR 700 Bruksanvisningar (in Swedish)

Periodiskt underhåll och justering
6-13
6
5. Ta bort kylvätskelocket.
6. Töm ut kylvätskan från kylvätskebe-
hållaren genom att vända behållaren
upp och ner.7. Sätt tillbaka kylvätskebehållaren och
dess kåpa genom att placera dem i
sina ursprungslägen och montera se-
dan skruven och snabbfästet.
8. Ta bort avtappningspluggen och dess
packning för att tömma ur kylvätskan
från kylsystemet.9. Spola rent i kylsystemet ordentligt
med rent ledningsvatten när kyl-
vätskan är urtappad.
10. Montera kylvätskans avtappnings-
plugg och den nya packningen, dra
sedan åt pluggen till angivet moment.
11. Häll i rekommenderad kylvätska i kyl-
systemet med angiven volym.
12. Sätt på kylvätskelocket.
13. Montera kylvätskelocket.1. Kåpa över kylvätskebehållare
2. Bult
3. Snabbfäste
1. Kylvätskebehållarens lock
2. Kylvätskebehållare
2
1
321
1. Avtappningsplugg för kylvätska
2. Packning
12
Åtdragningsmoment:
Avtappningsplugg för kylvätska:
7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Blandningsförhållande frostskydds-
vätska/vatten:
1:1
Rekommenderad frostskyddsvät-
ska:
Högkvalitativ etylenglykol som inne-
håller korrosionsdämpande tillsat-
ser för motorer tillverkade i
aluminium
Kylvätskemängd:
Kylare (inklusive alla slangar):
1.60 L (1.69 US qt, 1.41 Imp.qt)
Kylvätskebehållare (upp till max-
markeringen):
0.25 L (0.26 US qt, 0.22 Imp.qt)
UB34M0M0.book Page 13 Friday, July 10, 2015 11:32 AM

Periodiskt underhåll och justering
6-14
6
14. Starta motorn, låt den gå på tomgång
några minuter och stäng sedan av den
igen.
15. Ta bort kylvätskelocket och kontrolle-
ra kylvätskenivån i kylaren. Fyll vid be-
hov på kylvätska tills nivån når upp till
kylarens överkant, sätt sedan på kyl-
vätskelocket och dess fästskruv.
16. Kontrollera kylvätskenivån i behålla-
ren. Vid behov, ta bort locket på kyl-
vätskebehållaren och fyll på kylvätska
tills nivån når upp till max-markering-
en och sätt på locket igen.
17. Starta motorn och kontrollera så att
det inte läcker någon kylvätska. Om
det läcker kylvätska bör du be en
Yamaha-återförsäljare att kontrollera
kylsystemet.
MAU60451
Byte av luftfilter samt rengöring
av luftfiltrets slangLuftfiltret bör bytas vid de intervall som
anges i tabellen för regelbunden skötsel
och smörjning. Låt en Yamaha-återförsälja-
re byta luftfiltret oftare om du kör i ovanligt
våta eller dammiga områden. Luftfiltrets
slang är dock lättåtkomlig och du bör ofta
kontrollera och vid behov rengöra den.
För att rengöra luftfiltrets slang
1. Ta bort luftfiltrets kontrollslang under
luftfilterhuset.
2. Rengör och sätt tillbaka slangen.
MAU21385
Kontroll av gashandtagets spelGashandtagets spel ska vara 3.0–5.0 mm
(0.12–0.20 in) vid gashandtagets inre kant.
Kontrollera regelbundet gashandtagets
spel och låt vid behov en Yamaha-återför-
säljare justera det.
1. Luftfiltrets slangZAUM1348
1
1. Gashandtagets spel
1
UB34M0M0.book Page 14 Friday, July 10, 2015 11:32 AM

Periodiskt underhåll och justering
6-15
6
MAU21402
VentilspelVentilspelet förändras med tiden vilket le-
der till att motorn får en felaktig bränsle/luft-
blandning och/eller motorn kan låta illa. För
att förhindra att detta inträffar måste ventil-
spelet justeras av en Yamaha-återförsäljare
vid de intervall som anges i tabellen för re-
gelbunden skötsel och smörjning.
MAU62290
DäckDäcken är det enda på fordonet som har
kontakt med vägen. Säkerhet under alla
körförhållanden hänger på en relativt liten
kontaktyta. Därför är det absolut nödvän-
digt att hålla däcken i gott skick vid alla till-
fällen och byta ut dem vid lämplig tidpunkt
med de specificerade däcken.
Däckens lufttryck
Däckens lufttryck bör kontrolleras och
eventuellt justeras före varje körning.
VARNING
MWA10504
Om fordonet körs med fel däcktryck kan
föraren förlora kontrollen över det vilket
kan leda till allvarliga personskador eller
dödsfall.
Däckens lufttryck bör kontrolleras
när däcken är kalla (dvs när tempe-
raturen på däcken är densamma
som den omgivande luftens).
Däckens lufttryck bör anpassas
med avseende på hastighet och
den totala vikten på förare, passa-
gerare, bagage och de tillbehör
som är godkända för denna modell.
VARNING
MWA10512
Lasta inte för mycket på fordonet. En
olycka kan inträffa om du kör ett över-
lastat fordon.
Däckens lufttryck (uppmätt när
däcken är kalla):
Fram:
225 kPa (2.25 kgf/cm², 33 psi)
Bak:
250 kPa (2.50 kgf/cm², 36 psi)
Körning med hög hastighet:
Fram:
225 kPa (2.25 kgf/cm², 33 psi)
Bak:
250 kPa (2.50 kgf/cm², 36 psi)
Maxlast*:
172 kg (379 lb)
* Total vikt på förare, passagerare,
bagage och tillbehör
UB34M0M0.book Page 15 Friday, July 10, 2015 11:32 AM

Periodiskt underhåll och justering
6-16
6
Kontroll av däcken
Däcken måste kontrolleras före varje kör-
ning. Om mönsterdjupet i däckens mitt är
nere på minimum eller om det sitter en
glasbit eller spik i däcket, eller om däckssi-
dorna är spruckna, bör du låta en Yamaha-
återförsäljare byta däcket omedelbart.TIPSMinsta mönsterdjup kan variera från land till
land. Kontrollera vilka regler som gäller i ditt
land.
VARNING
MWA10472
Låt en Yamaha-återförsäljare byta
utslitna däck. Förutom att det är
olagligt att köra, kan utslitna däck
reducera körstabiliteten och kan
leda till att du tappar kontrollen.
Byte av alla hjul- och bromsrelate-
rade delar, inklusive däck, bör utfö-
ras av en Yamaha-återförsäljare
som har nödvändiga kunskaper och
erfarenhet att göra det.
Kör lugnt och försiktigt några mil
med nya däck så att ytan hinner
ruggas upp. Greppet är mycket då-
ligt på helt nya däck.
Däckinformation
Denna modell är utrustad med slanglösa
däck och gummiluftventiler.
Däck åldras även om de inte har använts el-
ler om de bara har använts vid enstaka till-
fällen. Sprickor i däckmönstret och i
sidorna, ibland med deformeringar i stom-
men, är alla tecken på ålder. Gamla och
åldrade däck ska kontrolleras av däckspe-
cialister för att ta reda på ifall de är säkra att
använda.
1. Däckssidor
2. MönsterdjupMinsta mönsterdjup (fram och bak):
1.6 mm (0.06 in)
1. Luftventil
2. Ventilhus
3. Ventilhatt med tätning
UB34M0M0.book Page 16 Friday, July 10, 2015 11:32 AM

Periodiskt underhåll och justering
6-17
6
VARNING
MWA10482
Framdäck och bakdäck bör vara av
samma fabrikat och utformning,
annars kan motorcykelns hante-
ringsegenskaper ändras vilket kan
leda till en olycka.
Se alltid till att ventilhattarna sitter
ordentligt på plats för att förhindra
att luft läcker ut.
Använd bara de luftventiler och
ventilhus som visas i listan nedan
för att undvika att du tappar luft när
du kör fort.Efter utförliga tester har endast de däck
som visas i listan nedan godkänts av
Yamaha för denna modell.
VARNING
MWA10601
Denna motorcykel är utrustad med “su-
per-high-speed” däck. Beakta följande
punkter för att du ska få ut så mycket
som möjligt av dessa däck.
Använd bara de specificerade er-
sättningsdäcken. Andra däck kan
explodera vid körning i höga hastig-
heter.
Helt nya däck kan ha ett relativt då-
ligt grepp på vissa underlag innan
de är inkörda. Det är därför inte
lämpligt att köra med höga hastig-heter utan köra sparsamt de första
100 km (60 mi) efter det att ett nytt
däck monteras.
Däcken måste vara uppvärmda inn-
an du kan köra med höga hastighe-
ter.
Anpassa alltid lufttrycket beroende
på körförhållanden.
Framdäck:
Storlek:
120/70 R17M/C (58V)
Tillverkare/modell:
PIRELLI/PHANTOM SPORTS-
COMP
Bakdäck:
Storlek:
180/55 R17M/C (73V)
Tillverkare/modell:
PIRELLI/PHANTOM SPORTS-
COMP
FRAM och BAK:
Luftventil:
TR412
Ventilhus:
#9100 (original)
UB34M0M0.book Page 17 Friday, July 10, 2015 11:32 AM

Periodiskt underhåll och justering
6-18
6
MAU21963
Gjutna fälgarFör att du ska få ut maximal prestanda,
hållbarhet och säkerhet från ditt fordon bör
du notera följande punkter om hjulen.
Kontrollera fälgkanterna så att de inte
är spruckna, krokiga eller skadade
före varje körning. Om de är skadade,
låt en Yamaha-återförsäljare byta hju-
let. Försök inte att reparera ett hjul
själv. Ett deformerat eller sprucket hjul
måste bytas.
Hjulet bör balanseras om du har bytt
fälg eller däck. Ett obalanserat hjul kan
ge upphov till dåliga prestanda, be-
svärliga hanteringsegenskaper och en
förkortad livslängd på däcket.
MAU33892

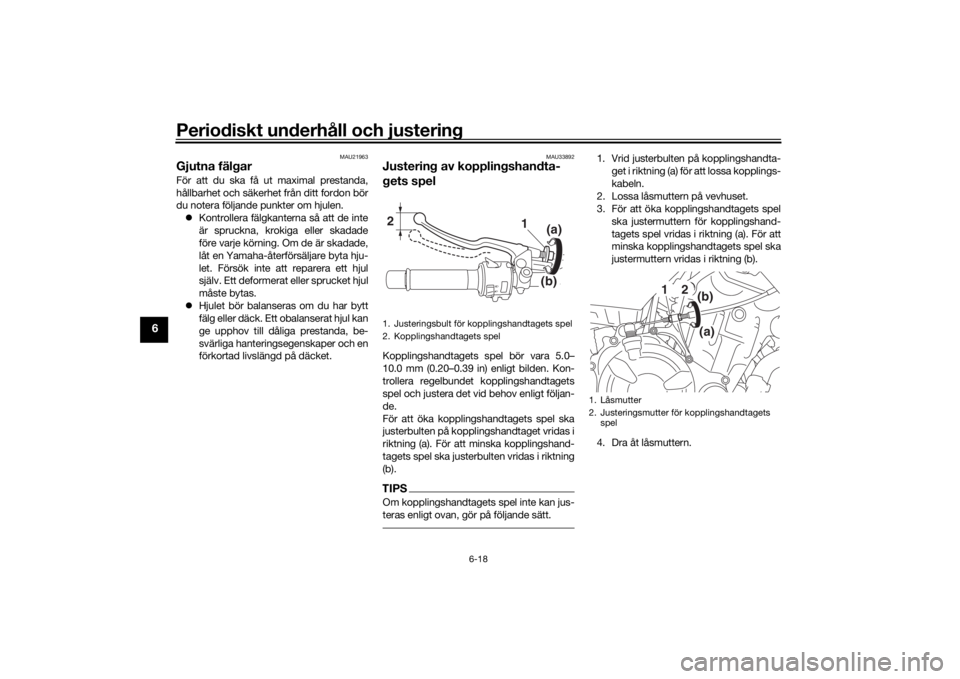

Justering av kopplingshandta-
gets spelKopplingshandtagets spel bör vara 5.0–
10.0 mm (0.20–0.39 in) enligt bilden. Kon-
trollera regelbundet kopplingshandtagets
spel och justera det vid behov enligt följan-
de.
För att öka kopplingshandtagets spel ska
justerbulten på kopplingshandtaget vridas i
riktning (a). För att minska kopplingshand-
tagets spel ska justerbulten vridas i riktning
(b).TIPSOm kopplingshandtagets spel inte kan jus-
teras enligt ovan, gör på följande sätt.
1. Vrid justerbulten på kopplingshandta-
get i riktning (a) för att lossa kopplings-
kabeln.
2. Lossa låsmuttern på vevhuset.
3. För att öka kopplingshandtagets spel
ska justermuttern för kopplingshand-
tagets spel vridas i riktning (a). För att
minska kopplingshandtagets spel ska
justermuttern vridas i riktning (b).
4. Dra åt låsmuttern.
1. Justeringsbult för kopplingshandtagets spel
2. Kopplingshandtagets spel2
1
(b)(a)
1. Låsmutter
2. Justeringsmutter för kopplingshandtagets
spel
1
2
(a)(b)
UB34M0M0.book Page 18 Friday, July 10, 2015 11:32 AM

Periodiskt underhåll och justering
6-19
6
MAU37914
Kontroll av bromshandtagets
spelDet får inte finnas något fritt spel i broms-
reglaget. Låt en Yamaha-återförsäljare
kontrollera bromssystemet om spel finns.
VARNING
MWA14212
En mjuk och svampig känsla i broms-
handtaget tyder på att det finns luft i
bromssystemet. Om det finns luft i
bromssystemet ska du låta en Yamaha-
återförsäljare avlufta systemet innan du
använder fordonet. Luft i bromssyste-
met försämrar bromsverkan och kan
leda till att du tappar kontrollen.
MAU36504
BromljuskontakterBromsljuset, som aktiveras med bromspe-
dalen och bromshandtaget, ska tändas all-
deles innan inbromsningen verkar. Låt vid
behov en Yamaha-återförsäljare justera
bromsljuskontakterna.
MAU22393
Kontroll av bromsbelägg fram
och bakFörslitningen av bromsbeläggen fram och
bak måste kontrolleras vid de intervall som
anges i tabellen för regelbunden skötsel
och smörjning.
MAU36891
Bromsbelägg, fram
Bromsbeläggen för frambromsen har indi-
keringar för bromsbeläggens förslitning
som gör att du kan kontrollera förslitningen
utan att ta isär bromsen. Titta på indikering-
en för att kontrollera bromsbeläggens för-
slitning med bromsen på. Om
bromsbeläggen är så slitna att en förslit-
ningsindikering nästan rör vid bromsskivan,
bör du låta en Yamaha-återförsäljare byta
alla bromsbelägg.
1. Inget spel i bromshandtaget
1
1. Indikering för bromsbeläggens förslitningZAUM1349
1
1
UB34M0M0.book Page 19 Friday, July 10, 2015 11:32 AM

Periodiskt underhåll och justering
6-20
6
MAU46292
Bromsbelägg, bak
Bromsbeläggen för bakbromsen har indi-
keringsspår för bromsbeläggens förslitning
som gör att du kan kontrollera förslitningen
utan att ta isär bromsen. Titta på indike-
ringsspåret för att kontrollera bromsbeläg-
gens förslitning. Om ett bromsbelägg är så
slitet att ett indikeringsspår nästan syns bör
du låta en Yamaha-återförsäljare byta alla
bromsbelägg.
MAU40262
Kontroll av bromsvätskenivånKontrollera att bromsvätskenivån är över
miniminivån före varje körning. Kontrollera
att bromsvätskenivån ligger vid behållarens
övre del. Fyll på bromsvätska vid behov.
Frambroms
Bakbroms
VARNING
MWA16011
Felaktigt underhåll kan leda till att brom-
sarna inte fungerar. Beakta följande:
För lite bromsvätska kan göra att
luft tränger in i bromssystemet vil-
ket försämrar bromsförmågan.
Rengör påfyllningslocket innan det
tas bort. Använd bara DOT 4-
bromsvätska från en förseglad be-
hållare.
Använd bara den specificerade
bromsvätskan, annars kan gummi-
tätningarna försämras vilket leder
till läckage.
Fyll på med samma bromsvätska
som redan finns i systemet. Om du
fyller på en annan bromsvätska än
DOT 4 kan det leda till en farlig ke-
misk reaktion.
Var försiktig så att du inte får in vat-
ten eller damm när du fyller på
bromsvätska. Vatten sänker
bromsvätskans kokpunkt kraftigt
och kan resultera i ånglås och
smuts kan täppa till ventilerna i
ABS-enheten.
1. Indikeringsspår för bromsbeläggens förslit-
ningZAUM1375
1
1
1. Min-markering
1. Min-markeringZAUM1350
1
ZAUM1376
1
Specificerad bromsvätska:
DOT 4
UB34M0M0.book Page 20 Friday, July 10, 2015 11:32 AM
