Funciones de los instrumentos y man dos
4-18
4
2. Cierre la cubierta del tapón del depó-
sito de gasolina.
ADVERTENCIA
SWA11092
Después de repostar, verifique que el ta-
pón del depósito de gasolina qued e co-
rrectamente cerra do. Una fuga de
gasolina significa peligro de incen dio.
SAU13213

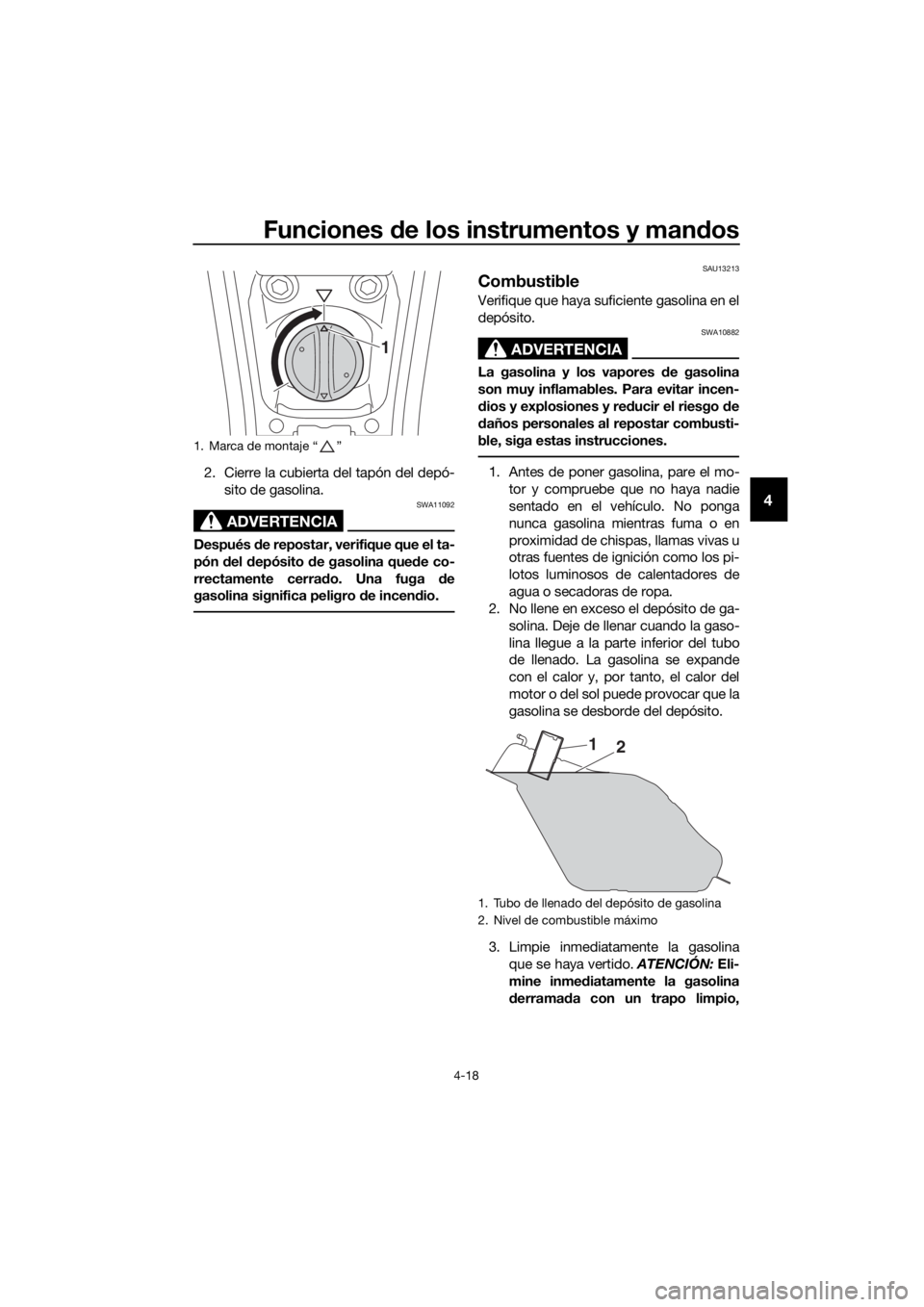

Combustible
Verifique que haya suficiente gasolina en el
depósito.
ADVERTENCIA
SWA10882
La gasolina y los vapores de gasolina
son muy inflamables. Para evitar incen-
d ios y explosiones y re ducir el riesgo de
d años personales al repostar combusti-
ble, siga estas instrucciones.
1. Antes de poner gasolina, pare el mo- tor y compruebe que no haya nadie
sentado en el vehículo. No ponga
nunca gasolina mientras fuma o en
proximidad de chispas, llamas vivas u
otras fuentes de ignición como los pi-
lotos luminosos de calentadores de
agua o secadoras de ropa.
2. No llene en exceso el depósito de ga-
solina. Deje de llenar cuando la gaso-
lina llegue a la parte inferior del tubo
de llenado. La gasolina se expande
con el calor y, por tanto, el calor del
motor o del sol puede provocar que la
gasolina se desborde del depósito.
3. Limpie inmediatamente la gasolina que se haya vertido. ATENCIÓN: Eli-
mine inme diatamente la gasolina
d erramad a con un trapo limpio,
1. Marca de montaje “ ”
1
1. Tubo de llenado del depósito de gasolina
2. Nivel de combustible máximo
1
2
UB74S0S0.book Page 18 Tuesday, May 2, 2017 10:56 AM

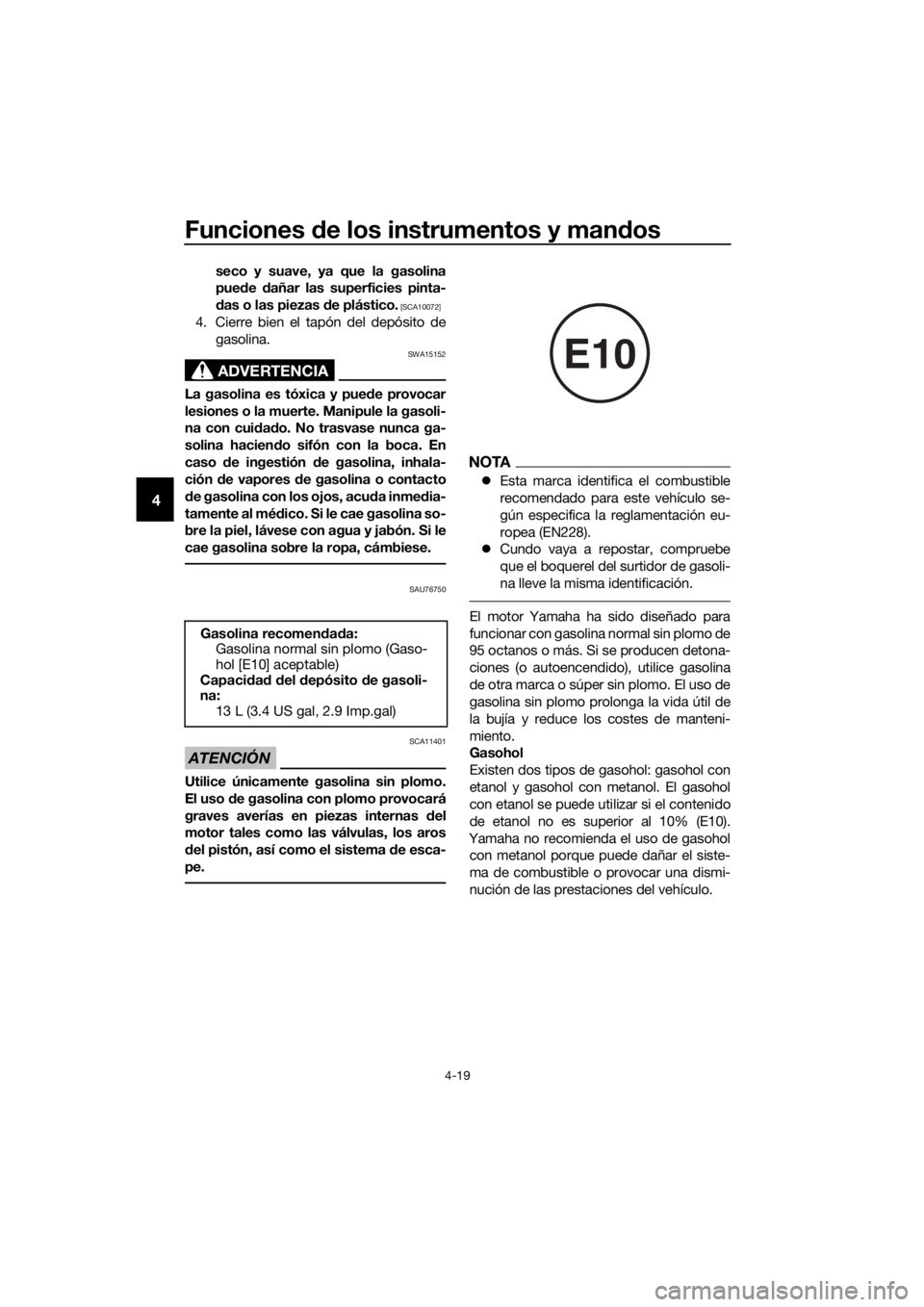

Funciones de los instrumentos y man dos
4-19
4
seco y suave, ya que la gasolina
pue de dañar las superficies pinta-
d as o las piezas de plástico.
[SCA10072]
4. Cierre bien el tapón del depósito de
gasolina.
ADVERTENCIA
SWA15152
La gasolina es tóxica y pue de provocar
lesiones o la muerte. Manipule la gasoli-
na con cui dad o. No trasvase nunca ga-
solina hacien do sifón con la boca. En
caso de ingestión d e gasolina, inhala-
ción de vapores d e gasolina o contacto
d e gasolina con los ojos, acu da inme dia-
tamente al mé dico. Si le cae gasolina so-
bre la piel, lávese con agua y jabón. Si le
cae gasolina sobre la ropa, cámbiese.
SAU76750
ATENCIÓN
SCA11401
Utilice únicamente gasolina sin plomo.
El uso de gasolina con plomo provocará
graves averías en piezas internas del
motor tales como las válvulas, los aros
d el pistón, así como el sistema de esca-
pe.
NOTA
z Esta marca identifica el combustible
recomendado para este vehículo se-
gún especifica la reglamentación eu-
ropea (EN228).
z Cundo vaya a repostar, compruebe
que el boquerel del surtidor de gasoli-
na lleve la misma identificación.
El motor Yamaha ha sido diseñado para
funcionar con gasolina normal sin plomo de
95 octanos o más. Si se producen detona-
ciones (o autoencendido), utilice gasolina
de otra marca o súper sin plomo. El uso de
gasolina sin plomo prolonga la vida útil de
la bujía y reduce los costes de manteni-
miento.
Gasohol
Existen dos tipos de gasohol: gasohol con
etanol y gasohol con metanol. El gasohol
con etanol se puede utilizar si el contenido
de etanol no es superior al 10% (E10).
Yamaha no recomienda el uso de gasohol con metanol porque puede dañar el siste-
ma de combustible o provocar una dismi-
nución de las prestaciones del vehículo.
Gasolina recomen
dad a:
Gasolina normal sin plomo (Gaso-
hol [E10] aceptable)
Capaci dad d el depósito d e gasoli-
na: 13 L (3.4 US gal, 2.9 Imp.gal)
E10
UB74S0S0.book Page 19 Tuesday, May 2, 2017 10:56 AM

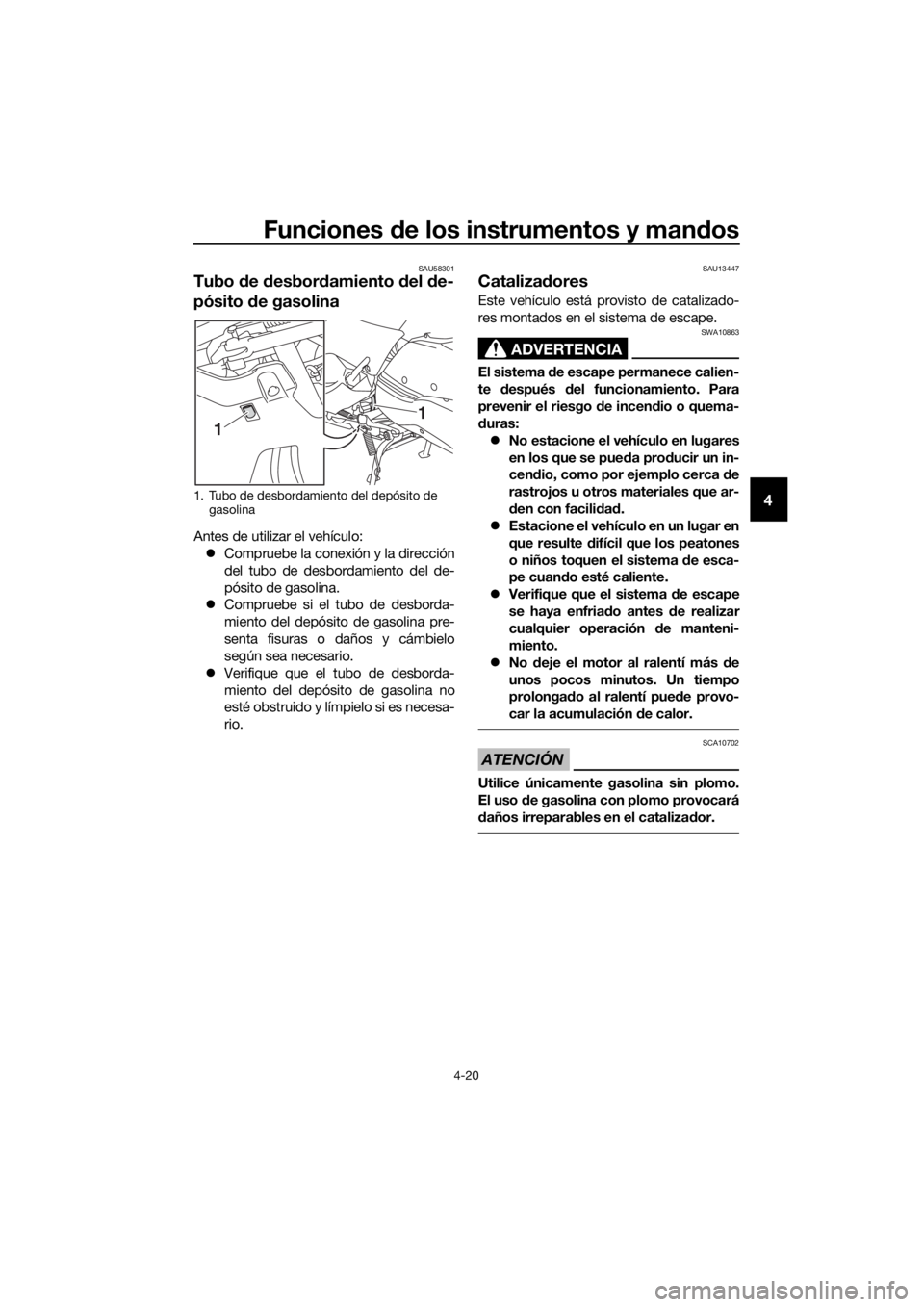

Funciones de los instrumentos y man dos
4-20
4
SAU58301
Tubo de desbor damiento del de-
pósito de gasolina
Antes de utilizar el vehículo:
z Compruebe la conexión y la dirección
del tubo de desbordamiento del de-
pósito de gasolina.
z Compruebe si el tubo de desborda-
miento del depósito de gasolina pre-
senta fisuras o daños y cámbielo
según sea necesario.
z Verifique que el tubo de desborda-
miento del depósito de gasolina no
esté obstruido y límpielo si es necesa-
rio.
SAU13447
Cataliza dores
Este vehículo está provisto de catalizado-
res montados en el sistema de escape.
ADVERTENCIA
SWA10863
El sistema de escape permanece calien-
te después del funcionamiento. Para
prevenir el riesgo de incen dio o quema-
d uras:
z No estacione el vehículo en lugares
en los que se pue da pro ducir un in-
cen dio, como por ejemplo cerca de
rastrojos u otros materiales que ar-
d en con facili dad .
z Estacione el vehículo en un lugar en
que resulte difícil que los peatones
o niños toquen el sistema de esca-
pe cuan do esté caliente.
z Verifique que el sistema de escape
se haya enfria do antes d e realizar
cualquier operación de manteni-
miento.
z No deje el motor al ralentí más de
unos pocos minutos. Un tiempo
prolonga do al ralentí pue de provo-
car la acumulación de calor.
ATENCIÓN
SCA10702
Utilice únicamente gasolina sin plomo.
El uso de gasolina con plomo provocará
d años irreparables en el cataliza dor.
1. Tubo de desbordamiento del depósito de
gasolina
1
1
UB74S0S0.book Page 20 Tuesday, May 2, 2017 10:56 AM

Funciones de los instrumentos y man dos
4-23
4
SAU78521
Parabrisas
La altura del parabrisas se puede ajustar en
dos posiciones según las preferencias del
conductor.
Para cambiar el parabrisas a la posición
alta

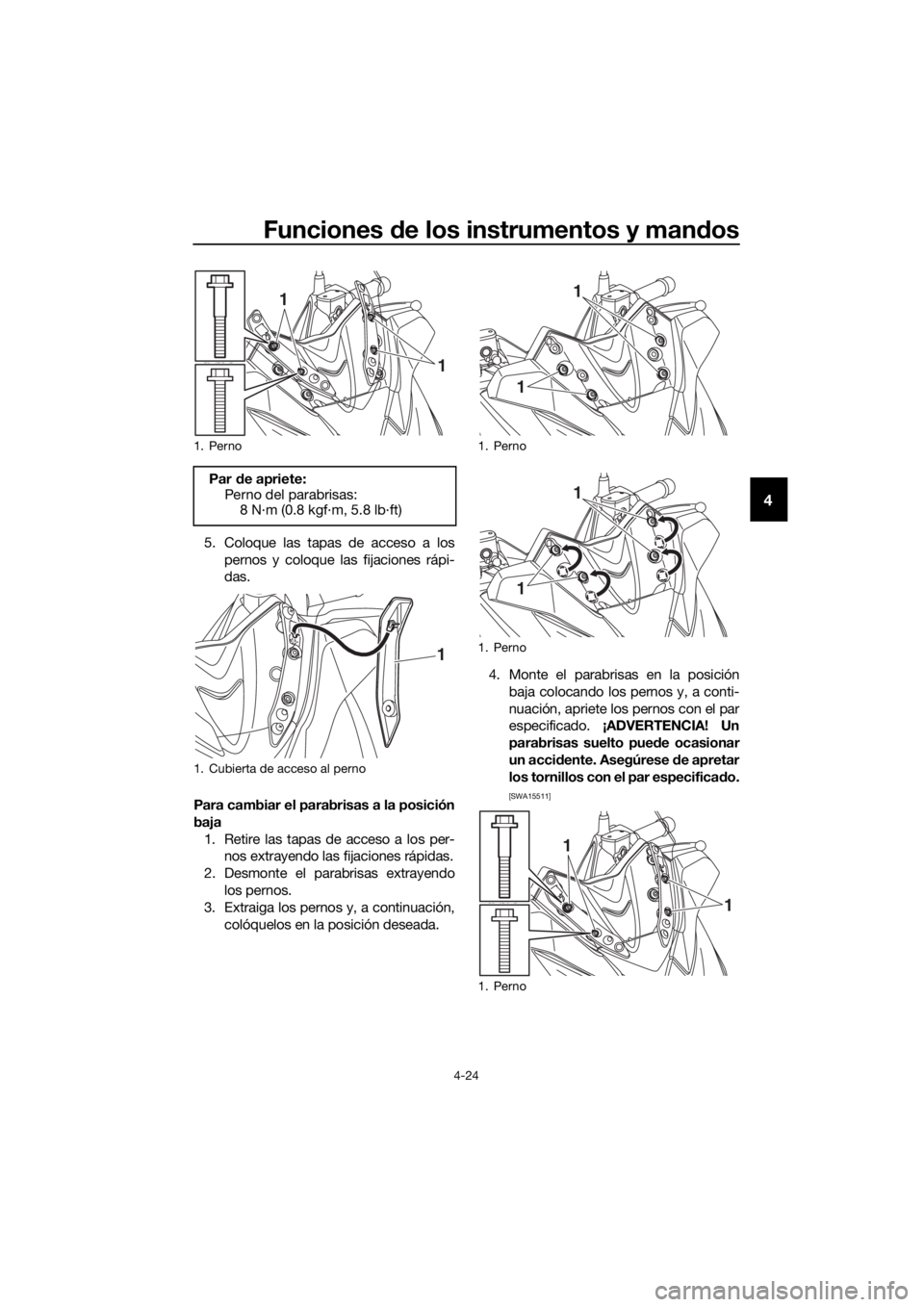

1. Retire las tapas de acceso a los per- nos extrayendo las fijaciones rápidas.
2. Desmonte el parabrisas extrayendo los pernos. 3. Extraiga los pernos y, a continuación,
colóquelos en la posición deseada.
4. Monte el parabrisas en la posición alta colocando los pernos y, a continua-
ción, apriete los pernos con el par es-
pecificado. ¡ADVERTENCIA! Un
parabrisas suelto pue de ocasionar
un acci dente. Asegúrese de apretar
los tornillos con el par especifica do.
[SWA15511]
1. Parabrisas
1. Fijación rápida
2. Cubierta de acceso al perno
1
2
1
1. Perno
1. Perno
1. Perno
1
1
1
1
1
1
UB74S0S0.book Page 23 Tuesday, May 2, 2017 10:56 AM

Funciones de los instrumentos y man dos
4-24
4
5. Coloque las tapas de acceso a los
pernos y coloque las fijaciones rápi-
das.

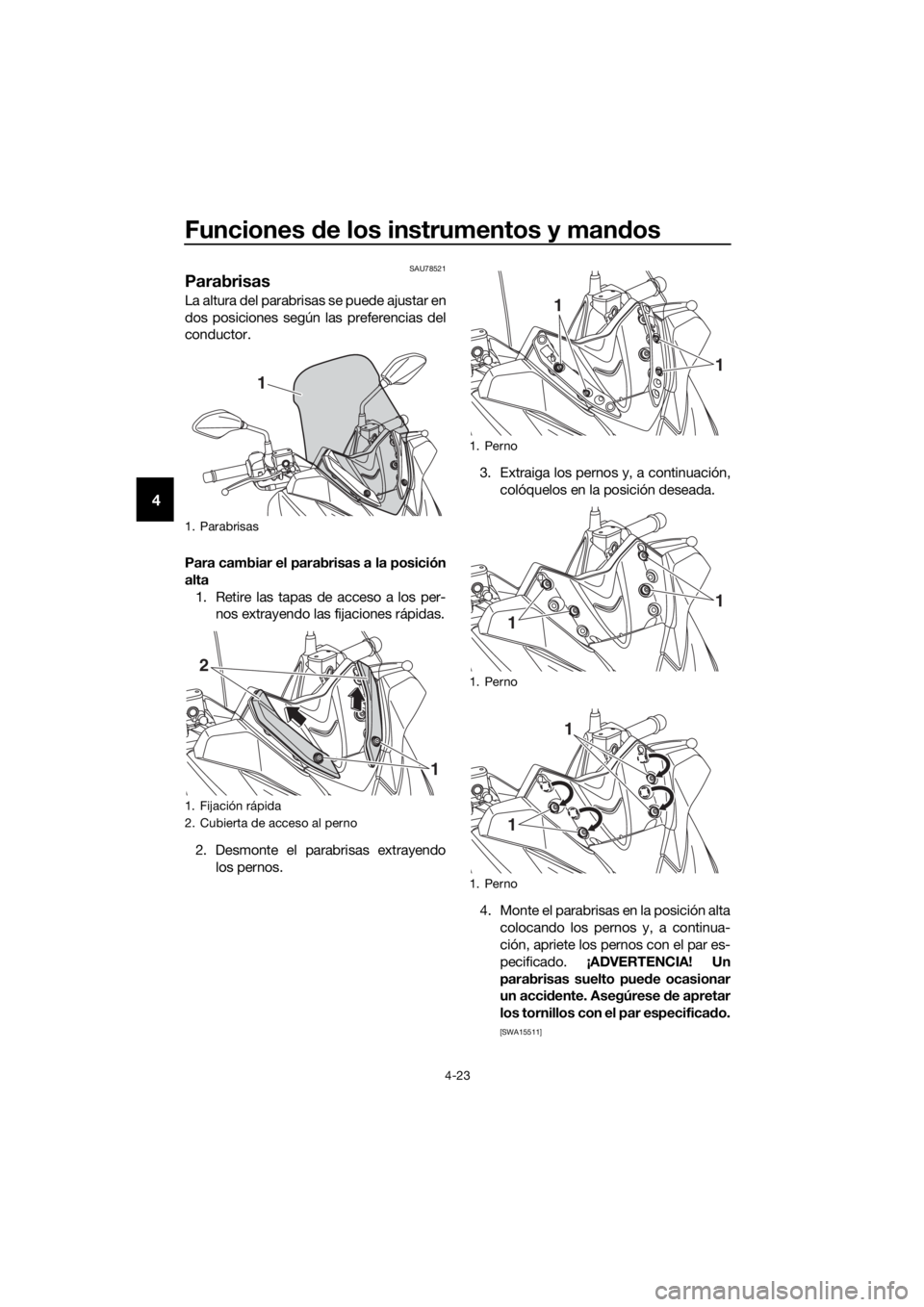

Para cambiar el parabrisas a la posición
baja 1. Retire las tapas de acceso a los per- nos extrayendo las fijaciones rápidas.
2. Desmonte el parabrisas extrayendo los pernos.
3. Extraiga los pernos y, a continuación,
colóquelos en la posición deseada. 4. Monte el parabrisas en la posición
baja colocando los pernos y, a conti-
nuación, apriete los pernos con el par
especificado. ¡ADVERTENCIA! Un
parabrisas suelto pue de ocasionar
un acci dente. Asegúrese de apretar
los tornillos con el par especifica do.
[SWA15511]
1. Perno
Par de apriete:
Perno del parabrisas: 8 N·m (0.8 kgf·m, 5.8 lb·ft)
1. Cubierta de acceso al perno
1
1
1
1. Perno
1. Perno
1. Perno
1
1
1
1
1
1
UB74S0S0.book Page 24 Tuesday, May 2, 2017 10:56 AM

Funciones de los instrumentos y man dos
4-26
4
SAU14893

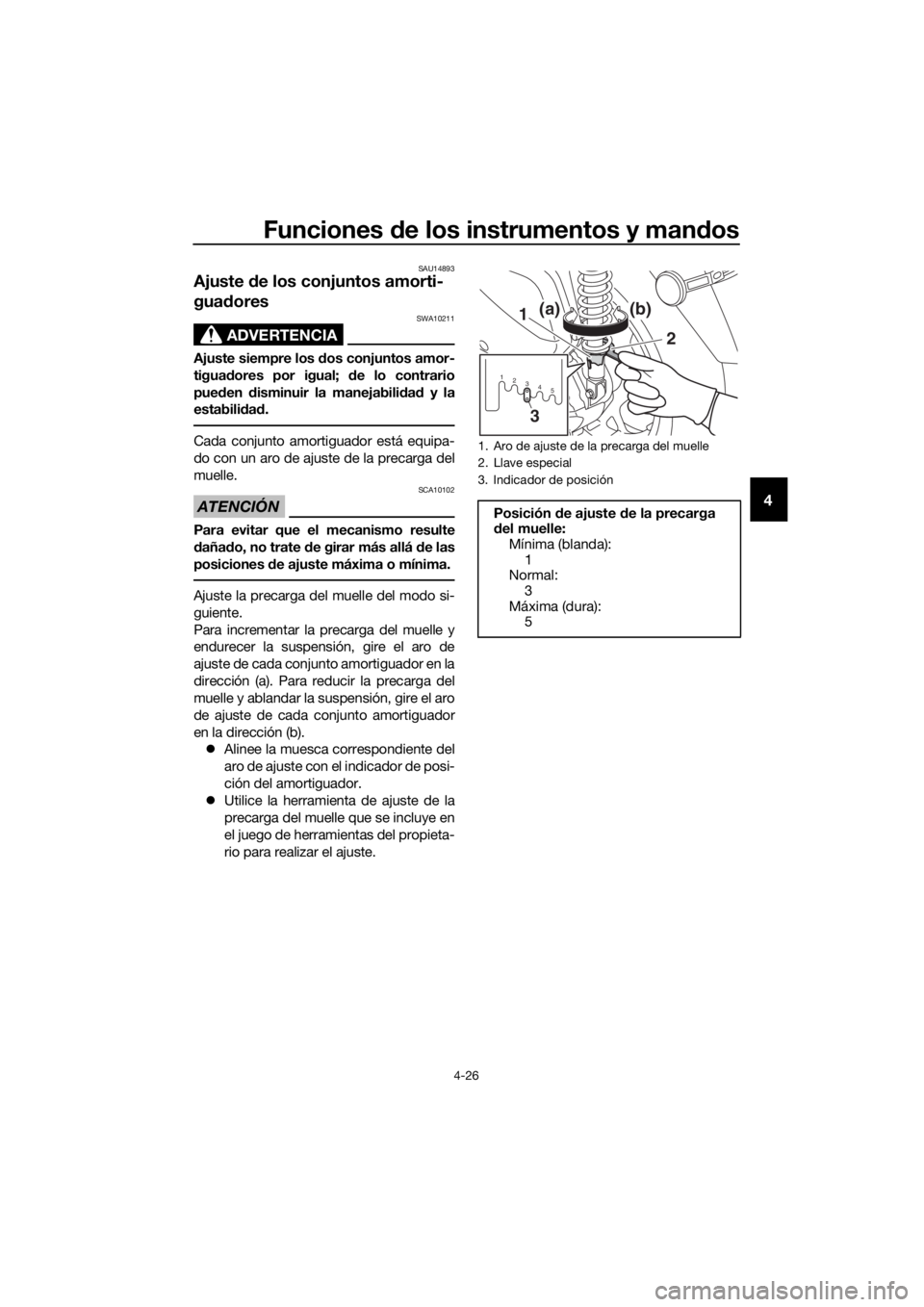

Ajuste de los conjuntos amorti-
gua dores
ADVERTENCIA
SWA10211
Ajuste siempre los d os conjuntos amor-
tigua dores por igual; de lo contrario
pue den disminuir la manejabili dad y la
estabili dad .
Cada conjunto amortiguador está equipa-
do con un aro de ajuste de la precarga del
muelle.
ATENCIÓN
SCA10102
Para evitar que el mecanismo resulte
dañad o, no trate de girar más allá d e las
posiciones de ajuste máxima o mínima.
Ajuste la precarga del muelle del modo si-
guiente.
Para incrementar la precarga del muelle y
endurecer la suspensión, gire el aro de
ajuste de cada conjunto amortiguador en la
dirección (a). Para reducir la precarga del
muelle y ablandar la suspensión, gire el aro
de ajuste de cada conjunto amortiguador
en la dirección (b).
z Alinee la muesca correspondiente del
aro de ajuste con el indicador de posi-
ción del amortiguador.
z Utilice la herramienta de ajuste de la
precarga del muelle que se incluye en
el juego de herramientas del propieta-
rio para realizar el ajuste.
1. Aro de ajuste de la precarga del muelle
2. Llave especial
3. Indicador de posición
Posición de ajuste de la precarga
d el muelle:
Mínima (blanda):
1
Normal: 3
Máxima (dura): 5
1 2345
2
1
(a)(b)
3
UB74S0S0.book Page 26 Tuesday, May 2, 2017 10:56 AM

Funciones de los instrumentos y man dos
4-27
4
SAU15306
Caballete lateral
El caballete lateral se encuentra en el lado
izquierdo del bastidor. Levante el caballete
lateral o bájelo con el pie mientras sujeta el
vehículo en posición vertical.
NOTA
El interruptor incorporado del caballete la-
teral forma parte del sistema de corte del
circuito de encendido, que corta el encen-
dido en determinadas situaciones. (Véase
la siguiente sección para una explicación
del sistema de corte del circuito de encen-
dido).
ADVERTENCIA
SWA10242
No se debe con ducir el vehículo con el
caballete lateral baja do o si éste no pue-
d e subirse correctamente (o no se man-
tiene arriba); de lo contrario, el caballete
lateral pue de tocar el suelo y d istraer al
con ductor, con el consiguiente riesgo
d e que éste pier da el control. El sistema
Yamaha de corte del circuito d e encen-
d id o ha si do diseña do para ayu dar al
con ductor a cumplir con la responsabili-
d ad d e subir el caballete lateral antes de
iniciar la marcha. Por tanto, compruebe
regularmente este sistema y hágalo re-
parar en un concesionario Yamaha si no
funciona correctamente.
SAU78690
Sistema de corte del circuito de
encen did o
El sistema de corte del circuito de encendi-
do funciona con el interruptor del caballete
lateral y los interruptores de la luz de freno.
Tiene las funciones siguientes.
z Impide que el motor arranque cuando
está bajado el caballete lateral.
z Impide que el motor arranque si no es-
tán accionados los frenos.
z Para el motor si se baja el caballete la-
teral.
Compruebe periódicamente el funciona-
miento del sistema de corte del circuito de
encendido conforme al procedimiento si-
guiente.
UB74S0S0.book Page 27 Tuesday, May 2, 2017 10:56 AM

Para su seguridad – comprobaciones previas
5-1
5
SAU63440
Revise el vehículo cada vez que lo utilice para estar seguro de que se encuentra en condi-
ciones de funcionamiento seguras. Observe siempre los procedimientos y programas de
revisión y mantenimiento que se describen en el manual.
ADVERTENCIA
SWA11152
Si no revisa o mantiene el vehículo correctamente aumentarán las posibili dad es de
acci dente o d años materiales. No utilice el vehículo si observa cualquier anomalía. Si
una anomalía no pue de resolverse me diante los proce dimientos que se facilitan en
este manual, haga revisar el vehículo en un concesionario Yamaha.
Antes de utilizar este vehículo, compruebe los puntos siguientes:
ELEMENTO COMPROBACIONES PÁGINA
Gasolina • Comprobar nivel en el depósito de gasolina.
• Poner gasolina si es necesario.
• Comprobar si existen fugas en la línea de combustible.
• Verificar que el tubo de desbordamiento del depósito de
gasolina no esté obstruido, agrietado o dañado y com-
probar la conexión del tubo. 4-18,
4-20
Aceite de motor • Comprobar nivel de aceite en el motor.
• Si es necesario, añadir aceite del tipo recomendado
hasta el nivel especificado.
• Comprobar si existen fugas. 7-9
Aceite de la transmi-
sión final • Comprobar si existen fugas.
7-11
Líqui do refrigerante • Comprobar nivel en el depósito de líquido refrigerante.
• Si es necesario, añadir líquido refrigerante del tipo reco-
mendado hasta el nivel especificado.
• Comprobar si existen fugas en el sistema de refrigera- ción. 7-12
Freno delantero • Comprobar funcionamiento.
• Si el funcionamiento es blando o esponjoso, solicitar a
un concesionario Yamaha que purgue el sistema hi-
dráulico.
• Compruebe el desgaste de las pastillas de freno.
• Cambiar si es necesario.
• Comprobar nivel de líquido en el depósito.
• Si es necesario, añada el líquido de freno recomendado hasta el nivel que se especifica.
• Comprobar si existen fugas en el sistema hidráulico. 7-21,
7-22, 7-22
UB74S0S0.book Page 1 Tuesday, May 2, 2017 10:56 AM
