Cuidad os y almacenamiento del scooter
8-2
8
mente y a continuación aplique un
protector en aerosol contra la co-
rrosión.
z Una limpieza ina decua da pue de da-
ñar las partes de plástico (como los
carenad os, paneles, parabrisas, la
óptica d el faro o del in dica dor, etc.)
y los silencia dores. Para limpiar el
plástico utilice únicamente un trapo
suave y limpio o una esponja y
agua. No obstante, si las piezas d e
plástico no qued an bien limpias con
agua, se pued e diluir en ella un de-
tergente suave. Se debe eliminar
con agua abun dante to do resi duo
d e detergente, pues este resulta
perju dicial para las piezas de plásti-
co.
z No utilice pro ductos químicos fuer-
tes para las piezas de plástico. Evi-
te utilizar trapos o esponjas que
hayan esta do en contacto con pro-
d uctos de limpieza fuertes o abrasi-
vos, disolventes o diluyentes,
combustible (gasolina), desoxi dan-
tes o antioxi dantes, líqui do de fre-
nos, anticongelante o electrólito.
z No utilice aparatos de lava do a
pre-
sión o limpia dores al vapor, ya que
pue de penetrar agua y deteriorar
las zonas siguientes: juntas ( de co-
jinetes de rue das y basculantes,
horquilla y frenos), componentes
eléctricos (acopla dores, conecto-
res, instrumentos interruptores y
luces), tubos respira deros y de ven-
tilación.
z Scooters provistos de parabrisas:
No utilice limpia dores fuertes o es-
ponjas duras, ya que pue den deslu-
cir o rayar. Algunos pro ductos de
limpieza para plásticos pue den de-
jar rayas sobre el parabrisas. Prue-
be el pro ducto sobre un pequeña
parte oculta del parabrisas para
asegurarse de que no d eja marcas. Si se raya el parabrisas, utilice un
pulimento
de cali dad para plásticos
d espués d e lavarlo.
Después de una utilización normal
Elimine la suciedad con agua tibia, un de-
tergente suave y una esponja blanda y lim-
pia, aclarando luego completamente con
agua limpia. Utilice un cepillo de dientes o
de botellas para limpiar los lugares de difícil
acceso. La suciedad incrustada y los in-
sectos se eliminarán más fácilmente si se
cubre la zona con un trapo húmedo duran-
te unos minutos antes de limpiarla.
Después de utilizar el vehículo con lluvia,
junto al mar o en calles donde se haya es-
parcido sal
La sal marina o la sal que se esparce en las
calles durante el invierno resultan suma-
mente corrosivas en combinación con el
agua; observe el procedimiento siguiente
cada vez que utilice el vehículo con lluvia,
junto al mar o en calles donde se haya es-
parcido sal.
NOTA
La sal esparcida en las calles durante el in-
vierno puede permanecer hasta bien entra-
da la primavera.
1. Lave el scooter con agua fría y un de-
tergente suave cuando el motor se
haya enfriado. ATENCIÓN: No utilice
agua caliente, ya que incrementa la
acción corrosiva de la sal.
[SCA10792]
2. Aplique un aerosol anticorrosión a to-
das las superficies de metal, incluidas
las superficies cromadas y chapadas
con níquel, para prevenir la corrosión.
Limpieza del parabrisas
No utilice limpiadores alcalinos o muy áci-
dos, gasolina, líquido de frenos ni cualquier
otro disolvente. Limpie el parabrisas con un
paño o esponja humedecidos con un de-
UB74S0S0.book Page 2 Tuesday, May 2, 2017 10:56 AM

Cuidad os y almacenamiento del scooter
8-3
8
tergente neutro y seguidamente enjuáguelo
con agua abundante. Como limpieza adi-
cional utilice Yamaha Windshield Cleaner u
otro limpiador de calidad. Algunos produc-
tos de limpieza para plásticos pueden dejar
rayas sobre el parabrisas. Antes de utilizar-
los haga una prueba en una zona que no
afecte a la visibilidad.
Después de la limpieza
1. Seque el scooter con una gamuza o un trapo absorbente.
2. Utilice un abrillantador de cromo para dar brillo a las piezas de cromo, alumi-
nio y acero inoxidable, incluido el sis-
tema de escape. (Con el abrillantador
puede incluso eliminarse la decolora-
ción térmica de los sistemas de esca-
pe de acero inoxidable).
3. Se recomienda aplicar un aerosol an- ticorrosión a todas las superficies de
metal, incluidas las superficies croma-
das y chapadas con níquel, para pre-
venir la corrosión.
4. Utilice aceite en aerosol como limpia- dor universal para eliminar todo resto
de suciedad.
5. Retoque los pequeños daños en la pintura provocados por piedras, etc.
6. Aplique cera a todas las superficies
pintadas.
7. Deje que el scooter se seque por completo antes de guardarlo o cubrir-
lo.
ADVERTENCIA
SWA10943
La presencia de contaminantes en los
frenos o en los neumáticos pued e pro-
vocar la pér did a de control.
z Verifique que no haya aceite o cera
en los frenos o en los neumáticos.
Si es preciso, limpie los discos y los
forros de freno con un limpia dor
normal de discos de freno o aceto-
na, y lave los neumáticos con agua
tibia y un detergente suave. z
Antes de utilizar el scooter pruebe
los frenos y su comportamiento en
las curvas.
ATENCIÓN
SCAU0022
z Aplique aceite en aerosol y cera d e
forma mo dera da, eliminan do los
excesos.
z No aplique nunca aceite o cera so-
bre piezas de goma, piezas de plás-
tico o las ópticas del faro, el piloto
trasero y los in dica dores; trátelos
con un pro ducto a decuad o para su
mantenimiento.
z Evite el uso de compuestos abri-
llanta dores abrasivos que pue den
d esgastar la pintura.
NOTA
z Solicite consejo a un concesionario
Yamaha acerca de los productos que puede utilizar.
z Con el lavado, la lluvia o los climas hú-
medos la óptica del faro se puede em-
pañar. Encender el faro durante un
breve periodo ayudará a eliminar la
humedad de la óptica.
UB74S0S0.book Page 3 Tuesday, May 2, 2017 10:56 AM

Especificaciones
9-1
9
Dimensiones:
Longitud total:2185 mm (86.0 in)
Anchura total:
775 mm (30.5 in)
Altura total: 1415/1465 mm (55.7/57.7 in)
Altura del asiento: 795 mm (31.3 in)
Distancia entre ejes:
1540 mm (60.6 in)
Holgura mínima al suelo: 135 mm (5.31 in)
Radio de giro mínimo: 2.6 m (8.53 ft)
Peso:
Peso en orden de marcha:
179 kg (395 lb)
Motor:
Ciclo de combustión:4 tiempos
Sistema de refrigeración:
Refrigerado por líquido
Sistema de válvulas: SOHC
Número de cilindros: Monocilindro
Cilindrada:
292 cm³
Calibre × Carrera:
70.0 × 75.9 mm (2.76 × 2.99 in)
Relación de compresión: 10.9 : 1
Sistema de arranque:
Arranque eléctrico
Sistema de lubricación: Cárter húmedo
Aceite de motor:
Marca recomendada:
YAMALUBE
Grados de viscosidad SAE: 10W-40
Calidad de aceite de motor recomendado: API servicio tipo SG o superior, norma
JASO MA o MB
Cantidad de aceite de motor: Cambio de aceite: 1.50 L (1.59 US qt, 1.32 Imp.qt)
Con desmontaje del filtro de aceite: 1.60 L (1.69 US qt, 1.41 Imp.qt)
Aceite de la transmisión final:
Tipo:
Aceite de motor SAE 10W-30 tipo SE o
superior o aceite de engranajes SAE 85W
GL-3
Cantidad: 0.20 L (0.21 US qt, 0.18 Imp.qt)
Canti dad d e líqui do refrigerante:
Depósito de líquido refrigerante (hasta la
marca de nivel máximo):
0.18 L (0.19 US qt, 0.16 Imp.qt)
Radiador (incluidas todas las rutas):
1.10 L (1.16 US qt, 0.97 Imp.qt)
Filtro de aire:
Elemento del filtro de aire:
Elemento de papel revestido con aceite
Combustible:
Combustible recomendado:
Gasolina normal sin plomo (Gasohol [E10]
aceptable)
Capacidad del depósito de combustible:
13 L (3.4 US gal, 2.9 Imp.gal)
Cantidad de reserva de combustible: 2.4 L (0.63 US gal, 0.53 Imp.gal)
Inyección de gasolina:
Cuerpo del acelerador:
Marca ID:B741 00
Bujía(s):
Fabricante/modelo: NGK/LMAR8A-9
Distancia entre electrodos de la bujía: 0.8–0.9 mm (0.031–0.035 in)
Embrague:
Tipo de embrague:Seco, centrífugo, zapata
Transmisión:
Relación de reducción primaria:
1.000
Transmisión final: Correa
Relación de reducción secundaria: 7.590 (48/18 x 37/13)
Tipo de transmisión:
Correa trapezoidal automática
Chasis:
Tipo de bastidor:Bastidor en J
Ángulo del eje delantero:
26.5 grados
UB74S0S0.book Page 1 Tuesday, May 2, 2017 10:56 AM

Especificaciones
9-2
9
Distancia entre perpendiculares:95 mm (3.7 in)
Neumático delantero:
Tipo:
Sin cámara
Tamaño: 120/70-15 M/C 56P
Fabricante/modelo: DUNLOP/SCOOTSMART
Neumático trasero:
Tipo: Sin cámara
Tamaño: 140/70-14 M/C 62P
Fabricante/modelo: DUNLOP/SCOOTSMART
Carga:
Carga máxima: 161 kg (355 lb)
(Peso total del conductor, el pasajero, el
equipaje y los accesorios)
Presión de aire del neumático (me did a
en neumáticos en frío):
1 persona:
Delantero:200 kPa (2.00 kgf/cm², 29 psi)
Trasero: 225 kPa (2.25 kgf/cm², 33 psi)
2 personas:
Delantero:200 kPa (2.00 kgf/cm², 29 psi)
Trasero:
225 kPa (2.25 kgf/cm², 33 psi)
Rue da delantera:
Tipo de rueda:
Rueda de fundición
Tamaño de la llanta:
J15M/C x MT3.5
Rue da trasera:
Tipo de rueda:
Rueda de fundición
Tamaño de la llanta:
J14M/C x MT4.0
Freno delantero:
Tipo:
Freno hidráulico monodisco
Líquido de frenos especificado:
DOT 4
Freno trasero:
Tipo:Freno hidráulico monodisco
Líquido de frenos especificado:
DOT 4
Suspensión delantera:
Tipo:
Horquilla telescópica
Muelle:
Muelle espiral
Amortiguador: Amortiguador hidráulico
Trayectoria de la rueda: 110 mm (4.3 in)
Suspensión trasera:
Tipo:
Basculante unitaria
Muelle: Muelle espiral
Amortiguador: Amortiguador hidráulico
Trayectoria de la rueda:
79 mm (3.1 in)
Sistema eléctrico:
Sistema de tensión:12 V
Sistema de encendido:
TCI
Sistema estándar: Magneto CA
Batería:
Modelo:
GTZ8V
Voltaje, capacidad: 12 V, 7.0 Ah (10 HR)
Potencia de la bombilla:
Faro:
LED
Luz de freno y posterior: LED
Luz de intermitencia delantera: 10.0 W
Luz de intermitencia trasera:
10.0 W
Luz auxiliar: LED
Luz de la matrícula: 5.0 W
Luz de instrumentos:
LED
UB74S0S0.book Page 2 Tuesday, May 2, 2017 10:56 AM

Especificaciones
9-3
9
Luz indicadora de luz de carretera:LED
Luz indicadora de intermitencia: LED
Luz de aviso de avería en el motor:
LED
Luz de aviso del sistema ABS: LED
Luz indicadora del sistema de llave
inteligente: LED
Indicador/luz de aviso del sistema de control
de tracción: LED
Fusible:
Fusible principal:20.0 A
Fusible principal 2:
7.5 A
Fusible terminal 1: 2.0 A
Fusible del sistema de intermitencia: 10.0 A
Fusible del sistema de intermitencia 2:
7.5 A
Fusible del motor del ventilador del radiador: 7.5 A
Fusible de los intermitentes y de las luces de
emergencia: 7.5 A
Fusible de la unidad de control del sistema
ABS: 7.5 A
Fusible del motor del sistema ABS: 30.0 A
Fusible del solenoide del ABS:
15.0 A
Fusible de respuesta: 2.0 A
Fusible de repuesto: 7.5 A
UB74S0S0.book Page 3 Tuesday, May 2, 2017 10:56 AM

Información para el consumidor
10-1
10
SAU53562

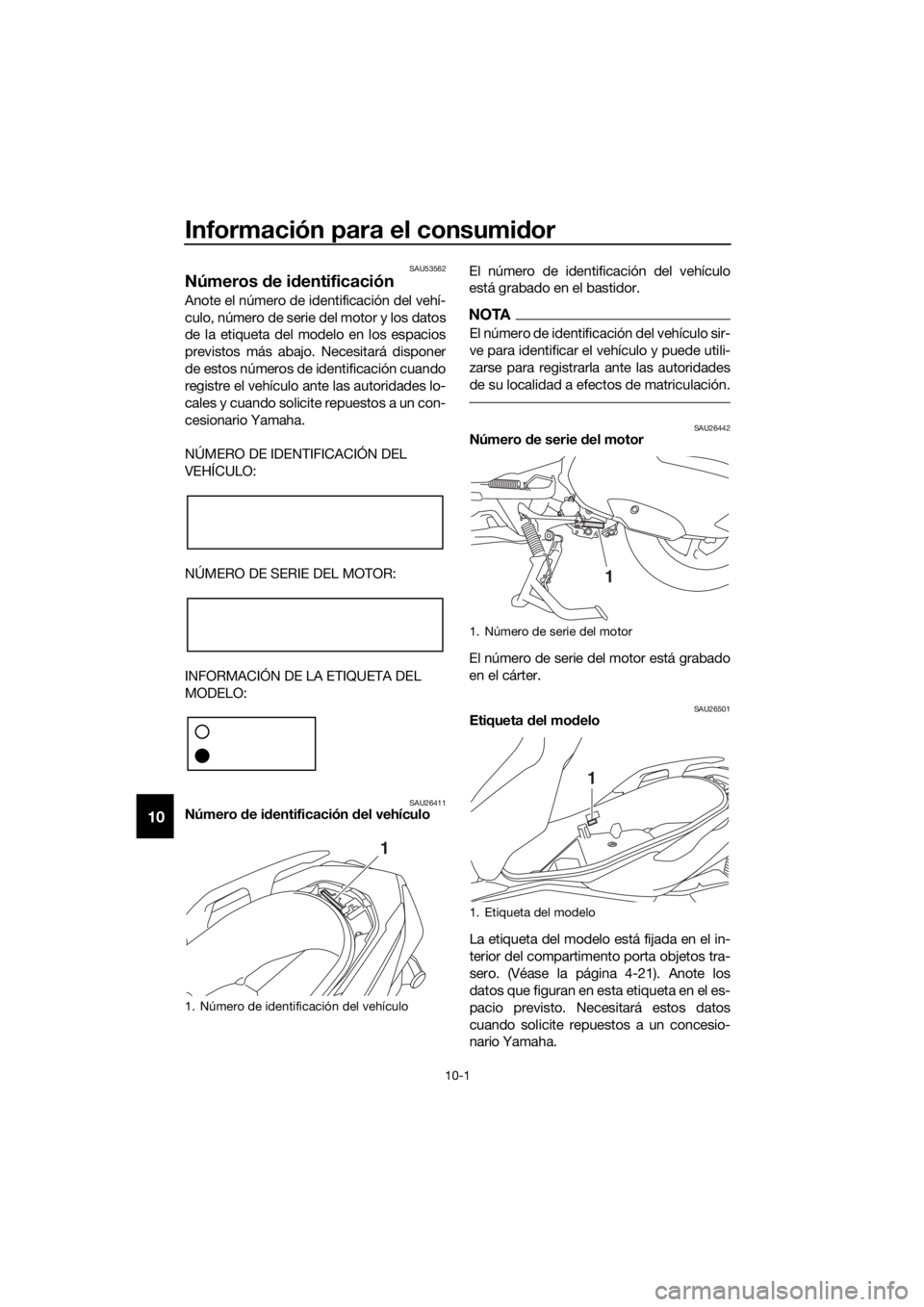

Números de i dentificación
Anote el número de identificación del vehí-
culo, número de serie del motor y los datos
de la etiqueta del modelo en los espacios
previstos más abajo. Necesitará disponer
de estos números de identificación cuando
registre el vehículo ante las autoridades lo-
cales y cuando solicite repuestos a un con-
cesionario Yamaha.
NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:
NÚMERO DE SERIE DEL MOTOR:
INFORMACIÓN DE LA ETIQUETA DEL
MODELO:
SAU26411Número de i dentificación del vehículo El número de identificación del vehículo
está grabado en el bastidor.
NOTA
El número de identificación del vehículo sir-
ve para identificar el vehículo y puede utili-
zarse para registrarla ante las autoridades
de su localidad a efectos de matriculación.
SAU26442Número
de serie d el motor
El número de serie del motor está grabado
en el cárter.
SAU26501Etiqueta del mo delo
La etiqueta del modelo está fijada en el in-
terior del compartimento porta objetos tra-
sero. (Véase la página 4-21). Anote los
datos que figuran en esta etiqueta en el es-
pacio previsto. Necesitará estos datos
cuando solicite repuestos a un concesio-
nario Yamaha.
1. Número de identificación del vehículo
1
1. Número de serie del motor
1. Etiqueta del modelo
1
1
UB74S0S0.book Page 1 Tuesday, May 2, 2017 10:56 AM

Información para el consumidor
10-2
10
SAU69910
Conector de diagnóstico
El conector de diagnóstico está situado
como se muestra.
SAU74701
Registro de datos del vehículo
E n l a E CU de es t e m o d el o s e g u ar d an a l g u -
nos datos del vehículo que sirven para el
diagnóstico de fallos y que se utilizan, asi-
mismo, a efectos de investigación y desa-
rrollo. Estos datos se cargan únicamente
cuando se conecta al vehículo una herra-
mienta de diagnóstico especial Yamaha,
por ejemplo cuando se realizan comproba-
ciones de mantenimiento o procedimientos
de servicio.
Aunque los sensores y los datos que se re-
gistran varían según el modelo, los princi-
pales tipos de datos son:
z Datos del estado del vehículo y del
funcionamiento del motor
z Datos relacionados con la inyección
de gasolina y las emisiones
Yamaha no comunicará estos datos a ter- ceros excepto:
z Con el consentimiento del propietario
del vehículo
z Cuando la ley le obligue a ello
z Para su uso por parte de Yamaha en
un litigio
z A efectos generales de investigación
por parte de Yamaha, cuando los da-
tos no están relacionados con un ve-
hículo o un propietario concretos
1. Conector de diagnóstico
1
UB74S0S0.book Page 2 Tuesday, May 2, 2017 10:56 AM

11-1
11
Index
A
ABS ....................................................... 4-14
Aceite de la transmisión final ................ 7-11
Aceite del motor y filtro........................... 7-9
Aceleración y desaceleración ................. 6-3
Almacenamiento ..................................... 8-4
Arranque del motor ................................. 6-2
Aspectos de seguridad en la
conducción ........................................... 1-5
B
Batería................................................... 7-28
Bombilla de la luz de la matrícula,
cambio................................................ 7-33
Bombona ................................................ 7-9
Bujía, comprobación............................... 7-8
C
Caballete central y caballete lateral, comprobación y engrase.................... 7-26
Caballete lateral .................................... 4-27
Cables, comprobación y engrase ......... 7-24
Catalizador............................................ 4-20
Cojinetes de las ruedas,
comprobación .................................... 7-27
Color mate, precaución .......................... 8-1
Combustible ......................................... 4-18
Compartimentos portaobjetos .............. 4-21
Conector de diagnóstico ...................... 10-2
Conjuntos amortiguadores, ajuste........ 4-26
Conmutador de luces/interruptor de ráfagas........................................... 4-12
Consumo de gasolina, consejos
para reducirlo ....................................... 6-4
Correa trapezoidal, comprobación ....... 7-24
Cuadros de identificación de averías ... 7-35
Cuidados ................................................ 8-1
D
Dirección, comprobación ..................... 7-27
E
Especificaciones ..................................... 9-1
Estacionamiento ..................................... 6-5
Etiqueta del modelo .............................. 10-1
F
Faros ..................................................... 7-31
Filtro de aire y filtros de aire de la caja de la correa trapezoidal .............. 7-14
Frenada ................................................... 6-4
Fusibles, cambio ................................... 7-29
H
Holgura de la válvula ............................ 7-18
Horquilla delantera, comprobación ...... 7-26
I
Identificación de averías....................... 7-34
Información relativa a la seguridad ........ 1-1
Inicio de la marcha ................................. 6-3
Interruptor de intermitencia .................. 4-12
Interruptor de la bocina ........................ 4-12
Interruptor de luces de emergencia ..... 4-12
Interruptor de paro/marcha/ arranque ............................................. 4-12
Interruptores del manillar ..................... 4-12
Interruptor principal ................................ 3-7
Interruptor TRIP/INFO .......................... 4-13
J
Juego de herramientas........................... 7-2
Juego libre de las manetas de freno delantero y trasero, comprobación.... 7-21
Juego libre del puño del acelerador,
comprobación .................................... 7-17
L
Líquido de freno, comprobación .......... 7-22
Líquido de frenos, cambio ................... 7-23
Líquido refrigerante .............................. 7-12
Llave inteligente ..................................... 3-5
Llave, manipulación de las llaves inteligentes y mecánicas ...................... 3-3
Luces de posición ................................ 7-31
Luces indicadoras de intermitencia ....... 4-1
Luces indicadoras y de aviso ................. 4-1
Luz de aviso de avería del motor ........... 4-1
Luz de aviso del sistema ABS ................ 4-1
Luz de freno/piloto trasero ................... 7-32
Luz de los intermitentes delanteros ..... 7-32
Luz indicadora del sistema de control de tracción ........................................... 4-2
Luz indicadora del sistema de llave inteligente............................................. 4-2
M
Maneta del freno, delantero ................. 4-13
Maneta del freno, trasero ..................... 4-14
Manetas de freno, engrase .................. 7-25
Mantenimiento, sistema de control de emisiones ........................................ 7-3
Mantenimiento y engrase, periódicos .... 7-4
Modo de emergencia ........................... 7-37
N
Neumáticos .......................................... 7-18
Número de identificación del vehículo .............................................. 10-1
Número de serie del motor................... 10-1
Números de identificación ................... 10-1
UB74S0S0.book Page 1 Tuesday, May 2, 2017 10:56 AM
