Sistema de llave inteligente
3-2
3
En tales situaciones, cambie la llave in-
teligente de lugar y repita la operación.
Si sigue sin funcionar, utilice el vehículo
en mo do d e emergencia. (Véase la pági-
na 7-37).
NOTA
Para que la batería del vehículo no se des-
cargue, el sistema de llave inteligente se
desconecta aproximadamente 9 días des-
pués de la última utilización del vehículo (la
función de respuesta queda desactivada).
En ese caso, basta pulsar el mando del in-
terruptor principal para reactivar el sistema
de llave inteligente.
SAU76450

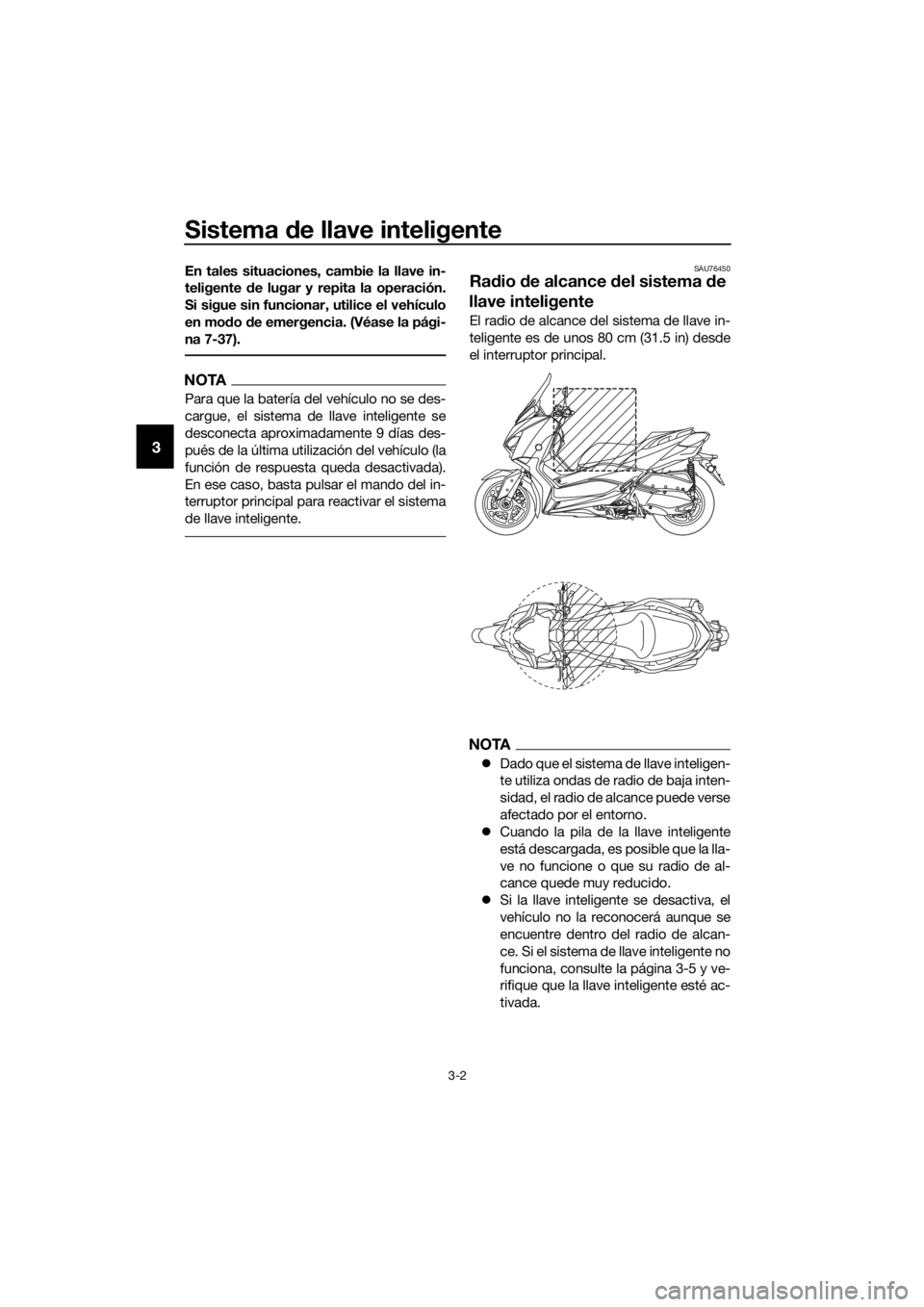

Ra dio de alcance del sistema de
llave inteligente
El radio de alcance del sistema de llave in-
teligente es de unos 80 cm (31.5 in) desde
el interruptor principal.
NOTA
z Dado que el sistema de llave inteligen-
te utiliza ondas de radio de baja inten-
sidad, el radio de alcance puede verse
afectado por el entorno.
z Cuando la pila de la llave inteligente
está descargada, es posible que la lla-
ve no funcione o que su radio de al-
cance quede muy reducido.
z Si la llave inteligente se desactiva, el
vehículo no la reconocerá aunque se
encuentre dentro del radio de alcan-
ce. Si el sistema de llave inteligente no
funciona, consulte la página 3-5 y ve-
rifique que la llave inteligente esté ac-
tivada.
UB74S0S0.book Page 2 Tuesday, May 2, 2017 10:56 AM

Sistema de llave inteligente
3-4
3
Si la batería del vehículo está descargada,
se puede utilizar la llave mecánica para
abrir el asiento. Lleve consigo una llave
mecánica ad emás de la llave inteligente.
Si pierde la llave inteligente o se descarga
la batería de la llave, puede utilizar el núme-
ro de identificación para usar el vehículo en
modo de emergencia. (Véase la página
7-37). Anote el número de i dentificación
en caso de emergencia.
Si pierde la llave inteligente y desconoce el
número de identificación, será necesario
cambiar todo el sistema de llave inteligente
a un coste considerable. Guarde la tarjeta
con el número de i dentificación en un lu-
gar seguro.
ATENCIÓN
SCA21573
La llave inteligente contiene componen-
tes electrónicos de precisión. Observe
las precauciones siguientes para evitar
posibles fallos o d años.
z No sitúe o guar de la llave inteligen-
te en un compartimento portaobje-
tos. La llave inteligente pue de
resultar dañad a por efecto d e las vi-
braciones de marcha o el calor ex-
cesivo.
z No deje caer ni d oble ni golpee la
llave inteligente.
z No sumerja la llave inteligente en
agua u otros líqui dos.
z No coloque objetos pesa dos sobre
la llave inteligente ni la someta a
una tensión excesiva.
z No deje la llave inteligente en un si-
tuar expuesto a la luz solar directa,
alta temperatura o hume dad eleva-
d a.
z No perfore ni trate de mo dificar la
llave inteligente.
z Mantenga la llave inteligente aleja-
da de campos magnéticos intensos
y objetos magnéticos como sujeta-
llaves, televisores y or denad ores. z
Mantenga la llave inteligente aleja-
da de aparatos mé dicos eléctricos.
z Evite el contacto de aceites, puli-
mentos, combustible o cualquier
prod ucto químico fuerte con la llave
inteligente. La llave inteligente pue-
d e decolorarse o agrietarse.
NOTA
z La pila de la llave inteligente dura
aproximadamente dos años; no obs-
tante, esta duración puede variar se-
gún las condiciones de
funcionamiento.
z Cambie la pila de la llave si la luz indi-
cadora del sistema de llave inteligente
parpadea durante 20 segundos cuan-
do se da el contacto o si no se encien-
de cuando se pulsa el botón de la
llave. (Véase la página 3-6). Si el siste-
ma sigue sin funcionar después de
cambiar la pila de la llave, compruebe
la batería del vehículo y haga revisar el
vehículo en un concesionario
Yamaha.
z Si la llave inteligente recibe ondas de
radio de forma continua, la pila se
descargará rápidamente. (Por ejem-
plo, en proximidad de aparatos eléc-
tricos como televisores, radios u
ordenadores).
z Puede registrar un máximo de seis lla-
ves inteligentes en el mismo vehículo.
Si necesita llaves inteligentes de re-
puesto, consulte a un concesionario
Yamaha.
z Si pierde la llave inteligente, póngase
en contacto inmediatamente con un
concesionario Yamaha para evitar el
robo del vehículo.
UB74S0S0.book Page 4 Tuesday, May 2, 2017 10:56 AM

Sistema de llave inteligente
3-5
3
SAU76471
Llave inteligente
Activación/ desactivación de la llave in-
teligente
Pulse el botón de la llave inteligente duran-
te aproximadamente 1 segundo para acti-
var o desactivar la llave inteligente. Cuando
la llave inteligente está desactivada no se
puede utilizar el vehículo aunque se sitúe la
llave dentro del radio de alcance. Para utili-
zar el vehículo active la llave inteligente y si-
túela dentro del radio de alcance.
Para comprobar si la llave inteligente
está activa da o d esactiva da
Pulse el botón de la llave inteligente para
comprobar su estado de funcionamiento.
Luz indicadora de la llave inteligente: z Parpadeo corto (0.1 segundos): la lla-
ve está activada.
z Parpadeo largo (0.5 segundos): la lla-
ve está desactivada.
Función de respuesta a d istancia
Pulse el botón de la llave inteligente para
utilizar la función de respuesta a distancia.
El zumbador suena dos veces y todos los
intermitentes parpadean dos veces. Esta
función resulta muy útil para localizar el ve-
hículo en un parking y otros lugares. Para activar o d
esactivar el zumba dor de
respuesta
El zumbador, que suena cuando se utiliza
la función de respuesta, puede activarse o
desactivarse del modo siguiente.
1. Active la llave inteligente y sitúela den- tro del radio de alcance.
2. Gire el interruptor principal a “OFF” y,
a continuación, pulse una vez el man-
do del interruptor principal.
3. Antes de que transcurran 9 segundos,
mantenga de nuevo pulsado el mando
durante 5 segundos.
4. El ajuste queda completado cuando
suena el zumbador.
Si el zumbador:z Suena dos veces: está desacti-
vado.
z Suena una vez: está activado.
1. Luz indicadora de la llave inteligente
2. Botón de la llave inteligente
1
2
UB74S0S0.book Page 5 Tuesday, May 2, 2017 10:56 AM

Sistema de llave inteligente
3-6
3
SAU76481
Cambio de la pila de la llave inte-
ligente
Cambie la pila en las situaciones siguien-
tes.
z La luz indicadora del sistema de llave
inteligente parpadea durante unos 20
segundos cuando se da el contacto
del vehículo.
z La función de respuesta no funciona
cuando se pulsa el botón de la llave.
ADVERTENCIA
SWA14724
zLa pila y otras piezas extraíbles
pue den provocar lesiones en caso
d e ingestión. Mantenga la pila y
otras piezas extraíbles fuera del al-
cance de los niños.
z No exponga la pila a la luz solar di-
recta u otras fuentes de calor.
ATENCIÓN
SCA15784
z Utilice un trapo cuan do abra la llave
inteligente con un d estornillador. El
contacto directo con objetos duros
pue de dañar o rayar la llave inteli-
gente.
z Tome precauciones para evitar que
la junta estanca resulte dañad a o se
ensucie.
z No toque los circuitos y terminales
internos. Pue de provocar fallos. z
No fuerce excesivamente la llave in-
teligente cuan do vaya a cambiar la
pila.
z Verifique que la pila que de correc-
tamente coloca da. Verifique la di-
rección del la do positivo/“+” d e la
pila.
Para cambiar la pila de la llave inteligen-
te 1. Abra la llave inteligente como se
muestra.
2. Desmonte la batería.
NOTA
Deseche la pila de acuerdo con los regla-
mentos locales.
3. Instale una pila nueva como se mues- tra. Observe la polaridad.
1. Luz indicadora del sistema de llave inteligente “ ”
1
1. Batería
Pila especifica da:
CR2032
1
UB74S0S0.book Page 6 Tuesday, May 2, 2017 10:56 AM

Sistema de llave inteligente
3-7
3
4. Cierre la llave in teligente presionando
con suavidad.
SAU76892
Interruptor principal
El interruptor principal se utiliza para dar y
quitar el contacto del vehículo, bloquear y
desbloquear la dirección y abrir el asiento,
la cubierta del tapón del depósito de gaso-
lina y el compartimento portaobjetos A.
Después de pulsar el mando del interruptor
principal y una vez efectuada la confirma-
ción con la llave inteligente, se puede girar
el interruptor principal mientras la luz indi-
cadora del sistema de llave inteligente está
encendida (aproximadamente 4 segun-
dos).
1. Batería
1
1. Interruptor principal
2. Mando del interruptor principal
1. Luz indicadora del sistema de llave inteligente “ ”
2
1
1
UB74S0S0.book Page 7 Tuesday, May 2, 2017 10:56 AM

Sistema de llave inteligente
3-8
3
ADVERTENCIA
SWA18720
No gire nunca el interruptor principal a
“OFF”, “ ” u “OPEN” con el vehículo en
marcha. De lo contrario, el sistema eléc-
trico se desconectará y pue de per der el
control o sufrir un acci dente.
NOTA
No pulse repetidamente el mando del inte-
rruptor principal ni gire el interruptor princi-
pal en uno y otro sentido más allá del uso
normal. De lo contrario, para proteger el in-
terruptor principal contra posibles daños, el
sistema de llave inteligente se deshabilita
temporalmente y la luz indicadora del siste-
ma de llave inteligente parpadea. En tal ca-
so, espere hasta que la luz indicadora deje
de parpadear antes de volver a utilizar el in-
terruptor principal.

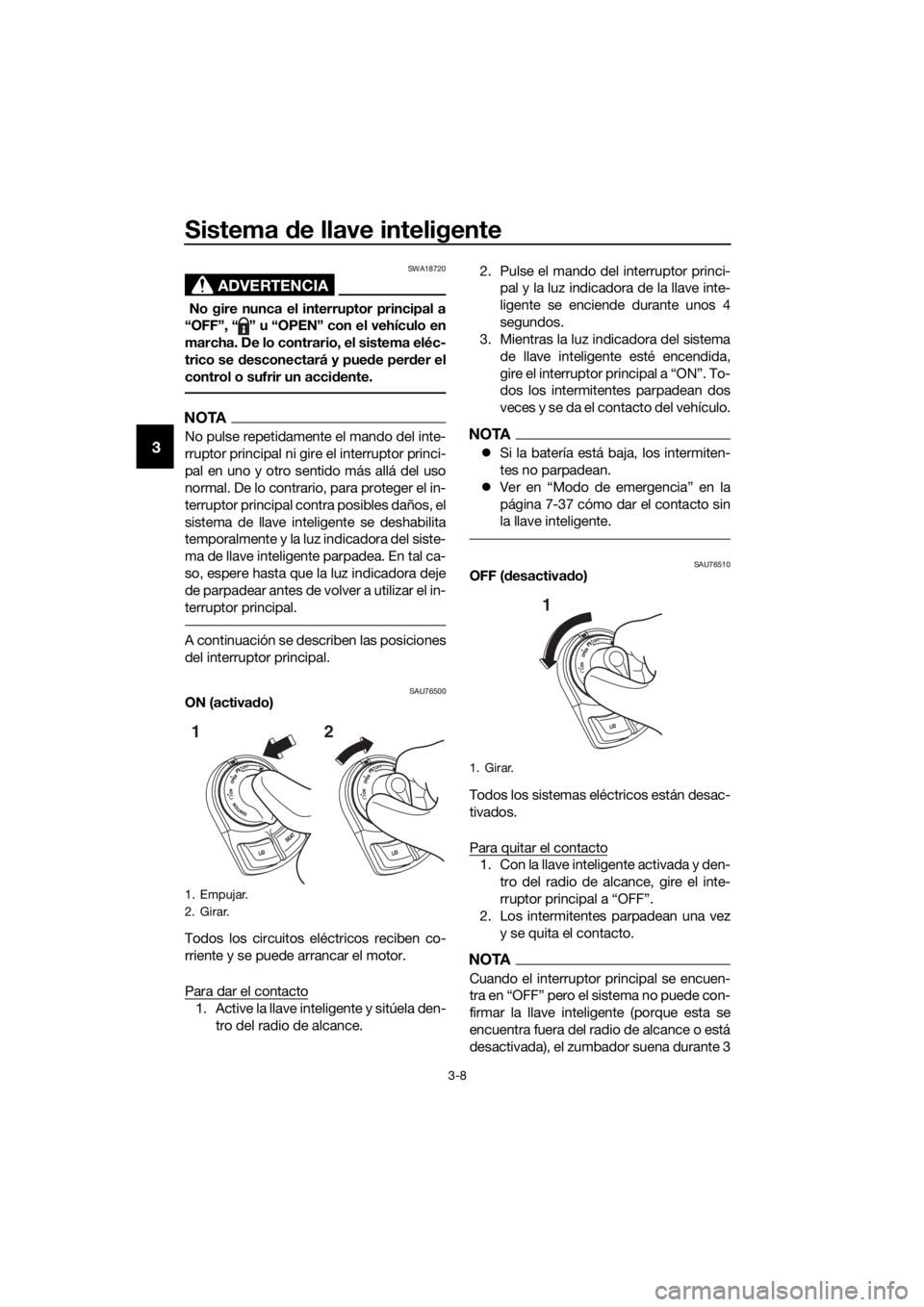

A continuación se describen las posiciones
del interruptor principal.
SAU76500ON (activa do)
Todos los circuitos eléctricos reciben co-
rriente y se puede arrancar el motor.
Para dar el contacto
1. Active la llave inteligente y sitúela den- tro del radio de alcance. 2. Pulse el mando del interruptor princi-
pal y la luz indicadora de la llave inte-
ligente se enciende durante unos 4
segundos.
3. Mientras la luz indicadora del sistema
de llave inteligente esté encendida,
gire el interruptor principal a “ON”. To-
dos los intermitentes parpadean dos
veces y se da el contacto del vehículo.
NOTA
zSi la batería está baja, los intermiten-
tes no parpadean.
z Ver en “Modo de emergencia” en la
página 7-37 cómo dar el contacto sin
la llave inteligente.
SAU76510OFF ( desactivad o)
Todos los sistemas eléctricos están desac-
tivados.
Para quitar el contacto
1. Con la llave inteligente activada y den- tro del radio de alcance, gire el inte-
rruptor principal a “OFF”.
2. Los intermitentes parpadean una vez
y se quita el contacto.
NOTA
Cuando el interruptor principal se encuen-
tra en “OFF” pero el sistema no puede con-
firmar la llave inteligente (porque esta se
encuentra fuera del radio de alcance o está
desactivada), el zumbador suena durante 3
1. Empujar.
2. Girar.
1 2
1. Girar.
1
UB74S0S0.book Page 8 Tuesday, May 2, 2017 10:56 AM

Sistema de llave inteligente
3-9
3
segundos y la luz indicadora del sistema de
llave inteligente parpadea durante 30 se-
gundos.
z Durante estos 30 segundos se puede
utilizar libremente el interruptor princi-
pal.
z Después de los 30 segundos se quita
el contacto automáticamente.
z Para quitar el contacto inmediatamen-
te, pulse cuatro veces el mando del in-
terruptor principal antes de que
transcurran 2 segundos.
SAU79040OPEN (apertura)

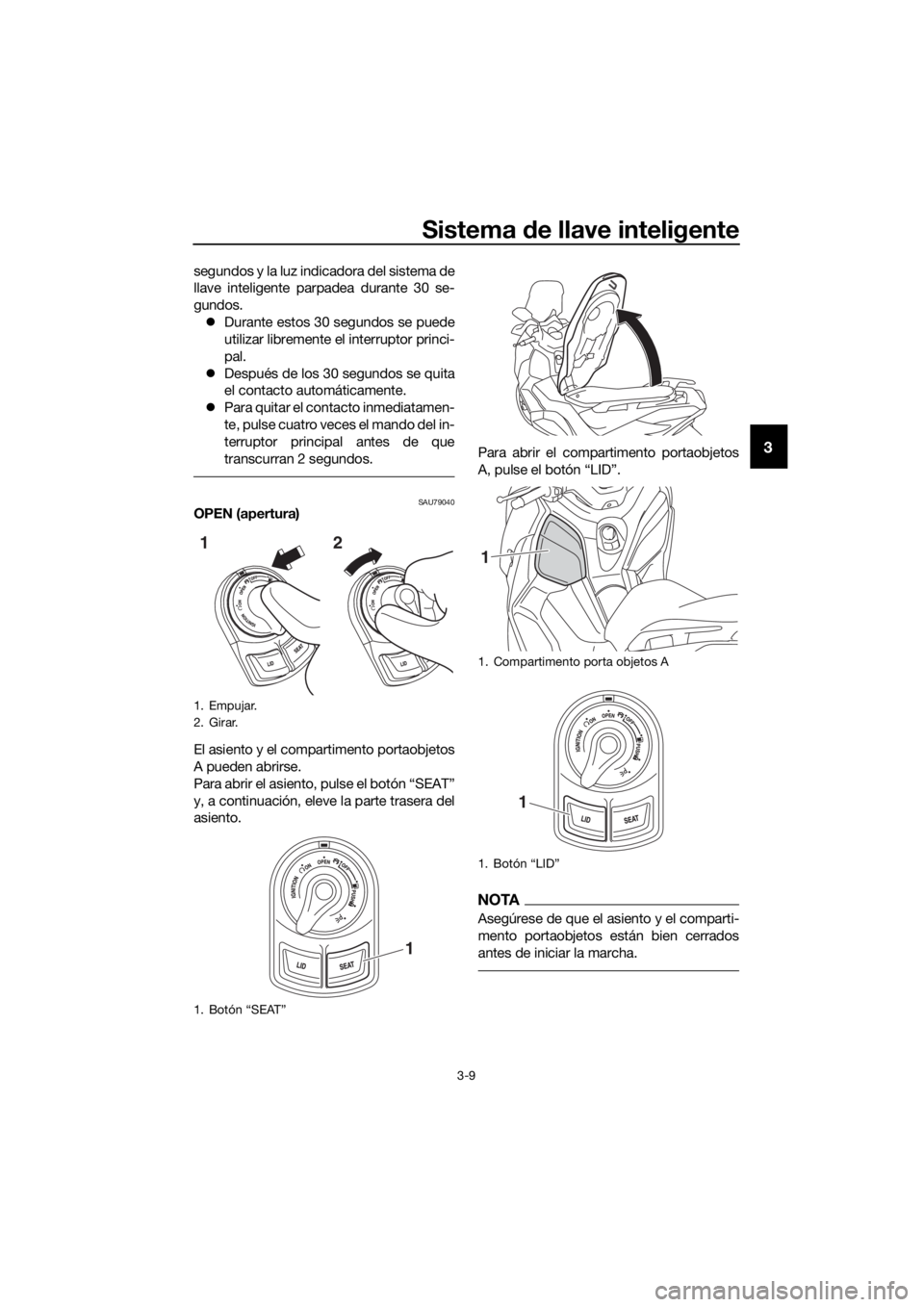

El asiento y el compartimento portaobjetos
A pueden abrirse.
Para abrir el asiento, pulse el botón “SEAT”
y, a continuación, eleve la parte trasera del
asiento. Para abrir el compartimento portaobjetos
A, pulse el botón “LID”.
NOTA
Asegúrese de que el asiento y el comparti-
mento portaobjetos están bien cerrados
antes de iniciar la marcha.
1. Empujar.
2. Girar.
1. Botón “SEAT”
1
2
1
1. Compartimento porta objetos A
1. Botón “LID”
1
1
UB74S0S0.book Page 9 Tuesday, May 2, 2017 10:56 AM

Funciones de los instrumentos y man dos
4-1
4
SAU4939C
Luces in dica doras y de aviso
SAU11032Luces in dica doras de intermitencia “ ”
y“ ”
Cada luz indicadora parpadea cuando el
correspondiente intermitente está activa-
do.
SAU11081Testigo d e luces de carretera “ ”
Este testigo se enciende cuando están co-
nectadas las luces de carretera.
SAU78180Luz de aviso d e avería del motor “ ”
Esta luz de aviso se enciende si se detecta
una anomalía en el motor u otro sistema de
control del vehículo. En ese caso, haga re-
visar el sistema de autodiagnóstico del ve-
hículo en un concesionario Yamaha. El circuito eléctrico de la luz de aviso se
puede comprobar girando el interruptor
principal a “ON”. La luz de aviso debe en-
cenderse durante unos segundos y luego
apagarse.
Si la luz de aviso no se enciende inicialmen-
te al girar el interruptor principal a “ON” o
permanece encendida, haga revisar el ve-
hículo en un concesionario Yamaha.
SAU78171Luz
de aviso d el sistema ABS “ ”
Durante el funcionamiento normal, la luz de
aviso del sistema ABS se enciende cuando
se gira el interruptor principal a “ON” y se
apaga después de circular a 10 km/h (6
mi/h) o más.
Si la luz de aviso del sistema ABS: z no se enciende cuando se gira el inte-
rruptor principal a “ON”
z se enciende o parpadea durante la
marcha
z no se apaga después de circular a una
velocidad de 10 km/h (6 mi/h) o supe-
rior
Es posible que el ABS no funcione correc-
tamente. En cualquiera de las circunstan-
cias anteriormente señaladas, haga revisar
el sistema lo antes posible en un concesio-
nario Yamaha. (Véase en la página 4-14
una explicación del ABS).
ADVERTENCIA
SWA16041
Si la luz de aviso d el ABS no se apaga
d espués de circular a una veloci dad d e
10 km/h (6 mi/h) o superior o se encien-
d e o parpa dea durante la marcha, el sis-
tema de frenos pasa a funcionar del
mo do convencional. En cualquiera de
estos casos, o si la luz de aviso no se en-
cien de en absoluto, extreme las precau-
ciones para evitar el posible bloqueo de
las rue das en las frena das de emergen-

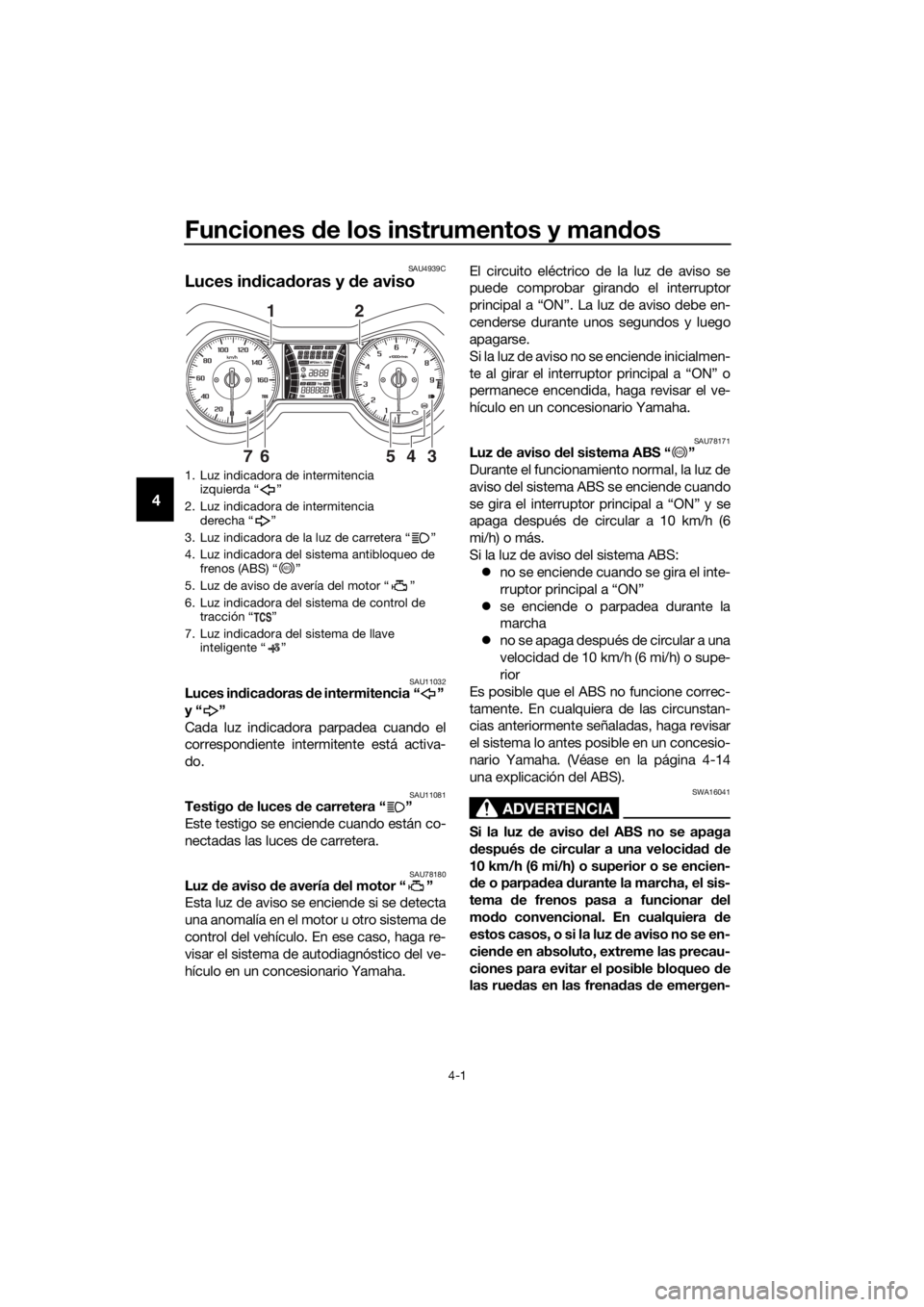

1. Luz indicadora de intermitencia
izquierda “ ”
2. Luz indicadora de intermitencia derecha “ ”
3. Luz indicadora de la luz de carretera “ ”
4. Luz indicadora del sistema antibloqueo de frenos (ABS) “ ”
5. Luz de aviso de avería del motor “ ”
6. Luz indicadora del sistema de control de tracción “ ”
7. Luz indicadora del sistema de llave inteligente “ ”
12
36745
ABS
ABS
UB74S0S0.book Page 1 Tuesday, May 2, 2017 10:56 AM
