2017 YAMAHA XMAX 300 Manuale de Empleo (in Spanish)

Mantenimiento y ajustes periódicos
7-27
7
SAU45512
Comprobación de la d irección
Los cojinetes de la dirección desgastados
o sueltos pueden constituir un peligro. Por
tanto, debe comprobar el funcionamiento
de la dirección del modo siguiente y según
los intervalos especificados en el cuadro de
mantenimiento periódico y engrase.
1. Coloque el vehículo sobre el caballete central. ¡ADVERTENCIA! Para evitar
d años personales, apoye firme-
mente el vehículo d e forma que no
exista riesgo de que se caiga.
[SWA10752]
2. Sujete los extremos inferiores de las
barras de la horquilla delantera e in-
tente moverlos hacia adelante y hacia
atrás. Si observa cualquier juego, soli-
cite a un concesionario Yamaha que
revise o repare la dirección.
SAU23292
Comprobación de los cojinetes
d e las rue das
Debe comprobar los cojinetes de las rue-
das delantera y trasera según los intervalos
que se especifican en el cuadro de mante-
nimiento periódico y engrase. Si el cubo de
la rueda se mueve o si no gira con suavi-
dad, solicite a un concesionario Yamaha
que revise los cojinetes de la rueda.
UB74S0S0.book Page 27 Tuesday, May 2, 2017 10:56 AM

Mantenimiento y ajustes periódicos
7-28
7
SAU60691
Batería
La batería se encuentra detrás del panel A.
(Véase la página 7-7).
Este modelo está equipado con una batería
VRLA (plomo-ácido regulada por válvulas).
No es necesario comprobar el electrólito ni
añadir agua destilada. No obstante, se de-
ben comprobar las conexiones de los ca-
bles y apretarlas si es preciso.
ADVERTENCIA
SWA10761
z El electrólito es tóxico y peligroso,
ya que contiene áci do sulfúrico que
provoca graves quema duras. Evite
to do contacto con la piel, los ojos o
la ropa y protéjase siempre los ojos
cuan do trabaje cerca de una bate-
ría. En caso de contacto, a dministre
los PRIMEROS AUXILIOS siguien-
tes.
EXTERNO: Lavar con agua abun-
dante.
INTERNO: Beber gran des canti-
d ad es de agua o leche y llamar
inme diatamente a un mé dico.
OJOS: Enjuagar con agua duran-
te 15 minutos y acu dir al mé dico
sin demora.
z Las baterías pro ducen hi drógeno
explosivo. Por lo tanto, mantenga
las chispas, llamas, cigarrillos, etc., aleja
dos de la batería y asegúrese
d e que la ventilación sea suficiente
cuan do la cargue en un espacio ce-
rra do.
z MANTENGA ÉSTA Y CUALQUIER
OTRA BATERÍA FUERA DEL AL-
CANCE DE LOS NIÑOS.
Para cargar la batería
Lleve la batería a un concesionario Yamaha
lo antes posible para cargarla si le parece
que está descargada. Tenga en cuenta que
la batería tiene tendencia a descargarse
más rápidamente si el vehículo está equi-
pado con accesorios eléctricos opcionales.
ATENCIÓN
SCA16522
Para cargar una batería VRLA (plomo-
áci do regula da por válvulas) es necesa-
rio un carga dor especial ( de tensión
constante). El uso de un carga dor con-
vencional dañará la batería.
Almacenamiento de la batería
1. Si no va a utilizar el vehículo durante más de un mes, desmonte la batería,
cárguela completamente y guárdela
en un lugar fresco y seco.
ATENCIÓN: Para extraer la batería
d ebe desactivar el interruptor prin-
cipal y, a continuación, desconec-
tar el cable negativo antes de
d esconectar el positivo.
[SCA16304]
2. Si va a guardar la batería durante más
de dos meses, compruébela al menos
una vez al mes y cá rguela completa-
mente según sea necesario.
3. Cargue completamente la batería an-
tes de instalarla. ATENCIÓN: Cuando
vaya a instalar la batería, verifique
que el interruptor principal esté
d esactivad o y, a continuación, co-
necte el cable positivo antes de co-
nectar el negativo.
[SCA16842]
1. Cable negativo de la batería (negro)
2. Cable positivo de la batería (rojo)
3. Batería
1
3
2
UB74S0S0.book Page 28 Tuesday, May 2, 2017 10:56 AM

Mantenimiento y ajustes periódicos
7-29
7
4. Una vez instalada la batería, verifique
que los cables estén correctamente
conectados a los bornes.
ATENCIÓN
SCA16531
Mantenga siempre la batería carga da. El
almacenamiento de una batería descar-
ga da pue de dañarla de forma irrepara-
ble.
SAU78242
Cambio de fusibles
El fusible principal y las cajas de fusibles
que contienen los fusibles de cada uno de
los circuitos están situados debajo del pa-
nel A. (Véase la página 7-7).
NOTA
Para acceder al fusible principal, retire la
tapa del relé de arranque, como se mues-
tra.

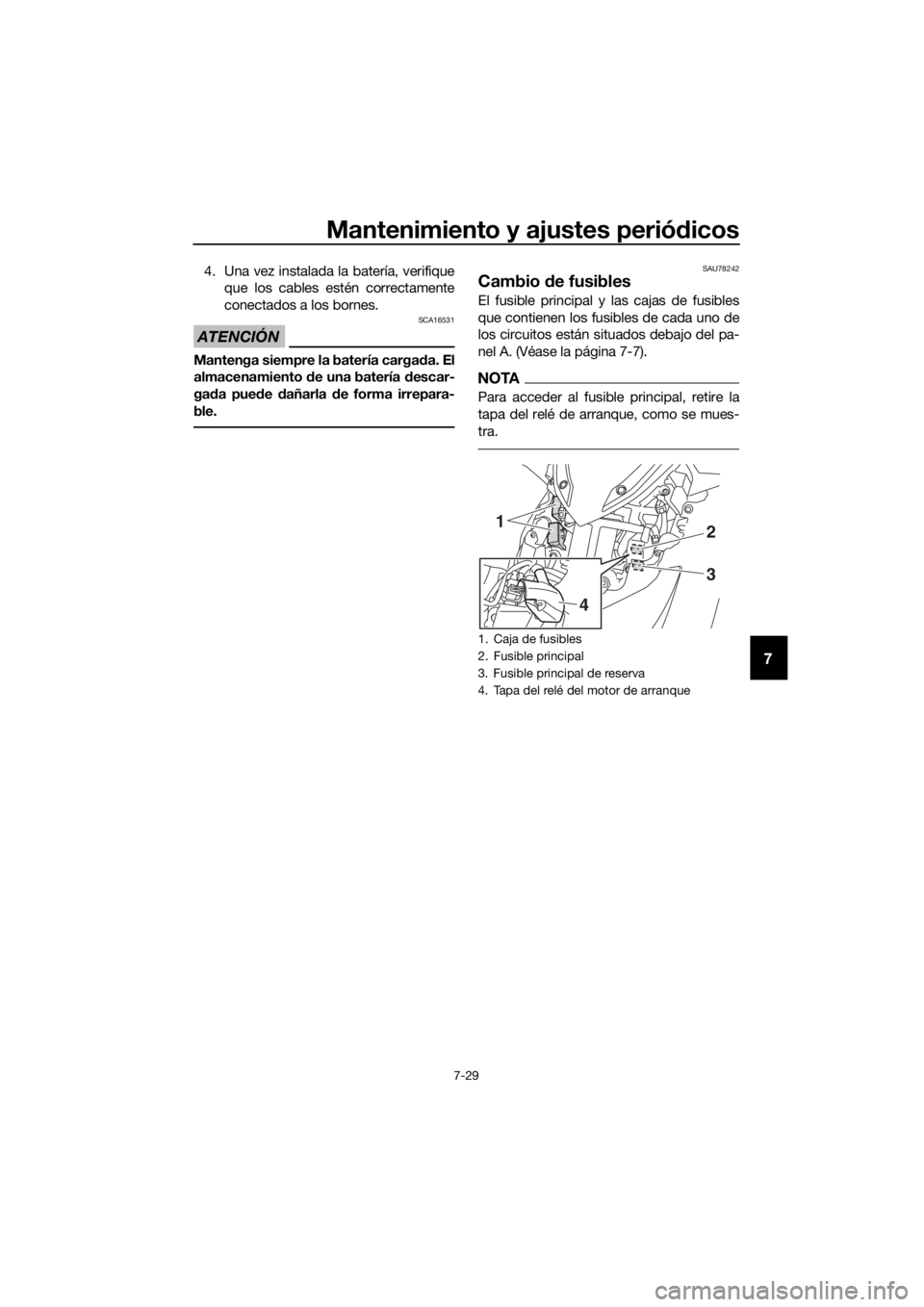

1. Caja de fusibles
2. Fusible principal
3. Fusible principal de reserva
4. Tapa del relé del motor de arranque
12
3
4
UB74S0S0.book Page 29 Tuesday, May 2, 2017 10:56 AM

Mantenimiento y ajustes periódicos
7-30
7Si un fusible está fundido, cámbielo del
modo siguiente.
1. Desactive el interruptor principal y el circuito eléctrico en cuestión.
2. Extraiga el fusible fundido e instale uno nuevo del amperaje especificado.
¡ADVERTENCIA! Para evitar una
avería grave del sistema eléctrico y
posiblemente un incen dio, no utili-
ce un fusible con un amperaje su-
perior al recomen dad o.
[SWA15132]
3. Active el interruptor principal y el cir-
cuito eléctrico en cuestión para com-
probar si el dispositivo funciona.
4. Si el fusible se funde de nuevo inme- diatamente, solicite a un concesiona-
rio Yamaha que revise el sistema
eléctrico.
1. Fusible del sistema de intermitencia 2
2. Fusible del sistema de intermitencia
3. Fusible de la unidad de control del ABS
4. Fusible principal 2
5. Fusible del motor del ventilador del radiador
6. Fusible de repuesto
7. Fusible de reserva
8. Fusible del motor del ABS
9. Fusible del solenoide del ABS
10.Fusible de los intermitentes y de las luces de emergencia
11.Fusible terminal 1
12.Fusible de respuesta
123456 7
8910
11
12
7
Fusibles especifica
dos:
Fusible principal:
20.0 A
Fusible principal 2: 7.5 A
Fusible terminal 1: 2.0 A
Fusible del sistema de intermiten-
cia: 10.0 A
Fusible del sistema de intermitencia
2: 7.5 A
Fusible del motor del ventilador del
radiador: 7.5 A
Fusible de repuesto:
7.5 A
Fusible de los intermitentes y de las
luces de emergencia:
7.5 A
Fusible de la unidad de control del
sistema ABS:
7.5 A
Fusible del motor del sistema ABS: 30.0 A
Fusible del solenoide del ABS: 15.0 A
Fusible de respuesta:
2.0 A
UB74S0S0.book Page 30 Tuesday, May 2, 2017 10:56 AM

Mantenimiento y ajustes periódicos
7-31
7
SAU64070
Faros
Este modelo está equipado con faros LED.
Si un faro no se enciende, haga revisar el
circuito eléctrico en un concesionario
Yamaha.
ATENCIÓN
SCA16581
No pegue ningún tipo d e película colo-
rea da o a dhesivos sobre la óptica del fa-
ro.
SAU54502
Luces de posición
Este modelo está provisto de luces de po-
sición LED.
Si una luz de posición no se enciende, há-
gala revisar en un concesionario Yamaha.
UB74S0S0.book Page 31 Tuesday, May 2, 2017 10:56 AM

Mantenimiento y ajustes periódicos
7-32
7
SAU70540
Luz de freno/piloto trasero
Este modelo está provisto de una luz de
freno/piloto trasero de tipo LED.
Si la luz de freno/piloto trasero no se en-
ciende, hágala revisar en un concesionario
Yamaha.
SAU39881
Luz de los intermitentes delante-
ros
Si la luz de un intermitente delantero no se
enciende, haga revisar el circuito eléctrico
en un concesionario Yamaha o cambie la
bombilla.
UB74S0S0.book Page 32 Tuesday, May 2, 2017 10:56 AM

Mantenimiento y ajustes periódicos
7-33
7
SAUT1331
Bombilla de intermitente trasero
Si una luz del intermitente trasero no se en-
ciende, haga revisar el circuito eléctrico en
un concesionario Yamaha o cambie la
bombilla.
SAU78560
Cambio de la bombilla de la luz
d e la matrícula
1. Desmonte la luz de la matrícula extra-
yendo los pernos y la placa y, a conti-
nuación, extraiga el casquillo de la
bombilla de la luz de la matrícula (con
la bombilla) tirando de él hacia fuera.
2. Tire de la bombilla fundida para ex- traerla.
3. Introduzca una nueva bombilla en el portabombillas.
4. Coloque el casquillo (con la bombilla) empujándolo hacia dentro y, a conti-
nuación, instale la luz de la matrícula
colocando la placa y los pernos.

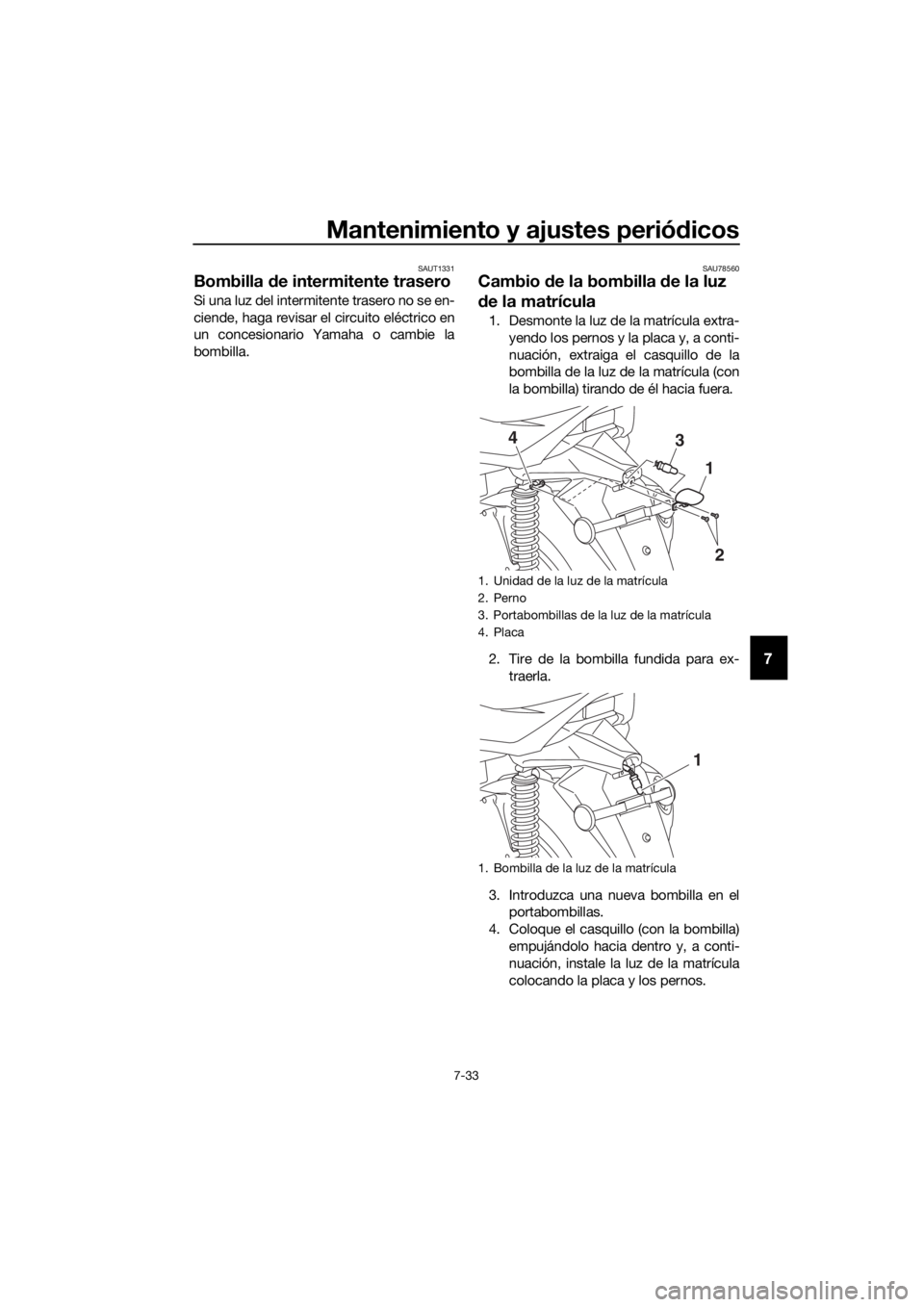

1. Unidad de la luz de la matrícula
2. Perno
3. Portabombillas de la luz de la matrícula
4. Placa
1. Bombilla de la luz de la matrícula
1
2
34
1
UB74S0S0.book Page 33 Tuesday, May 2, 2017 10:56 AM

Mantenimiento y ajustes periódicos
7-34
7
SAU60701
Id entificación de averías
Aunque los vehículos Yamaha son objeto
de una completa revisión antes de salir de
fábrica, pueden surgir problemas durante
su utilización. Cualquier problema en los
sistemas de combustible, compresión o
encendido, por ejemplo, puede dificultar el
arranque y provocar una disminución de la
potencia.
Los siguientes cuadros de identificación de
averías constituyen un procedimiento rápi-
do y fácil para que usted mismo comprue-
be esos sistemas vitales. No obstante, si es
necesario realizar cualquier reparación del
vehículo, llévelo a un concesionario
Yamaha cuyos técnicos cualificados dis-
ponen de las herramientas, experiencia y
conocimientos necesarios para repararlo
correctamente.
Utilice únicamente repuestos originales
Yamaha. Las imitaciones pueden parecer- se a los repuestos originales Yamaha pero
a menudo son de inferior calidad, menos
duraderos y pueden ocasionar costosas
facturas de reparación.
ADVERTENCIA
SWA15142
Cuan do revise el sistema d e combusti-
ble no fume y verifique que no haya lla-
mas vivas ni chispas en el lugar,
inclui dos pilotos luminosos de calenta-
d ores de agua u hornos. La gasolina o
los vapores de gasolina pued en infla-
marse o explotar y provocar graves da-
ños personales o materiales.
SAU76550Localización de averías del sistema de
llave inteligente
Cuando el sistema de llave inteligente no
funcione, compruebe lo siguiente. z ¿Está activada la llave inteligente?
(Consulte la página 3-5) z
¿Está agotada la pila de la llave inteli-
gente? (Consulte la página 3-6)
z ¿Está la pila de la llave inteligente co-
rrectamente colocada? (Consulte la
página 3-6)
z ¿Está utilizando la llave inteligente en
presencia de ondas de radio de alta
intensidad u otras interferencias elec-
tromagnéticas? (Consulte la página
3-1)
z ¿Está utilizando la llave inteligente que
está registrada en el vehículo?
z ¿Está descargada la batería del vehí-
culo? Cuando la batería del vehículo
está descargada, el sistema de llave
inteligente no funciona. Haga cargar o
cambiar la batería del vehículo. (Véase
la página 7-28).
Si el sistema de llave inteligente no funcio-
na después de comprobar los puntos ante-
riores, hágalo comprobar en un
concesionario Yamaha.
NOTA
Ver en “Modo de emergencia” en la página
7-37 información sobre cómo arrancar el
motor sin la llave inteligente.
