2017 YAMAHA XMAX 300 Manual de utilização (in Portuguese)

Informações relativas à segurança
1-3
1
O monóxido de carbono é um gás incolor,
inodoro e insípido que pode estar presente
mesmo que não consiga ver nem cheirar
qualquer gás do escape do motor. Um nível
mortífero de monóxido de carbono pode
acumular-se rapidamente e a pessoa pode
perder os sentidos e não conseguir salvar-
se. Além disso, em locais fechados ou com
má ventilação, um nível mortífero de monó-
xido de carbono pode manter-se durante
horas ou dias. Se tiver algum sintoma de in-
toxicação por monóxido de carbono, aban-
done imediatamente o local, apanhe ar
fresco e PROCURE CUIDADOS MÉDICOS.z Não coloque o motor em funciona-
mento em locais fechados. Mesmo
que tente ventilar os gases de escape
do motor com ventiladores ou abrindo
portas e janelas, o monóxido de car-
bono pode atingir rapidamente níveis
perigosos.
z Não coloque o motor em funciona-
mento em locais com má ventilação
ou parcialmente fechados, como ce-
leiros, garagens ou alpendres.
z Não coloque o motor em funciona-
mento no exterior em zonas onde os
gases de escape do motor possam in-
troduzir-se num edifício através de
portas ou janelas.
Carga
O acréscimo de acessórios ou carga à sua
scooter pode afetar adversamente a esta-
bilidade e o manuseamento se a distribui-
ção de peso na sua scooter for alterada.
Para evitar a possibilidade de um acidente,
tenha bastante cuidado ao adicionar carga
ou acessórios à sua scooter. Redobre a
atenção quando conduzir uma scooter que
tenha mais carga ou acessórios. Aqui, jun-
tamente com as informações sobre aces-
sórios apresentadas em seguida,
encontram-se algumas recomendações
gerais a seguir se colocar carga na sua
scooter: O peso total do operador, passageiro,
acessórios e carga não devem exceder o li-
mite máximo de carga.
A utilização de um
veículo sobrecarrega do pod e provocar
um aci dente.
Quando carregar dentro deste limite de pe-
so, mantenha em mente o seguinte: z A carga e os acessórios devem ser re-
duzidos ao mínimo indispensável, de-
vendo os mesmos ser colocados tão
chegados à scooter quanto possível.
Acondicione bem os artigos mais pe-
sados o mais perto possível do centro
do veículo e distribua o peso o mais
uniformemente possível por ambos os
lados da scooter para minimizar o de-
sequilíbrio ou a instabilidade.
z A deslocação dos pesos pode criar
um desequilíbrio súbito. Antes de
conduzir, certifique-se de que os
acessórios e a carga estão bem pre-
sos à scooter. Verifique com frequên-
cia os suportes dos acessórios e os
prendedores da carga.
• Ajuste a suspensão em função da
carga (apenas modelos com sus-
pensão regulável) e verifique o es-
tado e a pressão dos pneus.
• Nunca prenda artigos grandes ou pesados ao guiador, à forquilha
dianteira ou ao guarda-lamas dian-
teiro. Esses artigos podem criar um
manuseamento instável ou uma
resposta lenta da direção.
z Este veículo não foi concebi do para
puxar um reboque nem para ser
conjuga do com um si decar.
Acessórios Yamaha genuínos
A escolha de acessórios para o seu veículo
é uma decisão importante. Os acessórios
Yamaha genuínos, disponíveis apenas em Carga máxima:
161 kg (355 lb)
UB74P0P0.book Page 3 Tuesday, May 2, 2017 10:31 AM

Informações relativas à segurança
1-4
1
concessionários Yamaha, foram concebi-
dos, testados e aprovados pela Yamaha
para utilização no seu veículo.
Muitas empresas sem ligação à Yamaha
fabricam peças e acessórios ou oferecem
outros tipos de modificações para veículos
Yamaha. A Yamaha não está numa posi- ção que permita testar os produtos que es-
tas empresas do mercado de reposição
fabricam. Por este motivo, a Yamaha não
pode aprovar nem recomendar a utilização
de acessórios não comercializados pela
Yamaha, nem modificações não recomen- dadas especificamente pela Yamaha, mes-
mo que a venda e a instalação seja
efetuada por um concessionário Yamaha.
Peças, acessórios e mo dificações do
merca do d e reposição
Embora possa encontrar produtos do mer-
cado de reposição idênticos a acessórios
Yamaha genuínos ao nível de design e qua- lidade, deve reconhecer que alguns aces-
sórios ou modificações do mercado de
reposição não são adequados devido aos
potenciais perigos para a sua segurança e
a de terceiros. A instalação de produtos do
mercado de reposição ou a implementação
de modificações no veículo que alterem
qualquer uma das suas características de
design e de funcionamento podem expô-lo
a si e a terceiros a um maior risco de feri-
mentos graves ou morte. O proprietário do
veículo é responsável por ferimentos rela-
cionados com alterações do mesmo.
Quando montar acessórios, tenha em
mente as seguintes linhas de orientação,
bem como as apresentadas na secção
“Carga”. z Nunca instale acessórios nem trans-
porte carga que possam prejudicar o
desempenho da sua scooter. Inspe-
cione cuidadosamente o acessório
antes de o utilizar, para se certificar de
que este não vai, de modo algum, afe-
tar a visibilidade para a estrada ou a visibilidade nas curvas, limitar o per-
curso da suspensão, o percurso da
direção ou o funcionamento dos con-
trolos, nem ocultar luzes ou refletores.
• Os acessórios instalados na área
do guiador ou da forquilha dianteira
podem criar instabilidade devido à
distribuição de peso inapropriada
ou alterações aerodinâmicas. Se
forem colocados acessórios na
área do guiador ou da forquilha
dianteira, estes devem reduzidos
ao número indispensável e devem
ser tão leves quanto possível.
• Os acessórios volumosos ou gran- des podem afetar seriamente a es-
tabilidade da scooter devido aos
efeitos aerodinâmicos. O vento
pode fazer a scooter levantar da es-
trada, ou esta pode ficar instável
em zonas com ventos cruzados.
Estes acessórios também podem
causar instabilidade ao ultrapassar
ou ao ser ultrapassado por veículos
de grandes dimensões.
• Alguns acessórios podem deslocar
o condutor da sua posição normal
de condução. Esta posição inapro-
priada limita a liberdade de movi-
mentos do condutor e pode limitar
a capacidade de controlo, pelo que
tais acessórios não são recomen-
dados.
z Tenha cuidado ao acrescentar aces-
sórios elétricos. Se os acessórios elé-
tricos excederem a capacidade do
sistema elétrico da scooter, pode
ocorrer uma falha elétrica, a qual pode
causar uma perda das luzes, o que é
perigoso, ou de potência do motor.
Pneus e jantes d o mercado de reposição
Os pneus e as jantes fornecidos com a sua
scooter foram concebidos para correspon-
der às capacidades de desempenho e para
garantir a melhor combinação possível de
UB74P0P0.book Page 4 Tuesday, May 2, 2017 10:31 AM

Informações relativas à segurança
1-5
1
condução, travagem e conforto. Outros
pneus, jantes, dimensões e combinações
podem não ser apropriados. Consulte a
página 7-20 para obter mais informações
sobre as especificações dos pneus e a
substituição dos mesmos.
Transporte da Scooter
Certifique-se de que segue as instruções
que se seguem antes de transportar a
scooter noutro veículo. z Retire todos os itens soltos da scoo-
ter.
z Aponte a roda dianteira para a frente
no reboque ou na caixa do camião e
prenda-a num carril para impedir o
movimento.
z Prenda a scooter com cabos de re-
tenção ou prendedores adequados
que estejam presos a partes sólidas
da scooter, tal como o chassis ou o
triplo grampo da forquilha dianteira
superior (e não, por exemplo, a guia-
dores montados em borracha ou si-
nais de mudança de direção, ou
peças que possam partir). Escolha
cuidadosamente o local para os pren-
dedores, de modo que estes não fric-
cionem contra superfícies pintadas
durante o transporte.
z A suspensão deve ser ligeiramente
comprimida pelos cabos de retenção,
se possível, para que a scooter não
ressalte excessivamente durante o
transporte.PAU57600
Outras recomen dações para
uma con dução segura
z Tenha o cuidado de sinalizar clara-
mente qualquer mudança de direção.
z A travagem pode ser extremamente
difícil num piso molhado. Evite trava-
gens bruscas, uma vez que a scooter
poderá derrapar. Acione lentamente
os travões ao parar numa superfície
molhada.
z Reduza a velocidade ao aproximar-se
de uma curva ou viragem. Depois de
ter concluído a curva, acelere lenta-
mente.
z Tenha cuidado ao passar por carros
estacionados. Um condutor poderá
não o ver e abrir a porta à sua passa-
gem.
z As passagens de nível, os carris de
elétricos, as chapas metálicas em
obras na estrada e as tampas de sa-
neamento tornam-se extremamente
escorregadias quando estão molha-
das. Abrande e passe com cuidado.
Mantenha a scooter na vertical, caso
contrário poderá perder a estabilidade
em cima dela.
z Os revestimentos ou as pastilhas dos
travões podem molhar-se durante a
lavagem da scooter. Depois de lavar a
scooter, verifique os travões antes de
conduzir o veículo.
z Use sempre um capacete, luvas, cal-
ças (afuniladas à volta da barriga da
perna e do tornozelo para que não es-
voacem) e um casaco de cor viva.
z Não transporte demasiada bagagem
na scooter. Uma scooter com exces-
so de carga é instável. Utilize uma cor-
reia forte para fixar a bagagem no
porta-bagagem (caso este veículo es-
teja equipado com um porta-baga-
gem). Uma carga solta afetará a
UB74P0P0.book Page 5 Tuesday, May 2, 2017 10:31 AM

Informações relativas à segurança
1-6
1
estabilidade da scooter e poderá des-
viar a sua atenção da estrada. (Con-
sulte a página 1-3.)
UB74P0P0.book Page 6 Tuesday, May 2, 2017 10:31 AM

Descrição
2-1
2
PAU63371

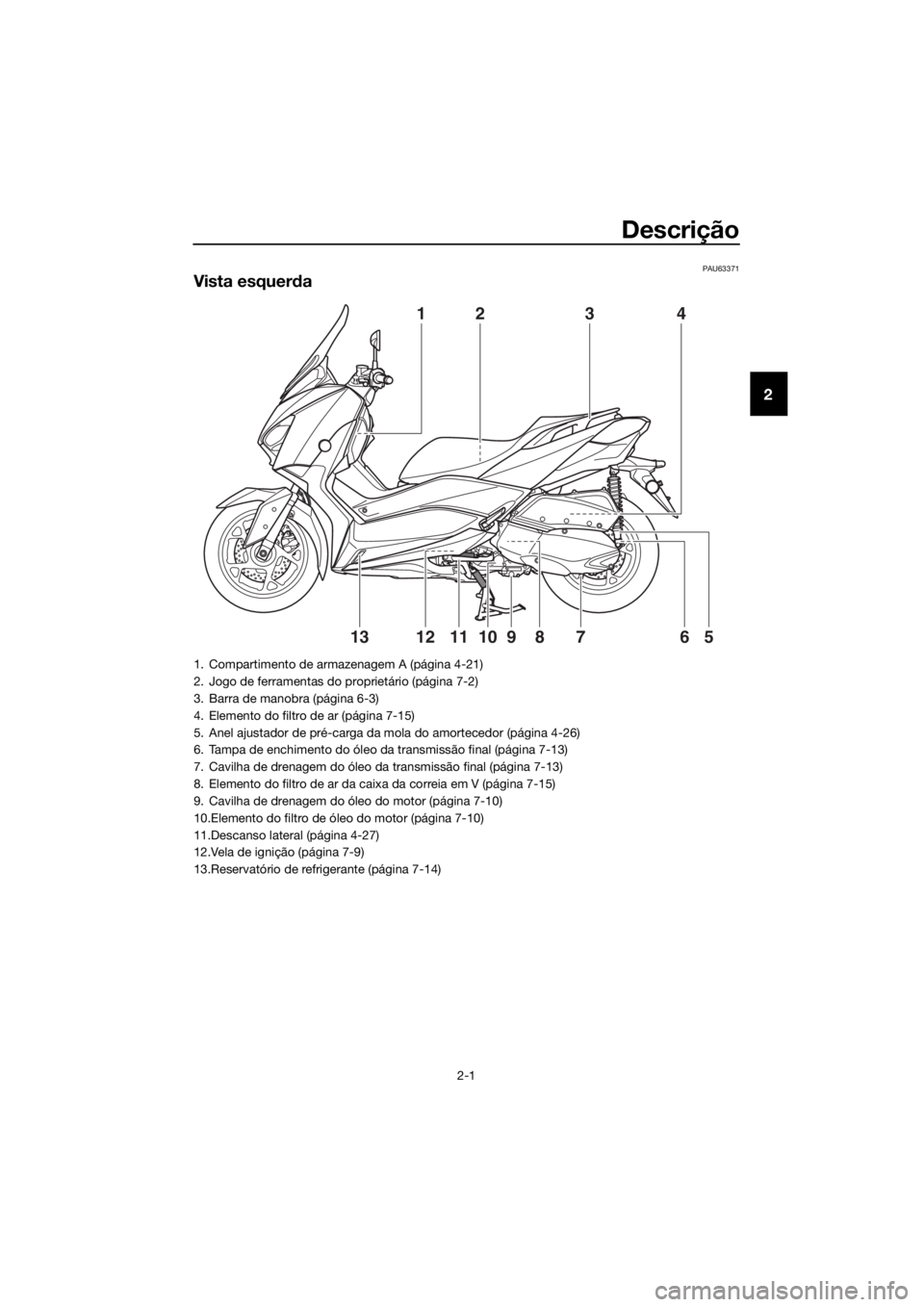

Vista esquerda
41
5610812791113
23
1. Compartimento de armazenagem A (página 4-21)
2. Jogo de ferramentas do proprietário (página 7-2)
3. Barra de manobra (página 6-3)
4. Elemento do filtro de ar (página 7-15)
5. Anel ajustador de pré-carga da mola do amortecedor (página 4-26)
6. Tampa de enchimento do óleo da transmissão final (página 7-13)
7. Cavilha de drenagem do óleo da transmissão final (página 7-13)
8. Elemento do filtro de ar da caixa da correia em V (página 7-15)
9. Cavilha de drenagem do óleo do motor (página 7-10)
10.Elemento do filtro de óleo do motor (página 7-10)
11.Descanso lateral (página 4-27)
12.Vela de ignição (página 7-9)
13.Reservatório de refrigerante (página 7-14)
UB74P0P0.book Page 1 Tuesday, May 2, 2017 10:31 AM

Descrição
2-2
2
PAU63391

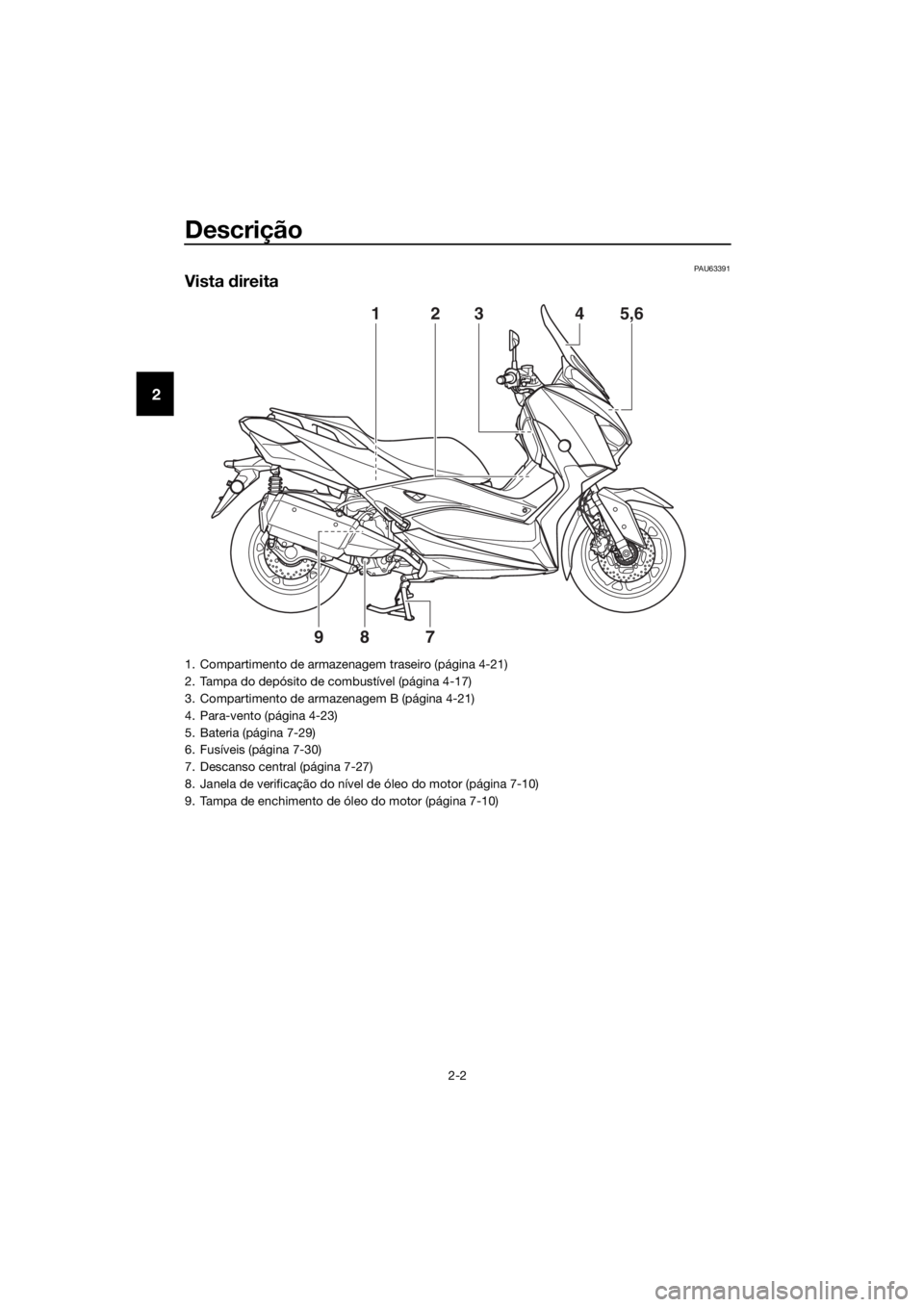

Vista direita
2345,61
987
1. Compartimento de armazenagem traseiro (página 4-21)
2. Tampa do depósito de combustível (página 4-17)
3. Compartimento de armazenagem B (página 4-21)
4. Para-vento (página 4-23)
5. Bateria (página 7-29)
6. Fusíveis (página 7-30)
7. Descanso central (página 7-27)
8. Janela de verificação do nível de óleo do motor (página 7-10)
9. Tampa de enchimento de óleo do motor (página 7-10)
UB74P0P0.book Page 2 Tuesday, May 2, 2017 10:31 AM

Descrição
2-3
2
PAU63401

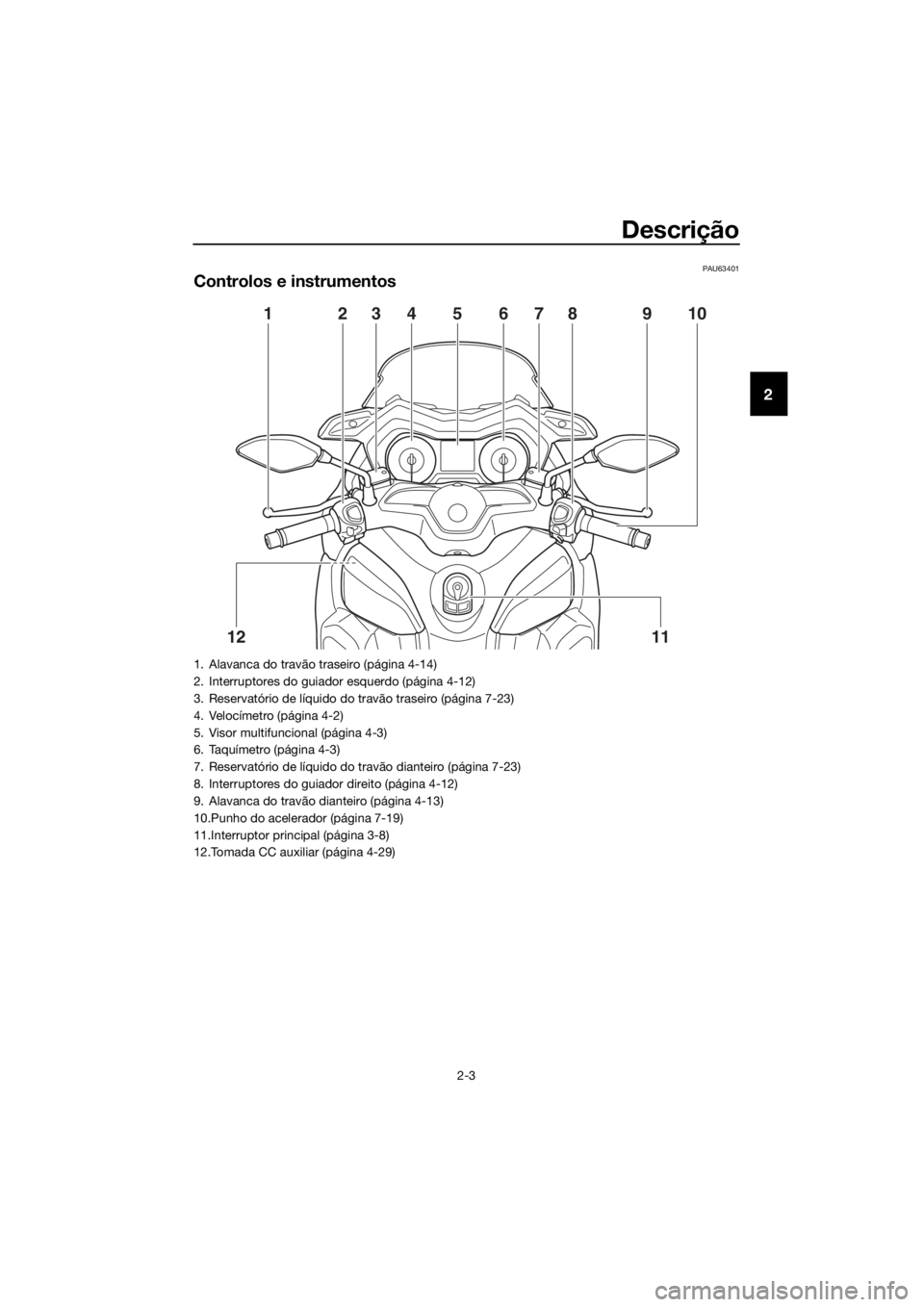

Controlos e instrumentos
10
1112
123987564
1. Alavanca do travão traseiro (página 4-14)
2. Interruptores do guiador esquerdo (página 4-12)
3. Reservatório de líquido do travão traseiro (página 7-23)
4. Velocímetro (página 4-2)
5. Visor multifuncional (página 4-3)
6. Taquímetro (página 4-3)
7. Reservatório de líquido do travão dianteiro (página 7-23)
8. Interruptores do guiador direito (página 4-12)
9. Alavanca do travão dianteiro (página 4-13)
10.Punho do acelerador (página 7-19)
11.Interruptor principal (página 3-8)
12.Tomada CC auxiliar (página 4-29)
UB74P0P0.book Page 3 Tuesday, May 2, 2017 10:31 AM

Sistema da chave inteligente
3-1
3
PAU76444
Sistema da chave inteligente
O sistema da chave inteligente permite a
operação do veículo sem a utilização de
uma chave mecânica. Além disso, também
possui uma função de feedback para aju-
dar a localizar o veículo num parque de es-
tacionamento. (Consulte a página 3-5.)
AVISO
PWA14704
z Mantenha to dos os dispositivos
eletroméd icos, incluin do pace-
makers e desfibrilha dores car día-
cos, afasta dos da antena monta da
no veículo (consulte a ilustração).
z As on das de rá dio transmiti das pela
antena po dem afetar o funciona-
mento deste tipo d e dispositivos a
curta distância. z
Se tiver um d ispositivo eletromé di-
co, consulte o mé dico ou o fabri-
cante do dispositivo antes de
utilizar este veículo.
PRECAUÇÃO
PCA24080
O sistema de chave inteligente utiliza
on das de rá dio fracas. O sistema de
chave inteligente pod e não funcionar
nas seguintes situações: z A chave inteligente encontra-se
num sítio exposto a on das de rá dio
fortes ou a outro ruí do eletromag-
nético
z Existem instalações nas re don de-
zas que emitem on das de rád io for-
tes (antenas de televisão ou rá dio,
centrais elétricas, estações emis-
soras, aeroportos, etc.)
z Está a transportar ou utilizar equi-
pamento de comunicação, como
rá dios ou telemóveis, muito perto
d a chave inteligente
z A chave inteligente está em contac-
to ou coberta por um objeto metáli-
co
z Existem outros veículos equipa dos
com um sistema de chave inteli-
gente nas re don dezas
1. Chave inteligente
2. Botão da chave inteligente
1. Interruptor principal
2. Botão rotativo do interruptor principal
1
2
2
1
1. Antena instalada no veículo
1
UB74P0P0.book Page 1 Tuesday, May 2, 2017 10:31 AM
