Luz do travão/farolim traseiro
Este modelo está equipado com uma luz
do travão/farolim traseiro tipo LED.
Se a luz do travão/farolim traseiro não se
acender, solicite a um concessionário
Yamaha que a verifique.
PAU39881
Sinal de mu dança de direção
d ianteiro
Se uma lâmpada do sinal de mudança de
direção dianteiro não se acender, solicite a
um concessionário Yamaha que verifique o
respetivo circuito elétrico ou que substitua
a lâmpada.
UB74P0P0.book Page 33 Tuesday, May 2, 2017 10:31 AM

Manutenção periódica e ajustes
7-34
7
PAUT1331
Lâmpa da do sinal de mu dança
d e direção traseiro
Se uma lâmpada do sinal de mudança de
direção traseiro não se acender, solicite a
um concessionário Yamaha que verifique o
circuito elétrico ou que substitua a lâmpa-
da.
PAU78560
Substituição da lâmpa da da luz
d a chapa de matrícula
1. Retire o módulo da luz da chapa de
matrícula, retirando as cavilhas e a
chapa e, depois, retire o recetáculo da
lâmpada da luz da chapa de matrícula
(juntamente com a lâmpada) puxan-
do-o para fora.
2. Puxe a lâmpada fundida para removê- la.
3. Introduza uma nova lâmpada no rece- táculo.
4. Instale o recetáculo (juntamente com a lâmpada) empurrando-o para dentro
e, depois, instale o módulo da luz da
chapa de matrícula colocando a cha-
pa e as cavilhas.
1. Unidade da luz da chapa de matrícula
2. Cavilha
3. Recetáculo da luz da lâmpada da chapa de matrícula
4. Placa
1. Lâmpada da luz da chapa de matrícula
1
2
34
1
UB74P0P0.book Page 34 Tuesday, May 2, 2017 10:31 AM

Manutenção periódica e ajustes
7-35
7
PAU60701
Deteção e resolução de proble-
mas
Embora os veículos Yamaha sejam subme-
tidos a uma inspeção minuciosa antes do
envio da fábrica, poderão ocorrer alguns
problemas durante a sua utilização. Qual-
quer problema nos sistemas de combustí-
vel, compressão ou ignição, por exemplo,
poderá provocar um fraco arranque e per-
da de potência.
As seguintes tabelas de deteção e resolu-
ção de problemas apresentam procedi-
mentos fáceis e rápidos, para verificar você
mesmo estes sistemas vitais. No entanto,
caso o seu veículo precise de qualquer re-
paração, leve-o a um concessionário
Yamaha, cujos técnicos habilitados pos- suem as ferramentas, experiência e conhe-
cimentos necessários para assistir
devidamente o veículo.
Utilize apenas peças sobresselentes genu-
ínas da Yamaha. As peças não originais
poderão parecer-se com as da Yamaha,
mas são frequentemente inferiores, pos-
suem um tempo de duração mais curto e
podem levar a despesas de reparação ele-
vadas.
AVISO
PWA15142
Não fume d urante a verificação do siste-
ma de combustível e verifique se não há
chamas desprotegi das nem faíscas na
área, incluin do luzes piloto de esquenta-
d ores ou cal deiras. A gasolina ou os va-
pores de gasolina po dem incen diar-se
ou explo dir e causar ferimentos graves
ou danos materiais.
PAU76550Resolução de problemas do sistema da
chave inteligente
Verifique os elementos que se seguem
quando o sistema da chave inteligente não
funcionar. z
A chave inteligente está ligada? (Con-
sulte a página 3-5.)
z A bateria da chave inteligente está
sem carga? (Consulte a página 3-6.)
z A bateria da chave inteligente está
instalada corretamente? (Consulte a
página 3-6.)
z A chave inteligente está a ser usada
num local com ondas de rádio inten-
sas ou outras interferências eletro-
magnéticas? (Consulte a página 3-1.)
z Está a utilizar a chave inteligente re-
gistada para o veículo?
z A bateria do veículo está sem carga?
Se a bateria do veículo estiver sem
carga, o sistema da chave inteligente
não funcionará. Carregue ou substitua
a bateria do veículo. (Consulte a pági-
na 7-29.)
Se o sistema da chave inteligente não fun-
cionar depois de verificados os elementos
acima, solicite a um concessionário
Yamaha que verifique o sistema da chave
inteligente.
NOTA
Consulte em “Modo de emergência” na pá-
gina 7-38 para obter informações sobre
como ligar o motor sem a chave inteligente.
UB74P0P0.book Page 35 Tuesday, May 2, 2017 10:31 AM

Manutenção periódica e ajustes
7-36
7
PAU68020
Tabelas de deteção e resolução de problemas

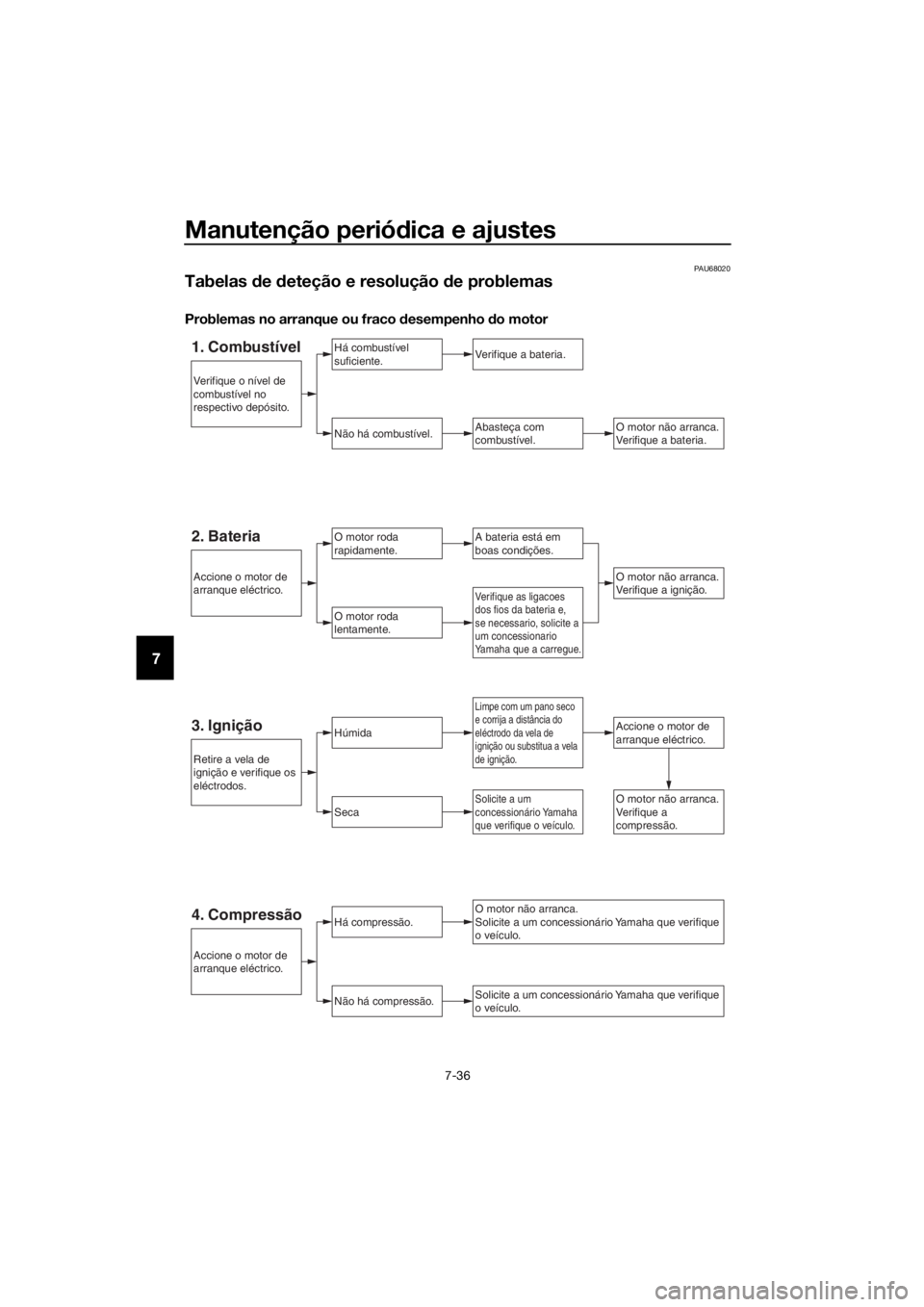

Problemas no arranque ou fraco desempenho do motor
1. CombustívelHá combustível
suficiente.
Não há combustível.
Verifique a bateria.
Abasteça com
combustível.
O motor roda
rapidamente.
O motor roda
lentamente.
Accione o motor de
arranque eléctrico.
O motor não arranca.
Verifique a bateria.
Limpe com um pano seco
e corrija a distância do
eléctrodo da vela de
ignição ou substitua a vela
de ignição.
Verifique as ligacoes
dos fios da bateria e,
se necessario, solicite a
um concessionario
Yamaha que a carregue.
2. BateriaA bateria está em
boas condições.
O motor não arranca.
Verifique a ignição.
3. IgniçãoHúmida
Seca
Há compressão.
Não há compressão.
O motor não arranca.
Solicite a um concessionário Yamaha que verifique
o veículo.
Solicite a um concessionário Yamaha que verifique
o veículo.
O motor não arranca.
Verifique a
compressão.Solicite a um
concessionário Yamaha
que verifique o veículo.
Retire a vela de
ignição e verifique os
eléctrodos.
Accione o motor de
arranque eléctrico.
Accione o motor de
arranque eléctrico.
Verifique o nível de
combustível no
respectivo depósito.
4. Compressão
UB74P0P0.book Page 36 Tuesday, May 2, 2017 10:31 AM

Manutenção periódica e ajustes
7-37
7

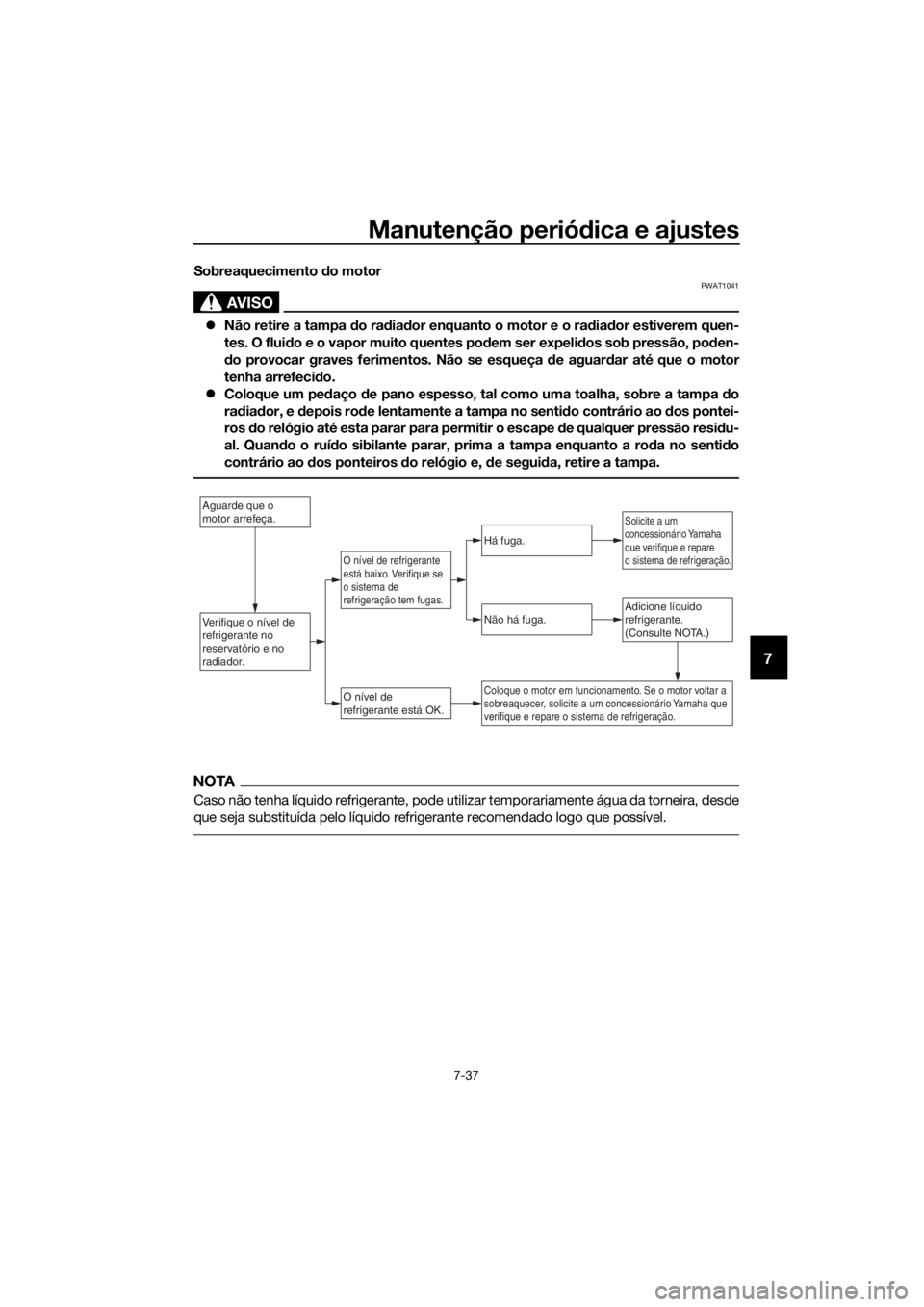

Sobreaquecimento do motor
AVISO
PWAT1041
z Não retire a tampa do ra dia dor enquanto o motor e o ra dia dor estiverem quen-
tes. O fluid o e o vapor muito quentes po dem ser expeli dos sob pressão, pod en-
d o provocar graves ferimentos. Não se esqueça de aguar dar até que o motor
tenha arrefeci do.
z Coloque um ped aço de pano espesso, tal como uma toalha, sobre a tampa do
ra dia dor, e depois rod e lentamente a tampa no senti do contrário ao dos pontei-
ros do relógio até esta parar para permitir o escape d e qualquer pressão residu-
al. Quan do o ruí do sibilante parar, prima a tampa enquanto a ro da no senti do
contrário ao dos ponteiros do relógio e, d e seguida, retire a tampa.
NOTA
Caso não tenha líquido refrigerante, pode utiliz ar temporariamente água da torneira, desde
que seja substituída pelo líquido refrigerante recomendado logo que possível.
Aguarde que o
motor arrefeça.
Verifique o nível de
refrigerante no
reservatório e no
radiador.Adicione líquido
refrigerante.
(Consulte NOTA.)
O nível de
refrigerante está OK.
Não há fuga.
Há fuga.
O nível de refrigerante
está baixo. Verifique se
o sistema de
refrigeração tem fugas.
Solicite a um
concessionário Yamaha
que verifique e repare
o sistema de refrigeração.
Coloque o motor em funcionamento. Se o motor voltar a
sobreaquecer, solicite a um concessionário Yamaha que
verifique e repare o sistema de refrigeração.
UB74P0P0.book Page 37 Tuesday, May 2, 2017 10:31 AM

Manutenção periódica e ajustes
7-38
7
PAU76561
Mo do de emergência
Se perder a chave inteligente, se a danificar
ou se a bateria desta ficar sem carga, con-
tinua a ser possível ligar o veículo e o mo-
tor. Vai precisar do número de identificação
do sistema da chave inteligente.
Para operar o veículo em mo do de emer-
gência 1. Pare o veículo num local seguro e rode o interruptor principal para a po-
sição “OFF”.
2. Prima o botão giratório do interruptor principal durante 5 segundos até que
o indicador luminoso do sistema da
chave inteligente pisque uma vez e
em seguida liberte. Repita mais duas
vezes. O indicador luminoso do siste-
ma da chave inteligente acende-se
durante três segundos para indicar a
transição para o modo de emergên-
cia.
3. Após o indicador luminoso do sistema da chave inteligente se apagar, intro-
duza o número de identificação do se-
guinte modo. 4. A introdução do número de identifica-
ção é feita através da contagem do
número de vezes que o indicador lu-
minoso do sistema da chave inteli-
gente pisca.
Por exemplo, se o número de identifi-
cação for 123456:
Mantenha o botão giratório premido.
↓
O indicador luminoso do sistema da
chave inteligente começa a piscar.
↓
Solte o botão giratório depois de o in-
dicador luminoso do sistema da cha-
ve inteligente piscar uma vez.
↓
O primeiro dígito do número de identi-
ficação foi definido como “1”.
↓
Mantenha novamente o botão girató-
rio premido.
↓

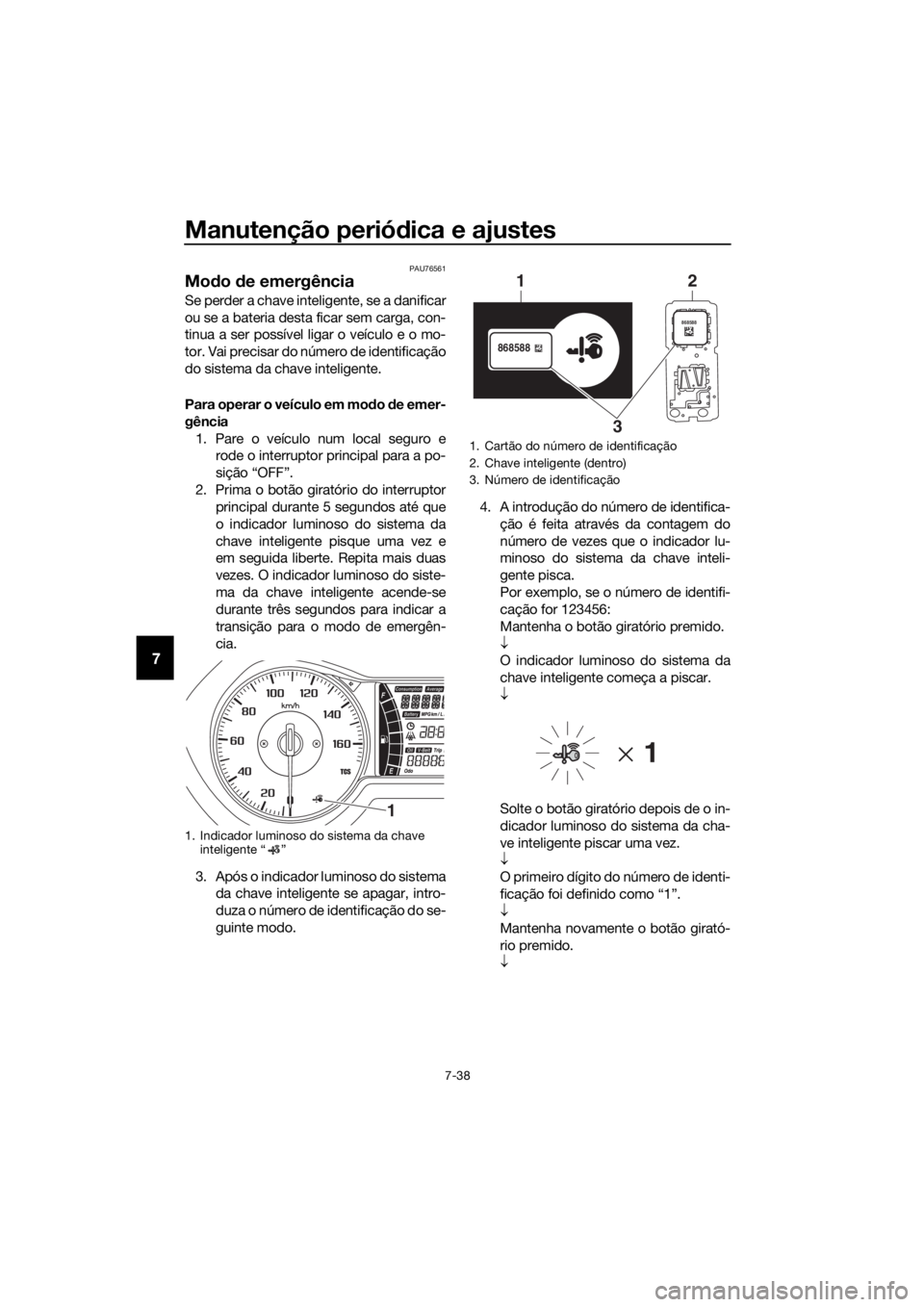

1. Indicador luminoso do sistema da chave inteligente “ ”
1
1. Cartão do número de identificação
2. Chave inteligente (dentro)
3. Número de identificação
868588
868588
1
3 2
UB74P0P0.book Page 38 Tuesday, May 2, 2017 10:31 AM

Manutenção periódica e ajustes
7-39
7
Solte o botão giratório depois de o in-
dicador luminoso do sistema da cha-
ve inteligente piscar duas vezes.
↓
O segundo dígito foi definido como
“2”.
↓
Repita o procedimento indicado até
definir todos os dígitos do número de
identificação. O indicador luminoso
do sistema da chave inteligente pisca
durante 10 segundos se tiver sido in-
troduzido o número de identificação
correto.
NOTA
Quando uma das seguintes situações se
aplicar, o modo de emergência será termi-
nado e o indicador luminoso do sistema da
chave inteligente pisca rapidamente duran-
te 3 segundos. Neste caso, recomece a
partir do passo 2.
z Se não houver qualquer operação do
botão giratório por 10 segundos du-
rante o processo de introdução do nú-
mero de identificação.
z Se for permitido que o indicador lumi-
noso do sistema da chave inteligente
pisque nove vezes ou mais.
z O número de identificação não está
correto.
5. Prima o botão giratório mais uma vez
enquanto o indicador luminoso do sis-
tema de chave inteligente estiver ace-
so para concluir o acesso ao modo de
emergência. O indicador luminoso da
chave inteligente apaga-se e acende-
se novamente durante aproximada-
mente 4 segundos. 6. Enquanto o indicador luminoso do
sistema da chave inteligente estiver
aceso, rode o interruptor principal
para a posição “ON”. O veículo pode
agora ser utilizado normalmente.
UB74P0P0.book Page 39 Tuesday, May 2, 2017 10:31 AM

Cuidad os e arrumação da scooter
8-1
8
PAU37834
Cor mate cui dad o
PRECAUÇÃO
PCA15193
Alguns mo delos estão equipa dos com
peças com acabamento em cor mate.
Consulte um concessionário Yamaha
para obter conselhos sobre quais os
pro dutos a utilizar antes de limpar o veí-
culo. Se utilizar uma escova, pro dutos
químicos agressivos ou compostos de
limpeza para limpar estas peças vai ris-
car ou danificar a superfície das mes-
mas. Também não deve aplicar cera em
nenhuma peça com acabamento em cor
mate.
PAUN1000
Cui dad os
Embora a conceção aberta de uma scooter
revele o encanto da tecnologia, torna-a
também mais vulnerável. Poderá desenvol-
ver-se ferrugem e corrosão mesmo que se-
jam utilizados componentes de alta
qualidade. Embora um tubo de escape en-
ferrujado possa passar despercebido num
carro, este influencia negativamente o as-
peto geral de uma scooter. Um cuidado
frequente e adequado não só vai ao encon-
tro dos termos da garantia, como também
influencia na manutenção de um bom as-
peto da sua scooter, aumentando o tempo
de vida e otimizando o desempenho.
Antes da limpeza
1. Tape a saída do silencioso com um saco de plástico depois do motor ter
arrefecido.
2. Certifique-se de que todas as tampas e coberturas, assim como todos os
acopladores e conectores elétricos,
incluindo a tampa da vela de ignição,
estão bem fixos.
3. Retire a sujidade extremamente entra-
nhada, como por exemplo óleo quei-
mado no cárter, com um
desengordurante e uma escova, mas
nunca aplique este tipo de produto
nos vedantes, anilhas e eixos da roda.
Enxague sempre a sujidade e o de-
sengordurante com água.
Limpeza
PRECAUÇÃO
PCA10784
z Evite utilizar agentes de limpeza
d as ro das demasia do áci dos, espe-
cialmente em ro das de raio. Se este
tipo de pro dutos for utiliza do em
suji dad e de difícil remoção, não
d eixe o agente de limpeza sobre a
área afetad a durante mais tempo
d o que o recomen dad o. Além d isso,
UB74P0P0.book Page 1 Tuesday, May 2, 2017 10:31 AM
