2017 YAMAHA XMAX 300 Betriebsanleitungen (in German)

Funktionen der Instrumente un d Bed ienung selemente
4-6
4
Der Tageskilometerzähler zeigt die seit
dem letzten Zurückstellen gefahrenen Kilo-
meter an.
Zum Zurückstellen des Tageskilometerzäh-
lers die Auswahl mit dem Schalter “TRIP”
vornehmen und dann den Schalter “TRIP”
drei Sekunden lang drücken.
HINWEIS
Der Kilometerzähler stoppt bei
999999.
 Der Tageskilometerzähler wird nach
Erreichen von 9999.9 zurückgestellt
und zählt dann weiter.
Gesamte Fahrzeit “Time”
Bei der gesamten Fahrzeit wird die Zeit an-
gezeigt, die verstrichen ist, seitdem sich
das Zündschloss seit dem letzten Zurück-
stellen in der Stellung “ON” befindet.
Die maximale Zeitspanne, die angezeigt
werden kann, ist 99:59.
HINWEIS
Zum Zurückstellen der gesamten Fahrzeit
die Auswahl mit dem Schalter “TRIP” vor-
nehmen und dann den Schalter “TRIP” drei
Sekunden lang drücken.
Kraftstoffreserve-Kilometerzähler “F
Trip”
Bei einer verbleibenden Kraftstoffmenge
von etwa 2.4 L (0.63 US gal, 0.53 Imp.gal)
beginnt das letzte Segment des Kraftstoff-
messers zu blinken. Die Anzeige wechselt
automatisch zum Kraftstoffreserve-Kilome-
terzähler “F Trip”, und die gefahrenen Kilo-
meter werden dann ab diesem Punkt ge-
zählt. In diesem Fall den Schalter “TRIP”
drücken, um die Anzeige in folgender Rei-
henfolge umzuschalten:
F Trip → Oil Trip → V-Belt Trip → Odo →
Trip → Trip Time → F Trip
Zum Zurückstellen des Kraftstoffreserve-
Kilometerzählers die Auswahl mit dem
Schalter “TRIP” vornehmen und dann den
Schalter “TRIP” drei Sekunden lang drü-
cken.
Der Kraftstoffreserve-Kilometerzähler wird
automatisch zurückgestellt und verschwin-
det, nachdem getankt und 5 km (3 mi) ge-
fahren wurde.

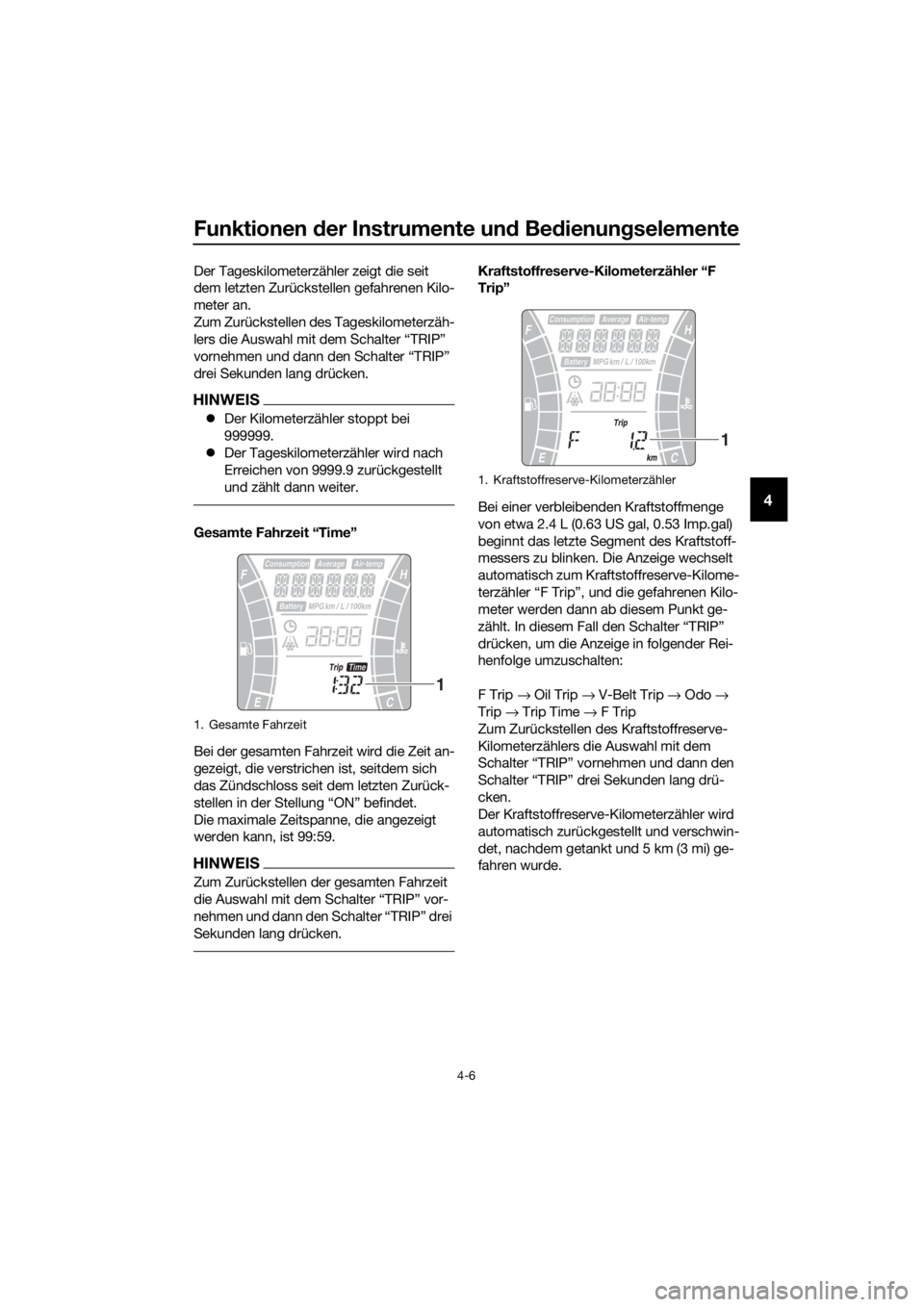

1. Gesamte Fahrzeit
1
1. Kraftstoffreserve-Kilometerzähler
1
UB74G0G0.book Page 6 Tuesday, May 2, 2017 9:59 AM

Funktionen der Instrumente un d Be dienung selemente
4-7
4
Ölwechsel-Kilometerzähler “Oil Trip”
Der Ölwechsel-Kilometerzähler zeigt die
seit dem letzten Ölwechsel zurückgelegte
Strecke an.
Die Ölwechsel-Intervallanzeige “OIL”
blinkt, wenn das Motoröl gewechselt wer-
den muss. Diese Anzeige blinkt nach den
ersten 1000 km (600 mi) und nach 4000 km
(2400 mi). Danach blinkt die Anzeige alle
5000 km (3000 mi).
Nach dem Ölwechsel muss die Ölwechsel-
Intervallanzeige und der Ölwechsel-Kilo-
meterzähler zurückgestellt werden. Um
beide zurückzustellen, den Ölwechsel-Kilo-
meterzähler wählen und dann den Schalter
“TRIP” drei Sekunden lang drücken.
Während der Ölwechsel-Kilometerzähler
blinkt, den Schalter “TRIP” 15 bis 20 Se-
kunden lang drücken. Den Schalter “TRIP”
loslassen, und der Öl-Kilometerzähler-Wert
wird auf null zurückgestellt.
HINWEIS
Wird das Motoröl gewechselt, bevor die Öl-
wechsel-Intervallanzeige aufleuchtet (d. h.
vor Ablauf des entsprechenden Intervalls),
muss die Ölwechsel-Kilometeranzeige
nach dem Ölwechsel zurückgestellt wer-
den, damit sie korrekt die Fälligkeit des
nächsten Ölwechsels signalisiert.
Keilriemenwechsel-Kilometerzähler “V-
Belt Trip”
Der Keilriemenwechsel-Kilometerzähler
zeigt die seit dem letzten Keilriemenwech-
sel gefahrenen Kilometer an.
Die Keilriemenwechsel-Anzeige “V-Belt”
blinkt alle 20000 km (12000 mi), um darauf
hinzuweisen, dass der Keilriemen gewech-
selt werden muss.
Nach dem Keilriemenwechsel die Keilrie-
menwechsel-Anzeige und den Keilriemen-
wechsel-Kilometerzähler zurückstellen. Um
beide zurückzustellen, den Keilriemen-
wechsel-Kilometerzähler wählen und dann
den Schalter “TRIP” drei Sekunden lang
drücken.
Während der Keilriemenwechsel-Kilome-
terzähler blinkt, den Schalter “TRIP” 15 bis
20 Sekunden lang drücken. Den Schalter
“TRIP” loslassen, und der Keilriemen-Kilo-
meterzähler-Wert wird auf null zurückge-
stellt.
HINWEIS
Wird der Keilriemen gewechselt, bevor die
Anzeige für den Keilriemenwechsel auf-
leuchtet (d. h. vor Ablauf des Keilriemen-
wechsel-Intervalls), muss der Keilriemen-
wechsel-Kilometerzähler nach dem
Keilriemenwechsel zurückgestellt werden,
damit er korrekt die Fälligkeit des nächsten
Keilriemenwechsels signalisiert.

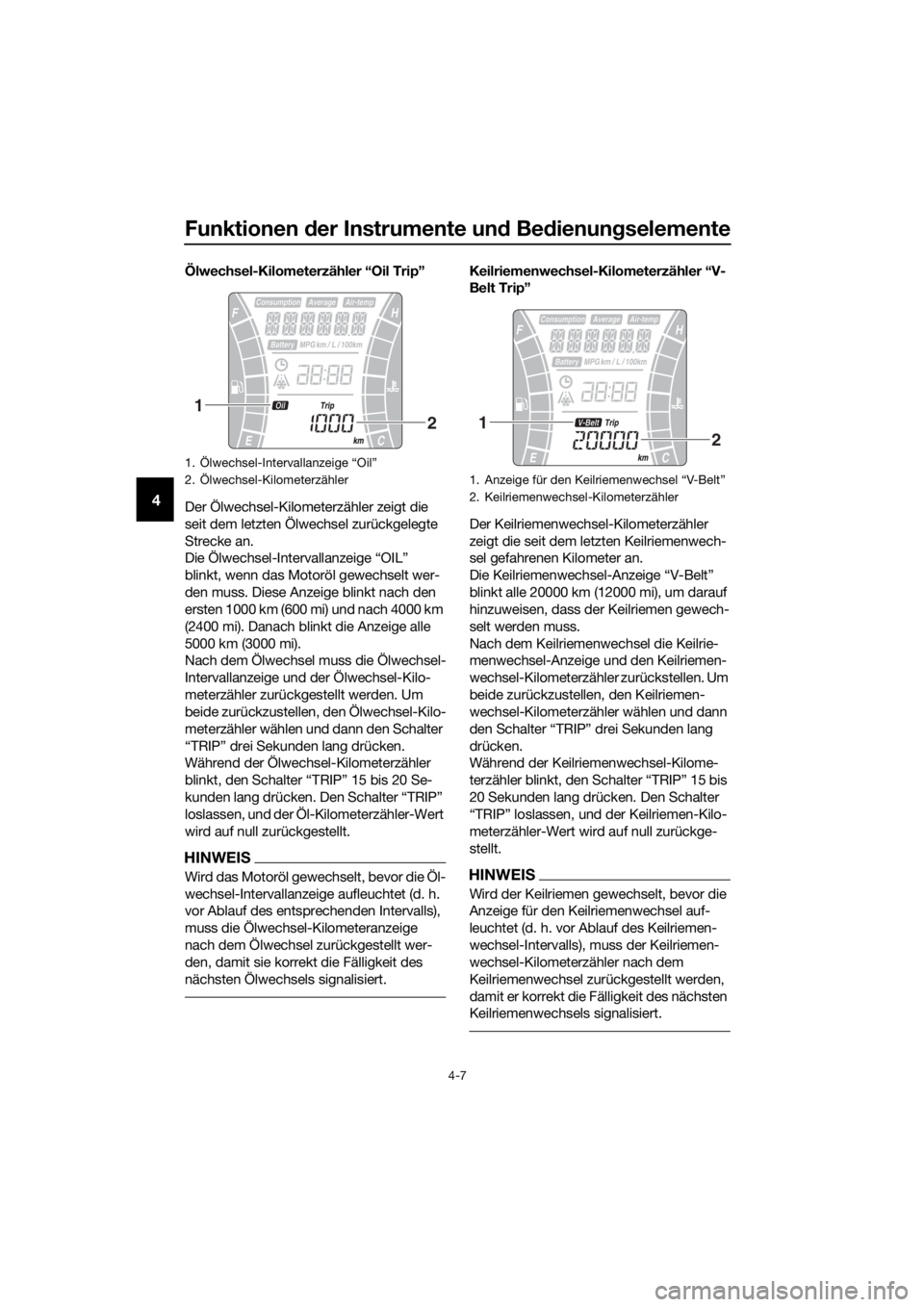

1. Ölwechsel-Intervallanzeige “Oil”
2. Ölwechsel-Kilometerzähler
1
2
1. Anzeige für den Keilriemenwechsel “V-Belt”
2. Keilriemenwechsel-Kilometerzähler
1
2
UB74G0G0.book Page 7 Tuesday, May 2, 2017 9:59 AM

Funktionen der Instrumente un d Bed ienung selemente
4-8
4
Informationsanzei ge
Die Informationsanzeige umfasst Folgen-
des:  Lufttemperaturanzeige
 Batteriespannungsanzeige
 Traktionskontrollsystem-Anzeige
 Durchschnittliche Kraftstoffver-
brauchsanzeige
 Momentane Kraftstoffverbrauchsan-
zeige
 Durchschnittsgeschwindigkeits-An-
zeige
 Warnmeldungs-Funktion
Informationsanzei ge navi gieren
Den Schalter “INFO” drücken, um die An-
zeige zwischen Lufttemperaturanzeige
“Air-temp”, Batteriespannungsanzeige
“Battery”, Modus-Anzeige des Traktions-
kontrollsystems “TCS ON” oder
“TCSOFF”, durchschnittlicher Kraftstoff-
verbrauchsanzeige “Consumpti-
on/Average_ _._ km/L” oder “Consumpti-
on/Average_ _._ L/100 km”, momentanen
Kraftstoffverbrauch “Consumption_ _._
km/L” oder “Consumption_ _._ L/100 km”
und Durchschnittsgeschwindigkeits-Anzei-
ge “Average” in der folgenden Reihenfolge
umzuschalten:
Air-temp → Battery → TCS ON oder
TCSOFF → Consumption/Average_ _._
km/L → Consumption/Average_ _._ L/100 km
→ Consumption_ _._ km/L →
Consumption_ _._ L/100 km → Average →
Air-temp
Für UK:
Den Schalter “TRIP” drücken, um die An-
zeige zwischen Lufttemperaturanzeige
“Air-temp”, Batteriespannungsanzeige
“Battery”, Modus-Anzeige des Traktions-
kontrollsystems “TCS ON” oder
“TCSOFF”, durchschnittlicher Kraftstoff-
verbrauchsanzeige “Consumpti-
on/Average_ _._ km/L”, “Consumpti-
on/Average_ _._ L/100 km” oder
“Consumption/Average_ _ _._MPG”, mo-
mentanen Kraftstoffverbrauch
“Consumption_ _._ km/L”, “Consumption_
_._ L/100 km” oder “Consumption_ _
_._MPG” und Durchschnittsgeschwindig-
keits-Anzeige “Average” in der folgenden
Reihenfolge umzuschalten:
Air-temp → Battery → TCS ON oder
TCSOFF → Consumption/Average_ _._
km/L → Consumption/Average_ _._ L/100
km → Consumption/Average_ _ _._ MPG
→ Consumption_ _._ km/L →
Consumption_ _._ L/100 km →
Consumption_ _ _._ MPG → Average →
Air-temp
HINWEIS
 Wenn Kilometer als Anzeigeeinheit
ausgewählt ist, werden “Consumpti-
on/Average_ _ _._MPG” und
“Consumption_ _ _._MPG” nicht an-
gezeigt.
 Wenn Meilen als Anzeigeeinheit aus-
gewählt ist, werden “Consumpti-
on/Average_ _._ km/L”, “Consumpti-
on/Average_ _._ L/100 km”,
“Consumption_ _._ km/L” und
“Consumption_ _._ L/100 km” nicht
angezeigt.
1. Informationsanzeige
1
UB74G0G0.book Page 8 Tuesday, May 2, 2017 9:59 AM

Funktionen der Instrumente un d Be dienung selemente
4-9
4
Lufttemperaturanzei ge
Diese Anzeige zeigt die Lufttemperatur im
Bereich von –10 °C bis 50 °C in Schritten
von 1 °C an.
Die Fahrbahnvereisungs-Warnleuchte “ ”
blinkt, wenn die Temperatur unter 4 °C fällt.
Die angezeigte Temperatur kann von der
tatsächlichen Umgebungstemperatur ab-
weichen.
HINWEIS
Langsames Fahren (unter 20 km/h [12
mi/h]) oder Haltepunkte, wie zum Beispiel
Verkehrsampeln usw., können die Genau-
igkeit der Temperaturanzeige beeinträchti-
gen.
Batteriespannun gsanzei ge
Diese Anzeige zeigt den aktuellen Ladezu-
stand der Batterie an.
HINWEIS
 Wenn der Motor bei Betätigung des
Starterschalters nur langsam dreht,
die Batterie von einer Yamaha-Fach-
werkstatt aufladen lassen.
 Wenn “---” auf der Batteriespan-
nungsanzeige erscheint, die Batterie
von einer Yamaha-Fachwerkstatt prü-
fen lassen.
Traktionskontrollsystem-Anzei ge
Diese Anzeige zeigt den aktuellen Zustand
des Traktionskontrollsystems an. (Siehe
Seite 4-15.)  “TCS ON”: System eingeschaltet
 “TCSOFF”: System ausgeschaltet
HINWEIS
Wenn nur “TCS” angezeigt wird, liegt im
Fahrzeug ein Kommunikationsfehler vor.
Das Fahrzeug so bald wie möglich von ei-
ner Yamaha-Fachwerkstatt prüfen lassen.

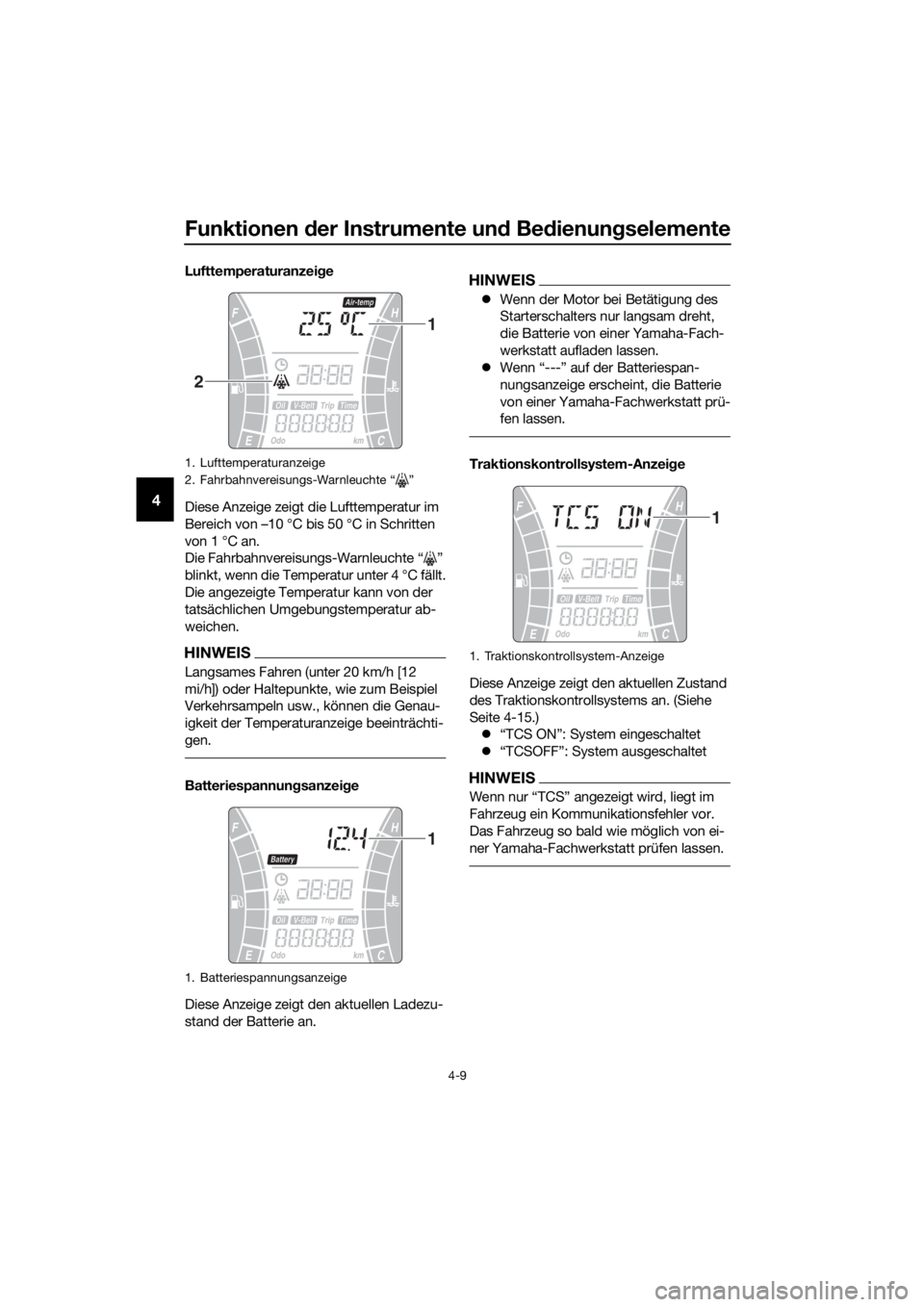

1. Lufttemperaturanzeige
2. Fahrbahnvereisungs-Warnleuchte “ ”
1. Batteriespannungsanzeige
1
2
1
1. Traktionskontrollsystem-Anzeige
1
UB74G0G0.book Page 9 Tuesday, May 2, 2017 9:59 AM

Funktionen der Instrumente un d Bed ienung selemente
4-10
4
Durchschnittliche Kraftstoffverb rauchs-
anzei ge
Diese Funktion berechnet den durch-
schnittlichen Kraftstoffverbrauch seit dem
letzten Zurückstellen.
Der durchschnittliche Kraftstoffverbrauch
kann entweder als “Consumpti-
on/Average_ _._ km/L”, “Consumpti-
on/Average_ _._ L/100 km” oder “Con-
sumption/Average_ _ _._ MPG” (für UK)
angezeigt werden.  “Consumption/Average_ _._ km/L”:
Es wird die durchschnittliche Fahr-
strecke angezeigt, die mit einer Kraft-
stoffmenge von 1.0 L zurückgelegt
werden kann.
 “Consumption/Average_ _._ L/100
km”: Es wird die durchschnittliche
Kraftstoffmenge angezeigt, die benö-
tigt wird, um 100 km weit zu fahren.
 “Consumption/Average_ _ _._ MPG”
(für UK): Es wird die durchschnittliche
Fahrstrecke angezeigt, die mit einer
Kraftstoffmenge von 1.0 Imp.gal zu-
rückgelegt werden kann.
Zum Zurückstellen des durchschnittlichen
Kraftstoffverbrauchs den Schalter “INFO”
mindestens drei Sekunden lang drücken.HINWEIS
Nach dem Zurückstellen des durchschnitt-
lichen Kraftstoffverbrauchs wird für diese
Anzeige so lange “_ _._” angezeigt, bis das
Fahrzeug 1 km (0.6 mi) zurückgelegt hat.
Momentane Kraftstoffverb rauchsanzei-
g e
Diese Funktion berechnet den Kraftstoff-
verbrauch unter den momentanen Fahrbe-
dingungen.
Der momentane Kraftstoffverbrauch kann
entweder als “Consumption_ _._km/L”,
“Consumption_ _._L/100 km” oder
“Consumption_ _ _._MPG” (für UK) ange-
zeigt werden.  “Consumption_ _._km/L”: Es wird die
Fahrstrecke angezeigt, die mit einer
Kraftstoffmenge von 1.0 L unter den
momentanen Fahrbedingungen zu-
rückgelegt werden kann.
 “Consumption_ _._L/100 km”: Es wird
die Kraftstoffmenge angezeigt, die be-
nötigt wird, um unter den momenta-
nen Fahrbedingungen 100 km weit zu
fahren.
 “Consumption_ _ _._MPG” (für UK):
Es wird die Fahrstrecke angezeigt, die
mit einer Kraftstoffmenge von
1.0 Imp.gal unter den momentanen
Fahrbedingungen zurückgelegt wer-
den kann.

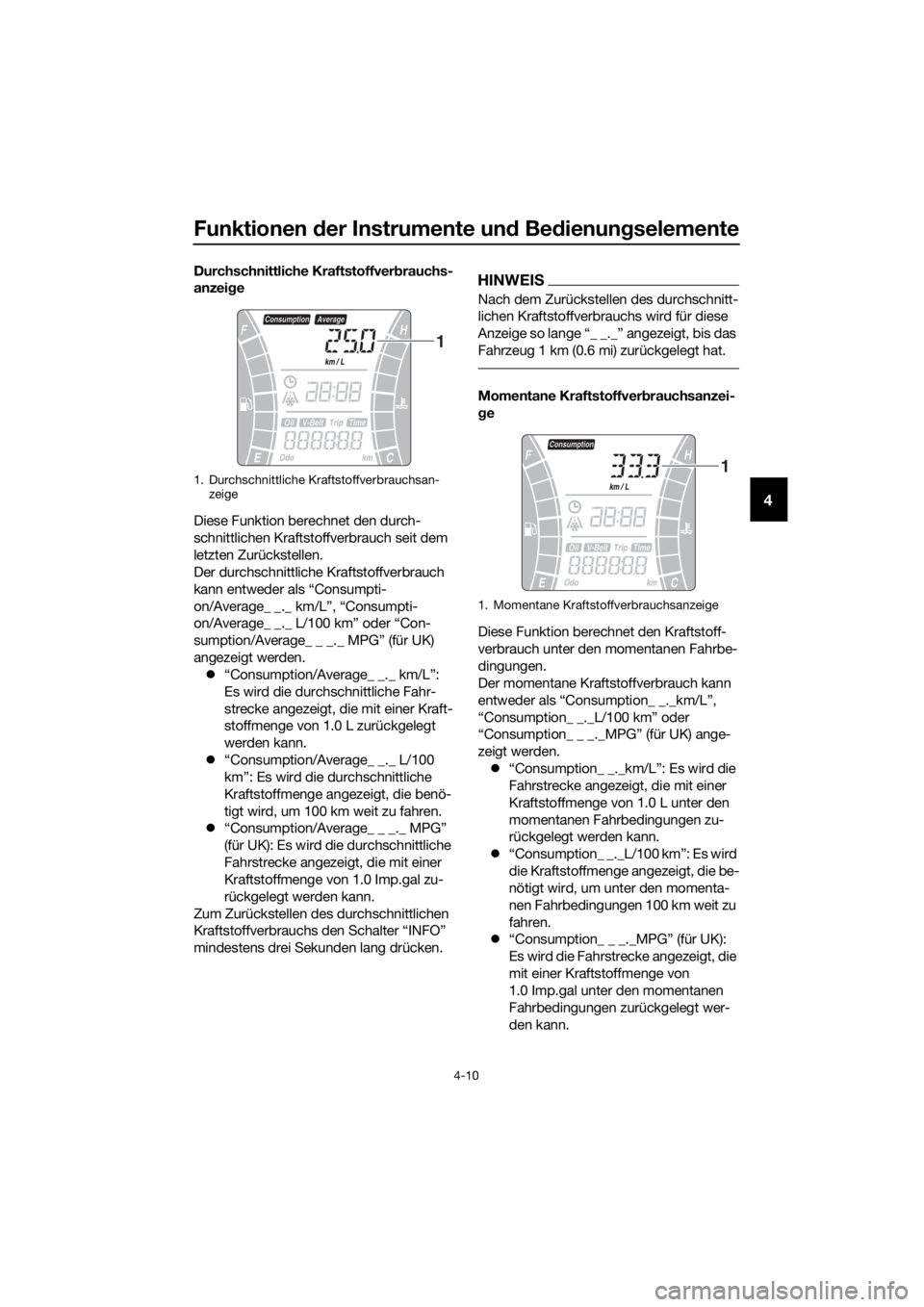

1. Durchschnittliche Kr aftstoffverbrauchsan-
zeige
1
1. Momentane Kraftstoffverbrauchsanzeige
1
UB74G0G0.book Page 10 Tuesday, May 2, 2017 9:59 AM

Funktionen der Instrumente un d Be dienung selemente
4-11
4
HINWEIS
Bei einer Geschwindigkeit von weniger als
10 km/h (6 mi/h) wird “_ _._” angezeigt.

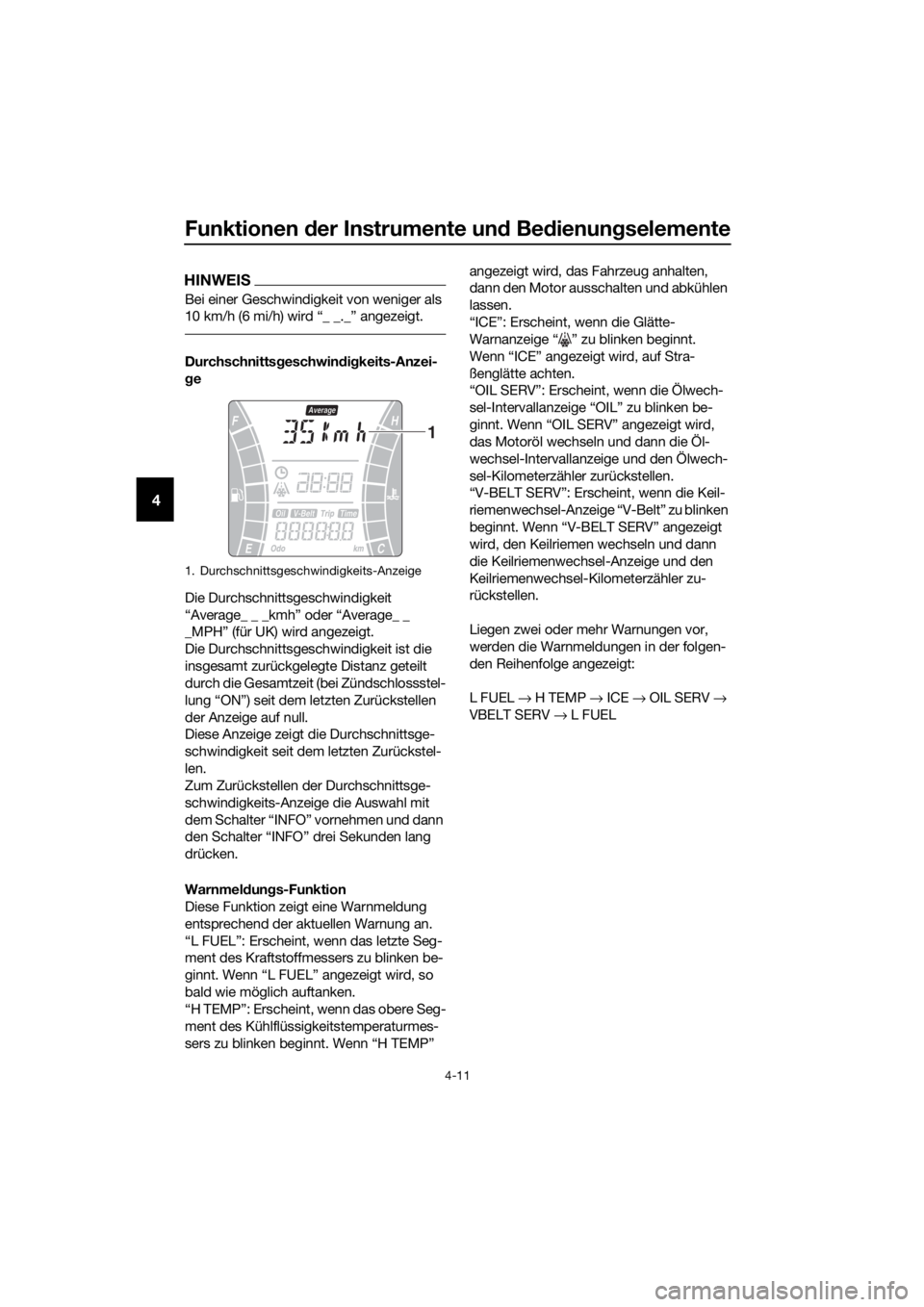

Durchschnitts geschwin dig keits-Anzei-
g e
Die Durchschnittsgeschwindigkeit
“Average_ _ _kmh” oder “Average_ _
_MPH” (für UK) wird angezeigt.
Die Durchschnittsgeschwindigkeit ist die
insgesamt zurückgelegte Distanz geteilt
durch die Gesamtzeit (bei Zündschlossstel-
lung “ON”) seit dem letzten Zurückstellen
der Anzeige auf null.
Diese Anzeige zeigt die Durchschnittsge-
schwindigkeit seit dem letzten Zurückstel-
len.
Zum Zurückstellen der Durchschnittsge-
schwindigkeits-Anzeige die Auswahl mit
dem Schalter “INFO” vornehmen und dann
den Schalter “INFO” drei Sekunden lang
drücken.
Warnmel dun gs-Funktion
Diese Funktion zeigt eine Warnmeldung
entsprechend der aktuellen Warnung an.
“L FUEL”: Erscheint, wenn das letzte Seg-
ment des Kraftstoffmessers zu blinken be-
ginnt. Wenn “L FUEL” angezeigt wird, so
bald wie möglich auftanken.
“H TEMP”: Erscheint, wenn das obere Seg-
ment des Kühlflüssigkeitstemperaturmes-
sers zu blinken beginnt. Wenn “H TEMP” angezeigt wird, das Fahrzeug anhalten,
dann den Motor ausschalten und abkühlen
lassen.
“ICE”: Erscheint, wenn die Glätte-
Warnanzeige “ ” zu blinken beginnt.
Wenn “ICE” angezeigt wird, auf Stra-
ßenglätte achten.
“OIL SERV”: Erscheint, wenn die Ölwech-
sel-Intervallanzeige “OIL” zu blinken be-
ginnt. Wenn “OIL SERV” angezeigt wird,
das Motoröl wechseln und dann die Öl-
wechsel-Intervallanzeige und den Ölwech-
sel-Kilometerzähler zurückstellen.
“V-BELT SERV”: Erscheint, wenn die Keil-
riemenwechsel-Anzeige “V-Belt” zu blinken
beginnt. Wenn “V-BELT SERV” angezeigt
wird, den Keilriemen wechseln und dann
die Keilriemenwechsel-Anzeige und den
Keilriemenwechsel-Kilometerzähler zu-
rückstellen.
Liegen zwei oder mehr Warnungen vor,
werden die Warnmeldungen in der folgen-
den Reihenfolge angezeigt:
L FUEL
→ H TEMP → ICE → OIL SERV →
VBELT SERV → L FUEL
1. Durchschnittsgeschwindigkeits-Anzeige
1
UB74G0G0.book Page 11 Tuesday, May 2, 2017 9:59 AM

Funktionen der Instrumente un d Bed ienung selemente
4-12
4
GAU1234M

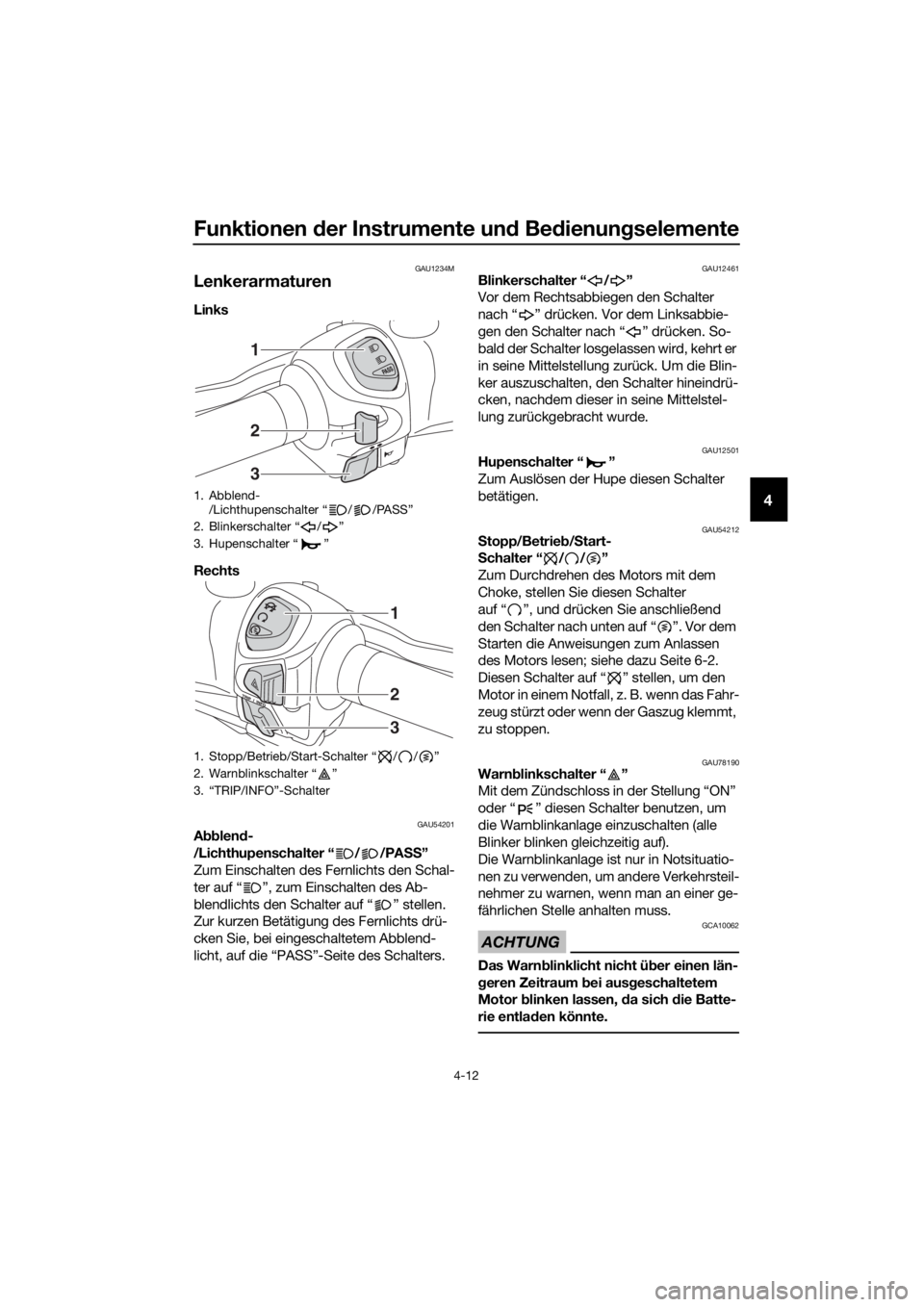

Lenkerarmaturen
Links
Rechts
GAU54201Abblen d-
/Lichthupenschalter “ / /PA SS”
Zum Einschalten des Fernlichts den Schal-
ter auf “ ”, zum Einschalten des Ab-
blendlichts den Schalter auf “ ” stellen.
Zur kurzen Betätigung des Fernlichts drü-
cken Sie, bei eingeschaltetem Abblend-
licht, auf die “PASS”-Seite des Schalters.
GAU12461Blinkerschalter “ / ”
Vor dem Rechtsabbiegen den Schalter
nach “ ” drücken. Vor dem Linksabbie-
gen den Schalter nach “ ” drücken. So-
bald der Schalter losgelassen wird, kehrt er
in seine Mittelstellung zurück. Um die Blin-
ker auszuschalten, den Schalter hineindrü-
cken, nachdem dieser in seine Mittelstel-
lung zurückgebracht wurde.
GAU12501Hupenschalter “ ”
Zum Auslösen der Hupe diesen Schalter
betätigen.
GAU54212S topp/Betrie b/S tart-
S chalter “ / / ”
Zum Durchdrehen des Motors mit dem
Choke, stellen Sie diesen Schalter
auf “ ”, und drücken Sie anschließend
den Schalter nach unten auf “ ”. Vor dem
Starten die Anweisungen zum Anlassen
des Motors lesen; siehe dazu Seite 6-2.
Diesen Schalter auf “ ” stellen, um den
Motor in einem Notfall, z. B. wenn das Fahr-
zeug stürzt oder wenn der Gaszug klemmt,
zu stoppen.
GAU78190Warn blinkschalter “ ”
Mit dem Zündschloss in der Stellung “ON”
oder “ ” diesen Schalter benutzen, um
die Warnblinkanlage einzuschalten (alle
Blinker blinken gleichzeitig auf).
Die Warnblinkanlage ist nur in Notsituatio-
nen zu verwenden, um andere Verkehrsteil-
nehmer zu warnen, wenn man an einer ge-
fährlichen Stelle anhalten muss.
ACHTUNG
GCA10062
Das Warn blinklicht nicht ü ber einen län-
g eren Zeitraum bei aus geschaltetem
Motor blinken lassen, d a sich die Batte-
rie entla den könnte.
1. Abblend-
/Lichthupenschalter “ / /PASS”
2. Blinkerschalter “ / ”
3. Hupenschalter “ ”
1. Stopp/Betrieb/Start-Schalter “ / / ”
2. Warnblinkschalter “ ”
3. “TRIP/INFO”-Schalter
1
2
3
1
2
3
UB74G0G0.book Page 12 Tuesday, May 2, 2017 9:59 AM

Funktionen der Instrumente un d Be dienung selemente
4-13
4

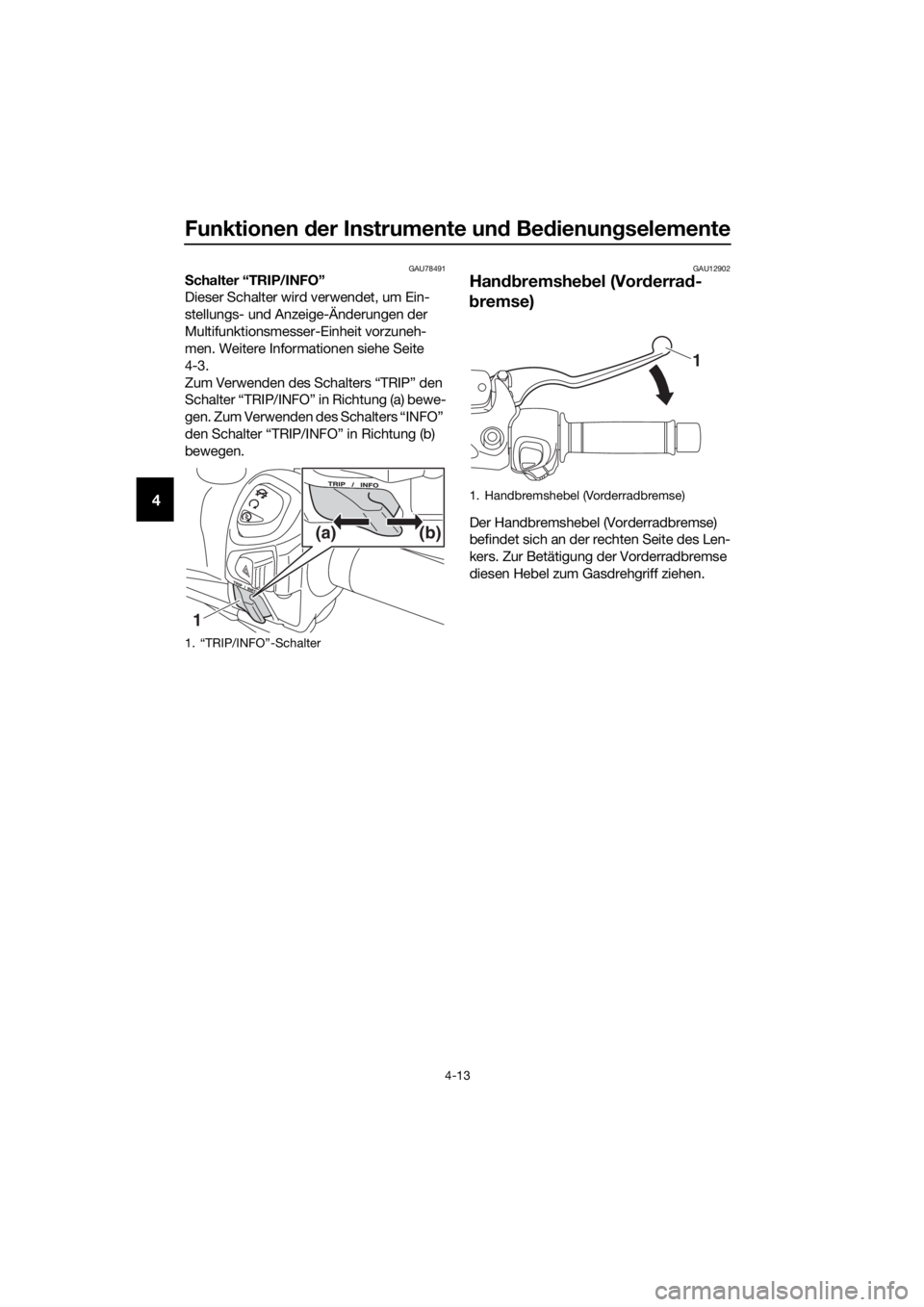

GAU78491Schalter “TRIP/INFO”
Dieser Schalter wird verwendet, um Ein-
stellungs- und Anzeige-Änderungen der
Multifunktionsmesser-Einheit vorzuneh-
men. Weitere Informationen siehe Seite
4-3.
Zum Verwenden des Schalters “TRIP” den
Schalter “TRIP/INFO” in Richtung (a) bewe-
gen. Zum Verwenden des Schalters “INFO”
den Schalter “TRIP/INFO” in Richtung (b)
bewegen.GAU12902
Han dbremshe bel (Vor derra d-
b remse)
Der Handbremshebel (Vorderradbremse)
befindet sich an der rechten Seite des Len-
kers. Zur Betätigung der Vorderradbremse
diesen Hebel zum Gasdrehgriff ziehen.
1. “TRIP/INFO”-Schalter
1 (b)
(a)
1. Handbremshebel (Vorderradbremse)
1
UB74G0G0.book Page 13 Tuesday, May 2, 2017 9:59 AM
