Regelmäßi ge Wartun g un d Einstellun g
7-33
7
GAU78560
Kennzeichenleuchten-Lampe
auswechseln
1. Die Kennzeichenbeleuchtung durch
Entfernen der Schrauben und des
Kennzeichens ausbauen und dann die
Kennzeichenbeleuchtungs-Lampen-
fassung (zusammen mit der Lampe)
herausziehen.
2. Die durchgebrannte Lampe heraus- ziehen.
3. Eine neue Lampe in die Fassung ein- setzen.
4. Die Lampenfassung (zusammen mit der Lampe) hineindrücken und dann
die Kennzeichenbeleuchtung mit dem
Kennzeichen und den Schrauben wie-
der einbauen.
GAU60701
Fehlersuche
Obwohl alle Yamaha-Fahrzeuge vor der
Auslieferung einer strengen Inspektion un-
terzogen werden, kann es im Alltag zu Stö-
rungen kommen. Zum Beispiel können De-
fekte am Kraftstoff- oder Zündsystem oder
mangelnde Kompression zu Anlassproble-
men und Leistungseinbußen führen.
Die nachfolgenden Fehlersuchdiagramme
beschreiben die Vorgänge, die es Ihnen er-
möglichen, eine einfache und schnelle
Kontrolle der einzelnen Funktionsbereiche
vorzunehmen. Reparaturarbeiten an Ihrem
Fahrzeug sollten jedoch unbedingt von ei-
ner Yamaha-Fachwerkstatt ausgeführt
werden, denn nur diese bietet das Know-
how, die Werkzeuge und die Erfahrung für
eine optimale Wartung.
Ausschließlich Yamaha-Originalersatzteile
verwenden. Ersatzteile anderer Hersteller
mögen zwar so aussehen wie Yamaha-Tei-
le, bieten aber nur selten die gleiche Quali-
tät und Lebensdauer, was erhöhte Repara-
turkosten zur Folge hat.
WARNUNG
GWA15142
Bei Ü berprüfun g d es Kraftstoffsystems
nicht rauchen un d sicherstellen, dass
sich kein offenes Feuer o der Funken-
quellen in d er Nähe befinden, einschließ-
lich Zün dflammen für Warmwasser be-
reiter o der Öfen. Benzin od er
Benzin dämpfe können sich leicht ent-
zün den o der explod ieren und d ad urch
schwere Au genverletzun gen o der Be-
schä dig ung en verursachen.
GAU76550Fehlersuche Smart-Key- System
Bitte die folgenden Punkte kontrollieren,
wenn das Smart-Key-System nicht funktio-
niert.  Ist der Smart Key eingeschaltet? (Sie-
he Seite 3-5.)
1. Kennzeichenbeleuchtungsanlage
2. Schraube
3. Lampenfassung der Kennzeichenbeleuch-
tung
4. Platte
1. Lampe der Kennzeichenbeleuchtung
1
2
34
1
UB74G0G0.book Page 33 Tuesday, May 2, 2017 9:59 AM

Regelmäßi ge Wartun g un d Einstellun g
7-34
7
Ist die Smart-Key-Batterie leer? (Siehe
Seite 3-6.)
 Ist die Smart-Key-Batterie korrekt ein-
gebaut? (Siehe Seite 3-6.)
 Wird der Smart Key in einer Umge-
bung mit starken Radiowellen oder
anderen elektromagnetischen Stör-
strahlungen verwendet? (Siehe Seite
3-1.)
 Wird der für dieses Fahrzeug regist-
rierte Smart Key verwendet?
 Ist die Fahrzeugbatterie leer? Wenn
die Fahrzeugbatterie leer ist, funktio-
niert das Smart-Key-System nicht.
Bitte die Fahrzeugbatterie laden oder
erneuern. (Siehe Seite 7-27.)
Wenn das Smart-Key-System nach Kont-
rolle der Punkte oben nicht funktioniert, das
Smart-Key-System von einer Yamaha-
Fachwerkstatt prüfen lassen.
HINWEI S
Siehe “Notfall-Modus” auf Seite 7-37 für In-
formationen zum Starten des Motors ohne
Smart Key.
UB74G0G0.book Page 34 Tuesday, May 2, 2017 9:59 AM

Regelmäßi ge Wartun g un d Einstellun g
7-35
7
GAU68020

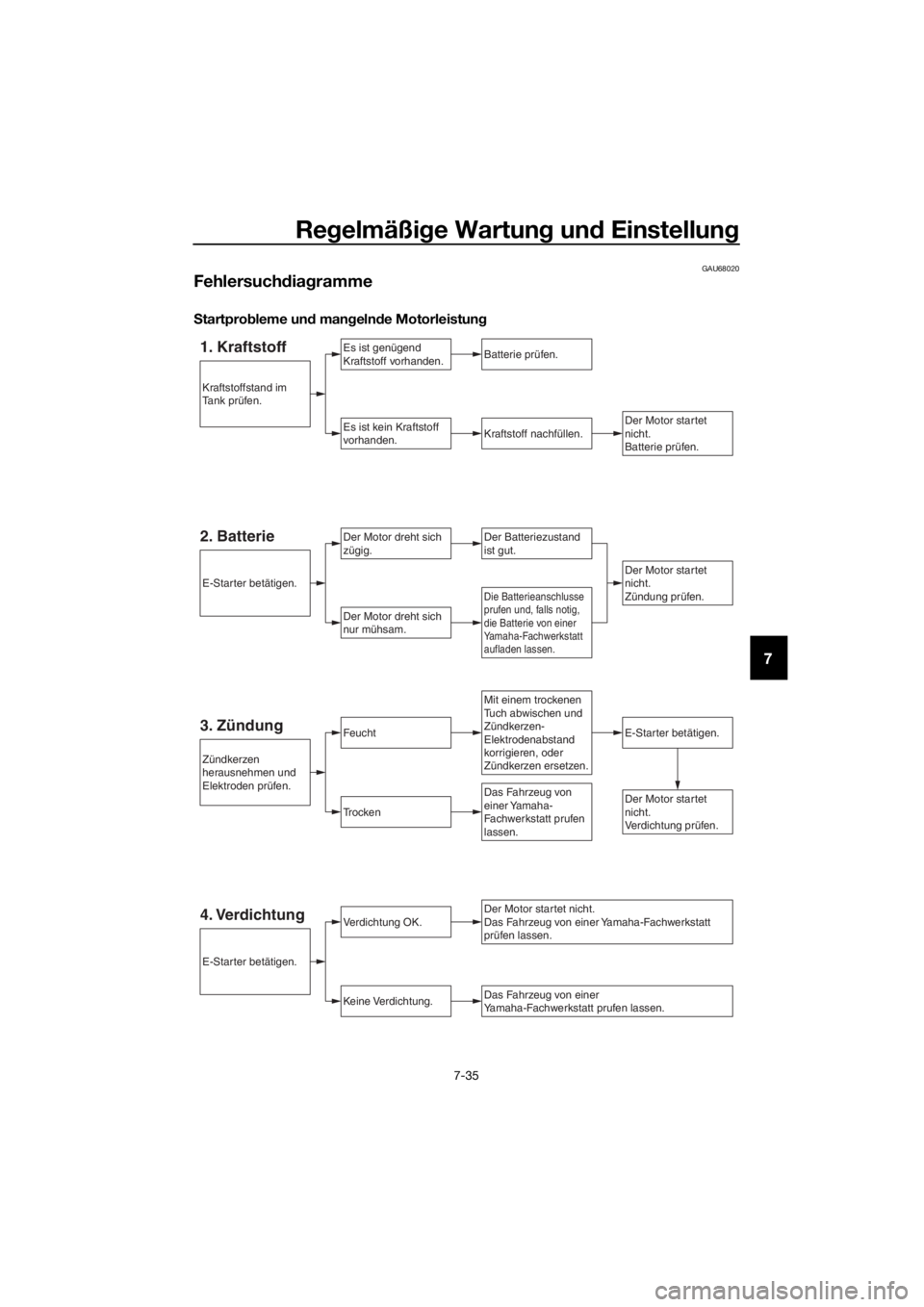

Fehlersuchd iagramme
S tartpro bleme und mangeln de Motorleistun g
1. KraftstoffEs ist genügend
Kraftstoff vorhanden.
Es ist kein Kraftstoff
vorhanden.
Batterie prüfen.
Kraftstoff nachfüllen.
Der Motor dreht sich
zügig.
Der Motor dreht sich
nur mühsam.
Der Motor startet
nicht.
Batterie prüfen.
Mit einem trockenen
Tuch abwischen und
Zündkerzen-
Elektrodenabstand
korrigieren, oder
Zündkerzen ersetzen.
Die Batterieanschlusse
prufen und, falls notig,
die Batterie von einer
Yamaha-Fachwerkstatt
aufladen lassen.
2. BatterieDer Batteriezustand
ist gut.
Der Motor startet
nicht.
Zündung prüfen.
3. ZündungFeuchtE-Starter betätigen.
Trocken
Verdichtung OK.
Keine Verdichtung.
Der Motor startet nicht.
Das Fahrzeug von einer Yamaha-Fachwerkstatt
prüfen lassen.
Das Fahrzeug von einer
Yamaha-Fachwerkstatt prufen lassen.
Der Motor startet
nicht.
Verdichtung prüfen.Das Fahrzeug von
einer Yamaha-
Fachwerkstatt prufen
lassen.
Zündkerzen
herausnehmen und
Elektroden prüfen.
E-Starter betätigen.
E-Starter betätigen.
Kraftstoffstand im
Tank prüfen.
4. Verdichtung
UB74G0G0.book Page 35 Tuesday, May 2, 2017 9:59 AM

Regelmäßi ge Wartun g un d Einstellun g
7-36
7

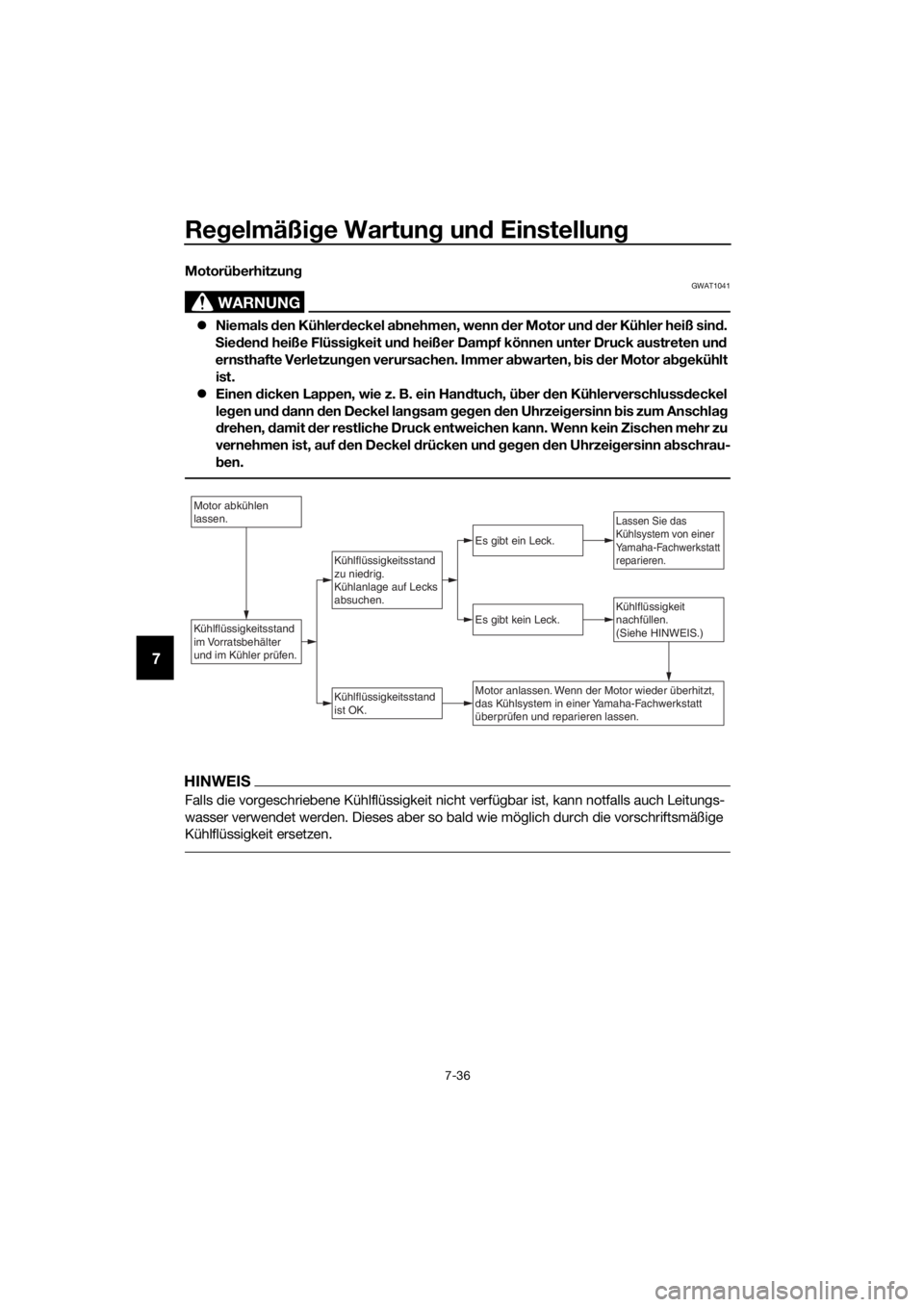

Motorüberhitzun g
WARNUNG
GWAT1041
Niemals den Kühler deckel ab nehmen, wenn der Motor un d d er Kühler heiß sin d.
S ie den d heiße Flüssi gkeit un d heißer Dampf können unter Druck austreten un d
ernsthafte Verletzun gen verursachen. Immer a bwarten, bis der Motor abgekühlt
ist.
 Einen dicken Lappen, wie z. B. ein Han dtuch, ü ber den Kühlerverschluss deckel
le gen un d d ann den Deckel lan gsam geg en den Uhrzei gersinn bis zum Anschla g
d rehen, damit der restliche Druck entweichen kann. Wenn kein Zischen mehr zu
vernehmen ist, auf den Deckel d rücken und g eg en den Uhrzei gersinn a bschrau-
b en.
HINWEIS
Falls die vorgeschriebene Kühlflüssigkeit nicht verfügbar ist, kann notfalls auch Leitungs-
wasser verwendet werden. Dieses aber so bald wie möglich durch die vorschriftsmäßige
Kühlflüssigkeit ersetzen.
Motor abkühlen
lassen.
Kühlflüssigkeitsstand
im Vorratsbehälter
und im Kühler prüfen.
Kühlflüssigkeit
nachfüllen.
(Siehe HINWEIS.)
Kühlflüssigkeitsstand
ist OK.
Es gibt kein Leck.
Es gibt ein Leck.
Kühlflüssigkeitsstand
zu niedrig.
Kühlanlage auf Lecks
absuchen.
Lassen Sie das
Kühlsystem von einer
Yamaha-Fachwerkstatt
reparieren.
Motor anlassen. Wenn der Motor wieder überhitzt,
das Kühlsystem in einer Yamaha-Fachwerkstatt
überprüfen und reparieren lassen.
UB74G0G0.book Page 36 Tuesday, May 2, 2017 9:59 AM

Regelmäßi ge Wartun g un d Einstellun g
7-37
7
GAU76561
Notfall-Mod us
Wenn der Smart Key verloren geht oder be-
schädigt wird oder seine Batterie entladen
ist, kann das Fahrzeug trotzdem einge-
schaltet und der Motor gestartet werden.
Sie benötigen die Identifizierungsnummer
des Smart-Key-Systems.
Fahrzeug im Notfall-Mo dus betrei ben
1. Fahrzeug an einem sicheren Ort an- halten und das Zündschloss auf
“OFF” drehen.
2. Den Zündschloss-Knopf 5 Sekunden lang gedrückt halten, bis die Kontroll-
leuchte des Smart-Key-Systems ein-
mal aufleuchtet, dann loslassen. Zwei-
mal wiederholen. Die Kontrollleuchte
des Smart-Key-Systems leuchtet drei
Sekunden lang, um den Übergang in
den Notfall-Modus anzuzeigen.
3. Nachdem die Kontrollleuchte des Smart-Key-Systems erloschen ist, die
Identifizierungsnummer wie folgt ein-
geben. 4. Zur Eingabe der Identifizierungsnum-
mer wird gezählt, wie oft die Kontroll-
leuchte des Smart-Key-Systems auf-
blinkt.
Lautet die Identifizierungsnummer
zum Beispiel 123456:
Den Knopf drücken und halten.
↓
Die Kontrollleuchte des Smart-Key-
Systems beginnt zu blinken.
↓
Den Knopf loslassen, nachdem die
Kontrollleuchte des Smart-Key-Sys-
tems einmal geblinkt hat.
↓
Für die erste Ziffer der Identifizie-
rungsnummer wurde “1” eingestellt.
↓
Den Knopf erneut drücken und halten.
↓
1. Kontrollleuchte des Smart-Key-Systems “ ”
1
1. Identifizierungsnummernkarte
2. Smart Key (innen)
3. Identifizierungsnummer
868588
868588
1
3 2
UB74G0G0.book Page 37 Tuesday, May 2, 2017 9:59 AM

Regelmäßi ge Wartun g un d Einstellun g
7-38
7
Den Knopf loslassen, nachdem die
Kontrollleuchte des Smart-Key-Sys-
tems zweimal geblinkt hat.
↓
Für die zweite Ziffer der Identifizie-
rungsnummer wurde “2” eingestellt.
↓
Das obige Verfahren wiederholen, bis
alle Ziffern der Identifizierungsnum-
mer eingestellt worden sind. Die Kon-
trollleuchte des Smart-Key-Systems
blinkt 10 Sekunden lang, wenn die
richtige Identifizierungsnummer ein-
gegeben wurde.
HINWEIS
Wenn eine der folgenden Situationen zu-
trifft, wird der Notfall-Modus beendet und
die Kontrollleuchte des Smart-Key-Sys-
tems blinkt 3 Sekunden lang schnell. In die-
sem Fall wieder ab Schritt 2 beginnen.
 Wenn während der Eingabe der Iden-
tifizierungsnummer für die Dauer von
10 Sekunden keine Betätigung des
Knopfes erfolgt.
 Wenn die Kontrollleuchte des Smart-
Key-Systems neun Mal oder mehr
blinken darf.
 Die Identifizierungsnummer wurde
nicht korrekt eingegeben.
5. Während die Kontrollleuchte des
Smart-Key-Systems leuchtet, den
Knopf noch einmal drücken, um den
Wechsel in den Notfall-Modus abzu-
schließen. Die Kontrollleuchte des
Smart-Key-Systems erlischt und
leuchtet dann nach ca. 4 Sekunden
wieder auf.
6. Während die Kontrollleuchte des
Smart-Key-Systems leuchtet, das
Zündschloss auf “ON” drehen. Das
Fahrzeug kann jetzt voll ausgefahren
werden.
UB74G0G0.book Page 38 Tuesday, May 2, 2017 9:59 AM

Pflege un d La gerung d es Motorrollers
8-1
8
GAU37834
Vorsicht bei Mattfar ben
ACHTUNG
GCA15193
Eini ge Mo delle sin d mit mattfar big en
Bauteilen aus gestattet. Vor d er Reini-
g un g d es Fahrzeu gs sollten S ie einen
Yamaha-Fachhän dler bezü glich ver-
wen dbarer Reini gun gsmittel zu Rate
ziehen. Wer den Bürsten, scharfe Chemi-
kalien o der Reini gun gsmittel zum S äu-
b ern dieser Bauteile benutzt, können
d iese verkratzt o der beschäd ig t wer den.
Auch Wachs sollte nicht auf mattfar big e
Bauteile auf getra gen wer den.
GAUN1000
Pfle ge
Während die offene Bauweise einerseits
die attraktive Technologie sichtbar macht,
hat sie andererseits den Nachteil, dass der
Motorroller ungeschützt ist. Obwohl nur
hochwertige Materialien verwendet wer-
den, sind die Bauteile nicht korrosionssi-
cher. Während bei Automobilen beispiels-
weise ein korrodierter Auspuff unbeachtet
bleibt, fallen schon kleine Rostansätze an
der Motorroller-Auspuffanlage unange-
nehm auf. Regelmäßige, richtige Pflege ist
nicht nur eine Bedingung für Garantiean-
sprüche, sondern Ihr Motorroller wird auch
besser aussehen, länger leben und optima-
le Leistungen erbringen.
Vor bereitun g für d ie Reini gun g
1. Die Schalldämpferöffnung abkühlen lassen und dann mit einer Plastiktüte
abdecken.
2. Sicherstellen, dass alle Kappen und Abdeckungen, sowie alle elektrischen
Stecker und Anschlussbuchsen, ein-
schließlich des Zündkerzensteckers
fest sitzen.
3. Auf stark verschmutzte Stellen, die z. B. durch verkrustetes Motoröl verun-
reinigt sind, einen Kaltreiniger mit dem
Pinsel auftragen, aber niemals Kaltrei-
niger auf Dichtungen und Radachsen
auftragen! Kaltreiniger und Schmutz
mit Wasser abspülen.
Reini gung
ACHTUNG
GCA10784
 Stark säurehalti ge Rad reiniger, be-
son ders an S peichenrä dern, ver-
mei den. Wer den solche Prod ukte
für schwer zu entfernen de Ver-
schmutzun gen verwen det, d as Rei-
ni gun gsmittel nicht län ger als vor-
g eschrie ben auf d er betroffenen
S telle lassen. Die b ehandelten Teile
UB74G0G0.book Page 1 Tuesday, May 2, 2017 9:59 AM

Pflege und La gerung d es Motorrollers
8-2
8
un bed in gt sehr g ut mit Wasser spü-
len, sofort a btrocknen un d an-
schließen d mit einem Korrosions-
schutz versehen.
 Unsach gemäße Reini gung kann
Plastikteile (wie Verklei dung steile,
A bdeckun gen, Win dschutzschei-
b en, Streuschei ben, Instrumenten-
b eleuchtun g usw.) un d d ie Schall-
d ämpfer b eschädig en.
Ausschließlich weiche, sau bere Tü-
cher o der Schwämme mit Wasser
verwen den, um Plastikteile zu reini-
g en. Wenn sich die Plastikteile mit
Wasser allein nicht g ründlich genu g
reini gen lassen, kann ein ver dünn-
tes, mild es Reinigun gsmittel zu-
sammen mit Wasser verwen det
wer den. Da Re i

nigung smittel Plas-
tikteile an greifen können, müssen
alle Reste d es Reinigun gsmittels
mit sehr viel Wasser a bgespült wer-
d en.
 Niemals scharfe Chemikalien für
Plastikteile verwen den. Niemals fol-
g en de Mittel b zw. einen mit d iesen
Mitteln an gefeuchteten Lappen
o der Schwamm benutzen: alkali-
sche o der stark säurehalti ge Reini-
g un gsmittel, Lösun gsmittel, Ben-
zin, Rostschutz- o der
-entfernung smittel, Brems- o der
Kühlflüssi gkeit, Batteriesäure.
 Niemals Hoch druck-Waschanla gen
o der Dampfstrahlreini ger verwen-
d en, da diese das Einsickern von
Wasser un d d amit eine Verschlech-
terun g in d en fol gen den Bereichen
verursachen: Dichtun gen (von Rä-
d er

n, Schwin gla gern, Ga beln un d
Bremsen), elektrische Bestan dteile
( S tecker, Ver bin dun gen, Instrumen-
te, Schalter un d Lichter), Ent- un d
Belüftung sschläuche. 
Für Motorroller, die mit einer Win d-
schutzschei be aus gestattet sin d:
Keine starken Reini ger o der harten
S chwämme verwen den, da sie Teile
a b stumpfen o der verkratzen wer-
d en. Eini ge Plastikreini gun gsmittel
könnten auf der Win dschutzschei-
b e Kratzer hinterlassen. Das Pro-
d ukt an einer nicht im Blickfel d lie-
g en den Stelle der
Win dschutzschei be testen, o b es
S cheuerspuren hinterlässt. Ist die
Wi

n d schutzschei be verkratzt, nach
d em Waschen ein Plastikpoliermit-
tel verwen den.
Nach normalem Gebrauch
Schmutz am besten mit warmem Wasser,
einem milden Reinigungsmittel und einem
sauberen, weichen Schwamm lösen, da-
nach gründlich mit sauberem Wasser spü-
len. Schwer zugängliche Stellen mit einer
Zahnbürste oder Flaschenbürste reinigen.
Hartnäckiger Schmutz und Insekten lassen
sich leichter entfernen, wenn zuvor ein nas-
ses Tuch einige Minuten lang auf die ver-
schmutzten Stellen gelegt wird.
Nach Fahrten im Regen, auf Straßen, die
mit Salz bestreut wurden, oder in Küsten-
nähe
Da Meeressalz und Streusalz in Verbindung
mit Wasser extrem korrosiv wirken, führen
Sie bitte nach jeder Fahrt in Regen, Küsten-
nähe oder auf gestreuten Straßen folgende
Schritte durch.
HINWEIS
Im Winter gestreutes Salz kann noch bis in
den Frühling hinein auf Straßen vorhanden
sein.
1. Den Motorroller abkühlen lassen und
dann mit kaltem Wasser und einem
milden Reinigungsmittel abwaschen.
UB74G0G0.book Page 2 Tuesday, May 2, 2017 9:59 AM
