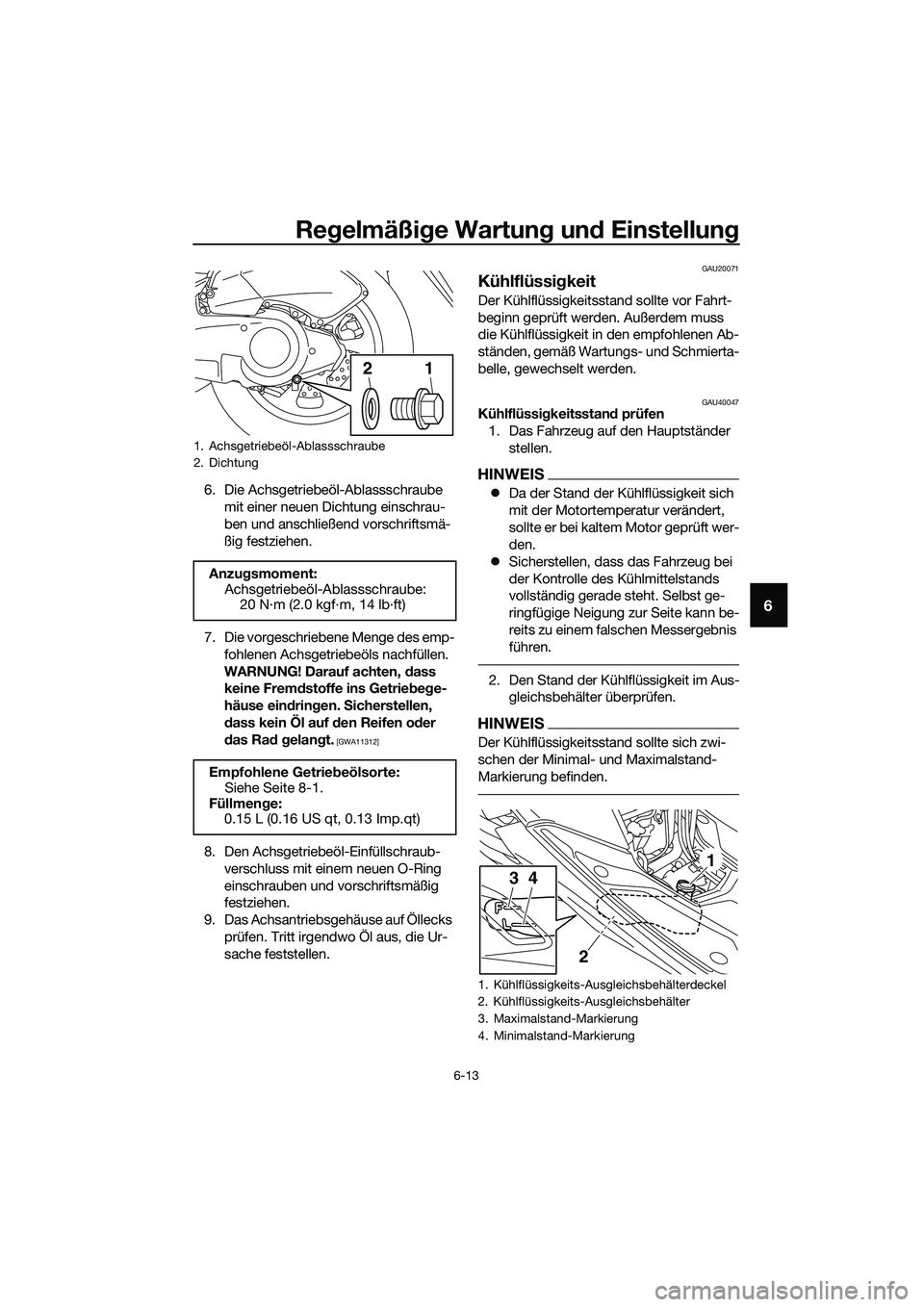

Regelmäßige Wartung und Einstellung
6-13
6
6. Die Achsgetriebeöl-Ablassschraube
mit einer neuen Dichtung einschrau-
ben und anschließend vorschriftsmä-
ßig festziehen.
7. Die vorgeschriebene Menge des emp-
fohlenen Achsgetriebeöls nachfüllen.
WARNUNG! Darauf achten, dass
keine Fremdstoffe ins Getriebege-
häuse eindringen. Sicherstellen,
dass kein Öl auf den Reifen oder
das Rad gelangt.
[GWA11312]
8. Den Achsgetriebeöl-Einfüllschraub-
verschluss mit einem neuen O-Ring
einschrauben und vorschriftsmäßig
festziehen.
9. Das Achsantriebsgehäuse auf Öllecks
prüfen. Tritt irgendwo Öl aus, die Ur-
sache feststellen.
GAU20071
Kühlflüssigkeit
Der Kühlflüssigkeitsstand sollte vor Fahrt-
beginn geprüft werden. Außerdem muss
die Kühlflüssigkeit in den empfohlenen Ab-
ständen, gemäß Wartungs- und Schmierta-
belle, gewechselt werden.
GAU40047Kühlflüssigkeitsstand prüfen
1. Das Fahrzeug auf den Hauptständer
stellen.
HINWEIS
zDa der Stand der Kühlflüssigkeit sich
mit der Motortemperatur verändert,
sollte er bei kaltem Motor geprüft wer-
den.
zSicherstellen, dass das Fahrzeug bei
der Kontrolle des Kühlmittelstands
vollständig gerade steht. Selbst ge-
ringfügige Neigung zur Seite kann be-
reits zu einem falschen Messergebnis
führen.
2. Den Stand der Kühlflüssigkeit im Aus-
gleichsbehälter überprüfen.
HINWEIS
Der Kühlflüssigkeitsstand sollte sich zwi-
schen der Minimal- und Maximalstand-
Markierung befinden.
1. Achsgetriebeöl-Ablassschraube
2. Dichtung
Anzugsmoment:
Achsgetriebeöl-Ablassschraube:
20 N·m (2.0 kgf·m, 14 lb·ft)
Empfohlene Getriebeölsorte:
Siehe Seite 8-1.
Füllmenge:
0.15 L (0.16 US qt, 0.13 Imp.qt)
12
1. Kühlflüssigkeits-Ausgleichsbehälterdeckel
2. Kühlflüssigkeits-Ausgleichsbehälter
3. Maximalstand-Markierung
4. Minimalstand-Markierung
34
2
1
UBR7G0G0.book Page 13 Tuesday, October 25, 2016 2:54 PM

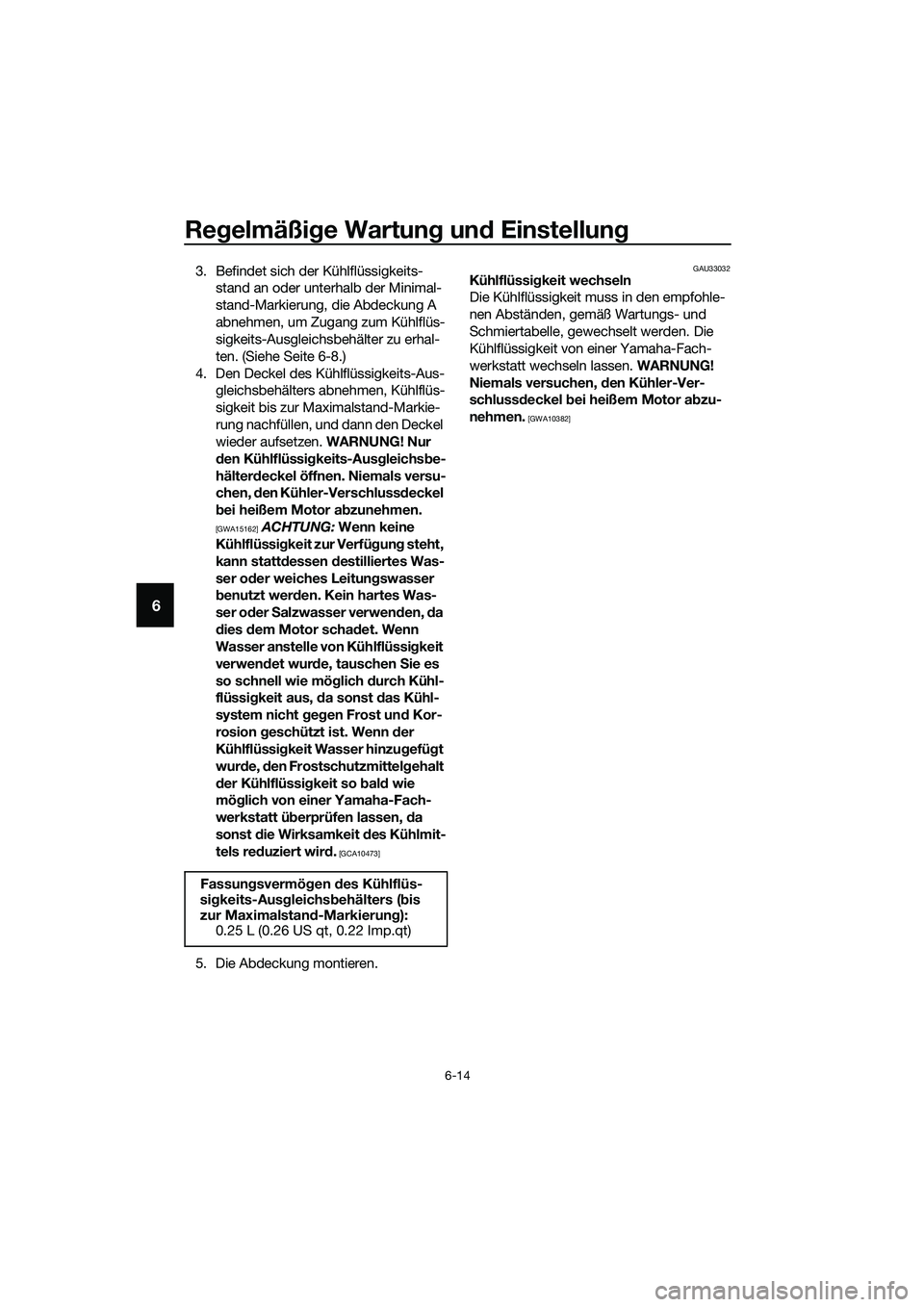

Regelmäßige Wartung und Einstellung
6-14
6
3. Befindet sich der Kühlflüssigkeits-
stand an oder unterhalb der Minimal-
stand-Markierung, die Abdeckung A
abnehmen, um Zugang zum Kühlflüs-
sigkeits-Ausgleichsbehälter zu erhal-
ten. (Siehe Seite 6-8.)
4. Den Deckel des Kühlflüssigkeits-Aus-
gleichsbehälters abnehmen, Kühlflüs-
sigkeit bis zur Maximalstand-Markie-
rung nachfüllen, und dann den Deckel
wieder aufsetzen. WARNUNG! Nur
den Kühlflüssigkeits-Ausgleichsbe-
hälterdeckel öffnen. Niemals versu-
chen, den Kühler-Verschlussdeckel
bei heißem Motor abzunehmen.

[GWA15162]
ACHTUNG: Wenn keine
Kühlflüssigkeit zur Verfügung steht,
kann stattdessen destilliertes Was-
ser oder weiches Leitungswasser
benutzt werden. Kein hartes Was-
ser oder Salzwasser verwenden, da
dies dem Motor schadet. Wenn
Wasser anstelle von Kühlflüssigkeit
verwendet wurde, tauschen Sie es
so schnell wie möglich durch Kühl-
flüssigkeit aus, da sonst das Kühl-
system nicht gegen Frost und Kor-
rosion geschützt ist. Wenn der
Kühlflüssigkeit Wasser hinzugefügt
wurde, den Frostschutzmittelgehalt
der Kühlflüssigkeit so bald wie
möglich von einer Yamaha-Fach-
werkstatt überprüfen lassen,
da
sonst die Wirksamkeit des Kühlmit-
tels reduziert wird.
[GCA10473]
5. Die Abdeckung montieren.
GAU33032Kühlflüssigkeit wechseln
Die Kühlflüssigkeit muss in den empfohle-
nen Abständen, gemäß Wartungs- und
Schmiertabelle, gewechselt werden. Die
Kühlflüssigkeit von einer Yamaha-Fach-
werkstatt wechseln lassen. WARNUNG!
Niemals versuchen, den Kühler-Ver-
schlussdeckel bei heißem Motor abzu-
nehmen.
[GWA10382]
Fassungsvermögen des Kühlflüs-
sigkeits-Ausgleichsbehälters (bis
zur Maximalstand-Markierung):
0.25 L (0.26 US qt, 0.22 Imp.qt)
UBR7G0G0.book Page 14 Tuesday, October 25, 2016 2:54 PM

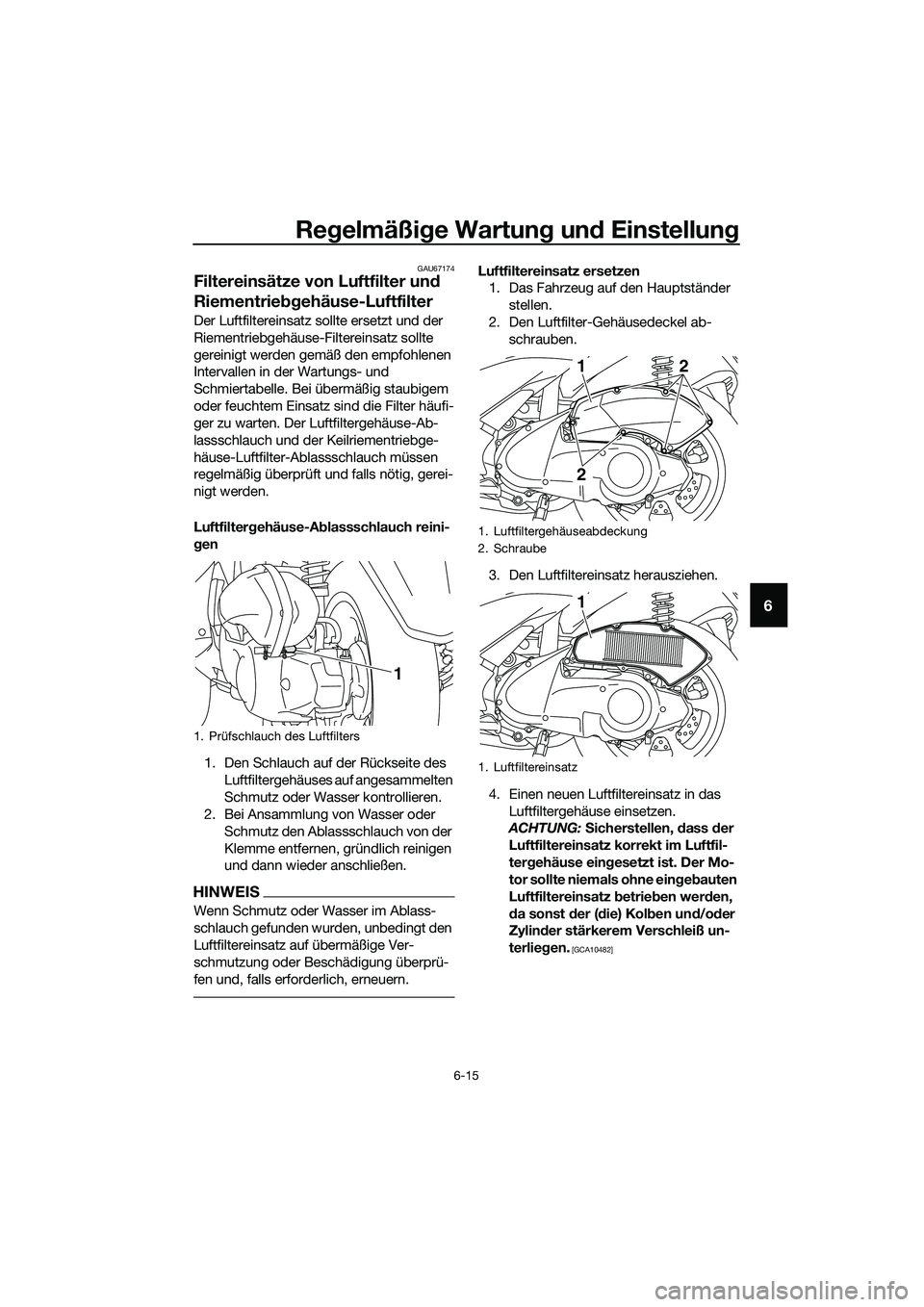

Regelmäßige Wartung und Einstellung
6-15
6
GAU67174
Filtereinsätze von Luftfilter und
Riementriebgehäuse-Luftfilter
Der Luftfiltereinsatz sollte ersetzt und der
Riementriebgehäuse-Filtereinsatz sollte
gereinigt werden gemäß den empfohlenen
Intervallen in der Wartungs- und
Schmiertabelle. Bei übermäßig staubigem
oder feuchtem Einsatz sind die Filter häufi-
ger zu warten. Der Luftfiltergehäuse-Ab-
lassschlauch und der Keilriementriebge-
häuse-Luftfilter-Ablassschlauch müssen
regelmäßig überprüft und falls nötig, gerei-
nigt werden.
Luftfiltergehäuse-Ablassschlauch reini-
gen
1. Den Schlauch auf der Rückseite des
Luftfiltergehäuses auf angesammelten
Schmutz oder Wasser kontrollieren.
2. Bei Ansammlung von Wasser oder
Schmutz den Ablassschlauch von der
Klemme entfernen, gründlich reinigen
und dann wieder anschließen.
HINWEIS
Wenn Schmutz oder Wasser im Ablass-
schlauch gefunden wurden, unbedingt den
Luftfiltereinsatz auf übermäßige Ver-
schmutzung oder Beschädigung überprü-
fen und, falls erforderlich, erneuern.
Luftfiltereinsatz ersetzen
1. Das Fahrzeug auf den Hauptständer
stellen.
2. Den Luftfilter-Gehäusedeckel ab-
schrauben.
3. Den Luftfiltereinsatz herausziehen.
4. Einen neuen Luftfiltereinsatz in das
Luftfiltergehäuse einsetzen.
ACHTUNG: Sicherstellen, dass der
Luftfiltereinsatz korrekt im Luftfil-
tergehäuse eingesetzt ist. Der Mo-
tor sollte niemals ohne eingebauten
Luftfiltereinsatz betrieben werden,
da sonst der (die) Kolben und/oder
Zylinder stärkerem Verschleiß un-
terliegen.
[GCA10482]
1. Prüfschlauch des Luftfilters
1
1. Luftfiltergehäuseabdeckung
2. Schraube
1. Luftfiltereinsatz
2
21
1
UBR7G0G0.book Page 15 Tuesday, October 25, 2016 2:54 PM

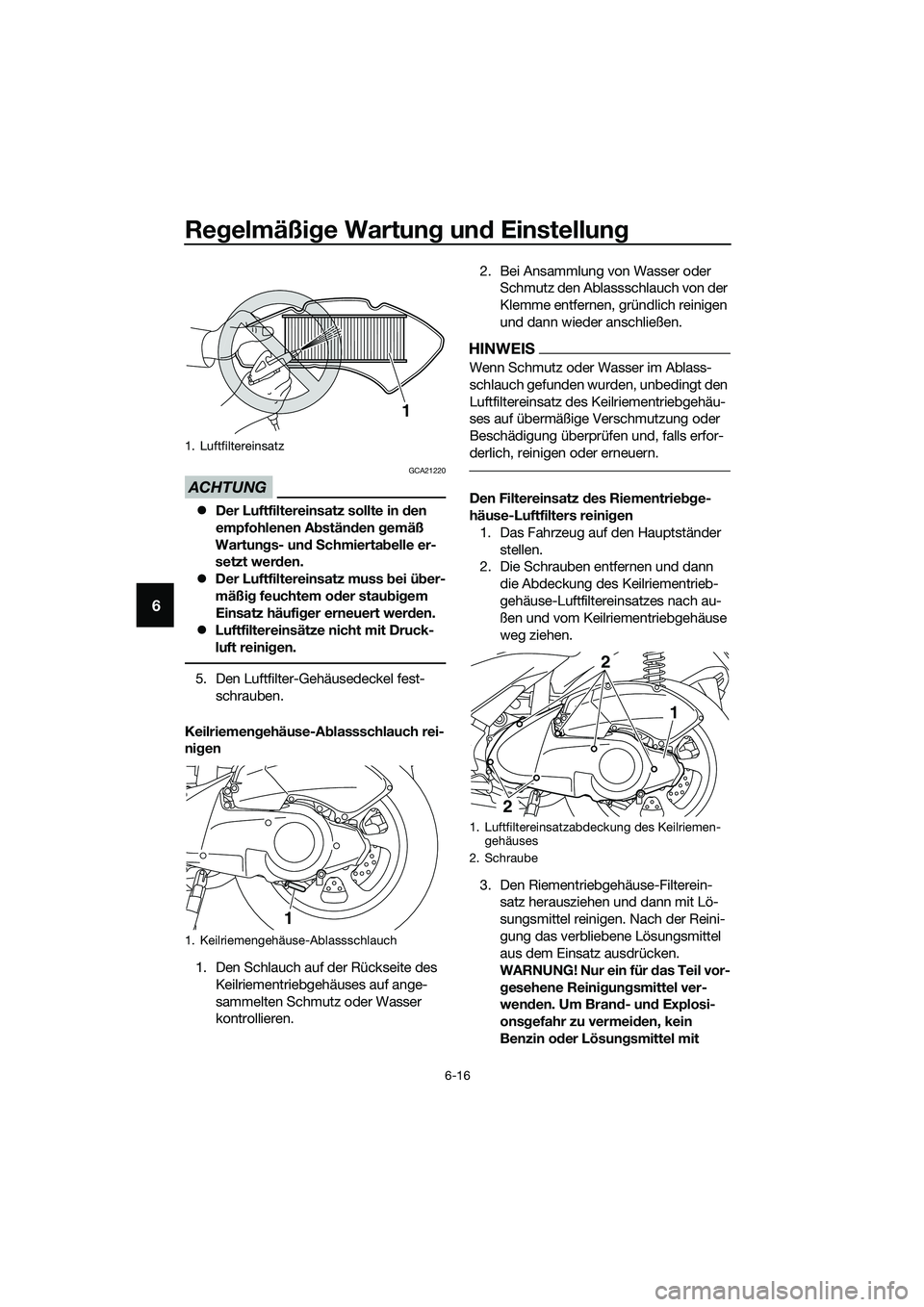

Regelmäßige Wartung und Einstellung
6-16
6
ACHTUNG
GCA21220
zDer Luftfiltereinsatz sollte in den
empfohlenen Abständen gemäß
Wartungs- und Schmiertabelle er-
setzt werden.
zDer Luftfiltereinsatz muss bei über-
mäßig feuchtem oder staubigem
Einsatz häufiger erneuert werden.
zLuftfiltereinsätze nicht mit Druck-
luft reinigen.
5. Den Luftfilter-Gehäusedeckel fest-
schrauben.
Keilriemengehäuse-Ablassschlauch rei-
nigen
1. Den Schlauch auf der Rückseite des
Keilriementriebgehäuses auf ange-
sammelten Schmutz oder Wasser
kontrollieren.2. Bei Ansammlung von Wasser oder
Schmutz den Ablassschlauch von der
Klemme entfernen, gründlich reinigen
und dann wieder anschließen.
HINWEIS
Wenn Schmutz oder Wasser im Ablass-
schlauch gefunden wurden, unbedingt den
Luftfiltereinsatz des Keilriementriebgehäu-
ses auf übermäßige Verschmutzung oder
Beschädigung überprüfen und, falls erfor-
derlich, reinigen oder erneuern.
Den Filtereinsatz des Riementriebge-
häuse-Luftfilters reinigen
1. Das Fahrzeug auf den Hauptständer
stellen.
2. Die Schrauben entfernen und dann
die Abdeckung des Keilriementrieb-
gehäuse-Luftfiltereinsatzes nach au-
ßen und vom Keilriementriebgehäuse
weg ziehen.
3. Den Riementriebgehäuse-Filterein-
satz herausziehen und dann mit Lö-
sungsmittel reinigen. Nach der Reini-
gung das verbliebene Lösungsmittel
aus dem Einsatz ausdrücken.
WARNUNG! Nur ein für das Teil vor-
gesehene Reinigungsmittel ver-
wenden. Um Brand- und Explosi-
onsgefahr zu vermeiden, kein
Benzin oder Lösungsmittel mit
1. Luftfiltereinsatz
1. Keilriemengehäuse-Ablassschlauch
1
1
1. Luftfiltereinsatzabdeckung des Keilriemen-
gehäuses
2. Schraube
2
2
1
UBR7G0G0.book Page 16 Tuesday, October 25, 2016 2:54 PM

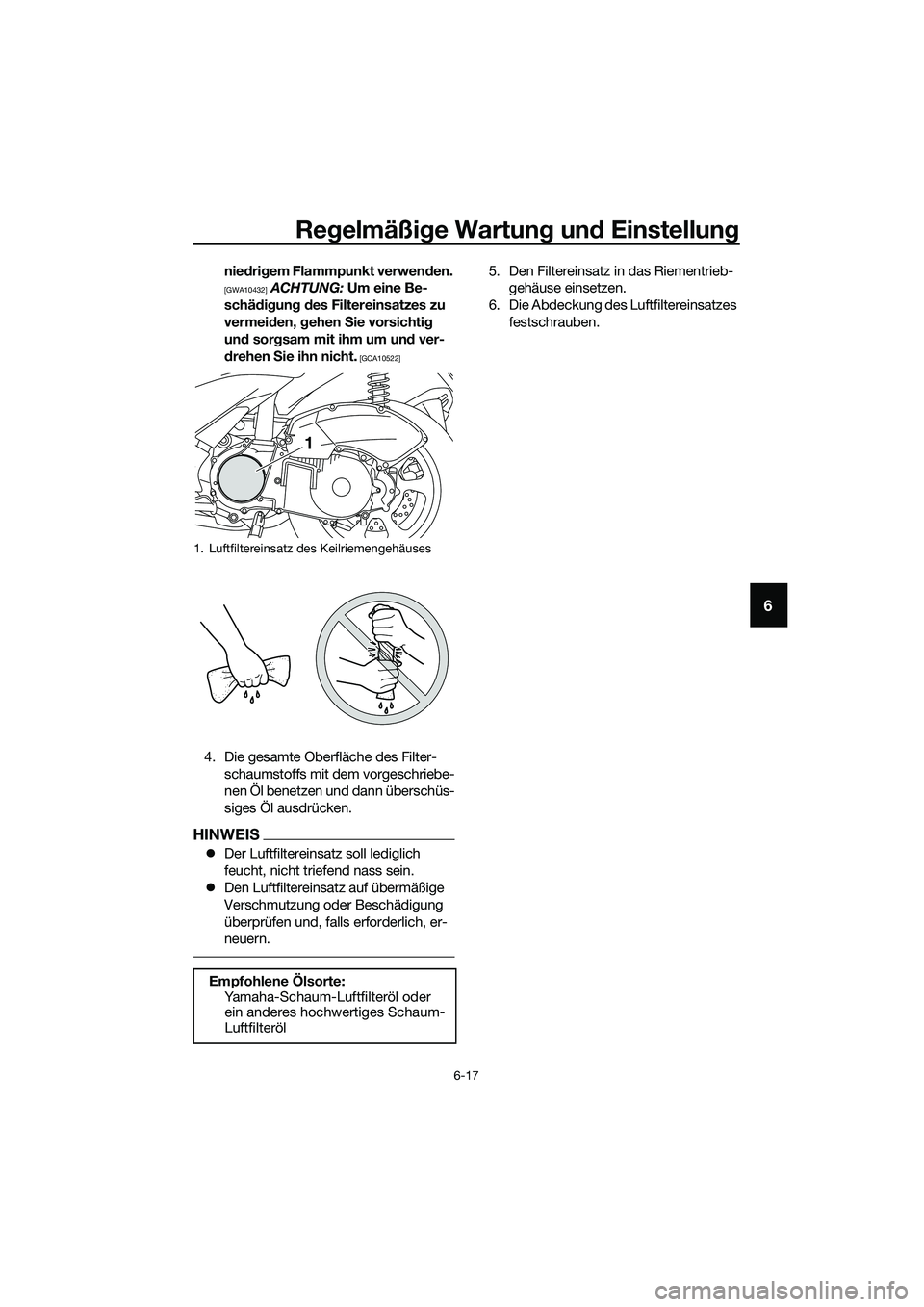

Regelmäßige Wartung und Einstellung
6-17
6
niedrigem Flammpunkt verwenden.
[GWA10432]
ACHTUNG: Um eine Be-
schädigung des Filtereinsatzes zu
vermeiden, gehen Sie vorsichtig
und sorgsam mit ihm um und ver-
drehen Sie ihn nicht.
[GCA10522]
4. Die gesamte Oberfläche des Filter-
schaumstoffs mit dem vorgeschriebe-
nen Öl benetzen und dann überschüs-
siges Öl ausdrücken.
HINWEIS
zDer Luftfiltereinsatz soll lediglich
feucht, nicht triefend nass sein.
zDen Luftfiltereinsatz auf übermäßige
Verschmutzung oder Beschädigung
überprüfen und, falls erforderlich, er-
neuern.
5. Den Filtereinsatz in das Riementrieb-
gehäuse einsetzen.
6. Die Abdeckung des Luftfiltereinsatzes
festschrauben.
1. Luftfiltereinsatz des Keilriemengehäuses
Empfohlene Ölsorte:
Yamaha-Schaum-Luftfilteröl oder
ein anderes hochwertiges Schaum-
Luftfilteröl
1
UBR7G0G0.book Page 17 Tuesday, October 25, 2016 2:54 PM

Regelmäßige Wartung und Einstellung
6-18
6
GAU21386
Spiel des Gasdrehgriffs prüfen
Spiel des Gasdrehgriffs messen, wie in der
Abbildung gezeigt.
Das Spiel des Gasdrehgriffs regelmäßig
prüfen und ggf. von einer Yamaha-Fach-
werkstatt einstellen lassen.
GAU21402
Ventilspiel
Mit zunehmender Betriebszeit verändert
sich das Ventilspiel, wodurch die Zylinder-
füllung nicht mehr den optimalen Wert er-
reicht und/oder Motorgeräusche entstehen
können. Um dem vorzubeugen, muss das
Ventilspiel in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle von
einer Yamaha-Fachwerkstatt geprüft und
ggf. eingestellt werden.
1. Spiel des Gasdrehgriffs
Spiel des Gasdrehgriffs:
3.0–7.0 mm (0.12–0.28 in)
1
UBR7G0G0.book Page 18 Tuesday, October 25, 2016 2:54 PM

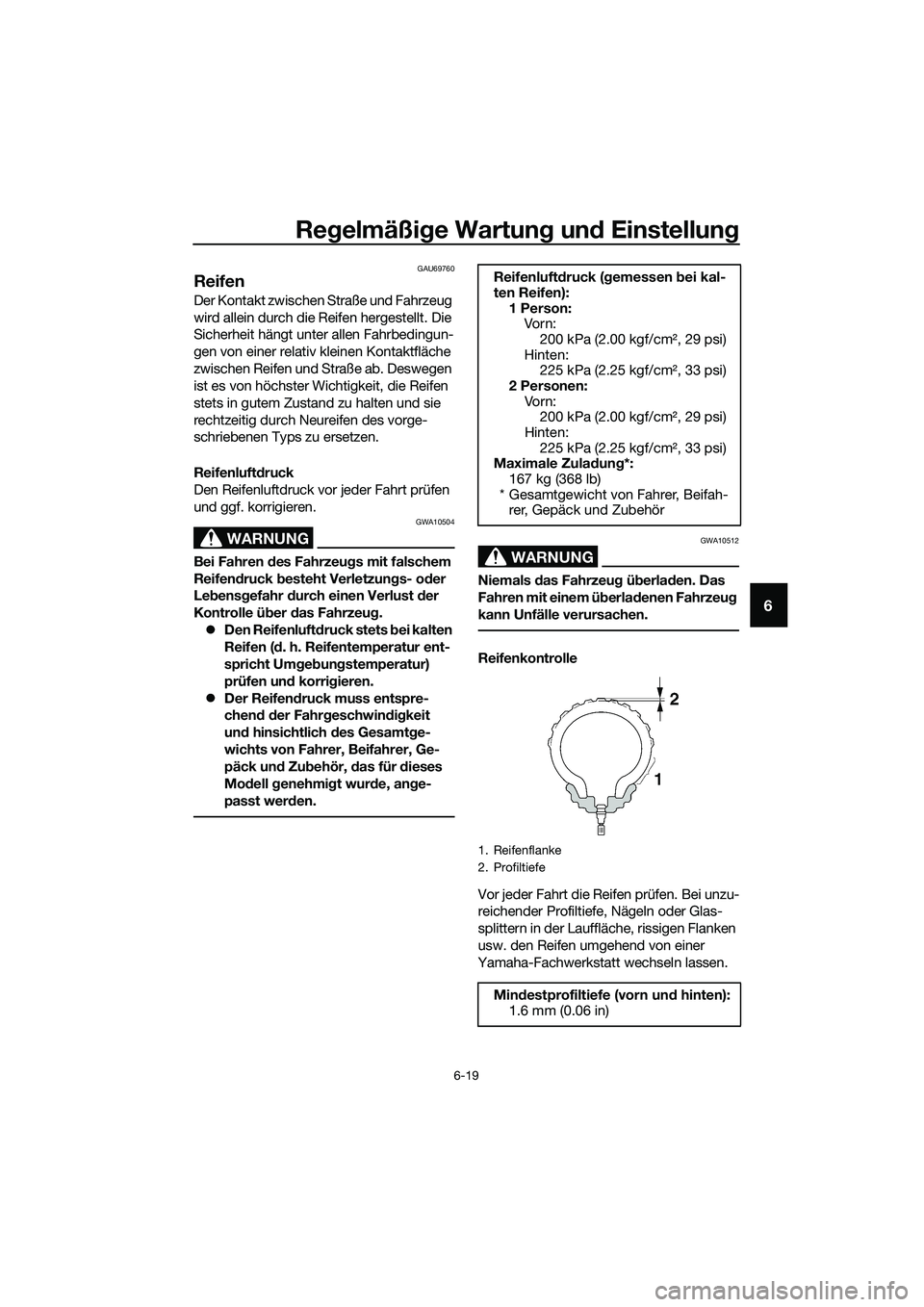

Regelmäßige Wartung und Einstellung
6-19
6
GAU69760
Reifen
Der Kontakt zwischen Straße und Fahrzeug
wird allein durch die Reifen hergestellt. Die
Sicherheit hängt unter allen Fahrbedingun-
gen von einer relativ kleinen Kontaktfläche
zwischen Reifen und Straße ab. Deswegen
ist es von höchster Wichtigkeit, die Reifen
stets in gutem Zustand zu halten und sie
rechtzeitig durch Neureifen des vorge-
schriebenen Typs zu ersetzen.
Reifenluftdruck
Den Reifenluftdruck vor jeder Fahrt prüfen
und ggf. korrigieren.
WARNUNG
GWA10504
Bei Fahren des Fahrzeugs mit falschem
Reifendruck besteht Verletzungs- oder
Lebensgefahr durch einen Verlust der
Kontrolle über das Fahrzeug.
zDen Reifenluftdruck stets bei kalten
Reifen (d. h. Reifentemperatur ent-
spricht Umgebungstemperatur)
prüfen und korrigieren.
zDer Reifendruck muss entspre-
chend der Fahrgeschwindigkeit
und hinsichtlich des Gesamtge-
wichts von Fahrer, Beifahrer, Ge-
päck und Zubehör, das für dieses
Modell genehmigt wurde, ange-
passt werden.WARNUNG
GWA10512
Niemals das Fahrzeug überladen. Das
Fahren mit einem überladenen Fahrzeug
kann Unfälle verursachen.
Reifenkontrolle
Vor jeder Fahrt die Reifen prüfen. Bei unzu-
reichender Profiltiefe, Nägeln oder Glas-
splittern in der Lauffläche, rissigen Flanken
usw. den Reifen umgehend von einer
Yamaha-Fachwerkstatt wechseln lassen.Reifenluftdruck (gemessen bei kal-
ten Reifen):
1 Person:
Vo r n :
200 kPa (2.00 kgf/cm², 29 psi)
Hinten:
225 kPa (2.25 kgf/cm², 33 psi)
2 Personen:
Vo r n :
200 kPa (2.00 kgf/cm², 29 psi)
Hinten:
225 kPa (2.25 kgf/cm², 33 psi)
Maximale Zuladung*:
167 kg (368 lb)
* Gesamtgewicht von Fahrer, Beifah-
rer, Gepäck und Zubehör
1. Reifenflanke
2. Profiltiefe
Mindestprofiltiefe (vorn und hinten):
1.6 mm (0.06 in)
UBR7G0G0.book Page 19 Tuesday, October 25, 2016 2:54 PM

Regelmäßige Wartung und Einstellung
6-20
6
HINWEIS
Die Gesetzgebung zur Mindestprofiltiefe
kann von Land zu Land abweichen. Richten
Sie sich deshalb nach den entsprechenden

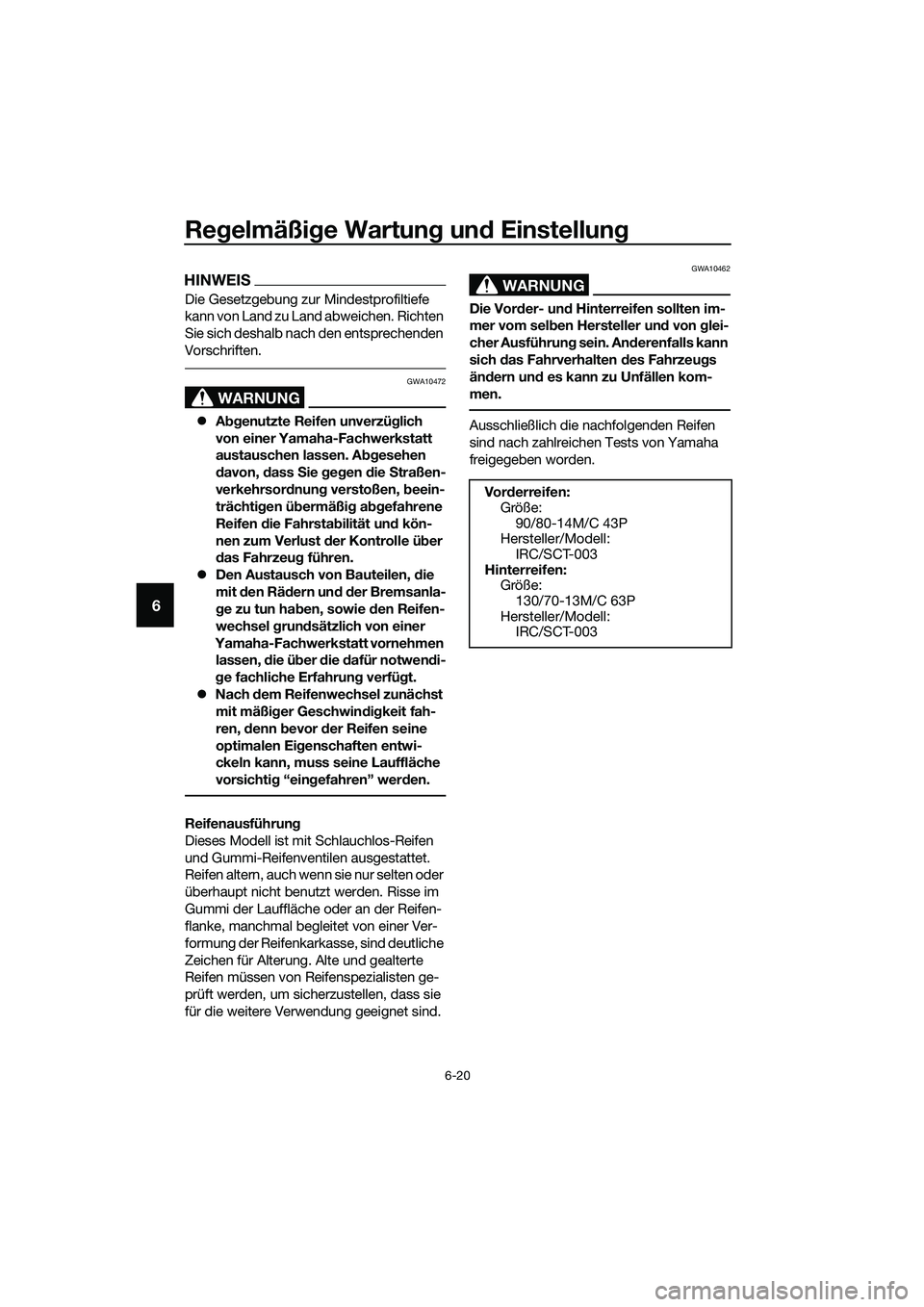

Vorschriften.
WARNUNG
GWA10472
zAbgenutzte Reifen unverzüglich
von einer Yamaha-Fachwerkstatt
austauschen lassen. Abgesehen
davon, dass Sie gegen die Straßen-
verkehrsordnung verstoßen, beein-
trächtigen übermäßig abgefahrene
Reifen die Fahrstabilität und kön-
nen zum Verlust der Kontrolle über
das Fahrzeug führen.
zDen Austausch von Bauteilen, die
mit den Rädern und der Bremsanla-
ge zu tun haben, sowie den Reifen-
wechsel grundsätzlich von einer
Yamaha-Fachwerkstatt vornehmen
lassen, die über die dafür notwendi-
ge fachliche Erfahrung verfügt.
zNach d
em Reifenwechsel zunächst
mit mäßiger Geschwindigkeit fah-
ren, denn bevor der Reifen seine
optimalen Eigenschaften entwi-
ckeln kann, muss seine Lauffläche
vorsichtig “eingefahren” werden.
Reifenausführung
Dieses Modell ist mit Schlauchlos-Reifen
und Gummi-Reifenventilen ausgestattet.
Reifen altern, auch wenn sie nur selten oder
überhaupt nicht benutzt werden. Risse im
Gummi der Lauffläche oder an der Reifen-
flanke, manchmal begleitet von einer Ver-
formung der Reifenkarkasse, sind deutliche
Zeichen für Alterung. Alte und gealterte
Reifen müssen von Reifenspezialisten ge-
prüft werden, um sicherzustellen, dass sie
für die weitere Verwendung geeignet sind.
WARNUNG
GWA10462
Die Vorder- und Hinterreifen sollten im-
mer vom selben Hersteller und von glei-
cher Ausführung sein. Anderenfalls kann
sich das Fahrverhalten des Fahrzeugs
ändern und es kann zu Unfällen kom-
men.
Ausschließlich die nachfolgenden Reifen
sind nach zahlreichen Tests von Yamaha
freigegeben worden.
Vo rderreifen:
Größe:
90/80-14M/C 43P
Hersteller/Modell:
IRC/SCT-003
Hinterreifen:
Größe:
130/70-13M/C 63P
Hersteller/Modell:
IRC/SCT-003
UBR7G0G0.book Page 20 Tuesday, October 25, 2016 2:54 PM
