Regelmäßige Wartung und Einstellung
6-5
6

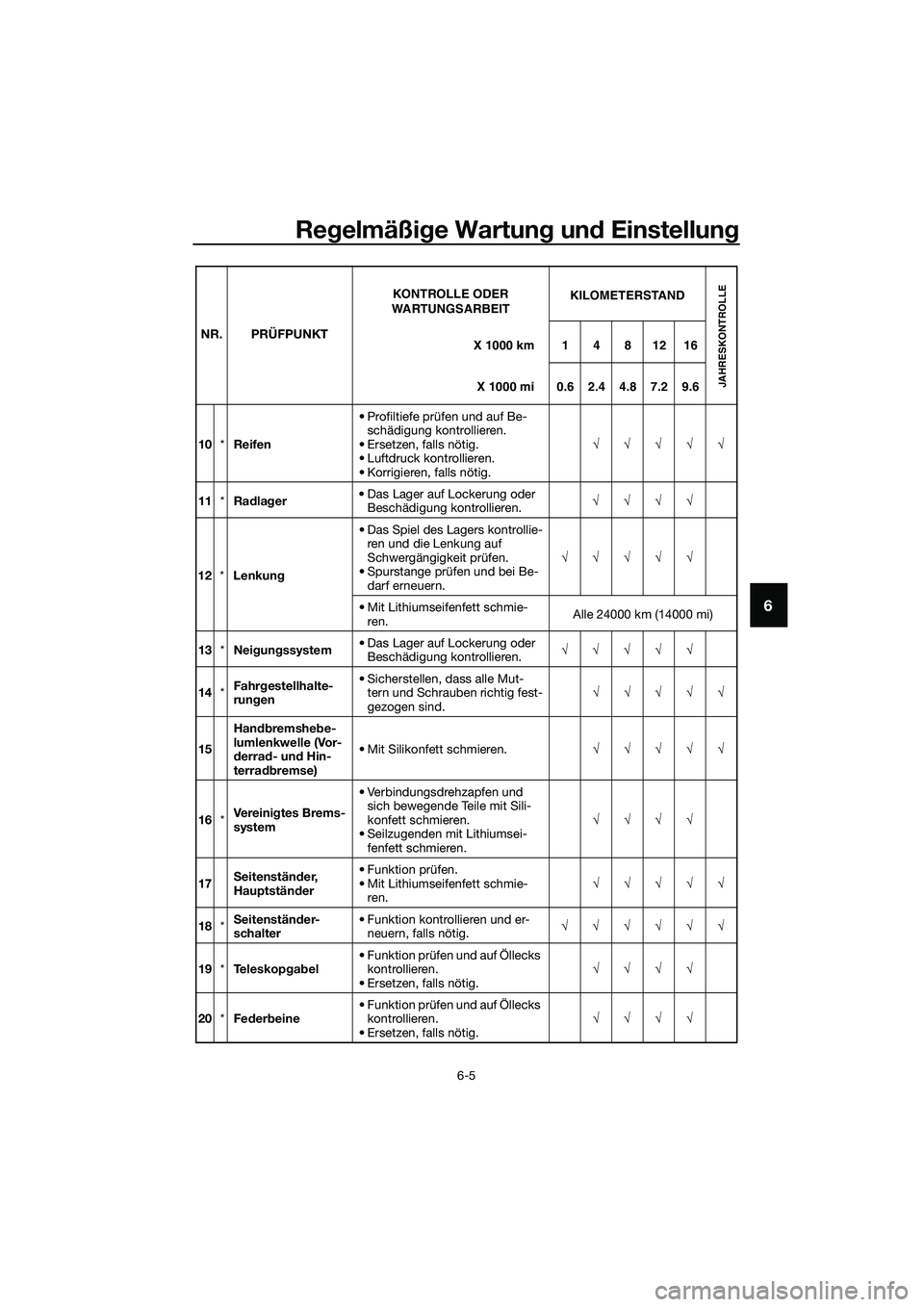

10*Reifen• Profiltiefe prüfen und auf Be-
schädigung kontrollieren.
• Ersetzen, falls nötig.
• Luftdruck kontrollieren.
• Korrigieren, falls nötig.√√√√√
11*Radlager• Das Lager auf Lockerung oder
Beschädigung kontrollieren.√√√√
12*Lenkung• Das Spiel des Lagers kontrollie-
ren und die Lenkung auf
Schwergängigkeit prüfen.
• Spurstange prüfen und bei Be-
darf erneuern.√√√√√
• Mit Lithiumseifenfett schmie-
ren.Alle 24000 km (14000 mi)
13*Neigungssystem• Das Lager auf Lockerung oder
Beschädigung kontrollieren.√√√√√
14*Fahrgestellhalte-
rungen• Sicherstellen, dass alle Mut-
tern und Schrauben richtig fest-
gezogen sind.√√√√√
15Handbremshebe-
lumlenkwelle (Vor-
derrad- und Hin-
terradbremse)• Mit Silikonfett schmieren.√√√√√
16*Ve re i n igtes Brems-
system• Verbindungsdrehzapfen und
sich bewegende Teile mit Sili-
konfett schmieren.
• Seilzugenden mit Lithiumsei-
fenfett schmieren.√√√√
17Seitenständer,
Hauptständer• Funktion prüfen.
• Mit Lithiumseifenfett schmie-
ren.√√√√√
18*Seitenständer-
schalter• Funktion kontrollieren und er-
neuern, falls nötig.√√√√√√
19
*Te l e s k o pgabel• Funktion prüfen und auf Öllecks
kontrollieren.
• Ersetzen, falls nötig.√√√√
20*Federbeine• Funktion prüfen und auf Öllecks
kontrollieren.
• Ersetzen, falls nötig.√√√√ NR. PRÜFPUNKT
X 1000 km KONTROLLE ODER
WARTUNGSARBEIT
X 1000 mi
KILOMETERSTAND
JAHRESKONTROLLE
1481216
0.62.44.87.29.6
UBR7G0G0.book Page 5 Tuesday, October 25, 2016 2:54 PM

Regelmäßige Wartung und Einstellung
6-6
6
GAU72780
HINWEIS
zMotor-Luftfilter und Riementriebgehäuse-Luftfilter
• Der Motor-Luftfilter dieses Modells besitzt ein ölbeschichtetes Einweg-Papierele-
ment, das nicht mit Druckluft gereinigt werden darf, um Beschädigungen zu ver-
meiden.

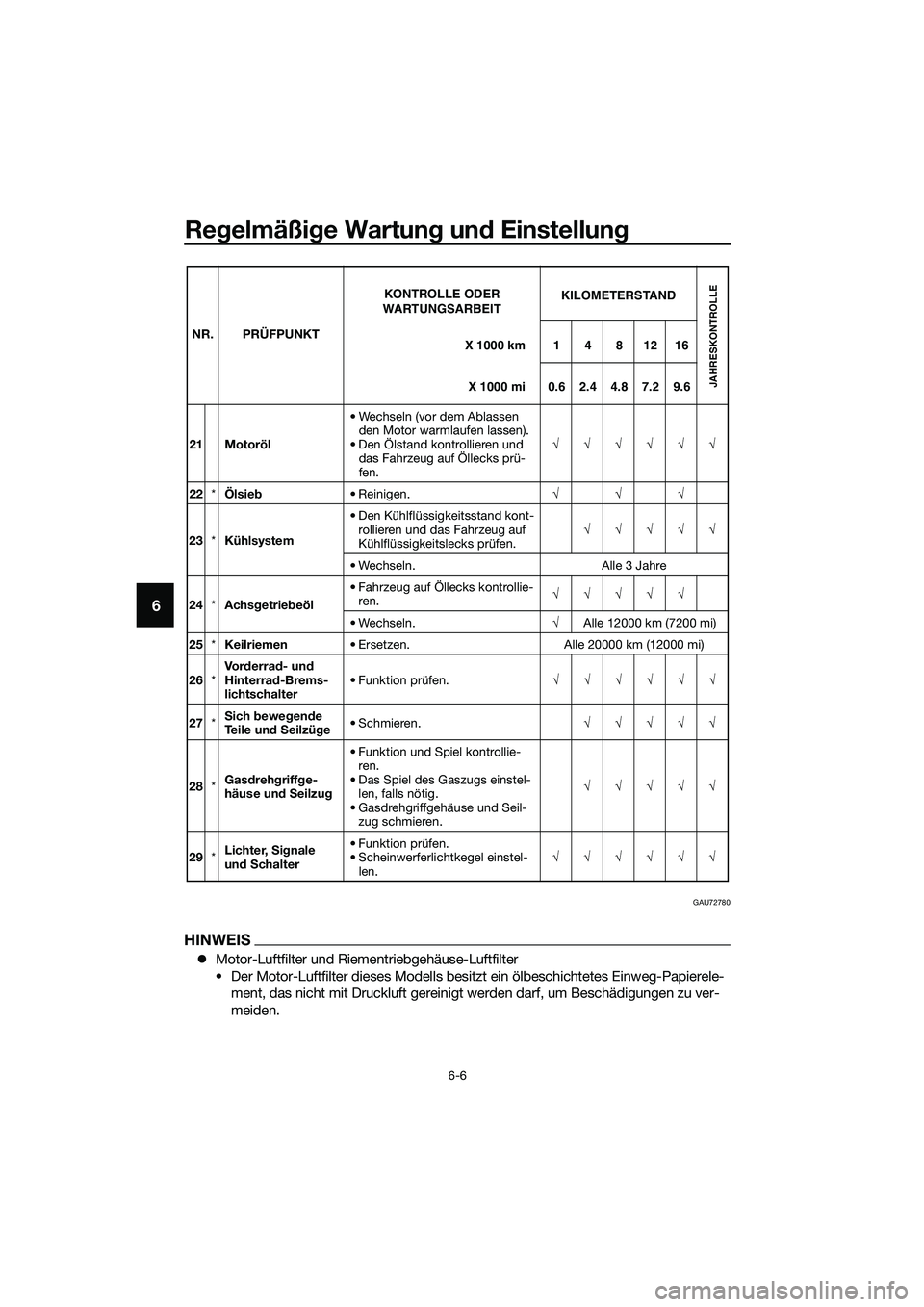

21 Motoröl• Wechseln (vor dem Ablassen
den Motor warmlaufen lassen).
• Den Ölstand kontrollieren und
das Fahrzeug auf Öllecks prü-
fen.√√√√√√
22*Ölsieb• Reinigen.√√√
23*Kühlsystem• Den Kühlflüssigkeitsstand kont-
rollieren und das Fahrzeug auf
Kühlflüssigkeitslecks prüfen.√√√√√
• Wechseln. Alle 3 Jahre
24*Achsgetriebeöl• Fahrzeug auf Öllecks kontrollie-
ren.√√√√√
• Wechseln.√Alle 12000 km (7200 mi)
25*Keilriemen• Ersetzen. Alle 20000 km (12000 mi)
26*Vo rderrad- und
Hinterrad-Brems-
lichtschalter• Funktion prüfen.√√√√√√
27*Sich bewegende
Teile und Seilzüge• Schmieren.√√√√√
28*Gasdrehgriffge-
häuse und Seilzug• Funktion und Spiel kontrollie-
ren.
• Das Spiel des Gaszugs einstel-
len, falls nötig.
• Gasdrehgriffgehäuse und Seil-
zug schmieren.√√√√√
29*Lichter, Signale
und
Schalter• Funktion prüfen.
• Scheinwerferlichtkegel einstel-
len.√√√√√√ NR. PRÜFPUNKT
X 1000 km KONTROLLE ODER
WARTUNGSARBEIT
X 1000 miKILOMETERSTAND
JAHRESKONTROLLE
1481216
0.6 2.4 4.8 7.2 9.6
UBR7G0G0.book Page 6 Tuesday, October 25, 2016 2:54 PM

Regelmäßige Wartung und Einstellung
6-7
6

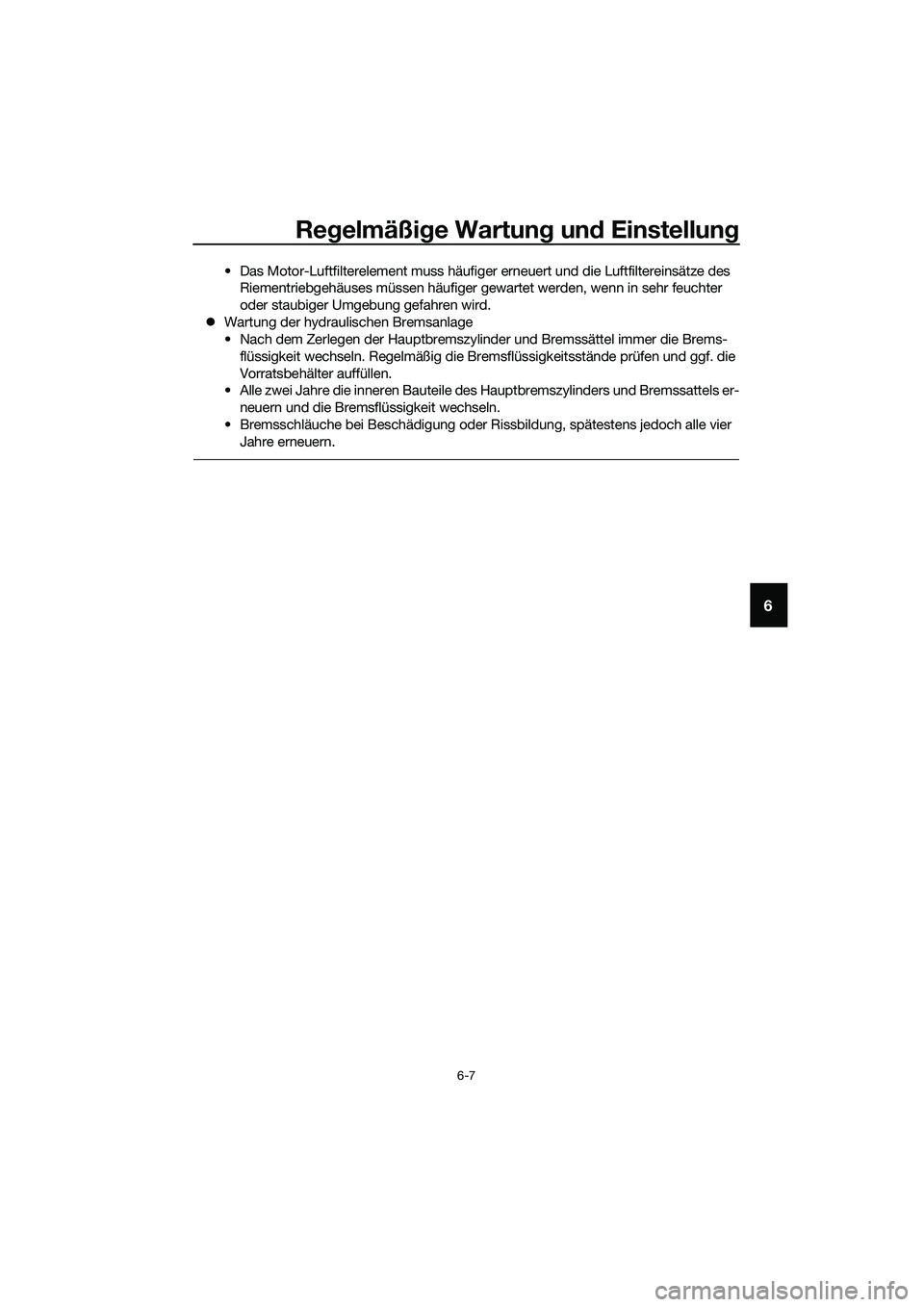

• Das Motor-Luftfilterelement muss häufiger erneuert und die Luftfiltereinsätze des
Riementriebgehäuses müssen häufiger gewartet werden, wenn in sehr feuchter
oder staubiger Umgebung gefahren wird.
zWartung der hydraulischen Bremsanlage
• Nach dem Zerlegen der Hauptbremszylinder und Bremssättel immer die Brems-
flüssigkeit wechseln. Regelmäßig die Bremsflüssigkeitsstände prüfen und ggf. die
Vorratsbehälter auffüllen.
• Alle zwei Jahre die inneren Bauteile des Hauptbremszylinders und Bremssattels er-
neuern und die Bremsflüssigkeit wechseln.
• Bremsschläuche bei Beschädigung oder Rissbildung, spätestens jedoch alle vier
Jahre erneuern.
UBR7G0G0.book Page 7 Tuesday, October 25, 2016 2:54 PM

Regelmäßige Wartung und Einstellung
6-8
6
GAU18752

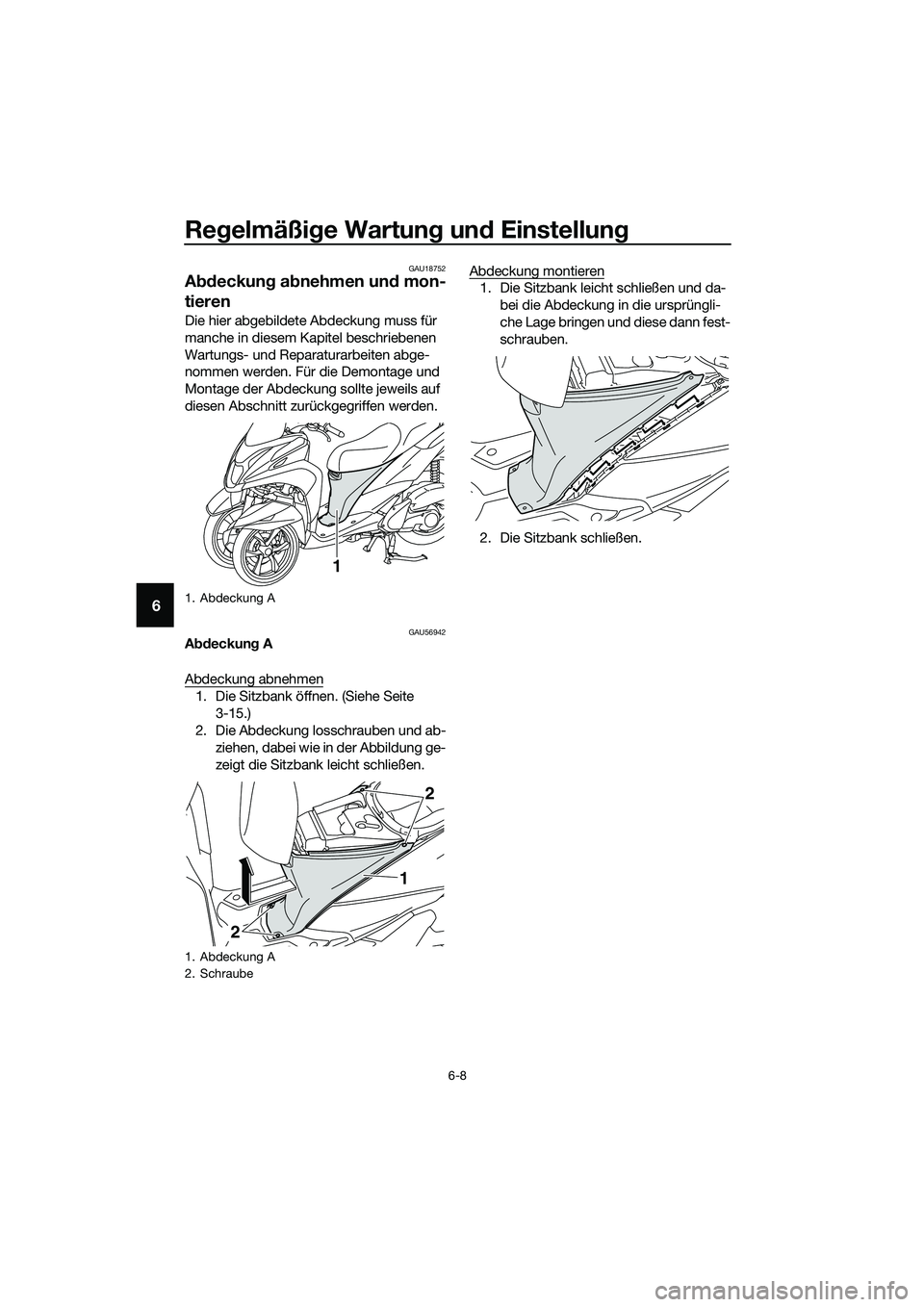

Abdeckung abnehmen und mon-
tieren
Die hier abgebildete Abdeckung muss für
manche in diesem Kapitel beschriebenen
Wartungs- und Reparaturarbeiten abge-
nommen werden. Für die Demontage und
Montage der Abdeckung sollte jeweils auf
diesen Abschnitt zurückgegriffen werden.
GAU56942Abdeckung A
Abdeckung abnehmen
1. Die Sitzbank öffnen. (Siehe Seite
3-15.)
2. Die Abdeckung losschrauben und ab-
ziehen, dabei wie in der Abbildung ge-
zeigt die Sitzbank leicht schließen. Abdeckung montieren
1. Die Sitzbank leicht schließen und da-
bei die Abdeckung in die ursprüngli-
che Lage bringen und diese dann fest-
schrauben.
2. Die Sitzbank schließen.
1. Abdeckung A
1. Abdeckung A
2. Schraube
1
1
2
2
UBR7G0G0.book Page 8 Tuesday, October 25, 2016 2:54 PM

Regelmäßige Wartung und Einstellung
6-9
6
GAUT2075

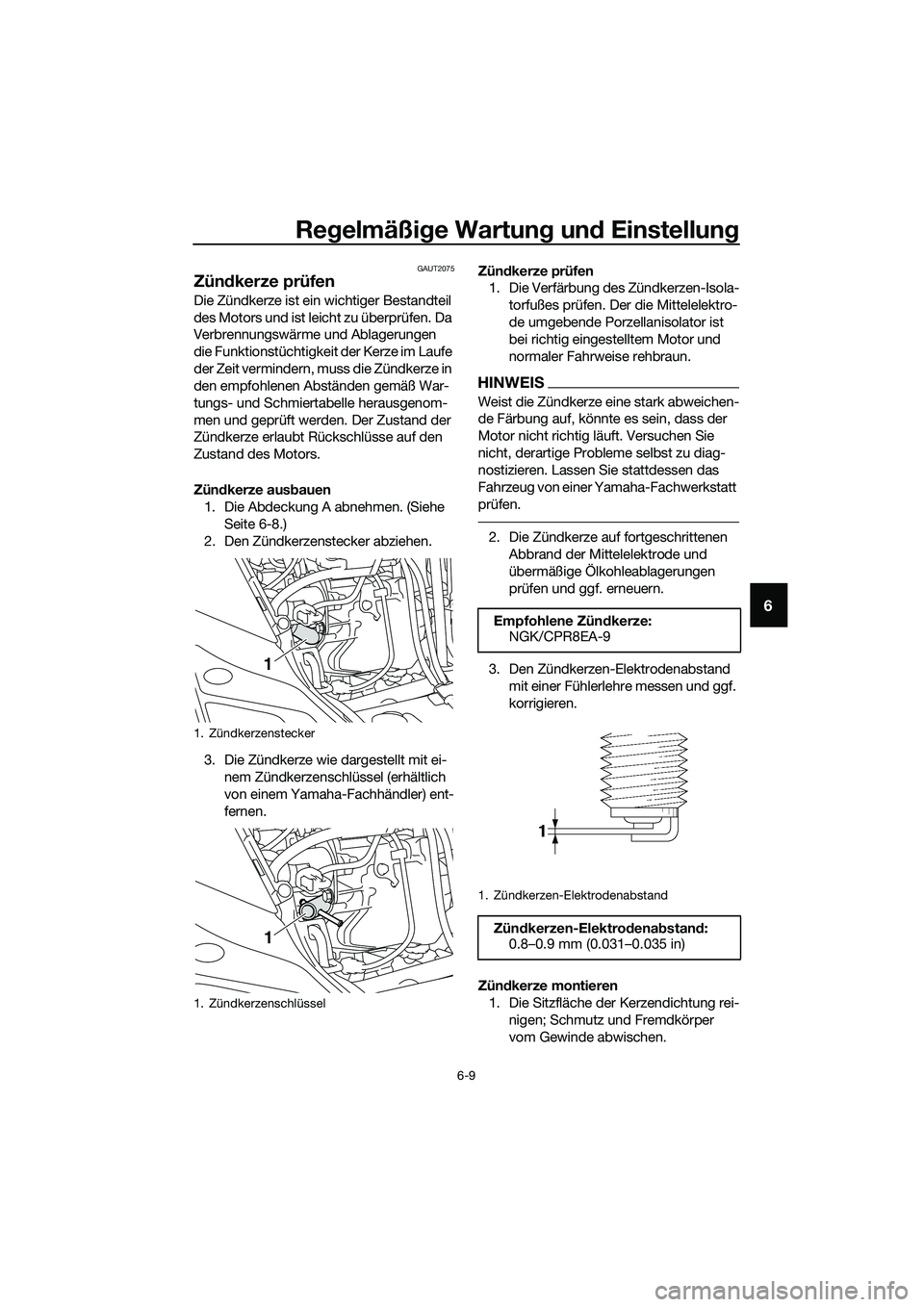

Zündkerze prüfen
Die Zündkerze ist ein wichtiger Bestandteil
des Motors und ist leicht zu überprüfen. Da
Verbrennungswärme und Ablagerungen
die Funktionstüchtigkeit der Kerze im Laufe
der Zeit vermindern, muss die Zündkerze in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle herausgenom-
men und geprüft werden. Der Zustand der
Zündkerze erlaubt Rückschlüsse auf den
Zustand des Motors.
Zündkerze ausbauen
1. Die Abdeckung A abnehmen. (Siehe
Seite 6-8.)
2. Den Zündkerzenstecker abziehen.
3. Die Zündkerze wie dargestellt mit ei-
nem Zündkerzenschlüssel (erhältlich
von einem Yamaha-Fachhändler) ent-
fernen.Zündkerze prüfen
1. Die Verfärbung des Zündkerzen-Isola-
torfußes prüfen. Der die Mittelelektro-
de umgebende Porzellanisolator ist
bei richtig eingestelltem Motor und
normaler Fahrweise rehbraun.
HINWEIS
Weist die Zündkerze eine stark abweichen-
de Färbung auf, könnte es sein, dass der
Motor nicht richtig läuft. Versuchen Sie
nicht, derartige Probleme selbst zu diag-
nostizieren. Lassen Sie stattdessen das
Fahrzeug von einer Yamaha-Fachwerkstatt
prüfen.
2. Die Zündkerze auf fortgeschrittenen
Abbrand der Mittelelektrode und
übermäßige Ölkohleablagerungen
prüfen und ggf. erneuern.
3. Den Zündkerzen-Elektrodenabstand
mit einer Fühlerlehre messen und ggf.
korrigieren.
Zündkerze montieren
1. Die Sitzfläche der Kerzendichtung rei-
nigen; Schmutz und Fremdkörper
vom Gewinde abwischen.
1. Zündkerzenstecker
1. Zündkerzenschlüssel
1
1
Empfohlene Zündkerze:
NGK/CPR8EA-9
1. Zündkerzen-Elektrodenabstand
Zündkerzen-Elektrodenabstand:
0.8–0.9 mm (0.031–0.035 in)
UBR7G0G0.book Page 9 Tuesday, October 25, 2016 2:54 PM

Regelmäßige Wartung und Einstellung
6-10
6

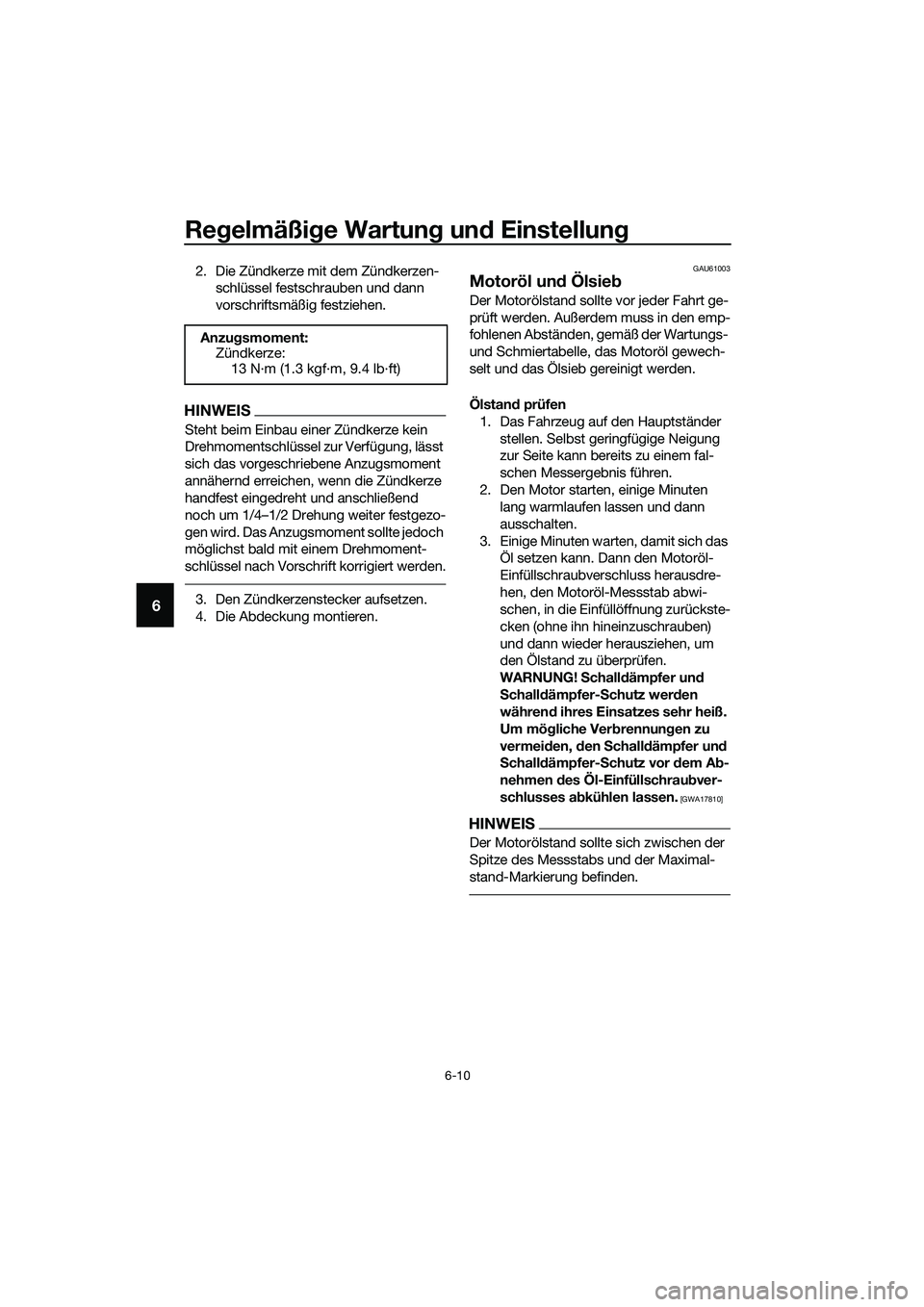

2. Die Zündkerze mit dem Zündkerzen-
schlüssel festschrauben und dann
vorschriftsmäßig festziehen.
HINWEIS
Steht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung, lässt
sich das vorgeschriebene Anzugsmoment
annähernd erreichen, wenn die Zündkerze
handfest eingedreht und anschließend
noch um 1/4…1/2 Drehung weiter festgezo-
gen wird. Das Anzugsmoment sollte jedoch
möglichst bald mit einem Drehmoment-
schlüssel nach Vorschrift korrigiert werden.
3. Den Zündkerzenstecker aufsetzen.
4. Die Abdeckung montieren.
GAU61003
Motoröl und Ölsieb
Der Motorölstand sollte vor jeder Fahrt ge-
prüft werden. Außerdem muss in den emp-
fohlenen Abständen, gemäß der Wartungs-
und Schmiertabelle, das Motoröl gewech-
selt und das Ölsieb gereinigt werden.
Ölstand prüfen
1. Das Fahrzeug auf den Hauptständer
stellen. Selbst geringfügige Neigung
zur Seite kann bereits zu einem fal-
schen Messergebnis führen.
2. Den Motor starten, einige Minuten
lang warmlaufen lassen und dann
ausschalten.
3. Einige Minuten warten, damit sich das
Öl setzen kann. Dann den Motoröl-
Einfüllschraubverschluss herausdre-
hen, den Motoröl-Messstab abwi-
schen, in die Einfüllöffnung zurückste-
cken (ohne ihn hineinzuschrauben)
und dann wieder herausziehen, um
den Ölstand zu überprüfen.
WARNUNG! Schalldämpfer und
Schalldämpfer-Schutz werden
während ihres Einsatzes sehr heiß.
Um mögliche Verbrennungen zu
vermeiden, den Schalldämpfer und
Schalldämpfer-Schutz vor dem Ab-
nehmen des Öl-Einfüllschraubver-
schlusses abkühlen lassen.
[GWA17810]
HINWEIS
Der Motorölstand sollte sich zwischen der
Spitze des Messstabs und der Maximal-
stand-Markierung befinden.
Anzugsmoment:
Zündkerze:
13 N·m (1.3 kgf·m, 9.4 lb·ft)
UBR7G0G0.book Page 10 Tuesday, October 25, 2016 2:54 PM

Regelmäßige Wartung und Einstellung
6-11
6
4. Wenn sich der Motorölstand nicht
zwischen der Spitze des Messstabs
und der Maximalstand-Markierung
befindet, ausreichend Öl der empfoh-
lenen Sorte bis zum vorgeschriebenen
Stand nachfüllen.
5. Den O-Ring auf Beschädigung über-
prüfen und, falls beschädigt, erneu-
ern.
6. Den Messstab in die Einfüllöffnung
stecken und dann den Einfüllschraub-
verschluss fest zudrehen.

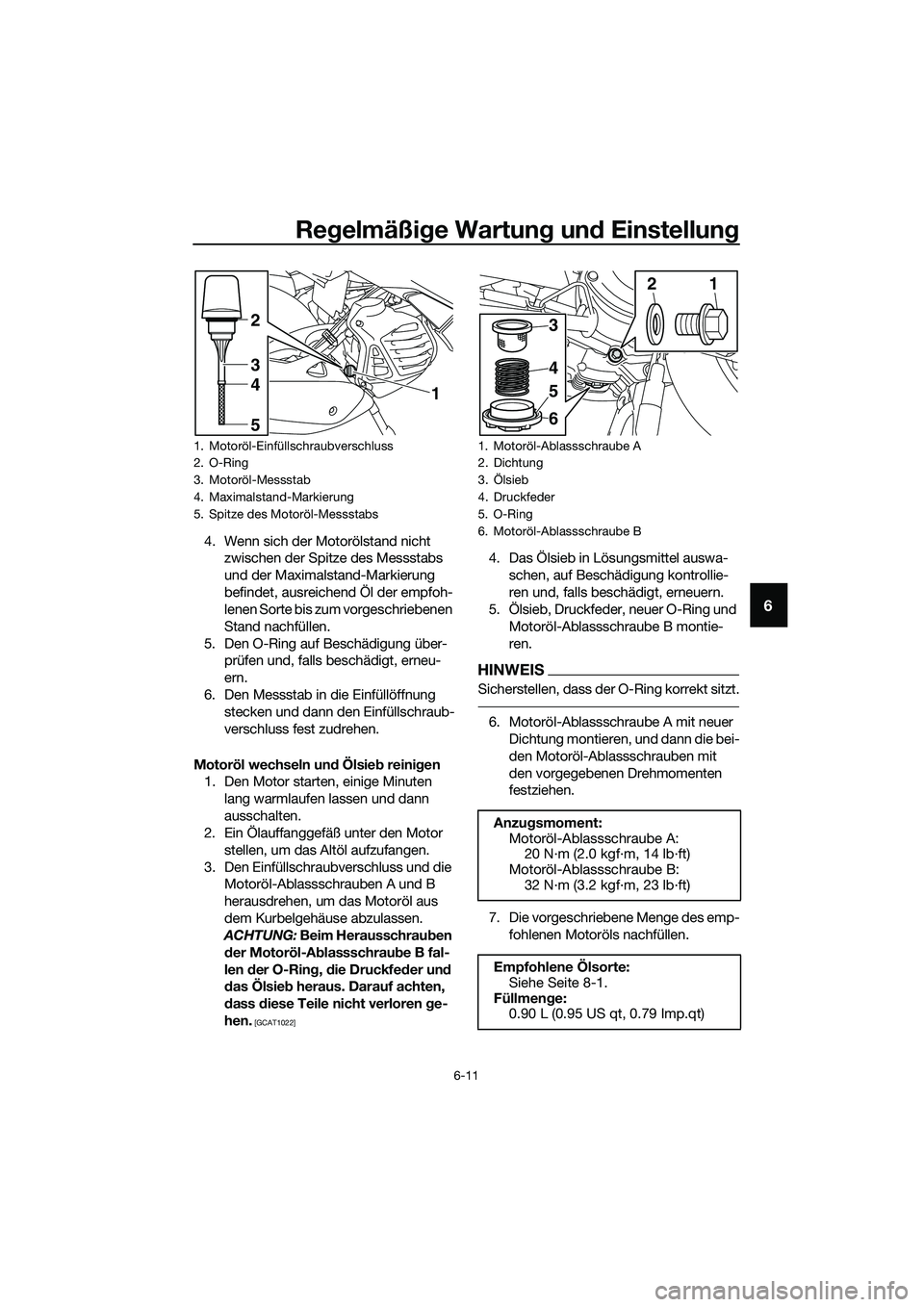

Motoröl wechseln und Ölsieb reinigen
1. Den Motor starten, einige Minuten
lang warmlaufen lassen und dann
ausschalten.
2. Ein Ölauffanggefäß unter den Motor
stellen, um das Altöl aufzufangen.
3. Den Einfüllschraubverschluss und die
Motoröl-Ablassschrauben A und B
herausdrehen, um das Motoröl aus
dem Kurbelgehäuse abzulassen.
ACHTUNG: Beim Herausschrauben
der Motoröl-Ablassschraube B fal-
len der O-Ring, die Druckfeder und
das Ölsieb heraus. Darauf achten,
dass diese Teile nicht verloren ge-
hen.
[GCAT1022]
4. Das Ölsieb in Lösungsmittel auswa-
schen, auf Beschädigung kontrollie-
ren und, falls beschädigt, erneuern.
5. Ölsieb, Druckfeder, neuer O-Ring und
Motoröl-Ablassschraube B montie-
ren.
HINWEIS
Sicherstellen, dass der O-Ring korrekt sitzt.
6. Motoröl-Ablassschraube A mit neuer
Dichtung montieren, und dann die bei-
den Motoröl-Ablassschrauben mit
den vorgegebenen Drehmomenten
festziehen.
7. Die vorgeschriebene Menge des emp-
fohlenen Motoröls nachfüllen.
1. Motoröl-Einfüllschraubverschluss
2. O-Ring
3. Motoröl-Messstab
4. Maximalstand-Markierung
5. Spitze des Motoröl-Messstabs
1
3
2
4
5
1. Motoröl-Ablassschraube A
2. Dichtung
3. Ölsieb
4. Druckfeder
5. O-Ring
6. Motoröl-Ablassschraube B
Anzugsmoment:
Motoröl-Ablassschraube A:
20 N·m (2.0 kgf·m, 14 lb·ft)
Motoröl-Ablassschraube B:
32 N·m (3.2 kgf·m, 23 lb·ft)
Empfohlene Ölsorte:
Siehe Seite 8-1.
Füllmenge:
0.90 L (0.95 US qt, 0.79 Imp.qt)
1
3
4
5
6
2
UBR7G0G0.book Page 11 Tuesday, October 25, 2016 2:54 PM

Regelmäßige Wartung und Einstellung
6-12
6

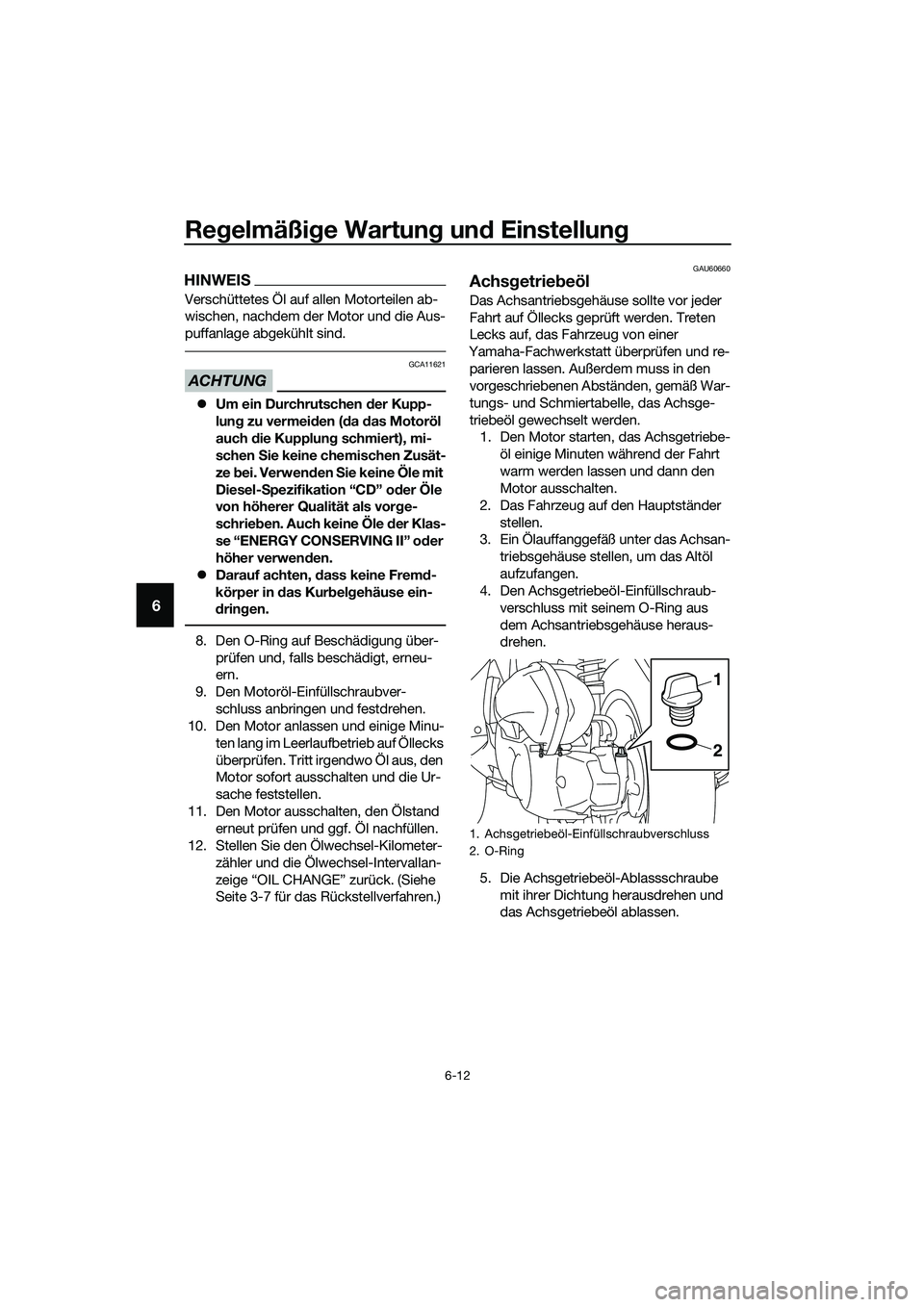

HINWEIS
Verschüttetes Öl auf allen Motorteilen ab-
wischen, nachdem der Motor und die Aus-
puffanlage abgekühlt sind.
ACHTUNG
GCA11621
zUm ein Durchrutschen der Kupp-
lung zu vermeiden (da das Motoröl
auch die Kupplung schmiert), mi-
schen Sie keine chemischen Zusät-
ze bei. Verwenden Sie keine Öle mit
Diesel-Spezifikation “CD” oder Öle
von höherer Qualität als vorge-
schrieben. Auch keine Öle der Klas-
se “ENERGY CONSERVING II” oder
höher verwenden.
zDarauf achten, dass keine Fremd-
körper in das Kurbelgehäuse ein-
dringen.
8. Den O-Ring auf Beschädigung über-
prüfen und, falls beschädigt, erneu-
ern.
9. Den Motoröl-Einfüllschraubver-
schluss anbringen und festdrehen.
10. Den Motor anlassen und einige Minu-
ten lang im Leerlaufbetrieb auf Öllecks
überprüfen. Tritt irgendwo Öl aus, den
Motor sofort ausschalten und die Ur-
sache feststellen.
11. Den Motor ausschalten, den Ölstand
erneut prüfen und ggf. Öl nachfüllen.
12. Stellen Sie den Ölwechsel-Kilometer-
zähler und die Ölwechsel-Intervallan-
zeige “OIL CHANGE” zurück. (Siehe
Seite 3-7 für das Rückstellverfahren.)
GAU60660
Achsgetriebeöl
Das Achsantriebsgehäuse sollte vor jeder
Fahrt auf Öllecks geprüft werden. Treten
Lecks auf, das Fahrzeug von einer
Yamaha-Fachwerkstatt überprüfen und re-
parieren lassen. Außerdem muss in den
vorgeschriebenen Abständen, gemäß War-
tungs- und Schmiertabelle, das Achsge-
triebeöl gewechselt werden.
1. Den Motor starten, das Achsgetriebe-
öl einige Minuten während der Fahrt
warm werden lassen und dann den
Motor ausschalten.
2. Das Fahrzeug auf den Hauptständer
stellen.
3. Ein Ölauffanggefäß unter das Achsan-
triebsgehäuse stellen, um das Altöl
aufzufangen.
4. Den Achsgetriebeöl-Einfüllschraub-
verschluss mit seinem O-Ring aus
dem Achsantriebsgehäuse heraus-
drehen.
5. Die Achsgetriebeöl-Ablassschraube
mit ihrer Dichtung herausdrehen und
das Achsgetriebeöl ablassen.
1. Achsgetriebeöl-Einfüllschraubverschluss
2. O-Ring
1
2
UBR7G0G0.book Page 12 Tuesday, October 25, 2016 2:54 PM
