Page 65 of 116
Manutenção periódica e ajustes
6-3
1
2
3
4
567
8
9
10
11
12
PAU71030
NOTA
As verificações anuais deverão ser efetuadas todos os anos, exceto se for efetuada uma manutenção com base nos quiló-
metros percorridos, ou no caso do Reino Unido, se for efetuada uma manutenção com base nas milhas percorridas.
A partir dos 50000 km (30000 mi), repita os intervalos de manutenção, começando a partir dos 10000 km (6000 mi).
Os itens marcados com um asterisco devem ser efetuados por um concessionário Yamaha na medida em que são necessárias fer-ramentas especiais, dados e capacidades técnicas.
PAU71051
Tabela de manutenção periódica para o sistema de controlo das emissõesN.º ITEMTRABALHO DE VERIFICAÇÃO
OU MANUTENÇÃO LEITURA DO CONTA-QUILÓMETROS
VERIFICAÇÃO
ANUAL
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1* Tubo de
combustível Verifique se os tubos de
combustível apresentam fendas
ou danos.
Se necessário, substitua-os.
2 * Velas de ignição Verifique o estado.
Ajuste a folga e limpe.
Substitua.
3 * Folga das válvulas Verifique e ajuste. Cada 40000 km (24000 mi)
4* Injeção de
combustível Verificação da velocidade de
ralenti do motor.
Verifique e ajuste a sincronização.
5 * Sistema de escape Verificar se existem fugas.
Se necessário, aperte-os.
Se necessário, substitua as
anilhas.
U2PPP3P0.book 3 ページ ２０１６年９月２１日 水曜日 午後３時３９分
Page 66 of 116
Manutenção periódica e ajustes
6-4
1
2
3
4
56
7
8
9
10
11
12
6* Sistema de controlo
de emissões
evaporativas Verifique a existência de danos
no sistema de controlo.
Se necessário, substitua-os.
7* Sistema de indução
de ar Verifique se a válvula de corte de
ar, a válvula por diapasão e o
tubo possuem danos.
Substitua eventuais peças danificadas, caso seja
necessário.
N.º ITEM
TRABALHO DE VERIFICAÇÃO
OU MANUTENÇÃO LEITURA DO CONTA-QUILÓMETROS
VERIFICAÇÃO
ANUAL
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
U2PPP3P0.book 4 ページ ２０１６年９月２１日 水曜日 午後３時３９分
Page 67 of 116
Manutenção periódica e ajustes
6-5
1
2
3
4
567
8
9
10
11
12
PAU71351
Tabela de lubrificação e manutenção geralN.º ITEM TRABALHO DE VERIFICAÇÃO
OU MANUTENÇÃO LEITURA DO CONTA-QUILÓMETROS
VERIFICAÇÃO
ANUAL
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1* Verificação do
sistema de
diagnóstico Realize a inspeção dinâmica com
a ferramenta de diagnóstico da
Yamaha.
Verifique os códigos de erro.
2* Elemento do filtro
de ar Substitua. Cada 40000 km (24000 mi)
3Embraiagem Verifique o funcionamento.
4 * Travão dianteiro Verifique o funcionamento, o nível
de líquido e se existem fugas de
líquidos.
Substitua as pastilhas do travão, se necessário.
5 * Travão traseiro Verifique o funcionamento, o nível
de líquido e se existem fugas de
líquidos.
Substitua as pastilhas do travão, se necessário.
6 * Tubos dos travões Verifique se apresentam fendas
ou danos.
Substitua. Cada 4 anos
7 * Líquido dos travões Mude. Cada 2 anos
8*Rodas Verifique se apresentam desgaste
ou danos.
Se necessário, substitua-os.
U2PPP3P0.book 5 ページ ２０１６年９月２１日 水曜日 午後３時３９分
Page 68 of 116
Manutenção periódica e ajustes
6-6
1
2
3
4
56
7
8
9
10
11
12
9*Pneus Verifique a profundidade do piso e
se existem danos.
Se necessário, substitua-os.
Verifique a pressão do ar.
Se necessário, corrija.
10 * Rolamentos de roda Verifique se os rolamentos estão
soltos ou se apresentam danos.
11 * Rolamentos do pivô
do braço oscilante Verifique o funcionamento e se
apresenta uma folga excessiva.
Lubrifique com massa de lubrificação de sabão de lítio. Cada 50000 km (30000 mi)
12 Corrente de
transmissão Verifique a folga, o alinhamento e
o estado da corrente.
Ajuste e lubrifique minuciosamente a corrente com
lubrificante especial para
correntes de anel de vedação em
O. A cada 1000 km (600 mi) e depois de lavar o
motociclo, de conduzir à chuva ou
em áreas húmidas
13 * Rolamentos da
direção Verifique se os rolamentos estão
soltos.
Aplique novamente uma quantidade moderada de massa
de lubrificação de sabão de lítio.
14 * Fixadores do
chassis Certifique-se de que todas as
porcas, cavilhas e parafusos
estão devidamente alinhados.
15 Eixo de pivô da
alavanca do travão Lubrifique com graxa de silicone.
16 Eixo de pivô do
pedal do travão Lubrifique com massa de
lubrificação de sabão de lítio.
N.º ITEM
TRABALHO DE VERIFICAÇÃO
OU MANUTENÇÃO LEITURA DO CONTA-QUILÓMETROS
VERIFICAÇÃO
ANUAL
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
U2PPP3P0.book 6 ページ ２０１６年９月２１日 水曜日 午後３時３９分
Page 69 of 116
Manutenção periódica e ajustes
6-7
1
2
3
4
567
8
9
10
11
12
17 Eixo de pivô da
alavanca da
embraiagem Lubrifique com massa de
lubrificação de sabão de lítio.
18 Eixo de pivô do
pedal de mudança
de velocidades Lubrifique com massa de
lubrificação de sabão de lítio.
19 Descanso lateral,
descanso central Verifique o funcionamento.
Lubrifique com massa de
lubrificação de sabão de lítio.
20 * Interruptor do
descanso lateral Verifique o funcionamento e
substitua, se necessário.
21 * Forquilha dianteira Verifique o funcionamento e se
apresenta fuga de óleo.
Se necessário, substitua-os.
22 * Amortecedor Verifique o funcionamento e se
apresenta fuga de óleo.
Se necessário, substitua-os.
23 * Braço do relé de
suspensão traseira
e pontos de
articulação do
braço de ligação Verifique o funcionamento.
24 Óleo do motor Substitua (aqueça o motor antes
de drenar).
Verifique o nível do óleo e se o veículo apresenta fugas de óleo.
25 Cartucho do filtro
de óleo do motor Substitua.
N.º ITEM
TRABALHO DE VERIFICAÇÃO
OU MANUTENÇÃO LEITURA DO CONTA-QUILÓMETROS
VERIFICAÇÃO
ANUAL
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
U2PPP3P0.book 7 ページ ２０１６年９月２１日 水曜日 午後３時３９分
Page 70 of 116
Manutenção periódica e ajustes
6-8
1
2
3
4
56
7
8
9
10
11
12
PAU72800
NOTA
Filtro de ar
O filtro de ar deste modelo está equi pado com um elemento de papel descartáve l revestido a óleo, que não pode ser limpo com
ar comprimido para evitar danos.
O elemento do filtro de ar tem de ser substituído mais freque ntemente se a condução for feita em áreas invulgarmente húmidas
ou poeirentas.
Assistência do travão hidráulico
Verifique regularmente e, se necessário, corrija o nível de líquido dos travões.
Substitua os componentes internos dos cilindros mestres e pinças do travão, e mude o líquido dos travões de dois em dois anos.
26 *Sistema de
refrigeração Verifique o nível de refrigerante e
se o veículo apresenta fuga de
refrigerante.
Mude. Cada 3 anos
27 * Interruptores dos
travões dianteiro e
traseiro Verifique o funcionamento.
28 * Peças de
movimento e cabos Lubrifique.
29 * Compartimento e
cabo do punho do
acelerador Verifique o funcionamento e a
folga.
Ajuste a folga do cabo do acelerador, se necessário.
Lubrifique o compartimento e o cabo do punho do acelerador.
30 * Luzes, sinais e
interruptores Verifique o funcionamento.
Ajuste o feixe do farol dianteiro.
N.º ITEM
TRABALHO DE VERIFICAÇÃO
OU MANUTENÇÃO LEITURA DO CONTA-QUILÓMETROS
VERIFICAÇÃO
ANUAL
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
U2PPP3P0.book 8 ページ ２０１６年９月２１日 水曜日 午後３時３９分
Page 71 of 116
Manutenção periódica e ajustes
6-9
1
2
3
4
567
8
9
10
11
12
Substitua os tubos dos tr avões de quatro em quatro anos e caso apresentem fendas ou es tejam danificados.
U2PPP3P0.book 9 ページ ２０１６年９月２１日 水曜日 午後３時３９分
Page 72 of 116
Manutenção periódica e ajustes
6-10
1
2
3
4
56
7
8
9
10
11
12
PAU18752

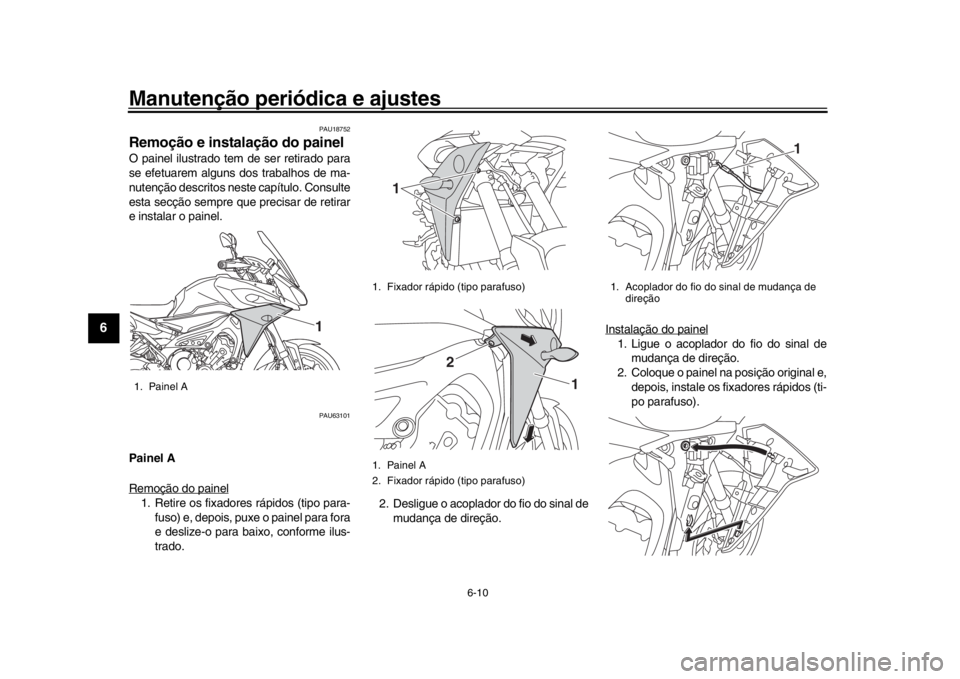

Remoção e instalação do painelO painel ilustrado tem de ser retirado para
se efetuarem alguns dos trabalhos de ma-
nutenção descritos nest e capítulo. Consulte
esta secção sempre que precisar de retirar
e instalar o painel.
PAU63101
Painel A
Remoção do painel1. Retire os fixadores rápidos (tipo para- fuso) e, depois, puxe o painel para fora
e deslize-o para baixo, conforme ilus-
trado. 2. Desligue o acoplador do fio do sinal de
mudança de direção. Instalação do painel
1. Ligue o acoplador do fio do sinal de
mudança de direção.
2. Coloque o painel na posição original e, depois, instale os fixadores rápidos (ti-
po parafuso).
1. Painel A
1
1. Fixador rápido (tipo parafuso)
1. Painel A
2. Fixador rápido (tipo parafuso)
1
1
2
1. Acoplador do fio do sinal de mudança de
direção
1
