2017 YAMAHA MT-09 Manuale duso (in Italian)

Manutenzione e regolazione periodiche
7-6
1
2
3
4
5
678
9
10
11
12
10 *Cuscinetti ruote Controllare che il cuscinetto non
sia allentato o danneggiato. 
11 *Cuscinetti perno di
guida forcellone Controllare il funzionamento ed
un gioco eccessivo. 
Lubrificare con grasso a base di sapone di litio. Ogni 50000 km (30000 mi)
12 Catena di
trasmissione Controllare la tensione,
l’allineamento e le condizioni della
catena di trasmissione.
Regolare e lubrificare interamente la catena di trasmissione con un
lubrificante specifico per catene a
O-ring. Ogni 1000 km (600 mi) e dopo aver lavato il motociclo e averlo guidato nella
pioggia o in zone umide
13 *Cuscinetti dello
sterzo Controllare che i gruppi dei
cuscinetti non siano allentati.  
Riempire moderatamente con grasso a base di sapone di litio. 
14 *Fissaggi della parte
ciclistica Accertarsi che tutti i dadi, i bulloni
e le viti siano serrati
correttamente. 
15 Perno di rotazione
leva freno Lubrificare con grasso al silicone.

16 Perno di rotazione
del pedale freno Lubrificare con grasso a base di
sapone di litio. 
17 Perno di rotazione
leva frizione Lubrificare con grasso a base di
sapone di litio. 
18 Perno di rotazione
del pedale cambio Lubrificare con grasso a base di
sapone di litio. 
19 Cavalletto laterale Controllare il funzionamento.
Lubrificare con grasso a base di
sapone di litio. 
N. POSIZIONE
INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROLLO
ANNUALE
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
BS2-9-H0.book 6 ページ ２０１６年９月１４日　水曜日　午後５時５７分

Manutenzione e regolazione periodiche
7-7
1
2
3
4
5
67
8
9
10
11
12
20 *Interruttore
cavalletto laterale Controllare il funzionamento e, se
necessario, sostituire. 
21 *Forcella Controllare il funzionamento e
l’assenza di perdite di olio.
Sostituire se necessario. 
22 *Assieme
ammortizzatore Controllare il funzionamento e
l’assenza di perdite di olio.
Sostituire se necessario. 
23 *Perni di guida del
braccio
cinematismo e del
braccio di
collegamento della
sospensione
posteriore Controllare il funzionamento.

24 Olio motore Cambiare (scaldare il motore
prima del drenaggio).
Controllare il livello dell’olio e l’assenza di perdite di olio nel
veicolo. 
25 Cartuccia filtro olio 
26 *Sistema di
raffreddamento Controllare il livello del liquido
refrigerante e l’assenza di perdite
di olio nel veicolo. 
Cambiare. Ogni 3 anni
27 *Interruttori del freno
anteriore e del freno
posteriore Controllare il funzionamento.

28 *Parti in movimento
e cavi Lubrificare.

N. POSIZIONE
INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROLLO
ANNUALE
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
BS2-9-H0.book 7 ページ ２０１６年９月１４日　水曜日　午後５時５７分

Manutenzione e regolazione periodiche
7-8
1
2
3
4
5
678
9
10
11
12
HAU72800
NOTA
Filtro aria
Il filtro aria di questo modello è dotato di una cartuccia mo nouso di carta con rivestimento d’olio, che non va pulita con ari a com-
pressa per evitare di danneggiarla.
Sostituire più spesso l’elemento del filtro dell’ari a se si percorrono zone molto umide o polverose.

Manutenzione del freno idraulico
Controllare regolarmente e, se necessario, correggere il livello liquido freni.
Ogni due anni sostituire i componenti interni delle pompe freni e delle pinze, e cambiare il liquido freni. Sostituire i tubi freni ogni quattro anni e se sono fessurati o danneggiati.
29 *Corpo manopola
acceleratore e cavo Controllare il funzionamento e il
gioco.
Se necessario, regolare il gioco del cavo dell’acceleratore.
Lubrificare il corpo manopola acceleratore e il cavo. 
30 *Luci, segnali e
interruttori Controllare il funzionamento.
Regolare il fascio luce.

N. POSIZIONE
INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROLLO
ANNUALE
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
BS2-9-H0.book 8 ページ ２０１６年９月１４日　水曜日　午後５時５７分

Manutenzione e regolazione periodiche
7-9
1
2
3
4
5
67
8
9
10
11
12

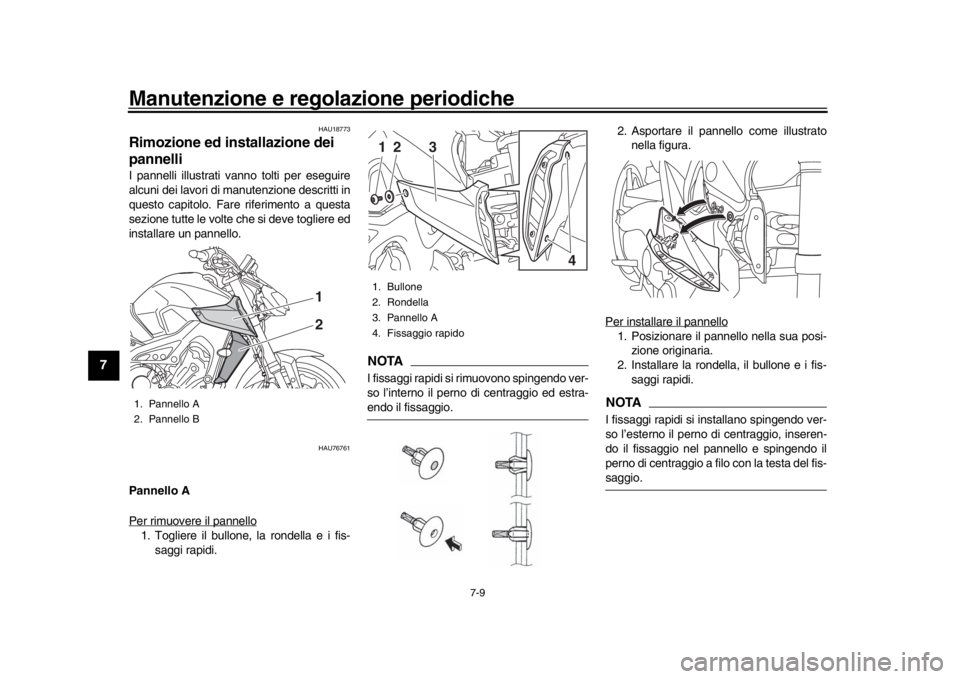

HAU18773
Rimozione ed installazione dei
pannelliI pannelli illustrati vanno tolti per eseguire
alcuni dei lavori di manutenzione descritti in
questo capitolo. Fare riferimento a questa
sezione tutte le volte che si deve togliere ed
installare un pannello.
HAU76761
Pannello A
Per rimuovere il pannello1. Togliere il bullone, la rondella e i fis- saggi rapidi.
NOTAI fissaggi rapidi si rimuovono spingendo ver-
so l’interno il perno di centraggio ed estra-endo il fissaggio. 2. Asportare il pannello come illustrato
nella figura.
Per installare il pannello
1. Posizionare il pannello nella sua posi- zione originaria.
2. Installare la rondella, il bullone e i fis- saggi rapidi.NOTAI fissaggi rapidi si installano spingendo ver-
so l’esterno il perno di centraggio, inseren-
do il fissaggio nel pannello e spingendo il
perno di centraggio a filo con la testa del fis-saggio.
1. Pannello A
2. Pannello B
1
2
1. Bullone
2. Rondella
3. Pannello A
4. Fissaggio rapido1
4
2
3
BS2-9-H0.book 9 ページ ２０１６年９月１４日　水曜日　午後５時５７分

Manutenzione e regolazione periodiche
7-10
1
2
3
4
5
678
9
10
11
12

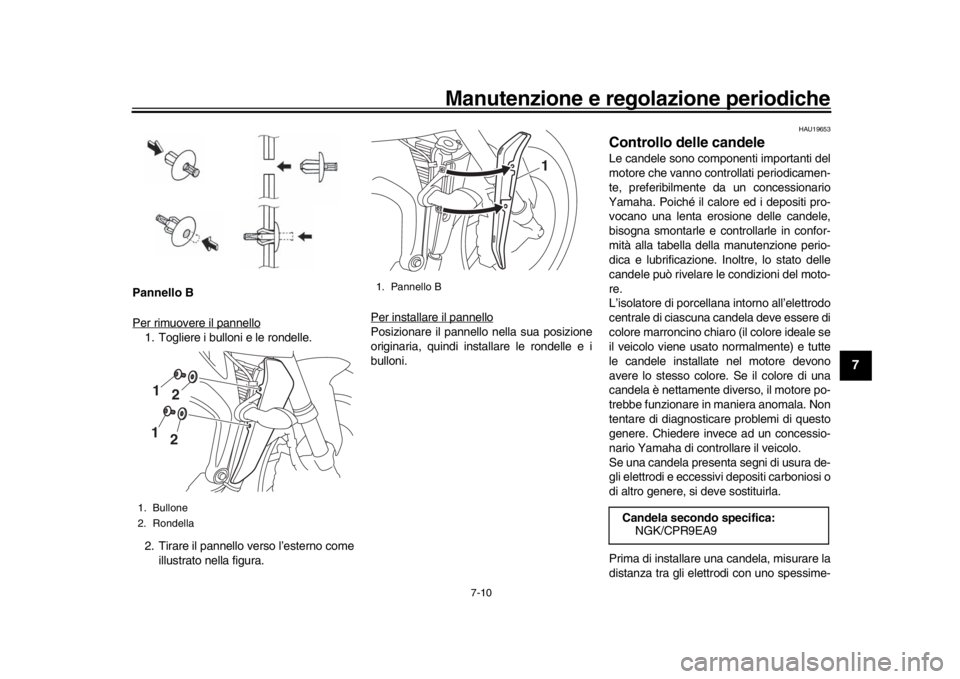

Pannello B
Per rimuovere il pannello1. Togliere i bulloni e le rondelle.
2. Tirare il pannello verso l’esterno come illustrato nella figura. Per installare il pannello
Posizionare il pannello nella sua posizione
originaria, quindi installare le rondelle e i
bulloni.
HAU19653
Controllo delle candeleLe candele sono componenti importanti del
motore che vanno controllati periodicamen-
te, preferibilmente
da un concessionario
Yamaha. Poiché il calore ed i depositi pro-
vocano una lenta erosione delle candele,
bisogna smontarle e cont rollarle in confor-
mità alla tabella della manutenzione perio-
dica e lubrificazione. Inoltre, lo stato delle
candele può rivelare le condizioni del moto-
re.
L’isolatore di porcellana intorno all’elettrodo
centrale di ciascuna candela deve essere di
colore marroncino chiaro (il colore ideale se
il veicolo viene usato normalmente) e tutte
le candele installate nel motore devono
avere lo stesso colore. Se il colore di una
candela è nettamente diverso, il motore po-
trebbe funzionare in maniera anomala. Non
tentare di diagnosticare problemi di questo
genere. Chiedere invece ad un concessio-
nario Yamaha di controllare il veicolo.
Se una candela presenta segni di usura de-
gli elettrodi e eccessivi depositi carboniosi o
di altro genere, si deve sostituirla.
Prima di installare una candela, misurare la
distanza tra gli elettrodi con uno spessime-
1. Bullone
2. Rondella
1 2
1
2
1. Pannello B
1
Candela secondo specifica:
NGK/CPR9EA9
BS2-9-H0.book 10 ページ ２０１６年９月１４日　水曜日　午後５時５７分

Manutenzione e regolazione periodiche
7-11
1
2
3
4
5
67
8
9
10
11
12

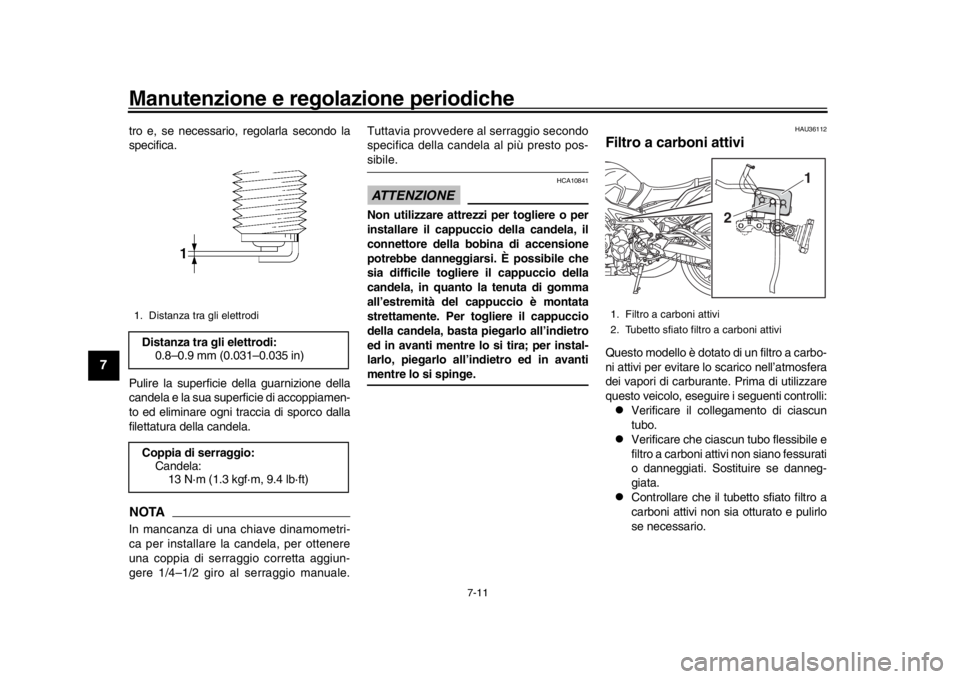

tro e, se necessario, regolarla secondo la
specifica.
Pulire la superficie della guarnizione della
candela e la sua superficie di accoppiamen-
to ed eliminare ogni traccia di sporco dalla
filettatura della candela.NOTAIn mancanza di una chiave dinamometri-
ca per installare la candela, per ottenere
una coppia di serraggio corretta aggiun-
gere 1/4–1/2 giro al serraggio manuale. Tuttavia provvedere al serraggio secondo
specifica della candela al più presto pos-
sibile.ATTENZIONE
HCA10841
Non utilizzare attrezzi per togliere o per
installare il cappuccio della candela, il
connettore della bobina di accensione
potrebbe danneggiarsi. È possibile che
sia difficile togliere il cappuccio della
candela, in quanto la tenuta di gomma
all’estremità del cappuccio è montata
strettamente. Per togliere il cappuccio
della candela, basta
piegarlo all’indietro
ed in avanti mentre lo si tira; per instal-
larlo, piegarlo all’indietro ed in avantimentre lo si spinge.
HAU36112
Filtro a carboni attiviQuesto modello è dotato di un filtro a carbo-
ni attivi per evitare lo scarico nell’atmosfera
dei vapori di carburante. Prima di utilizzare
questo veicolo, eseguire i seguenti controlli:
Verificare il collegamento di ciascun
tubo.

Verificare che ciascun tubo flessibile e
filtro a carboni attivi non siano fessurati
o danneggiati. Sostituire se danneg-
giata.

Controllare che il tubetto sfiato filtro a
carboni attivi non sia otturato e pulirlo
se necessario.
1. Distanza tra gli elettrodiDistanza tra gli elettrodi: 0.8–0.9 mm (0.031–0.035 in)
Coppia di serraggio: Candela:13 N·m (1.3 kgf·m, 9.4 lb·ft)
1. Filtro a carboni attivi
2. Tubetto sfiato filtro a carboni attivi
1
2
BS2-9-H0.book 11 ページ ２０１６年９月１４日　水曜日　午後５時５７分

Manutenzione e regolazione periodiche
7-12
1
2
3
4
5
678
9
10
11
12

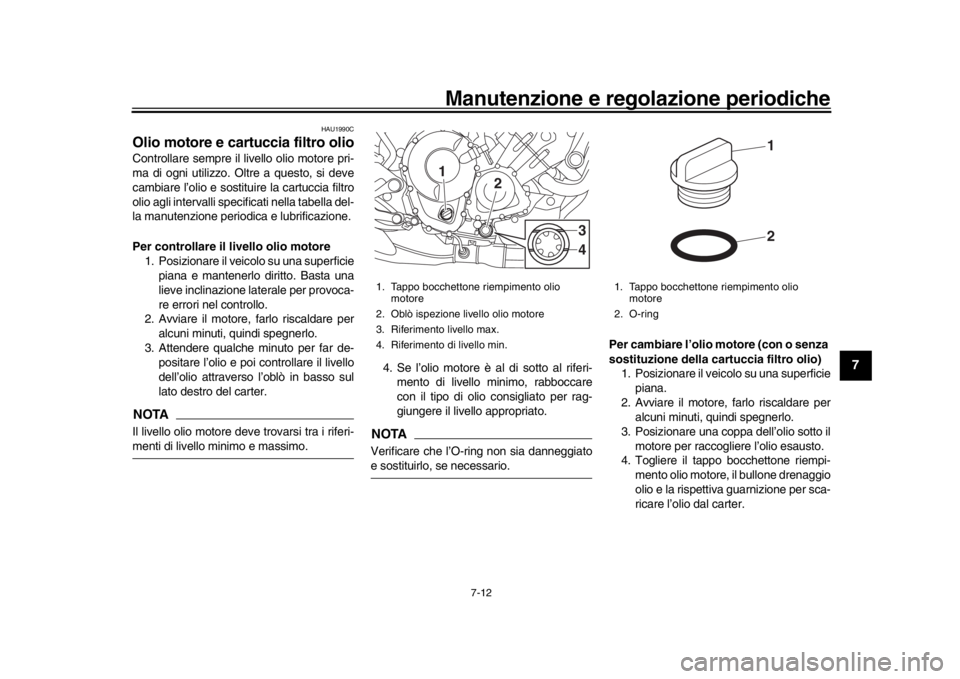

HAU1990C
Olio motore e cartuccia filtro olioControllare sempre il liv ello olio motore pri-
ma di ogni utilizzo. Oltre a questo, si deve
cambiare l’olio e sostituire la cartuccia filtro
olio agli intervalli specificati nella tabella del-
la manutenzione periodica e lubrificazione.
Per controllare il livello olio motore 1. Posizionare il veicolo su una superficie piana e mantenerlo diritto. Basta una
lieve inclinazione laterale per provoca-
re errori nel controllo.
2. Avviare il motore, farlo riscaldare per
alcuni minuti, quindi spegnerlo.
3. Attendere qualche minuto per far de- positare l’olio e poi controllare il livello
dell’olio attraverso l’oblò in basso sul
lato destro del carter.NOTAIl livello olio motore dev e trovarsi tra i riferi-menti di livello minimo e massimo. 4. Se l’olio motore è al di sotto al riferi-
mento di livello minimo, rabboccare
con il tipo di olio consigliato per rag-
giungere il livello appropriato.
NOTAVerificare che l’O-ring non sia danneggiatoe sostituirlo, se necessario. Per cambiare l’olio mo
tore (con o senza
sostituzione della cartuccia filtro olio) 1. Posizionare il veicolo su una superficie piana.
2. Avviare il motore, farlo riscaldare per alcuni minuti, quindi spegnerlo.
3. Posizionare una coppa dell’olio sotto il
motore per raccogliere l’olio esausto.
4. Togliere il tappo bocchettone riempi- mento olio motore, il bullone drenaggio
olio e la rispettiva guarnizione per sca-
ricare l’olio dal carter.1. Tappo bocchettone riempimento olio motore
2. Oblò ispezione livello olio motore
3. Riferimento livello max.
4. Riferimento di livello min.
1
2
34
1. Tappo bocchettone riempimento olio motore
2. O-ring
21
BS2-9-H0.book 12 ページ ２０１６年９月１４日　水曜日　午後５時５７分

Manutenzione e regolazione periodiche
7-13
1
2
3
4
5
67
8
9
10
11
12

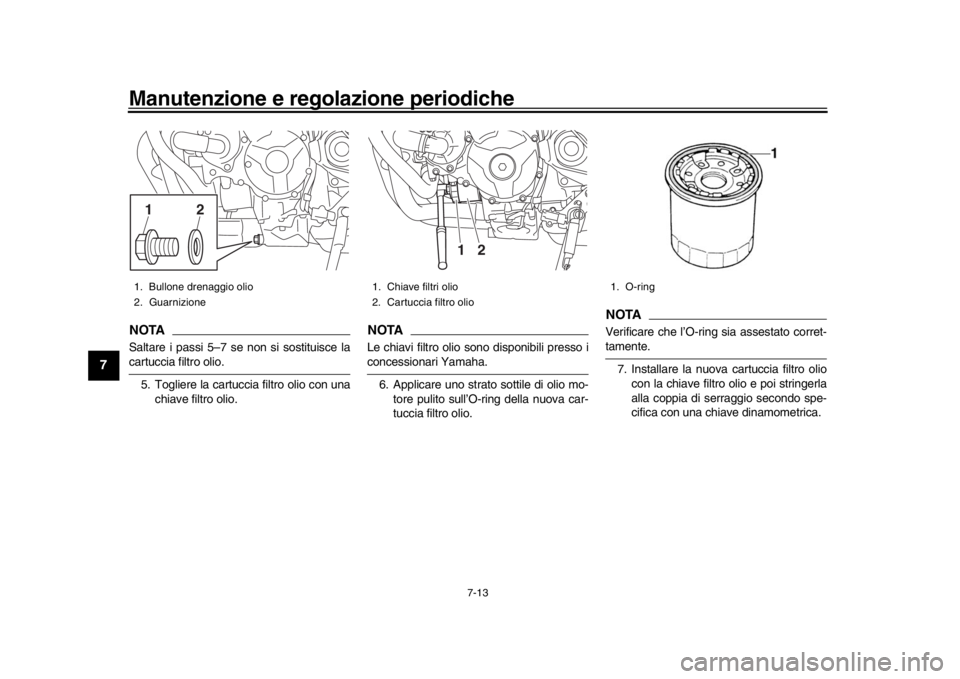

NOTASaltare i passi 5–7 se non si sostituisce lacartuccia filtro olio. 5. Togliere la cartuccia filtro olio con una chiave filtro olio.
NOTALe chiavi filtro olio sono disponibili presso iconcessionari Yamaha.
6. Applicare uno strato sottile di olio mo- tore pulito sull’O-ring della nuova car-
tuccia filtro olio.
NOTAVerificare che l’O-ring sia assestato corret-tamente.
7. Installare la nuova cartuccia filtro olio con la chiave filtro olio e poi stringerla
alla coppia di serraggio secondo spe-
cifica con una chiave dinamometrica.
1. Bullone drenaggio olio
2. Guarnizione1
2
1. Chiave filtri olio
2. Cartuccia filtro olio
2
1
1. O-ring
