8-2. Post´powanie w sytuacjach awaryjnych433
8
Sytuacje awaryjne

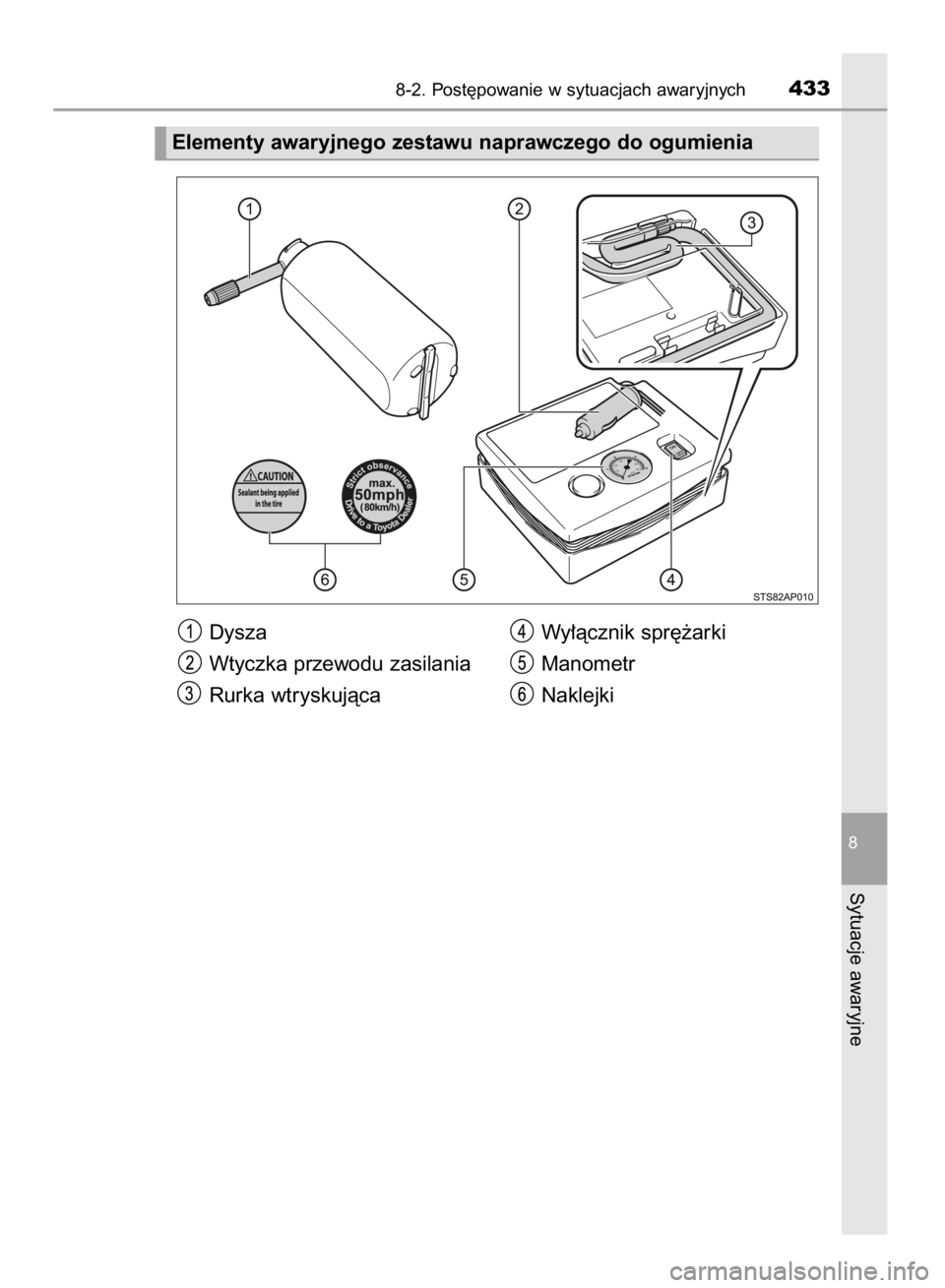

Elementy awaryjnego zestawu naprawczego do ogumienia
Dysza
Wtyczka przewodu zasilania
Rurka wtryskujàcaWy∏àcznik spr´˝arki
Manometr
Naklejki
20 YARIS HV OM52G76E 5/4/16 10:08 AM Page 433 (Black plate)

Wersje z regulowanà pod∏ogà baga˝nika: PodnieÊç i wyjàç regulo-
wanà pod∏og´ baga˝nika, pociàgajàc jà do siebie. (
S. 310)
Zdjàç os∏on´ pod∏ogi baga˝ni-
ka.
Wyjàç awaryjny zestaw na-
prawczy do ogumienia.
Wyjàç awaryjny zestaw naprawczy do ogumienia z torby na narz´-
dzia.
Wyjmujàc butelk´ z oryginalnego opakowania, nale˝y uwa˝aç, aby nie roze-
drzeç lub uszkodziç opakowania.
Odkr´ciç os∏on´ zaworu po-
wietrza.2
1
3
2
1
4348-2. Post´powanie w sytuacjach awaryjnych
Wyjmowanie awaryjnego zestawu naprawczego do ogumienia
Awaryjna naprawa
20 YARIS HV OM52G76E 5/4/16 10:08 AM Page 434 (Black plate)

Odkr´ciç os∏on´ z butelki.
Pod∏àczyç dysz´ rurki wtrysku-
jàcej do zaworu opony.
Dokr´ciç do oporu koƒcówk´ dy-
szy rurki wtryskujàcej zgodnie
z ruchem wskazówek zegara.
Butelka powinna wisieç pionowo,
nie dotykajàc pod∏o˝a. Je˝eli bu-
telki nie mo˝na w ten sposób
zamocowaç, nale˝y przestawiç
samochód tak, aby zawór opony
znalaz∏ si´ w prawid∏owej pozycji.
Upewniç si´, ˝e spr´˝arka
jest wy∏àczona.
Wyjàç wtyczk´ ze spr´˝arki.
6
5
4
3
8-2. Post´powanie w sytuacjach awaryjnych435
8
Sytuacje awaryjne
20 YARIS HV OM52G76E 5/4/16 10:08 AM Page 435 (Black plate)

Rozwinàç rurk´ wtryskujàcà
znajdujàcà si´ w spr´˝arce.
Pod∏àczyç wtyczk´ przewodu
zasilania do gniazda elektrycz-
nego lub do gniazda zapalnicz-
ki. (
S. 313, 314)
Przykleiç dwie naklejki w miej-
scach pokazanych na ilustracji.
Przed naklejeniem naklejki nale˝y
usunàç brud i kurz z ko∏a. Je˝eli
naklejenie jej nie jest mo˝liwe,
podczas naprawy lub wymiany
opony nale˝y poinformowaç auto-
ryzowanà stacj´ obs∏ugi Toyoty
lub inny specjalistyczny warsztat
o fakcie wtryÊni´cia do niej Êrodka
uszczelniajàcego.
9
8
7
4368-2. Post´powanie w sytuacjach awaryjnych
20 YARIS HV OM52G76E 5/4/16 10:08 AM Page 436 (Black plate)

Pod∏àczyç butelk´ do spr´˝arki.
Dokr´ciç do oporu koƒcówk´ dy-
szy zgodnie z ruchem wskazówek
zegara.
Sprawdziç, jakie powinno byç
prawid∏owe ciÊnienie w oponie.
Zalecane war toÊci ciÊnienia
w ogumieniu podane sà na na-
klejce znajdujàcej si´ w schowku
w desce rozdzielczej. (
S. 471)
Uruchomiç hybrydowy uk∏ad nap´dowy.
Aby wtrysnàç Êrodek uszczel-
niajàcy i napompowaç opon´,
nale˝y w∏àczyç spr´˝ark´.
13
12
11
10
8-2. Post´powanie w sytuacjach awaryjnych437
8
Sytuacje awaryjne
20 YARIS HV OM52G76E 5/4/16 10:09 AM Page 437 (Black plate)

Pompowaç opon´ a˝ do osià-
gni´cia prawid∏owej war toÊci
ciÊnienia.
Podczas wtryskiwania Êrod-
ka uszczelniajàcego pokazy-
wane ciÊnienie gwa∏townie
wzroÊnie, a nast´pnie stop-
niowo si´ obni˝y.
Manometr wska˝e aktualne
ciÊnienie po up∏ywie oko∏o 1
minuty (oko∏o 5 minut przy
niskiej temperaturze otocze-
nia) od w∏àczenia spr´˝arki.
Pompowaç opon´ a˝ do
osiàgni´cia prawid∏owej war-
toÊci ciÊnienia.
• Je˝eli po 35 minutach pracy
spr´˝arki ciÊnienie w oponie
nie osiàgnie zalecanej war to-
Êci, uszkodzenie opony jest
zbyt powa˝ne, aby mo˝na by∏o
je tymczasowo uszczelniç.
Nale˝y wy∏àczyç spr´˝ark´
i skontaktowaç si´ z autoryzo-
wanà stacjà obs∏ugi Toyoty lub
innym specjalistycznym warsz-
tatem.
• W przypadku przekroczenia zalecanej war toÊci ciÊnienia wypuÊciç
nadmiar powietrza z opony. (
S. 441, 471)
14
4388-2. Post´powanie w sytuacjach awaryjnych
20 YARIS HV OM52G76E 5/4/16 10:09 AM Page 438 (Black plate)

Gdy spr´˝arka jest wy∏àczona, nale˝y od∏àczyç rurk´ wtryskujàcà
od zaworu opony i wyjàç wtyczk´ z gniazda elektrycznego lub
gniazda zapalniczki.
Po od∏àczeniu rurki wtryskujàcej niewielka iloÊç Êrodka uszczelniajàcego
mo˝e wyciec.
Przykr´ciç os∏on´ zaworu powietrza naprawionego ko∏a.
Od∏àczyç rurk´ wtryskujàcà
od butelki i przymocowaç do
niej os∏on´.
UmieÊciç butelk´ w oryginalnym
opakowaniu i zamknàç je.
Butelk´ i spr´˝ark´ umieÊciç tymczasowo w baga˝niku.
Aby równomiernie rozprowadziç Êrodek uszczelniajàcy wewnàtrz
opony, nale˝y jak najszybciej bezpiecznie przejechaç oko∏o 5 km
z pr´dkoÊcià poni˝ej 80 km/h.
Po przejechaniu oko∏o 5 km
nale˝y zatrzymaç samochód
w bezpiecznym miejscu, na
twardym i p∏askim pod∏o˝u,
i pod∏àczyç spr´˝ark´.
20
19
18
17
16
15
8-2. Post´powanie w sytuacjach awaryjnych439
8
Sytuacje awaryjne
20 YARIS HV OM52G76E 5/4/16 10:09 AM Page 439 (Black plate)

W∏àczyç spr´˝ark´ na oko∏o
5 sekund, a nast´pnie jà wy∏à-
czyç. Odczytaç ciÊnienie w kole
na manometrze.
Je˝eli ciÊnienie w oponie
jest mniejsze ni˝ 130 kPa
(1,3 kG/cm
2lub bara; 19 psi):
Uszkodzenie jest zbyt du˝e
i nie mo˝e byç naprawione.
Nale˝y skontaktowaç si´
z autoryzowanà stacjà ob-
s∏ugi Toyoty lub z innym spe-
cjalistycznym warsztatem.
Je˝eli ciÊnienie w oponie wynosi co najmniej 130 kPa (1,3 kG/cm
2
lub bara; 19 psi), lecz jest ni˝sze od zalecanej war toÊci: PrzejÊç
do kroku .
Je˝eli ciÊnienie w oponie odpowiada zalecanej war toÊci (
S. 471):
PrzejÊç do kroku .
W∏àczyç spr´˝ark´ i nape∏niaç opon´ powietrzem a˝ do uzyskania
zalecanej war toÊci ciÊnienia. Nast´pnie przejechaç oko∏o 5 km
i przejÊç do kroku .
Spr´˝ark´ umieÊciç w baga˝niku.
Zachowujàc niezb´dne Êrodki ostro˝noÊci, unikajàc gwa∏townego
hamowania, ostrych skr´tów i nie przekraczajàc pr´dkoÊci 80
km/h, nale˝y udaç si´ do najbli˝szej autoryzowanej stacji obs∏ugi
Toyoty lub innego wyspecjalizowanego w naprawie opon warsztatu
w celu naprawy lub wymiany uszkodzonej opony.
24
23
20
22
23
22
21
4408-2. Post´powanie w sytuacjach awaryjnych
