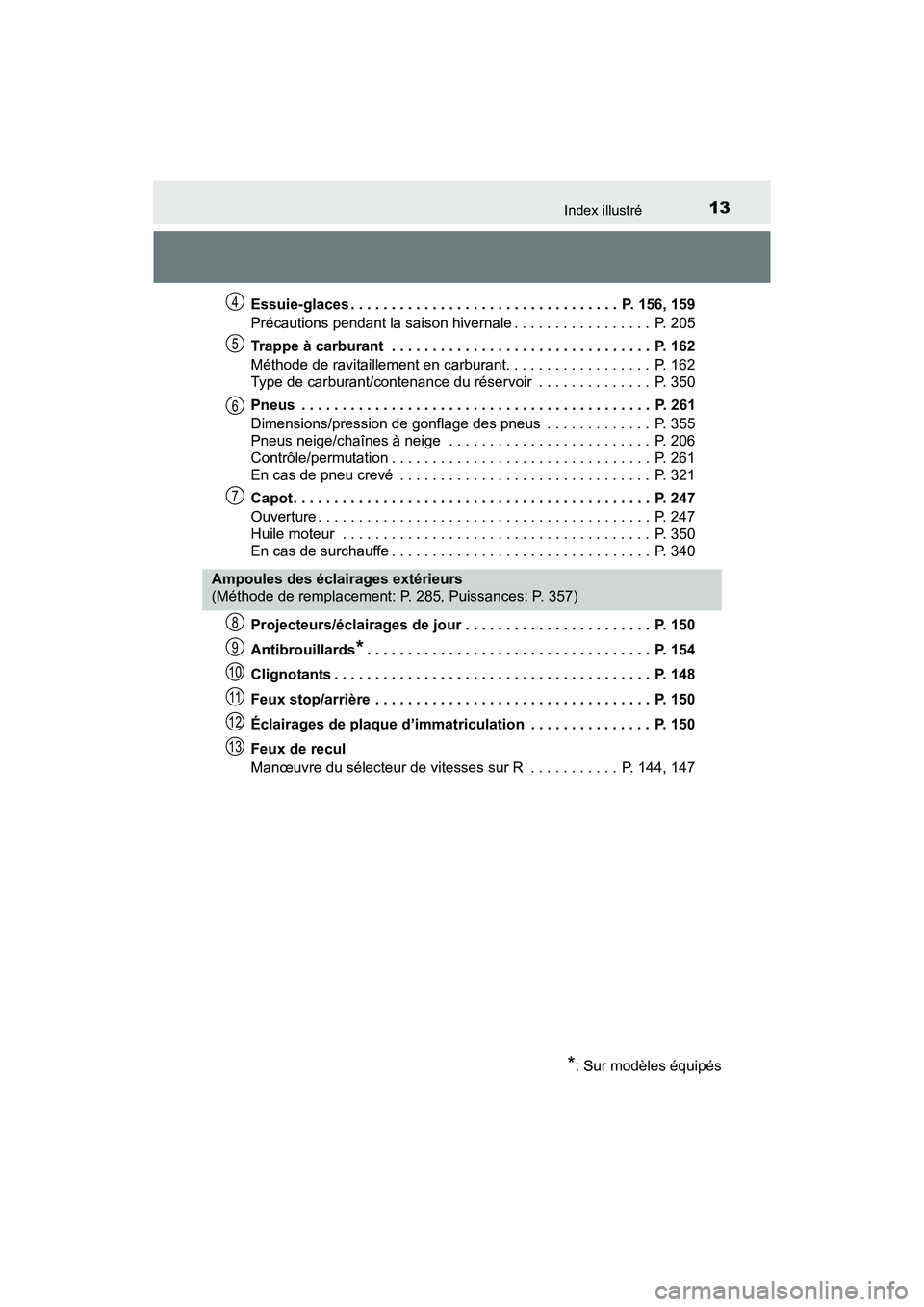

13Index illustré
YARIS_HB_OM_USA_OM52G64DEssuie-glaces . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 156, 159
Précautions pendant la saison hivernale . . . . . . . . . . . . . . . . . P. 205
Trappe à carburant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 162
Méthode de ravitaillement en carburant. . . . . . . . . . . . . . . . . . P. 162
Type de carburant/contenance du réservoir . . . . . . . . . . . . . . P. 350
Pneus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\
. . . . . . . P. 261
Dimensions/pression de gonflage des pneus . . . . . . . . . . . . . P. 355
Pneus neige/chaînes à neige . . . . . . . . . . . . . . . . . . . . . . . . . P. 206
Contrôle/permutation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 261
En cas de pneu crevé . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 321
Capot. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . \
. . . . . . . . P. 247
Ouverture . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 247
Huile moteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 350
En cas de surchauffe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 340
Projecteurs/éclairages de jour . . . . . . . . . . . . . . . . . . . . . . . P. 150
Antibrouillards
*. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 154
Clignotants . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 148
Feux stop/arrière . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 150
Éclairages de plaque d’immatriculation . . . . . . . . . . . . . . . P. 150
Feux de recul
Manœuvre du sélecteur de vitesses sur R . . . . . . . . . . . P. 144, 147
4
5
6
7
Ampoules des éclairages extérieurs
(Méthode de remplacement: P. 285, Puissances: P. 357)
*: Sur modèles équipés
8
9
10
11
12
13
YARIS_HB_OM_USA_OM52G64D.book 13 ページ ２０１６年３月２日　水曜日　午後５時４５分

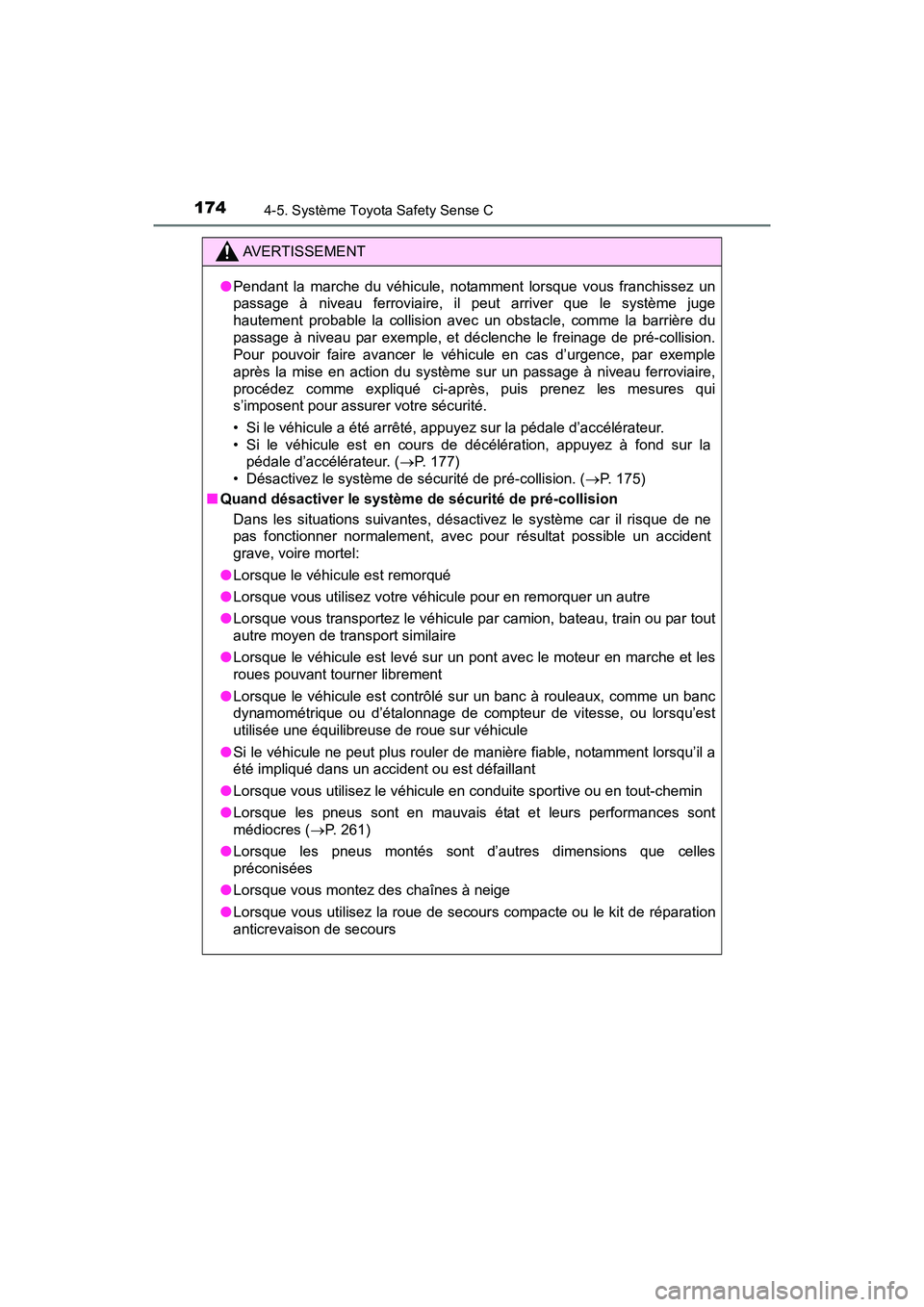

1744-5. Système Toyota Safety Sense C
YARIS_HB_OM_USA_OM52G64D
AVERTISSEMENT
●Pendant la marche du véhicule, notamment lorsque vous franchissez un
passage à niveau ferroviaire, il peut arriver que le système juge
hautement probable la collision avec un obstacle, comme la barrière du
passage à niveau par exemple, et déclenche le freinage de pré-collision.
Pour pouvoir faire avancer le véhicule en cas d’urgence, par exemple
après la mise en action du système sur un passage à niveau ferroviaire,
procédez comme expliqué ci-après, puis prenez les mesures qui
s’imposent pour assurer votre sécurité.
• Si le véhicule a été arrêté, appuyez sur la pédale d’accélérateur.
• Si le véhicule est en cours de décélération, appuyez à fond sur la
pédale d’accélérateur. ( P. 177)
• Désactivez le système de sécurité de pré-collision. ( P. 175)
■ Quand désactiver le système de sécurité de pré-collision
Dans les situations suivantes, désactivez le système car il risque de ne
pas fonctionner normalement, avec pour résultat possible un accident
grave, voire mortel:
● Lorsque le véhicule est remorqué
● Lorsque vous utilisez votre véhicule pour en remorquer un autre
● Lorsque vous transportez le véhicule par camion, bateau, train ou par tout
autre moyen de transport similaire
● Lorsque le véhicule est levé sur un pont avec le moteur en marche et les
roues pouvant tourner librement
● Lorsque le véhicule est contrôlé sur un banc à rouleaux, comme un banc
dynamométrique ou d’étalonnage de compteur de vitesse, ou lorsqu’est
utilisée une équilibreuse de roue sur véhicule
● Si le véhicule ne peut plus rouler de manière fiable, notamment lorsqu’il a
été impliqué dans un accident ou est défaillant
● Lorsque vous utilisez le véhicule en conduite sportive ou en tout-chemin
● Lorsque les pneus sont en mauvais état et leurs performances sont
médiocres ( P. 261)
● Lorsque les pneus montés sont d’autres dimensions que celles
préconisées
● Lorsque vous montez des chaînes à neige
● Lorsque vous utilisez la roue de secours compacte ou le kit de réparation
anticrevaison de secours
YARIS_HB_OM_USA_OM52G64D.book 174 ページ ２０１６年３月２日　水曜日　午後５時４５分

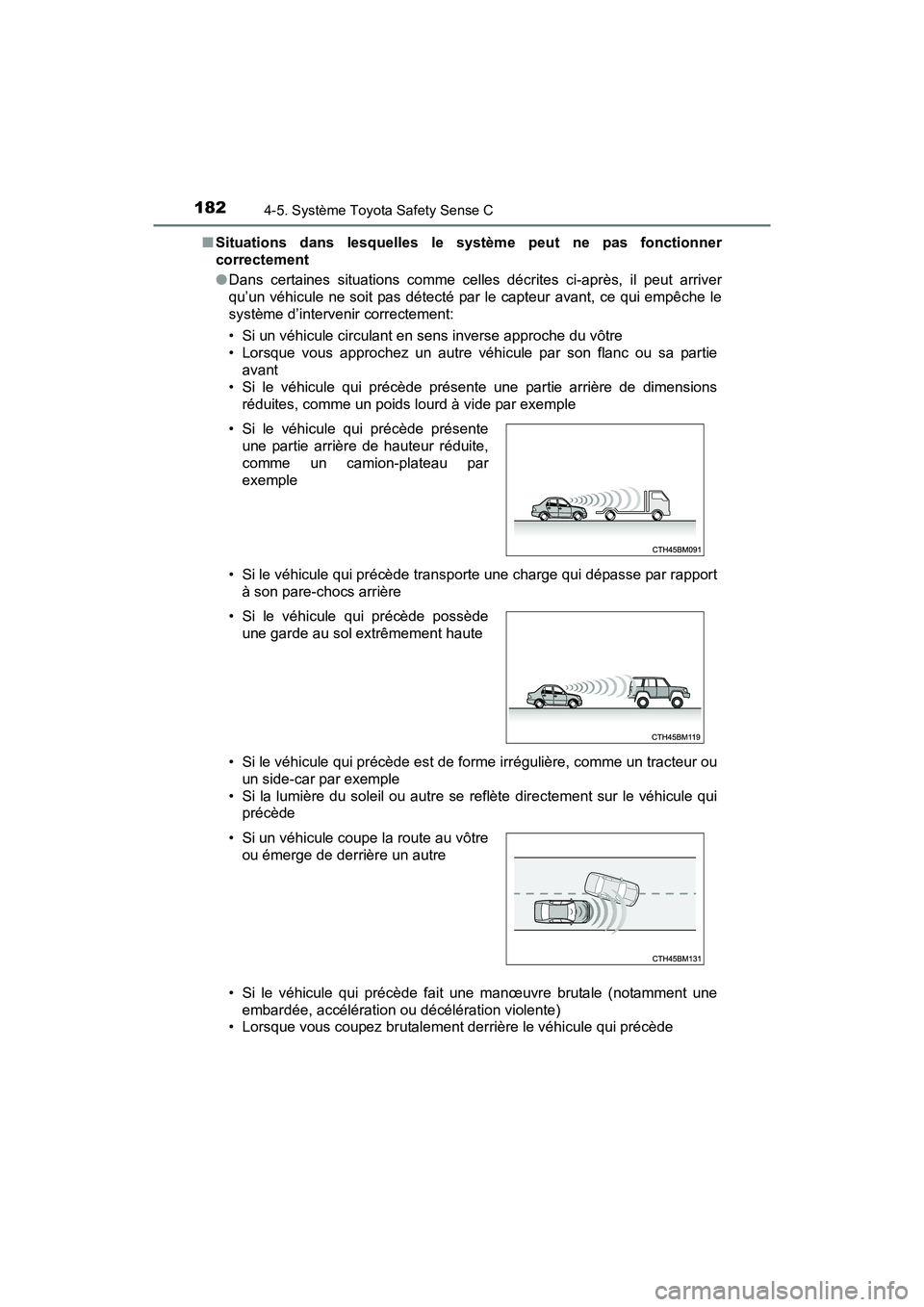

1824-5. Système Toyota Safety Sense C
YARIS_HB_OM_USA_OM52G64D■
Situations dans lesquelles le système peut ne pas fonctionner
correctement
●Dans certaines situations comme celles décrites ci-après, il peut arriver
qu’un véhicule ne soit pas détecté par le capteur avant, ce qui empêche le
système d’intervenir correctement:
• Si un véhicule circulant en sens inverse approche du vôtre
• Lorsque vous approchez un autre véhicule par son flanc ou sa partie
avant
• Si le véhicule qui précède présente une partie arrière de dimensions réduites, comme un poids lourd à vide par exemple
• Si le véhicule qui précède transporte une charge qui dépasse par rapport à son pare-chocs arrière
• Si le véhicule qui précède est de forme irrégulière, comme un tracteur ou un side-car par exemple
• Si la lumière du soleil ou autre se reflète directement sur le véhicule qui précède
• Si le véhicule qui précède fait une manœuvre brutale (notamment une embardée, accélération ou décélération violente)
• Lorsque vous coupez brutalement derrière le véhicule qui précède • Si le véhicule qui précède présente
une partie arrière de hauteur réduite,
comme un camion-plateau par
exemple
• Si le véhicule qui précède possède une garde au sol extrêmement haute
• Si un véhicule coupe la route au vôtre ou émerge de derrière un autre
YARIS_HB_OM_USA_OM52G64D.book 182 ページ ２０１６年３月２日　水曜日　午後５時４５分

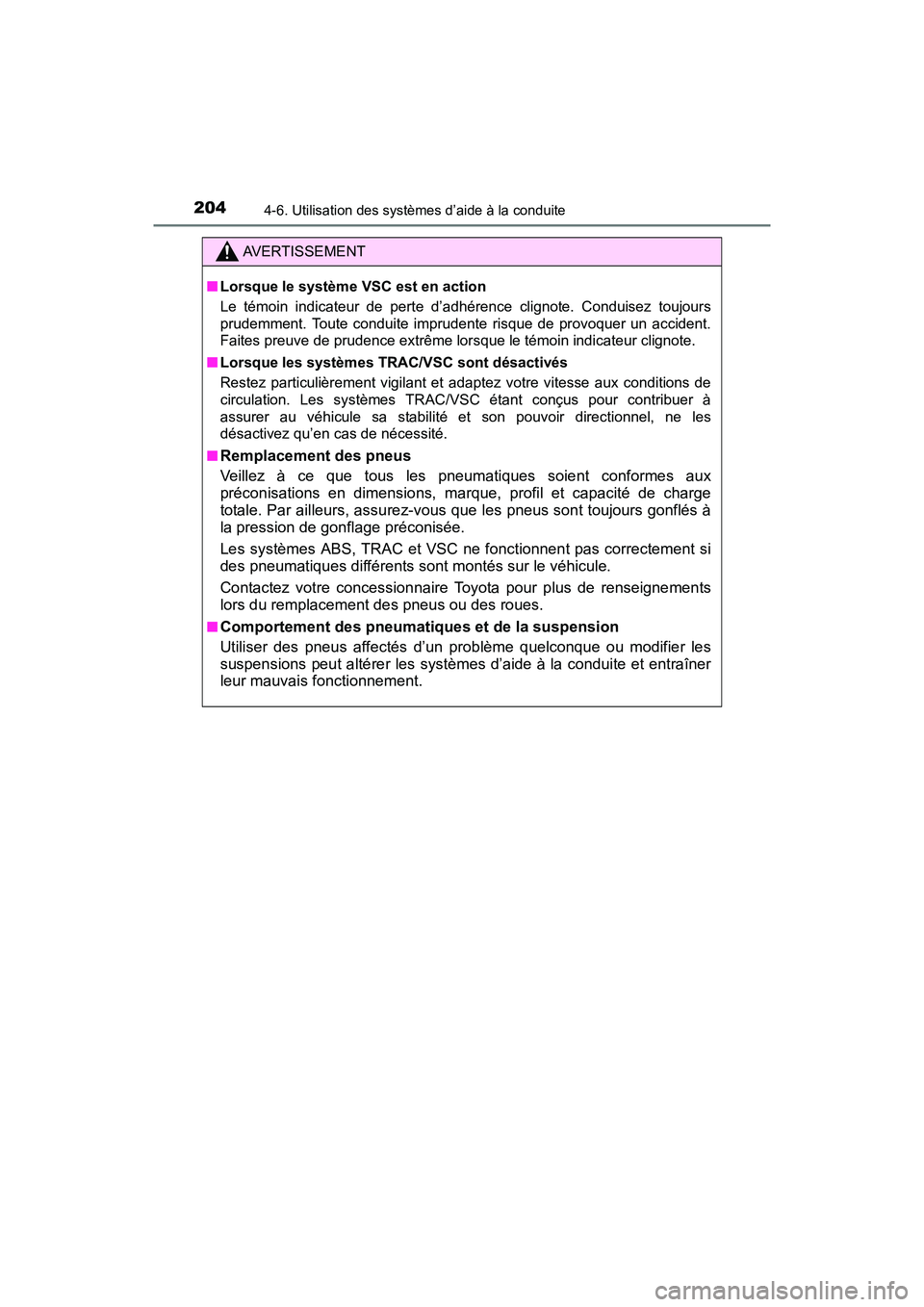

2044-6. Utilisation des systèmes d’aide à la conduite
YARIS_HB_OM_USA_OM52G64D
AVERTISSEMENT
■Lorsque le système VSC est en action
Le témoin indicateur de perte d’adhérence clignote. Conduisez toujours
prudemment. Toute conduite imprudente risque de provoquer un accident.
Faites preuve de prudence extrême lorsque le témoin indicateur clignote.
■ Lorsque les systèmes TRAC/VSC sont désactivés
Restez particulièrement vigilant et adaptez votre vitesse aux conditions de
circulation. Les systèmes TRAC/VSC étant conçus pour contribuer à
assurer au véhicule sa stabilité et son pouvoir directionnel, ne les
désactivez qu’en cas de nécessité.
■
Remplacement des pneus
Veillez à ce que tous les pneumatiques soient conformes aux
préconisations en dimensions, marque, profil et capacité de charge
totale. Par ailleurs, assurez-vous que les pneus sont toujours gonflés à
la pression de gonflage préconisée.
Les systèmes ABS, TRAC et VSC ne fonctionnent pas correctement si
des pneumatiques différents sont montés sur le véhicule.
Contactez votre concessionnaire Toyota pour plus de renseignements
lors du remplacement des pneus ou des roues.
■Comportement des pneumatiques et de la suspension
Utiliser des pneus affectés d’un problème quelconque ou modifier les
suspensions peut altérer les systèmes d’aide à la conduite et entraîner
leur mauvais fonctionnement.
YARIS_HB_OM_USA_OM52G64D.book 204 ページ ２０１６年３月２日　水曜日　午後５時４５分

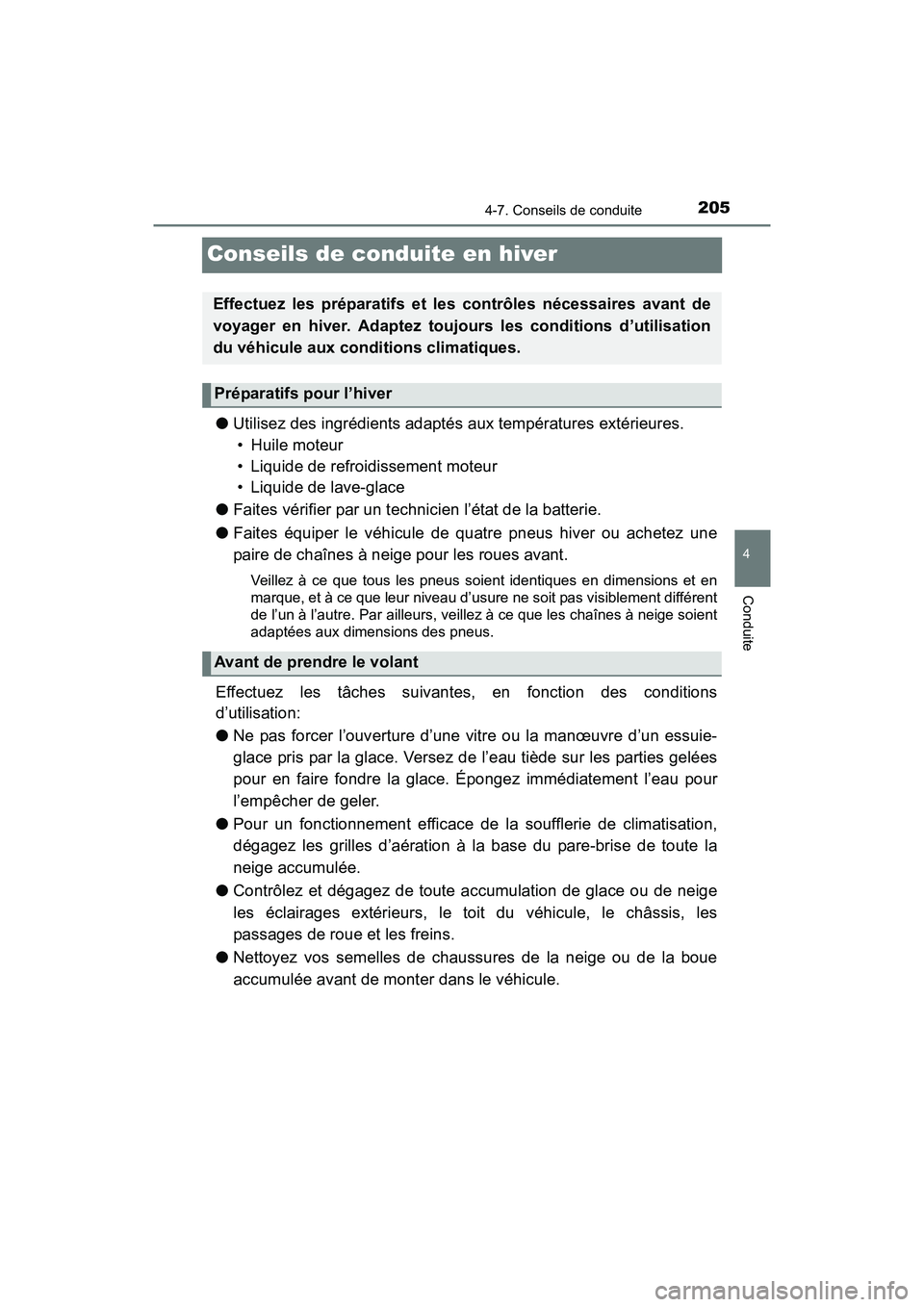

2054-7. Conseils de conduite
4
Conduite
YARIS_HB_OM_USA_OM52G64D
Conseils de conduite en hiver
●Utilisez des ingrédients adaptés aux températures extérieures.
• Huile moteur
• Liquide de refroidissement moteur
• Liquide de lave-glace
● Faites vérifier par un technicien l’état de la batterie.
● Faites équiper le véhicule de quatre pneus hiver ou achetez une
paire de chaînes à neige pour les roues avant.
Veillez à ce que tous les pneus soient identiques en dimensions et en
marque, et à ce que leur niveau d’usure ne soit pas visiblement différent
de l’un à l’autre. Par ailleurs, veillez à ce que les chaînes à neige soient
adaptées aux dimensions des pneus.
Effectuez les tâches suivantes, en fonction des conditions
d’utilisation:
●Ne pas forcer l’ouverture d’une vitre ou la manœuvre d’un essuie-
glace pris par la glace. Versez de l’eau tiède sur les parties gelées
pour en faire fondre la glace. Épongez immédiatement l’eau pour
l’empêcher de geler.
● Pour un fonctionnement efficace de la soufflerie de climatisation,
dégagez les grilles d’aération à la base du pare-brise de toute la
neige accumulée.
● Contrôlez et dégagez de toute accumulation de glace ou de neige
les éclairages extérieurs, le toit du véhicule, le châssis, les
passages de roue et les freins.
● Nettoyez vos semelles de chaussures de la neige ou de la boue
accumulée avant de monter dans le véhicule.
Effectuez les préparatifs et les contrôles nécessaires avant de
voyager en hiver. Adaptez toujours les conditions d’utilisation
du véhicule aux conditions climatiques.
Préparatifs pour l’hiver
Avant de prendre le volant
YARIS_HB_OM_USA_OM52G64D.book 205 ページ ２０１６年３月２日　水曜日　午後５時４５分

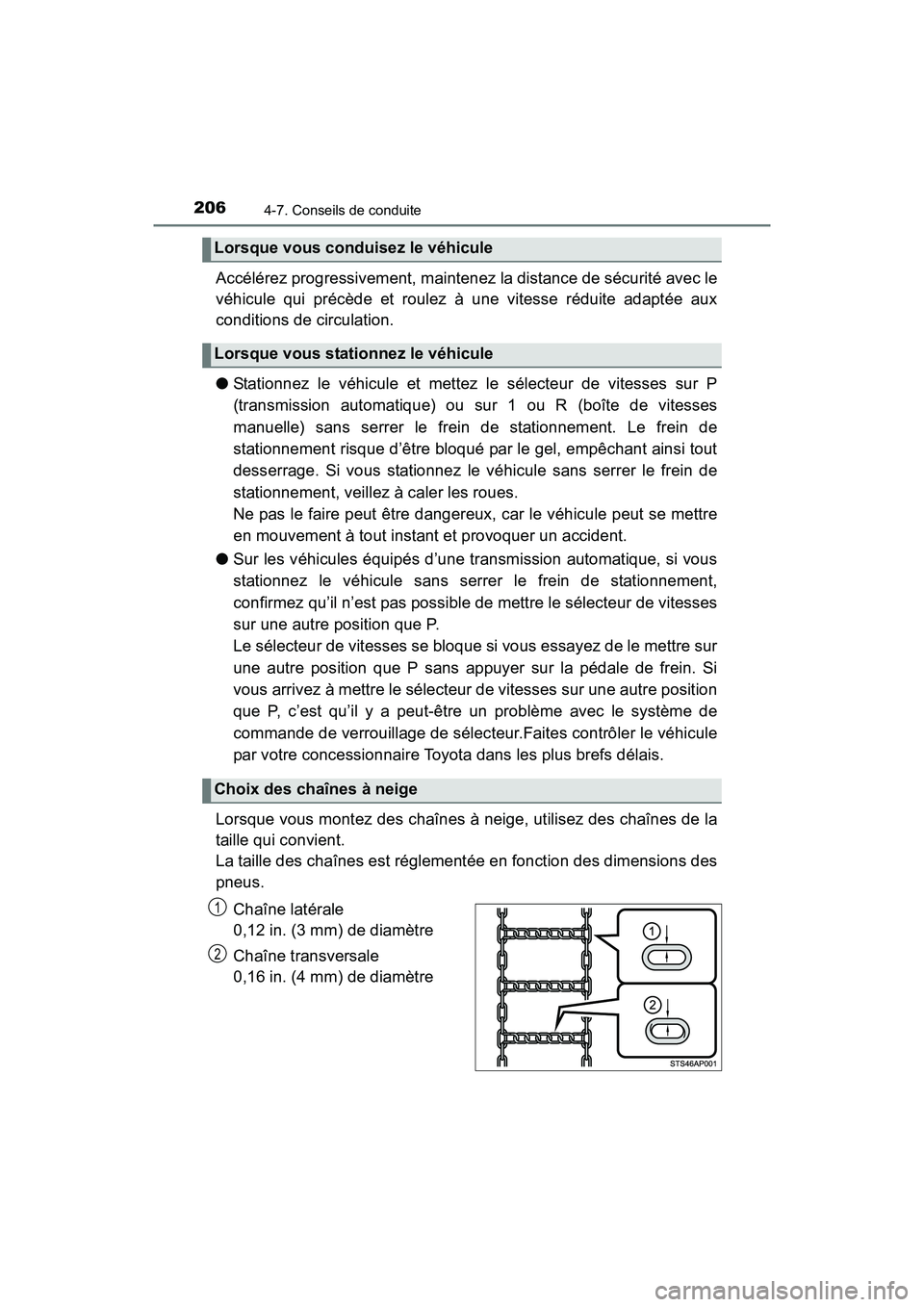

2064-7. Conseils de conduite
YARIS_HB_OM_USA_OM52G64D
Accélérez progressivement, maintenez la distance de sécurité avec le
véhicule qui précède et roulez à une vitesse réduite adaptée aux
conditions de circulation.
●Stationnez le véhicule et mettez le sélecteur de vitesses sur P
(transmission automatique) ou sur 1 ou R (boîte de vitesses
manuelle) sans serrer le frein de stationnement. Le frein de
stationnement risque d’être bloqué par le gel, empêchant ainsi tout
desserrage. Si vous stationnez le véhicule sans serrer le frein de
stationnement, veillez à caler les roues.
Ne pas le faire peut être dangereux, car le véhicule peut se mettre
en mouvement à tout instant et provoquer un accident.
● Sur les véhicules équipés d’une transmission automatique, si vous
stationnez le véhicule sans serrer le frein de stationnement,
confirmez qu’il n’est pas possible de mettre le sélecteur de vitesses
sur une autre position que P.
Le sélecteur de vitesses se bloque si vous essayez de le mettre sur
une autre position que P sans appuyer sur la pédale de frein. Si
vous arrivez à mettre le sélecteur de vitesses sur une autre position
que P, c’est qu’il y a peut-être un problème avec le système de
commande de verrouillage de sélecteur.Faites contrôler le véhicule
par votre concessionnaire Toyota dans les plus brefs délais.
Lorsque vous montez des chaînes à neige, utilisez des chaînes de la
taille qui convient.
La taille des chaînes est réglementée en fonction des dimensions des
pneus. Chaîne latérale
0,12 in. (3 mm) de diamètre
Chaîne transversale
0,16 in. (4 mm) de diamètre
Lorsque vous conduisez le véhicule
Lorsque vous stationnez le véhicule
Choix des chaînes à neige
1
2
YARIS_HB_OM_USA_OM52G64D.book 206 ページ ２０１６年３月２日　水曜日　午後５時４５分

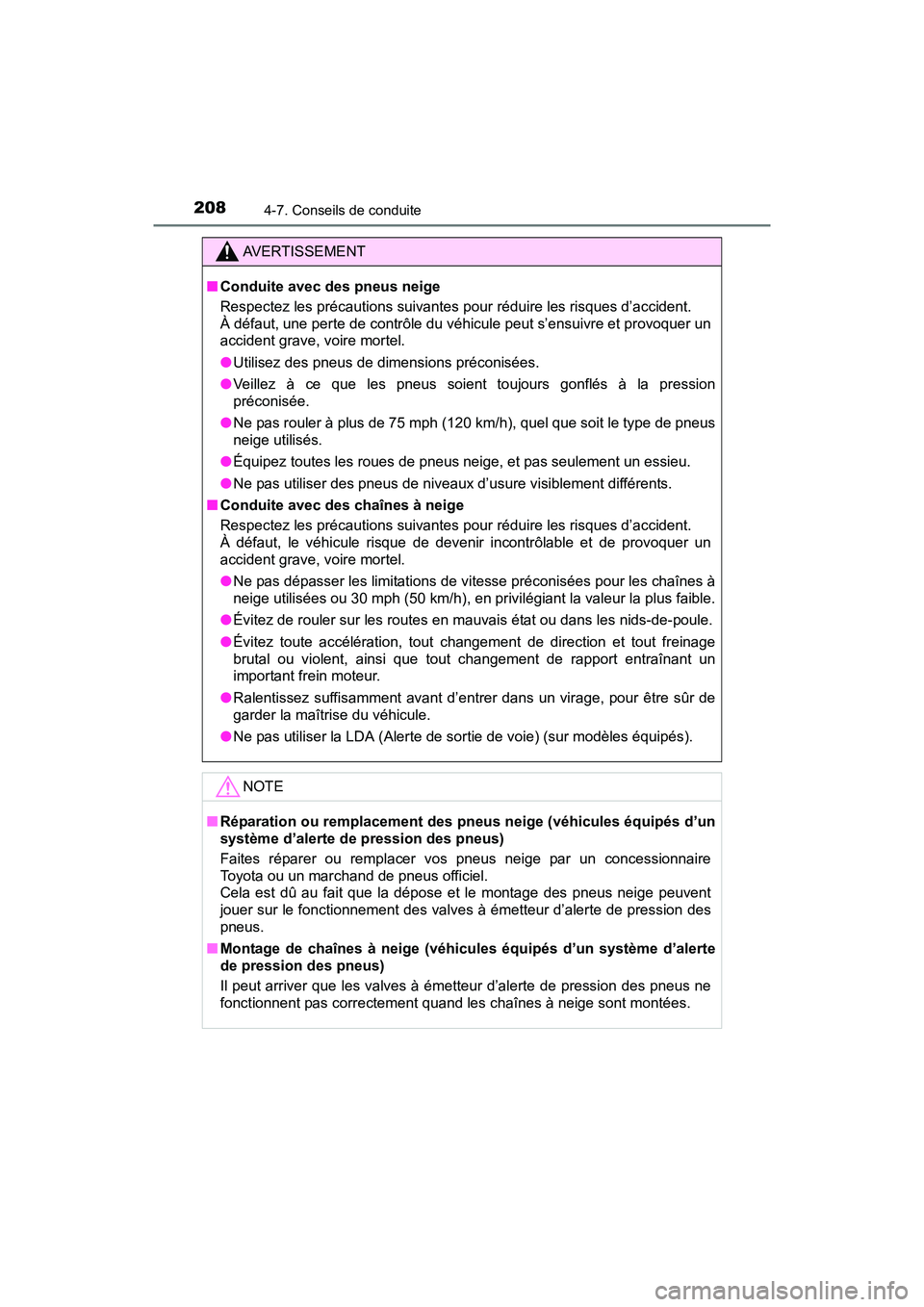

2084-7. Conseils de conduite
YARIS_HB_OM_USA_OM52G64D
AVERTISSEMENT
■Conduite avec des pneus neige
Respectez les précautions suivantes pour réduire les risques d’accident.
À défaut, une perte de contrôle du véhicule peut s’ensuivre et provoquer un
accident grave, voire mortel.
●Utilisez des pneus de dimensions préconisées.
● Veillez à ce que les pneus soient toujours gonflés à la pression
préconisée.
● Ne pas rouler à plus de 75 mph (120 km/h), quel que soit le type de pneus
neige utilisés.
● Équipez toutes les roues de pneus neige, et pas seulement un essieu.
● Ne pas utiliser des pneus de niveaux d’usure visiblement différents.
■ Conduite avec des chaînes à neige
Respectez les précautions suivantes pour réduire les risques d’accident.
À défaut, le véhicule risque de devenir incontrôlable et de provoquer un
accident grave, voire mortel.
●Ne pas dépasser les limitations de vitesse préconisées pour les chaînes à
neige utilisées ou 30 mph (50 km/h), en privilégiant la valeur la plus faible.
● Évitez de rouler sur les routes en mauvais état ou dans les nids-de-poule.
● Évitez toute accélération, tout changement de direction et tout freinage
brutal ou violent, ainsi que tout changement de rapport entraînant un
important frein moteur.
● Ralentissez suffisamment avant d’entrer dans un virage, pour être sûr de
garder la maîtrise du véhicule.
● Ne pas utiliser la LDA (Alerte de sortie de voie) (sur modèles équipés).
NOTE
■Réparation ou remplacement des pneus neige (véhicules équipés d’un
système d’alerte de pression des pneus)
Faites réparer ou remplacer vos pneus neige par un concessionnaire
Toyota ou un marchand de pneus officiel.
Cela est dû au fait que la dépose et le montage des pneus neige peuvent
jouer sur le fonctionnement des valves à émetteur d’alerte de pression des
pneus.
■ Montage de chaînes à ne ige (véhicules équipés d’un système d’alerte
de pression des pneus)
Il peut arriver que les valves à émetteur d’alerte de pression des pneus ne
fonctionnent pas correctement quand les chaînes à neige sont montées.
YARIS_HB_OM_USA_OM52G64D.book 208 ページ ２０１６年３月２日　水曜日　午後５時４５分

2656-3. Entretien à faire soi-même
6
Entretien et soin
YARIS_HB_OM_USA_OM52G64D■

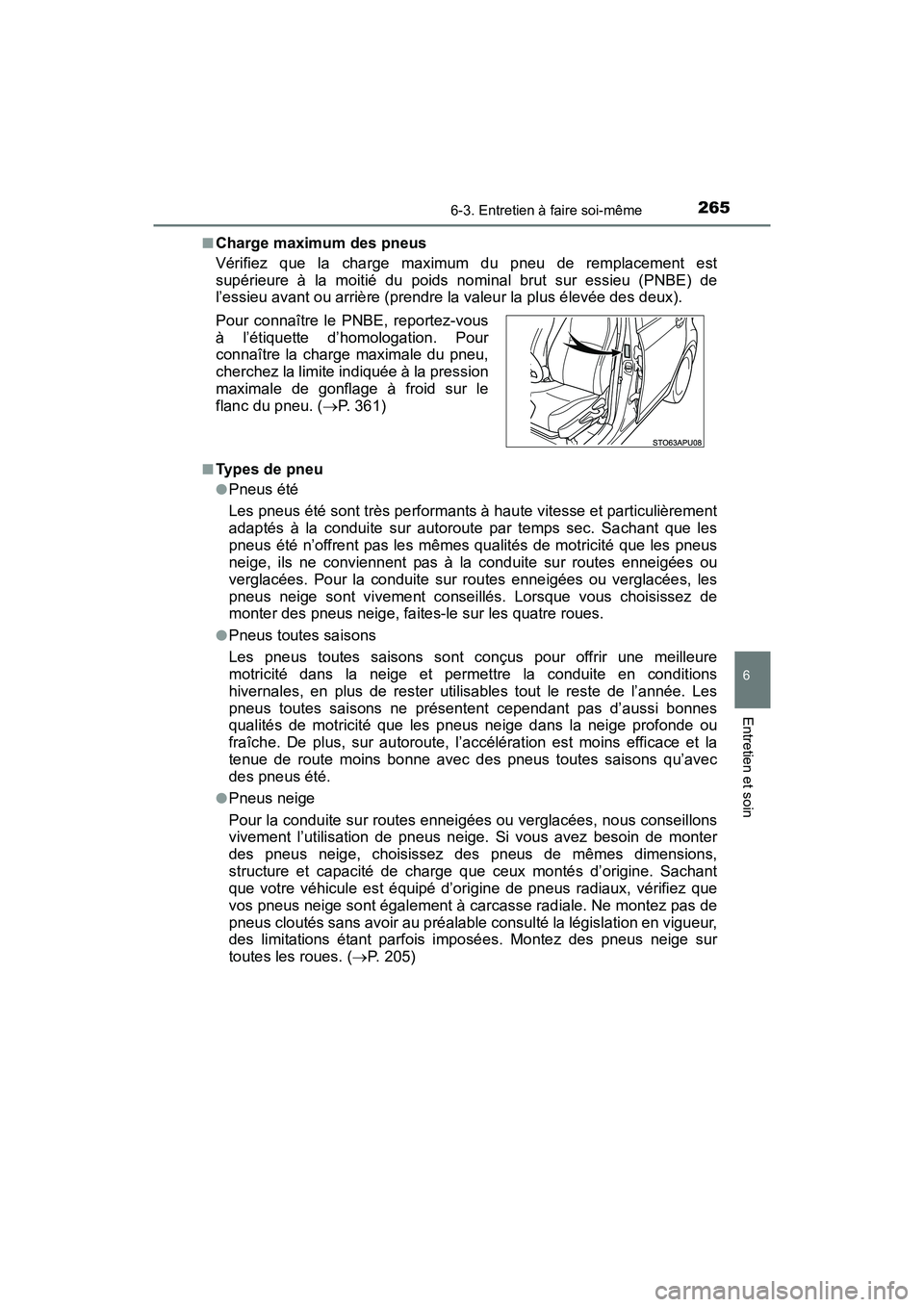

Charge maximum des pneus
Vérifiez que la charge maximum du pneu de remplacement est
supérieure à la moitié du poids nominal brut sur essieu (PNBE) de
l’essieu avant ou arrière (prendre la valeur la plus élevée des deux).
■Types de pneu
●Pneus été
Les pneus été sont très performants à haute vitesse et particulièrement
adaptés à la conduite sur autoroute par temps sec. Sachant que les
pneus été n’offrent pas les mêmes qualités de motricité que les pneus
neige, ils ne conviennent pas à la conduite sur routes enneigées ou
verglacées. Pour la conduite sur routes enneigées ou verglacées, les
pneus neige sont vivement conseillés. Lorsque vous choisissez de
monter des pneus neige, faites-le sur les quatre roues.
●Pneus toutes saisons
Les pneus toutes saisons sont conçus pour offrir une meilleure
motricité dans la neige et permettre la conduite en conditions
hivernales, en plus de rester utilisables tout le reste de l’année. Les
pneus toutes saisons ne présentent cependant pas d’aussi bonnes
qualités de motricité que les pneus neige dans la neige profonde ou
fraîche. De plus, sur autoroute, l’accélération est moins efficace et la
tenue de route moins bonne avec des pneus toutes saisons qu’avec
des pneus été.
●Pneus neige
Pour la conduite sur routes enneigées ou verglacées, nous conseillons
vivement l’utilisation de pneus neige. Si vous avez besoin de monter
des pneus neige, choisissez des pneus de mêmes dimensions,
structure et capacité de charge que ceux montés d’origine. Sachant
que votre véhicule est équipé d’origine de pneus radiaux, vérifiez que
vos pneus neige sont également à carcasse radiale. Ne montez pas de
pneus cloutés sans avoir au préalable consulté la législation en vigueur,
des limitations étant parfois imposées. Montez des pneus neige sur
toutes les roues. (
P. 205)
Pour connaître le PNBE, reportez-vous
à l’étiquette d’homologation. Pour
connaître la charge maximale du pneu,
cherchez la limite indiquée à la pression
maximale de gonflage à froid sur le
flanc du pneu. (
P. 361)
YARIS_HB_OM_USA_OM52G64D.book 265 ページ ２０１６年３月２日　水曜日　午後５時４５分
