2676-3. Entretien à faire soi-même
6
Entretien et soin
YARIS_HB_OM_USA_OM52G64D

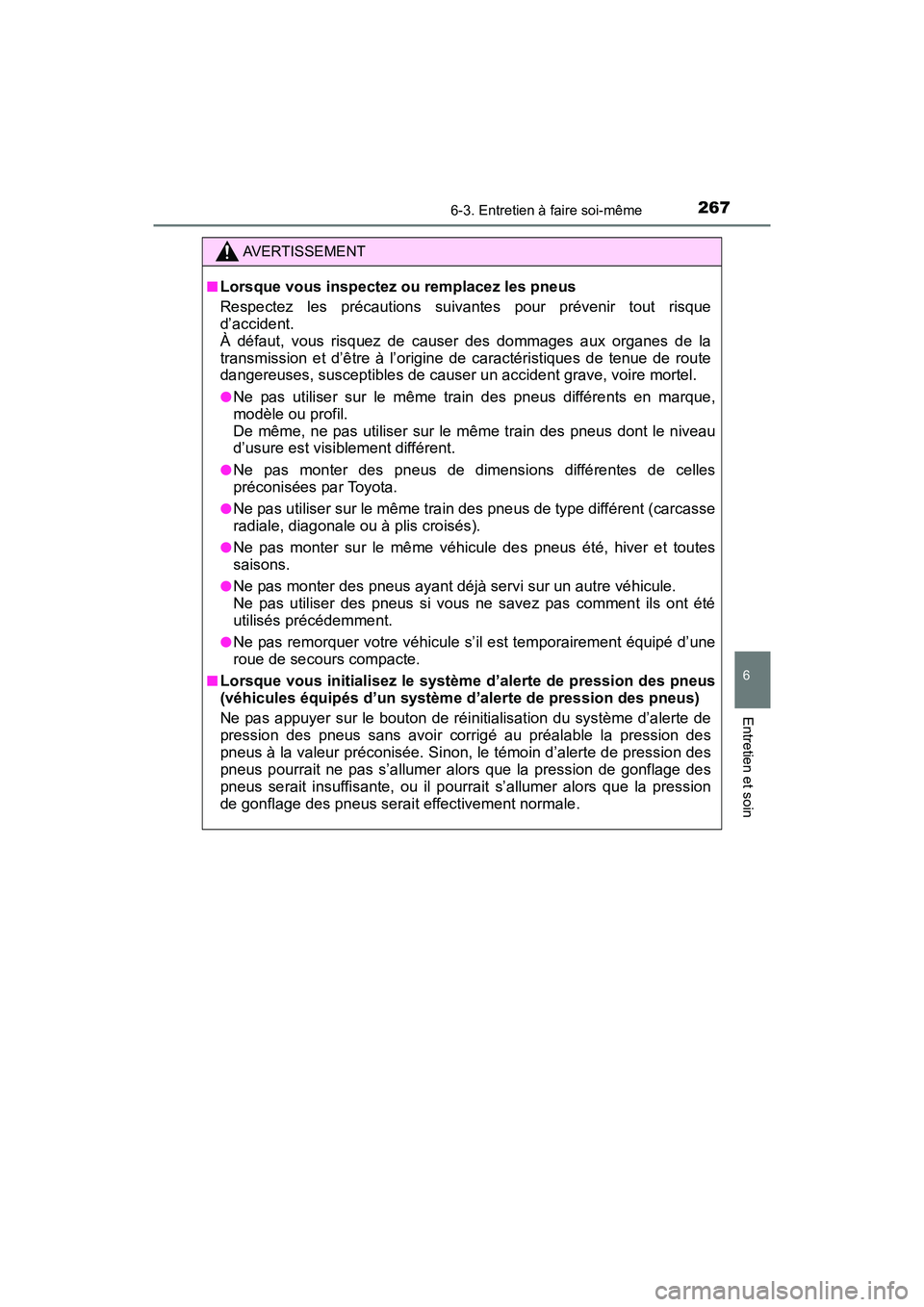

AVERTISSEMENT
■Lorsque vous inspectez ou remplacez les pneus
Respectez les précautions suivantes pour prévenir tout risque
d’accident.
À défaut, vous risquez de causer des dommages aux organes de la
transmission et d’être à l’origine de caractéristiques de tenue de route
dangereuses, susceptibles de causer un accident grave, voire mortel.
●Ne pas utiliser sur le même train des pneus différents en marque,
modèle ou profil.
De même, ne pas utiliser sur le même train des pneus dont le niveau
d’usure est visiblement différent.
●Ne pas monter des pneus de dimensions différentes de celles
préconisées par Toyota.
●Ne pas utiliser sur le même train des pneus de type différent (carcasse
radiale, diagonale ou à plis croisés).
●Ne pas monter sur le même véhicule des pneus été, hiver et toutes
saisons.
●Ne pas monter des pneus ayant déjà servi sur un autre véhicule.
Ne pas utiliser des pneus si vous ne savez pas comment ils ont été
utilisés précédemment.
●Ne pas remorquer votre véhicule s’il est temporairement équipé d’une
roue de secours compacte.
■Lorsque vous initialisez le système d’alerte de pression des pneus
(véhicules équipés d’un système d’alerte de pression des pneus)
Ne pas appuyer sur le bouton de réinitialisation du système d’alerte de
pression des pneus sans avoir corrigé au préalable la pression des
pneus à la valeur préconisée. Sinon, le témoin d’alerte de pression des
pneus pourrait ne pas s’allumer alors que la pression de gonflage des
pneus serait insuffisante, ou il pourrait s’allumer alors que la pression
de gonflage des pneus serait effectivement normale.
YARIS_HB_OM_USA_OM52G64D.book 267 ページ ２０１６年３月２日　水曜日　午後５時４５分

2696-3. Entretien à faire soi-même
6
Entretien et soin
YARIS_HB_OM_USA_OM52G64D

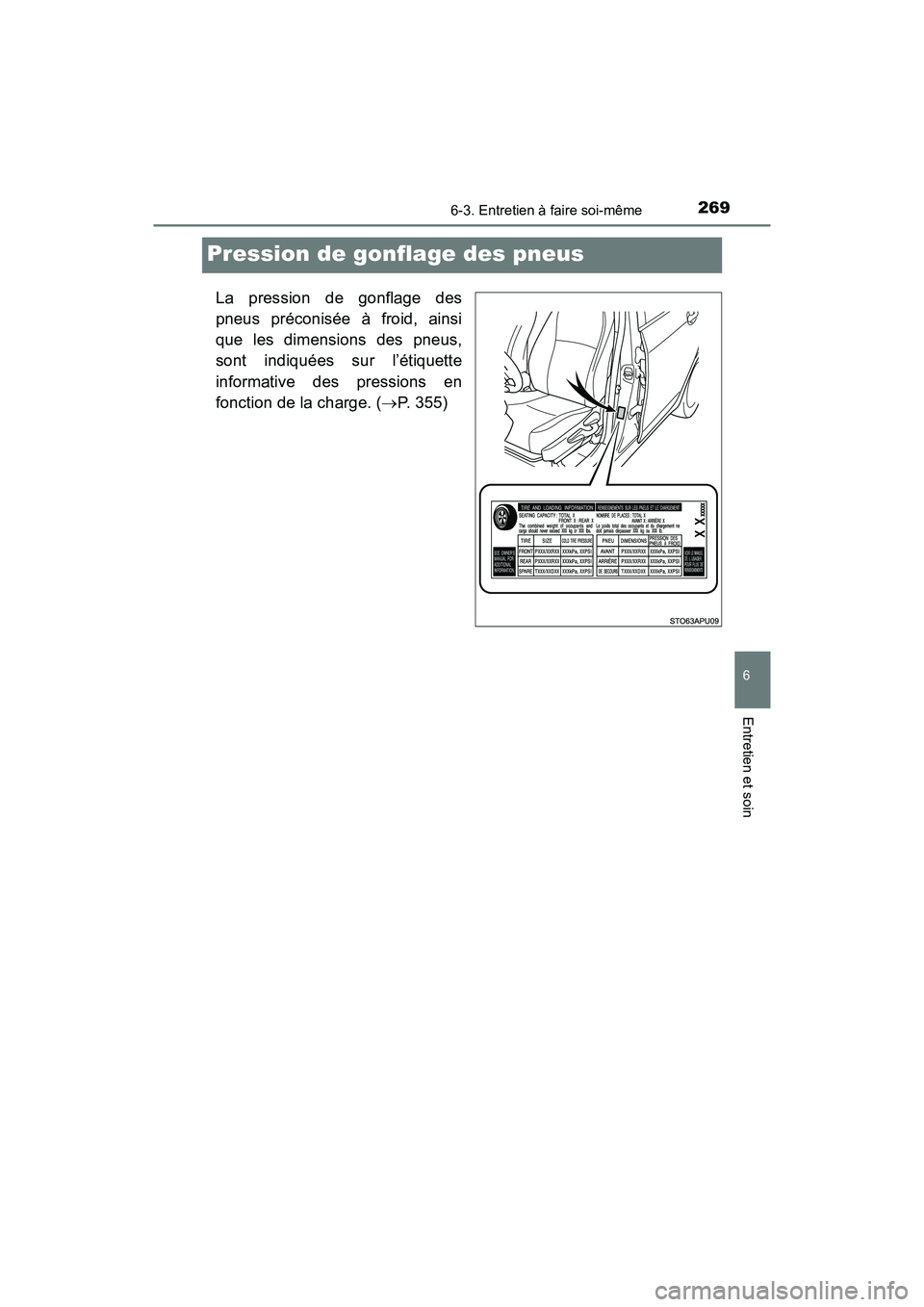

Pression de gonflage des pneus
La pression de gonflage des
pneus préconisée à froid, ainsi
que les dimensions des pneus,
sont indiquées sur l’étiquette
informative des pressions en
fonction de la charge. (P. 355)
YARIS_HB_OM_USA_OM52G64D.book 269 ページ ２０１６年３月２日　水曜日　午後５時４５分

2736-3. Entretien à faire soi-même
6
Entretien et soin
YARIS_HB_OM_USA_OM52G64D

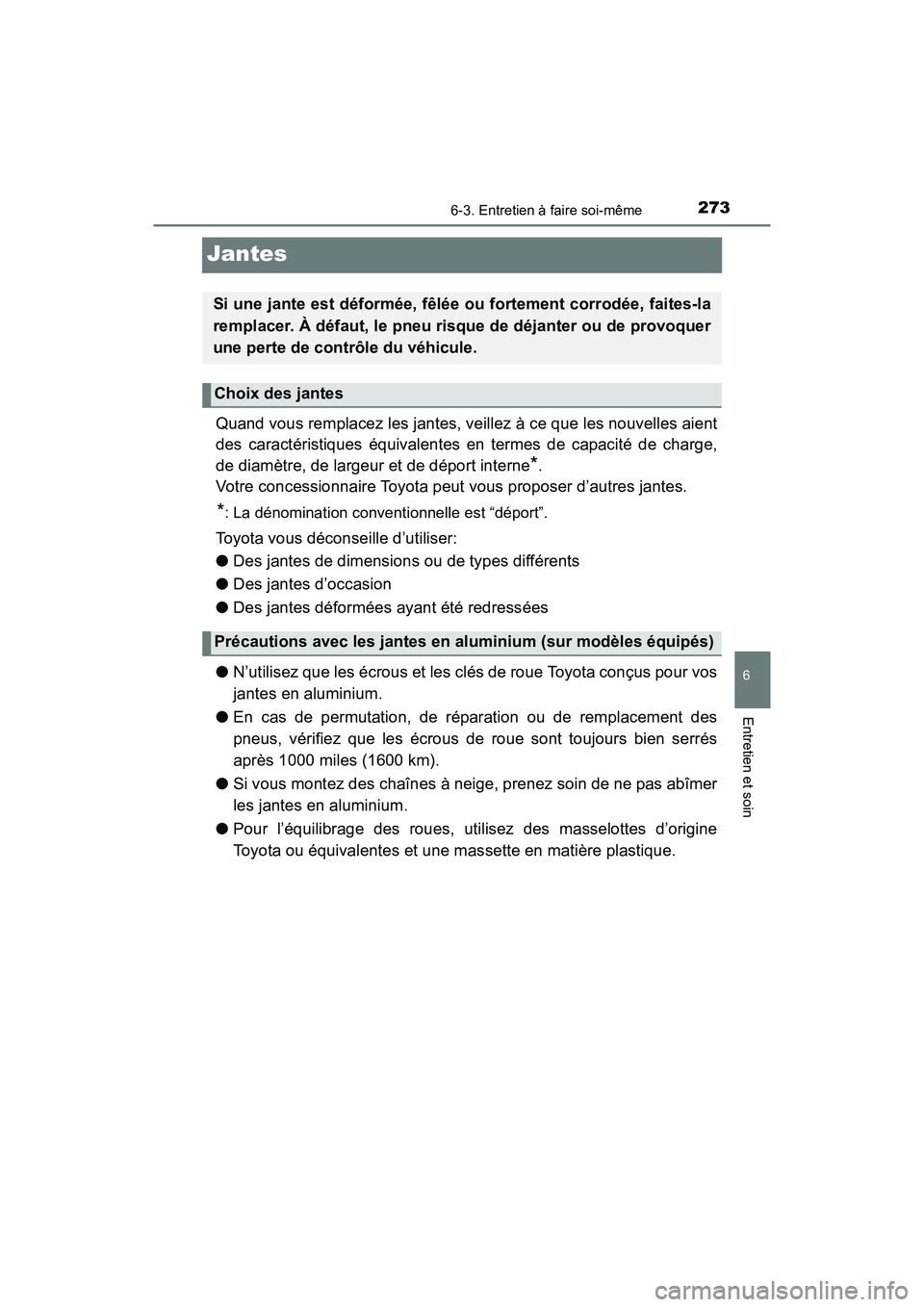

Jantes
Quand vous remplacez les jantes, veillez à ce que les nouvelles aient
des caractéristiques équivalentes en termes de capacité de charge,
de diamètre, de largeur et de déport interne
*.
Votre concessionnaire Toyota peut vous proposer d’autres jantes.
*: La dénomination conventionnelle est “déport”.
Toyota vous déconseille d’utiliser:
● Des jantes de dimensions ou de types différents
● Des jantes d’occasion
● Des jantes déformées ayant été redressées
● N’utilisez que les écrous et les clés de roue Toyota conçus pour vos
jantes en aluminium.
● En cas de permutation, de réparation ou de remplacement des
pneus, vérifiez que les écrous de roue sont toujours bien serrés
après 1000 miles (1600 km).
● Si vous montez des chaînes à neige, prenez soin de ne pas abîmer
les jantes en aluminium.
● Pour l’équilibrage des roues, utilisez des masselottes d’origine
Toyota ou équivalentes et une massette en matière plastique.
Si une jante est déformée, fêlée ou fortement corrodée, faites-la
remplacer. À défaut, le pneu risque de déjanter ou de provoquer
une perte de contrôle du véhicule.
Choix des jantes
Précautions avec les jantes en aluminium (sur modèles équipés)
YARIS_HB_OM_USA_OM52G64D.book 273 ページ ２０１６年３月２日　水曜日　午後５時４５分

2746-3. Entretien à faire soi-même
YARIS_HB_OM_USA_OM52G64D

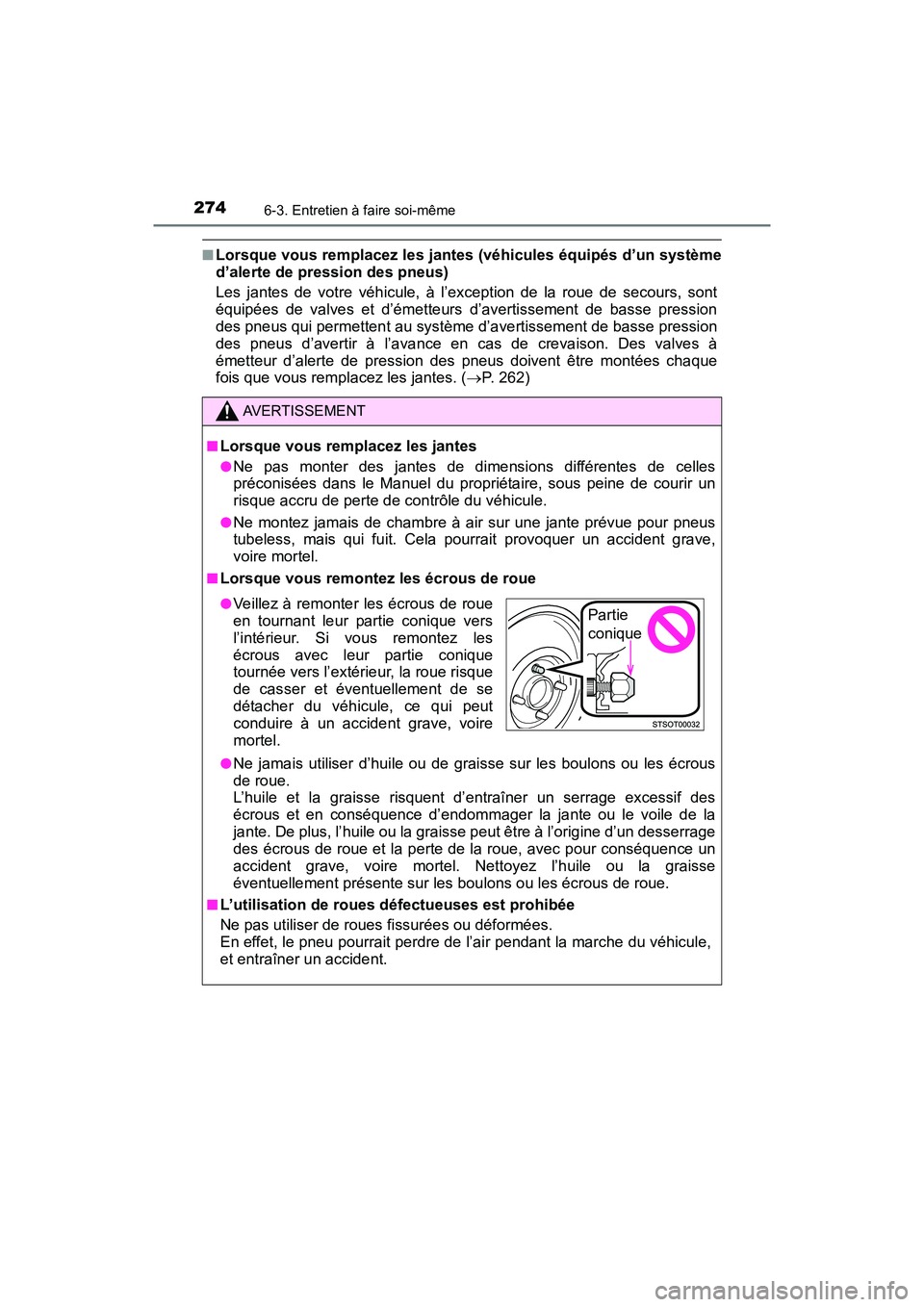

■Lorsque vous remplacez les jantes (véhicules équipés d’un système
d’alerte de pression des pneus)
Les jantes de votre véhicule, à l’exception de la roue de secours, sont
équipées de valves et d’émetteurs d’avertissement de basse pression
des pneus qui permettent au système d’avertissement de basse pression
des pneus d’avertir à l’avance en cas de crevaison. Des valves à
émetteur d’alerte de pression des pneus doivent être montées chaque
fois que vous remplacez les jantes. (P. 262)
AVERTISSEMENT
■Lorsque vous remplacez les jantes
●Ne pas monter des jantes de dimensions différentes de celles
préconisées dans le Manuel du propriétaire, sous peine de courir un
risque accru de perte de contrôle du véhicule.
●Ne montez jamais de chambre à air sur une jante prévue pour pneus
tubeless, mais qui fuit. Cela pourrait provoquer un accident grave,
voire mortel.
■Lorsque vous remontez les écrous de roue
●Ne jamais utiliser d’huile ou de graisse sur les boulons ou les écrous
de roue.
L’huile et la graisse risquent d’entraîner un serrage excessif des
écrous et en conséquence d’endommager la jante ou le voile de la
jante. De plus, l’huile ou la graisse peut être à l’origine d’un desserrage
des écrous de roue et la perte de la roue, avec pour conséquence un
accident grave, voire mortel. Nettoyez l’huile ou la graisse
éventuellement présente sur les boulons ou les écrous de roue.
■L’utilisation de roues défectueuses est prohibée
Ne pas utiliser de roues fissurées ou déformées.
En effet, le pneu pourrait perdre de l’air pendant la marche du véhicule,
et entraîner un accident.
●Veillez à remonter les écrous de roue
en tournant leur partie conique vers
l’intérieur. Si vous remontez les
écrous avec leur partie conique
tournée vers l’extérieur, la roue risque
de casser et éventuellement de se
détacher du véhicule, ce qui peut
conduire à un accident grave, voire
mortel.Partie
conique
YARIS_HB_OM_USA_OM52G64D.book 274 ページ ２０１６年３月２日　水曜日　午後５時４５分

3197-2. Mesures à prendre en cas d’urgence
7
En cas de problème
YARIS_HB_OM_USA_OM52G64D

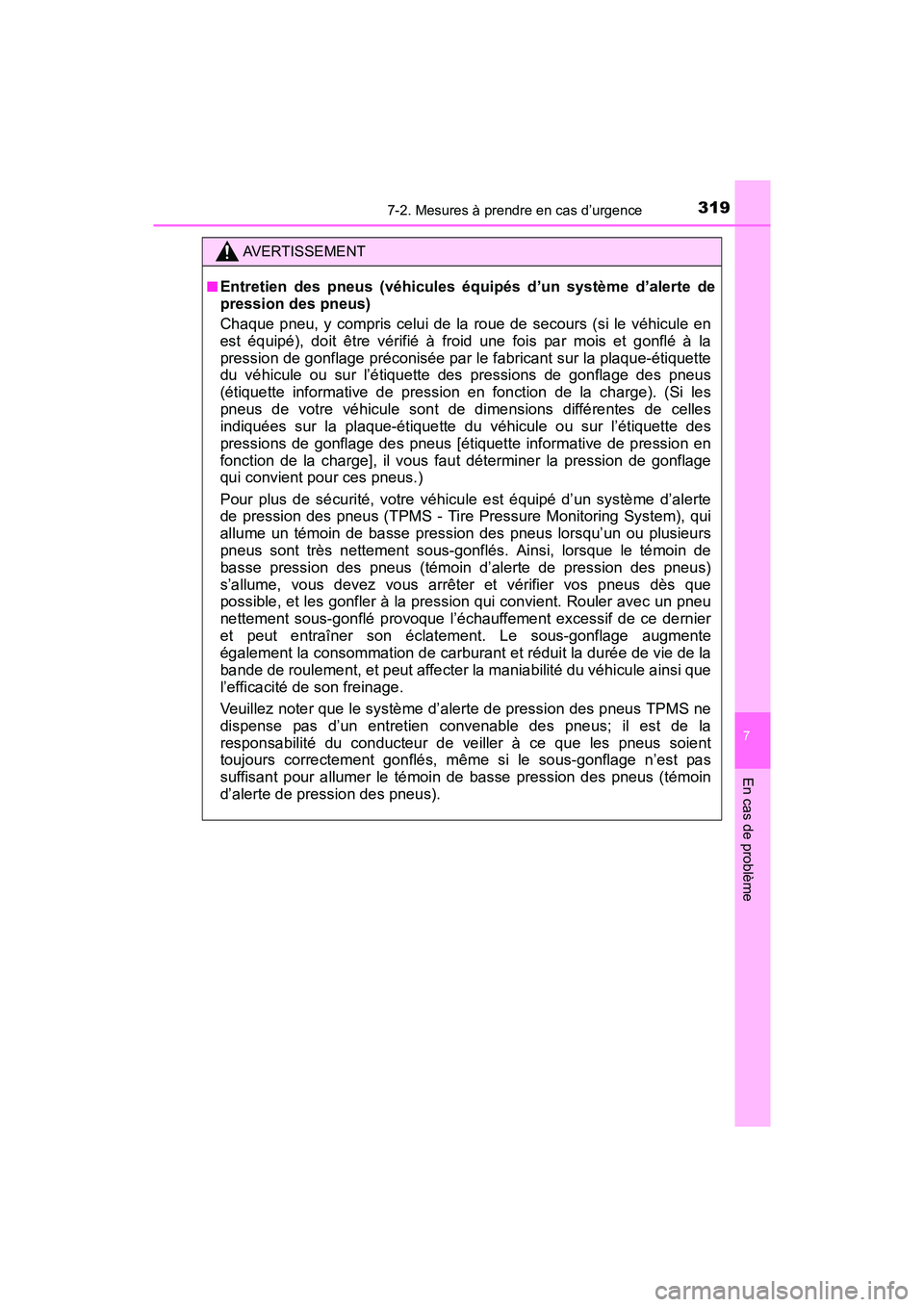

AVERTISSEMENT
■Entretien des pneus (véhicules équipés d’un système d’alerte de
pression des pneus)
Chaque pneu, y compris celui de la roue de secours (si le véhicule en
est équipé), doit être vérifié à froid une fois par mois et gonflé à la
pression de gonflage préconisée par le fabricant sur la plaque-étiquette
du véhicule ou sur l’étiquette des pressions de gonflage des pneus
(étiquette informative de pression en fonction de la charge). (Si les
pneus de votre véhicule sont de dimensions différentes de celles
indiquées sur la plaque-étiquette du véhicule ou sur l’étiquette des
pressions de gonflage des pneus [étiquette informative de pression en
fonction de la charge], il vous faut déterminer la pression de gonflage
qui convient pour ces pneus.)
Pour plus de sécurité, votre véhicule est équipé d’un système d’alerte
de pression des pneus (TPMS - Tire Pressure Monitoring System), qui
allume un témoin de basse pression des pneus lorsqu’un ou plusieurs
pneus sont très nettement sous-gonflés. Ainsi, lorsque le témoin de
basse pression des pneus (témoin d’alerte de pression des pneus)
s’allume, vous devez vous arrêter et vérifier vos pneus dès que
possible, et les gonfler à la pression qui convient. Rouler avec un pneu
nettement sous-gonflé provoque l’échauffement excessif de ce dernier
et peut entraîner son éclatement. Le sous-gonflage augmente
également la consommation de carburant et réduit la durée de vie de la
bande de roulement, et peut affecter la maniabilité du véhicule ainsi que
l’efficacité de son freinage.
Veuillez noter que le système d’alerte de pression des pneus TPMS ne
dispense pas d’un entretien convenable des pneus; il est de la
responsabilité du conducteur de veiller à ce que les pneus soient
toujours correctement gonflés, même si le sous-gonflage n’est pas
suffisant pour allumer le témoin de basse pression des pneus (témoin
d’alerte de pression des pneus).
YARIS_HB_OM_USA_OM52G64D.book 319 ページ ２０１６年３月２日　水曜日　午後５時４５分

3468-1. Caractéristiques techniques
YARIS_HB_OM_USA_OM52G64D

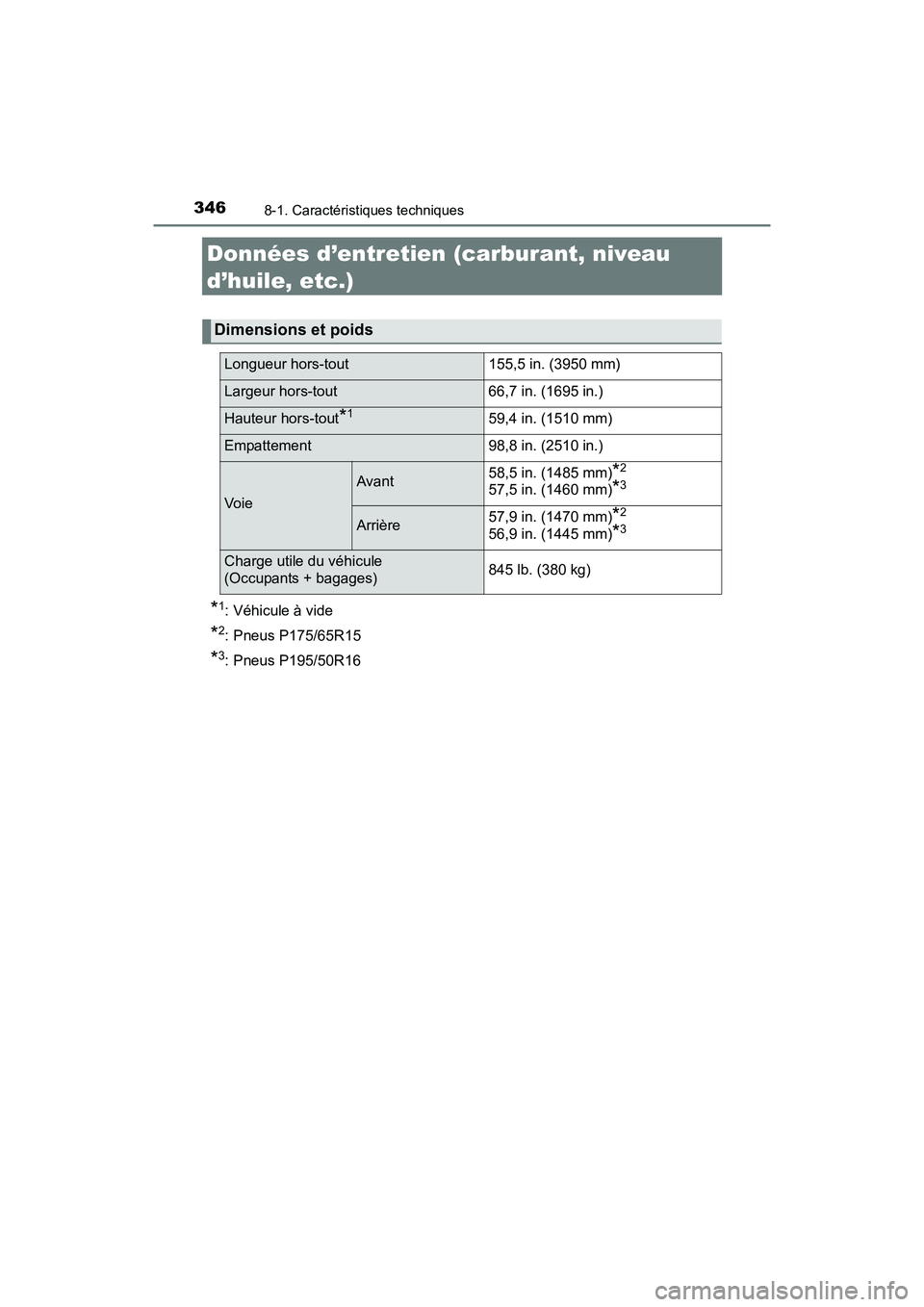

Données d’entretien (carburant, niveau
d’huile, etc.)
*1: Véhicule à vide
*2: Pneus P175/65R15
*3: Pneus P195/50R16
Dimensions et poids
Longueur hors-tout155,5 in. (3950 mm)
Largeur hors-tout66,7 in. (1695 in.)
Hauteur hors-tout*159,4 in. (1510 mm)
Empattement98,8 in. (2510 in.)
Vo i e
Avant58,5 in. (1485 mm)*2
57,5 in. (1460 mm)*3
Arrière57,9 in. (1470 mm)*2
56,9 in. (1445 mm)*3
Charge utile du véhicule
(Occupants + bagages)
845 lb. (380 kg)
YARIS_HB_OM_USA_OM52G64D.book 346 ページ ２０１６年３月２日　水曜日　午後５時４５分

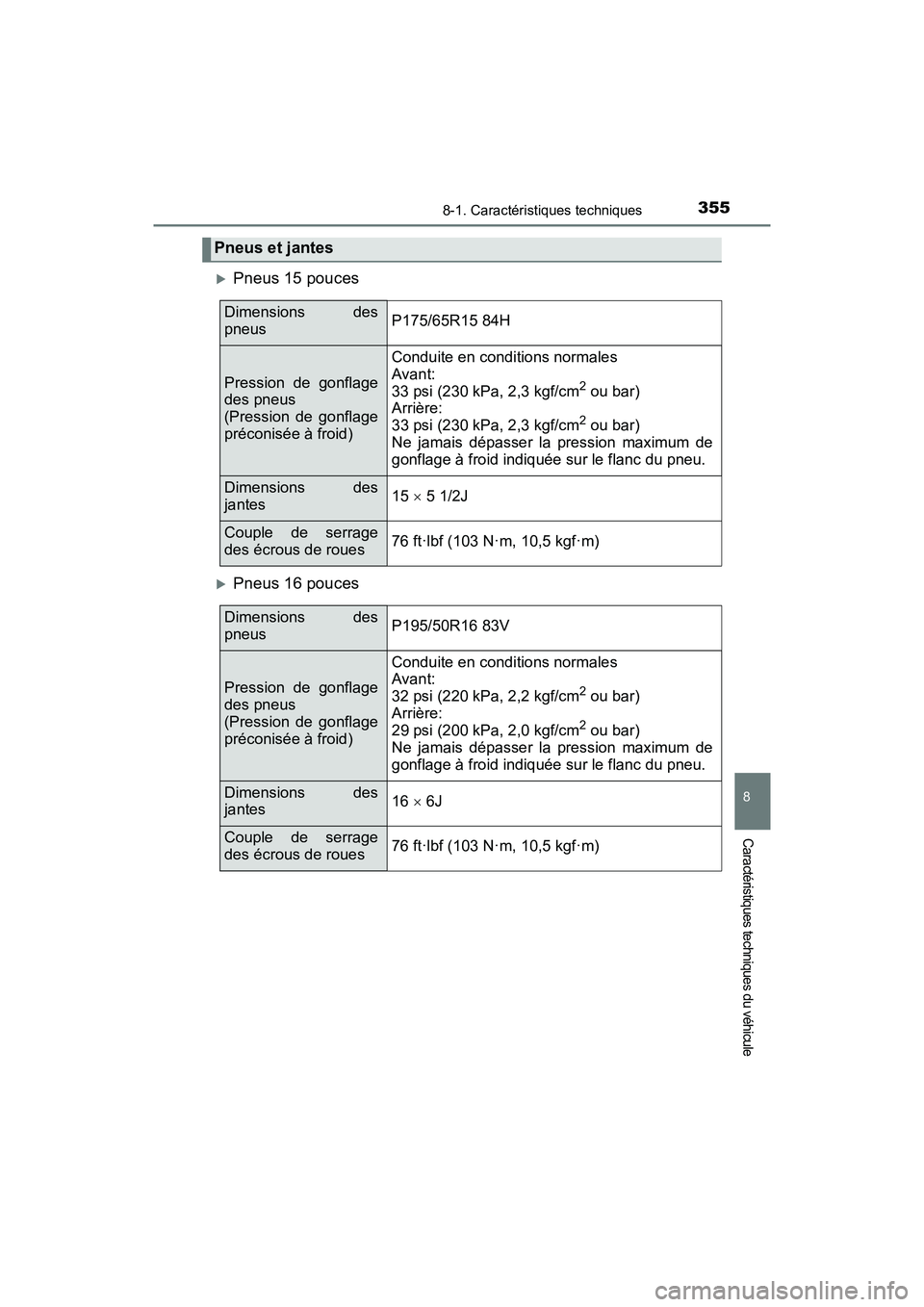

3558-1. Caractéristiques techniques
8
Caractéristiques techniques du véhicule
YARIS_HB_OM_USA_OM52G64D
Pneus 15 pouces
Pneus 16 pouces
Pneus et jantes
Dimensions des
pneusP175/65R15 84H
Pression de gonflage
des pneus
(Pression de gonflage
préconisée à froid)
Conduite en conditions normales
Avant:
33 psi (230 kPa, 2,3 kgf/cm
2 ou bar)
Arrière:
33 psi (230 kPa, 2,3 kgf/cm
2 ou bar)
Ne jamais dépasser la pression maximum de
gonflage à froid indiquée sur le flanc du pneu.
Dimensions des
jantes15  5 1/2J
Couple de serrage
des écrous de roues76 ft·lbf (103 N·m, 10,5 kgf·m)
Dimensions des
pneusP195/50R16 83V
Pression de gonflage
des pneus
(Pression de gonflage
préconisée à froid)
Conduite en conditions normales
Avant:
32 psi (220 kPa, 2,2 kgf/cm
2 ou bar)
Arrière:
29 psi (200 kPa, 2,0 kgf/cm
2 ou bar)
Ne jamais dépasser la pression maximum de
gonflage à froid indiquée sur le flanc du pneu.
Dimensions des
jantes16  6J
Couple de serrage
des écrous de roues76 ft·lbf (103 N·m, 10,5 kgf·m)
YARIS_HB_OM_USA_OM52G64D.book 355 ページ ２０１６年３月２日　水曜日　午後５時４５分

3568-1. Caractéristiques techniques
YARIS_HB_OM_USA_OM52G64D

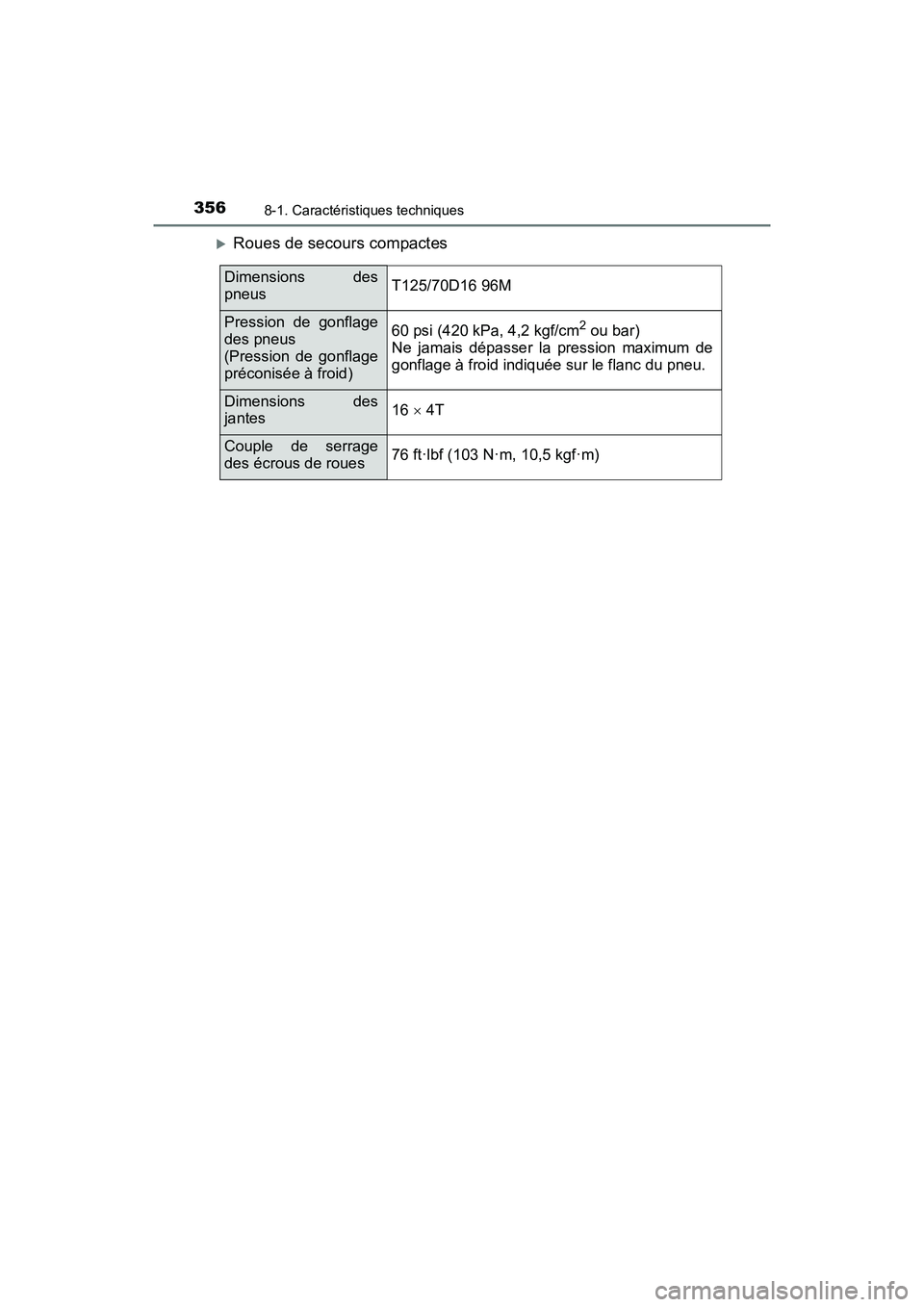

Roues de secours compactes
Dimensions des
pneusT125/70D16 96M
Pression de gonflage
des pneus
(Pression de gonflage
préconisée à froid)60 psi (420 kPa, 4,2 kgf/cm2 ou bar)
Ne jamais dépasser la pression maximum de
gonflage à froid indiquée sur le flanc du pneu.
Dimensions des
jantes16  4T
Couple de serrage
des écrous de roues76 ft·lbf (103 N·m, 10,5 kgf·m)
