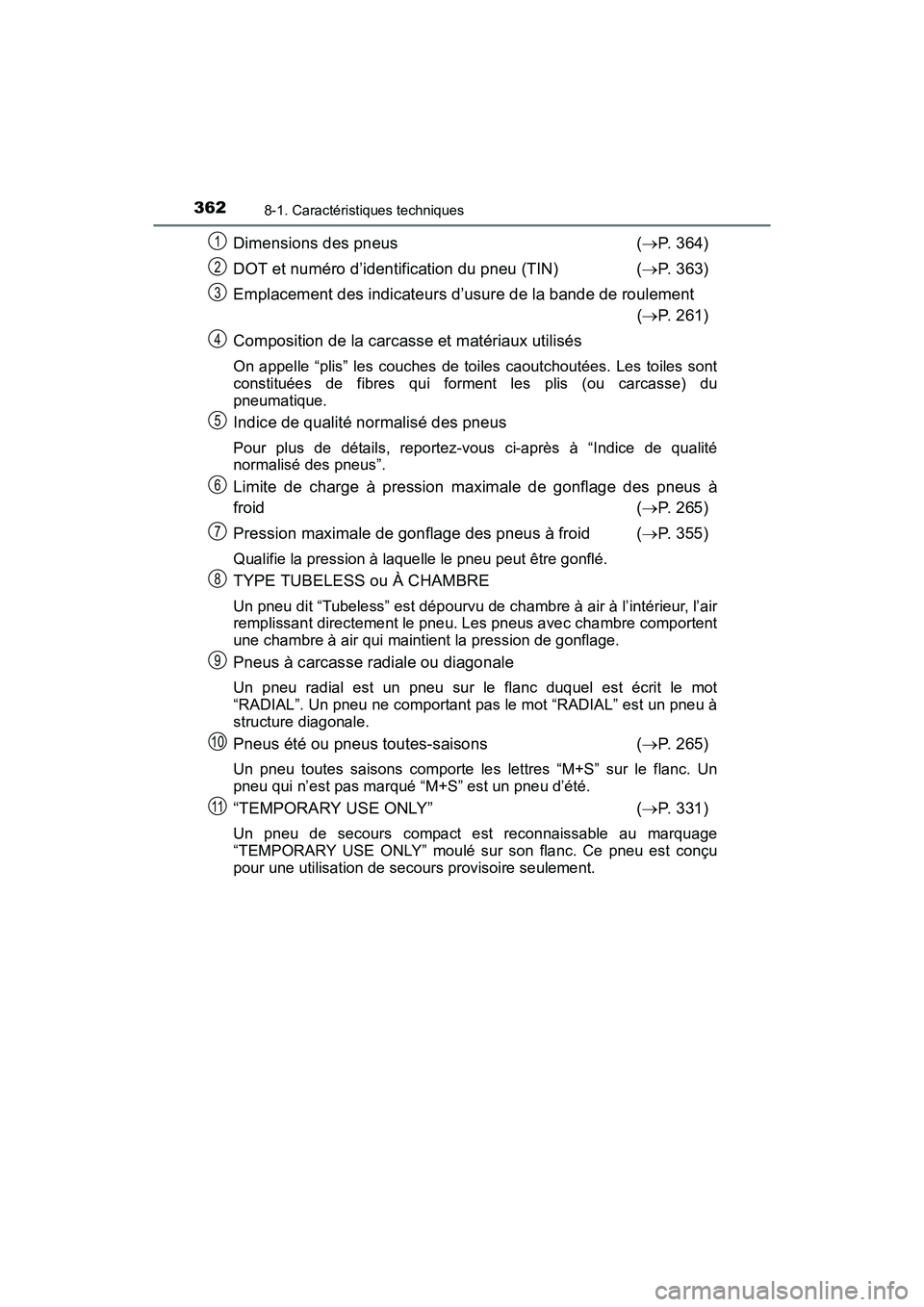

Dimensions des pneus ( P. 364)
DOT et numéro d’identification du pneu (TIN) ( P. 363)
Emplacement des indicateurs d’usure de la bande de roulement (P. 261)
Composition de la carcasse et matériaux utilisés
On appelle “plis” les couches de toiles caoutchoutées. Les toiles sont
constituées de fibres qui forment les plis (ou carcasse) du
pneumatique.
Indice de qualité normalisé des pneus
Pour plus de détails, reportez-vous ci-après à “Indice de qualité
normalisé des pneus”.
Limite de charge à pression maximale de gonflage des pneus à
froid ( P. 265)
Pression maximale de gonflage des pneus à froid ( P. 355)
Qualifie la pression à laquelle le pneu peut être gonflé.
TYPE TUBELESS ou À CHAMBRE
Un pneu dit “Tubeless” est dépourvu de chambre à air à l’intérieur, l’air
remplissant directement le pneu. Les pneus avec chambre comportent
une chambre à air qui maintient la pression de gonflage.
Pneus à carcasse radiale ou diagonale
Un pneu radial est un pneu sur le flanc duquel est écrit le mot
“RADIAL”. Un pneu ne comportant pas le mot “RADIAL” est un pneu à
structure diagonale.
Pneus été ou pneus toutes-saisons ( P. 265)
Un pneu toutes saisons comporte les lettres “M+S” sur le flanc. Un
pneu qui n’est pas marqué “M+S” est un pneu d’été.
“TEMPORARY USE ONLY” ( P. 331)
Un pneu de secours compact est reconnaissable au marquage
“TEMPORARY USE ONLY” moulé sur son flanc. Ce pneu est conçu
pour une utilisation de secours provisoire seulement.
1
2
3
4
5
6
7
8
9
10
11
YARIS_HB_OM_USA_OM52G64D.book 362 ページ ２０１６年３月２日　水曜日　午後５時４５分

3638-1. Caractéristiques techniques
8
Caractéristiques techniques du véhicule
YARIS_HB_OM_USA_OM52G64D
Marquage DOT*
Numéro d’identification du pneu (TIN)
Marque d’identification du fabricant du pneu
Code de dimensions du pneu
Code de type de pneu du fabricant (3 ou 4 lettres)
Semaine de fabrication
Année de fabrication
Code du fabricant
*: Le marquage DOT atteste que le pneu est conforme aux normes desécurité fédérales applicables aux véhicules automobiles.

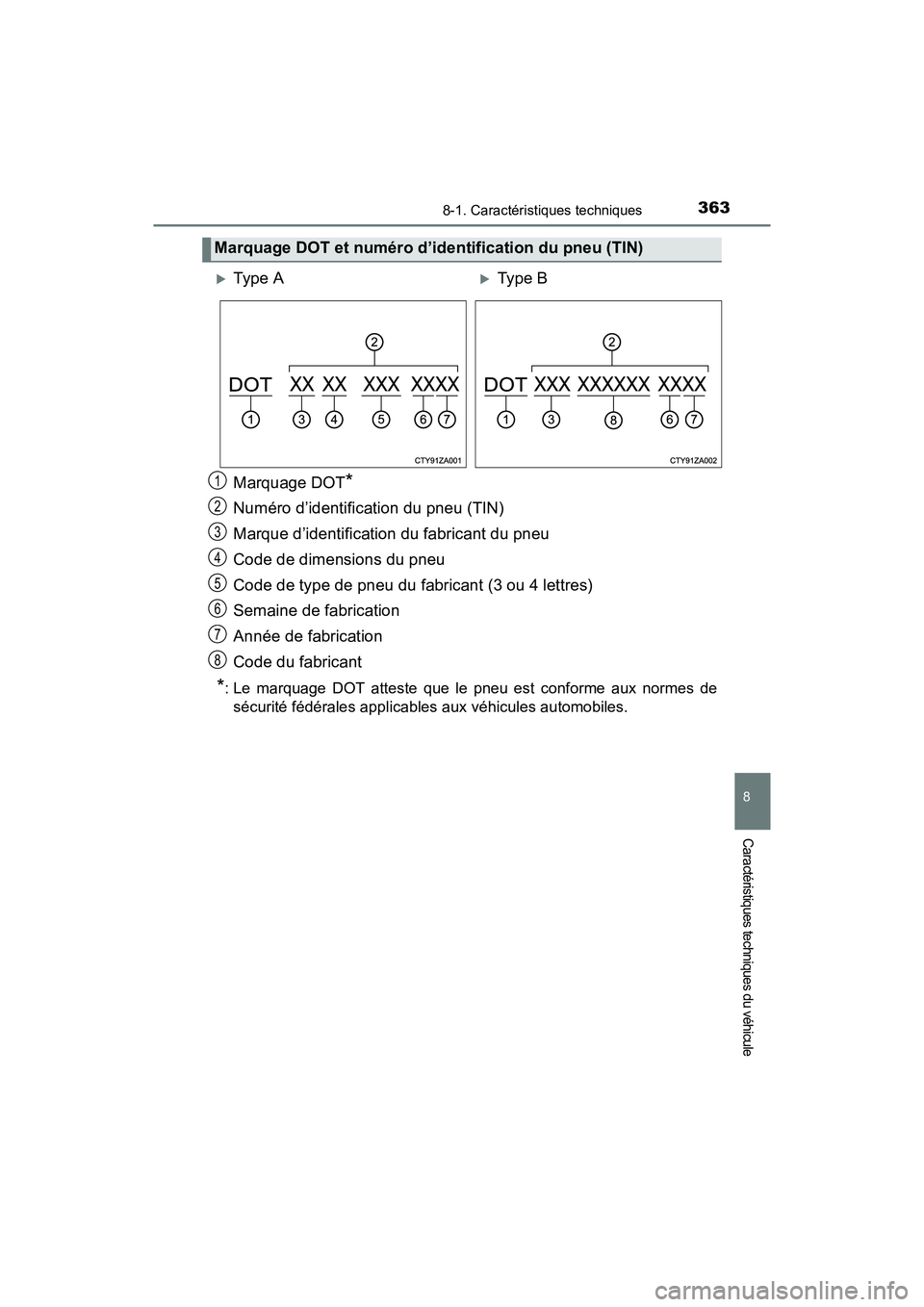

Marquage DOT et numéro d’identification du pneu (TIN)
Type ATy pe B
1
2
3
4
5
6
7
8
YARIS_HB_OM_USA_OM52G64D.book 363 ページ ２０１６年３月２日　水曜日　午後５時４５分

3648-1. Caractéristiques techniques
YARIS_HB_OM_USA_OM52G64D■

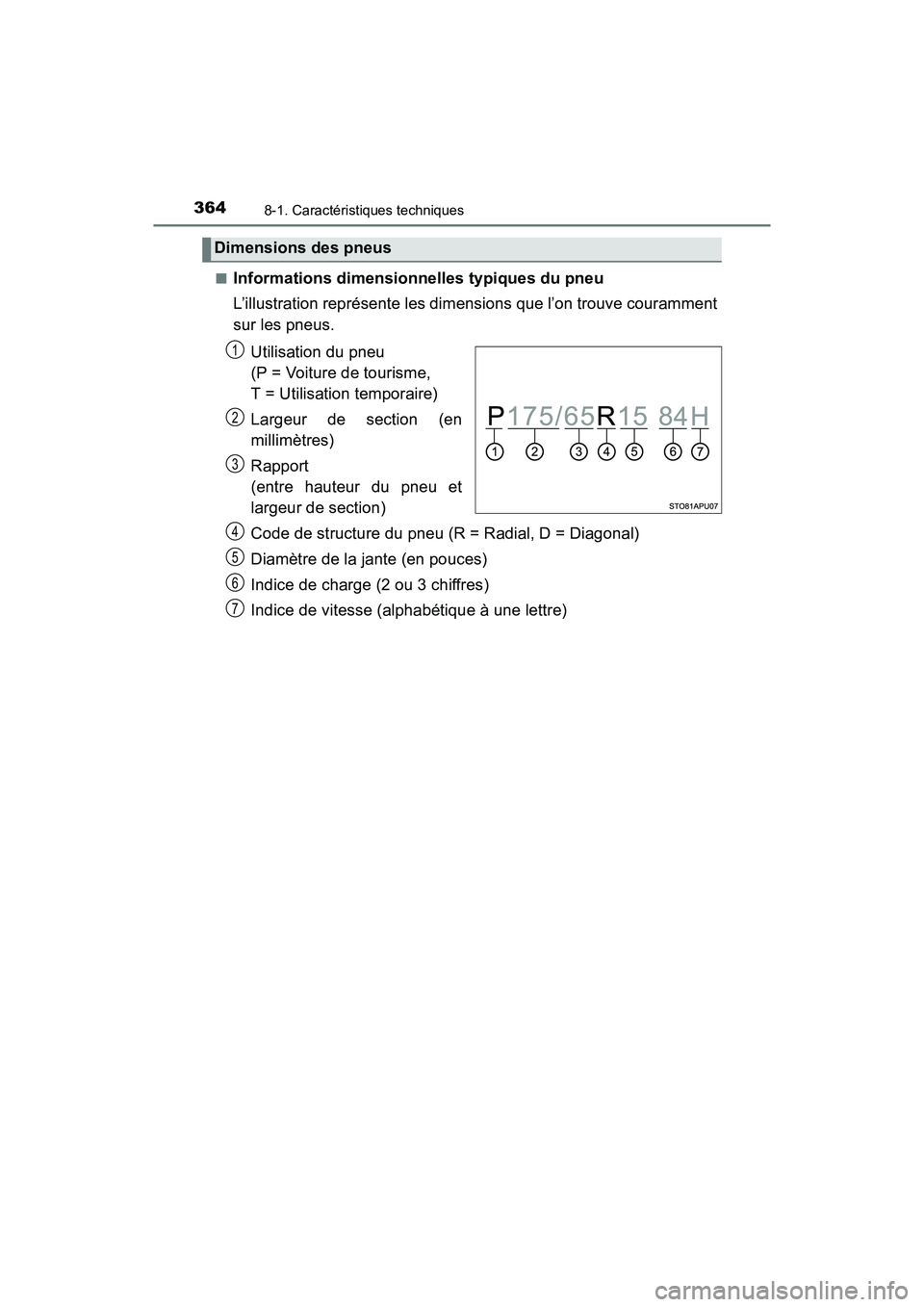

Informations dimensionnelles typiques du pneu
L’illustration représente les dimensions que l’on trouve couramment
sur les pneus.
Utilisation du pneu
(P = Voiture de tourisme,
T = Utilisation temporaire)
Largeur de section (en
millimètres)
Rapport
(entre hauteur du pneu et
largeur de section)
Code de structure du pneu (R = Radial, D = Diagonal)
Diamètre de la jante (en pouces)
Indice de charge (2 ou 3 chiffres)
Indice de vitesse (alphabétique à une lettre)
Dimensions des pneus
1
2
3
4
5
6
7
YARIS_HB_OM_USA_OM52G64D.book 364 ページ ２０１６年３月２日　水曜日　午後５時４５分

3658-1. Caractéristiques techniques
8
Caractéristiques techniques du véhicule

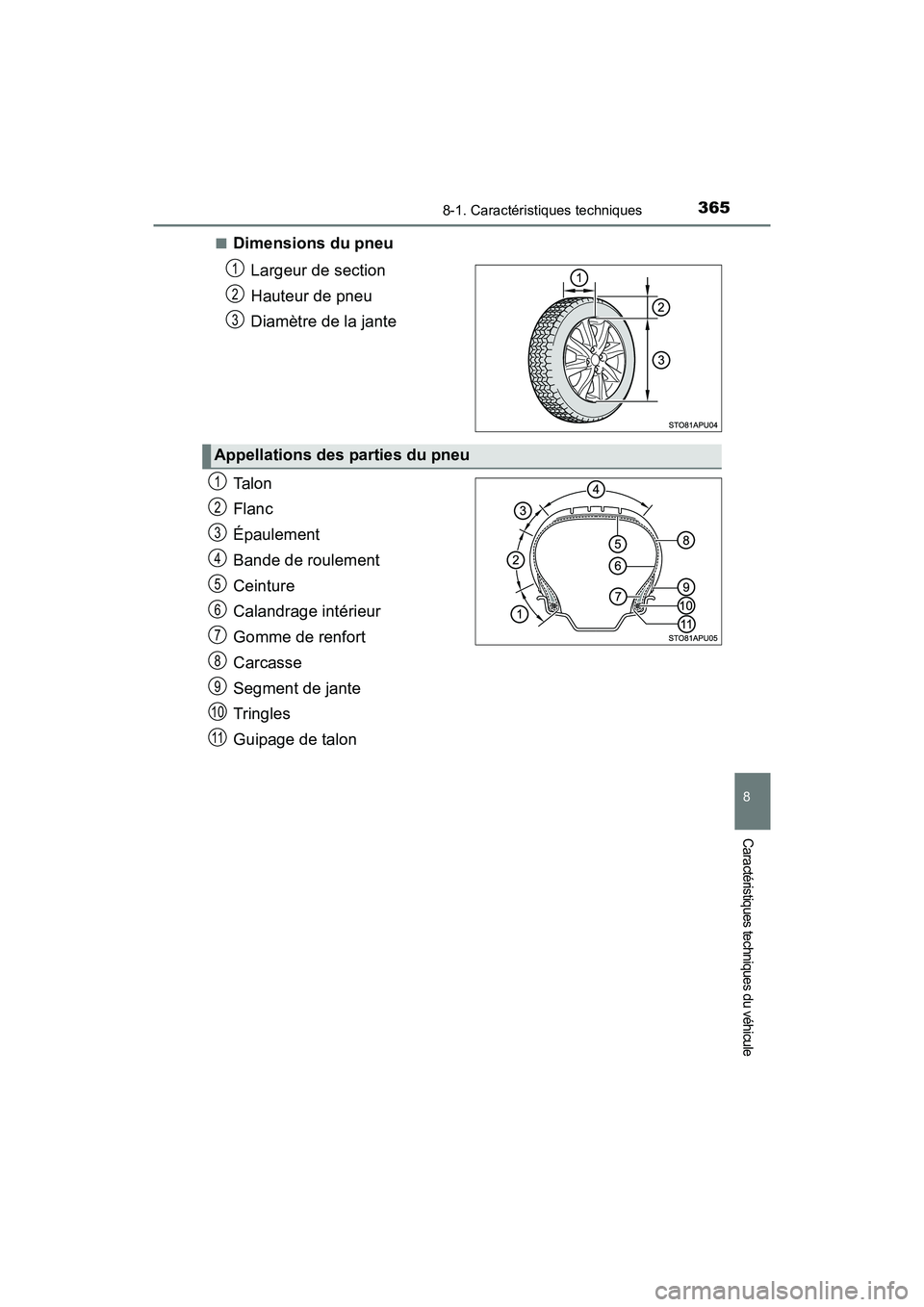

YARIS_HB_OM_USA_OM52G64D■
Dimensions du pneu
Largeur de section
Hauteur de pneu
Diamètre de la jante
Ta l o n
Flanc
Épaulement
Bande de roulement
Ceinture
Calandrage intérieur
Gomme de renfort
Carcasse
Segment de jante
Tringles
Guipage de talon
1
2
3
Appellations des parties du pneu
1
2
3
4
5
6
7
8
9
10
11
YARIS_HB_OM_USA_OM52G64D.book 365 ページ ２０１６年３月２日　水曜日　午後５時４５分

3698-1. Caractéristiques techniques
8
Caractéristiques techniques du véhicule
YARIS_HB_OM_USA_OM52G64D

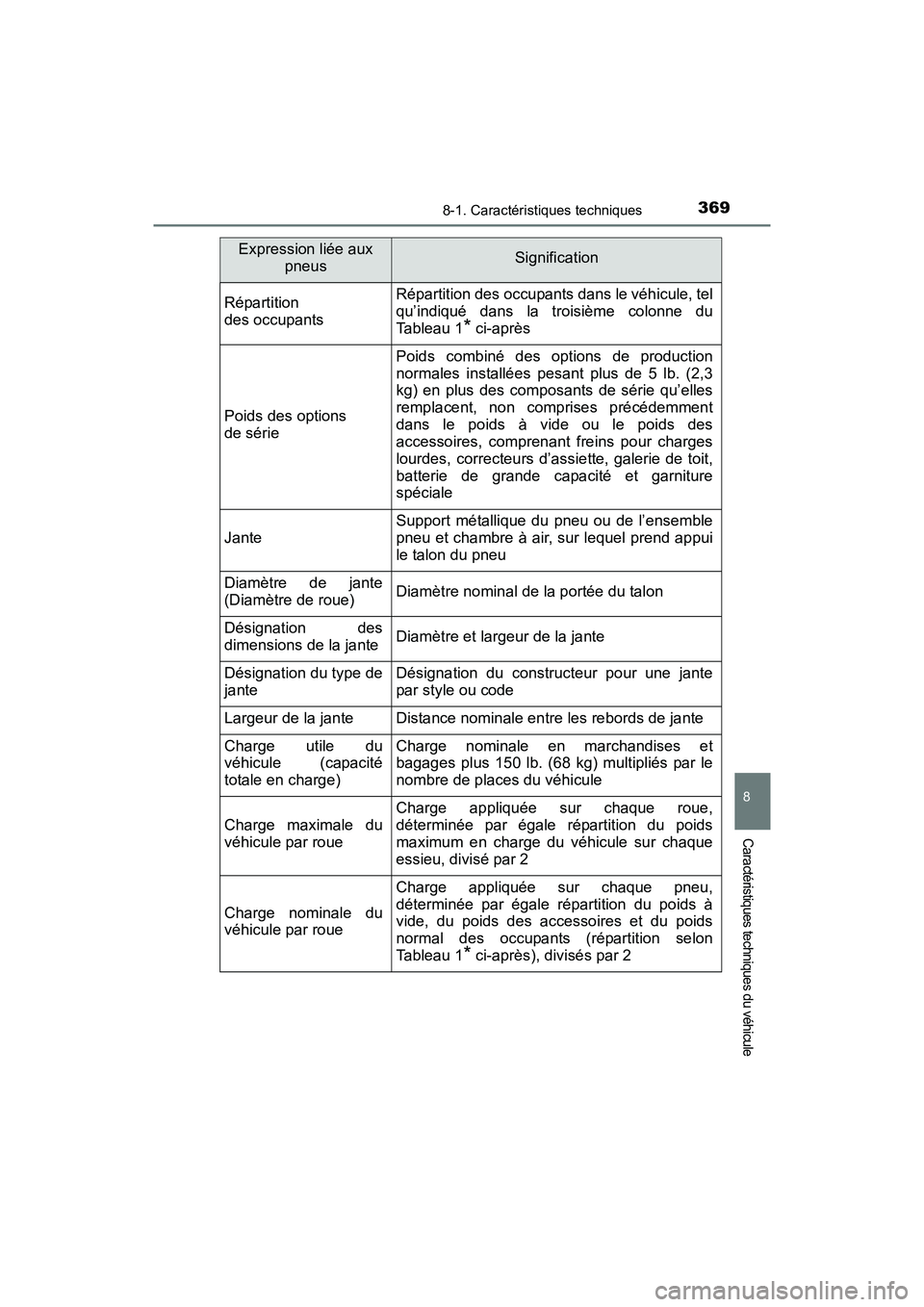

Répartition
des occupantsRépartition des occupants dans le véhicule, tel
qu’indiqué dans la troisième colonne du
Tableau 1
* ci-après
Poids des options
de série
Poids combiné des options de production
normales installées pesant plus de 5 lb. (2,3
kg) en plus des composants de série qu’elles
remplacent, non comprises précédemment
dans le poids à vide ou le poids des
accessoires, comprenant freins pour charges
lourdes, correcteurs d’assiette, galerie de toit,
batterie de grande capacité et garniture
spéciale
Jante
Support métallique du pneu ou de l’ensemble
pneu et chambre à air, sur lequel prend appui
le talon du pneu
Diamètre de jante
(Diamètre de roue)Diamètre nominal de la portée du talon
Désignation des
dimensions de la janteDiamètre et largeur de la jante
Désignation du type de
janteDésignation du constructeur pour une jante
par style ou code
Largeur de la janteDistance nominale entre les rebords de jante
Charge utile du
véhicule (capacité
totale en charge)Charge nominale en marchandises et
bagages plus 150 lb. (68 kg) multipliés par le
nombre de places du véhicule
Charge maximale du
véhicule par roue
Charge appliquée sur chaque roue,
déterminée par égale répartition du poids
maximum en charge du véhicule sur chaque
essieu, divisé par 2
Charge nominale du
véhicule par roue
Charge appliquée sur chaque pneu,
déterminée par égale répartition du poids à
vide, du poids des accessoires et du poids
normal des occupants (répartition selon
Tableau 1
* ci-après), divisés par 2
Expression liée aux pneusSignification
YARIS_HB_OM_USA_OM52G64D.book 369 ページ ２０１６年３月２日　水曜日　午後５時４５分

3718-1. Caractéristiques techniques
8
Caractéristiques techniques du véhicule
YARIS_HB_OM_USA_OM52G64D

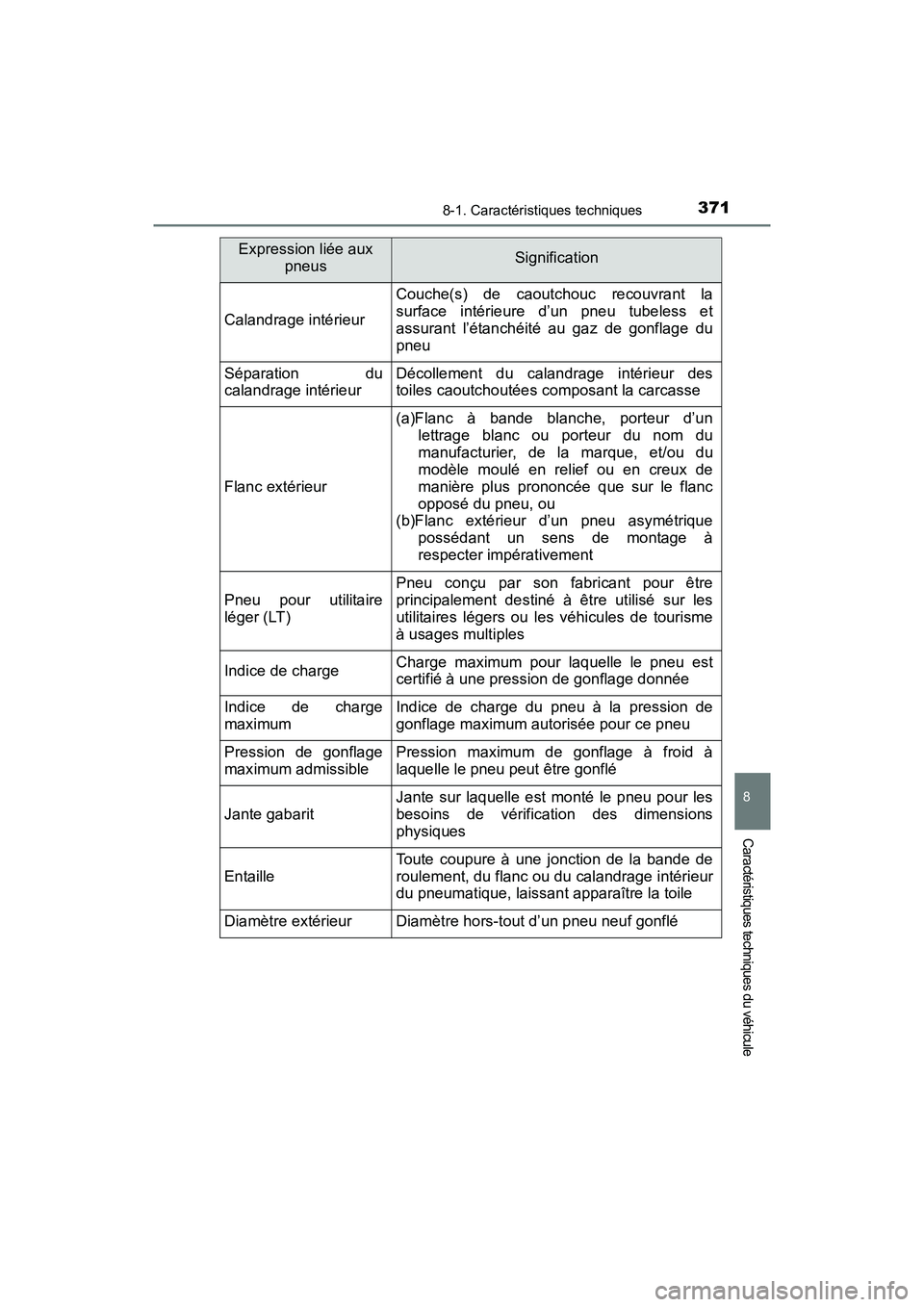

Calandrage intérieur
Couche(s) de caoutchouc recouvrant la
surface intérieure d’un pneu tubeless et
assurant l’étanchéité au gaz de gonflage du
pneu
Séparation du
calandrage intérieurDécollement du calandrage intérieur des
toiles caoutchoutées composant la carcasse
Flanc extérieur
(a)Flanc à bande blanche, porteur d’unlettrage blanc ou porteur du nom du
manufacturier, de la marque, et/ou du
modèle moulé en relief ou en creux de
manière plus prononcée que sur le flanc
opposé du pneu, ou
(b)Flanc extérieur d’un pneu asymétrique
possédant un sens de montage à
respecter impérativement
Pneu pour utilitaire
léger (LT)
Pneu conçu par son fabricant pour être
principalement destiné à être utilisé sur les
utilitaires légers ou les véhicules de tourisme
à usages multiples
Indice de chargeCharge maximum pour laquelle le pneu est
certifié à une pression de gonflage donnée
Indice de charge
maximumIndice de charge du pneu à la pression de
gonflage maximum autorisée pour ce pneu
Pression de gonflage
maximum admissiblePression maximum de gonflage à froid à
laquelle le pneu peut être gonflé
Jante gabarit
Jante sur laquelle est monté le pneu pour les
besoins de vérification des dimensions
physiques
Entaille
Toute coupure à une jonction de la bande de
roulement, du flanc ou du calandrage intérieur
du pneumatique, laissant apparaître la toile
Diamètre extérieurDiamètre hors-tout d’un pneu neuf gonflé
Expression liée aux pneusSignification
YARIS_HB_OM_USA_OM52G64D.book 371 ページ ２０１６年３月２日　水曜日　午後５時４５分
