2017 TOYOTA RAV4 display

962. Instrumentpanel
OM42B82NO

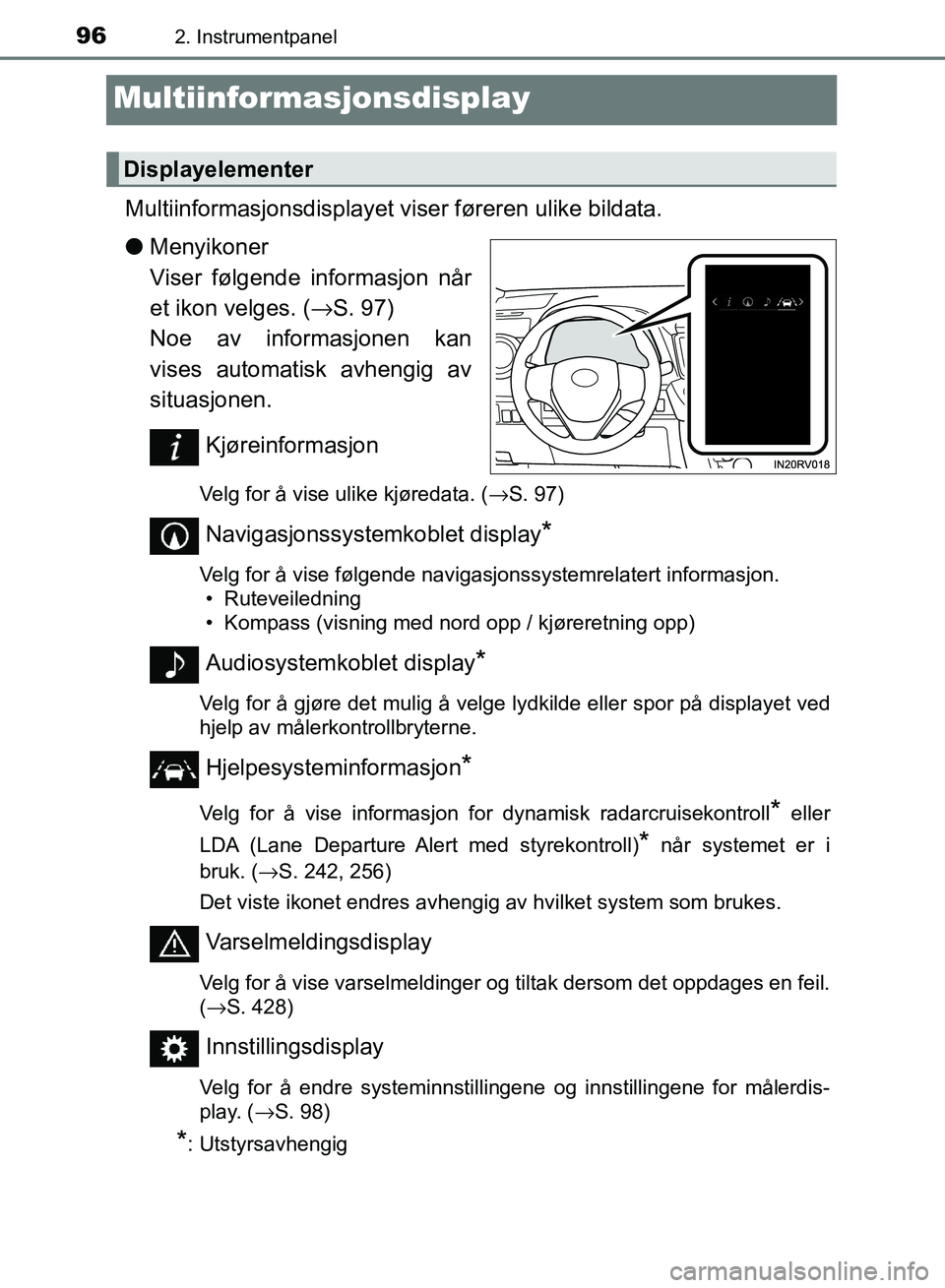

Multiinformasjonsdisplay
Multiinformasjonsdisplayet viser føreren ulike bildata.
● Menyikoner
Viser følgende informasjon når
et ikon velges. ( →S. 97)
Noe av informasjonen kan
vises automatisk avhengig av
situasjonen.
Kjøreinformasjon
Velg for å vise ulike kjøredata. (→S. 97)
Navigasjonssystemkoblet display*
Velg for å vise følgende navigasjonssystemrelatert informasjon.• Ruteveiledning
• Kompass (visning med nord opp / kjøreretning opp)
Audiosystemkoblet display*
Velg for å gjøre det mulig å velge lydkilde eller spor på displayet ved
hjelp av målerkontrollbryterne.
Hjelpesysteminformasjon*
Velg for å vise informasjon for dynamisk radarcruisekontroll* eller
LDA (Lane Departure Alert med styrekontroll)
* når systemet er i
bruk. ( →S. 242, 256)
Det viste ikonet endres avhengig av hvilket system som brukes.
Varselmeldingsdisplay
Velg for å vise varselmeldinger og tiltak dersom det oppdages en feil.
( →S. 428)
Innstillingsdisplay
Velg for å endre systeminnstillingene og innstillingene for målerdis\
-
play. ( →S. 98)
*: Utstyrsavhengig
Displayelementer
OM42B82NO.book Page 96 Thursday, August 24, 2017 7:00 PM

972. Instrumentpanel
2
Instrumentpanel
OM42B82NO
Multiinformasjonsdisplayet betje-
nes ved hjelp av målerkontrollbry-
terne.Angi
Velg et element / endre sider
Gå tilbake til forrige skjermbilde
Elementene som vises kan skiftes ved å trykke på eller på
målerkontrollbryterne for å velge og trykke på eller .
■Energimonitor
→ S. 100
■Gjennomsnittlig drivstofføkonomi (e tter start / etter tilbakestil-
ling
* / etter fylling av drivstoff)
Viser gjennomsnittlig drivstofforbruk henholdsvis siden hybridsys-
temet ble startet, funksjonen ble ti lbakestilt og fylling av drivstoff
Bruk det viste gjennomsnittlige drivstofforbruket som referanse.
■
Gjennomsnittlig hastighet (etter start / etter tilbakestilling* /
etter fylling av drivstoff)
Viser gjennomsnittlig hastighet henholdsvis siden hybridsystemet
ble startet, funksjonen ble tilbak estilt og fylling av drivstoff
■Rekkevidde (etter fylling av drivstoff)
Viser beregnet maksimal distanse bilen kan tilbakelegge med driv-
stoffmengden på tanken
• Distansen beregnes på grunnlag av det gjennomsnittlige drivstofforbru- ket. Den faktiske distansen kan derfor avvike fra den som vises her.
• Hvis du bare fyller litt drivstoff på tanken, kan det hende at displayet ikke blir oppdatert.
Når du fyller tanken, må du slå av tenningsbryteren. Hvis du fyller tanken
uten å slå av tenningsbryteren, er det ikke sikkert displayet blir oppdatert.
Betjene målerkontrollbryterne
1
2
3
Kjøreinformasjon
OM42B82NO.book Page 97 Thursday, August 24, 2017 7:00 PM

982. Instrumentpanel
OM42B82NO■
LDA (Lane Departure Alert med
styrekontroll) slingringsvarsel
(utstyrsavhengig)
→ S. 242
■Display av
En svart skjerm vises
*: Funksjonen kan tilbakestilles ved å trykke og holde inne på målerkon-
trollbryterne når elementet som skal tilbakestilles vises.
Innstillingene for følgende elementer kan endres, se S. 505
For funksjoner som kan aktiveres eller deaktiveres, skifter funksjonen mel-
lom på og av hver gang du trykker på .
● (Lane Departure Alert med styrekontroll)* (→ S. 242)
● (Pre-Crash Safety-system)
* (→ S. 226)
● (Blindsonedetektor)
* (→ S. 280)
● (Toyota parkeringshjelp)
* (→ S. 272)
● RSA (Road Sign Assist (veiskiltassistent))
* (→ S. 251)
● Klokke
Stiller time og minut t, og bytter mellom 12-timers og 24-timers
visning av klokkeslett.
● (Elektrisk bakluke)
* (→ S. 117)
● Målerinnstillinger
• Språk
Velg for å endre språket i displayet.
• Enheter Velg for å endre måleenhet for drivstofforbruk.
• EV-indikator Velg for å aktivere/deaktivere EV-indikatoren.
• Popup-display
Velg for å skru popup-displayer, som kan vises i noen situasjoner, på/av.
• Aksentfarge
Velg for å endre aksentfargene på skjermen, slik som markørfargen.
Innstillingsdisplay
OM42B82NO.book Page 98 Thursday, August 24, 2017 7:00 PM

992. Instrumentpanel
2
Instrumentpanel
OM42B82NO• Standardinnstillinger
Registrerte eller endrede målerinnstillinger blir slettet eller tilbakestilt
til standardinnstillingen.
*: Utstyrsavhengig
■Display for systemkontroll
Når du vrir tenningsbryteren til ON-modus, vises åpningsbildet mens system-
funksjonene blir kontrollert. Når systemkontrollen er fullført, vises det normale
skjermbildet igjen.
■ Stoppe innstillingsdisplayet
I følgende situasjoner stoppes innstillingsdisplayet som bruker målerkontroll-
bryterne.
●Når en varselmelding vises i multiinformasjonsdisplayet
● Når bilen begynner å bevege seg
■ Når polene på 12-voltsbatteriet kobles fra og kobles til igjen
Kjøreinformasjonen tilbakestilles.
■ LCD-display
Små flekker eller lysflekker kan dukke opp i displayet. Dette fenomenet er
typisk for LCD-display, og det gjør ingen ting om du fortsetter å bruke dis-
playet.
ADVARSEL
■Forsiktighetsregler for bruk under kjøring
Av sikkerhetsmessige grunner bør du unngå å betjene målerkontrollbryte-
ren under kjøring så langt det er mulig, og titt ikke for lenge på multiinforma-
sjonsdisplayet under kjøring. Stans bilen før du betjener
målerkontrollbryteren. Hvis ikke du gjør det, kan det føre til feil dreiing av
rattet, som igjen kan føre til en ulykke.
■ Advarsler ved innstilling av displayet
Ettersom hybridsystemet må være på under innstillingen, må d\
u sørge for
at bilen er parkert på et sted med tilstrekkelig ventilasjon. I et lukket område,
for eksempel i en garasje, kan eksosgasser, inkludert skadelig karbonmon-
oksid (CO) samle seg opp og trenge inn i bilen. Det kan medføre alvorlig
helsefare.
OBS
■Under innstilling av displayet
For å forhindre at 12-voltsbatteriet utlades må du passe på at hybridsystemet
brukes mens displayet stilles inn.
OM42B82NO.book Page 99 Thursday, August 24, 2017 7:00 PM

1002. Instrumentpanel
OM42B82NO
Skjerm for energimonitor/-forbruk
Multiinformasjonsdisplay
Audiosystemskjermbilde
(utstyrsavhengig)
Målerkontrollbrytere
Multiinformasjonsdisplay
Trykk på eller på målerkontrollbryterne og velg , og trykk
deretter på eller for å velge energiovervåkingsdisplayet.
Audiosystemskjermbilde (utstyrsavhengig)
Trykk på ”CAR”-knappen og deretter på ”Energimonitor” i skjermbildet.
Du kan se statusen til bilen i multiinformasjonsdisplayet og
audiosystemskjermbilde t (utstyrsavhengig).
1
2
3
Energimonitor
OM42B82NO.book Page 100 Thursday, August 24, 2017 7:00 PM

1012. Instrumentpanel
2
Instrumentpanel
OM42B82NO
AudiosystemskjermbildeMultiinformasjonsdisplay
Når bilen drives av den elektriske motoren
Når bilen drives av både bensinmotoren og den elektriske motoren
Når bilen drives av bensinmotoren
OM42B82NO.book Page 101 Thursday, August 24, 2017 7:00 PM

1022. Instrumentpanel
OM42B82NOBildene er bare eksempler, og kan variere fra de faktiske forholdene.
Når bilen lader hybridbatteriet
Når det ikke er noen energistrøm
Hybridbatteristatus
AudiosystemskjermbildeMultiinformasjonsdisplay
LavFullLavFull
OM42B82NO.book Page 102 Thursday, August 24, 2017 7:00 PM

1042. Instrumentpanel
OM42B82NO■
Past record
Beste registrerte drivstoffor-
bruk
Forrige registrering av driv-
stofforbruk
Gjeldende drivstofforbruk
Tilbakestill data om tidligere
oppføringer
Oppdater data om tidligere
oppføringer
Skjermbildet ”Energy monitor”
vises
Skjermbilde for ”Trip information” vises
Bildene er bare eksempler, og kan variere fra de faktiske forholdene.
■Tilbakestille dataene
●Trykk på ”Clear” i skjermbildet ”Trip information” for å tilbakestille data for
informasjon om turen.
● Velg ”Clear” i skjermbildet ”Past record” for å tilbakestille data for tidligere
oppføringer.
■ Oppdatere data om tidligere oppføringer
Velg ”Update” i skjermbildet ”Past record” for å oppdatere tidligere oppføringer.
I tillegg vil drivstofforbruket som vises i multiinformasjonsdisplayet tilbakestil-
les samtidig.
■ Rekkevidde
Viser beregnet maksimal distanse bilen kan kjøre med drivstoffmengden på
tanken.
Denne distansen er beregnet på grunnlag av det gjennomsnittlige drivstoffor-
bruket. Den faktiske distansen kan derfor avvike fra den som vises her.
1
2
3
4
5
6
7
