2017 TOYOTA PROACE navigation system

318
Bei Pannen und Störungen
Jumpy _de_Chap08_En-cas-de-panne_ed01-2016
Sicherung N r. Stärke
(A) abgesicherter Stromkreis
F1 10Elektrische Servolenkung, Schalter Kupplung
F4 15Hupe
F5 20Pumpe Scheibenwaschanlage vorne/hinten
F6 20Pumpe Scheibenwischer vorne/hinten
F7 1012V-Anschluss für Zubehör hinten
F8 20Einfache oder doppelte Scheibenwischer hinten
F10/F11 30Schlösser innen, außen, vorne und hinten
F13 10Klimaanlagenschalter vorne, Autoradioschalter, Schalthebel,
Head-up-Display
F14 5Alarm, ER A-GLONASS Notrufsystem.
F17 5Kombiinstrument
F19 3Schalter am Lenkrad
F21 3«Intelligentes Zugangs- und Startsystem» oder Zündschalter.
F22 3Regen- und Helligkeitssensor, Multifunktionskamera
F23 5Anzeige für nicht angelegten bzw. abgelegten Gurt
F24 5Touchscreen, Rückfahrkamera und Einparkhilfe
F25 5Airbags
F29 20Autoradio, Touchscreen, CD-Player, Navigation
F31 15Autoradio (+ Batterie)
F32 1512V-Anschluss für Zubehör vorne
F34 5Toter-Winkel-Assistent, elektrische Schalter für die
Außenspiegel
F35 5Beheizbare Düsen, Schalter für die Leuchtweitenverstellung
der Scheinwerfer
F36 5Aufladen der tragbaren Lampe, hintere DeckenleuchteVersion 1 (Eco)
Die Sicherungen, die hier nachstehend beschrieben
werden, variieren je nach Ausstattung Ihres Fahrzeugs.
Proace_de.indb 31822/07/2016 14:45

319
8
Bei Pannen und Störungen
Jumpy _de_Chap08_En-cas-de-panne_ed01-2016
Sicherung N r. Stärke
(A) abgesicherter Stromkreis
F1 3«Intelligentes Zugangs- und Startsystem» oder Zündschalter.
F5 5Touchscreen, Rückfahrkamera und Einparkhilfe
F7 10Klimaanlagenschalter hinten, HiFi-Verstärker
F8 20Einfache oder doppelte Scheibenwischer hinten
F10/F11 30Schlösser innen, außen, vorne und hinten
F12 3Alarm
F17 1012V-Anschluss für Zubehör hinten
F18 5ER A-GLONASS Notrufsystem.
F21 3Aufladen Handlampe, Deckenleuchte hinten
F22 3Beleuchtung Handschuhfach, Deckenleuchten hinten
F23 5Toter-Winkel-Assistent, elektrische Schalter für die
Außenspiegel
F24 5Schalter am Lenkrad
F25 5Schalter für die Leuchtweitenverstellung der Scheinwer fer
F26 3Anzeige für nicht angelegten / abgelegten Gurt
F27 3Regen- und Helligkeitssensor, Multifunktionskamera
F28 10Schalter Klimaanlage vorne, Radioschalter, Schalthebel,

Head-up-Display
F30A oder B 15Autoradio (+ Batterie)
F31 5Airbags
F33 1512V-Anschluss für Zubehör vorne
F35 5Kombiinstrument
F36 20Autoradio, Touchscreen, CD-Player, NavigationVersion 2 (Full)
Die Sicherungen, die hier nachstehend beschrieben
werden, variieren je nach Ausstattung Ihres Fahrzeugs.
Proace_de.indb 31922/07/2016 14:45

.
341
Audio und Telematik
Jumpy_de_Chap10b_NAC-1_ed01-2016
Toyota Pro Touch with navigation system
Navigation GPS - Konnektivität - Autoradio Multimedia - Bluetooth®-Telefon
Inhalt
Erste Schritte 342
Betätigungen am Lenkrad 344
Menüs 345
Sprachbefehle 346
Navigation 352
Verbundene Navigation 368
Konnektivität 378
Radio Media 388
Telefonieren 400
Einstellungen 412
Häufige Fragen 422
Das System ist so eingerichtet, dass es nur in Ihrem Fahrzeug
funktioniert. Aus Sicherheitsgründen und weil sie besondere Aufmerksamkeit des
Fahrers er fordern, dür fen die Bedienschritte für die Verbindung des
Bluetooth
®-Mobiltelefons an die Bluetooth®
-Freisprecheinrichung
Ihres Autoradios nur bei stehendem Fahrzeug mit eingeschalteter
Zündung vorgenommen werden.
Die angezeigte Meldung des Energiesparmodus weist auf das
unverzügliche Umschalten in den Standby-Modus hin. Für weitere
Informationen zum Energiesparmodus siehe entsprechende
Rubrik.
Proace_de.indb 34122/07/2016 14:45

.
343
12:13
23 °C531 kHz
Audio und Telematik
Jumpy_de_Chap10b_NAC-1_ed01-2016
Auswahl des Audioquelle ( je nach Version):
- Radio FM / DAB* / AM*
- Smartphone über MirrorLink
TM
- USB-Stick
- Über den AUX-Anschluss (Cinch, Kabel nicht mitgeliefert) verbundener Media-
P l aye r.
- Über Bluetooth* verbundenes Telefon und Bluetooth
®-Multimedia-Ausstrahlung*
(Streaming).
* Je nach Ausstattung
Schnellzugriff: mit den Tasten in der oberen
Leiste des Touchscreens kann man direkt auf
die Auswahl der Audioquelle, die Senderliste
(oder je nach Audioquelle die Titelliste),
die Benachrichtigungen über Meldung, auf
Emails, auf Updates der Kartendaten und die
Dienste für die Navigationsbenachrichtigungen
zugreifen.
Bei sehr starker Hitze kann die Lautstärke
begrenzt werden, um das System zu
schützen. Es kann in den Standby-Modus
umschalten (vollständiges Ausschalten
des Bildschirms und des Tons); dieses
Ausschalten dauert mindestes 5 Minuten.
Sinkt die Temperatur im
Fahrzeuginnenraum, kehrt die Lautstärke
zu ihrem normalen Niveau zurück. Mittels des Menüs "Einstellungen"
können Sie ein Profil für eine
einzelne Person oder für eine
Gruppe von Personen erstellen, die
Schnittstellen haben; es besteht die
Möglichkeit, zahlreiche Einstellungen
vorzunehmen (Radiospeicher,
Audioeinstellungen, Navigationsverlauf,
Kontaktfavoriten, ...); die Einstellungen
werden automatisch berücksichtigt.
Proace_de.indb 34322/07/2016 14:45

346
Audio und Telematik
Jumpy_de_Chap10b_NAC-1_ed01-2016
Sprachbefehle
Lenkradschalter
Lenkradschalter Informationen - Anwendung
Drücken Sie die Sprachtaste
und sprechen Sie Ihren
Befehl nach dem Signalton.
Wenn Sie diese erneut
drücken, während ich auf Ihren Befehl
warte, beenden Sie die Konversation.
Falls Sie einmal nicht weiter wissen
und von vorne beginnen möchten,
sagen Sie "Abbrechen". Sollte ich
einmal etwas falsch verstehen, sagen
Sie einfach "zurück". Sagen Sie "Hilfe",
um jederzeit Informationen und Tipps
zu bekommen. Wenn mir nach Ihrem
Befehl eine Information fehlt, gebe ich
Ihnen Beispiele oder helfe Ihnen Schritt
für Schritt, die Spracheingabe zu
vervollständigen. Im "Anfängermodus"
werde ich Ihnen mehr Informationen
zur Ver fügung stellen; wechseln Sie in
den "Expertenmodus", sobald Sie sich
sicher fühlen.
Um sicherzustellen, dass die
Sprachbefehle immer vom System
erkannt werden, wird empfohlen, die
folgenden Hinweise zu befolgen:
-
sprechen Sie mit normaler Stimme,
ohne Wörter zu trennen oder die
Stimme zu heben.
- warten Sie immer auf den "Piepton"
(akustisches Signal), bevor Sie
sprechen,
- damit das System optimal funktioniert
wird empfohlen, die Fenster und
eventuell das Schiebedach zu
schließen, um jegliche Störgeräusche
von außen zu eliminieren,
- bevor Sie die Sprachbefehle
aussprechen, bitten Sie die
anderen Passagiere, das Sprechen
einzustellen. Die Sprachbefehle, mit einer Wahl unter
12 Sprachen (Englisch, Französisch,
Italienisch, Spanisch, Deutsch,
Niederländisch, Portugiesisch,
Polnisch, Türkisch, Russisch, Arabisch,
Brasilianisch), erfolgen entsprechend
der zuvor im System gewählten und
eingestellten Sprache.
Die Sprachbefehle in der Sprache
Arabisch der Sätze "Zu einer Adresse
fahren" und "Die POI in der Stadt
anzeigen" sind nicht ver fügbar.Beispiel eines "Sprachbefehls" für
eine Navigation:
""Zu Adresse" "Hauptstrasse 11,
Berlin" "navigiere""
.
Beispiel eines "Sprachbefehls" für
das Radio oder die Medien:
"Interpret" "Nena" "spielen" .
Beispiel eines "Sprachbefehls" für
ein Telefon:
"Max anrufen" .
Aktivieren Sie die Funktion der
Sprachbefehle über diese Taste.
Proace_de.indb 34622/07/2016 14:45

348
Audio und Telematik
Jumpy_de_Chap10b_NAC-1_ed01-2016
Sprachbefehle "Navigation"
Diese Befehle können von jedem Hauptbildschirm vorgenommen werden, nachdem der Schalter für die Spracherkennung am Lenkrad
gedrückt wurde und vorausgesetzt, dass gerade kein Telefongespräch getätigt wird.
Je nach Land Richtungsanweisungen (Adresse) entsprechend der Systemsprache geben."Sprachbefehle
" Hilfemeldungen
Nach Hause navigieren Um eine Route zu planen oder ein Zwischenziel zur Route hinzuzufügen,
sagen Sie zum Beispiel "zur Adresse Hauptstraße 11, Berlin navigieren" oder
"zum Kontakt Max fahren".
Sie können Ihre Wahl präzisieren, indem Sie zu Ihrem Befehl "Favorit" oder "vorheriges
Ziel" hinzufügen. Sie können zum Beispiel sagen "zum vorherigen Ziel Hauptstraße 11,
Berlin navigieren" oder "zum Favorit Tennisclub navigieren". Oder sagen Sie
beispielsweise "nach Hause navigieren". Um Sonderziele auf der Karte anzuzeigen, sagen
Sie zum Beispiel "Hotels in Berlin anzeigen" oder "Tankstelle in der Nähe anzeigen".
Für mehr Informationen, können Sie auch "Hilfe zu Zielführungseinstellungen" sagen.
Zur Arbeit navigieren
Zu Favorit <...> navigieren
Zu Kontakt <...> navigieren
Fahre mich zu Adresse <...>
POI <...> in der Nähe anzeigen
Verbleibende Strecke
Um Informationen über Ihre aktuelle Route zu erhalten, sagen Sie "verbleibende Strecke",
"verbleibende Reisezeit" oder "Ankunftszeit ansagen".
Sagen Sie "Hilfe zur Navigation", um weitere Befehle kennenzulernen.
Verbleibende Reisezeit
Ankunftszeit
Zielführung beenden
Proace_de.indb 34822/07/2016 14:45

.

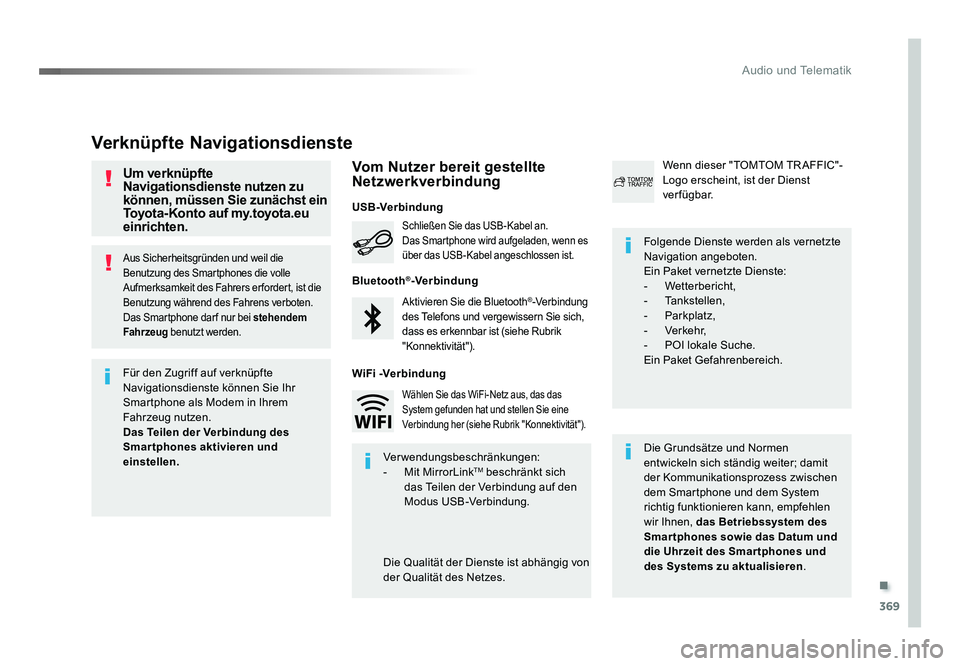

369
Audio und Telematik
Jumpy_de_Chap10b_NAC-1_ed01-2016
Aus Sicherheitsgründen und weil die
Benutzung des Smartphones die volle
Aufmerksamkeit des Fahrers er fordert, ist die
Benutzung während des Fahrens verboten.
Das Smartphone dar f nur bei stehendem
Fahrzeug benutzt werden.
Verknüpfte Navigationsdienste
Die Grundsätze und Normen
entwickeln sich ständig weiter; damit
der Kommunikationsprozess zwischen
dem Smartphone und dem System
richtig funktionieren kann, empfehlen
wir Ihnen, das Betriebssystem des
Smar tphones sowie das Datum und
die Uhrzeit des Smar tphones und
des Systems zu aktualisieren .
Folgende Dienste werden als vernetzte
Navigation angeboten.
Ein Paket vernetzte Dienste:
-
Wetterbericht,
- Tankstellen,
- Parkplatz,
- Verkehr,
- POI lokale Suche.
Ein Paket Gefahrenbereich.
Aktivieren Sie die Bluetooth®-Verbindung
des Telefons und vergewissern Sie sich,
dass es erkennbar ist (siehe Rubrik
"Konnektivität").
Schließen Sie das USB-Kabel an.
Das Smartphone wird aufgeladen, wenn es
über das USB-Kabel angeschlossen ist.
Wenn dieser "TOMTOM TR AFFIC"-
Logo erscheint, ist der Dienst
verfügbar.
Für den Zugriff auf verknüpfte
Navigationsdienste können Sie Ihr
Smartphone als Modem in Ihrem
Fahrzeug nutzen.
Das Teilen der Verbindung des
Smartphones aktivieren und
einstellen. Verwendungsbeschränkungen:
- Mit MirrorLink
TM beschränkt sich
das Teilen der Verbindung auf den
Modus USB-Verbindung.
Die Qualität der Dienste ist abhängig von
der Qualität des Netzes.
Wählen Sie das WiFi-Netz aus, das das
System gefunden hat und stellen Sie eine
Verbindung her (siehe Rubrik "Konnektivität").
USB-Verbindung
Vom Nutzer bereit gestellte
Netzwerkverbindung
Bluetooth®-Verbindung
WiFi -Verbindung
Um verknüpfte
Navigationsdienste nutzen zu
können, müssen Sie zunächst ein
Toyota-Konto auf my.toyota.eu
einrichten.
Proace_de.indb 36922/07/2016 14:46

.

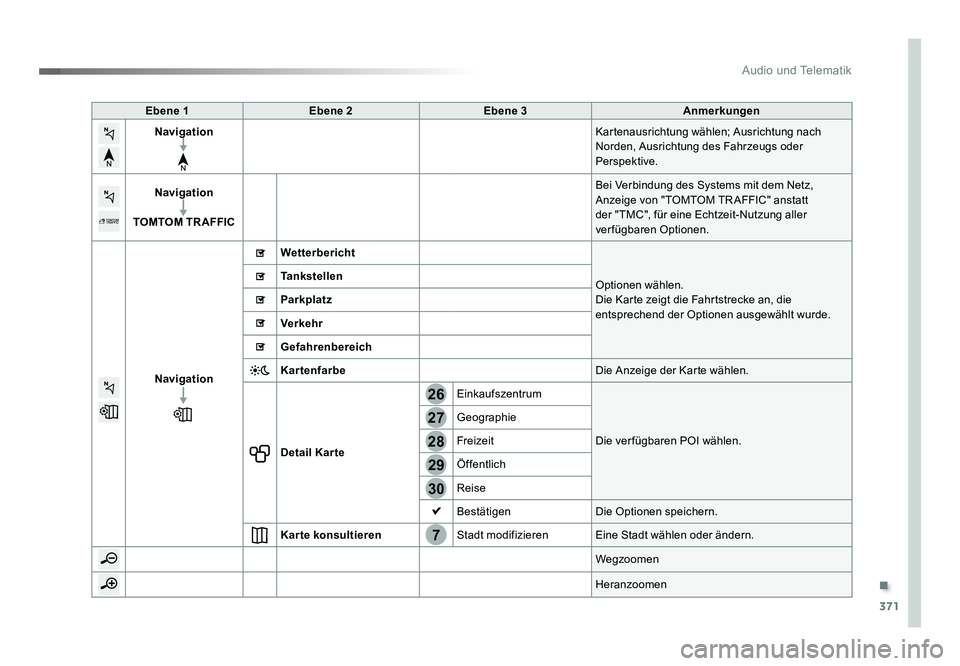

371
7
28
27
26
29
30
Audio und Telematik
Jumpy_de_Chap10b_NAC-1_ed01-2016
Ebene 1Ebene 2 Ebene 3 Anmerkungen
Navigation Kartenausrichtung wählen; Ausrichtung nach
Norden, Ausrichtung des Fahrzeugs oder
Perspektive.
Navigation
TOMTOM TR AFFIC Bei Verbindung des Systems mit dem Netz,
Anzeige von "TOMTOM TR AFFIC" anstatt
der "TMC", für eine Echtzeit-Nutzung aller
verfügbaren Optionen.
Navigation Wetterbericht
Optionen wählen.
Die Karte zeigt die Fahrtstrecke an, die
entsprechend der Optionen ausgewählt wurde.
Tankstellen
Parkplatz
Verkehr
Gefahrenbereich
Kartenfarbe
Die Anzeige der Karte wählen.
Detail Karte Einkaufszentrum
Die ver fügbaren POI wählen.
Geographie
Freizeit
Öffentlich
Reise
Bestätigen
Die Optionen speichern.
Karte konsultieren Stadt modifizierenEine Stadt wählen oder ändern.
Wegzoomen
Heranzoomen
Proace_de.indb 37122/07/2016 14:46
