2017 TOYOTA PRIUS Owners Manual

17Pictorial index
PRIUS_OM_OM47B54U_(U)Windshield wipers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 254
Precautions against winter season . . . . . . . . . . . . . . . . . . . . . P. 412
Precautions against car wash (vehicles with rain-sensing
windshield wipers) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 568
Fuel filler door . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 262
Refueling method . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 262
Fuel type/fuel tank capacity . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 725
Tires . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 604
Tire size/inflation pressure . . . . . . . . . . . . . . . . . . . . . . . . . P. 730
Winter tires/tire chain . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 412
Checking/rotation/tire pressure warning system . . . . . . . . . P. 604
Coping with flat tires . . . . . . . . . . . . . . . . . . . . . . . . . . P. 670, 684
Hood . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 587
Opening . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 587
Engine oil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 726
Coping with overheat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 714
Headlights/parking lights
*1/daytime running lights/
side marker lights/LED accent lights
*2. . . . . . . . . . . . . . . . P. 242
Fog lights
*2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 252
Turn signal lights/parking lights
*1. . . . . . . . . . . . . . . . P. 240, 242
Turn signal lights . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 240
Tail lights . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 242
License plate lights . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 242
Back-up lights
Shifting the shift lever to R . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 234
4
5
6
7
Light bulbs of the exter ior lights for driving
(Replacing method: P. 635, Watts: P. 732)
*1: The location of the parking lights may differ depending on the grade, etc.
*2: If equipped
8
9
10
11
12
13
14

18Pictorial index
PRIUS_OM_OM47B54U_(U)

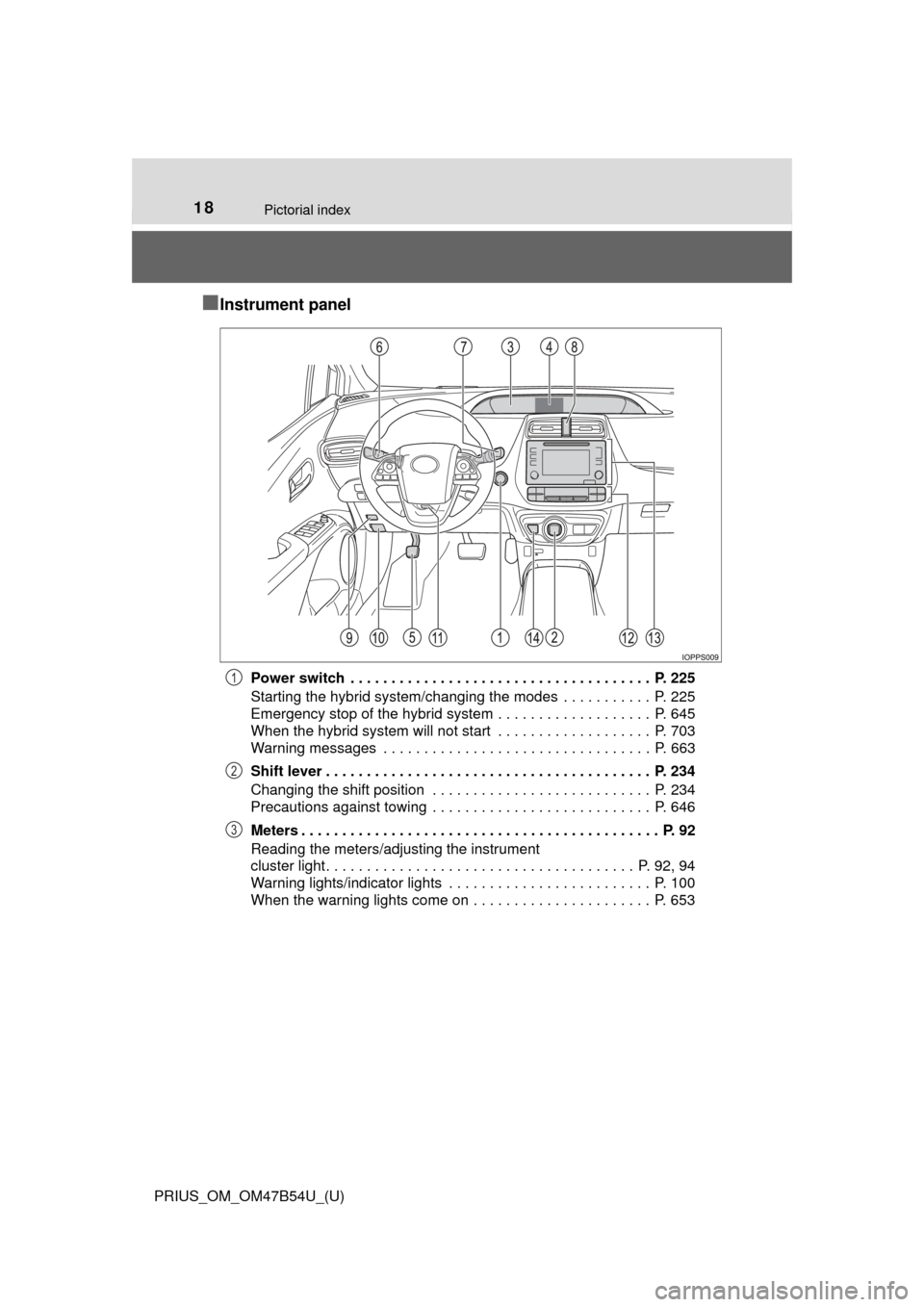

■Instrument panel
Power switch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 225
Starting the hybrid system/changing the modes . . . . . . . . . . . P. 225
Emergency stop of the hybrid system . . . . . . . . . . . . . . . . . . . P. 645
When the hybrid system will not start . . . . . . . . . . . . . . . . . . . P. 703
Warning messages . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 663
Shift lever . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 234
Changing the shift position . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 234
Precautions against towing . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 646
Meters . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 92
Reading the meters/adjusting the instrument
cluster light . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 92, 94
Warning lights/indicator lights . . . . . . . . . . . . . . . . . . . . . . . . . P. 100
When the warning lights come on . . . . . . . . . . . . . . . . . . . . . . P. 6531
2
3

19Pictorial index
PRIUS_OM_OM47B54U_(U)Multi-information display . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 114
Display . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 114
Energy monitor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 117
When the warning messages are displayed . . . . . . . . . . . . . . P. 663
Parking brake . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 241
Applying/releasing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 241
Precautions against winter season . . . . . . . . . . . . . . . . . . . . . P. 412
Warning buzzer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 241
Turn signal lever . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 240
Headlight switch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 242
Headlights/parking lights/tail lights/
daytime running lights . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 242
Fog lights
*1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 252
Windshield wipers and washer switch . . . . . . . . . . . . . . . . P. 254
Rear window wiper and washer switch
*1 . . . . . . . . . . . . . . P. 260
Usage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 254, 260
Adding washer fluid . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 602
Emergency flasher switch . . . . . . . . . . . . . . . . . . . . . . . . . . P. 644
Fuel filler door opener . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 264
Hood lock release lever. . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 587
Tilt and telescopic steering lock release lever . . . . . . . . . . P. 192
Air conditioning system . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 510
Usage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 510
Rear window defogger . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 515
Entune Audio
*1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 418
Audio system . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 419
Hands-free system . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 468
Entune Premium Audio with Navigation
*1, 2
P position switch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 235
*1: If equipped
*2: Refer to “NAVIGATION SYSTEM OWNER’S MANUAL”.
4
5
6
7
8
9
10
11
12
13
14

20Pictorial index
PRIUS_OM_OM47B54U_(U)

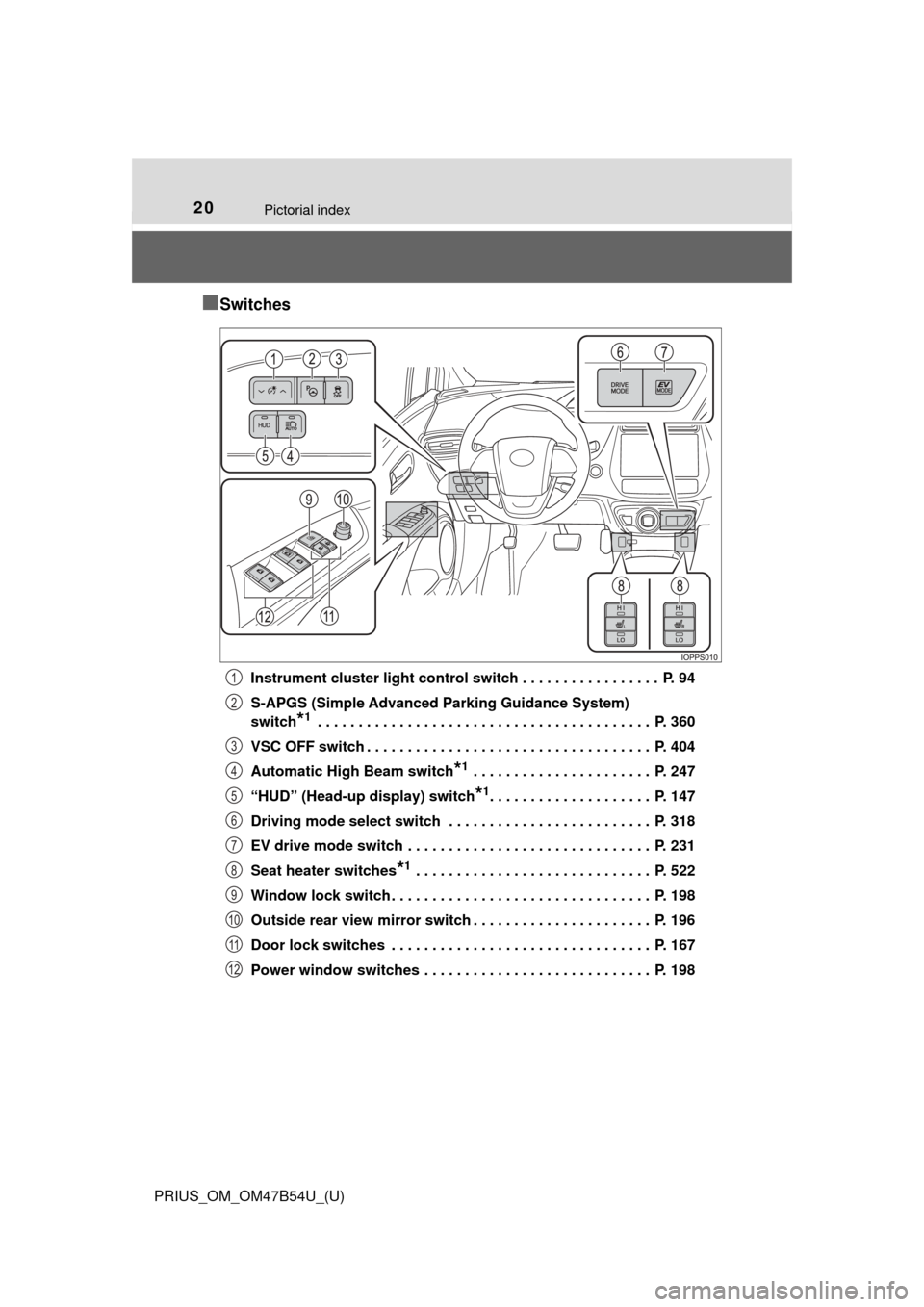

■Switches
Instrument cluster light control switch . . . . . . . . . . . . . . . . . P. 94
S-APGS (Simple Advanced Parking Guidance System)
switch
*1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 360
VSC OFF switch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 404
Automatic High Beam switch
*1 . . . . . . . . . . . . . . . . . . . . . . P. 247
“HUD” (Head-up display) switch
*1. . . . . . . . . . . . . . . . . . . . P. 147
Driving mode select switch . . . . . . . . . . . . . . . . . . . . . . . . . P. 318
EV drive mode switch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 231
Seat heater switches
*1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 522
Window lock switch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 198
Outside rear view mirror switch . . . . . . . . . . . . . . . . . . . . . . P. 196
Door lock switches . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 167
Power window switches . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 198
1
2
3
4
5
6
7
8
9
10
11
12

21Pictorial index
PRIUS_OM_OM47B54U_(U)TRIP switch. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 109
Audio remote control switches
*2. . . . . . . . . . . . . . . . . P. 422, 482
Meter control switches . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 93
Vehicle-to-vehicle distance button
*1. . . . . . . . . . . . . . . . . . P. 305
Cruise control switch
Cruise control
*1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 313
Dynamic radar cruise control with full-speed range
*1. . . . . . . P. 298
LDA (Lane Departure Alert) switch
*1. . . . . . . . . . . . . . . . . . P. 291
Talk switch
*2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 503
Telephone switches
*2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 482
*1: If equipped
*2: Vehicles with Entune Premium Audio with Navigation, refer to “NAVIGATION SYSTEM OWNER’S MANUAL”.
1
2
3
4
5
6
7
8

22Pictorial index
PRIUS_OM_OM47B54U_(U)
■Interior
SRS airbags . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 36
Floor mats . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 26
Front seats . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 184
Rear seats . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 186
Head restraints . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 189
Seat belts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 30
Console box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 527
Inside lock buttons . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 167
Cup holders . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 528
Assist grips . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 5511
2
3
4
5
6
7
8
9
10

23Pictorial index
PRIUS_OM_OM47B54U_(U)Inside rear view mirror . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 194
Sun visors . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 540
Vanity mirrors . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 540
Interior lights
*1, 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 524, 525
Personal lights
*2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 524
Moon roof switches
*3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 202
“SOS” button
*3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 559
Garage door opener switches
*3. . . . . . . . . . . . . . . . . . . . . . P. 552
*1: The illustration shows the front, but they are also equipped in the rear.
*2: For vehicles without moon roof, the switch shape may differ.
*3: If equipped
1
2
3
4
5
6
7
