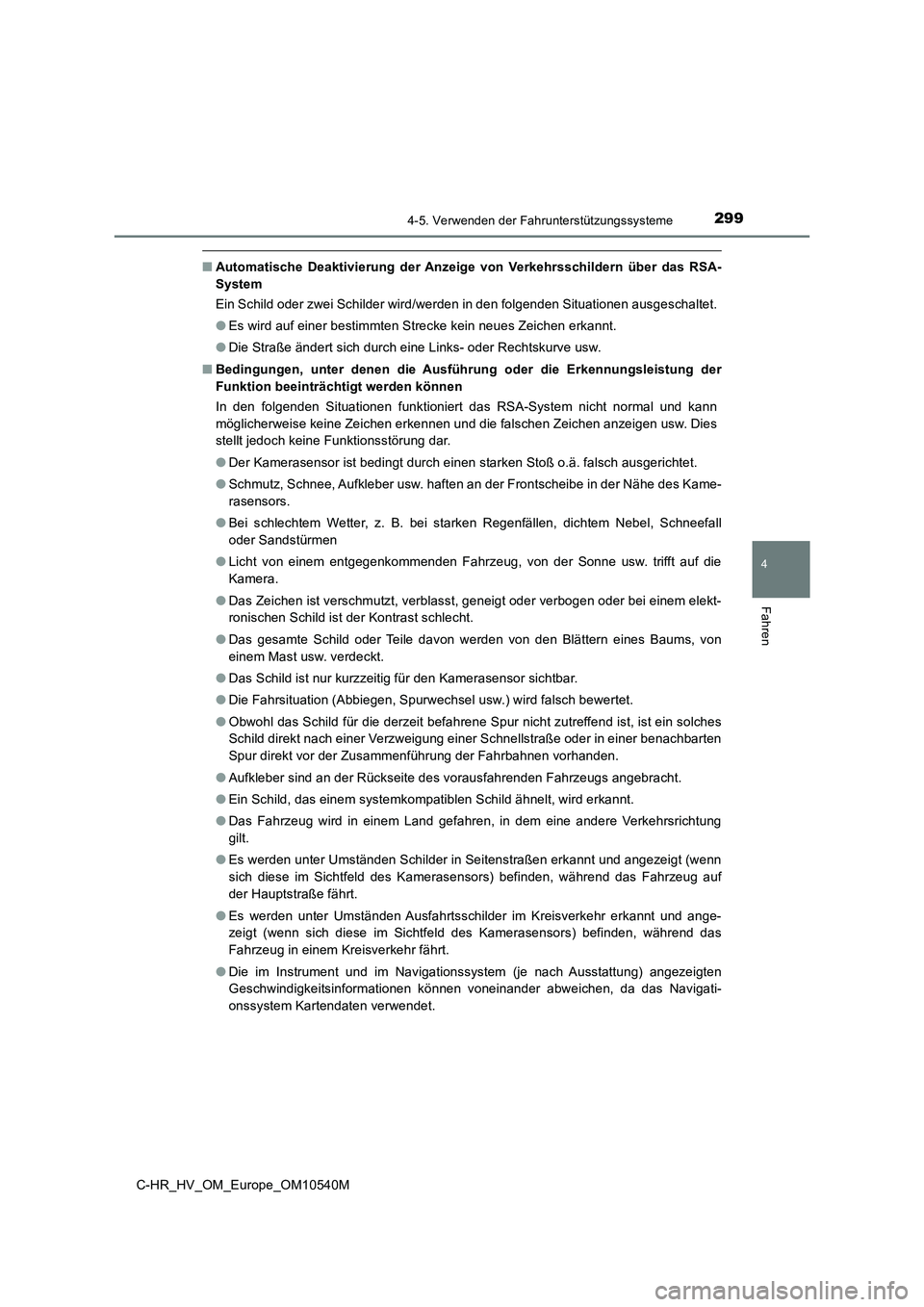

2994-5. Verwenden der Fahrunterstützungssysteme
4
Fahren
C-HR_HV_OM_Europe_OM10540M
■Automatische Deaktivierung der Anzeige von Verkehrsschildern über das RSA-
System
Ein Schild oder zwei Schilder wird/werden in den folgenden Situationen ausgeschaltet.
● Es wird auf einer bestimmten Strecke kein neues Zeichen erkannt.
● Die Straße ändert sich durch eine Links- oder Rechtskurve usw.
■ Bedingungen, unter denen die Ausführung oder die Erkennungsleistung der
Funktion beeinträchtigt werden können
In den folgenden Situationen funktioniert das RSA-System nicht normal und kann
möglicherweise keine Zeichen erkennen und die falschen Zeichen anzeigen usw. Dies
stellt jedoch keine Funktionsstörung dar.
● Der Kamerasensor ist bedingt durch einen starken Stoß o.ä. falsch ausgerichtet.
● Schmutz, Schnee, Aufkleber usw. haften an der Frontscheibe in der Nähe des Kame-
rasensors.
● Bei schlechtem Wetter, z. B. bei starken Regenfällen, dichtem Nebel, Schneefall
oder Sandstürmen
● Licht von einem entgegenkommenden Fahrzeug, von der Sonne usw. trifft auf die
Kamera.
● Das Zeichen ist verschmutzt, verblasst, geneigt oder verbogen oder bei einem elekt-
ronischen Schild ist der Kontrast schlecht.
● Das gesamte Schild oder Teile davon werden von den Blättern eines Baums, von
einem Mast usw. verdeckt.
● Das Schild ist nur kurzzeitig für den Kamerasensor sichtbar.
● Die Fahrsituation (Abbiegen, Spurwechsel usw.) wird falsch bewertet.
● Obwohl das Schild für die derzeit befahrene Spur nicht zutreffend ist, ist ein solches
Schild direkt nach einer Verzweigung einer Schnellstraße oder in einer benachbarten
Spur direkt vor der Zusammenführung der Fahrbahnen vorhanden.
● Aufkleber sind an der Rückseite des vorausfahrenden Fahrzeugs angebracht.
● Ein Schild, das einem systemkompatiblen Schild ähnelt, wird erkannt.
● Das Fahrzeug wird in einem Land gefahren, in dem eine andere Verkehrsrichtung
gilt.
● Es werden unter Umständen Schilder in Seitenstraßen erkannt und angezeigt (wenn
sich diese im Sichtfeld des Kamerasensors) befinden, während das Fahrzeug auf
der Hauptstraße fährt.
● Es werden unter Umständen Ausfahrtsschilder im Kreisverkehr erkannt und ange-
zeigt (wenn sich diese im Sichtfeld des Kamerasensors) befinden, während das
Fahrzeug in einem Kreisverkehr fährt.
● Die im Instrument und im Navigationssystem (je nach Ausstattung) angezeigten
Geschwindigkeitsinformationen können voneinander abweichen, da das Navigati-
onssystem Kartendaten verwendet.

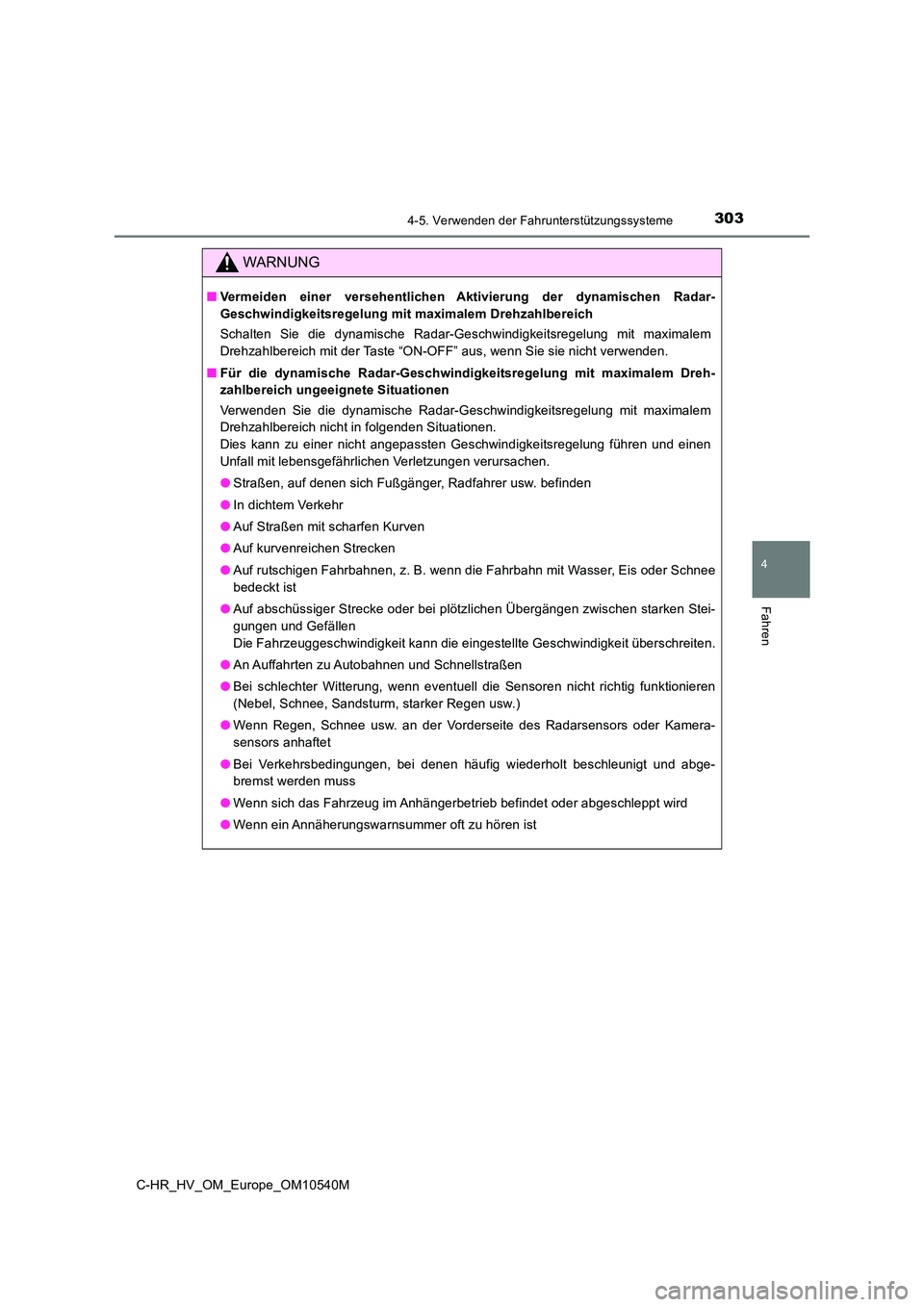

3034-5. Verwenden der Fahrunterstützungssysteme
4
Fahren
C-HR_HV_OM_Europe_OM10540M
WARNUNG
■Vermeiden einer versehentlichen Aktivierung der dynamischen Radar-
Geschwindigkeitsregelung mit maximalem Drehzahlbereich
Schalten Sie die dynamische Radar-Geschwindigkeitsregelung mit maximalem
Drehzahlbereich mit der Taste “ON-OFF” aus, wenn Sie sie nicht verwenden.
■ Für die dynamische Radar-Geschwindigkeitsregelung mit maximalem Dreh-
zahlbereich ungeeignete Situationen
Verwenden Sie die dynamische Radar-Geschwindigkeitsregelung mit maximalem
Drehzahlbereich nicht in folgenden Situationen.
Dies kann zu einer nicht angepassten Geschwindigkeitsregelung führen und einen
Unfall mit lebensgefährlichen Verletzungen verursachen.
● Straßen, auf denen sich Fußgänger, Radfahrer usw. befinden
● In dichtem Verkehr
● Auf Straßen mit scharfen Kurven
● Auf kurvenreichen Strecken
● Auf rutschigen Fahrbahnen, z. B. wenn die Fahrbahn mit Wasser, Eis oder Schnee
bedeckt ist
● Auf abschüssiger Strecke oder bei plötzlichen Übergängen zwischen starken Stei-
gungen und Gefällen
Die Fahrzeuggeschwindigkeit kann die eingestellte Geschwindigkeit überschreiten.
● An Auffahrten zu Autobahnen und Schnellstraßen
● Bei schlechter Witterung, wenn eventuell die Sensoren nicht richtig funktionieren
(Nebel, Schnee, Sandsturm, starker Regen usw.)
● Wenn Regen, Schnee usw. an der Vorderseite des Radarsensors oder Kamera-
sensors anhaftet
● Bei Verkehrsbedingungen, bei denen häufig wiederholt beschleunigt und abge-
bremst werden muss
● Wenn sich das Fahrzeug im Anhängerbetrieb befindet oder abgeschleppt wird
● Wenn ein Annäherungswarnsummer oft zu hören ist

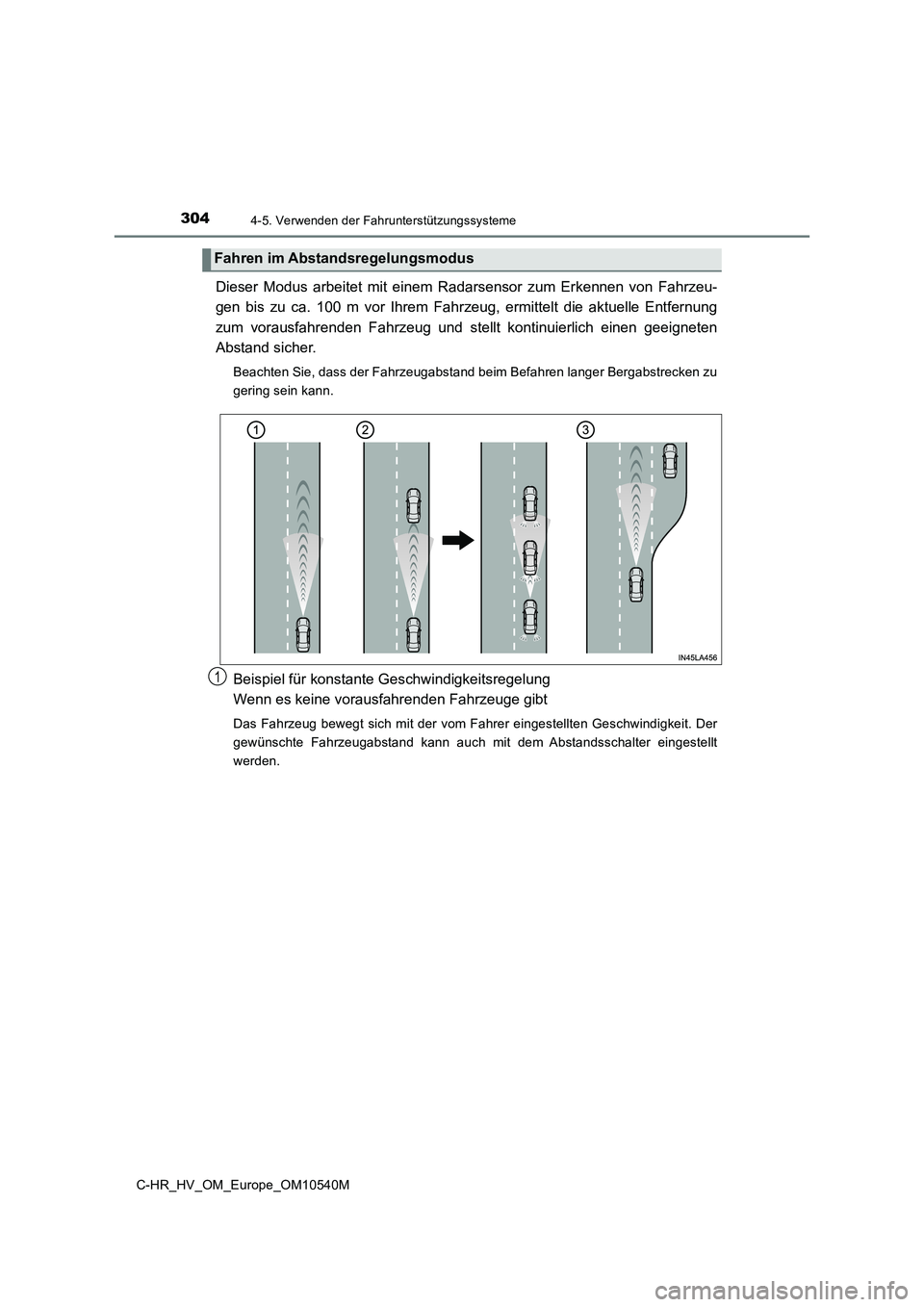

3044-5. Verwenden der Fahrunterstützungssysteme
C-HR_HV_OM_Europe_OM10540M
Dieser Modus arbeitet mit einem Radarsensor zum Erkennen von Fahrzeu-
gen bis zu ca. 100 m vor Ihrem Fahrzeug, ermittelt die aktuelle Entfernung
zum vorausfahrenden Fahrzeug und stellt kontinuierlich einen geeigneten
Abstand sicher.
Beachten Sie, dass der Fahrzeugabstand beim Befahren langer Bergabstrecken zu
gering sein kann.
Beispiel für konstante Geschwindigkeitsregelung
Wenn es keine vorausfahrenden Fahrzeuge gibt
Das Fahrzeug bewegt sich mit der vom Fahrer eingestellten Geschwindigkeit. Der
gewünschte Fahrzeugabstand kann auch mit dem Abstandsschalter eingestellt
werden.
Fahren im Abstandsregelungsmodus
1

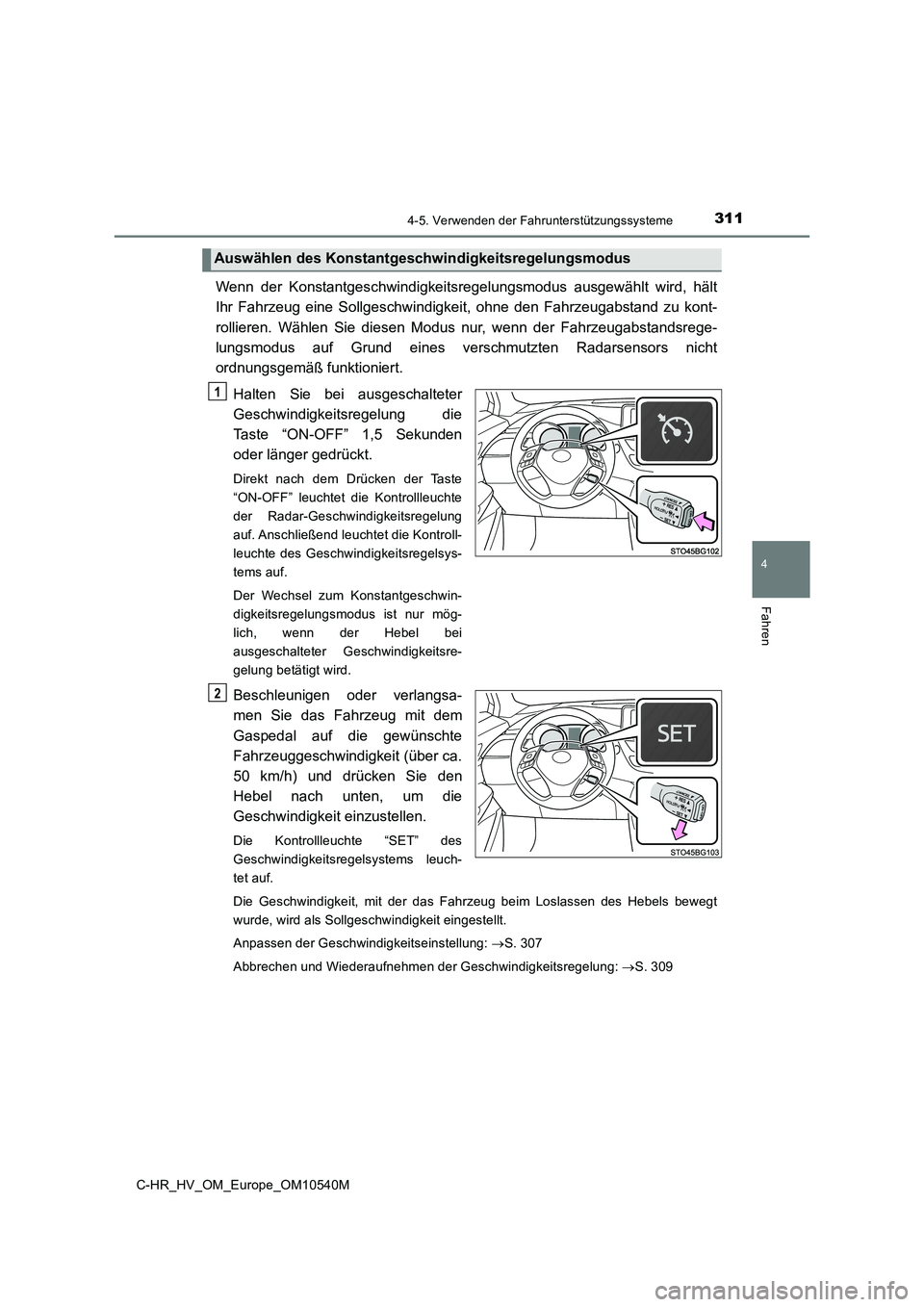

3114-5. Verwenden der Fahrunterstützungssysteme
4
Fahren
C-HR_HV_OM_Europe_OM10540M
Wenn der Konstantgeschwindigkeitsregelungsmodus ausgewählt wird, hält
Ihr Fahrzeug eine Sollgeschwindigkeit, ohne den Fahrzeugabstand zu kont-
rollieren. Wählen Sie diesen Modus nur, wenn der Fahrzeugabstandsrege-
lungsmodus auf Grund eines verschmutzten Radarsensors nicht
ordnungsgemäß funktioniert.
Halten Sie bei ausgeschalteter
Geschwindigkeitsregelung die
Taste “ON-OFF” 1,5 Sekunden
oder länger gedrückt.
Direkt nach dem Drücken der Taste
“ON-OFF” leuchtet die Kontrollleuchte
der Radar-Geschwindigkeitsregelung
auf. Anschließend leuchtet die Kontroll-
leuchte des Geschwindigkeitsregelsys-
tems auf.
Der Wechsel zum Konstantgeschwin-
digkeitsregelungsmodus ist nur mög-
lich, wenn der Hebel bei
ausgeschalteter Geschwindigkeitsre-
gelung betätigt wird.
Beschleunigen oder verlangsa-
men Sie das Fahrzeug mit dem
Gaspedal auf die gewünschte
Fahrzeuggeschwindigkeit (über ca.
50 km/h) und drücken Sie den
Hebel nach unten, um die
Geschwindigkeit einzustellen.
Die Kontrollleuchte “SET” des
Geschwindigkeitsregelsystems leuch-
tet auf.
Die Geschwindigkeit, mit der das Fahrzeug beim Loslassen des Hebels bewegt
wurde, wird als Sollgeschwindigkeit eingestellt.
Anpassen der Geschwindigkeitseinstellung: S. 307
Abbrechen und Wiederaufnehmen der Geschwindigkeitsregelung: S. 309
Auswählen des Konstantgeschwindigkeitsregelungsmodus
1
2

3124-5. Verwenden der Fahrunterstützungssysteme
C-HR_HV_OM_Europe_OM10540M
■Voraussetzungen für die Aktivierung der dynamischen Radar-Geschwindigkeits-
regelung mit maximalem Drehzahlbereich
● Der Schalthebel befindet sich in der Stellung D.
● Die Fahrzeuggeschwindigkeit beträgt mehr als 50 km/h.
Wenn jedoch ein vorausfahrendes Fahrzeug erkannt wird, kann die dynamische
Radar-Geschwindigkeitsregelung mit maximalem Drehzahlbereich aktiviert werden,
auch wenn die Fahrzeuggeschwindigkeit ca. 50 km/h oder weniger beträgt.
■ Beschleunigen nach dem Einstellen der Fahrzeuggeschwindigkeit
Das Fahrzeug kann mit dem Gaspedal beschleunigt werden. Nach der Beschleuni-
gung wird die festgelegte Geschwindigkeit wieder aufgenommen. Im Fahrzeugab-
standsregelungsmodus kann die Fahrzeuggeschwindigkeit jedoch unter die
eingestellte Geschwindigkeit sinken, damit der Abstand zum vorausfahrenden Fahr-
zeug beibehalten wird.
■ Automatisches Deaktivieren des Fahrzeugabstandsregelungsmodus
In den folgenden Situationen wird der Fahrzeugabstandsregelungsmodus automatisch
abgebrochen.
● Die tatsächliche Fahrzeuggeschwindigkeit fällt unter ca. 40 km/h und es ist kein vor-
ausfahrendes Fahrzeug vorhanden.
● Das vorausfahrende Fahrzeug verlässt die Fahrspur, wenn Ihr Fahrzeug mit einer
Geschwindigkeit von weniger als ca. 40 km/h hinterherfährt. Andernfalls kann der
Sensor das Fahrzeug nicht ordnungsgemäß erkennen.
● VSC wird aktiviert.
● TRC wird für einen bestimmten Zeitraum aktiviert.
● Wenn das VSC- oder das TRC-System mit dem VSC OFF-Schalter ausgeschaltet
wird.
● Der Sensor ist durch einen Gegenstand oder Fremdkörper verdeckt und kann des-
halb keine korrekte Erkennung durchführen.
● Die Pre-Collision-Bremsfunktion ist aktiviert.
● Die Feststellbremse ist angezogen.
● Bei starkem Gefälle wird das Fahrzeug von der Systemsteuerung angehalten.
● Folgendes wurde festgestellt, als das Fahrzeug von der Systemsteuerung angehal-
ten wurde:
• Der Fahrer hat den Sicherheitsgurt nicht angelegt.
• Die Fahrertür wurde geöffnet.
• Das Fahrzeug wurde ca. 3 Minuten angehalten.
Wenn der Fahrzeugabstandsregelungsmodus aus einem beliebigen Grund automa-
tisch abgebrochen wird, kann eine Funktionsstörung im System vorliegen. Wenden
Sie sich an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder
einen anderen kompetenten Fachbetrieb.

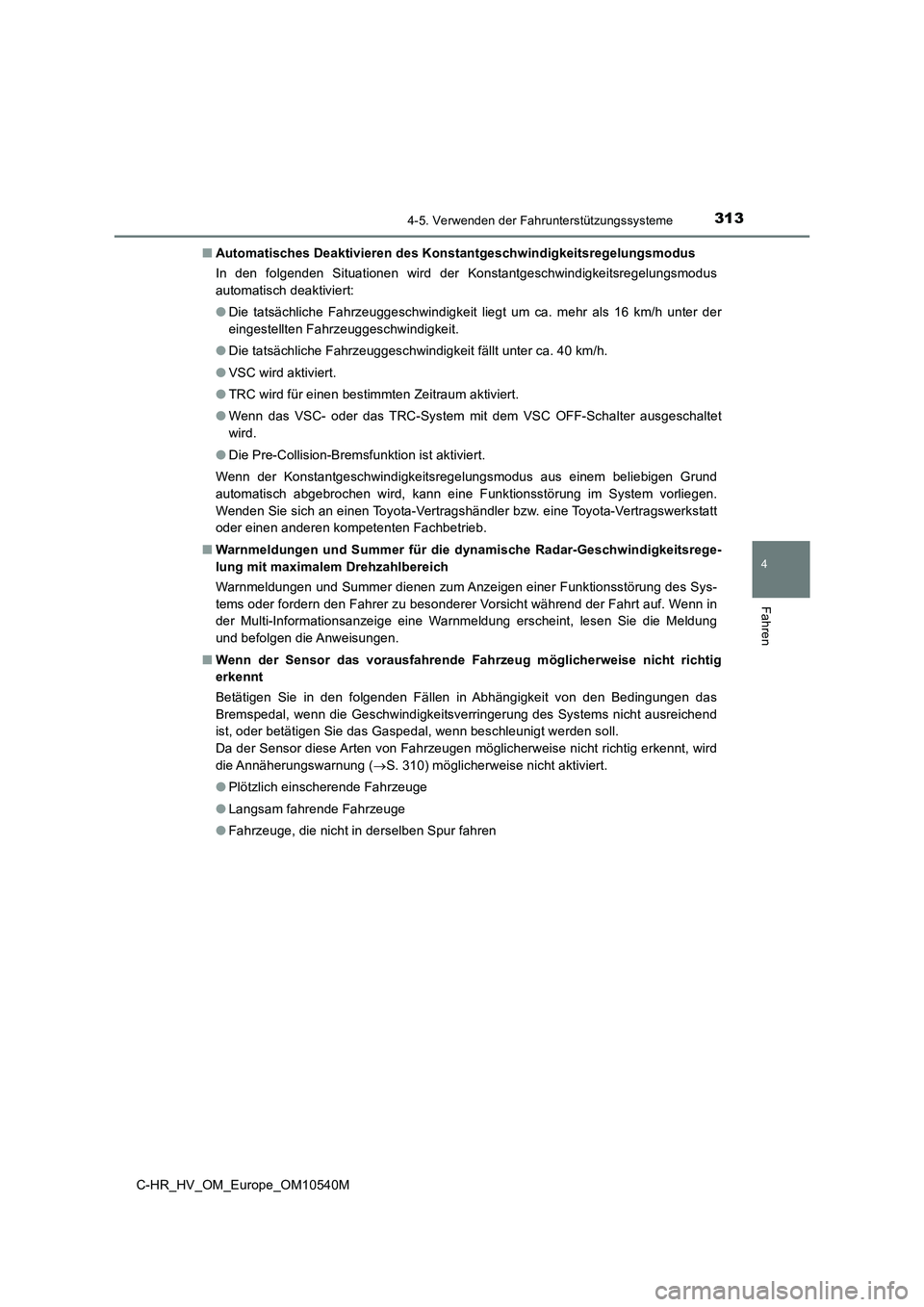

3134-5. Verwenden der Fahrunterstützungssysteme
4
Fahren
C-HR_HV_OM_Europe_OM10540M
■ Automatisches Deaktivieren des Konstantgeschwindigkeitsregelungsmodus
In den folgenden Situationen wird der Konstantgeschwindigkeitsregelungsmodus
automatisch deaktiviert:
● Die tatsächliche Fahrzeuggeschwindigkeit liegt um ca. mehr als 16 km/h unter der
eingestellten Fahrzeuggeschwindigkeit.
● Die tatsächliche Fahrzeuggeschwindigkeit fällt unter ca. 40 km/h.
● VSC wird aktiviert.
● TRC wird für einen bestimmten Zeitraum aktiviert.
● Wenn das VSC- oder das TRC-System mit dem VSC OFF-Schalter ausgeschaltet
wird.
● Die Pre-Collision-Bremsfunktion ist aktiviert.
Wenn der Konstantgeschwindigkeitsregelungsmodus aus einem beliebigen Grund
automatisch abgebrochen wird, kann eine Funktionsstörung im System vorliegen.
Wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt
oder einen anderen kompetenten Fachbetrieb.
■ Warnmeldungen und Summer für die dynamische Radar-Geschwindigkeitsrege-
lung mit maximalem Drehzahlbereich
Warnmeldungen und Summer dienen zum Anzeigen einer Funktionsstörung des Sys-
tems oder fordern den Fahrer zu besonderer Vorsicht während der Fahrt auf. Wenn in
der Multi-Informationsanzeige eine Warnmeldung erscheint, lesen Sie die Meldung
und befolgen die Anweisungen.
■ Wenn der Sensor das vorausfahrende Fahrzeug möglicherweise nicht richtig
erkennt
Betätigen Sie in den folgenden Fällen in Abhängigkeit von den Bedingungen das
Bremspedal, wenn die Geschwindigkeitsverringerung des Systems nicht ausreichend
ist, oder betätigen Sie das Gaspedal, wenn beschleunigt werden soll.
Da der Sensor diese Arten von Fahrzeugen möglicherweise nicht richtig erkennt, wird
die Annäherungswarnung ( S. 310) möglicherweise nicht aktiviert.
● Plötzlich einscherende Fahrzeuge
● Langsam fahrende Fahrzeuge
● Fahrzeuge, die nicht in derselben Spur fahren

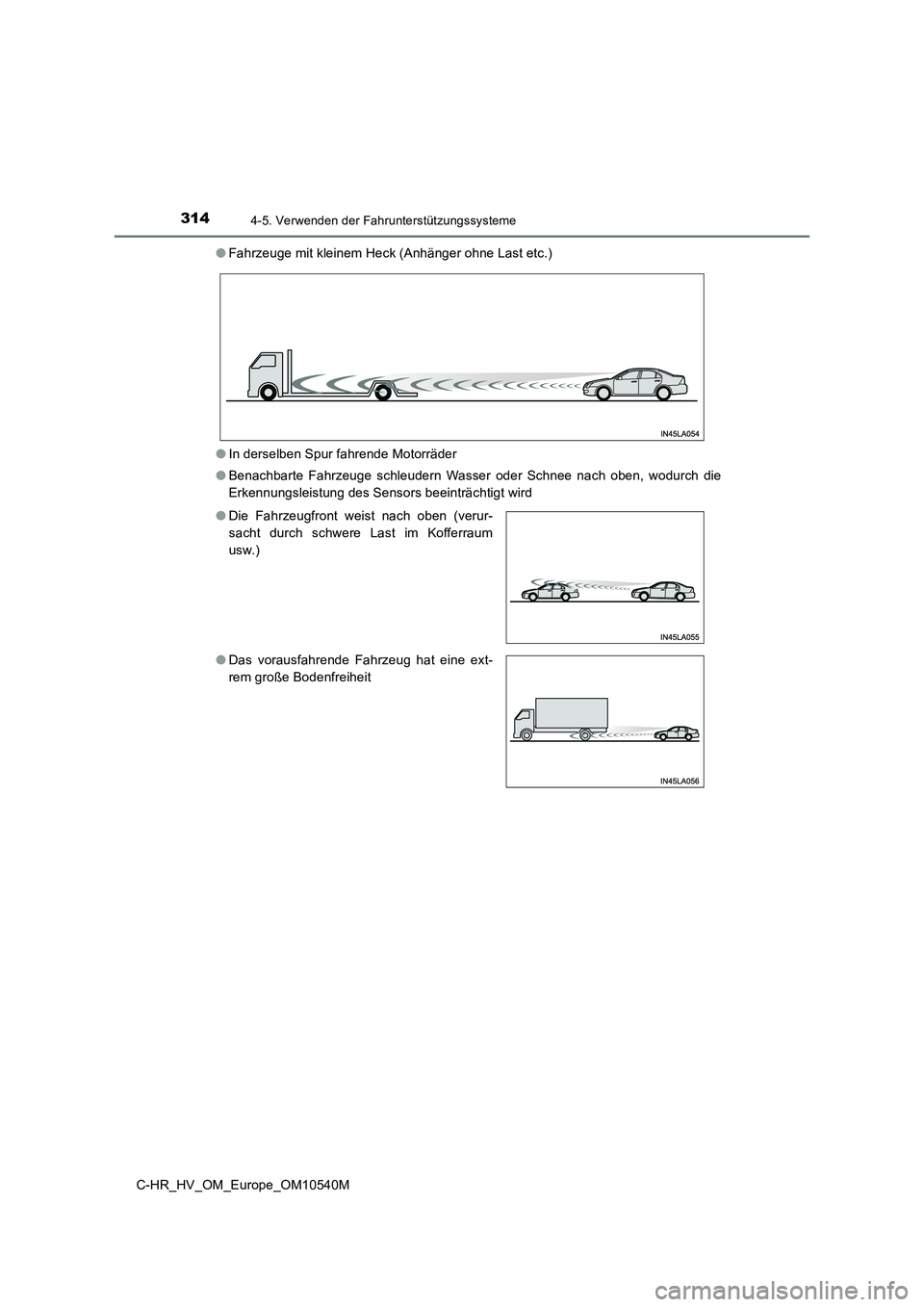

3144-5. Verwenden der Fahrunterstützungssysteme
C-HR_HV_OM_Europe_OM10540M
● Fahrzeuge mit kleinem Heck (Anhänger ohne Last etc.)
● In derselben Spur fahrende Motorräder
● Benachbarte Fahrzeuge schleudern Wasser oder Schnee nach oben, wodurch die
Erkennungsleistung des Sensors beeinträchtigt wird
● Die Fahrzeugfront weist nach oben (verur-
sacht durch schwere Last im Kofferraum
usw.)
● Das vorausfahrende Fahrzeug hat eine ext-
rem große Bodenfreiheit

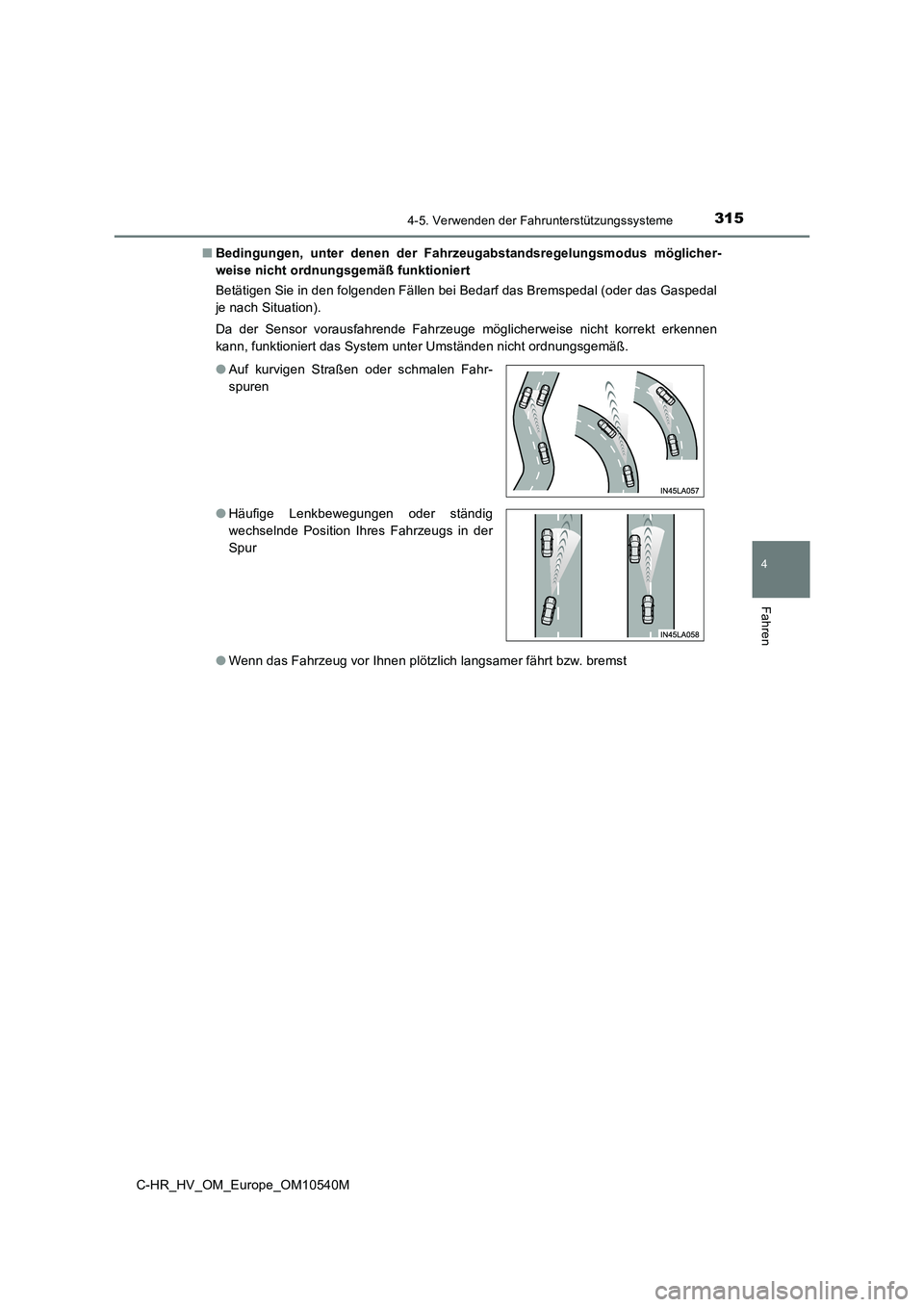

3154-5. Verwenden der Fahrunterstützungssysteme
4
Fahren
C-HR_HV_OM_Europe_OM10540M
■ Bedingungen, unter denen der Fahrzeugabstandsregelungsmodus möglicher-
weise nicht ordnungsgemäß funktioniert
Betätigen Sie in den folgenden Fällen bei Bedarf das Bremspedal (oder das Gaspedal
je nach Situation).
Da der Sensor vorausfahrende Fahrzeuge möglicherweise nicht korrekt erkennen
kann, funktioniert das System unter Umständen nicht ordnungsgemäß.
● Wenn das Fahrzeug vor Ihnen plötzlich langsamer fährt bzw. bremst
● Auf kurvigen Straßen oder schmalen Fahr-
spuren
● Häufige Lenkbewegungen oder ständig
wechselnde Position Ihres Fahrzeugs in der
Spur
