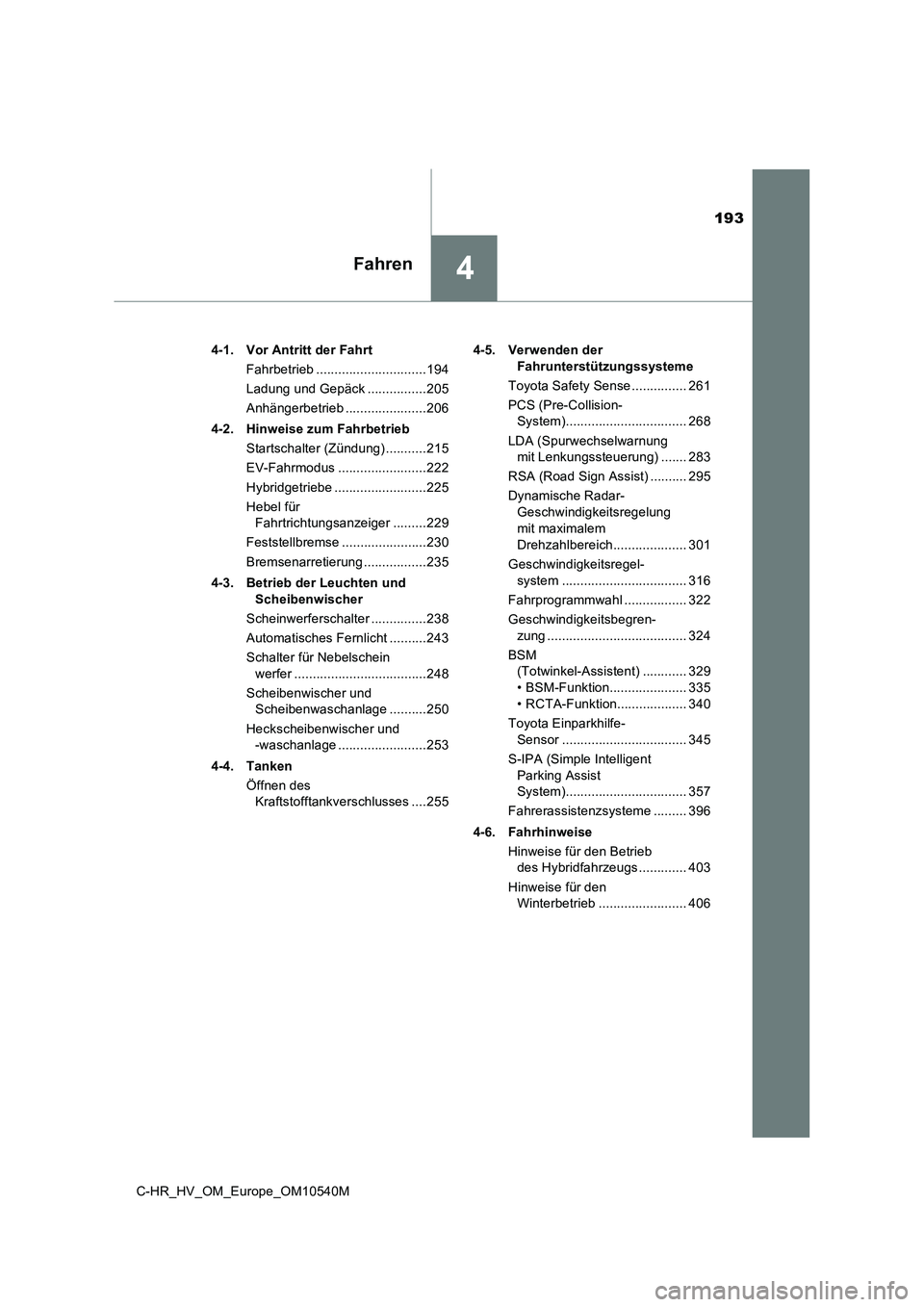

193
4Fahren
C-HR_HV_OM_Europe_OM10540M
4-1. Vor Antritt der Fahrt
Fahrbetrieb ..............................194
Ladung und Gepäck ................205
Anhängerbetrieb ......................206
4-2. Hinweise zum Fahrbetrieb
Startschalter (Zündung) ...........215
EV-Fahrmodus ........................222
Hybridgetriebe .........................225
Hebel für
Fahrtrichtungsanzeiger .........229
Feststellbremse .......................230
Bremsenarretierung .................235
4-3. Betrieb der Leuchten und
Scheibenwischer
Scheinwerferschalter ...............238
Automatisches Fernlicht ..........243
Schalter für Nebelschein
werfer ....................................248
Scheibenwischer und
Scheibenwaschanlage ..........250
Heckscheibenwischer und
-waschanlage ........................253
4-4. Tanken
Öffnen des
Kraftstofftankverschlusses .... 255
4-5. Verwenden der
Fahrunterstützungssysteme
Toyota Safety Sense ............... 261
PCS (Pre-Collision-
System)................................. 268
LDA (Spurwechselwarnung
mit Lenkungssteuerung) ....... 283
RSA (Road Sign Assist) .......... 295
Dynamische Radar-
Geschwindigkeitsregelung
mit maximalem
Drehzahlbereich.................... 301
Geschwindigkeitsregel-
system .................................. 316
Fahrprogrammwahl ................. 322
Geschwindigkeitsbegren-
zung ...................................... 324
BSM
(Totwinkel-Assistent) ............ 329
• BSM-Funktion..................... 335
• RCTA-Funktion................... 340
Toyota Einparkhilfe-
Sensor .................................. 345
S-IPA (Simple Intelligent
Parking Assist
System)................................. 357
Fahrerassistenzsysteme ......... 396
4-6. Fahrhinweise
Hinweise für den Betrieb
des Hybridfahrzeugs ............. 403
Hinweise für den
Winterbetrieb ........................ 406

2414-3. Betrieb der Leuchten und Scheibenwischer
4
Fahren
C-HR_HV_OM_Europe_OM10540M

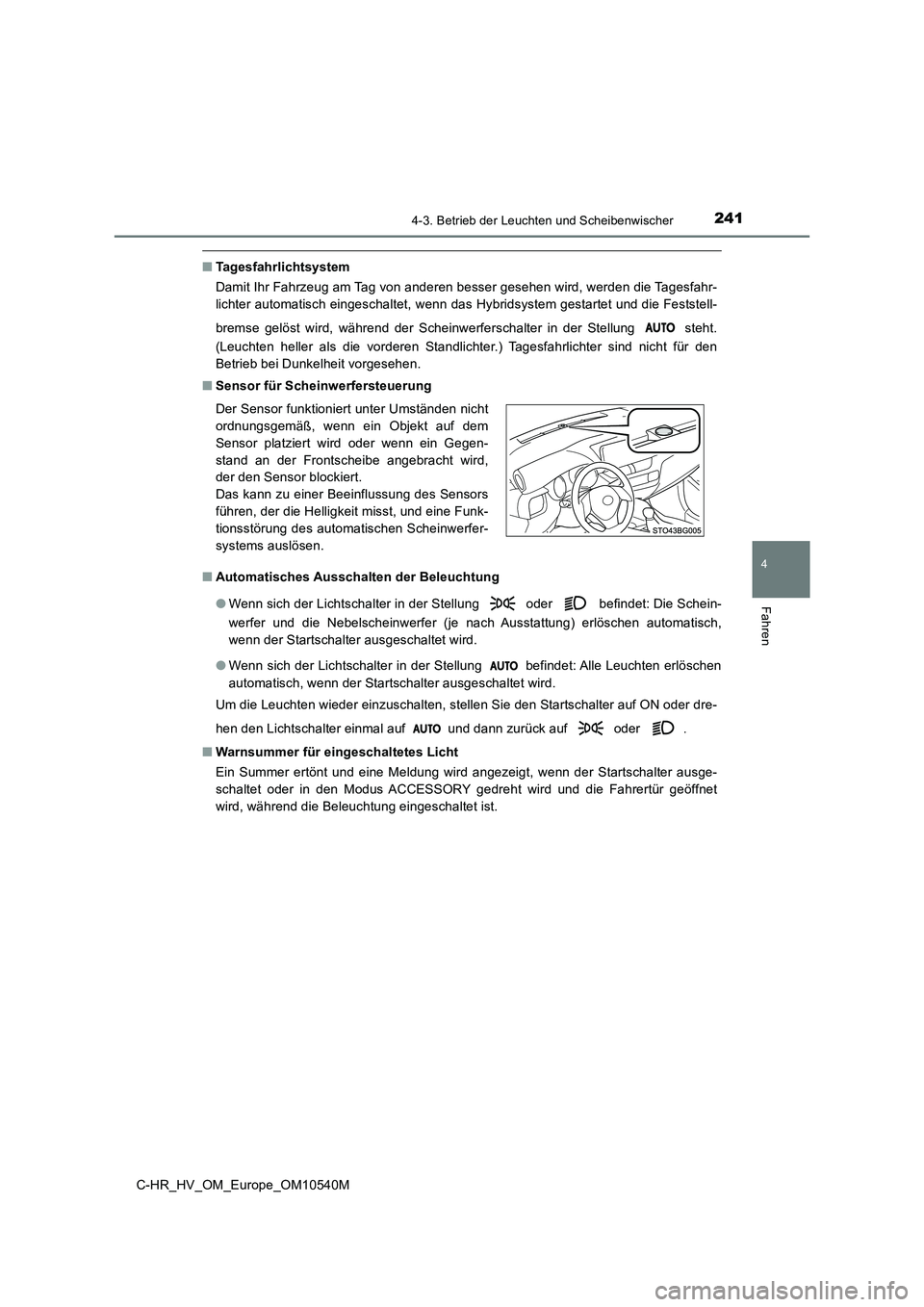

■Tagesfahrlichtsystem
Damit Ihr Fahrzeug am Tag von anderen besser gesehen wird, werden die Tagesfahr-
lichter automatisch eingeschaltet, wenn das Hybridsystem gestartet und die Feststell-
bremse gelöst wird, während der Scheinwerferschalter in der Stellung steht.
(Leuchten heller als die vorderen Standlichter.) Tagesfahrlichter sind nicht für den
Betrieb bei Dunkelheit vorgesehen.
■ Sensor für Scheinwerfersteuerung
■ Automatisches Ausschalten der Beleuchtung
● Wenn sich der Lichtschalter in der Stellung oder befindet: Die Schein-
werfer und die Nebelscheinwerfer (je nach Ausstattung) erlöschen automatisch,
wenn der Startschalter ausgeschaltet wird.
● Wenn sich der Lichtschalter in der Stellung befindet: Alle Leuchten erlöschen
automatisch, wenn der Startschalter ausgeschaltet wird.
Um die Leuchten wieder einzuschalten, stellen Sie den Startschalter auf ON oder dre-
hen den Lichtschalter einmal auf und dann zurück auf oder .
■ Warnsummer für eingeschaltetes Licht
Ein Summer ertönt und eine Meldung wird angezeigt, wenn der Startschalter ausge-
schaltet oder in den Modus ACCESSORY gedreht wird und die Fahrertür geöffnet
wird, während die Beleuchtung eingeschaltet ist.
Der Sensor funktioniert unter Umständen nicht
ordnungsgemäß, wenn ein Objekt auf dem
Sensor platziert wird oder wenn ein Gegen-
stand an der Frontscheibe angebracht wird,
der den Sensor blockiert.
Das kann zu einer Beeinflussung des Sensors
führen, der die Helligkeit misst, und eine Funk-
tionsstörung des automatischen Scheinwerfer-
systems auslösen.

2424-3. Betrieb der Leuchten und Scheibenwischer
C-HR_HV_OM_Europe_OM10540M

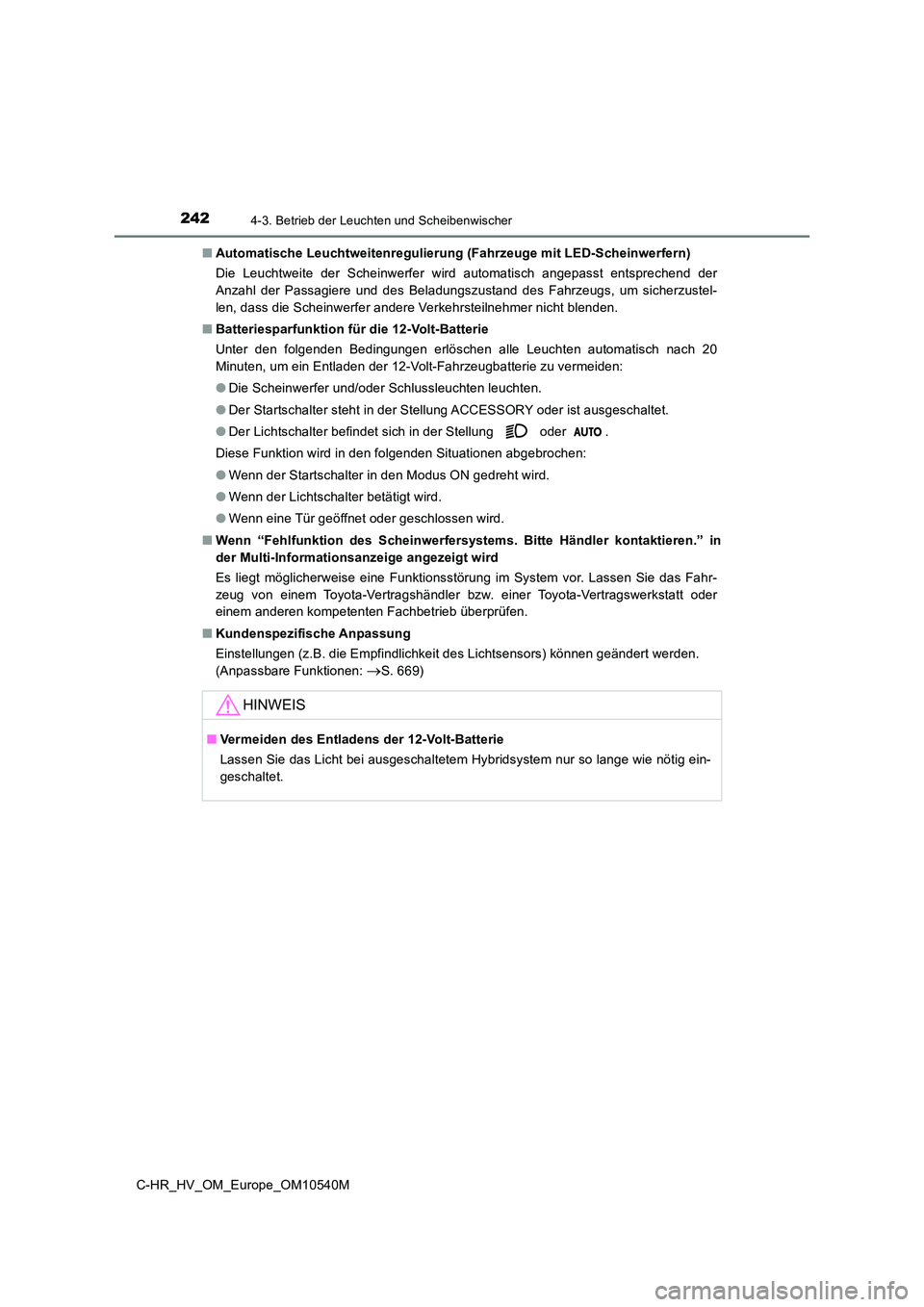

■ Automatische Leuchtweitenregulierung (Fahrzeuge mit LED-Scheinwerfern)
Die Leuchtweite der Scheinwerfer wird automatisch angepasst entsprechend der
Anzahl der Passagiere und des Beladungszustand des Fahrzeugs, um sicherzustel-
len, dass die Scheinwerfer andere Verkehrsteilnehmer nicht blenden.
■ Batteriesparfunktion für die 12-Volt-Batterie
Unter den folgenden Bedingungen erlöschen alle Leuchten automatisch nach 20
Minuten, um ein Entladen der 12-Volt-Fahrzeugbatterie zu vermeiden:
● Die Scheinwerfer und/oder Schlussleuchten leuchten.
● Der Startschalter steht in der Stellung ACCESSORY oder ist ausgeschaltet.
● Der Lichtschalter befindet sich in der Stellung oder .
Diese Funktion wird in den folgenden Situationen abgebrochen:
● Wenn der Startschalter in den Modus ON gedreht wird.
● Wenn der Lichtschalter betätigt wird.
● Wenn eine Tür geöffnet oder geschlossen wird.
■ Wenn “Fehlfunktion des Scheinwerfersystems. Bitte Händler kontaktieren.” in
der Multi-Informationsanzeige angezeigt wird
Es liegt möglicherweise eine Funktionsstörung im System vor. Lassen Sie das Fahr-
zeug von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder
einem anderen kompetenten Fachbetrieb überprüfen.
■ Kundenspezifische Anpassung
Einstellungen (z.B. die Empfindlichkeit des Lichtsensors) können geändert werden.
(Anpassbare Funktionen: S. 669)
HINWEIS
■ Vermeiden des Entladens der 12-Volt-Batterie
Lassen Sie das Licht bei ausgeschaltetem Hybridsystem nur so lange wie nötig ein-
geschaltet.

243
4
4-3. Betrieb der Leuchten und Scheibenwischer
Fahren
C-HR_HV_OM_Europe_OM10540M

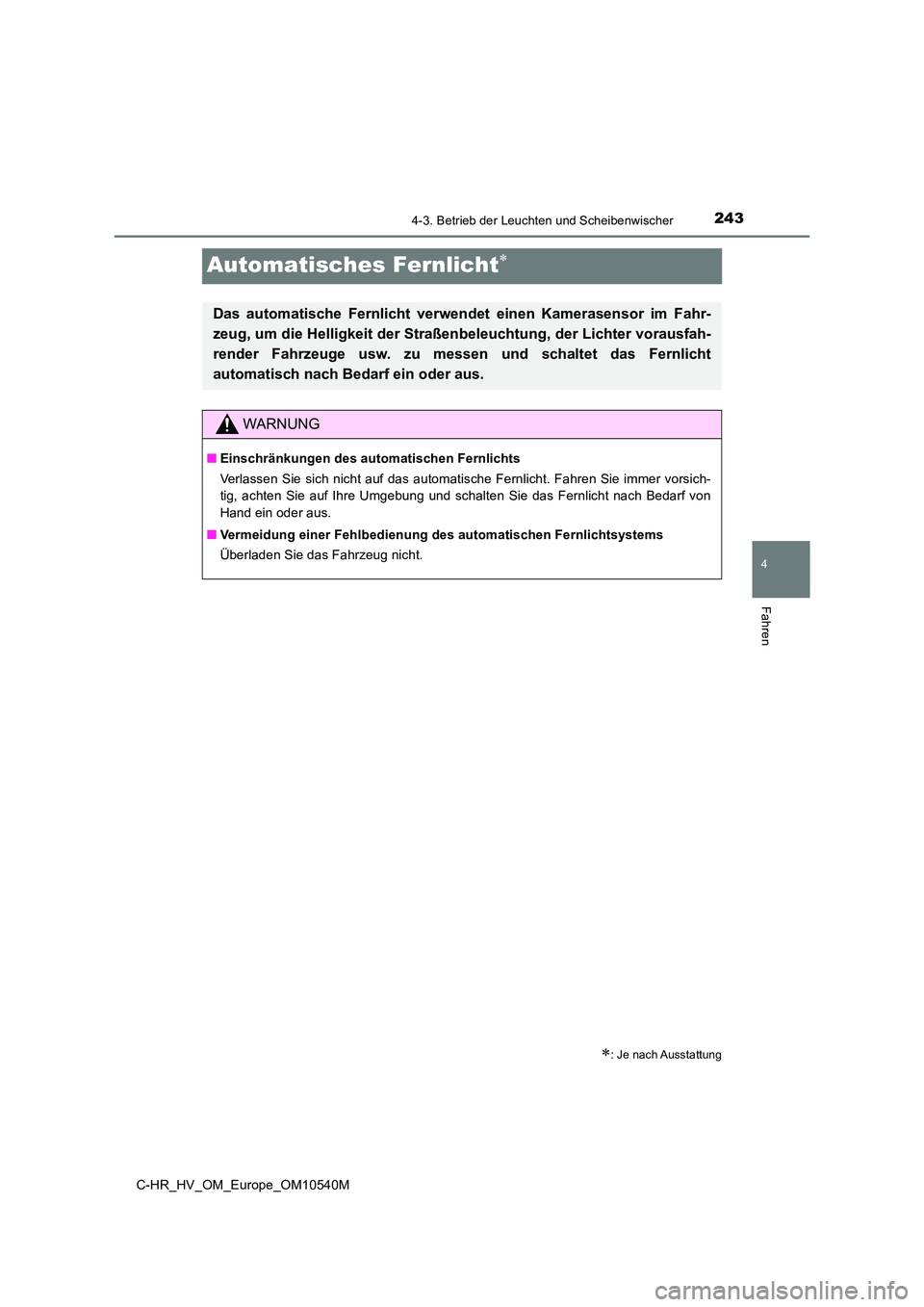

Automatisches Fernlicht
: Je nach Ausstattung
Das automatische Fernlicht verwendet einen Kamerasensor im Fahr-
zeug, um die Helligkeit der Straßenbeleuchtung, der Lichter vorausfah-
render Fahrzeuge usw. zu messen und schaltet das Fernlicht
automatisch nach Bedarf ein oder aus.
WARNUNG
■ Einschränkungen des automatischen Fernlichts
Verlassen Sie sich nicht auf das automatische Fernlicht. Fahren Sie immer vorsich-
tig, achten Sie auf Ihre Umgebung und schalten Sie das Fernlicht nach Bedarf von
Hand ein oder aus.
■ Vermeidung einer Fehlbedienung des automatischen Fernlichtsystems
Überladen Sie das Fahrzeug nicht.

2464-3. Betrieb der Leuchten und Scheibenwischer
C-HR_HV_OM_Europe_OM10540M

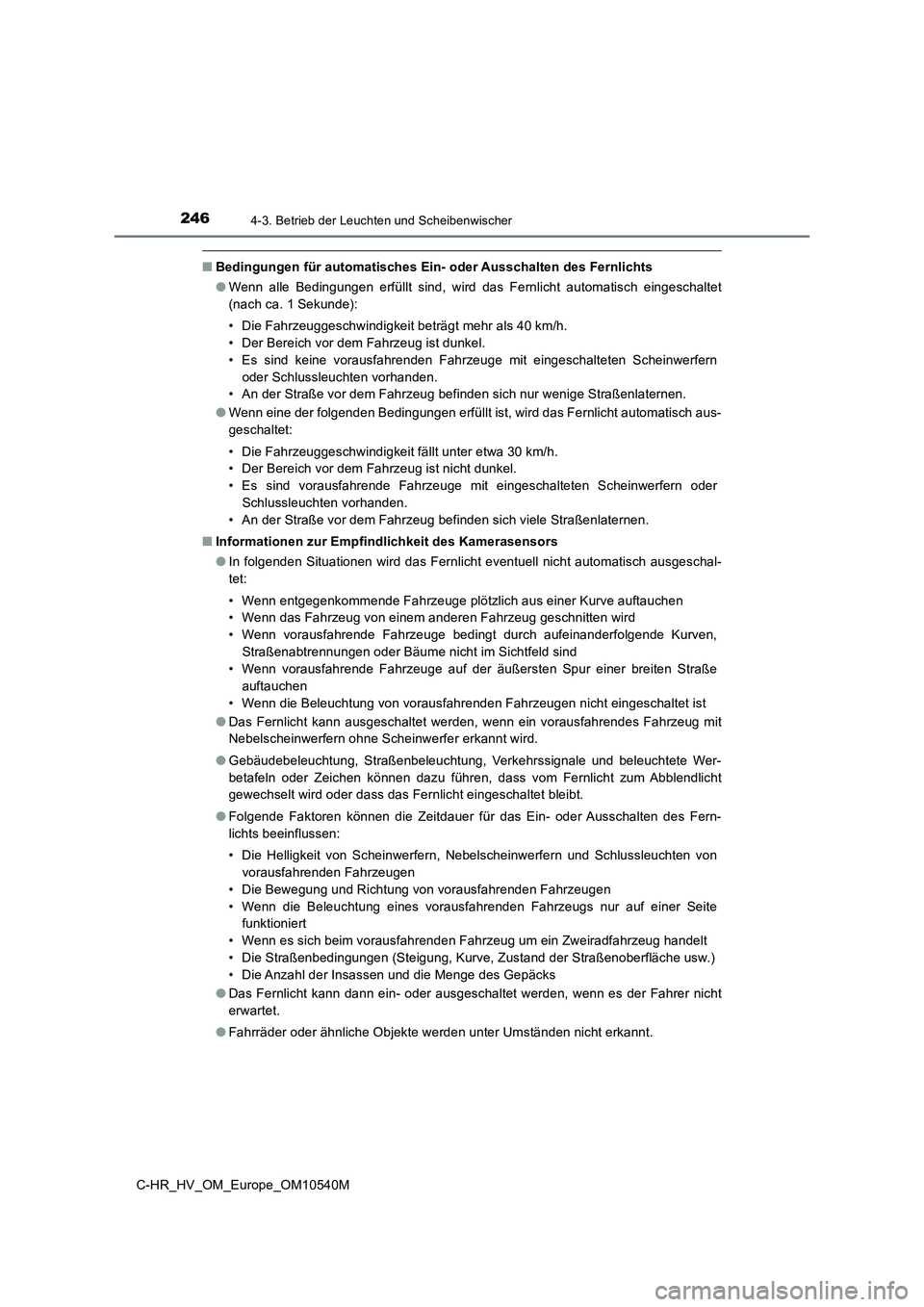

■Bedingungen für automatisches Ein- oder Ausschalten des Fernlichts
● Wenn alle Bedingungen erfüllt sind, wird das Fernlicht automatisch eingeschaltet
(nach ca. 1 Sekunde):
• Die Fahrzeuggeschwindigkeit beträgt mehr als 40 km/h.
• Der Bereich vor dem Fahrzeug ist dunkel.
• Es sind keine vorausfahrenden Fahrzeuge mit eingeschalteten Scheinwerfern
oder Schlussleuchten vorhanden.
• An der Straße vor dem Fahrzeug befinden sich nur wenige Straßenlaternen.
● Wenn eine der folgenden Bedingungen erfüllt ist, wird das Fernlicht automatisch aus-
geschaltet:
• Die Fahrzeuggeschwindigkeit fällt unter etwa 30 km/h.
• Der Bereich vor dem Fahrzeug ist nicht dunkel.
• Es sind vorausfahrende Fahrzeuge mit eingeschalteten Scheinwerfern oder
Schlussleuchten vorhanden.
• An der Straße vor dem Fahrzeug befinden sich viele Straßenlaternen.
■ Informationen zur Empfindlichkeit des Kamerasensors
● In folgenden Situationen wird das Fernlicht eventuell nicht automatisch ausgeschal-
tet:
• Wenn entgegenkommende Fahrzeuge plötzlich aus einer Kurve auftauchen
• Wenn das Fahrzeug von einem anderen Fahrzeug geschnitten wird
• Wenn vorausfahrende Fahrzeuge bedingt durch aufeinanderfolgende Kurven,
Straßenabtrennungen oder Bäume nicht im Sichtfeld sind
• Wenn vorausfahrende Fahrzeuge auf der äußersten Spur einer breiten Straße
auftauchen
• Wenn die Beleuchtung von vorausfahrenden Fahrzeugen nicht eingeschaltet ist
● Das Fernlicht kann ausgeschaltet werden, wenn ein vorausfahrendes Fahrzeug mit
Nebelscheinwerfern ohne Scheinwerfer erkannt wird.
● Gebäudebeleuchtung, Straßenbeleuchtung, Verkehrssignale und beleuchtete Wer-
betafeln oder Zeichen können dazu führen, dass vom Fernlicht zum Abblendlicht
gewechselt wird oder dass das Fernlicht eingeschaltet bleibt.
● Folgende Faktoren können die Zeitdauer für das Ein- oder Ausschalten des Fern-
lichts beeinflussen:
• Die Helligkeit von Scheinwerfern, Nebelscheinwerfern und Schlussleuchten von
vorausfahrenden Fahrzeugen
• Die Bewegung und Richtung von vorausfahrenden Fahrzeugen
• Wenn die Beleuchtung eines vorausfahrenden Fahrzeugs nur auf einer Seite
funktioniert
• Wenn es sich beim vorausfahrenden Fahrzeug um ein Zweiradfahrzeug handelt
• Die Straßenbedingungen (Steigung, Kurve, Zustand der Straßenoberfläche usw.)
• Die Anzahl der Insassen und die Menge des Gepäcks
● Das Fernlicht kann dann ein- oder ausgeschaltet werden, wenn es der Fahrer nicht
erwartet.
● Fahrräder oder ähnliche Objekte werden unter Umständen nicht erkannt.

2474-3. Betrieb der Leuchten und Scheibenwischer
4
Fahren
C-HR_HV_OM_Europe_OM10540M

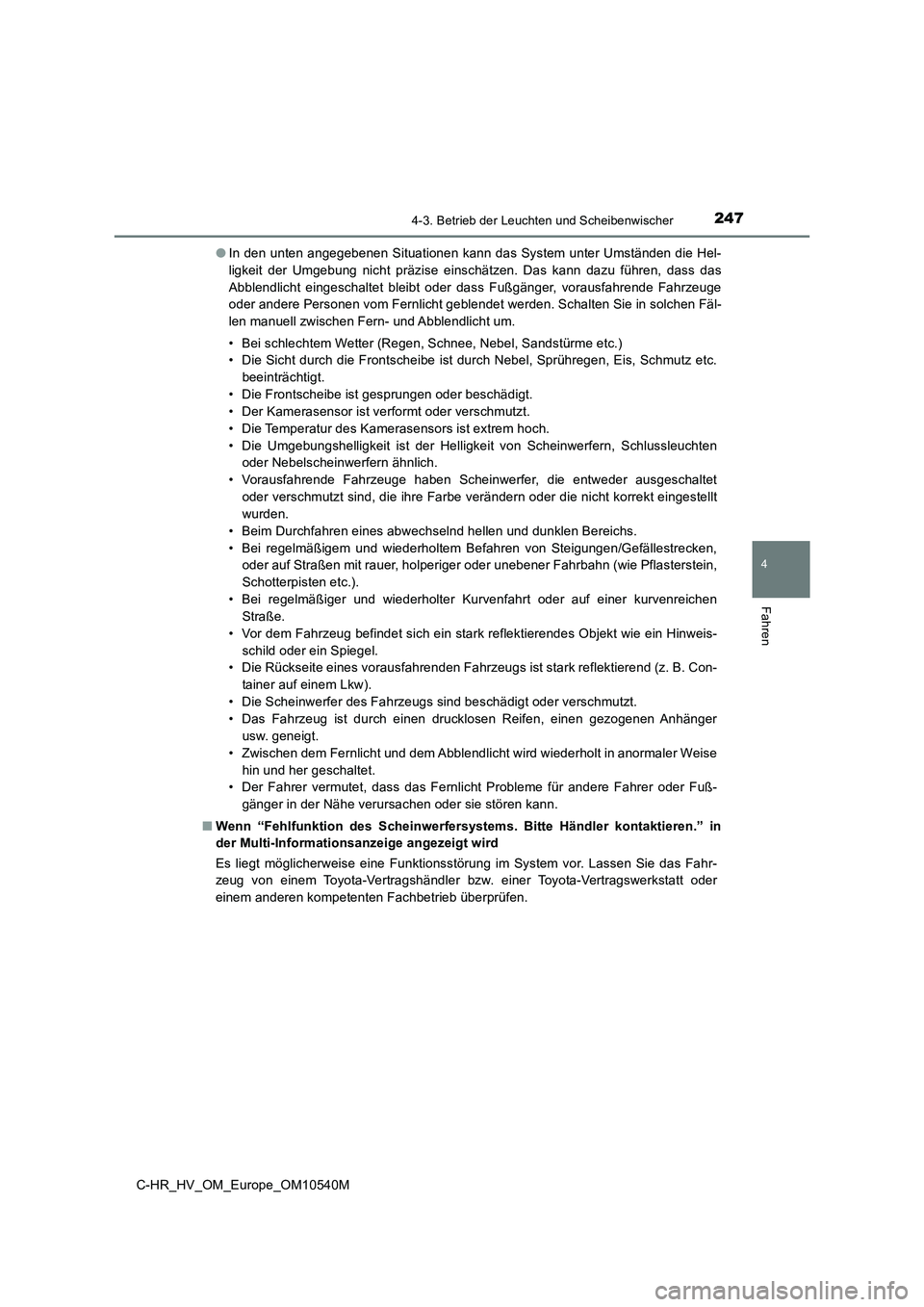

● In den unten angegebenen Situationen kann das System unter Umständen die Hel-
ligkeit der Umgebung nicht präzise einschätzen. Das kann dazu führen, dass das
Abblendlicht eingeschaltet bleibt oder dass Fußgänger, vorausfahrende Fahrzeuge
oder andere Personen vom Fernlicht geblendet werden. Schalten Sie in solchen Fäl-
len manuell zwischen Fern- und Abblendlicht um.
• Bei schlechtem Wetter (Regen, Schnee, Nebel, Sandstürme etc.)
• Die Sicht durch die Frontscheibe ist durch Nebel, Sprühregen, Eis, Schmutz etc.
beeinträchtigt.
• Die Frontscheibe ist gesprungen oder beschädigt.
• Der Kamerasensor ist verformt oder verschmutzt.
• Die Temperatur des Kamerasensors ist extrem hoch.
• Die Umgebungshelligkeit ist der Helligkeit von Scheinwerfern, Schlussleuchten
oder Nebelscheinwerfern ähnlich.
• Vorausfahrende Fahrzeuge haben Scheinwerfer, die entweder ausgeschaltet
oder verschmutzt sind, die ihre Farbe verändern oder die nicht korrekt eingestellt
wurden.
• Beim Durchfahren eines abwechselnd hellen und dunklen Bereichs.
• Bei regelmäßigem und wiederholtem Befahren von Steigungen/Gefällestrecken,
oder auf Straßen mit rauer, holperiger oder unebener Fahrbahn (wie Pflasterstein,
Schotterpisten etc.).
• Bei regelmäßiger und wiederholter Kurvenfahrt oder auf einer kurvenreichen
Straße.
• Vor dem Fahrzeug befindet sich ein stark reflektierendes Objekt wie ein Hinweis-
schild oder ein Spiegel.
• Die Rückseite eines vorausfahrenden Fahrzeugs ist stark reflektierend (z. B. Con-
tainer auf einem Lkw).
• Die Scheinwerfer des Fahrzeugs sind beschädigt oder verschmutzt.
• Das Fahrzeug ist durch einen drucklosen Reifen, einen gezogenen Anhänger
usw. geneigt.
• Zwischen dem Fernlicht und dem Abblendlicht wird wiederholt in anormaler Weise
hin und her geschaltet.
• Der Fahrer vermutet, dass das Fernlicht Probleme für andere Fahrer oder Fuß-
gänger in der Nähe verursachen oder sie stören kann.
■ Wenn “Fehlfunktion des Scheinwerfersystems. Bitte Händler kontaktieren.” in
der Multi-Informationsanzeige angezeigt wird
Es liegt möglicherweise eine Funktionsstörung im System vor. Lassen Sie das Fahr-
zeug von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder
einem anderen kompetenten Fachbetrieb überprüfen.

2504-3. Betrieb der Leuchten und Scheibenwischer
C-HR_HV_OM_Europe_OM10540M

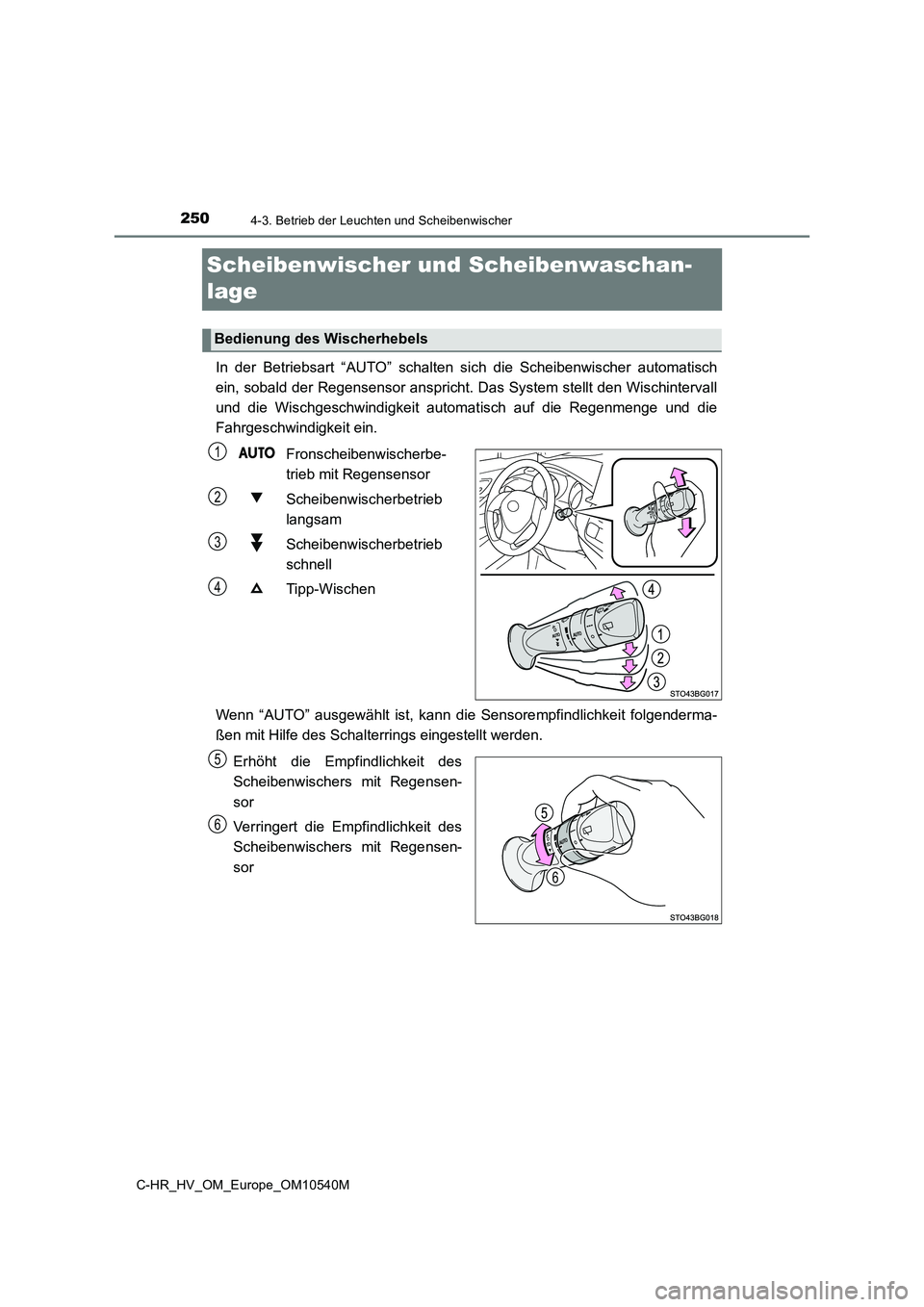

Scheibenwischer und Scheibenwaschan-
lage
In der Betriebsart “AUTO” schalten sich die Scheibenwischer automatisch
ein, sobald der Regensensor anspricht. Das System stellt den Wischintervall
und die Wischgeschwindigkeit automat isch auf die Regenmenge und die
Fahrgeschwindigkeit ein.
Fronscheibenwischerbe-
trieb mit Regensensor
Scheibenwischerbetrieb
langsam
Scheibenwischerbetrieb
schnell
Tipp-Wischen
Wenn “AUTO” ausgewählt ist, kann die Sensorempfindlichkeit folgenderma-
ßen mit Hilfe des Schalterrings eingestellt werden.
Erhöht die Empfindlichkeit des
Scheibenwischers mit Regensen-
sor
Verringert die Empfindlichkeit des
Scheibenwischers mit Regensen-
sor
Bedienung des Wischerhebels
1
2
3
4
6
5
6

2514-3. Betrieb der Leuchten und Scheibenwischer
4
Fahren
C-HR_HV_OM_Europe_OM10540M

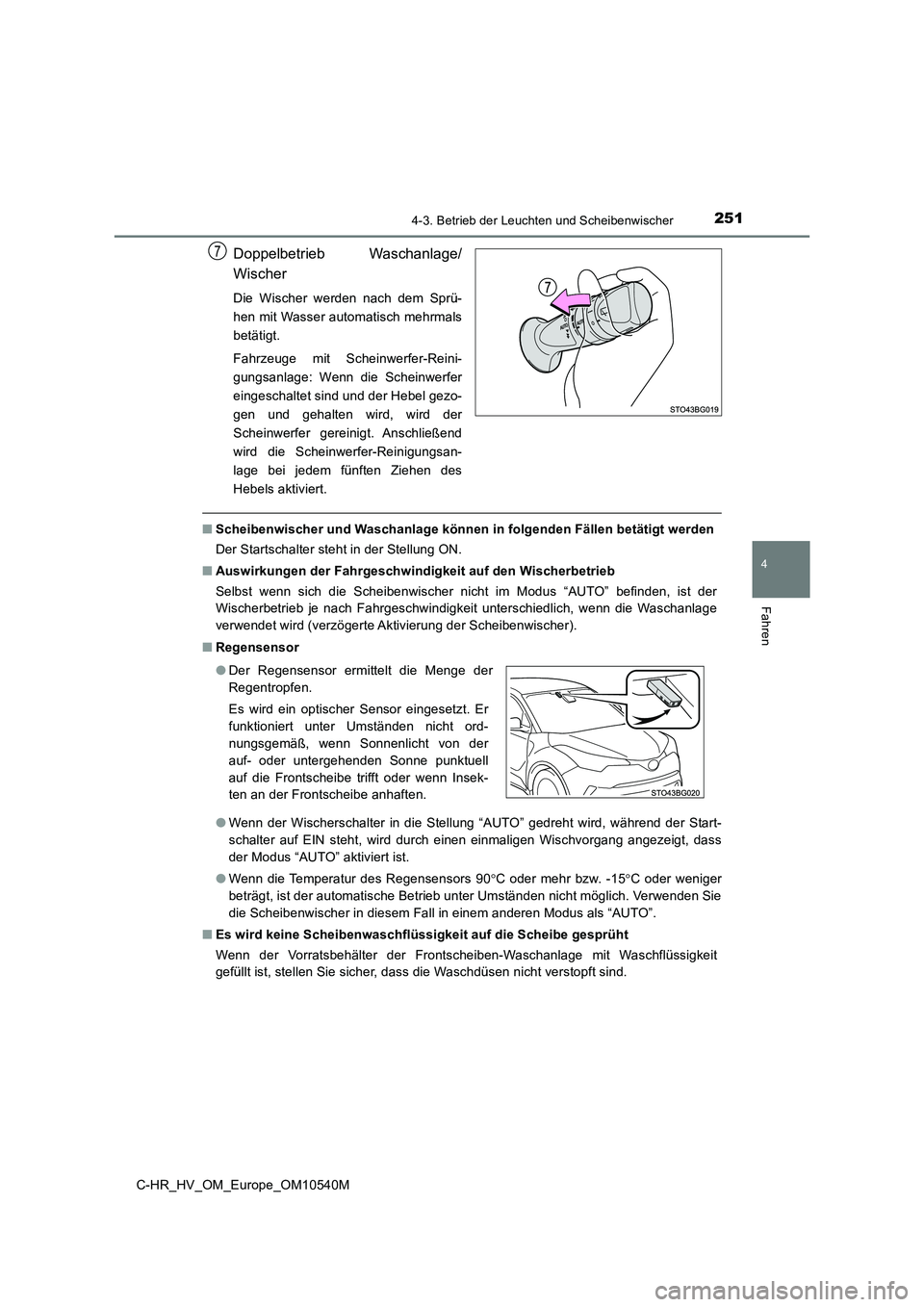

Doppelbetrieb Waschanlage/
Wischer
Die Wischer werden nach dem Sprü-
hen mit Wasser automatisch mehrmals
betätigt.
Fahrzeuge mit Scheinwerfer-Reini-
gungsanlage: Wenn die Scheinwerfer
eingeschaltet sind und der Hebel gezo-
gen und gehalten wird, wird der
Scheinwerfer gereinigt. Anschließend
wird die Scheinwerfer-Reinigungsan-
lage bei jedem fünften Ziehen des
Hebels aktiviert.
■ Scheibenwischer und Waschanlage können in folgenden Fällen betätigt werden
Der Startschalter steht in der Stellung ON.
■ Auswirkungen der Fahrgeschwindigkeit auf den Wischerbetrieb
Selbst wenn sich die Scheibenwischer nicht im Modus “AUTO” befinden, ist der
Wischerbetrieb je nach Fahrgeschwindigkeit unterschiedlich, wenn die Waschanlage
verwendet wird (verzögerte Aktivierung der Scheibenwischer).
■ Regensensor
● Wenn der Wischerschalter in die Stellung “AUTO” gedreht wird, während der Start-
schalter auf EIN steht, wird durch einen einmaligen Wischvorgang angezeigt, dass
der Modus “AUTO” aktiviert ist.
● Wenn die Temperatur des Regensensors 90C oder mehr bzw. -15C oder weniger
beträgt, ist der automatische Betrieb unter Umständen nicht möglich. Verwenden Sie
die Scheibenwischer in diesem Fall in einem anderen Modus als “AUTO”.
■ Es wird keine Scheibenwaschflüssigkeit auf die Scheibe gesprüht
Wenn der Vorratsbehälter der Frontscheiben-Waschanlage mit Waschflüssigkeit
gefüllt ist, stellen Sie sicher, dass die Waschdüsen nicht verstopft sind.
7
● Der Regensensor ermittelt die Menge der
Regentropfen.
Es wird ein optischer Sensor eingesetzt. Er
funktioniert unter Umständen nicht ord-
nungsgemäß, wenn Sonnenlicht von der
auf- oder untergehenden Sonne punktuell
auf die Frontscheibe trifft oder wenn Insek-
ten an der Frontscheibe anhaften.
