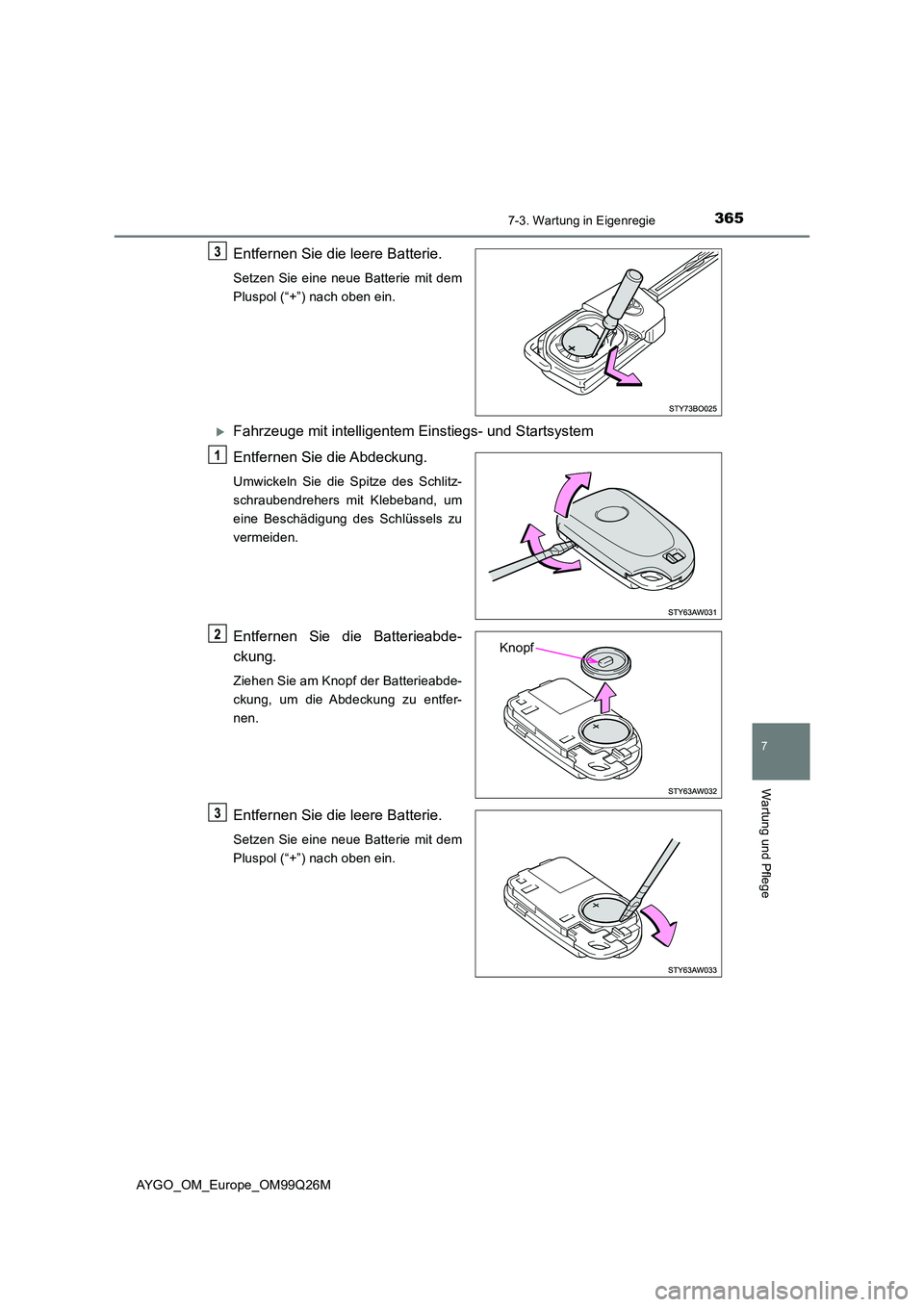

Entfernen Sie die leere Batterie.
Setzen Sie eine neue Batterie mit dem
Pluspol (“+”) nach oben ein.
Fahrzeuge mit intelligentem Einstiegs- und Startsystem
Entfernen Sie die Abdeckung.
Umwickeln Sie die Spitze des Schlitz-
schraubendrehers mit Klebeband, um
eine Beschädigung des Schlüssels zu
vermeiden.
Entfernen Sie die Batterieabde-
ckung.
Ziehen Sie am Knopf der Batterieabde-
ckung, um die Abdeckung zu entfer-
nen.
Entfernen Sie die leere Batterie.
Setzen Sie eine neue Batterie mit dem
Pluspol (“+”) nach oben ein.
Knopf

3667-3. Wartung in Eigenregie
AYGO_OM_Europe_OM99Q26M

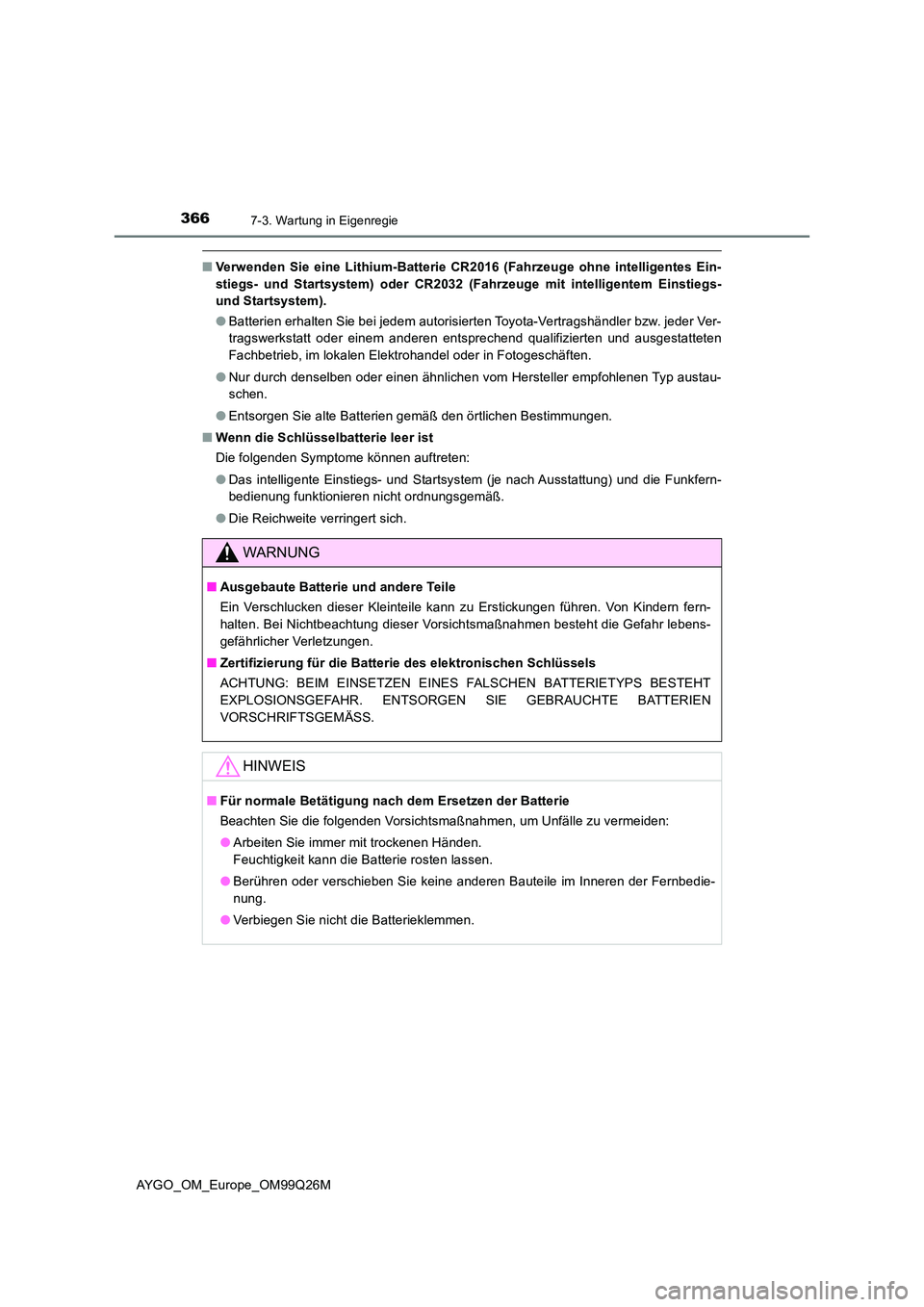

■Verwenden Sie eine Lithium-Batterie CR2016 (Fahrzeuge ohne intelligentes Ein-
stiegs- und Startsystem) oder CR2032 (Fahrzeuge mit intelligentem Einstiegs-
und Startsystem).
● Batterien erhalten Sie bei jedem autorisierten Toyota-Vertragshändler bzw. jeder Ver-
tragswerkstatt oder einem anderen entsprechend qualifizierten und ausgestatteten
Fachbetrieb, im lokalen Elektrohandel oder in Fotogeschäften.
● Nur durch denselben oder einen ähnlichen vom Hersteller empfohlenen Typ austau-
schen.
● Entsorgen Sie alte Batterien gemäß den örtlichen Bestimmungen.
■ Wenn die Schlüsselbatterie leer ist
Die folgenden Symptome können auftreten:
● Das intelligente Einstiegs- und Startsystem (je nach Ausstattung) und die Funkfern-
bedienung funktionieren nicht ordnungsgemäß.
● Die Reichweite verringert sich.
WARNUNG
■Ausgebaute Batterie und andere Teile
Ein Verschlucken dieser Kleinteile kann zu Erstickungen führen. Von Kindern fern-
halten. Bei Nichtbeachtung dieser Vorsichtsmaßnahmen besteht die Gefahr lebens-
gefährlicher Verletzungen.
■ Zertifizierung für die Batterie des elektronischen Schlüssels
ACHTUNG: BEIM EINSETZEN EINES FALSCHEN BATTERIETYPS BESTEHT
EXPLOSIONSGEFAHR. ENTSORGEN SIE GEBRAUCHTE BATTERIEN
VORSCHRIFTSGEMÄSS.
HINWEIS
■ Für normale Betätigung nach dem Ersetzen der Batterie
Beachten Sie die folgenden Vorsichtsmaßnahmen, um Unfälle zu vermeiden:
● Arbeiten Sie immer mit trockenen Händen.
Feuchtigkeit kann die Batterie rosten lassen.
● Berühren oder verschieben Sie keine anderen Bauteile im Inneren der Fernbedie-
nung.
● Verbiegen Sie nicht die Batterieklemmen.

3677-3. Wartung in Eigenregie
7
Wartung und Pflege
AYGO_OM_Europe_OM99Q26M

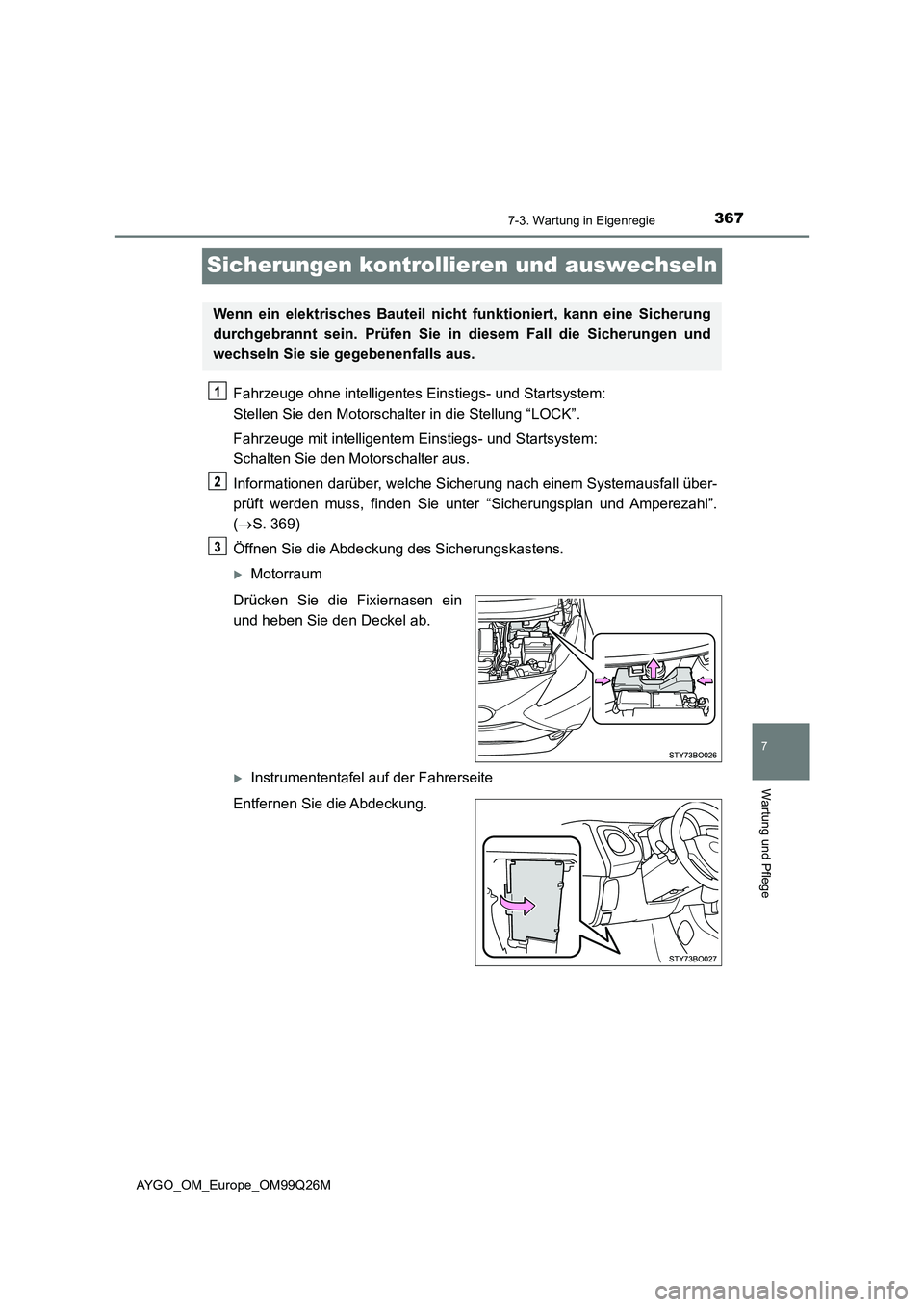

Sicherungen kontrollieren und auswechseln
Fahrzeuge ohne intelligentes Einstiegs- und Startsystem:
Stellen Sie den Motorschalter in die Stellung “LOCK”.
Fahrzeuge mit intelligentem Einstiegs- und Startsystem:
Schalten Sie den Motorschalter aus.
Informationen darüber, welche Sicherung nach einem Systemausfall über-
prüft werden muss, finden Sie unter “Sicherungsplan und Amperezahl”.
( S. 369)
Öffnen Sie die Abdeckung des Sicherungskastens.
Motorraum
Drücken Sie die Fixiernasen ein
und heben Sie den Deckel ab.
Instrumententafel auf der Fahrerseite
Entfernen Sie die Abdeckung.
Wenn ein elektrisches Bauteil nicht funktioniert, kann eine Sicherung
durchgebrannt sein. Prüfen Sie in diesem Fall die Sicherungen und
wechseln Sie sie gegebenenfalls aus.

3687-3. Wartung in Eigenregie
AYGO_OM_Europe_OM99Q26M

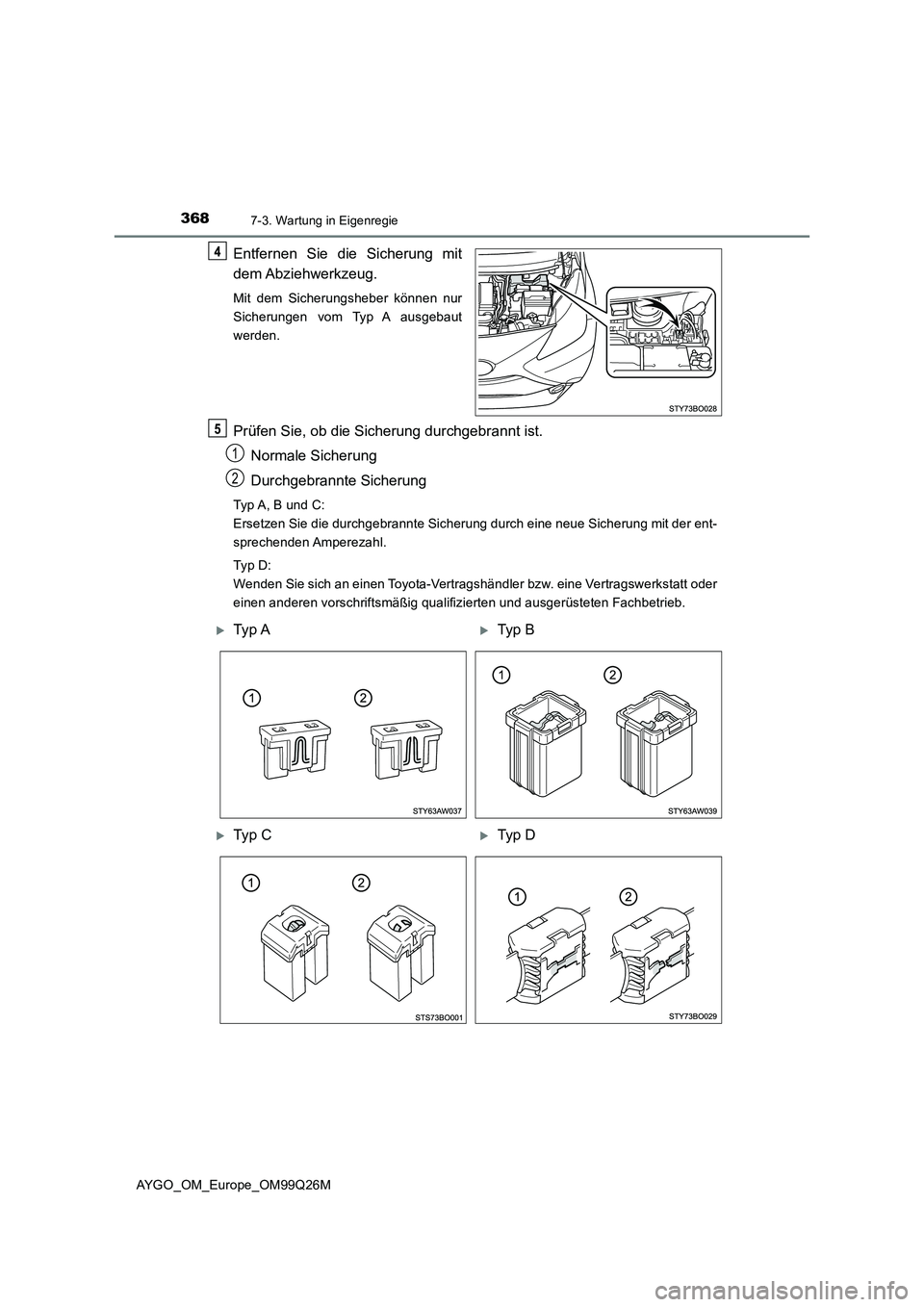

Entfernen Sie die Sicherung mit
dem Abziehwerkzeug.
Mit dem Sicherungsheber können nur
Sicherungen vom Typ A ausgebaut
werden.
Prüfen Sie, ob die Sicherung durchgebrannt ist.
Normale Sicherung
Durchgebrannte Sicherung
Typ A, B und C:
Ersetzen Sie die durchgebrannte Sicherung durch eine neue Sicherung mit der ent-
sprechenden Amperezahl.
Typ D:
Wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder
einen anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb.
1
2
Ty p ATyp B
Ty p CTyp D

3697-3. Wartung in Eigenregie
7
Wartung und Pflege
AYGO_OM_Europe_OM99Q26M
■Motorraum
Sicherungsplan und Amperezahl
SicherungAmpereStromkreis
1H-LP RH-LO10Rechter Scheinwerfer (Abblendlicht)
2H-LP LH-LO10Linker Scheinwerfer (Abblendlicht), manueller
Regler für Leuchtweitenregulierung
3H-LP RH-HI7,5Rechter Scheinwerfer (Fernlicht)
4H-LP LH-HI7,5Linker Scheinwerfer (Fernlicht), Instrumente
und Anzeigen
5EFI NO.3*115
Elektronische Mehrdüsen-Einspritzanlage/
sequenzielle elektronische Mehrdüsen-Ein-
spritzanlage
6EFI NO.4*17,5
Elektronische Mehrdüsen-Einspritzanlage/
sequenzielle elektronische Mehrdüsen-Ein-
spritzanlage
7EFI NO.5*115
Elektronische Mehrdüsen-Einspritzanlage/
sequenzielle elektronische Mehrdüsen-Ein-
spritzanlage
8RDI NO.2*17,5Elektrisches Kühlgebläse
9A/C COMP7,5Klimaanlage
10IG2 NO.3*27,5
Elektronische Mehrdüsen-Einspritzanlage/
sequenzielle elektronische Mehrdüsen-Ein-
spritzanlage, Bremsleuchten, Zusatzbrems-
leuchte

3707-3. Wartung in Eigenregie
AYGO_OM_Europe_OM99Q26M
11DOME5Innenbeleuchtung, Gepäckraumbeleuchtung
12HAZ10Fahrtrichtungsanzeiger, Warnblinkanlage, Ins-
trumente und Anzeigen
13HORN10Hupe
14D/C CUT30ECU-B NO.1, ECU-B NO.2, ECU-B NO.3
15ECU-B NO.4*27,5Multi-Mode-Schaltgetriebe
16AM2 NO.27,5
Elektronische Mehrdüsen-Einspritzanlage/
sequenzielle elektronische Mehrdüsen-Ein-
spritzanlage
17AM2 NO.37,5Intelligentes Einstiegs- und Startsystem
18ICS*27,5Ladesystem
19EFI-MAIN*125EFI NO.3, EFI NO.4, EFI NO.5, RDI NO.2
20ST30Anlassersystem
21STRG LOCK7,5Lenkschloss
22H-LP-MAIN25H-LP RH-LO, H-LP LH-LO, H-LP RH-HI, H-LP
LH-HI
23WIPER-S*27,5
Elektronische Mehrdüsen-Einspritzanlage/
sequenzielle elektronische Mehrdüsen-Ein-
spritzanlage
24STA7,5
Elektronische Mehrdüsen-Einspritzanlage/
sequenzielle elektronische Mehrdüsen-Ein-
spritzanlage, Anlassersystem, Multi-Mode-
Schaltgetriebe, Stop & Start-System
25ECU-B NO.315Audiosystem, intelligentes Einstiegs- und
Startsystem
26ECU-B NO.17,5Instrumente und Anzeigen
27ECU-B NO.27,5Fahrzeugstabilitätsregelung
28J/B60Instrumentensicherungskasten
29ALT*2125
DEF, S/HTR F/R, S/HTR F/L, CANVAS TOP,
ABS NO.1, ABS NO.2, RDI NO.1, FOG FR,
DRL
SicherungAmpereStromkreis

3717-3. Wartung in Eigenregie
7
Wartung und Pflege
AYGO_OM_Europe_OM99Q26M
*1: Motor HM01
*2: Motor 1KR
*3: Fahrzeuge mit Multi-Mode-Schaltgetriebe
*4: Fahrzeuge mit Stop & Start-System
*5: Ersetzen Sie die Sicherung durch eine Sicherung, die den gleichen Amperewert
wie die Originalsicherung hat
30AMT*350Multi-Mode-Schaltgetriebe
BBC*440Stop & Start-System
31EPS50Elektrische Servolenkung
32RDI NO.1
50*1
Elektrisches Kühlgebläse30*5
40*5
33ABS NO.150Antiblockiersystem, Fahrzeugstabilitätsrege-
lung
34SPARE10Ersatzsicherung
35SPARE20Ersatzsicherung
36SPARE30Ersatzsicherung
37DEF20Heckscheibenheizung, Außenspiegelheizung
38ABS NO.230Antiblockiersystem, Fahrzeugstabilitätsrege-
lung
39FOG FR7,5Nebelscheinwerfer, Instrumente und Anzei-
gen
40DRL7,5Tagesfahrlichter
41S/HTR F/R15Sitzheizungen (rechts)
42CANVAS TOP20Stoffdach
43S/HTR F/L15Sitzheizungen (links)
SicherungAmpereStromkreis

3727-3. Wartung in Eigenregie
AYGO_OM_Europe_OM99Q26M
■Instrumententafel auf der Fahrerseite
SicherungAmpereStromkreis
1IG1 NO.25
Rückfahrscheinwerfer, elektronische Mehrdü-
sen-Einspritzanlage/sequenzielle elektroni-
sche Mehrdüsen-Einspritzanlage,
Audiosystem, Fahrzeugstabilitätsregelung
2WASHER15Frontscheibenwaschanlage, Heckscheiben-
waschanlage
3ECU-IG NO.15
Hauptkarosserie-ECU, Instrumente und
Anzeigen, Klimaanlage, Heckscheibenhei-
zung, Außenspiegelheizung, Sitzheizungen,
Stoffdach, Audiosystem, PCS-System
4ECU-IG NO.25Elektrische Servolenkung, Stop & Start-Sys-
tem
5WIPER RR15Heckscheibenwischer
6IG1 NO.15Elektrisches Kühlgebläse, Antiblockiersystem,
Fahrzeugstabilitätsregelung
7WIPER25Frontscheibenwischer
8MIR HTR10Außenspiegelheizung
9P/OUTLET15Steckdose
