2784-5. Toyota Safety Sense

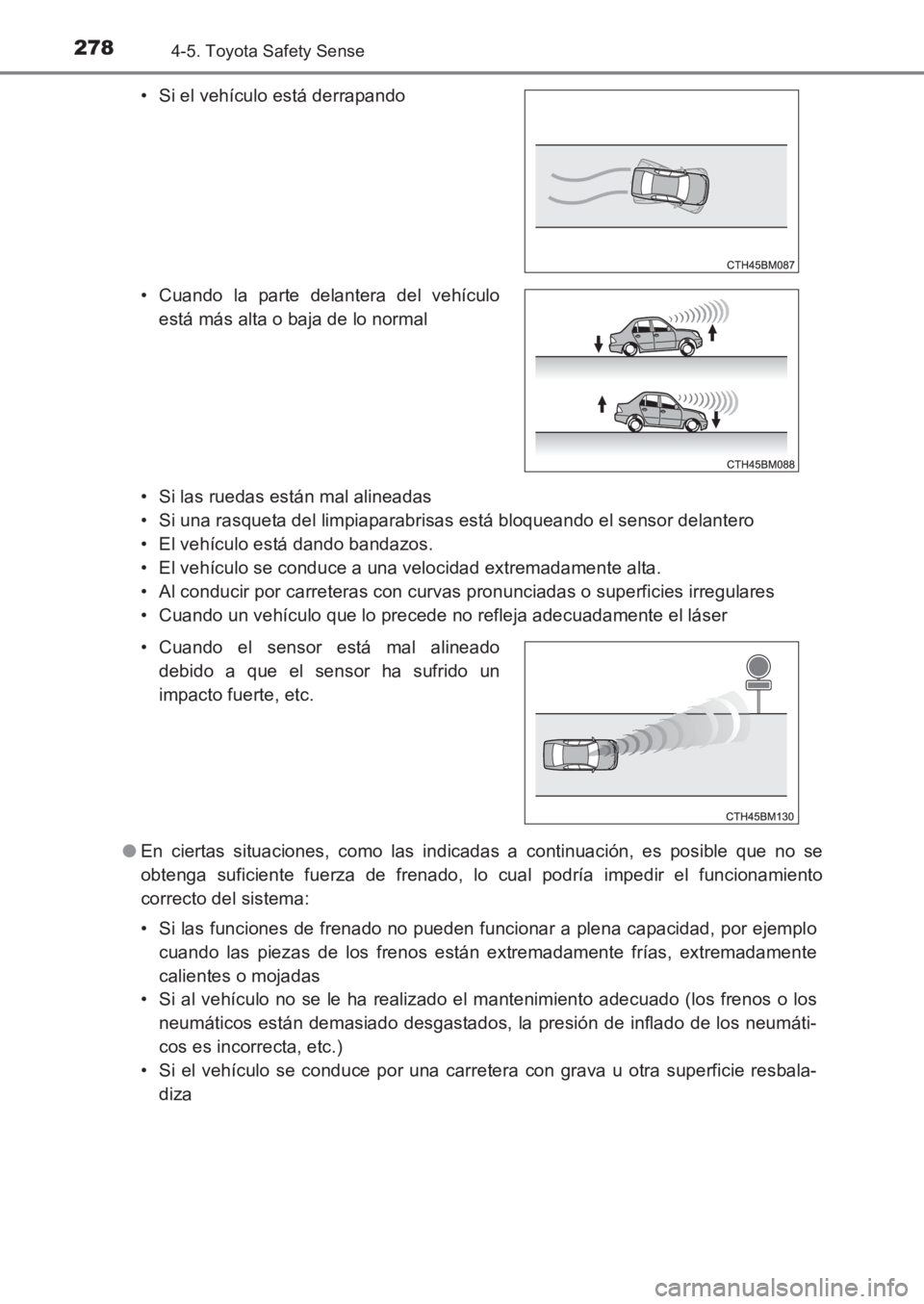

AVENSIS_OM_OM20C69S_(ES)• Si las ruedas están mal alineadas
• Si una rasqueta del limpiaparabrisas está bloqueando el sensor delantero
• El vehículo está dando bandazos.
• El vehículo se conduce a una velocidad extremadamente alta.
• Al conducir por carreteras con curvas pronunciadas o superficies irregulares
• Cuando un vehículo que lo precede no refleja adecuadamente el láser
● En ciertas situaciones, como las indicadas a continuación, es posible que no se
obtenga suficiente fuerza de frenado, lo cual podría impedir el funcionamiento
correcto del sistema:
• Si las funciones de frenado no pueden funcionar a plena capacidad, por ejemplo
cuando las piezas de los frenos están extremadamente frías, extremadamente
calientes o mojadas
• Si al vehículo no se le ha realizado el mantenimiento adecuado (los frenos o los
neumáticos están demasiado desgastados, la presión de inflado de los neumáti-
cos es incorrecta, etc.)
• Si el vehículo se conduce por una carretera con grava u otra superficie resbala-
diza
• Si el vehículo está derrapando
• Cuando la parte delantera del vehículo
está más alta o baja de lo normal
• Cuando el sensor está mal alineado debido a que el sensor ha sufrido un
impacto fuerte, etc.
AVENSIS_OM_OM20C69S_(ES).book Page 278 Wednesday, June 15, 20 16 12:26 PM

2794-5. Toyota Safety Sense
4
Conducción
AVENSIS_OM_OM20C69S_(ES)■
Si el indicador de advertencia PCS parpadea o se ilumina, y se muestra un men-
saje de advertencia en la pantalla de información múltiple
Es posible que el sistema de seguridad anticolisión no esté disponible temporalmente
o que tenga una avería.
●En las siguientes situaciones, el indicador de advertencia se apagará, el mensaje
desaparecerá y el sistema volverá a funcionar cuando las condiciones de funciona-
miento vuelvan a la normalidad:
• Cuando la zona de alrededor del sensor delantero está caliente, por ejemplo
cuando el vehículo ha estado expuesto al sol
• Cuando el parabrisas está empañado o cubierto de condensación o hielo (→ P. 404, 411)
• Cuando el sensor delantero o la zona de alrededor de cualquiera de los sensores
están fríos, por ejemplo cuando se encuentran en un entorno extremadamente
frío
• Si el área que está delante del sensor delantero está obstruida, por ejemplo
cuando el capó está abierto
● Si el indicador de advertencia PCS sigue parpadeando o iluminado, o el mensaje de
advertencia no desaparece, es posible que el sistema tenga una avería. Lleve inme-
diatamente el vehículo a un concesionario o taller de reparaciones Toyota autori-
zado, o a cualquier otro establecimiento con personal debidamente cualificado y
equipado, para que lo inspeccionen.
■ Si el VSC está deshabilitado
●Cuando los sistemas TRC y VSC están desactivados ( →P. 317), la asistencia al
freno anticolisión y el sistema de frenado anticolisión también están desactivados.
No obstante, la función de advertencia anticolisión seguirá operativa.
● El indicador de advertencia del PCS se encenderá y aparecerá un mensaje de
advertencia en la pantalla de información múltiple. ( →P. 558)
AVENSIS_OM_OM20C69S_(ES).book Page 279 Wednesday, June 15, 20 16 12:26 PM

2804-5. Toyota Safety Sense
AVENSIS_OM_OM20C69S_(ES)

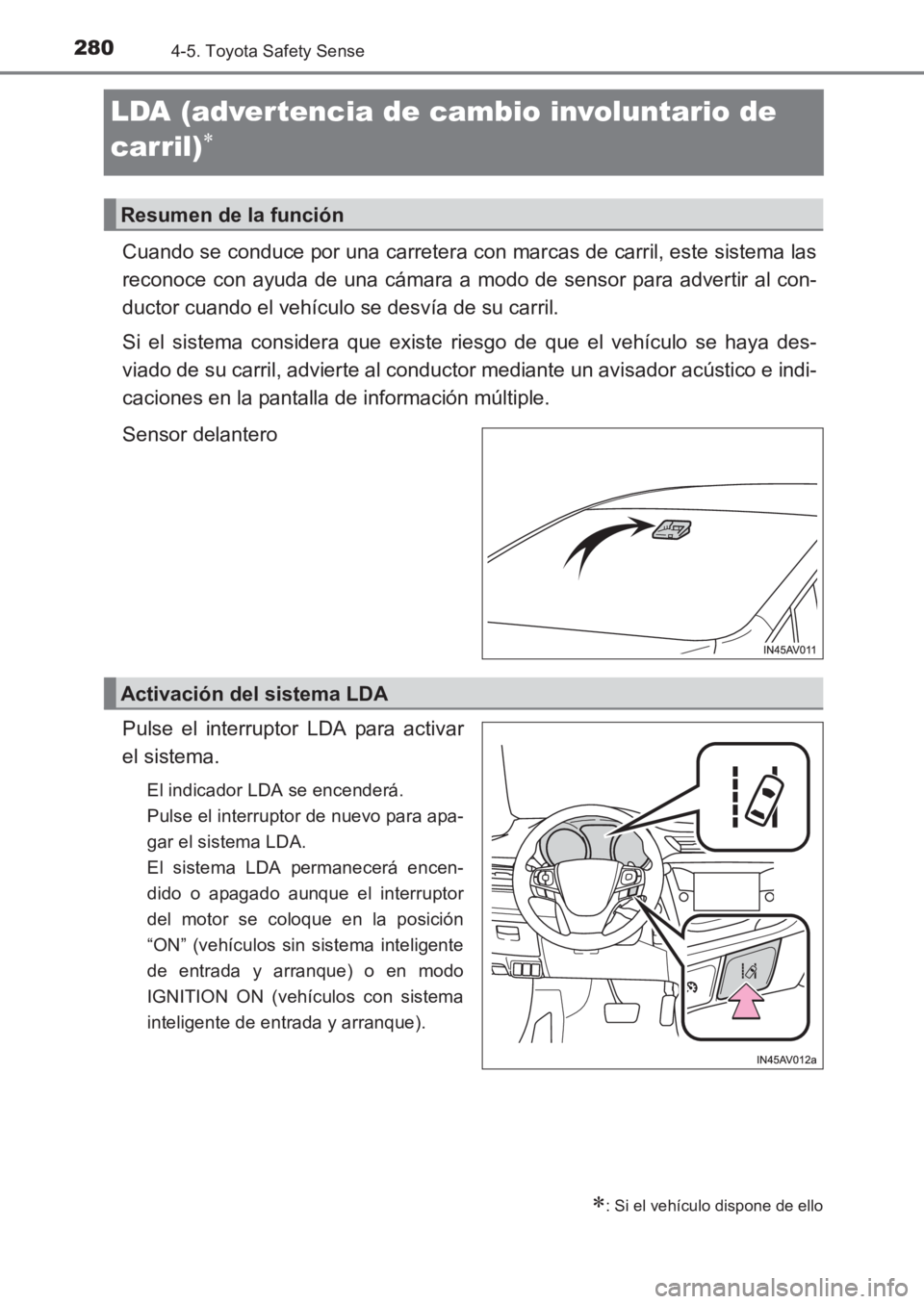

LDA (advertencia de cambio involuntario de
carril)
∗
Cuando se conduce por una carretera con marcas de carril, este sistema las
reconoce con ayuda de una cámara a modo de sensor para advertir al con-
ductor cuando el vehículo se desvía de su carril.
Si el sistema considera que existe riesgo de que el vehículo se haya des-
viado de su carril, advierte al conductor mediante un avisador acústico e indi-
caciones en la pantalla de información múltiple.
Sensor delantero
Pulse el interruptor LDA para activar
el sistema.
El indicador LDA se encenderá.
Pulse el interruptor de nuevo para apa-
gar el sistema LDA.
El sistema LDA permanecerá encen-
dido o apagado aunque el interruptor
del motor se coloque en la posición
“ON” (vehículos sin sistema inteligente
de entrada y arranque) o en modo
IGNITION ON (vehículos con sistema
inteligente de entrada y arranque).
∗: Si el vehículo dispone de ello
Resumen de la función
Activación del sistema LDA
AVENSIS_OM_OM20C69S_(ES).book Page 280 Wednesday, June 15, 2016 12:26 PM

2824-5. Toyota Safety Sense
AVENSIS_OM_OM20C69S_(ES)

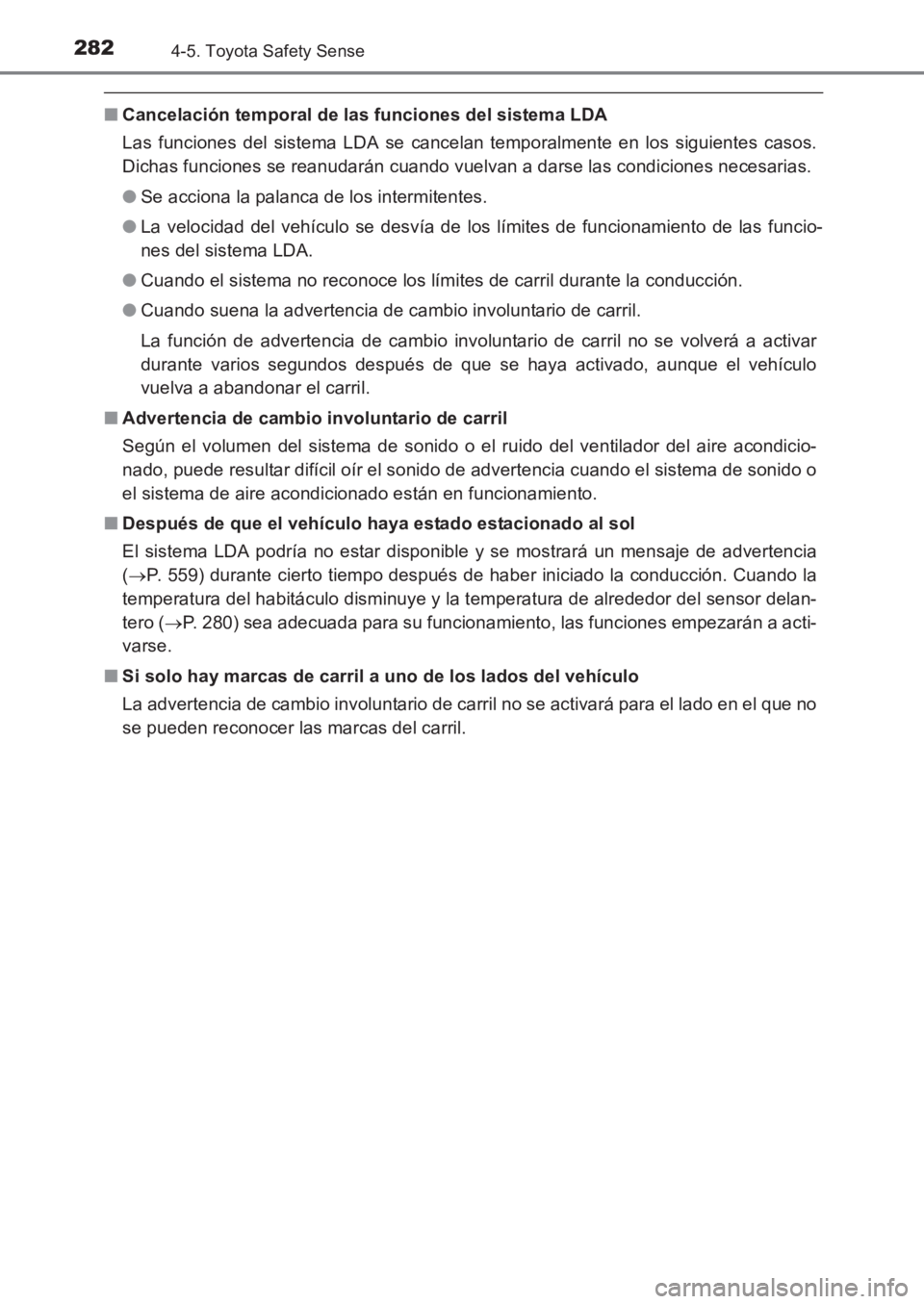

■Cancelación temporal de las funciones del sistema LDA
Las funciones del sistema LDA se cancelan temporalmente en los siguientes casos.
Dichas funciones se reanudarán cuando vuelvan a darse las condiciones necesarias.
●Se acciona la palanca de los intermitentes.
● La velocidad del vehículo se desvía de los límites de funcionamiento de las funcio-
nes del sistema LDA.
● Cuando el sistema no reconoce los límites de carril durante la conducción.
● Cuando suena la advertencia de cambio involuntario de carril.
La función de advertencia de cambio involuntario de carril no se volverá a activar
durante varios segundos después de que se haya activado, aunque el vehículo
vuelva a abandonar el carril.
■ Advertencia de cambio involuntario de carril
Según el volumen del sistema de sonido o el ruido del ventilador del aire acondicio-
nado, puede resultar difícil oír el sonido de advertencia cuando el sistema de sonido o
el sistema de aire acondicionado están en funcionamiento.
■ Después de que el vehículo haya estado estacionado al sol
El sistema LDA podría no estar disponible y se mostrará un mensaje de advertencia
(→ P. 559) durante cierto tiempo después de haber iniciado la conducción. Cuando la
temperatura del habitáculo disminuye y la temperatura de alrededor del sensor delan-
tero ( →P. 280) sea adecuada para su funcionamiento, las funciones empezarán a acti-
varse.
■ Si solo hay marcas de carril a uno de los lados del vehículo
La advertencia de cambio involuntario de carril no se activará para el lado en el que no
se pueden reconocer las marcas del carril.
AVENSIS_OM_OM20C69S_(ES).book Page 282 Wednesday, June 15, 20 16 12:26 PM

2834-5. Toyota Safety Sense
4
Conducción
AVENSIS_OM_OM20C69S_(ES)■

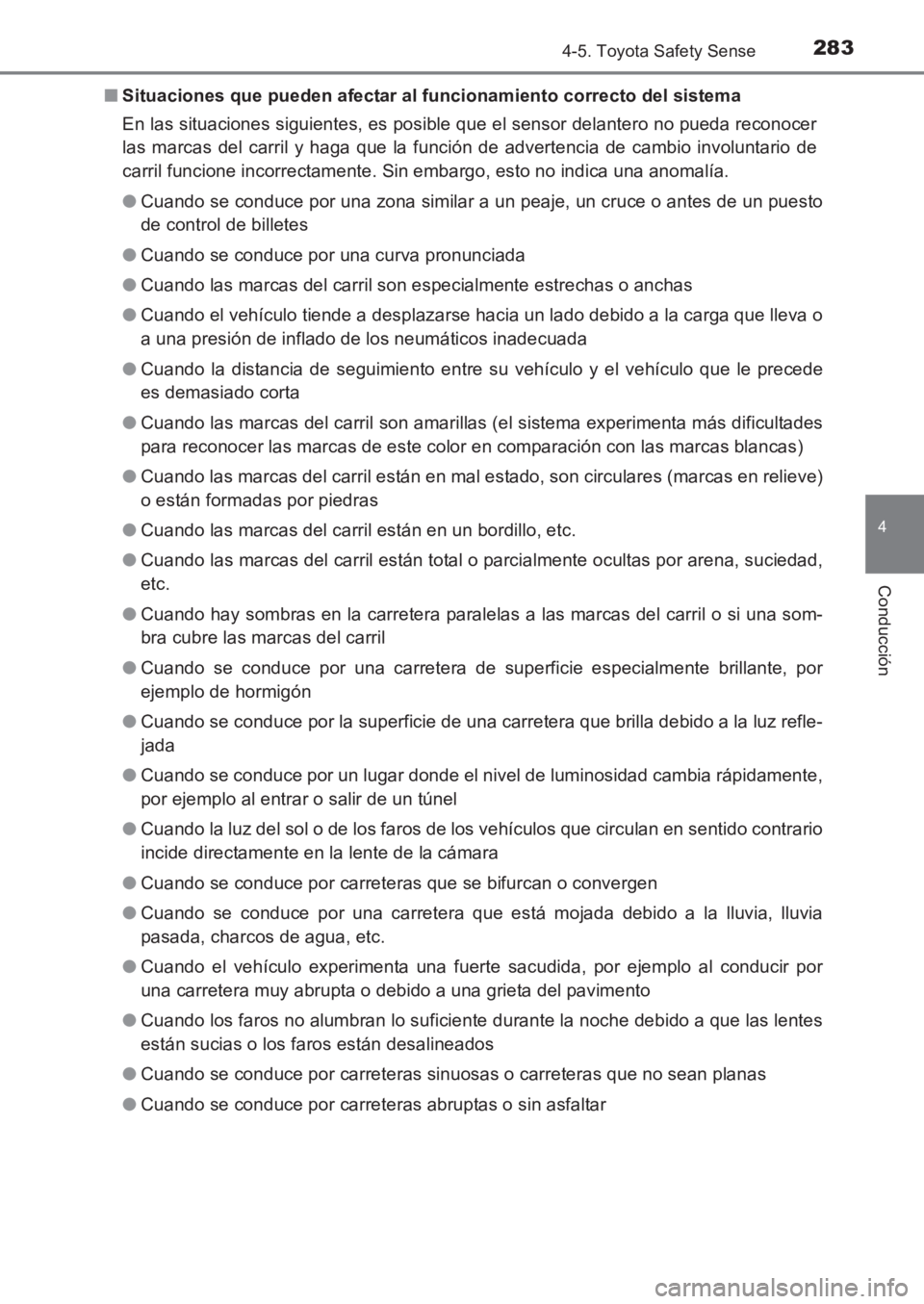

Situaciones que pueden afectar al funcionamiento correcto del sistema
En las situaciones siguientes, es posible que el sensor delantero no pueda reconocer
las marcas del carril y haga que la función de advertencia de cambio involuntario de
carril funcione incorrectamente. Sin embargo, esto no indica una anomalía.
●Cuando se conduce por una zona similar a un peaje, un cruce o antes de un puesto
de control de billetes
● Cuando se conduce por una curva pronunciada
● Cuando las marcas del carril son especialmente estrechas o anchas
● Cuando el vehículo tiende a desplazarse hacia un lado debido a la carga que lleva o
a una presión de inflado de los neumáticos inadecuada
● Cuando la distancia de seguimiento entre su vehículo y el vehículo que le precede
es demasiado corta
● Cuando las marcas del carril son amarillas (el sistema experimenta más dificultades
para reconocer las marcas de este color en comparación con las marcas blancas)
● Cuando las marcas del carril están en mal estado, son circulares (marcas en relieve)
o están formadas por piedras
● Cuando las marcas del carril están en un bordillo, etc.
● Cuando las marcas del carril están total o parcialmente ocultas por arena, suciedad,
etc.
● Cuando hay sombras en la carretera paralelas a las marcas del carril o si una som-
bra cubre las marcas del carril
● Cuando se conduce por una carretera de superficie especialmente brillante, por
ejemplo de hormigón
● Cuando se conduce por la superficie de una carretera que brilla debido a la luz refle-
jada
● Cuando se conduce por un lugar donde el nivel de luminosidad cambia rápidamente,
por ejemplo al entrar o salir de un túnel
● Cuando la luz del sol o de los faros de los vehículos que circulan en sentido contrario
incide directamente en la lente de la cámara
● Cuando se conduce por carreteras que se bifurcan o convergen
● Cuando se conduce por una carretera que está mojada debido a la lluvia, lluvia
pasada, charcos de agua, etc.
● Cuando el vehículo experimenta una fuerte sacudida, por ejemplo al conducir por
una carretera muy abrupta o debido a una grieta del pavimento
● Cuando los faros no alumbran lo suficiente durante la noche debido a que las lentes
están sucias o los faros están desalineados
● Cuando se conduce por carreteras sinuosas o carreteras que no sean planas
● Cuando se conduce por carreteras abruptas o sin asfaltar
AVENSIS_OM_OM20C69S_(ES).book Page 283 Wednesday, June 15, 20 16 12:26 PM

2844-5. Toyota Safety Sense
AVENSIS_OM_OM20C69S_(ES)●

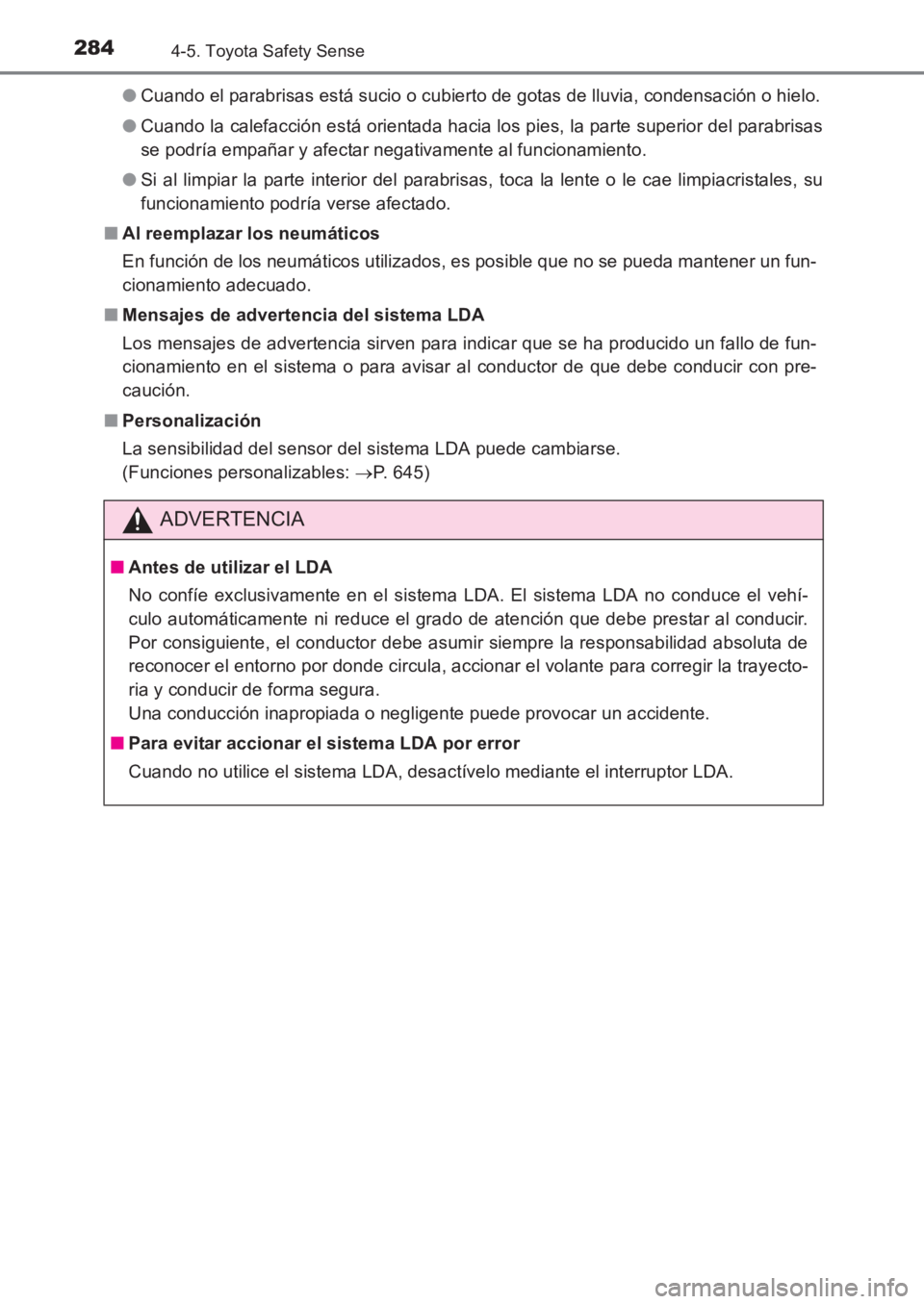

Cuando el parabrisas está sucio o cubierto de gotas de lluvia, condensación o hielo.
● Cuando la calefacción está orientada hacia los pies, la parte superior del parabrisas
se podría empañar y afectar negativamente al funcionamiento.
● Si al limpiar la parte interior del parabrisas, toca la lente o le cae limpiacristales, su
funcionamiento podría verse afectado.
■ Al reemplazar los neumáticos
En función de los neumáticos utilizados, es posible que no se pueda mantener un fun-
cionamiento adecuado.
■ Mensajes de advertencia del sistema LDA
Los mensajes de advertencia sirven para indicar que se ha producido un fallo de fun-
cionamiento en el sistema o para avisar al conductor de que debe conducir con pre-
caución.
■ Personalización
La sensibilidad del sensor del sistema LDA puede cambiarse.
(Funciones personalizables: →P. 645)
ADVERTENCIA
■ Antes de utilizar el LDA
No confíe exclusivamente en el sistema LDA. El sistema LDA no conduce el vehí-
culo automáticamente ni reduce el grado de atención que debe prestar al conducir.
Por consiguiente, el conductor debe asumir siempre la responsabilidad absoluta de
reconocer el entorno por donde circula, accionar el volante para corregir la trayecto-
ria y conducir de forma segura.
Una conducción inapropiada o negligente puede provocar un accidente.
■ Para evitar accionar el sistema LDA por error
Cuando no utilice el sistema LDA, desactívelo mediante el interruptor LDA.
AVENSIS_OM_OM20C69S_(ES).book Page 284 Wednesday, June 15, 20 16 12:26 PM

2864-5. Toyota Safety Sense
AVENSIS_OM_OM20C69S_(ES)

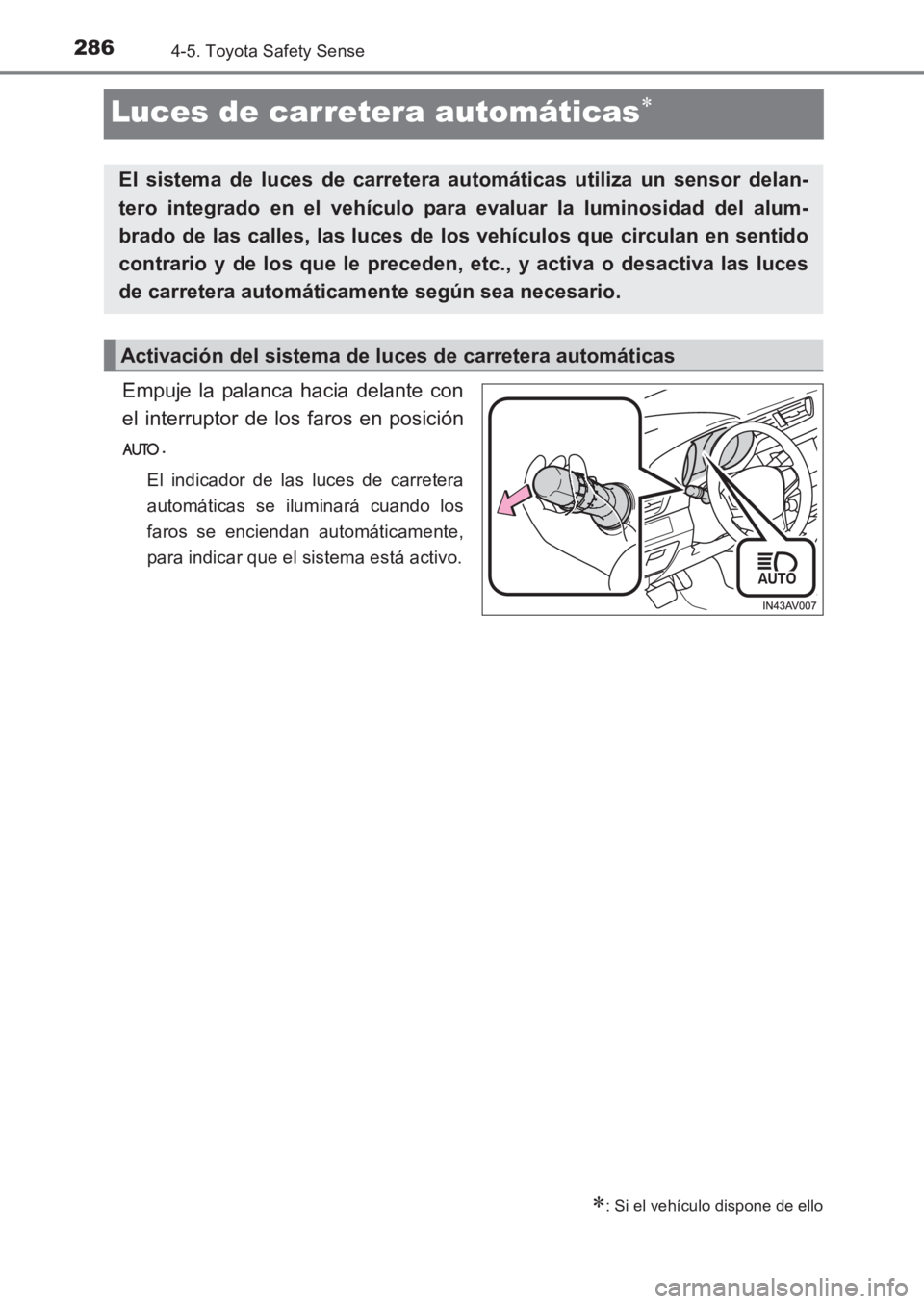

Luces de carretera automáticas∗
Empuje la palanca hacia delante con
el interruptor de los faros en posición.
El indicador de las luces de carretera
automáticas se iluminará cuando los
faros se enciendan automáticamente,
para indicar que el sistema está activo.
∗: Si el vehículo dispone de ello
El sistema de luces de carretera automáticas utiliza un sensor delan-
tero integrado en el vehículo para evaluar la luminosidad del alum-
brado de las calles, las luces de los vehículos que circulan en sentido
contrario y de los que le preceden , etc., y activa o desactiva las luces
de carretera automáticamente según sea necesario.
Activación del sistema de luces de carretera automáticas
AVENSIS_OM_OM20C69S_(ES).book Page 286 Wednesday, June 15, 20 16 12:26 PM

2894-5. Toyota Safety Sense
4
Conducción
AVENSIS_OM_OM20C69S_(ES)

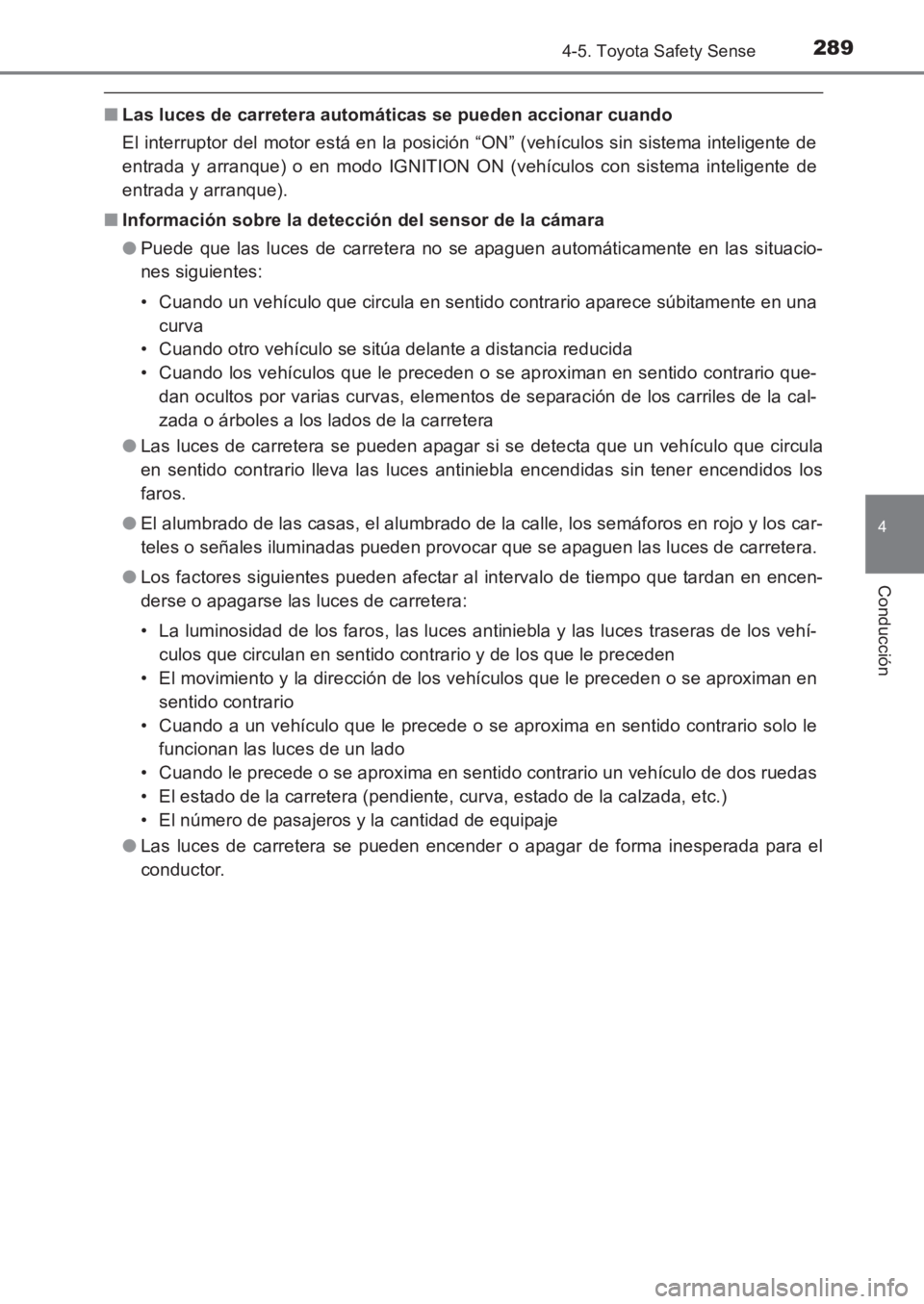

■Las luces de carretera automáticas se pueden accionar cuando
El interruptor del motor está en la posición “ON” (vehículos sin sistema inteligente de
entrada y arranque) o en modo IGNITION ON (vehículos con sistema inteligente de
entrada y arranque).
■ Información sobre la detección del sensor de la cámara
●Puede que las luces de carretera no se apaguen automáticamente en las situacio-
nes siguientes:
• Cuando un vehículo que circula en sentido contrario aparece súbitamente en una
curva
• Cuando otro vehículo se sitúa delante a distancia reducida
• Cuando los vehículos que le preceden o se aproximan en sentido contrario que-
dan ocultos por varias curvas, elementos de separación de los carriles de la cal-
zada o árboles a los lados de la carretera
● Las luces de carretera se pueden apagar si se detecta que un vehículo que circula
en sentido contrario lleva las luces antiniebla encendidas sin tener encendidos los
faros.
● El alumbrado de las casas, el alumbrado de la calle, los semáforos en rojo y los car-
teles o señales iluminadas pueden provocar que se apaguen las luces de carretera.
● Los factores siguientes pueden afectar al intervalo de tiempo que tardan en encen-
derse o apagarse las luces de carretera:
• La luminosidad de los faros, las luces antiniebla y las luces traseras de los vehí-
culos que circulan en sentido contrario y de los que le preceden
• El movimiento y la dirección de los vehículos que le preceden o se aproximan en
sentido contrario
• Cuando a un vehículo que le precede o se aproxima en sentido contrario solo le funcionan las luces de un lado
• Cuando le precede o se aproxima en sentido contrario un vehículo de dos ruedas
• El estado de la carretera (pendiente, curva, estado de la calzada, etc.)
• El número de pasajeros y la cantidad de equipaje
● Las luces de carretera se pueden encender o apagar de forma inesperada para el
conductor.
AVENSIS_OM_OM20C69S_(ES).book Page 289 Wednesday, June 15, 20 16 12:26 PM
