2017 TOYOTA AURIS LUCES

5327-3. Tareas de mantenimiento que puede hacer usted mismo
UK_AURIS_HB_ES (OM12L00S)

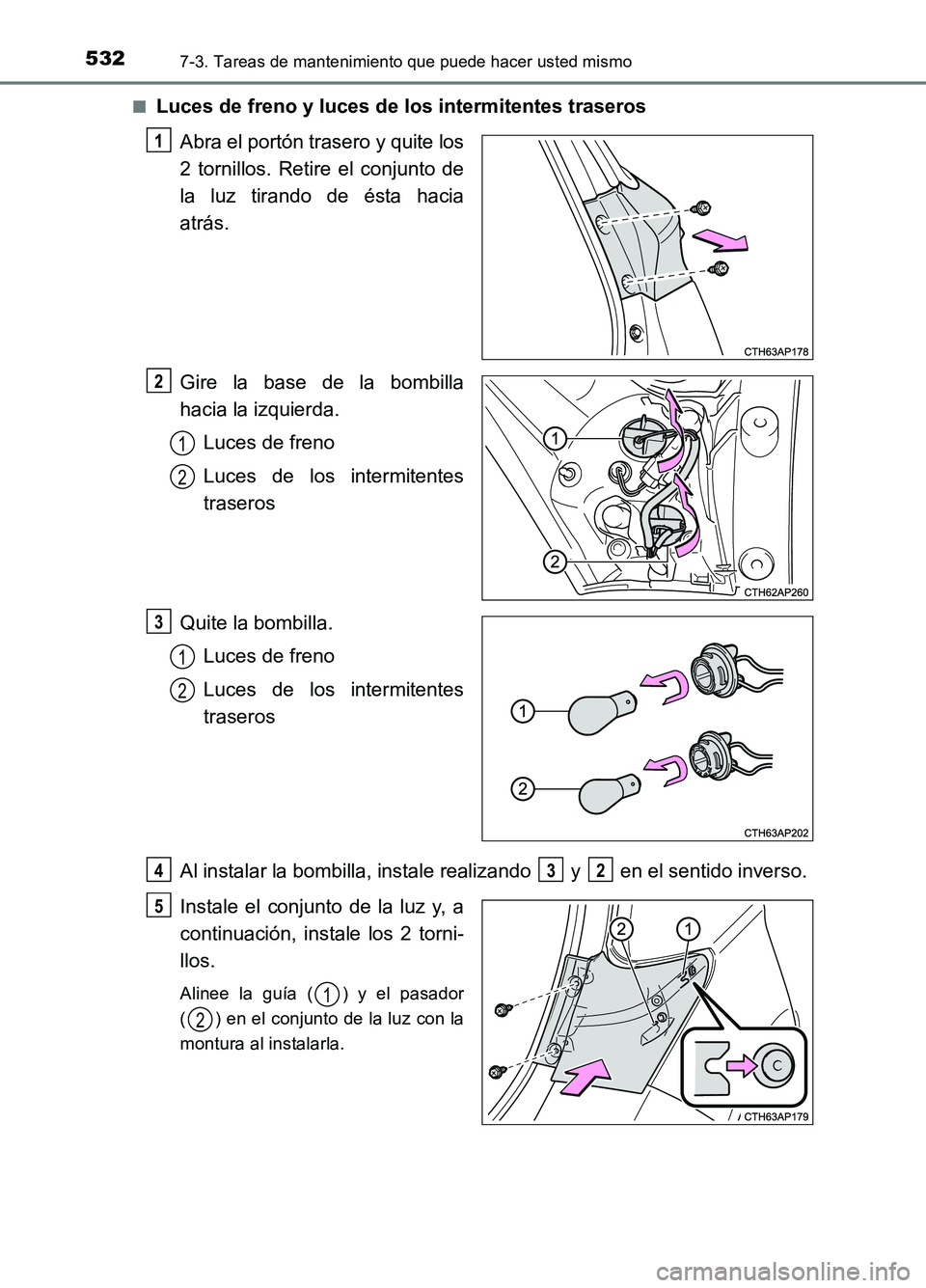

■Luces de freno y luces de lo s intermitentes traseros
Abra el portón trasero y quite los
2 tornillos. Retire el conjunto de
la luz tirando de ésta hacia
atrás.
Gire la base de la bombilla
hacia la izquierda.
Luces de freno
Luces de los intermitentes
traseros
Quite la bombilla.
Luces de freno
Luces de los intermitentes
traseros
Al instalar la bombilla, instale realizando y en el sentido inverso.
Instale el conjunto de la luz y, a
continuación, instale los 2 torni-
llos.
Alinee la guía ( ) y el pasador
( ) en el conjunto de la luz con la
montura al instalarla.
1
2
1
2
3
1
2
432
5
1
2

5347-3. Tareas de mantenimiento que puede hacer usted mismo
UK_AURIS_HB_ES (OM12L00S)

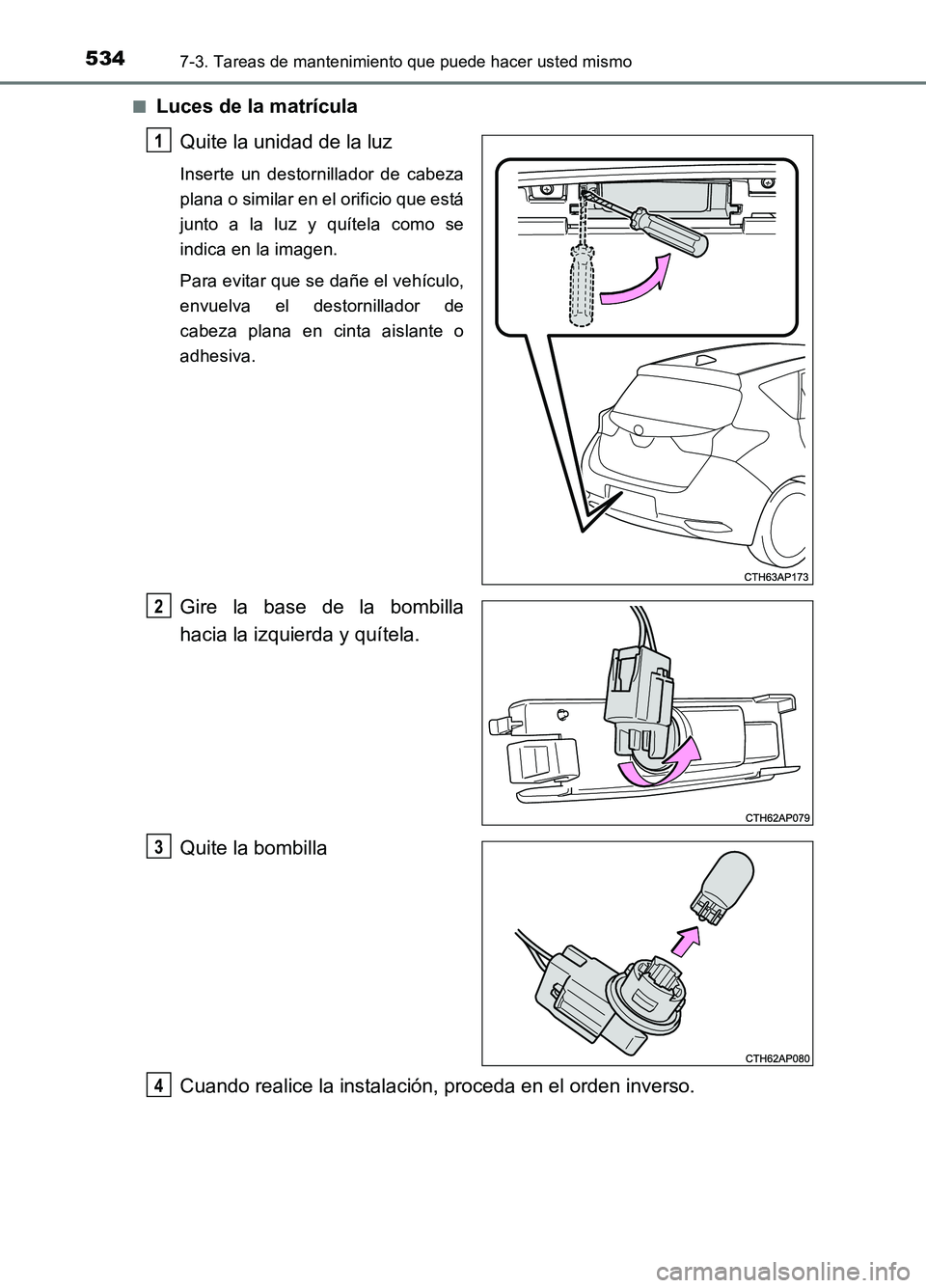

■Luces de la matrícula
Quite la unidad de la luz
Inserte un destornillador de cabeza
plana o similar en el orificio que está
junto a la luz y quítela como se
indica en la imagen.
Para evitar que se dañe el vehículo,
envuelva el destornillador de
cabeza plana en cinta aislante o
adhesiva.
Gire la base de la bombilla
hacia la izquierda y quítela.
Quite la bombilla
Cuando realice la instalación, proceda en el orden inverso.
1
2
3
4

5357-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
UK_AURIS_HB_ES (OM12L00S)

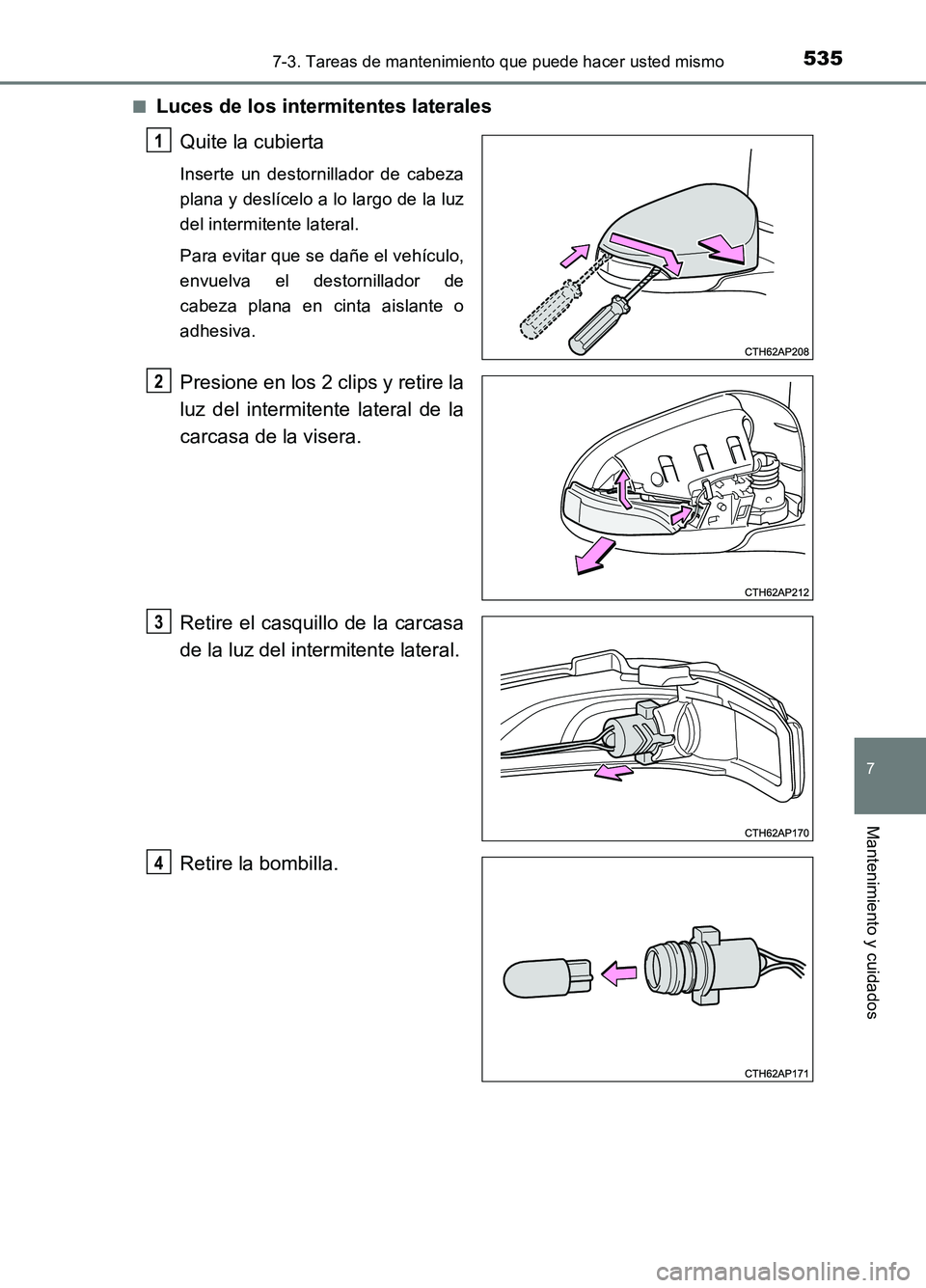

■Luces de los intermitentes laterales
Quite la cubierta
Inserte un destornillador de cabeza
plana y deslícelo a lo largo de la luz
del intermitente lateral.
Para evitar que se dañe el vehículo,
envuelva el destornillador de
cabeza plana en cinta aislante o
adhesiva.
Presione en los 2 clips y retire la
luz del intermitente lateral de la
carcasa de la visera.
Retire el casquillo de la carcasa
de la luz del intermitente lateral.
Retire la bombilla.
1
2
3
4

5377-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
UK_AURIS_HB_ES (OM12L00S)
■Sustitución de las siguientes bombillas
Si alguna de las luces que se enumeran a continuación se ha fundido,
lleve el vehículo a un concesionario o taller Toyota autorizado, o a otro pro-
fesional con la cualificación y el equipo necesarios, para que la reempla-
cen.
● Faros (vehículos con faros LED)
● Luces de posición delanteras/luces de marcha diurna
● Luz de freno en posición alta
● Luces de posición traseras
● Luz antiniebla trasera
■Bombillas de las luces LED
Los faros (vehículos con faros LED), la luz antiniebla trasera, la luz de freno en posi-
ción alta, las luces de posición delanteras/luces de marcha diurna y las luces de posi-
ción traseras están formadas por varios LED. Si alguno de los LED se funde, lleve su
vehículo a un concesionario o taller Toyota autorizado, o a otro profesional con la cua-
lificación y el equipo necesarios, para que le cambien la luz.
■ Condensación en el interior de las lentes
La condensación temporal en el interior de las lentes de los faros no indica un funcio-
namiento incorrecto.
Póngase en contacto con un concesionario o taller Toyota autorizado, o con otro pro-
fesional con la cualificación y el equipo necesarios, si desea más información en las
siguientes situaciones:
● Se han formado grandes gotas de agua en el interior de las lentes.
● Se ha introducido agua en el interior del faro.
■ Al sustituir las bombillas
 P. 5 2 3

5387-3. Tareas de mantenimiento que puede hacer usted mismo
UK_AURIS_HB_ES (OM12L00S)
ADVERTENCIA
■Sustitución de las bombillas
● Apague las luces. No intente cambiar la bombilla inmediatamente después de
haber apagado las luces.
Las bombillas están muy calientes y podrían causarle quemaduras.
● No toque la parte de cristal de la bombilla con las manos descubiertas. Si no queda
otro remedio que sujetar la parte de cristal, sujete con un trapo seco y limpio para
evitar que entre humedad y aceites en la bombilla.
Asimismo, si la bombilla se raya o se cae, podría romperse o fundirse.
● Instale las bombillas y todas las piezas necesarias para fijarlas. De lo contrario, se
podrían producir daños, incendios o hacer que el agua entre en el compartimento
de los faros. Como consecuencia, los faros podrían verse afectados y se produci-
ría condensación en las lentes.
■ Para evitar daños o incendios
Asegúrese de que las bombillas estén bien colocadas y bloqueadas.

540
UK_AURIS_HB_ES (OM12L00S)
8-1. Información importante
Pulse el interruptor.
Se encenderán todas las luces de los
intermitentes.
Para apagarlos, pulse el interruptor
una vez más.
■ Intermitentes de emergencia
Si los intermitentes de emergencia se van a usar por un tiempo prolongado cuando el
motor no está en funcionamiento, podría descargarse la batería.
Intermitentes de emergencia
Los intermitentes de emergencia se usan para advertir a otros conduc-
tores de que el vehículo se tiene que detener en la carretera debido a
una avería, etc.

5518-2. Pasos necesarios en caso de emergencia
8
Solución de problemas
UK_AURIS_HB_ES (OM12L00S)
Si una luz de aviso se enciende o suena un
indicador acústico de aviso
En caso de que alguna de las luces de aviso se encienda o parpadee,
lleve a cabo las siguientes acciones. Si alguna de las luces se enciende
o parpadea y después se apaga, no indica necesariamente que haya
algún funcionamiento incorrecto en el sistema. No obstante, si el pro-
blema persiste, lleve a revisar el vehículo a un concesionario o taller
Toyota autorizado, o a otro profesional con la cualificación y el equipo
necesarios.
Lista de luces de aviso e indicadores acústicos de aviso
Luz de avisoLuz de aviso/detalles/acciones
Luz de aviso del sistema de frenos (indicador acústico de
aviso)*1
Indica que:
• El nivel de líquido de frenos es bajo; o
• El sistema de frenos no funciona correctamente
Esta luz también se enciende cuando el freno de estaciona-
miento no está liberado. Si la luz se apaga después de liberar
por completo el freno de estacionamiento, el sistema funciona
con normalidad.
 Detenga el vehículo inmediatamente en un lugar seguro y
póngase en contacto con un concesionario o taller Toyota
autorizado, o con otro profesional con la cualificación y el
equipo necesarios. Continuar circulando puede ser peli-
groso.
(Si está instalado)
Luz de aviso del sistema de carga
Indica un funcionamiento incorrecto en el sistema de carga del
vehículo
 Detenga el vehículo inmediatamente en un lugar seguro y
póngase en contacto con un concesionario o taller Toyota
autorizado, o con otro profesional con la cualificación y el
equipo necesarios.
(Si está instalado)
Luz de aviso de presión baja del aceite de motor
Indica que la presión de aceite de motor es demasiado baja.
 Detenga el vehículo inmediatamente en un lugar seguro y
póngase en contacto con un concesionario o taller Toyota
autorizado, o con otro profesional con la cualificación y el
equipo necesarios.

5568-2. Pasos necesarios en caso de emergencia
UK_AURIS_HB_ES (OM12L00S)
*1: Indicador acústico de aviso de freno de estacionamiento activado:
El indicador acústico de aviso suena para indicar que el freno de estacionamiento
sigue accionado (una vez que el vehículo ha alcanzado una velocidad de 5 km/h [3
mph]).
Luz recordatoria del cinturón de seguridad del conductor y del
pasajero delantero (indicador acústico de aviso)*4
Avisa al conductor y/o al pasajero delantero de que deben abro-
charse los cinturones de seguridad
 Abróchese el cinturón de seguridad.
Si el asiento del pasajero delantero está ocupado, el cintu-
rón de seguridad del asiento del pasajero delantero también
tendrá que abrocharse para que se apague la luz de aviso
(indicador acústico de aviso).
(Si está instalado)
Luces recordatorias del cinturón de seguridad de los pasaje-
ros traseros (indicador acústico de aviso)*4
Avisa a los pasajeros traseros de que deben abrocharse los cin-
turones de seguridad.
 Abróchese el cinturón de seguridad.
(Si está instalado)
Luz de aviso de la presión de los neumáticos
Cuando se enciende la luz:
Presión de inflado de los neumáticos baja debido por ejemplo a
• Causas naturales ( P. 560)
• Neumático pinchado ( P. 569, 583)
 Ajuste la presión de inflado de los neumáticos al nivel espe-
cificado.
La luz se apagará después de unos minutos. En caso de
que no se apague la luz incluso tras ajustar la presión de
inflado de los neumáticos, lleve a revisar el sistema a un
concesionario o taller Toyota autorizado, o a otro profesio-
nal con la cualificación y el equipo necesarios.
Cuando se enciende la luz después de parpadear durante 1
minuto:
Funcionamiento incorrecto del sistema de aviso de la presión de
los neumáticos ( P. 560)
 Lleve el vehículo a un concesionario o taller Toyota autori-
zado, o a otro profesional con la cualificación y el equipo
necesarios, para que lleven a cabo una comprobación del
sistema.
(Si está instalado)
Luz de aviso principal
Se emite un indicador acústico y la luz de aviso se enciende y
parpadea para indicar que el sistema de aviso principal ha detec-
tado un funcionamiento incorrecto.
 P. 5 6 3
Luz de avisoLuz de aviso/detalles/acciones
