3074-6. Verwendung der Fahrassistenz-Systeme
4
Fahren
UK_AURIS_HV_HB_EM (OM12L09M)

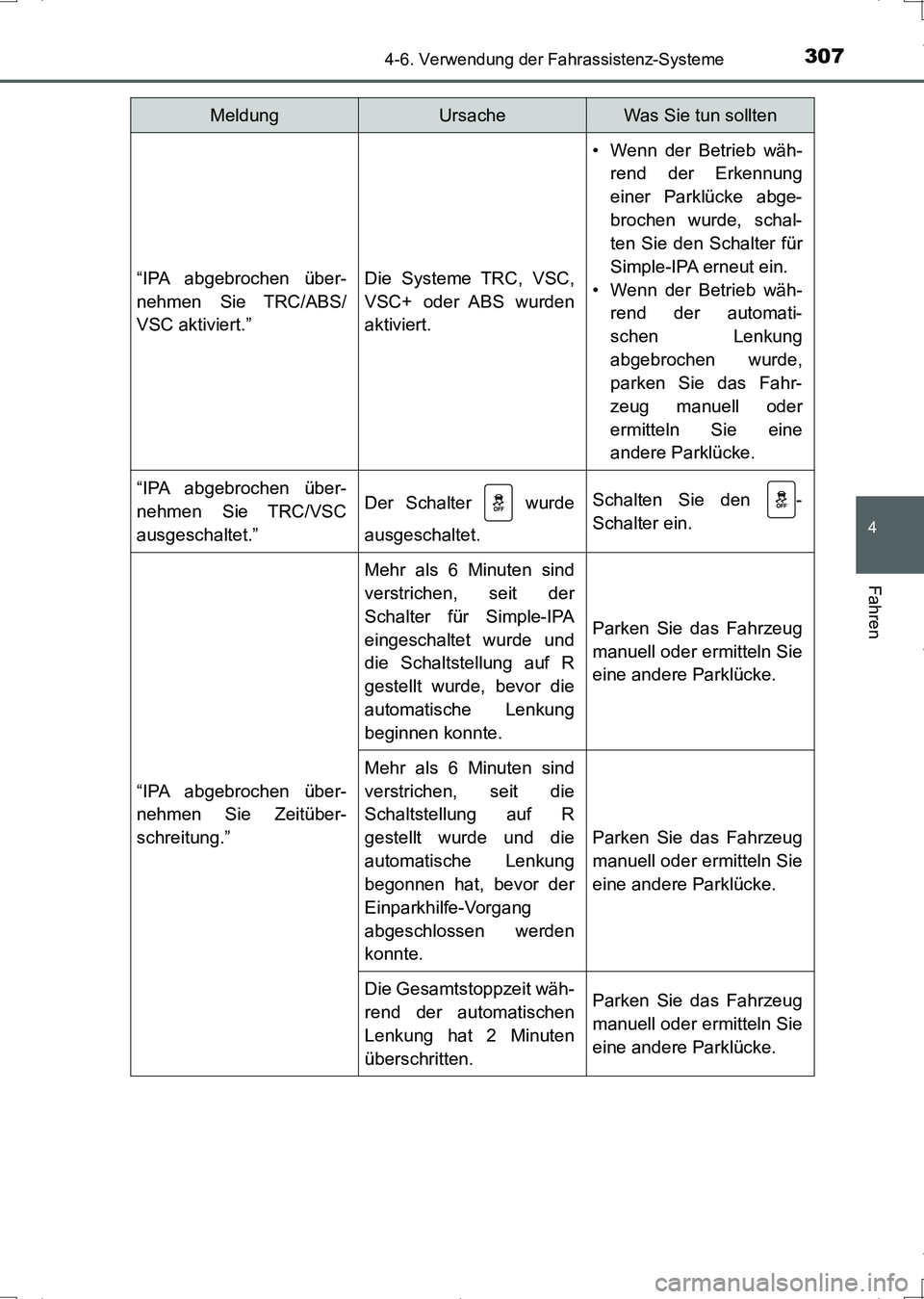

“IPA abgebrochen über-
nehmen Sie TRC/ABS/
VSC aktiviert.”Die Systeme TRC, VSC,
VSC+ oder ABS wurden
aktiviert.
• Wenn der Betrieb wäh-
rend der Erkennung
einer Parklücke abge-
brochen wurde, schal-
ten Sie den Schalter für
Simple-IPA erneut ein.
• Wenn der Betrieb wäh-
rend der automati-
schen Lenkung
abgebrochen wurde,
parken Sie das Fahr-
zeug manuell oder
ermitteln Sie eine
andere Parklücke.
“IPA abgebrochen über-
nehmen Sie TRC/VSC
ausgeschaltet.”Der Schalter wurde
ausgeschaltet.Schalten Sie den -
Schalter ein.
“IPA abgebrochen über-
nehmen Sie Zeitüber-
schreitung.”
Mehr als 6 Minuten sind
verstrichen, seit der
Schalter für Simple-IPA
eingeschaltet wurde und
die Schaltstellung auf R
gestellt wurde, bevor die
automatische Lenkung
beginnen konnte.
Parken Sie das Fahrzeug
manuell oder ermitteln Sie
eine andere Parklücke.
Mehr als 6 Minuten sind
verstrichen, seit die
Schaltstellung auf R
gestellt wurde und die
automatische Lenkung
begonnen hat, bevor der
Einparkhilfe-Vorgang
abgeschlossen werden
konnte.
Parken Sie das Fahrzeug
manuell oder ermitteln Sie
eine andere Parklücke.
Die Gesamtstoppzeit wäh-
rend der automatischen
Lenkung hat 2 Minuten
überschritten.Parken Sie das Fahrzeug
manuell oder ermitteln Sie
eine andere Parklücke.
MeldungUrsacheWas Sie tun sollten
UK AURIS_HV_HB_OM_German_OM12L09M.book 307 ページ ２０１６年６月２８日　火曜日　午後６時２１分

3094-6. Verwendung der Fahrassistenz-Systeme
4
Fahren
UK_AURIS_HV_HB_EM (OM12L09M)
■Betriebsbedingungen für Simple-IPA
●Das Hybridsystem wird gestartet.
●Der -Schalter ist eingeschaltet.
●Die Fahrzeuggeschwindigkeit beträgt 30 km/h oder weniger. (Während der automati-
schen Lenkung beträgt die Fahrzeuggeschwindigkeit 6 km/h oder weniger.)
■Abbrechen des Betriebs von Simple-IPA
Der Simple-IPA-Betrieb wird unter folgenden Bedingungen abgebrochen:
●Der Schalter für Simple-IPA wird ausgeschaltet.
●ABS, VSC, VSC+ oder TRC ist in Betrieb.
●Die Schaltstellung wird während der Erkennung einer Parklücke auf R gestellt.
●Die Schaltstellung wird auf R geschaltet und das Fahrzeug wird mindestens 1 m weit
rückwärts bewegt, nachdem eine Parklücke erkannt wurde und bevor der Summer
ertönt.
●Das Lenkrad wird während der automatischen Lenkung manuell betätigt.
●Es vergehen mehr als 6 Minuten bis zum Beginn der automatischen Lenkung, nach-
dem der Schalter für Simple-IPA eingeschaltet und die Schaltstellung auf R gestellt
wurde.
●Die Schaltstellung wird in eine andere Stellung als R bewegt, nachdem die automati-
sche Lenkung begonnen hat und vor dem Einfahren des Fahrzeugs in eine Parklü-
cke.
●Es vergehen mehr als 6 Minuten bis zum Abschluss des Einparkvorgangs, nachdem
die Schaltstellung auf R gestellt wurde und die automatische Lenkung begonnen hat.
●Die Gesamtstoppzeit während der automatischen Lenkung überschreitet 2 Minuten.
“IPA prüfen.”Funktionsstörung des
Systems.
Lassen Sie das Fahrzeug
von einem Toyota-Ver-
tragshändler bzw. einer
Vertragswerkstatt oder
einem anderen vor-
schriftsmäßig qualifizier-
ten und ausgerüsteten
Fachbetrieb überprüfen.
MeldungUrsacheWas Sie tun sollten
UK AURIS_HV_HB_OM_German_OM12L09M.book 309 ページ ２０１６年６月２８日　火曜日　午後６時２１分

3144-6. Verwendung der Fahrassistenz-Systeme
UK_AURIS_HV_HB_EM (OM12L09M)

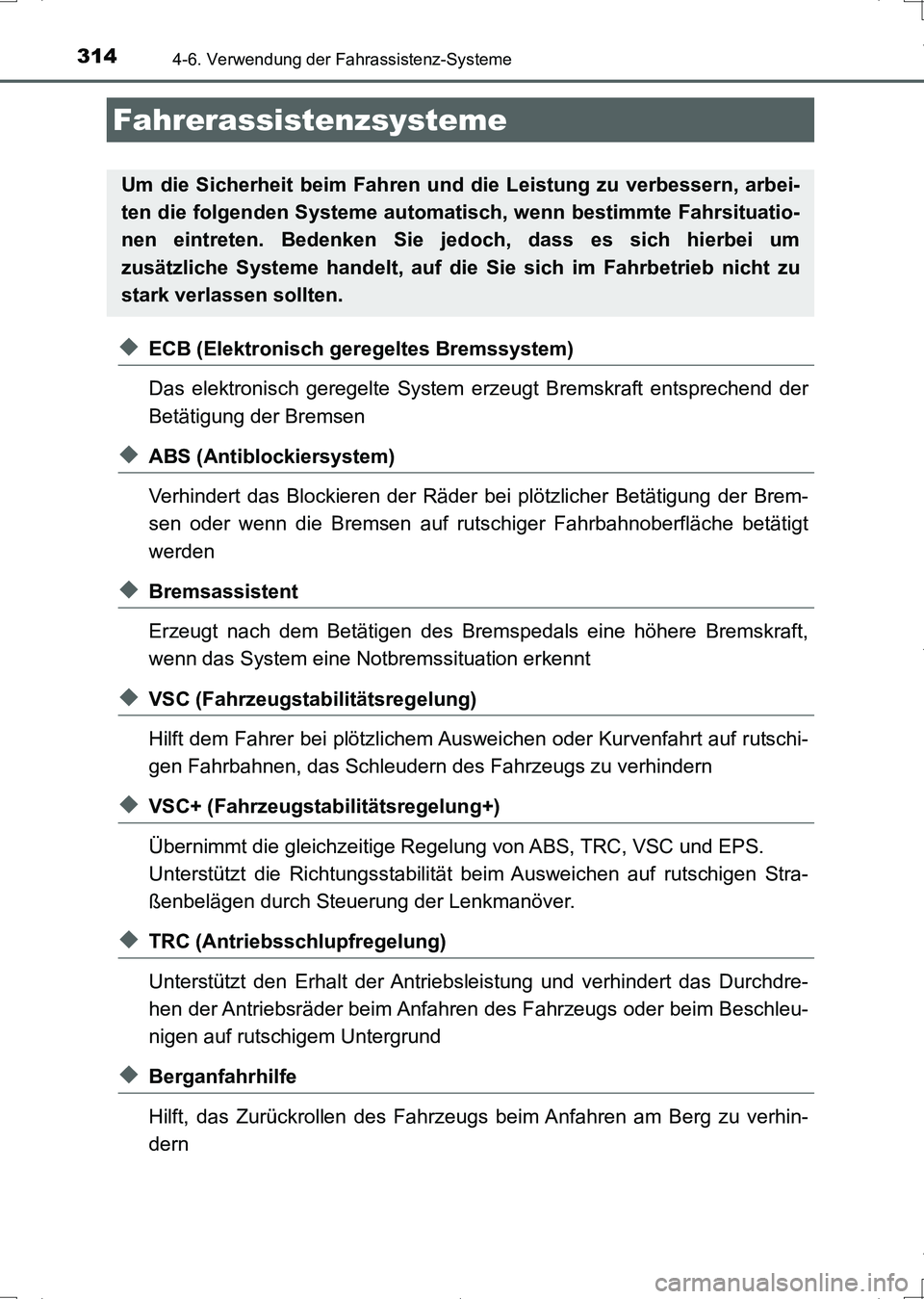

◆ECB (Elektronisch geregeltes Bremssystem)
Das elektronisch geregelte System erzeugt Bremskraft entsprechend der
Betätigung der Bremsen
◆ABS (Antiblockiersystem)
Verhindert das Blockieren der Räder bei plötzlicher Betätigung der Brem-
sen oder wenn die Bremsen auf rutschiger Fahrbahnoberfläche betätigt
werden
◆Bremsassistent
Erzeugt nach dem Betätigen des Bremspedals eine höhere Bremskraft,
wenn das System eine Notbremssituation erkennt
◆VSC (Fahrzeugstabilitätsregelung)
Hilft dem Fahrer bei plötzlichem Ausweichen oder Kurvenfahrt auf rutschi-
gen Fahrbahnen, das Schleudern des Fahrzeugs zu verhindern
◆VSC+ (Fahrzeugstabilitätsregelung+)
Übernimmt die gleichzeitige Regelung von ABS, TRC, VSC und EPS.
Unterstützt die Richtungsstabilität beim Ausweichen auf rutschigen Stra-
ßenbelägen durch Steuerung der Lenkmanöver.
◆TRC (Antriebsschlupfregelung)
Unterstützt den Erhalt der Antriebsleistung und verhindert das Durchdre-
hen der Antriebsräder beim Anfahren des Fahrzeugs oder beim Beschleu-
nigen auf rutschigem Untergrund
◆Berganfahrhilfe
Hilft, das Zurückrollen des Fahrzeugs beim Anfahren am Berg zu verhin-
dern
Fahrerassistenzsysteme
Um die Sicherheit beim Fahren und die Leistung zu verbessern, arbei-
ten die folgenden Systeme automatisch, wenn bestimmte Fahrsituatio-
nen eintreten. Bedenken Sie jedoch, dass es sich hierbei um
zusätzliche Systeme handelt, auf die Sie sich im Fahrbetrieb nicht zu
stark verlassen sollten.
UK AURIS_HV_HB_OM_German_OM12L09M.book 314 ページ ２０１６年６月２８日　火曜日　午後６時２１分

3154-6. Verwendung der Fahrassistenz-Systeme
4
Fahren
UK_AURIS_HV_HB_EM (OM12L09M)

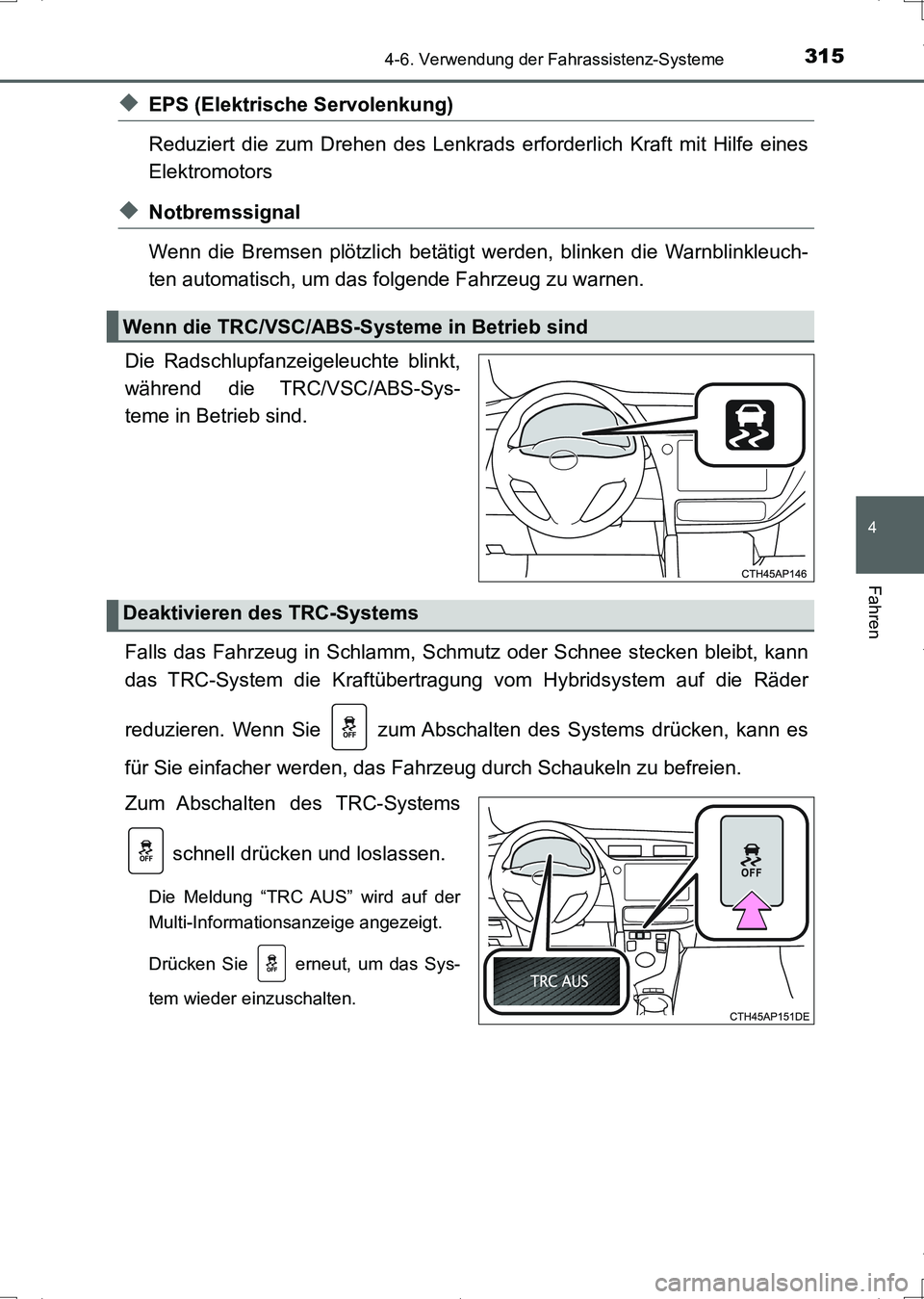

◆EPS (Elektrische Servolenkung)
Reduziert die zum Drehen des Lenkrads erforderlich Kraft mit Hilfe eines
Elektromotors
◆Notbremssignal
Wenn die Bremsen plötzlich betätigt werden, blinken die Warnblinkleuch-
ten automatisch, um das folgende Fahrzeug zu warnen.
Die Radschlupfanzeigeleuchte blinkt,
während die TRC/VSC/ABS-Sys-
teme in Betrieb sind.
Falls das Fahrzeug in Schlamm, Schmutz oder Schnee stecken bleibt, kann
das TRC-System die Kraftübertragung vom Hybridsystem auf die Räder
reduzieren. Wenn Sie zum Abschalten des Systems drücken, kann es
für Sie einfacher werden, das Fahrzeug durch Schaukeln zu befreien.
Zum Abschalten des TRC-Systems
schnell drücken und loslassen.
Die Meldung “TRC AUS” wird auf der
Multi-Informationsanzeige angezeigt.
Drücken Sie erneut, um das Sys-
tem wieder einzuschalten.
Wenn die TRC/VSC/ABS-Systeme in Betrieb sind
Deaktivieren des TRC-Systems
UK AURIS_HV_HB_OM_German_OM12L09M.book 315 ページ ２０１６年６月２８日　火曜日　午後６時２１分

3164-6. Verwendung der Fahrassistenz-Systeme
UK_AURIS_HV_HB_EM (OM12L09M)

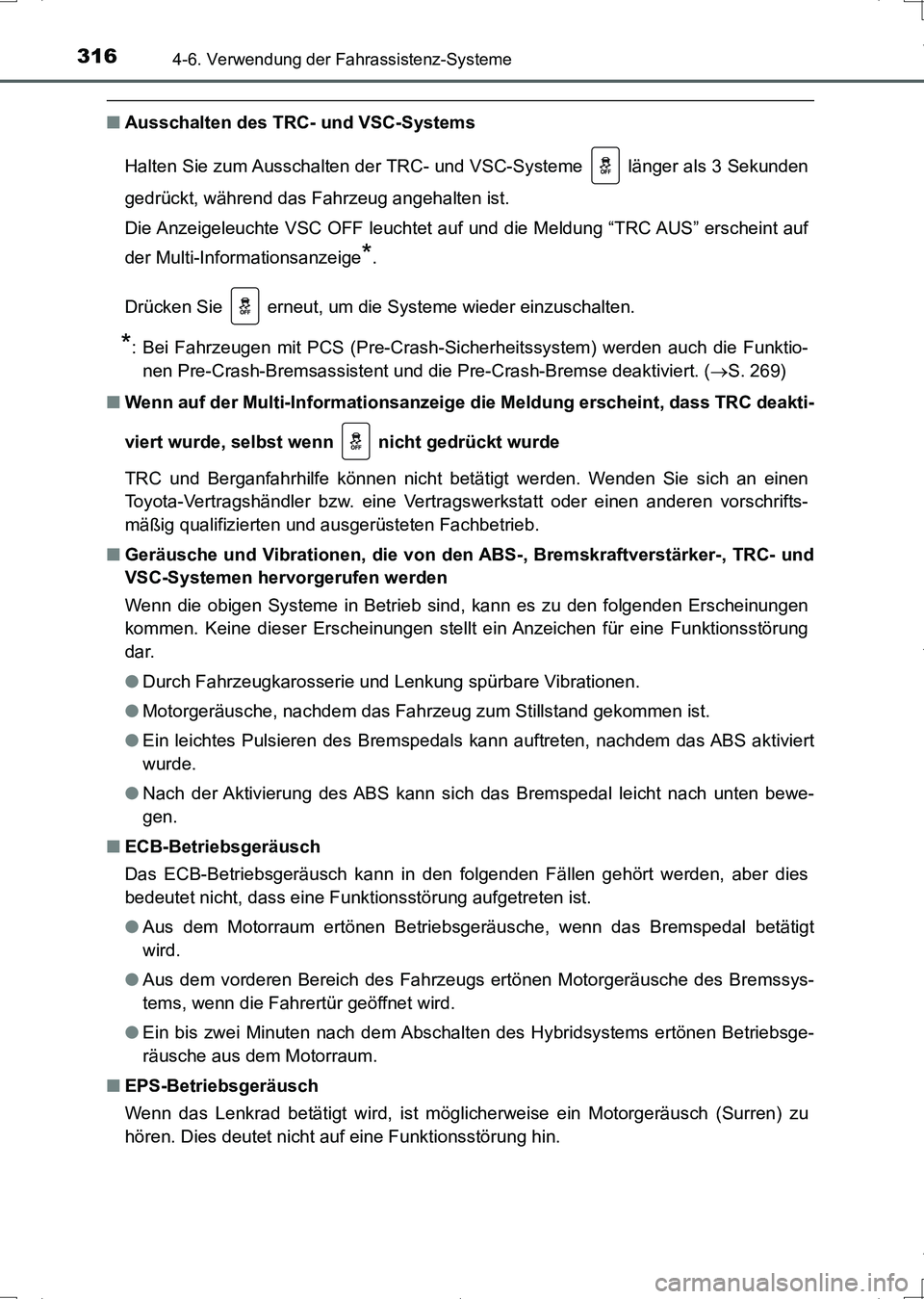

■Ausschalten des TRC- und VSC-Systems
Halten Sie zum Ausschalten der TRC- und VSC-Systeme länger als 3 Sekunden
gedrückt, während das Fahrzeug angehalten ist.
Die Anzeigeleuchte VSC OFF leuchtet auf und die Meldung “TRC AUS” erscheint auf
der Multi-Informationsanzeige
*.
Drücken Sie erneut, um die Systeme wieder einzuschalten.
*: Bei Fahrzeugen mit PCS (Pre-Crash-Sicherheitssystem) werden auch die Funktio-
nen Pre-Crash-Bremsassistent und die Pre-Crash-Bremse deaktiviert. (S. 269)
■Wenn auf der Multi-Informationsanzeige die Meldung erscheint, dass TRC deakti-
viert wurde, selbst wenn nicht gedrückt wurde
TRC und Berganfahrhilfe können nicht betätigt werden. Wenden Sie sich an einen
Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder einen anderen vorschrifts-
mäßig qualifizierten und ausgerüsteten Fachbetrieb.
■Geräusche und Vibrationen, die von den ABS-, Bremskraftverstärker-, TRC- und
VSC-Systemen hervorgerufen werden
Wenn die obigen Systeme in Betrieb sind, kann es zu den folgenden Erscheinungen
kommen. Keine dieser Erscheinungen stellt ein Anzeichen für eine Funktionsstörung
dar.
●Durch Fahrzeugkarosserie und Lenkung spürbare Vibrationen.
●Motorgeräusche, nachdem das Fahrzeug zum Stillstand gekommen ist.
●Ein leichtes Pulsieren des Bremspedals kann auftreten, nachdem das ABS aktiviert
wurde.
●Nach der Aktivierung des ABS kann sich das Bremspedal leicht nach unten bewe-
gen.
■ECB-Betriebsgeräusch
Das ECB-Betriebsgeräusch kann in den folgenden Fällen gehört werden, aber dies
bedeutet nicht, dass eine Funktionsstörung aufgetreten ist.
●Aus dem Motorraum ertönen Betriebsgeräusche, wenn das Bremspedal betätigt
wird.
●Aus dem vorderen Bereich des Fahrzeugs ertönen Motorgeräusche des Bremssys-
tems, wenn die Fahrertür geöffnet wird.
●Ein bis zwei Minuten nach dem Abschalten des Hybridsystems ertönen Betriebsge-
räusche aus dem Motorraum.
■EPS-Betriebsgeräusch
Wenn das Lenkrad betätigt wird, ist möglicherweise ein Motorgeräusch (Surren) zu
hören. Dies deutet nicht auf eine Funktionsstörung hin.
UK AURIS_HV_HB_OM_German_OM12L09M.book 316 ページ ２０１６年６月２８日　火曜日　午後６時２１分

3184-6. Verwendung der Fahrassistenz-Systeme
UK_AURIS_HV_HB_EM (OM12L09M)

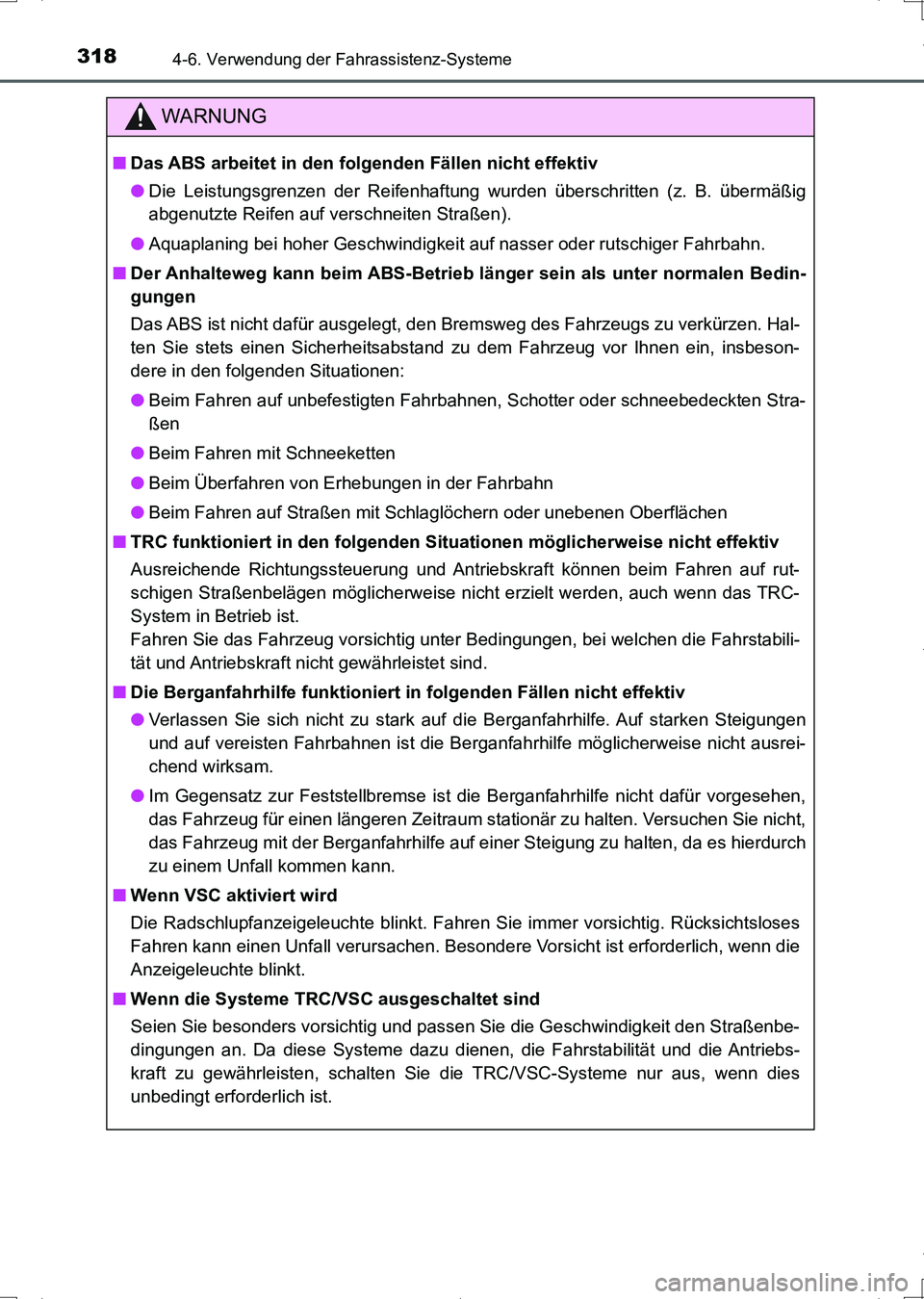

WARNUNG
■Das ABS arbeitet in den folgenden Fällen nicht effektiv
●Die Leistungsgrenzen der Reifenhaftung wurden überschritten (z. B. übermäßig
abgenutzte Reifen auf verschneiten Straßen).
●Aquaplaning bei hoher Geschwindigkeit auf nasser oder rutschiger Fahrbahn.
■Der Anhalteweg kann beim ABS-Betrieb länger sein als unter normalen Bedin-
gungen
Das ABS ist nicht dafür ausgelegt, den Bremsweg des Fahrzeugs zu verkürzen. Hal-
ten Sie stets einen Sicherheitsabstand zu dem Fahrzeug vor Ihnen ein, insbeson-
dere in den folgenden Situationen:
●Beim Fahren auf unbefestigten Fahrbahnen, Schotter oder schneebedeckten Stra-
ßen
●Beim Fahren mit Schneeketten
●Beim Überfahren von Erhebungen in der Fahrbahn
●Beim Fahren auf Straßen mit Schlaglöchern oder unebenen Oberflächen
■TRC funktioniert in den folgenden Situationen möglicherweise nicht effektiv
Ausreichende Richtungssteuerung und Antriebskraft können beim Fahren auf rut-
schigen Straßenbelägen möglicherweise nicht erzielt werden, auch wenn das TRC-
System in Betrieb ist.
Fahren Sie das Fahrzeug vorsichtig unter Bedingungen, bei welchen die Fahrstabili-
tät und Antriebskraft nicht gewährleistet sind.
■Die Berganfahrhilfe funktioniert in folgenden Fällen nicht effektiv
●Verlassen Sie sich nicht zu stark auf die Berganfahrhilfe. Auf starken Steigungen
und auf vereisten Fahrbahnen ist die Berganfahrhilfe möglicherweise nicht ausrei-
chend wirksam.
●Im Gegensatz zur Feststellbremse ist die Berganfahrhilfe nicht dafür vorgesehen,
das Fahrzeug für einen längeren Zeitraum stationär zu halten. Versuchen Sie nicht,
das Fahrzeug mit der Berganfahrhilfe auf einer Steigung zu halten, da es hierdurch
zu einem Unfall kommen kann.
■Wenn VSC aktiviert wird
Die Radschlupfanzeigeleuchte blinkt. Fahren Sie immer vorsichtig. Rücksichtsloses
Fahren kann einen Unfall verursachen. Besondere Vorsicht ist erforderlich, wenn die
Anzeigeleuchte blinkt.
■Wenn die Systeme TRC/VSC ausgeschaltet sind
Seien Sie besonders vorsichtig und passen Sie die Geschwindigkeit den Straßenbe-
dingungen an. Da diese Systeme dazu dienen, die Fahrstabilität und die Antriebs-
kraft zu gewährleisten, schalten Sie die TRC/VSC-Systeme nur aus, wenn dies
unbedingt erforderlich ist.
UK AURIS_HV_HB_OM_German_OM12L09M.book 318 ページ ２０１６年６月２８日　火曜日　午後６時２１分

3194-6. Verwendung der Fahrassistenz-Systeme
4
Fahren
UK_AURIS_HV_HB_EM (OM12L09M)
WARNUNG
■Wechseln der Reifen
Stellen Sie sicher, dass alle Reifen die angegebene Größe, Marke, Profilausführung
und Tragfähigkeit aufweisen. Stellen Sie darüber hinaus sicher, dass die Reifen zum
vorgeschriebenen Reifendruck gefüllt sind.
Die ABS-, TRC- und VSC-Systeme funktionieren nicht ordnungsgemäß, wenn ver-
schiedene Reifen auf dem Fahrzeug aufgezogen sind.
Wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder
einen anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb, wenn
Sie Informationen zum Wechseln von Reifen oder Rädern benötigen.
■Handhabung der Reifen und Aufhängung
Durch die Verwendung fehlerhafter Reifen oder Umbauten an der Fahrzeugaufhän-
gung wird die Wirksamkeit der Fahrerassistenzsysteme beeinträchtigt und es kann
zu Funktionsstörungen in einem System kommen.
UK AURIS_HV_HB_OM_German_OM12L09M.book 319 ページ ２０１６年６月２８日　火曜日　午後６時２１分

3244-7. Fahrtipps
UK_AURIS_HV_HB_EM (OM12L09M)

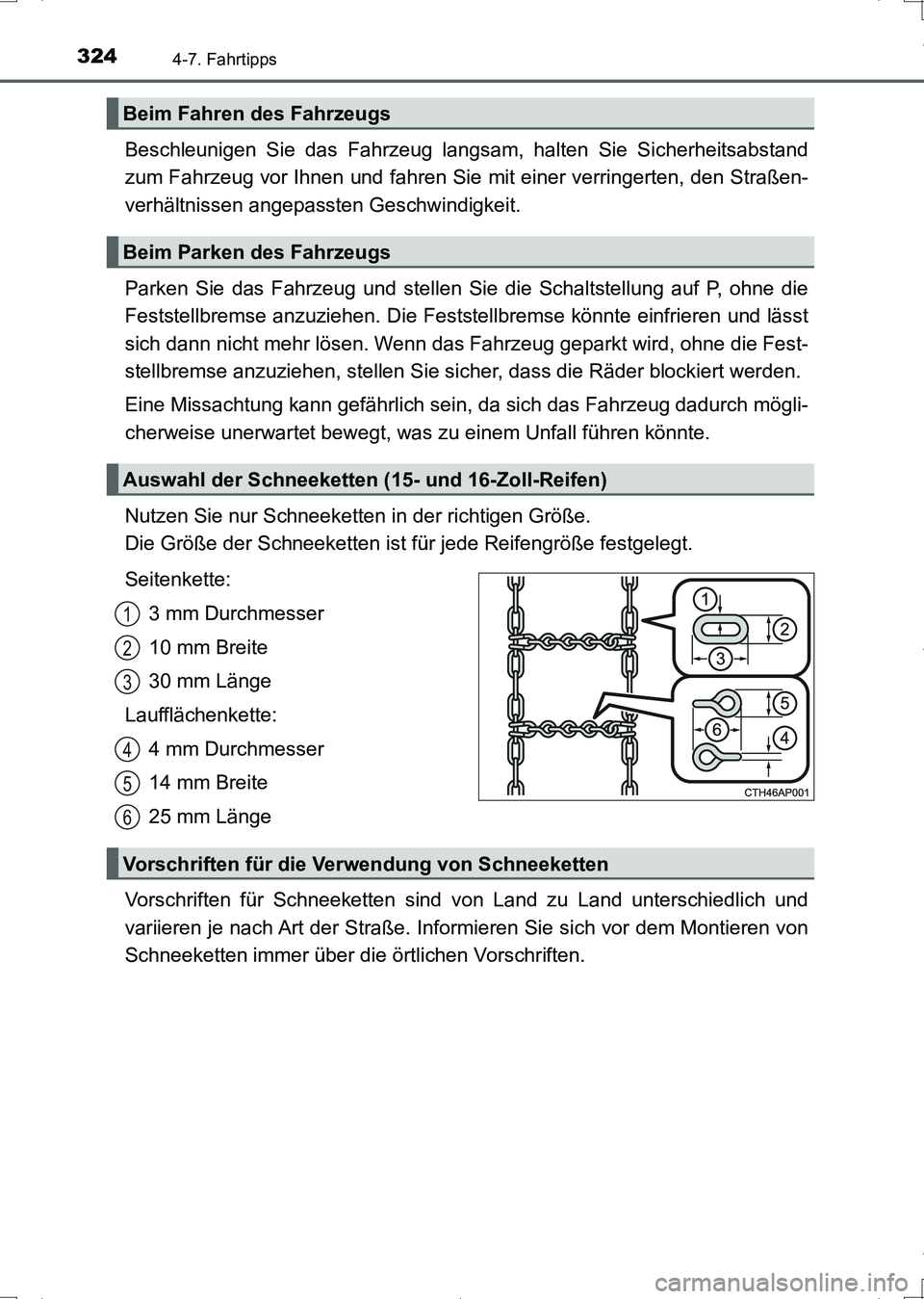

Beschleunigen Sie das Fahrzeug langsam, halten Sie Sicherheitsabstand
zum Fahrzeug vor Ihnen und fahren Sie mit einer verringerten, den Straßen-
verhältnissen angepassten Geschwindigkeit.
Parken Sie das Fahrzeug und stellen Sie die Schaltstellung auf P, ohne die
Feststellbremse anzuziehen. Die Feststellbremse könnte einfrieren und lässt
sich dann nicht mehr lösen. Wenn das Fahrzeug geparkt wird, ohne die Fest-
stellbremse anzuziehen, stellen Sie sicher, dass die Räder blockiert werden.
Eine Missachtung kann gefährlich sein, da sich das Fahrzeug dadurch mögli-
cherweise unerwartet bewegt, was zu einem Unfall führen könnte.
Nutzen Sie nur Schneeketten in der richtigen Größe.
Die Größe der Schneeketten ist für jede Reifengröße festgelegt.
Seitenkette:
3 mm Durchmesser
10 mm Breite
30 mm Länge
Laufflächenkette:
4 mm Durchmesser
14 mm Breite
25 mm Länge
Vorschriften für Schneeketten sind von Land zu Land unterschiedlich und
variieren je nach Art der Straße. Informieren Sie sich vor dem Montieren von
Schneeketten immer über die örtlichen Vorschriften.
Beim Fahren des Fahrzeugs
Beim Parken des Fahrzeugs
Auswahl der Schneeketten (15- und 16-Zoll-Reifen)
1
2
3
4
5
6
Vorschriften für die Verwendung von Schneeketten
UK AURIS_HV_HB_OM_German_OM12L09M.book 324 ページ ２０１６年６月２８日　火曜日　午後６時２１分
