2017 TOYOTA AURIS HYBRID ABS

4957-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
UK_AURIS_HV_HB_EM (OM12L09M)

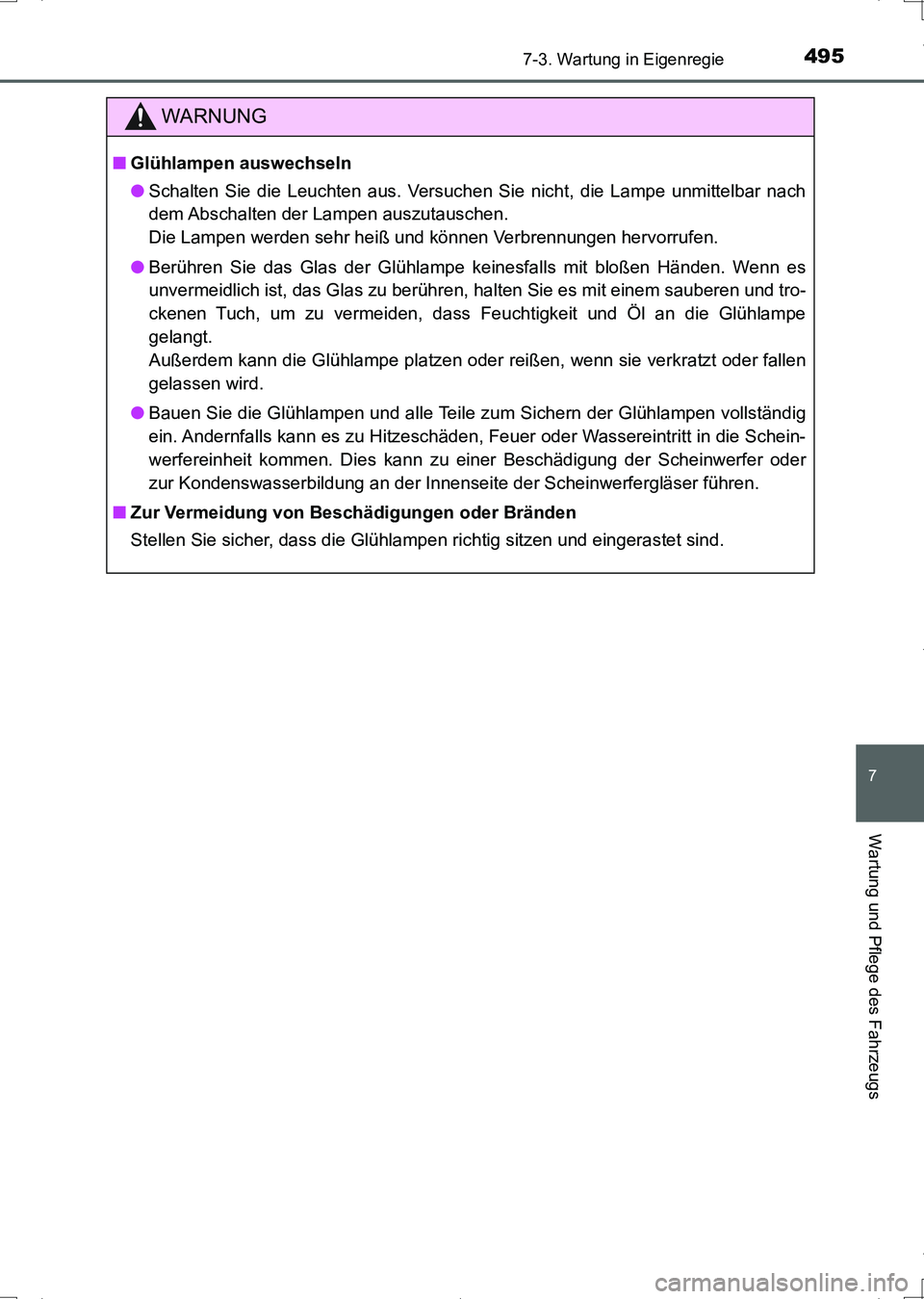

WARNUNG
■Glühlampen auswechseln
●Schalten Sie die Leuchten aus. Versuchen Sie nicht, die Lampe unmittelbar nach
dem Abschalten der Lampen auszutauschen.
Die Lampen werden sehr heiß und können Verbrennungen hervorrufen.
●Berühren Sie das Glas der Glühlampe keinesfalls mit bloßen Händen. Wenn es
unvermeidlich ist, das Glas zu berühren, halten Sie es mit einem sauberen und tro-
ckenen Tuch, um zu vermeiden, dass Feuchtigkeit und Öl an die Glühlampe
gelangt.
Außerdem kann die Glühlampe platzen oder reißen, wenn sie verkratzt oder fallen
gelassen wird.
●Bauen Sie die Glühlampen und alle Teile zum Sichern der Glühlampen vollständig
ein. Andernfalls kann es zu Hitzeschäden, Feuer oder Wassereintritt in die Schein-
werfereinheit kommen. Dies kann zu einer Beschädigung der Scheinwerfer oder
zur Kondenswasserbildung an der Innenseite der Scheinwerfergläser führen.
■Zur Vermeidung von Beschädigungen oder Bränden
Stellen Sie sicher, dass die Glühlampen richtig sitzen und eingerastet sind.
UK AURIS_HV_HB_OM_German_OM12L09M.book 495 ページ ２０１６年６月２８日　火曜日　午後６時２１分

4998-1. Wichtige Informationen
8
Wenn Störungen auftreten
UK_AURIS_HV_HB_EM (OM12L09M)
Treten Sie das Bremspedal ununterbrochen mit beiden Füßen fest herun-
ter.
Pumpen Sie das Bremspedal nicht wiederholt, da dies den erforderlichen Kraftauf-
wand zum Abbremsen des Fahrzeugs erhöht.
Ändern Sie die Schaltstellung zu N.
Wenn die Schaltstellung auf N gewechselt werden kann
Halten Sie das Fahrzeug nach dem Abbremsen an einer sicheren Stelle
am Straßenrand an.
Stoppen Sie das Hybridsystem.
Wenn die Schaltstellung nicht auf N geändert werden kann
Betätigen Sie das Bremspedal weiterhin mit beiden Füßen, um das Fahr-
zeug so stark wie möglich abzubremsen.
Halten Sie zum Stoppen des Hyb-
ridsystems die Starttaste mindes-
tens 2 Sekunden lang gedrückt
oder drücken Sie sie mindestens 3
Mal kurz nacheinander.
Halten Sie das Fahrzeug an einer sicheren Stelle am Straßenrand an.
Wenn Ihr Fahrzeug aufgrund eines Notfalls
angehalten werden muss
Führen Sie nur in einem Notfall, in dem es unmöglich ist, das Fahrzeug
auf herkömmliche Weise zu stoppen, das folgende Verfahren zum
Anhalten des Fahrzeugs aus:
1
2
3
4
3
Mindestens 2 Sekunden lang
gedrückt halten oder kurz 3 Mal oder
öfter drücken
4
WARNUNG
■Wenn das Hybridsystem im Fahrbetrieb abgeschaltet werden muss
Die Servolenkung steht nicht mehr zur Verfügung, sodass für das Drehen des Lenk-
rads mehr Kraft aufgewendet werden muss. Bremsen Sie das Fahrzeug so weit wie
möglich ab, bevor Sie das Hybridsystem abschalten.
5
UK AURIS_HV_HB_OM_German_OM12L09M.book 499 ページ ２０１６年６月２８日　火曜日　午後６時２１分

500
UK_AURIS_HV_HB_EM (OM12L09M)
8-2. Maßnahmen im Notfall
In den folgenden Situationen ist es nicht möglich, von einem anderen Fahr-
zeug mit Seilen oder Ketten abgeschleppt zu werden, da die Vorderräder
möglicherweise durch die Parksperre blockiert werden. Wenden Sie sich an
einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder einen ande-
ren vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb oder einen
Abschleppdienst.
●Es liegt eine Funktionsstörung im Steuerungssystem der Stellung P vor.
(S. 514)
●Es liegt eine Funktionsstörung in der Wegfahrsperre vor. (S. 83)
●Es liegt eine Funktionsstörung im intelligenten Einstiegs- & Startsystem
vor. (S. 552)
●Wenn die 12-Volt-Batterie entladen ist. (S. 555)

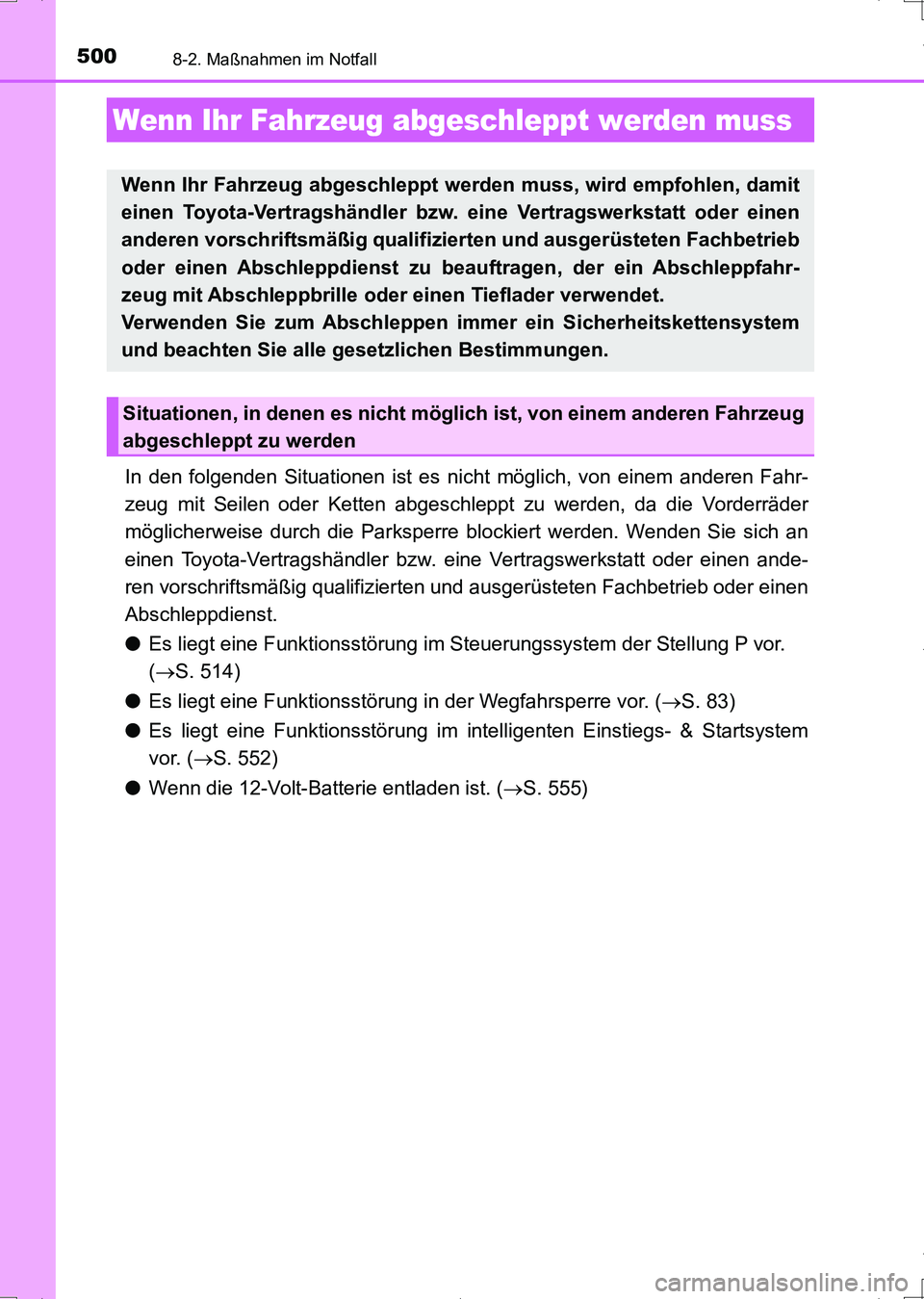

Wenn Ihr Fahrzeug abgeschleppt werden muss
Wenn Ihr Fahrzeug abgeschleppt werden muss, wird empfohlen, damit
einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder einen
anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb
oder einen Abschleppdienst zu beauftragen, der ein Abschleppfahr-
zeug mit Abschleppbrille oder einen Tieflader verwendet.
Verwenden Sie zum Abschleppen immer ein Sicherheitskettensystem
und beachten Sie alle gesetzlichen Bestimmungen.
Situationen, in denen es nicht möglich ist, von einem anderen Fahrzeug
abgeschleppt zu werden
UK AURIS_HV_HB_OM_German_OM12L09M.book 500 ページ ２０１６年６月２８日　火曜日　午後６時２１分

5018-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
UK_AURIS_HV_HB_EM (OM12L09M)
Folgendes deutet auf eine Störung im Getriebe hin. Wenden Sie sich vor dem
Abschleppen an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt
oder einen anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fach-
betrieb oder einen Abschleppdienst.
●Die Warnleuchte für das Hybridsystem leuchtet auf und das Fahrzeug
bewegt sich nicht.
●Das Fahrzeug macht ein ungewöhnliches Geräusch.
Schleppen Sie Ihr Fahrzeug nicht mit
einem Abschleppwagen mit Seilwinde
ab, um Beschädigungen der Karosse-
rie zu vermeiden.
Situationen, in welchen Sie vor dem Abschleppen einen Händler kon-
taktieren sollten
Abschleppen mit einem Abschleppwagen mit Seilwinde
Abschleppen mit einem Abschleppfahrzeug mit Abschleppbrille
Von vornVon hinten
Lösen Sie die Feststellbremse. Schieben Sie einen Nachläufer
unter die Vorderräder.
UK AURIS_HV_HB_OM_German_OM12L09M.book 501 ページ ２０１６年６月２８日　火曜日　午後６時２１分

5028-2. Maßnahmen im Notfall
UK_AURIS_HV_HB_EM (OM12L09M)
Ziehen Sie die Feststellbremse an und schalten Sie die Starttaste aus.
Verwenden Sie für alle 4 Räder Unterlegkeile, um das Fahrzeug am Wegrollen zu
hindern.
Sichern Sie das Fahrzeug, indem
Sie die Räder wie dargestellt auf
dem Abschleppwagen festzurren.
Wenn in einer Notsituation kein Abschleppwagen zur Verfügung steht, kann
Ihr Fahrzeug auch aushilfsweise mit Seilen oder Ketten an den Abschleppö-
sen abgeschleppt werden. Dies sollten Sie aber nur auf festem Straßenbelag
über eine kurze Distanz bei unter 30 km/h vornehmen.
Im Fahrzeug muss sich ein Fahrer befinden, um zu lenken und die Bremsen
zu betätigen. Räder, Antriebsstrang, Achsen, Lenkung und Bremsen des
Fahrzeugs müssen in gutem Zustand sein.
Verwendung eines Tiefladers
1
2
Abschleppen im Notfall
UK AURIS_HV_HB_OM_German_OM12L09M.book 502 ページ ２０１６年６月２８日　火曜日　午後６時２１分

5038-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
UK_AURIS_HV_HB_EM (OM12L09M)

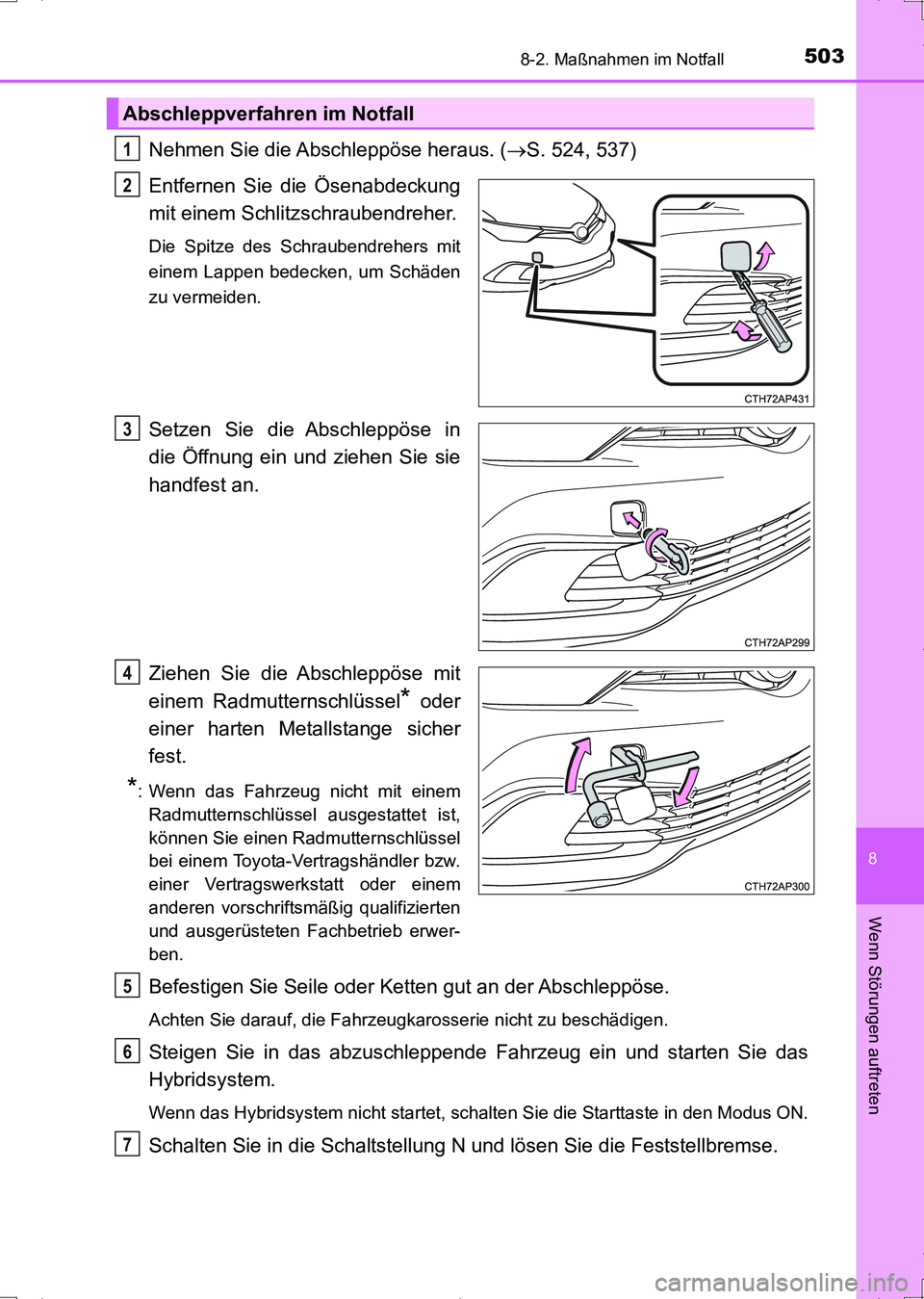

Nehmen Sie die Abschleppöse heraus. (S. 524, 537)
Entfernen Sie die Ösenabdeckung
mit einem Schlitzschraubendreher.
Die Spitze des Schraubendrehers mit
einem Lappen bedecken, um Schäden
zu vermeiden.
Setzen Sie die Abschleppöse in
die Öffnung ein und ziehen Sie sie
handfest an.
Ziehen Sie die Abschleppöse mit
einem Radmutternschlüssel
* oder
einer harten Metallstange sicher
fest.
*: Wenn das Fahrzeug nicht mit einem
Radmutternschlüssel ausgestattet ist,
können Sie einen Radmutternschlüssel
bei einem Toyota-Vertragshändler bzw.
einer Vertragswerkstatt oder einem
anderen vorschriftsmäßig qualifizierten
und ausgerüsteten Fachbetrieb erwer-
ben.
Befestigen Sie Seile oder Ketten gut an der Abschleppöse.
Achten Sie darauf, die Fahrzeugkarosserie nicht zu beschädigen.
Steigen Sie in das abzuschleppende Fahrzeug ein und starten Sie das
Hybridsystem.
Wenn das Hybridsystem nicht startet, schalten Sie die Starttaste in den Modus ON.
Schalten Sie in die Schaltstellung N und lösen Sie die Feststellbremse.
Abschleppverfahren im Notfall
1
2
3
4
5
6
7
UK AURIS_HV_HB_OM_German_OM12L09M.book 503 ページ ２０１６年６月２８日　火曜日　午後６時２１分

5048-2. Maßnahmen im Notfall
UK_AURIS_HV_HB_EM (OM12L09M)

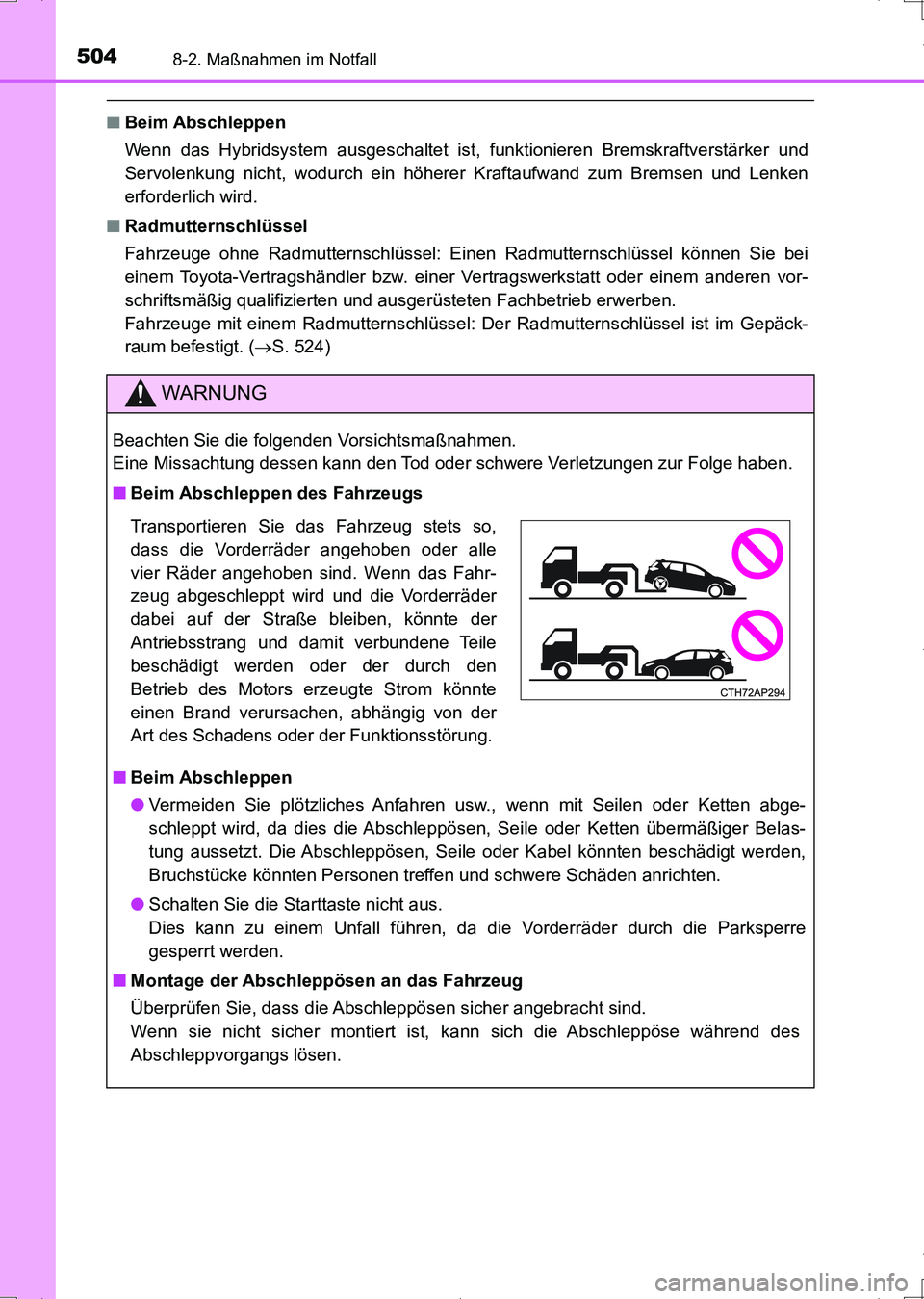

■Beim Abschleppen
Wenn das Hybridsystem ausgeschaltet ist, funktionieren Bremskraftverstärker und
Servolenkung nicht, wodurch ein höherer Kraftaufwand zum Bremsen und Lenken
erforderlich wird.
■Radmutternschlüssel
Fahrzeuge ohne Radmutternschlüssel: Einen Radmutternschlüssel können Sie bei
einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem anderen vor-
schriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb erwerben.
Fahrzeuge mit einem Radmutternschlüssel: Der Radmutternschlüssel ist im Gepäck-
raum befestigt. (S. 524)
WARNUNG
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Eine Missachtung dessen kann den Tod oder schwere Verletzungen zur Folge haben.
■Beim Abschleppen des Fahrzeugs
■Beim Abschleppen
●Vermeiden Sie plötzliches Anfahren usw., wenn mit Seilen oder Ketten abge-
schleppt wird, da dies die Abschleppösen, Seile oder Ketten übermäßiger Belas-
tung aussetzt. Die Abschleppösen, Seile oder Kabel könnten beschädigt werden,
Bruchstücke könnten Personen treffen und schwere Schäden anrichten.
●Schalten Sie die Starttaste nicht aus.
Dies kann zu einem Unfall führen, da die Vorderräder durch die Parksperre
gesperrt werden.
■Montage der Abschleppösen an das Fahrzeug
Überprüfen Sie, dass die Abschleppösen sicher angebracht sind.
Wenn sie nicht sicher montiert ist, kann sich die Abschleppöse während des
Abschleppvorgangs lösen.
Transportieren Sie das Fahrzeug stets so,
dass die Vorderräder angehoben oder alle
vier Räder angehoben sind. Wenn das Fahr-
zeug abgeschleppt wird und die Vorderräder
dabei auf der Straße bleiben, könnte der
Antriebsstrang und damit verbundene Teile
beschädigt werden oder der durch den
Betrieb des Motors erzeugte Strom könnte
einen Brand verursachen, abhängig von der
Art des Schadens oder der Funktionsstörung.
UK AURIS_HV_HB_OM_German_OM12L09M.book 504 ページ ２０１６年６月２８日　火曜日　午後６時２１分

5058-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
UK_AURIS_HV_HB_EM (OM12L09M)

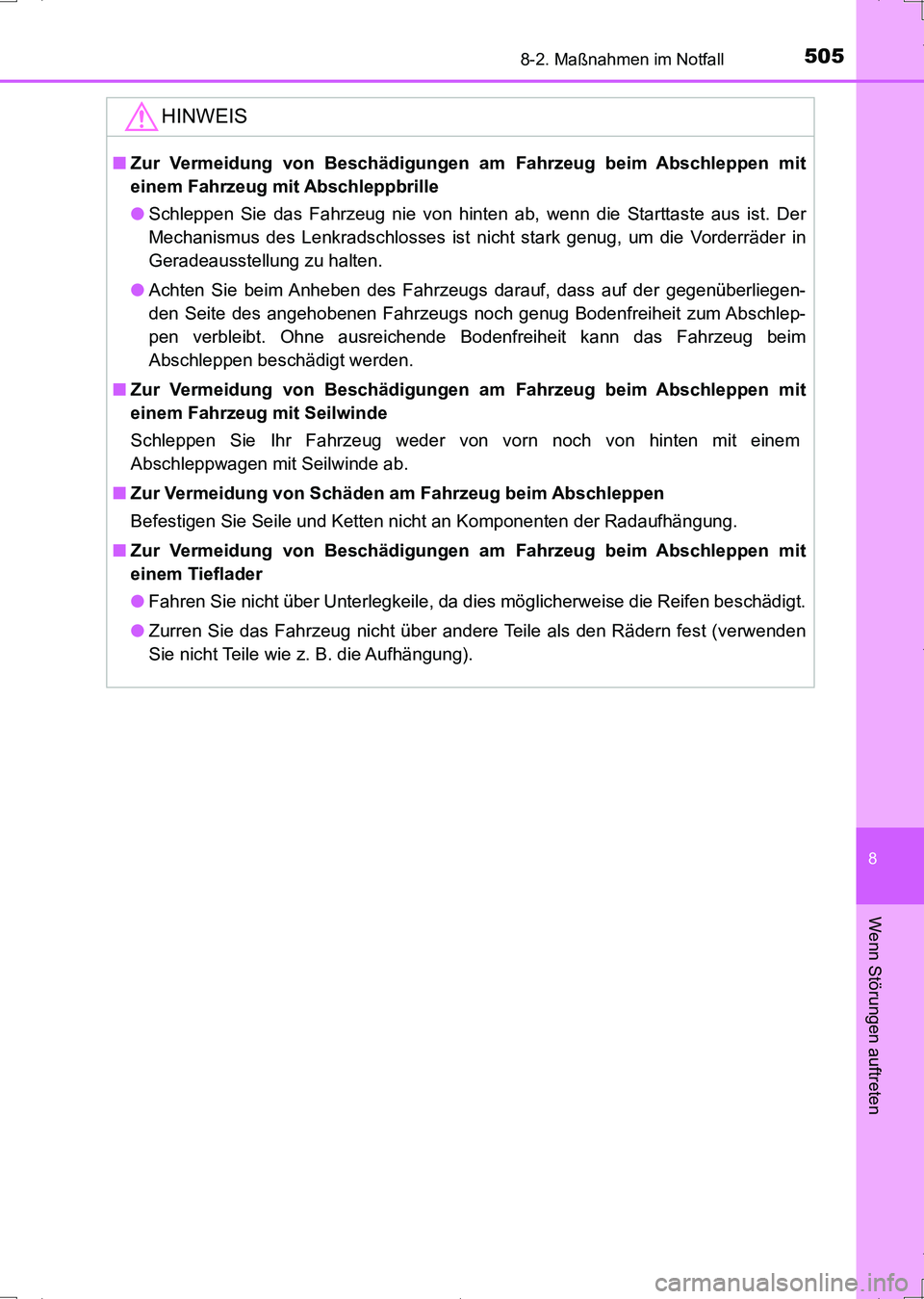

HINWEIS
■Zur Vermeidung von Beschädigungen am Fahrzeug beim Abschleppen mit
einem Fahrzeug mit Abschleppbrille
●Schleppen Sie das Fahrzeug nie von hinten ab, wenn die Starttaste aus ist. Der
Mechanismus des Lenkradschlosses ist nicht stark genug, um die Vorderräder in
Geradeausstellung zu halten.
●Achten Sie beim Anheben des Fahrzeugs darauf, dass auf der gegenüberliegen-
den Seite des angehobenen Fahrzeugs noch genug Bodenfreiheit zum Abschlep-
pen verbleibt. Ohne ausreichende Bodenfreiheit kann das Fahrzeug beim
Abschleppen beschädigt werden.
■Zur Vermeidung von Beschädigungen am Fahrzeug beim Abschleppen mit
einem Fahrzeug mit Seilwinde
Schleppen Sie Ihr Fahrzeug weder von vorn noch von hinten mit einem
Abschleppwagen mit Seilwinde ab.
■Zur Vermeidung von Schäden am Fahrzeug beim Abschleppen
Befestigen Sie Seile und Ketten nicht an Komponenten der Radaufhängung.
■Zur Vermeidung von Beschädigungen am Fahrzeug beim Abschleppen mit
einem Tieflader
●Fahren Sie nicht über Unterlegkeile, da dies möglicherweise die Reifen beschädigt.
●Zurren Sie das Fahrzeug nicht über andere Teile als den Rädern fest (verwenden
Sie nicht Teile wie z. B. die Aufhängung).
