2017 TOYOTA AURIS HYBRID ABS

5588-2. Maßnahmen im Notfall
UK_AURIS_HV_HB_EM (OM12L09M)■Beim Laden oder Austauschen der 12-Volt-Batterie
●Fahrzeuge mit intelligentem Einstiegs- & Startsystem: In manchen Fällen ist es nicht
möglich, bei entladener 12-Volt-Batterie die Türen mit dem intelligenten Einstiegs- &
Startsystem zu entriegeln. Verriegeln oder entriegeln Sie die Türen mit der Fernbe-
dienung oder dem mechanischen Schlüssel.
●Eventuell startet das Hybridsystem nach dem Aufladen der 12-Volt-Batterie nicht
beim ersten Versuch, nach dem zweiten Versuch wird es jedoch normal starten. Dies
ist keine Funktionsstörung.
●Der Modus der Starttaste wird vom Fahrzeug gespeichert. Wenn die 12-Volt-Batterie
wieder angeklemmt wird, kehrt das System in den Modus zurück, in dem es sich vor
dem Entladen der 12-Volt-Batterie befand. Schalten Sie vor dem Abklemmen der 12-
Volt-Batterie die Starttaste aus.
Wenn Sie nicht genau wissen, in welchem Modus sich die Starttaste vor dem Entla-
den der 12-Volt-Batterie befand, seien Sie besonders vorsichtig beim erneuten
Anklemmen der 12-Volt-Batterie.
WARNUNG
■Vermeiden von Bränden oder Explosionen der 12-Volt-Batterie
Beachten Sie die folgenden Vorsichtsmaßnahmen, um ein versehentliches Entzün-
den der möglicherweise von der 12-Volt-Batterie freigesetzten brennbaren Gase zu
verhindern:
●Stellen Sie sicher, dass jedes Überbrückungskabel an den richtigen Batteriepol
angeschlossen ist und dass es nicht unbeabsichtigt ein anderes Teil als diesen Pol
berührt.
●Lassen Sie nicht das andere Ende des Überbrückungskabels, das mit dem Pluspol
“+” verbunden ist, mit anderen Teilen oder Metallflächen, wie z. B. Halterungen
oder nicht lackierte Metallflächen, in Berührung kommen.
●Achten Sie darauf, dass sich die Klemmen + und - der Überbrückungskabel auf
keinen Fall berühren.
●Rauchen Sie nicht, verwenden Sie keine Streichhölzer oder Feuerzeuge in der
Nähe und halten Sie offenes Feuer von der 12-Volt-Batterie fern.
UK AURIS_HV_HB_OM_German_OM12L09M.book 558 ページ ２０１６年６月２８日　火曜日　午後６時２１分

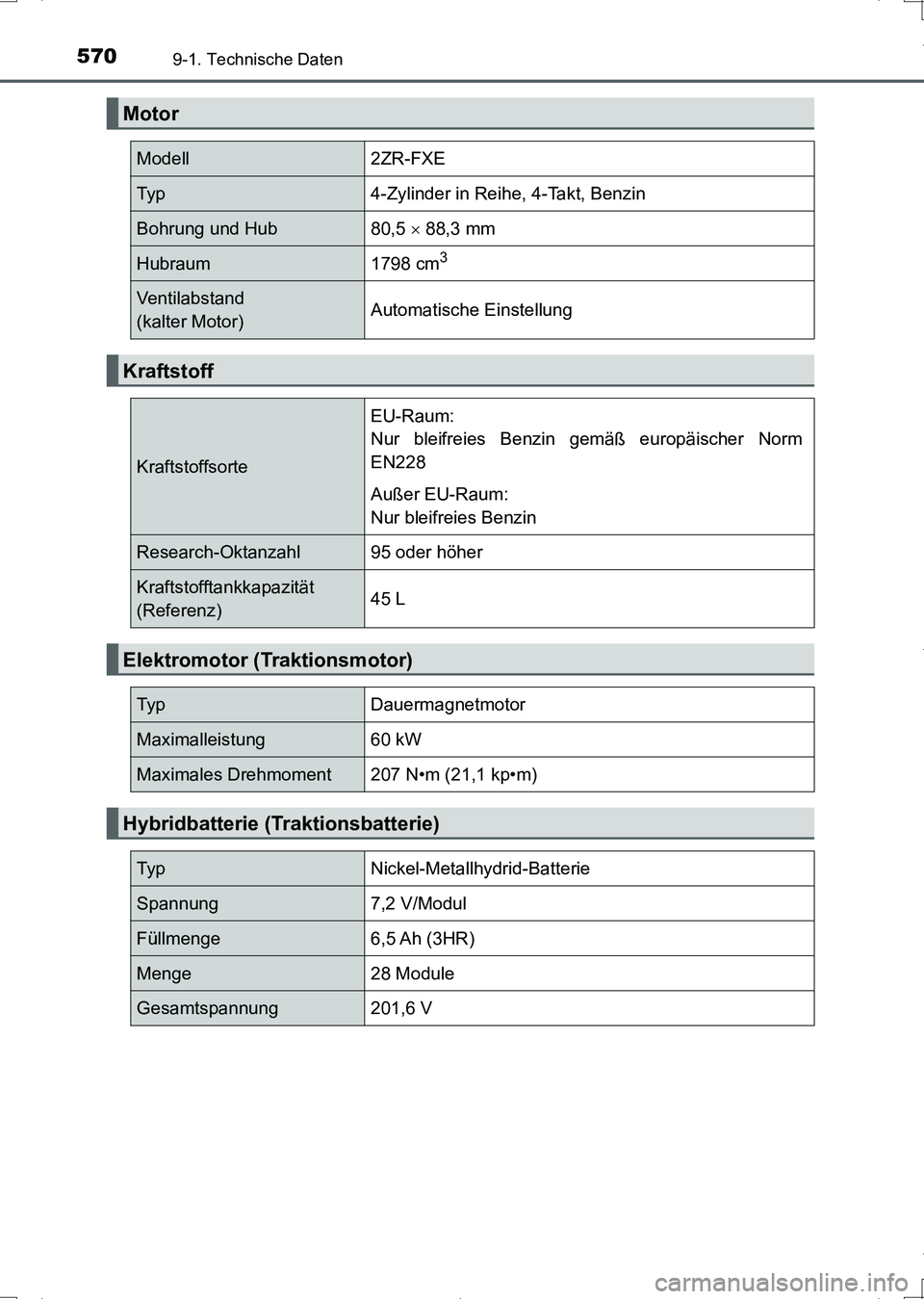

5709-1. Technische Daten
UK_AURIS_HV_HB_EM (OM12L09M)
Motor
Modell2ZR-FXE
Ty p4-Zylinder in Reihe, 4-Takt, Benzin
Bohrung und Hub80,5  88,3 mm
Hubraum1798 cm3
Ventilabstand
(kalter Motor)Automatische Einstellung
Kraftstoff
Kraftstoffsorte
EU-Raum:
Nur bleifreies Benzin gemäß europäischer Norm
EN228
Außer EU-Raum:
Nur bleifreies Benzin
Research-Oktanzahl95 oder höher
Kraftstofftankkapazität
(Referenz)45 L
Elektromotor (Traktionsmotor)
Ty pDauermagnetmotor
Maximalleistung60 kW
Maximales Drehmoment207 N•m (21,1 kp•m)
Hybridbatterie (Traktionsbatterie)
Ty pNickel-Metallhydrid-Batterie
Spannung7,2 V/Modul
Füllmenge6,5 Ah (3HR)
Menge28 Module
Gesamtspannung201,6 V
UK AURIS_HV_HB_OM_German_OM12L09M.book 570 ページ ２０１６年６月２８日　火曜日　午後６時２１分

5749-1. Technische Daten
UK_AURIS_HV_HB_EM (OM12L09M)
Kühlsystem
Kapazität (Referenz)
Benzinmotor
Mit Abgaswärmetauschersys-
tem
Ohne Abgaswärmetauscher-
system
Leistungsregler
7,0 L
6,3 L
2,1 L
KühlmittelsorteVerwenden Sie eine der folgenden Sorten:
• “Toyota Super Long Life Coolant” «Toyota-
Super-Langzeitkühlmittel»
• Vergleichbares hochwertiges silikatfreies,
aminfreies, nitritfreies und boratfreies Kühl-
mittel auf Ethylenglykolbasis mit hybridorga-
nischer Langzeitsäuretechnologie
Verwenden Sie nicht ausschließlich reines Was-
ser.
Zündsystem
Zündkerze
MarkeDENSO SC16HR11 oder DENSO SC20HR11
Abstand1,1 mm
HINWEIS
■Zündkerzen mit Iridium-Elektroden
Verwenden Sie nur Zündkerzen mit Iridium-Elektroden. Verstellen Sie nicht den
Zündkerzen-Elektrodenabstand.
Elektrische Anlage
12-Volt-Batterie
Leerlaufspannung bei
20C:12,6  12,8 V Voll geladen
12,2
 12,4 V Halb geladen
11 , 8
 12,0 V Entladen
(Die Spannung wird 20 Minuten nach dem Abschalten
des Hybridsystems und sämtlicher Leuchten über-
prüft.)
Ladestrom5 A max.
UK AURIS_HV_HB_OM_German_OM12L09M.book 574 ページ ２０１６年６月２８日　火曜日　午後６時２１分

585
9
9-2. Individuelle Anpassung
Technische Daten des Fahrzeugs
UK_AURIS_HV_HB_EM (OM12L09M)■
Hebel für Fahrtrichtungsanzeiger (S. 231)
■Automatisches Beleuchtungssystem* (S. 233)
*: Je nach Ausstattung
■
Follow-Me-Home-System (S. 235)
■LDA (Alarm bei Fahrspurabweichung)* (S. 270)
*: Je nach Ausstattung
FunktionStandardeinstel-
lungIndividuelle Einstel-
lung
Anzahl der automatischen
Blinkvorgänge der Fahrtrich-
tungsanzeiger, wenn der
Hebel für die Fahrtrichtungs-
anzeiger bei einem Spur-
wechsel in die erste Position
bewegt wird
3
5
——O7
Aus
123
FunktionStandardeinstel-
lungIndividuelle Einstel-
lung
Empfindlichkeit des Lichts-
ensorsStandard-2 bis 2O—O
123
FunktionStandardeinstel-
lungIndividuelle Einstel-
lung
Zeit bis zum automatischen
Abschalten der Scheinwer-
fer
30 Sekunden
60 Sekunden
——O90 Sekunden
120 Sekunden
123
FunktionStandardeinstel-
lungIndividuelle Einstel-
lung
Empfindlichkeit für die War-
nung für LDAHochStandard—O—
123
UK AURIS_HV_HB_OM_German_OM12L09M.book 585 ページ ２０１６年６月２８日　火曜日　午後６時２１分

5869-2. Individuelle Anpassung
UK_AURIS_HV_HB_EM (OM12L09M)■
RSA (Verkehrsschilderkennung)* (S. 280)
*: Je nach Ausstattung
■
Toyota-Einparkhilfe*1 (S. 292)
*1: Je nach Ausstattung
*2: Fahrzeuge mit einem Navigations-/Multimediasystem
*3: Wenn die Toyota-Einparkhilfe in Betrieb ist.
FunktionStandardeinstel-
lungIndividuelle Einstel-
lung
RSA-SystemEinAus—O—
Benachrichtigungsmethode
bei Geschwindigkeitsüber-
schreitung
Nur Anzeige
Anzeige und Sum-
mer
—O—
Aus
Benachrichtigungsmethode
bei anderem als Geschwin-
digkeitsüberschreitung
Nur Anzeige
Anzeige und Sum-
mer
—O—
Aus
Benachrichtigungsgrad bei
Geschwindigkeitsüber-
schreitung
2 km/h10 km/h—O—5 km/h
123
FunktionStandardeinstel-
lungIndividuelle Einstel-
lung
Toyota-EinparkhilfesystemEinAus—O—
Erfassungsabstand der mitt-
leren Sensoren vorn
*2WeitNahO—O
Erfassungsabstand der mitt-
leren Sensoren hinten
*2WeitNahO—O
Summer-Lautstärke*251 bis 4O—O
Anzeigeeinstellung*2, 3Alle Sensoren
werden ange-
zeigt
Anzeige ausO—O
123
UK AURIS_HV_HB_OM_German_OM12L09M.book 586 ページ ２０１６年６月２８日　火曜日　午後６時２１分

593Was tun wenn... (Fehlersuche)
UK_AURIS_HV_HB_EM (OM12L09M)
●Haben Sie die Starttaste gedrückt und gleichzeitig fest auf das Bremspedal getre-
ten? (S. 215)
●Ist die Schaltstellung auf P? (S. 215)
●Befindet sich der elektronische Schlüssel im erkennbaren Bereich im Fahrzeug?
(S. 137, 159)
●Ist die Batterie des elektronischen Schlüssels schwach oder leer?
In diesem Fall kann das Hybridsystem behelfsmäßig gestartet werden. (S. 552)
●Ist die 12-Volt-Batterie entladen? (S. 555)
●Ist der Fensterverriegelungsschalter gedrückt?
Wenn der Fensterverriegelungsschalter gedrückt wird, können die elektrischen
Fensterheber mit Ausnahme desjenigen am Fahrersitz nicht betätigt werden.
(S. 190)
●Die automatische Abschaltfunktion wird aktiviert, wenn das Fahrzeug längere Zeit
im Modus ACCESSORY oder ON bleibt (ohne dass das Hybridsystem läuft).
(S. 218)
●Die Warnleuchte für den Sicherheitsgurt blinkt
Haben Fahrer und Beifahrer die Sicherheitsgurte angelegt? (S. 509)
●Die Warnleuchte für das Bremssystem (rote Anzeige) leuchtet
Wurde die Feststellbremse gelöst? (S. 232)
Je nach Situation können auch andere Arten von Warnsummern ertönen.
(S. 507, 514)
Wenn Sie das Gefühl haben, dass etwas nicht stimmt
Das Hybridsystem startet nicht
Die Fenster lassen sich durch Betätigung der Schalter für die elek-
trischen Fensterheber nicht öffnen oder schließen
Die Starttaste wird automatisch ausgeschaltet
Ein Warnsummer ertönt während der Fahrt
UK AURIS_HV_HB_OM_German_OM12L09M.book 593 ページ ２０１６年６月２８日　火曜日　午後６時２１分

594Was tun wenn... (Fehlersuche)
UK_AURIS_HV_HB_EM (OM12L09M)
●Hat irgendjemand eine Tür geöffnet oder gab es eine Bewegung im Fahrzeugin-
nenraum
*, während der Alarm eingestellt wurde?
Der Sensor erkennt dies und der Alarm ertönt. (S. 90)
*: Wenn das Fahrzeug mit Innenraum-Überwachungssensor ausgestattet ist.
Zum Abschalten des Alarms schalten Sie die Starttaste in den Modus ON oder star-
ten Sie das Hybridsystem.
●Wurde der elektronische Schlüssel im Fahrzeug gelassen?
Überprüfen Sie die Meldung auf der Multi-Informationsanzeige. (S. 514)
●Wenn eine Warnleuchte aufleuchtet oder eine Warnmeldung angezeigt wird, finden
Sie Hinweise unter S. 507, 514.
●Fahrzeuge mit Ersatzreifen:
Halten Sie das Fahrzeug an einer sicheren Stelle an und ersetzen Sie den defekten
Reifen durch den Ersatzreifen. (S. 523)
●Fahrzeuge mit einem Notfallreparatur-Kit für Reifen:
Halten Sie das Fahrzeug an einer sicheren Stelle an und reparieren Sie den defek-
ten Reifen provisorisch mit dem Notfallreparatur-Kit für Reifen. (S. 535)
●Versuchen Sie es mit dem Verfahren für Fälle, in welchen sich das Fahrzeug in
Schlamm, Schmutz oder Schnee festgefahren hat. (S. 565)
Ein Alarm wird ausgelöst und die Hupe ertönt (Fahrzeuge mit
einem Alarm)
Ein Warnsummer ertönt beim Verlassen des Fahrzeugs (Fahrzeuge
mit intelligentem Einstiegs- & Startsystem)
Eine Warnleuchte leuchtet auf oder eine Warnmeldung wird ange-
zeigt
Wenn ein Problem aufgetreten ist
Wenn Sie einen defekten Reifen haben
Das Fahrzeug fährt sich fest
UK AURIS_HV_HB_OM_German_OM12L09M.book 594 ページ ２０１６年６月２８日　火曜日　午後６時２１分

595
UK_AURIS_HV_HB_EM (OM12L09M)
Alphabetischer Index
Alphabetischer Index
A/C.................................................... 392
Klimaanlagenfilter ........................ 471
Ablagemöglichkeit .......................... 406
Abmessungen ................................. 568
ABS (Antiblockiersystem).............. 314
Warnleuchte ................................ 508
Abschleppen
Abschleppen im Notfall................ 500
Abschleppöse .............................. 503
Anhängelast ................................ 568
Anhängerbetrieb .......................... 205
Airbags .............................................. 39
Airbag-Betriebsbedingungen ......... 45
Airbag-Vorsichtsmaßnahmen
für Ihr Kind .................................. 41
Allgemeine Vorsichtsmaßnahmen
für Airbags .................................. 41
Änderung und Entsorgung
von Airbags................................. 44
Betriebsbedingungen der
Seiten-Airbags und Kopf-Seiten-
Airbags ....................................... 45
Kopf-Seiten-Airbag-
Betriebsbedingungen.................. 45
Lage der Airbags ........................... 39
Manuelles Airbag-Ein/
Aus-System ................................ 49
Richtige Sitzhaltung beim
Fahren ........................................ 32
Seiten-Airbag-
Betriebsbedingungen.................. 45
SRS-Airbags.................................. 39
SRS-Warnleuchte........................ 508
Vorsichtsmaßnahmen für
Kopf-Seiten-Airbags ................... 43
Vorsichtsmaßnahmen für
Seiten-Airbags ............................ 41
Vorsichtsmaßnahmen für
Seiten-Airbags und Kopf-
Seiten-Airbags ............................ 41Alarm...................................................90
Warnsummer ........................507, 514
Alarm bei Fahrspurabweichung
(LDA) ..............................................270
Anhängerbetrieb ..............................205
Anpassbare Funktionen ..................582
Antennen (intelligentes
Einstiegs- & Startsystem).............136
Antennen (Start mit Starttaste).......158
Antiblockiersystem (ABS)...............314
Warnleuchte .................................508
Antriebsschlupfregelung (TRC) .....314
Anzeige
Multi-Informationsanzeige ............105
Warnmeldung ...............................514
Anzeige des Hybridsystems ...........103
Anzeigen ...................................100, 102
Armstütze .........................................420
Aschenbecher ..................................418
Audioeingang
*................................330
Audiosystem
*..................................328
Audioeingang ...............................330
AUX-Anschluss/
USB-Anschluss..........................330
Bluetooth
®-Audio..........................360
CD-Player .....................................336
iPod ..............................................344
Lenkrad-Audioschalter .................329
MP3/WMA-Disc ............................336
Optimale Verwendung ..................331
Radio ............................................333
Tragbarer Musikplayer .................359
USB-Speicher...............................352
Außenspiegel ...................................187
Außenspiegelheizungen ...............396
Einstellen und Einklappen ............187
Außentemperaturanzeige................102
A
*: Für Fahrzeuge mit Navigations-/Multimediasystem siehe “Navigations- und
Multimediasystem Betriebsanleitung”.
UK AURIS_HV_HB_OM_German_OM12L09M.book 595 ページ ２０１６年６月２８日　火曜日　午後６時２１分
