SEAT S.A. se preocupa constantemente por mantener todos sus tipos y mode\
los en un desarrollo continuo. Por ello le rogamos que com-
prenda que, en cualquier momento, puedan producirse modificaciones del v\
ehículo entregado en cuanto a la forma, el equipamiento y
la técnica. Por esta razón, no se puede derivar derecho alguno bas\
ándose en los datos, las ilustraciones y descripciones del presente
Manual.
Los textos, las ilustraciones y las normas de este manual se basan en el\
estado de la información en el momento de la realización de la
impresión. Salvo error u omisión, la información recogida en el\
presente manual es válida en la fecha de cierre de su edición.
No está permitida la reimpresión, la reproducción o la traducci\
ón, total o parcial, sin la autorización escrita de SEAT.
SEAT se reserva expresamente todos los derechos según la ley sobre el\
“Copyright”. Reservados todos los derechos sobre modificación.
❀Este papel está fabricado con celulosa blanqueada sin cloro.
© SEAT S.A. - Reimpresión: 15.11.17
Acerca de este manual
En este manual se describe el equipamiento
del vehículo en el momento del cierre de este
texto. Algunos de los equipos que se descri-
ben a continuación se introducirán en fechas
posteriores o sólo están disponibles en deter -
minados mercados.
Por tratarse del manual general para la gama
LEON , algunos de los equipos y funciones que
se describen aquí no se incluyen en todos
los tipos o variantes del modelo, pudiendo
cambiar o modicarse según las exigencias
técnicas y de mercado, sin que ello pueda in -
terpretarse, en ningún caso, como publicidad
engañosa.
Las ilustraciones pueden diferir en algunos
detalles con respecto a su vehículo y se han de
entender como una representación estándar.
Las indicaciones de dirección (izquierda, dere-
cha, adelante, atrás) que aparecen en este ma -
nual se reeren a la dirección de marcha del ve -
hículo, siempre que no se indique lo contrario.
El material audiovisual sólo pretende ayudar a
los usuarios a entender mejor algunas funcio-
nalidades del coche. No sirve como sustituto
del manual de instrucciones. Acceda al ma -
nual de instrucciones para consultar la infor -
mación completa y advertencias.
Los equipamientos señalados con un
asterisco vienen de serie sólo en deter -
minadas versiones del modelo, se su -
ministran como opcionales únicamen-
te para algunas versiones o bien sólo
se ofertan en determinados países.
® Las marcas registradas están señali-
zadas con ®. El que no aparezca este
símbolo no garantiza que no se trate
de un término registrado.
>> Indica que el apartado continúa en la
página siguiente.
Advertencias importantes en la página
indicada
Contenido más detallado en la página
indicada
Información general en la página indi
-
cada
Información de emergencia en la pági-
na indicada

ATENCIÓN
Los textos precedidos por este símbolo con-
tienen información sobre su seguridad y le
advierten de posibles peligros de accidente o
de lesiones.
CUIDADO
Los textos precedidos con este símbolo lla-
man su atención sobre posibles daños en el
vehículo.
Nota relativa al medio ambiente
Los textos precedidos por este símbolo contie -
nen información sobre la protección del medio
ambiente.
Aviso
Los textos precedidos por este símbolo contie -
nen información adicional.
Este libro está dividido en seis grandes partes
que son:
1. Lo esencial
2. Seguridad
3. Emergencias
4. Manejo
5. Consejos
6. Datos técnicos
Al nal del manual encontrará un índice alfa-
bético que le ayudará a encontrar con rapidez
la información que desea.

Prólogo
E s
t
e manual de instrucciones y los suple-
mentos correspondientes deberán ser leídos
con detenimiento, para familiarizarse rápida-
mente con su vehículo.
Además del cuidado y mantenimiento perió-
dicos del vehículo, el manejo adecuado del
mismo contribuye a mantener su valor.
Por motivos de seguridad, tenga siempre en
cuenta las informaciones sobre accesorios,
modificaciones y cambio de piezas.
En caso de vender el vehículo, entregue a su
nuevo propietario la documentación comple-
ta de a bordo, ya que ésta pertenece al ve-
hículo.
En este manual, usted puede acceder a la in-
formación, a través del:
● Índice temático con la estructura general
del manual
por capítulos.
● Índice visual, donde gráficamente se le in-
dica la págin
a en la que puede encontrar la
información “esencial”, que es ampliada en
los capítulos correspondientes.
● Índice alfabético con numerosos términos y
sinónimos
que facilita la búsqueda de la in-
formación. ATENCIÓN
Tenga en cuenta las importantes adverten-
ci a

s de seguridad relativas al airbag fron-
tal del acompañante ››› pág. 96, Indica-
ciones importantes sobre el airbag frontal
del acompañante .

Gracias por su confianza.
Le deseamos que disfrute mu-
cho con su vehículo y que ten-
ga siempre buen viaje.
SEAT, S.A.

Lo esencial
Funcionamiento Aper t
ur
a y cierre
Puertas Fig. 1
Llave por control remoto: teclas. Fig. 2
Puerta del conductor: conmutador del
c ierr
e c

entralizado. Bloqueo y desbloqueo con la llave
● Bloquear: pulse el botón  ›
››

fig. 1.
● Bloquear el vehículo sin el sistema antirro-
bo: pul
se una segunda vez el botón 
››› fig. 1 durante los 2 segundos siguientes.
● Desbloquear: pulse el botón  ›››
fig. 1.
● Desbloquear el portón trasero: mantenga
pul
sado el botón  ››› fig. 1 durante al me-
nos 1 segundo.
Bloqueo y desbloqueo con el conmutador de
cierre centralizado
● Bloquear: pulse el botón  ›››
fig. 2. Ningu-
na de las puertas se abre desde el exterior.
Las puertas pueden abrirse desde el interior,
tirando de la palanca de apertura de la puer-
ta.
● Desbloquear: pulse el botón  ›››
fig. 2.

››› en Descripción de la pág. 133
››› pág. 133
››› pág. 15, ››› pág. 16 Desbloqueo o bloqueo de la puerta
del
c
onduct

or Fig. 3
Manecilla de la puerta del conductor:
bombín de c ierr
e oc

ulto. Si el cierre centralizado deja de funcionar, la
p
uer
t

a del conductor podrá desbloquearse y
bloquearse introduciendo la llave en la cerra-
dura de la puerta.
Al bloquear la puerta del conductor de forma
manual se bloquean todas las puertas por
regla general. Al desbloquearla manualmen-
te sólo se desbloquea la puerta del conduc-
tor. Tenga en cuenta las instrucciones relati-
vas al sistema de alarma antirrobo
›››  pág. 133.
● Despliegue el espadín de la llave del ve-
hículo ›

››  pág. 134.
● Introduzca el espadín en la abertura infe-
rior de la tap
a de la manecilla de la puerta » 15

Lo esencial
del conductor ››
› fig. 3 (flecha) y eleve la tapa
de abajo hacia arriba.
● Introduzca el espadín en el bombín de cie-
rre y
desbloquee o bloquee el vehículo.
Particularidades
● La alarma antirrobo permanece activada en
los
vehículos desbloqueados. Sin embargo,
no se dispara la alarma ›››
 pág. 133.
● Al abrir la puerta del conductor se dispone
de 15 segundo
s para conectar el encendido.
Pasado este tiempo, la alarma se dispara.
● Conecte el encendido. El inmovilizador
electrónico
verifica la validez de la llave y de-
sactiva la alarma antirrobo. Aviso
La alarma antirrobo no se activa al bloquear
manua lment

e el vehículo con el espadín
›››  pág. 133. Bloqueo de emergencia de las puertas
s
in bombín de c
ierr

e Fig. 4
Bloqueo de emergencia de la puerta. Si se averia el cierre centralizado, las puertas
s
in bombín de c
ierr

e deberán bloquearse por
separado.
En la parte frontal de la puerta del acompa-
ñante se encuentra el bloqueo de emergen-
cia (sólo visible con la puerta abierta).
● Extraiga la caperuza del orificio.
● Introduzca la llave en la ranura que hay en
el interior
y gírela hacia la derecha (puerta de
la derecha) o bien hacia la izquierda (puerta
de la izquierda) hasta el tope.
Después de cerrar la puerta no es posible
abrirla desde el exterior. La puerta puede
desbloquearse y abrirse al mismo tiempo,
desde el interior, tirando una vez de la palan-
ca de abertura. Portón trasero
Fig. 5
Portón trasero: apertura desde fuera. El funcionamiento del sistema de apertura
del
por
tón e

s eléctrico. Se activa accionando
la manecilla con forma de sigla del portón.
Para cambiar el estado de bloqueo/desblo-
queo, accione el pulsador  o la tecla 
››› fig. 1 de la llave del mando a distancia.
Si el portón trasero se encuentra abierto o
mal cerrado, aparecerá el correspondiente
aviso en la pantalla del cuadro de instrumen-
tos.* Si se abre cuando circula a más de 6
km/h (4 mph), se emite además una señal
acústica de advertencia*.
Apertura y cierre
● Abrir el portón trasero: tire de la manecilla
y levánt
ela ››› fig. 5. Se abre automáticamen-
te. 16

Lo esencial
● Cerr
ar el
portón trasero: sujétala por uno de
los asideros del revestimiento interior y cié-
rrala dando un ligero impulso.

››› en Bloqueo automático del portón
trasero de la pág. 144
››› pág. 144
››› pág. 17, ››› pág. 17 Desbloqueo de emergencia del portón
tr
a
ser

o 3
V
álido p
ara el modelo: LEON/LEON SC Fig. 6
Detalle del maletero: acceso al desblo-
queo de emer g
enc

ia.El portón trasero puede desbloquearse des-
de dentr
o en c
a

so de emergencia. ●
Coloque l
a llave en la abertura que hay en
el revestimiento del portón 1 y desplace la
l l
av
e en el sentido de la fecha hasta que se
desbloquee la cerradura.
Desbloqueo de emergencia del portón
traser
o 3 Válido para el modelo: LEON ST
Fig. 7
Detalle del maletero: acceso al desblo-
queo de emer g
enc

ia. El portón trasero puede desbloquearse des-
de dentr
o en c
a

so de emergencia.
● Retire la tapa insertando un destornillador
en la ranur
a ››› fig. 7 A.
● Introduzca la llave en el orificio previsto y
gírela en el
sentido de la flecha hasta liberar
el pestillo ››› fig. 7 B. 17

Lo esencial

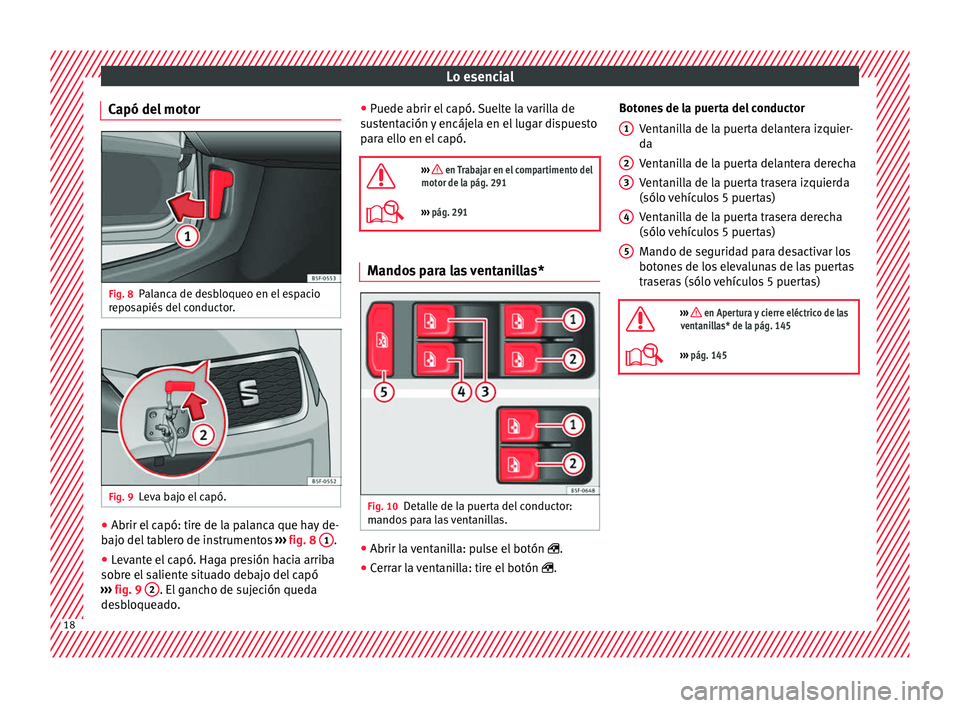

Capó del motor Fig. 8
Palanca de desbloqueo en el espacio
r epo
s
apiés del conductor. Fig. 9
Leva bajo el capó. ●
Abrir el capó: tire de la palanca que hay de-
b aj o del

tablero de instrumentos ›››
fig. 8 1 .
● Levante el capó. Haga presión hacia arriba
so br
e el

saliente situado debajo del capó
››› fig. 9 2 . El gancho de sujeción queda
de s
b

loqueado. ●
Puede abrir el c
apó. Suelte la varilla de
sustentación y encájela en el lugar dispuesto
para ello en el capó.

››› en Trabajar en el compartimento del
motor de la pág. 291
››› pág. 291 Mandos para las ventanillas*
Fig. 10
Detalle de la puerta del conductor:
m ando
s

para las ventanillas. ●
Abrir la ventanilla: pulse el botón .
● Cerrar la ventanilla: tire el botón .Botones de la puerta del conductor
Vent
ani

lla de la puerta delantera izquier-
da
Ventanilla de la puerta delantera derecha
Ventanilla de la puerta trasera izquierda
(sólo vehículos 5 puertas)
Ventanilla de la puerta trasera derecha
(sólo vehículos 5 puertas)
Mando de seguridad para desactivar los
botones de los elevalunas de las puertas
traseras (sólo vehículos 5 puertas)

››› en Apertura y cierre eléctrico de las
ventanillas* de la pág. 145
››› pág. 145 1
2
3
4
5
18

Lo esencial
Techo panorámico* Fig. 11
En el revestimiento interior del techo:
gir e el
c
onmutador para abrir y cerrar. Fig. 12
En el revestimiento interior del techo:
p u
l

se el conmutador y tire de él para levantar
y bajar el techo. ●
Abrir: gire el conmutador hacia la posición
› ›
›

fig. 11 3 .
● Posición de confort: gire el conmutador ha-
c i
a l

a posición ›››
fig. 11 2 .●
Cerr
ar: gir

e el conmutador hacia la posición
››› fig. 11 1 .
● Levantar: pulse el conmutador hacia la po-
s ic
ión ›

›› fig. 12 4 . Para una posición inter-
medi a, m
ant
enga el conmutador accionado
hasta alcanzar la posición deseada.
● Bajar: tire el conmutador hacia la posición
›››
fig. 12 5 . Para una posición intermedia,
m ant
en
ga el conmutador accionado hasta al-
canzar la posición deseada.

››› en Abrir o cerrar el techo panorámi-
co corredizo de la pág. 147
››› pág. 147 Antes de iniciar la marcha
Aju s
t

e manual de los asientos delan-
teros Fig. 13
Asientos delanteros: ajuste manual
del a
s

iento. Adelante/atrás: tire de la palanca y des-
p
l
ac

e el asiento.
Subir/bajar: tire/pulse la palanca.
Inclinar respaldo: gire la rueda de mano.
Apoyo lumbar: pulse el botón en la posi-
ción correspondiente. »
1 2
3
4
19
