2017 Peugeot Partner Tepee Manual del propietario (in Spanish)

183
Partner2VP_es_Chap08_Aide-rapide_ed02-2016
Cambiar una lámpara
Partner2VP_es_Chap08_Aide-rapide_ed02-2016
3. Indicadores de dirección
T ipo B, PY21W - 21W (ámbar)
-

Quite la tapa tirando de la lengüeta
de goma blanda.
-


Gire el portalámparas un cuarto de
vuelta, en sentido contrario a las
agujas del reloj.
-


Retire el portalámparas
presionando ligeramente encima y
girando en sentido contrario a las
agujas del reloj.
-


Sustituya la lámpara.
-


Compruebe que ha puesto
correctamente la tapa en todo
el perímetro para garantizar la
estanqueidad. 4.

Faros antiniebla
T ipo C, H1 - 55W
-

Retire las tres grapas y el tornillo

de fijación del guardabarros,
situados debajo del paragolpes.
-

Levante el guardabarros hacia
arriba.
-


Desconecte el conector del
portalámparas presionando la
lengüeta, situada en la parte
superior

.-

Retire el portalámparas pinzando
los dos clips (en la parte superior e
inferior) con el pulgar y el índice.
-


Sustituya el módulo (portalámparas
y lámpara).
-


Proceda a realizar las operaciones
inversas para colocar de nuevo el
módulo y el paragolpes.
AYUDA RÁPIDA
8

184
Partner2VP_es_Chap08_Aide-rapide_ed02-2016Partner2VP_es_Chap08_Aide-rapide_ed02-2016
Repetidor lateral
Tipo A, WY-5W (ámbar)
-
Empuje el repetidor hacia atrás y
quítelo tirando hacia adelante.
-


Consulte en la red PEUGEOT
para
adquirir un nuevo repetidor, ya que
es una pieza que completamente
moldeada.
-

Para volver a montarlo, introduzca
el repetidor hacia atrás y luego
tráigalo hacia adelante.
Luces de techo
Tipo A, 12V5W - 5W
-
Suelte el plástico transparente
pasando un destornilla

dor por las
ranuras de cada lado de la luz de
techo.
-

T
ire de la lámpara y sustitúyala.
-

Fije el plástico transparente en su
emplazamiento y asegúrese de que
queda bloqueado.
Parte delantera/Parte trasera
Cambiar una lámpara

185
Partner2VP_es_Chap08_Aide-rapide_ed02-2016
Cambiar una lámpara
Partner2VP_es_Chap08_Aide-rapide_ed02-2016
Luces traseras
Este procedimiento requiere utilizar la
llave incluida con los útiles de cambio
de ruedas.En el montaje, procure colocar
correctamente las lengüetas y el
cable de alimentación para no
dejarlo enganchado.
Después de cambiar la lámpara del
intermitente trasero, el tiempo de
reinicialización es superior a 2

minutos.
-

Separe las 4 lengüetas y extraiga
el portalámparas.
-

Quite la lámpara defectuosa
pulsando ligeramente encima y
girando en el sentido contrario a las
agujas del reloj.
-


Sustituya la lámpara.
Al quitar el bloque óptico:
-


Con portón trasero, tire del bloque
hacia el centro del vehículo.
-


Con puertas batientes, tire del
bloque hacia usted.
Para más información relativa a las
lámparas, remítase a los "T

ipos de
lámparas".
1.

Luces de freno/luces de posición


T

ipo B, P21/5W - 21/5W
2.

Indicadores de dirección


T

ipo B, PY21W - 21W (ámbar)
3.

Luces de marcha atrás


T

ipo B, P21W - 21W
4.

Luces antiniebla


T

ipo B, P21W - 21W
Lavado a alta presión Utilizando este tipo de lavado en
manchas persistentes, no insista
en los faros, ni en las luces ni
en su contorno para evitar que se
deterioren su barniz y su junta de
estanqueidad. Capítulo 9, apartado "Cambio de
una rueda".
-

Encuentre la lámpara defectuosa

y después abra las puertas
traseras 180º.
Capítulo 3, apartado "Accesos".
-

Retire los dos tornillo
s de fijación
con ayuda de la llave incluida.
-

Desde el exterior
, tire del bloque
óptico.
-

Sujetando el piloto, desconecte el
conector eléctrico.
AYUDA RÁPIDA
8

186
Partner2VP_es_Chap08_Aide-rapide_ed02-2016Partner2VP_es_Chap08_Aide-rapide_ed02-2016
Luces de matrícula
- Desenrosque las dos tuercas.
-
Empuje las varilla
s.
-

En caso necesario, desconecte el
conector para retirar el piloto.
-


Sustituya la lámpara.
Tercera luz de freno
Tipo A, W16W - 16W
Tipo A, W5W - 5W
Con portón trasero
-

Separe el plástico transparente con
un destornilla

dor.
-

Sustituya la lámpara.
-


V

uelva a colocar el plástico
transparente y presiónelo. Con puertas batientes
-

Suelte el guarnecido interior

.
-

Desconecte el conector separando
su lengüeta.
-


Gire el portalámparas un cuarto de
vuelta en el sentido contrario a las
agujas del reloj.
-


Sustituya la lámpara.
-


V

uelva a poner el portalámparas y
vuelva a conectar el conector.
-

V

uelva a colocar el guarnecido.
Cambiar una lámpara

187
Partner2VP_es_Chap08_Aide-rapide_ed02-2016
Cambiar un fusible
Partner2VP_es_Chap08_Aide-rapide_ed02-2016
CAMBIO DE UN FUSIBLE
Las cajas de los fusibles están
situadas:
-
En la parte inferior del salpicadero,
en el lado izquierdo (detrás de la
tapa).
-


En el compartimento motor (cerca
de la batería).
Las denominaciones indicadas
hacen referencia solo a los fusibles
que puede cambiar el usuario
utilizando la pinza situada detrás del
guardaobjetos del salpicadero, en el
lado derecho. Para realizar cualquier
otra intervención, diríjase a la red
PEUGEOT

o a un taller cualificado.
Desmontaje y montaje de un
fusible
Sustituya siempre un fusible
defectuoso por otro del mismo
calibre.
A la atención de los profesionales:
para acceder a la información
completa relativa a los fusibles y
relés, consulte la esquemática de los
"Métodos" en la red.
PEUGEOT declina toda
responsabilidad relacionada con los
gastos ocasionados por la reparación
de su vehículo o con los fallos de
funcionamiento que resultasen de la
instalación de accesorios auxiliares no
suministrados ni recomendados por la
red PEUGEOT y no instalados según
sus prescripciones, en particular,
cuando el consumo del conjunto de los
aparatos suplementarios conectados
supera los 10

miliamperios. Antes de sustituir un fusible, es
necesario conocer la causa del
incidente y solucionarlo.
●

Utilice las pinzas.
AYUDA RÁPIDA
8

188
Partner2VP_es_Chap08_Aide-rapide_ed02-2016Partner2VP_es_Chap08_Aide-rapide_ed02-2016

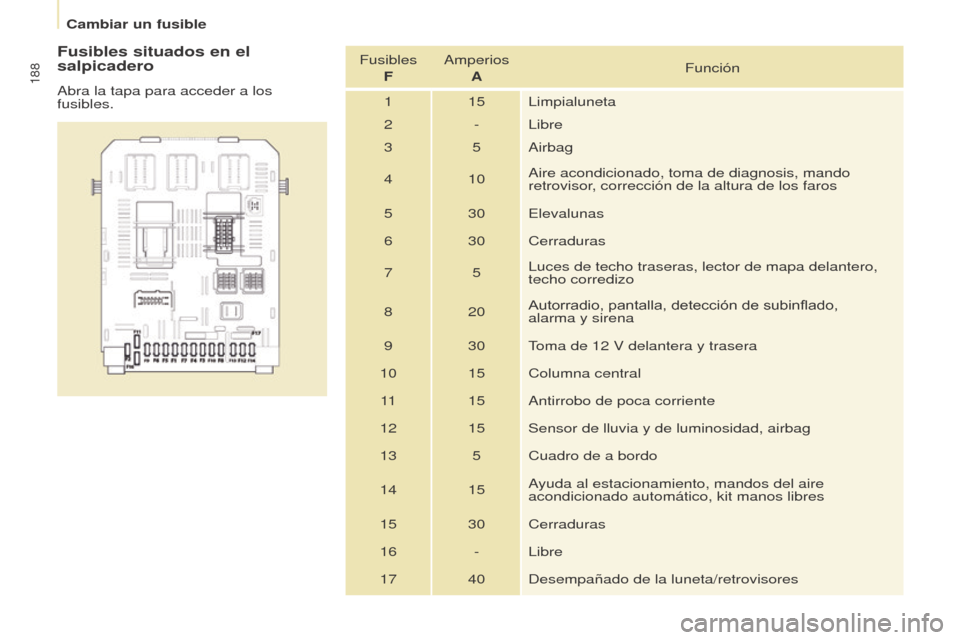

Fusibles situados en el
salpicadero
Abra la tapa para acceder a los
fusibles.Fusibles
F Amperios
A Función
1 15 Limpialuneta
2 - Libre
3 5 Airbag
4 10 Aire acondicionado, toma de diagnosis, mando
retrovisor, corrección de la altura de los faros
5 30 Elevalunas
6 30 Cerraduras
7 5Luces de techo traseras, lector de mapa delantero,
techo corredizo
8 20 Autorradio, pantalla, detección de subinflado,
alarma y sirena
9 30 Toma de 12
V delantera y trasera
10 15 Columna central 11 15 Antirrobo de poca corriente
12 15 Sensor de lluvia y de luminosidad, airbag
13 5 Cuadro de a bordo
14 15 Ayuda al estacionamiento, mandos del aire
acondicionado automático, kit manos libres
15 30 Cerraduras
16 - Libre
17 40 Desempañado de la luneta/retrovisores
Cambiar un fusible

189
Partner2VP_es_Chap08_Aide-rapide_ed02-2016
Cambiar un fusible
Partner2VP_es_Chap08_Aide-rapide_ed02-2016

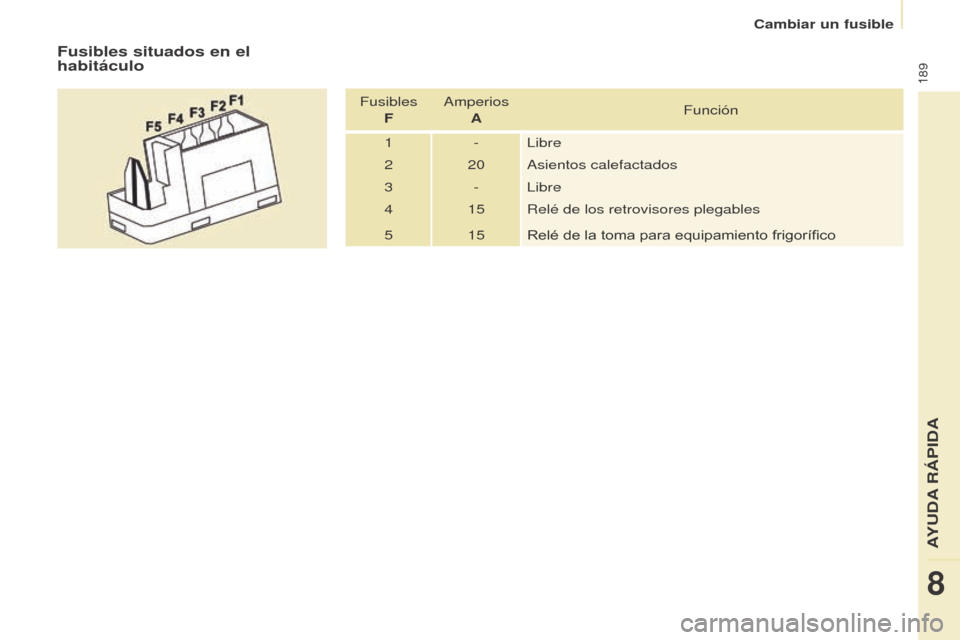

Fusibles situados en el
habitáculo
Fusibles F Amperios
A Función
1 - Libre
2 20 Asientos calefactados
3 - Libre
4 15 Relé de los retrovisores plegables
5 15 Relé de la toma para equipamiento frigorífico
AYUDA RÁPIDA
8

190
Partner2VP_es_Chap08_Aide-rapide_ed02-2016Partner2VP_es_Chap08_Aide-rapide_ed02-2016

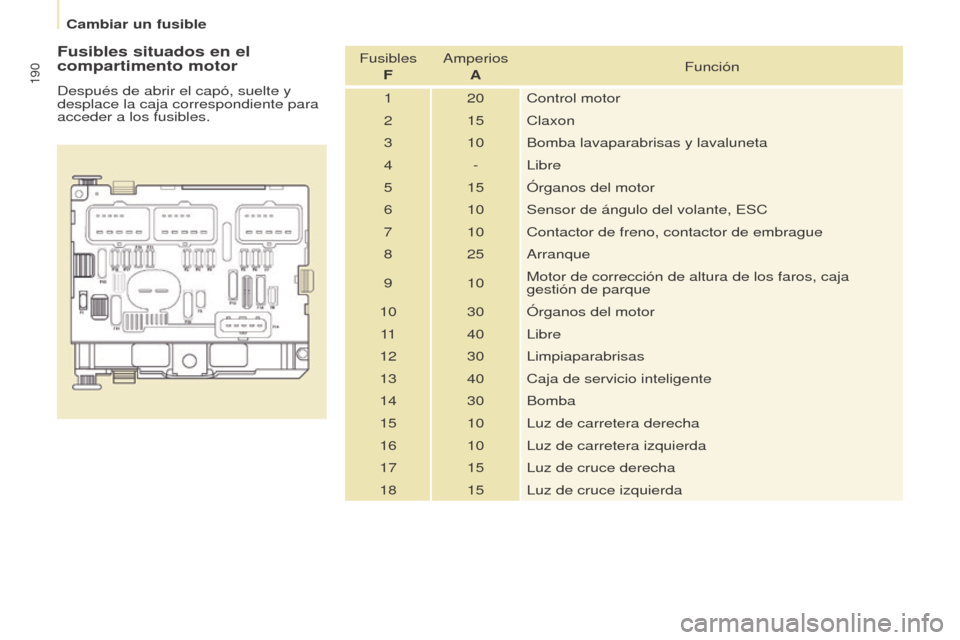

Fusibles situados en el
compartimento motor
Después de abrir el capó, suelte y
desplace la caja correspondiente para
acceder a los fusibles.Fusibles
F Amperios
A Función
1 20 Control motor
2 15 Claxon
3 10 Bomba lavaparabrisas y lavaluneta
4 - Libre
5 15 Órganos del motor
6 10 Sensor de ángulo del volante, ESC
7 10 Contactor de freno, contactor de embrague
8 25 Arranque
9 10 Motor de corrección de altura de los faros, caja
gestión de parque
10 30 Órganos del motor 11 40 Libre
12 30 Limpiaparabrisas
13 40 Caja de servicio inteligente
14 30 Bomba
15 10 Luz de carretera derecha
16 10 Luz de carretera izquierda
17 15 Luz de cruce derecha
18 15 Luz de cruce izquierda
Cambiar un fusible
