2017 Peugeot Partner Tepee Manual del propietario (in Spanish)

95
Partner2VP_es_Chap04_Ergonomie_ed02-2016
Vida a bordo
Partner2VP_es_Chap04_Ergonomie_ed02-2016
Estante superior
Está situado sobre los parasoles y
permite guardar distintos objetos
(jersey, carpetas, guantes...).
Las aberturas ocultas por los parasoles
permiten ver y acceder a los objetos
colocados en el estante.
El peso máximo autorizado en el
estante es de 5 Kg.
No coloque objetos que puedan
presentar riesgo para los ocupantes.
Consola central de
almacenamiento
Esta consola ofrece un espacio
adicional considerable: es
desmontable y se fija en su base, que
integra además dos portavasos en la
parte trasera.
Asegúrese de que el objeto (botella,
lata...) colocado en el portavasos
quede bien sujeto y no corra el riesgo
de caerse durante la circulación.
Cualquier líquido que pueda
derramarse presenta riesgo de
deterioro al entrar en contacto con los
mandos del puesto de conducción y de
la consola central.
Tenga cuidado.
Parasol
Para evitar el deslumbramiento frontal,
despliegue el parasol hacia abajo.
En el parasol del conductor hay una
solapa que permite colocar tarjetas de
peaje, tíckets, etc.
Compartimentos de colocación
debajo de los asientos
Dispone de compartimentos de
colocación, con o sin tapa, en el piso
del vehículo, debajo de los asientos
delanteros.
Para acceder a ellos, avance los
asientos. Puede levantar la tapa
solamente por la parte de atrás del
asiento.
ERGONOM

96
Partner2VP_es_Chap04_Ergonomie_ed02-2016Partner2VP_es_Chap04_Ergonomie_ed02-2016
ACONDICIONAMIENTO DE LOS
ASIENT
OS
Compartimentos en el suelo
Dispone de dos compartimentos
situados a los pies de los pasajeros
traseros.
Para abrirlos, introduzca los dedos en
la ranura y levante la tapa.
Bandejas de tipo avión
Para desplegarla, tire de ella hacia
arriba y abátala.
Como medida de seguridad, la bandeja
ha sido diseñada para soltarse si se ve
sometida a una fuerte presión.
Para volver a colocarla, ponga la
bandeja en vertical y enganche ambos
lados presionando ligeramente.
No coloque objetos duros o
pesados en la bandeja. Podrían salir
proyectados y resultar peligrosos en
caso de frenada brusca o de choque.
Dispone de un gancho portabolsos en
el lateral de cada bandeja.
Estores laterales
Puede disponer de estores laterales en
las puertas laterales correderas.
Tire del estor lateral por la lengüeta
para desplegarlo.
Para evitar dañar el estor al abrir la
puerta, compruebe que la lengüeta
esté bien enganchada.
Acompañe siempre el movimiento
del estor lentamente con la
lengüeta, tanto al subrilo como al
bajarlo.
Vida a bordo

97
Partner2VP_es_Chap04_Ergonomie_ed02-2016
Vida a bordo
Partner2VP_es_Chap04_Ergonomie_ed02-2016

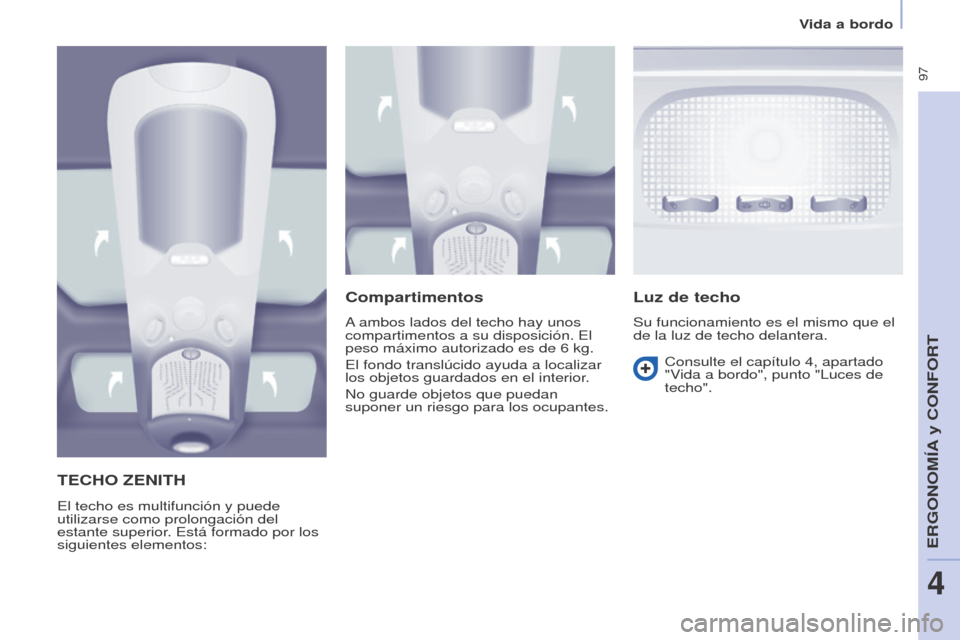

TEChO zENITh
El techo es multifunción y puede
utilizarse como prolongación del
estante superior. Está formado por los
siguientes elementos:
Compartimentos
A ambos lados del techo hay unos
compartimentos a su disposición. El
peso máximo autorizado es de 6 kg.
El fondo translúcido ayuda a localizar
los objetos guardados en el interior.
No guarde objetos que puedan
suponer un riesgo para los ocupantes.
Luz de techo
Su funcionamiento es el mismo que el
de la luz de techo delantera.
Consulte el capítulo 4, apartado
"Vida a bordo", punto "Luces de
techo".
ERGONOM

98
Partner2VP_es_Chap04_Ergonomie_ed02-2016Partner2VP_es_Chap04_Ergonomie_ed02-2016

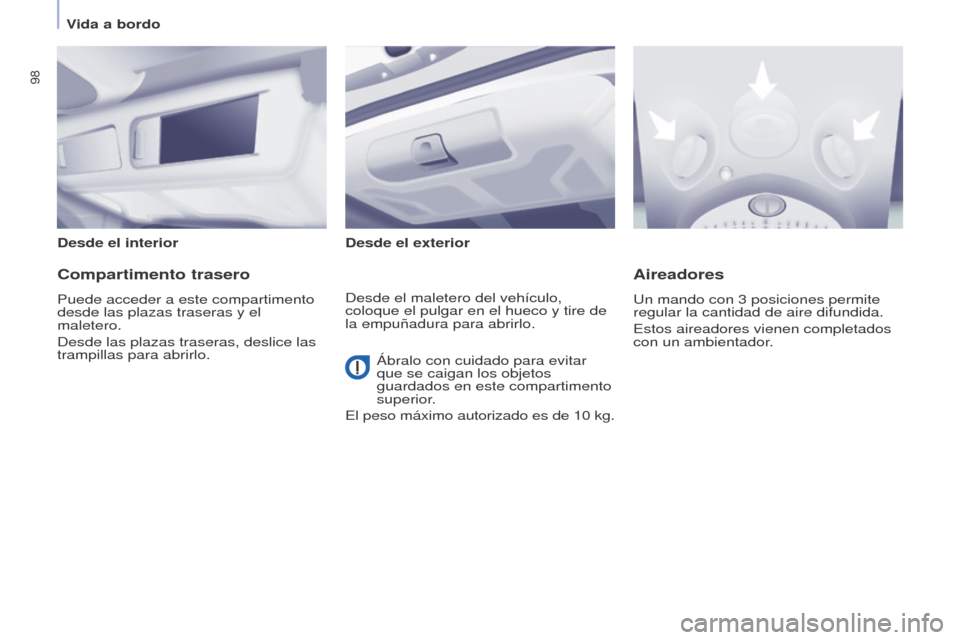

Desde el interiorDesde el exterior
Compartimento trasero
Puede acceder a este compartimento
desde las plazas traseras y el
maletero.
Desde las plazas traseras, deslice las
trampillas para abrirlo.
Aireadores
Un mando con 3 posiciones permite
regular la cantidad de aire difundida.
Estos aireadores vienen completados
con un ambientador
.
Desde el maletero del vehículo,
coloque el pulgar en el hueco y tire de
la empuñadura para abrirlo.
Ábralo con cuidado para evitar
que se caigan los objetos
guardados en este compartimento
superior

.
El peso máximo autorizado es de 10

kg.
Vida a bordo

99
Partner2VP_es_Chap04_Ergonomie_ed02-2016
Vida a bordo
Partner2VP_es_Chap04_Ergonomie_ed02-2016

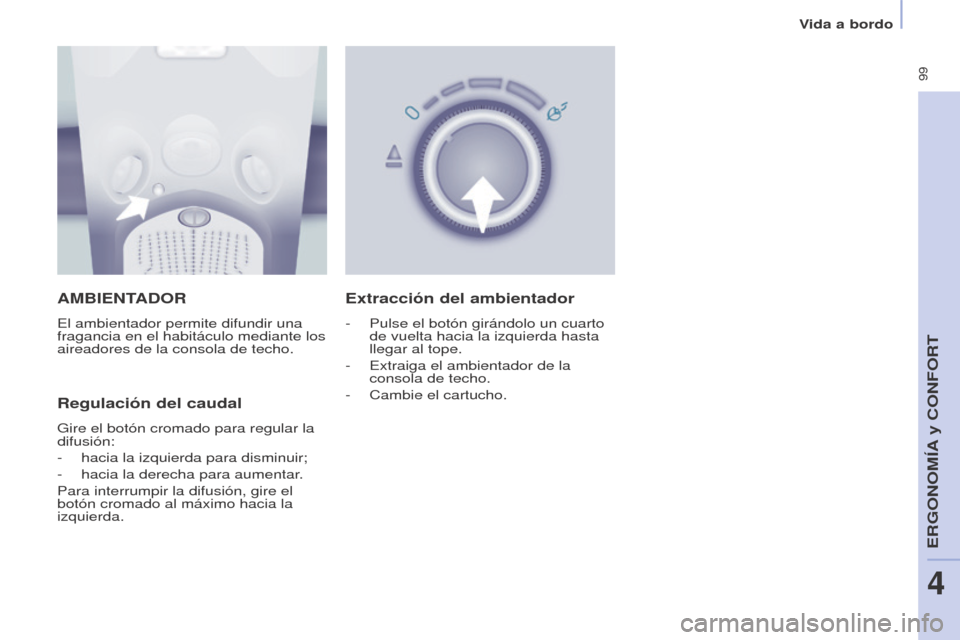

AMBIENTADOR
El ambientador permite difundir una
fragancia en el habitáculo mediante los
aireadores de la consola de techo.
Regulación del caudal
Gire el botón cromado para regular la
difusión:
-
hacia la izquierda para disminuir;
-


hacia la derecha para aumentar
.
Para interrumpir la difusión, gire el
botón cromado al máximo hacia la
izquierda.
Extracción del ambientador
- Pulse el botón girándolo un cuarto
de vuelta hacia la izquierda hasta
llegar al tope.
-

Extraiga el ambientador de la
consola de techo.
-


Cambie el cartucho.
ERGONOM

100
Partner2VP_es_Chap04_Ergonomie_ed02-2016Partner2VP_es_Chap04_Ergonomie_ed02-2016

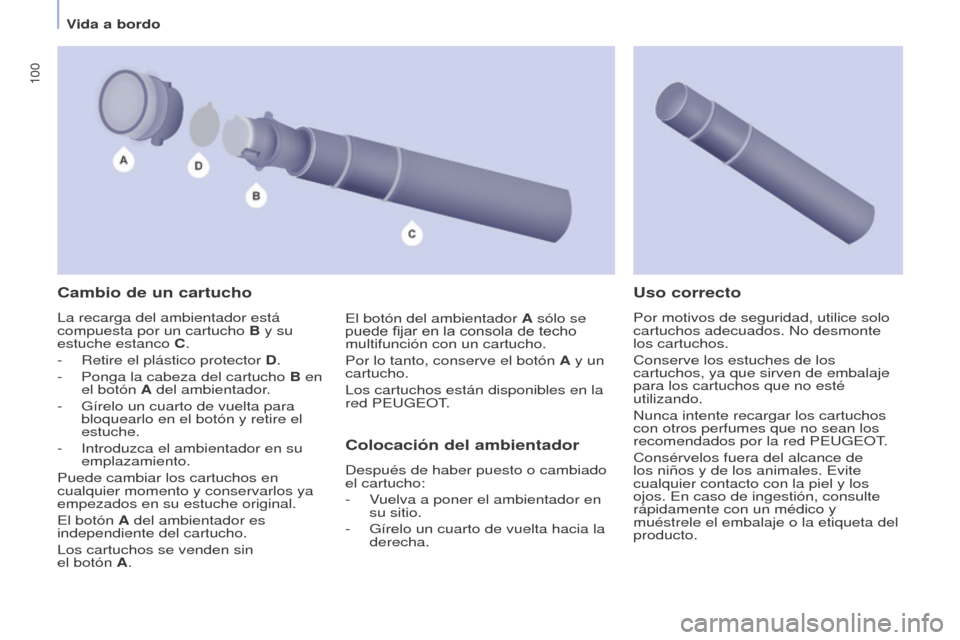

Cambio de un cartucho
La recarga del ambientador está
compuesta por un cartucho B y su
estuche estanco C.
-
Retire el plástico protector
D.
-

Ponga la cabeza del cartucho
B en
el botón A del ambientador.
-

Gírelo un cuarto de vuelta para
bloquearlo en el botón y retire el
estuche.
-


Introduzca el ambientador en su
emplazamiento.
Puede cambiar los cartuchos en
cualquier momento y conservarlos ya
empezados en su estuche original.
El botón

A del ambientador es
independiente del cartucho.
Los cartuchos se venden sin
el botón A.
Colocación del ambientador
Después de haber puesto o cambiado
el cartucho:
-

V
uelva a poner el ambientador en
su sitio.
-

Gírelo un cuarto de vuelta hacia la
derecha.
Uso correcto
Por motivos de seguridad, utilice solo
cartuchos adecuados. No desmonte
los cartuchos.
Conserve los estuches de los
cartuchos, ya que sirven de embalaje
para los cartuchos que no esté
utilizando.
Nunca intente recargar los cartuchos
con otros perfumes que no sean los
recomendados por la red PEUGEOT.
Consérvelos fuera del alcance de
los niños y de los animales. Evite
cualquier contacto con la piel y los
ojos. En caso de ingestión, consulte
rápidamente con un médico y
muéstrele el embalaje o la etiqueta del
producto.
El botón del ambientador A sólo se
puede fijar en la consola de techo
multifunción con un cartucho.
Por lo tanto, conserve el botón A y un
cartucho.
Los cartuchos están disponibles en la
red PEUGEOT.
Vida a bordo

101
Partner2VP_es_Chap04_Ergonomie_ed02-2016
Vida a bordo
Partner2VP_es_Chap04_Ergonomie_ed02-2016

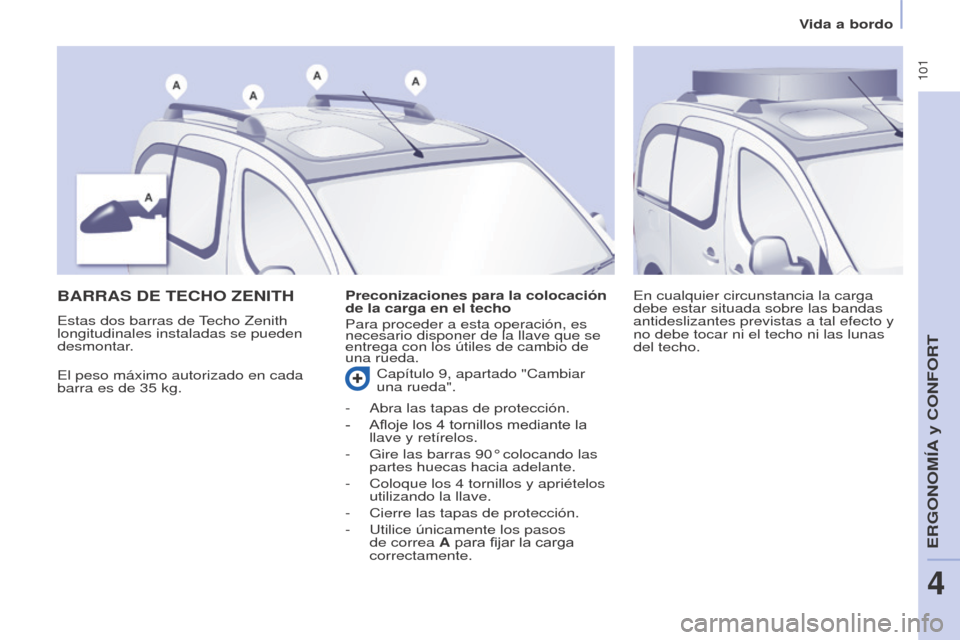

BARRAS DE TEChO zENITh
El peso máximo autorizado en cada
barra es de 35 kg. En cualquier circunstancia la carga
debe estar situada sobre las bandas
antideslizantes previstas a tal efecto y
no debe tocar ni el techo ni las lunas
del techo.
Preconizaciones para la colocación
de la carga en el techo
Para proceder a esta operación, es
necesario disponer de la llave que se
entrega con los útiles de cambio de
una rueda.
Estas dos barras de Techo Zenith
longitudinales instaladas se pueden
desmontar.
Capítulo 9, apartado "Cambiar
una rueda".
-

Abra las tapas de protección.
-


Afloje los 4
tornillos mediante la
llave y retírelos.
-

Gire las barras 90° colocando las
partes huecas hacia adelante.
-


Coloque los 4
tornillos y apriételos
utilizando la llave.
-

Cierre las tapas de protección.
-


Utilice únicamente los pasos
de correa

A para fijar la carga
correctamente.
ERGONOM

102
Partner2VP_es_Chap04_Ergonomie_ed02-2016Partner2VP_es_Chap04_Ergonomie_ed02-2016

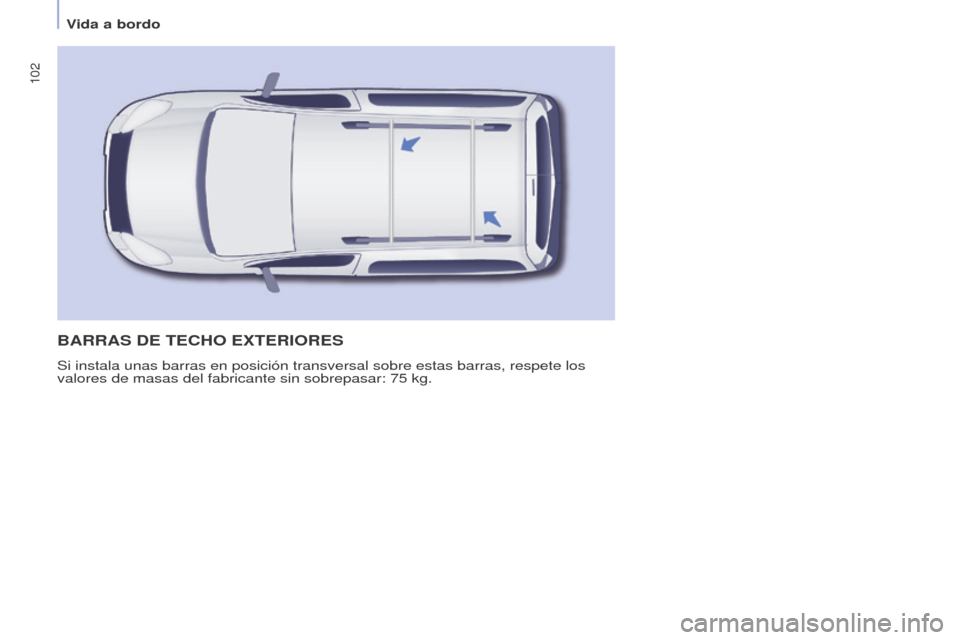

BARRAS DE TEChO ExTERIORES
Si instala unas barras en posición transversal sobre estas barras, re\
spete los
valores de masas del fabricante sin sobrepasar: 75 kg.
Vida a bordo
