2017 Peugeot Partner Tepee Manual del propietario (in Spanish)

111
Partner2VP_es_Chap04_Ergonomie_ed02-2016

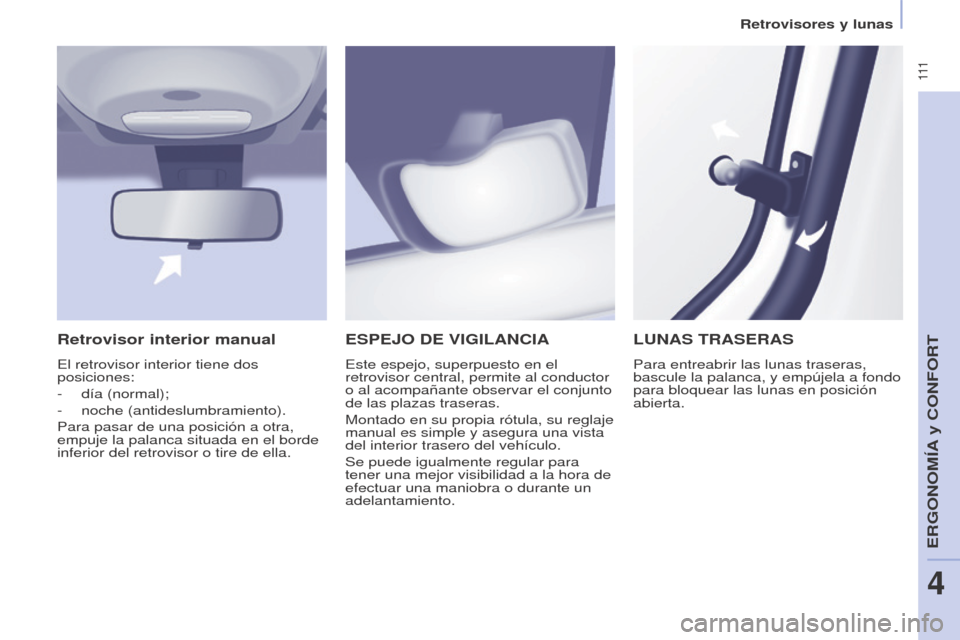

Retrovisores y lunas
Partner2VP_es_Chap04_Ergonomie_ed02-2016
ESPEJO DE VIGILANCIA
Este espejo, superpuesto en el
retrovisor central, permite al conductor
o al acompañante observar el conjunto
de las plazas traseras.
Montado en su propia rótula, su reglaje
manual es simple y asegura una vista
del interior trasero del vehículo.
Se puede igualmente regular para
tener una mejor visibilidad a la hora de
efectuar una maniobra o durante un
adelantamiento.
LUNAS TRASERAS
Para entreabrir las lunas traseras,
bascule la palanca, y empújela a fondo
para bloquear las lunas en posición
abierta.
Retrovisor interior manual
El retrovisor interior tiene dos
posiciones:
-
día (normal);
-


noche (antideslumbramiento).
Para pasar de una posición a otra,
empuje la palanca situada en el borde
inferior del retrovisor o tire de ella.
ERGONOM

11 2
Partner2VP_es_Chap04_Ergonomie_ed02-2016Partner2VP_es_Chap04_Ergonomie_ed02-2016

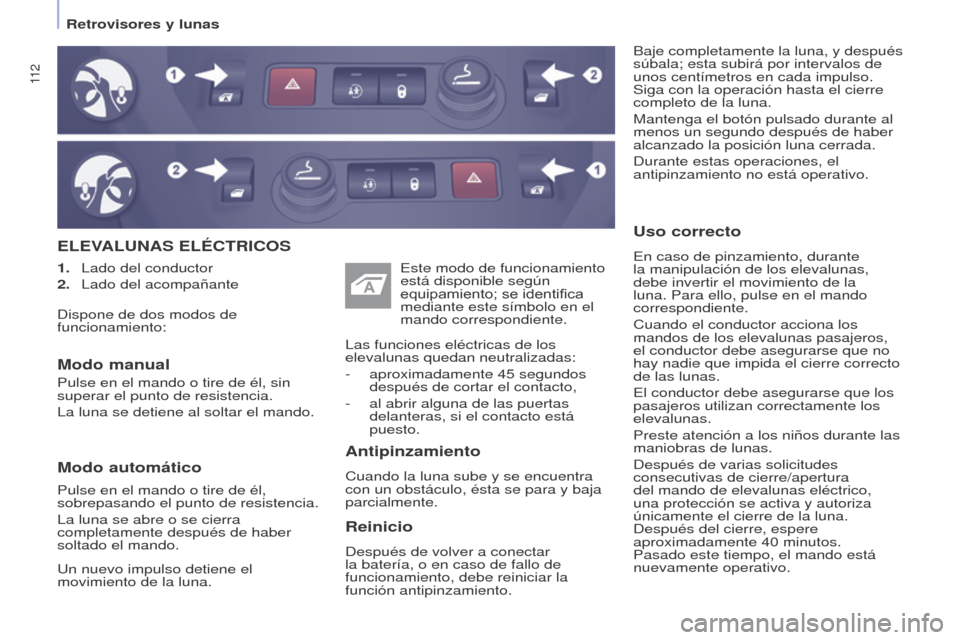

ELEVALUNAS ELÉCTRICOS
Baje completamente la luna, y después
súbala; esta subirá por intervalos de
unos centímetros en cada impulso.
Siga con la operación hasta el cierre
completo de la luna.
Mantenga el botón pulsado durante al
menos un segundo después de haber
alcanzado la posición luna cerrada.
Durante estas operaciones, el
antipinzamiento no está operativo.
Antipinzamiento
Cuando la luna sube y se encuentra
con un obstáculo, ésta se para y baja
parcialmente.
Modo manual
Este modo de funcionamiento
está disponible según
equipamiento; se identifica
mediante este símbolo en el
mando correspondiente.
Uso correcto
En caso de pinzamiento, durante
la manipulación de los elevalunas,
debe invertir el movimiento de la
luna. Para ello, pulse en el mando
correspondiente.
Cuando el conductor acciona los
mandos de los elevalunas pasajeros,
el conductor debe asegurarse que no
hay nadie que impida el cierre correcto
de las lunas.
El conductor debe asegurarse que los
pasajeros utilizan correctamente los
elevalunas.
Preste atención a los niños durante las
maniobras de lunas.
Después de varias solicitudes
consecutivas de cierre/apertura
del mando de elevalunas eléctrico,
una protección se activa y autoriza
únicamente el cierre de la luna.
Después del cierre, espere
aproximadamente 40 minutos.
Pasado este tiempo, el mando está
nuevamente operativo.
1.
Lado del conductor
2.

Lado del acompañante
Reinicio
Después de volver a conectar
la batería, o en caso de fallo de
funcionamiento, debe reiniciar la
función antipinzamiento. Las funciones eléctricas de los
elevalunas quedan neutralizadas:
-
aproximadamente 45
segundos
después de cortar el contacto,
-
al abrir alguna de las puertas
delanteras, si el contacto está
puesto.
Dispone de dos modos de
funcionamiento:
Pulse en el mando o tire de él, sin
superar el punto de resistencia.
La luna se detiene al soltar el mando.
Modo automático
Pulse en el mando o tire de él,
sobrepasando el punto de resistencia.
La luna se abre o se cierra
completamente después de haber
soltado el mando.
Un nuevo impulso detiene el
movimiento de la luna.
Retrovisores y lunas

11 3
Partner2VP_es_Chap05_Securite_ed02-2016
Hay etiquetas dispuestas en
diferentes lugares del vehículo
que incluyen advertencias de
seguridad e información relativa a
la identificación del vehículo. Estas
etiquetas forman parte integrante del
vehículo, no las retire.
RECOMENDACIONES GENERALES RELACIONADAS CON LA SEGURIDAD
Para cualquier intervención en
el vehículo, acuda a un taller
cualificado que disponga de la
información técnica, la competencia
y el material adecuado equivalente al
que la red PEUGEOT le puede ofrecer. Tenga en cuenta la siguiente
información:
-
El montaje de un equipamiento
o accesorio eléctrico no
recomendado por PEUGEOT


puede provocar un exceso de
consumo y una avería en los
sistemas eléctricos de su vehículo.
Acuda a la red PEUGEOT para
conocer la oferta de accesorios
recomendados.
- Por motivos de seguridad, el
acceso a la toma de diagnosis
asociada a los sistemas
electrónicos integrados en el
vehículo queda estrictamente
reservado a la red PEUGEOT

o a un taller cualificado que
disponga del utillaje adecuado
(riesgo de provocar un fallo de
funcionamiento de los sistemas
electrónicos integrados en el
vehículo, lo que podría generar
averías o accidentes graves). La
responsabilidad del fabricante no
se verá comprometida en caso de
que no se respete esta consigna.
-

Cualquier modificación o
adaptación no prevista ni
autorizada por PEUGEOT


o realizada sin respetar las
prescripciones técnicas definidas
por el fabricante conlleva la
suspensión de las garantías legal y
contractual. Instalación de accesorios
emisores de radiocomunicación
Consulte en la red PEUGEOT
antes de instalar un emisor de
radiocomunicación con antena en el
exterior. La red le facilitará información
relativa a las características de los
emisores que pueden montarse
(banda de frecuencia, potencia
de salida máxima, posición de la
antena, condiciones específicas de
instalación) conforme a la Directiva de
Compatibilidad Electromagnética de
los vehículos (2004/104/CE).
Según la legislación nacional
vigente, podría ser obligatorio
disponer de algunos
equipamientos de seguridad: chalecos
reflectantes de alta visibilidad,
triángulos de preseñalización,
alcoholímetros, lámparas, fusibles
de recambio, un extintor, un botiquín,
molduras de protección de la parte
trasera del vehículo, etc.
Seguridad en conducción
SEGURIDAD
5

11 4
Partner2VP_es_Chap05_Securite_ed02-2016
SEñAL DE EMERGENCIA
C

LA x ON
Presione el centro del volante.
FRENO DE ESTACIONAMIENTO
Bloqueo
Tire del freno de estacionamiento para
inmovilizar su vehículo.
Compruebe que está bien accionado
antes de bajar del vehículo. Tire del freno de estacionamiento, solo
con el vehículo parado.
Si es necesario utilizar
excepcionalmente el freno de
estacionamiento durante la circulación,
acciónelo ejerciendo una tracción
moderada para no bloquear las ruedas
traseras (riesgo de derrapaje).
Pulse este botón, los indicadores de
dirección parpadean.
Puede funcionar con el contacto
cortado.
Utilícelo únicamente en caso de
peligro, para una parada de urgencia
o cuando conduzca en condiciones no
muy habituales.
Cuando estacione el vehículo en
una pendiente, gire las ruedas
hacia la acera y tire del freno de
estacionamiento.
Es inútil introducir una velocidad
después de haber estacionado el
vehículo, en particular cuando está
cargado.
Si el freno de estacionamiento
se ha quedado accionado o
está mal destensado, esto se
indica mediante el encendido del
testigo en el cuadro de a bordo.
Iluminación automática de las
luces de emergencia
En una frenada de urgencia, en
función de la fuerza de la deceleración,
las luces de emergencia se encienden
automáticamente. Se apagan
automáticamente en la primera
aceleración.
Puede apagarlas pulsando el botón.Desbloqueo
Tire ligeramente de la empuñadura y
pulse en el botón para abatir el freno
de estacionamiento.
Seguridad en conducción

11 5
Partner2VP_es_Chap05_Securite_ed02-2016
La ayuda al estacionamiento sonora
(delantera y trasera) y/o gráfica
(trasera) consta de sensores de
proximidad, instalados en los
paragolpes.
Detectan cualquier obstáculo situado
en el campo: persona, vehículo, árbol,
barrera, que se encuentre detrás del
vehículo al maniobrar.
Algunos objetos detectados al inicio
de la maniobra dejarán de detectarse
al final de la misma, debido a zonas
ciegas situadas entre los sensores y
debajo de éstos.
Por ejemplo: piquetes, barreras de
obras o borde de aceras.
Introducción de la marcha atrás
A
YUDA

AL
EST

ACIONAMIENTO
Indicaciones en la pantalla
Una señal sonora confirma la
activación del sistema al engranar la
marcha atrás.
La información de proximidad se indica
mediante una señal sonora, que se
hace más rápida a medida que el
vehículo se acerca al obstáculo.
Cuando la distancia "parte trasera
vehículo/obstáculo" es inferior a treinta
centímetros aproximadamente, la
señal sonora se vuelve continua.
Ayuda al estacionamiento
SEGURIDAD
5

11 6
Partner2VP_es_Chap05_Securite_ed02-2016
Activación/NeutralizaciónAnomalía de funcionamiento
En caso de anomalía de
funcionamiento, el diodo del botón se
enciende, acompañado de una señal
sonora y de un mensaje en la pantalla.
Consulte en la red PEUGEOT o en un
taller cualificado.
Uso correcto
Con mal tiempo o en invierno,
asegúrese que los sensores no estén
cubiertos de barro, hielo o nieve.
El sistema se neutralizará
automáticamente en caso de
enganchar un remolque o de montar
un portabicicletas (vehículo equipado
con un enganche de remolque o
portabicicletas recomendado por
PEUGEOT).
Puede activar o neutralizar el
sistema pulsando este botón.
La activación y la
neutralización del sistema
se memorizan al parar el
vehículo.
Introducción de la marcah atrás
Como complemento a la ayuda
trasera al estacionamiento, la ayuda
delantera al estacionamiento se activa
al detectar un obstáculo en la parte
delantera, cuando la velocidad del
vehículo es inferior a 10
km/h.
El sonido difundido por el altavoz
(delantero o trasero) permite
identificar si el obstáculo está
delante o detrás.
Parada de la ayuda
Introduzca el punto muerto. La ayuda al estacionamiento
no sustituye, en ningún caso, la
atención o responsabilidad del
conductor.
Ayuda al estacionamiento

11 7
Partner2VP_es_Chap05_Securite_ed02-2016

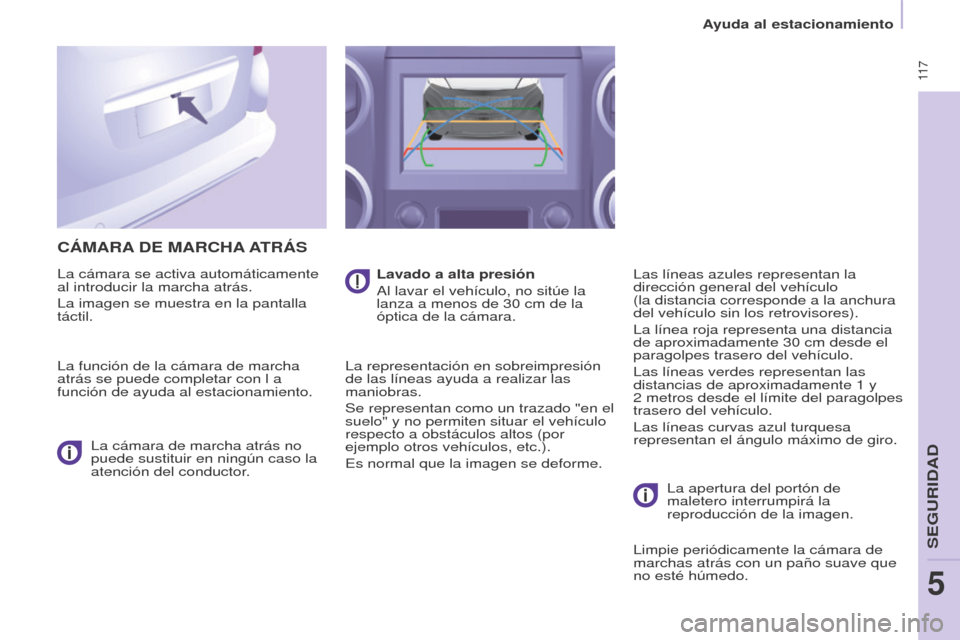

CÁMARA DE MARC h A A TRÁS
La cámara se activa automáticamente
al introducir la marcha atrás.
La imagen se muestra en la pantalla
táctil.
La función de la cámara de marcha
atrás se puede completar con l
a
función de ayuda al estacionamiento.
La cámara de marcha atrás no
puede sustituir en ningún caso la
atención del conductor. Lavado a alta presión
Al lavar el vehículo, no sitúe la
lanza a menos de 30
cm de la
óptica de la cámara.
La representación en sobreimpresión
de las líneas ayuda a realizar las
maniobras.
Se representan como un trazado "en el
suelo" y no permiten situar el vehículo
respecto a obstáculos altos (por
ejemplo otros vehículos, etc.).
Es normal que la imagen se deforme. Las líneas azules representan la
dirección general del vehículo
(la distancia corresponde a la anchura
del vehículo sin los retrovisores).
La línea roja representa una distancia
de aproximadamente 30
cm desde el
paragolpes trasero del vehículo.
Las líneas verdes representan las
distancias de aproximadamente 1
y
2

metros
desde el límite del paragolpes
trasero del vehículo.
Las líneas curvas azul turquesa
representan el ángulo máximo de giro.
La apertura del portón de
maletero interrumpirá la
reproducción de la imagen.
Limpie periódicamente la cámara de
marchas atrás con un paño suave que
no esté húmedo.
Ayuda al estacionamiento
SEGURIDAD
5

ABS
ABS
11 8
Partner2VP_es_Chap05_Securite_ed02-2016
SISTEMA DE ANTIBLO q UEO DE
LAS

RUEDAS (ABS / REF)
Los sistemas ABS y REF (repartidor
electrónico de frenada) incrementan
la estabilidad y manejabilidad del
vehículo al frenar, en particular sobre
firme degradado o deslizante.
El ABS impide el bloqueo de las
ruedas y el REF asegura una gestión
integral de la presión de frenada en
cada rueda. El encendido de este testigo,
acompañado de una señal
sonora y de un mensaje en
la pantalla, indica un fallo de
funcionamiento del sistema
ABS que podría provocar la pérdida
del control del vehículo al frenar.
El encendido de este testigo,
asociado al testigo de freno y
STOP, acompañado de una
señal sonora y un mensaje
en la pantalla, indica un
fallo de funcionamiento del repartidor
electrónico de frenada que podría
provocar la pérdida del control del
vehículo al frenar.
SISTEMA DE ASISTENCIA A LA
FRENADA

DE URGENCIA
(AFU)
Este sistema permite, en caso de
emergencia, alcanzar de manera más
rápida la presión óptima de frenada:
pise con fuerza sin disminuir el
esfuerzo.
Se activa en función de la velocidad de
accionamiento del pedal de freno.
Esto modifica la resistencia del pedal
de freno debajo del pie.
Para prolongar el funcionamiento del
sistema de asistencia a la frenada de
urgencia: no deje de pisar el freno.
Uso correcto
El dispositivo de antibloqueo interviene
automáticamente cuando existe riesgo
de bloqueo de las ruedas. No permite
una frenada más corta.
En pavimento muy deslizante (hielo,
aceite, etc.) el ABS podría alargar
la distancia de frenada. En caso de
frenada de urgencia, pise con firmeza
el pedal del freno y no lo suelte,
incluso en firme deslizante. De esta
manera, podrá seguir maniobrando el
vehículo para evitar un obstáculo.
El funcionamiento normal del sistema
ABS puede manifestarse mediante
ligeras vibraciones en el pedal del
freno.
En caso de cambio de ruedas
(neumáticos y llantas), asegúrese
de que estén recomendadas por
PEUGEOT. Deténgase imperativamente.
En ambos casos, consulte en la red
PEUGEOT o en un taller cualificado.
Seguridad en conducción
