2017 PEUGEOT PARTNER TEPEE ELECTRIC stop start

158

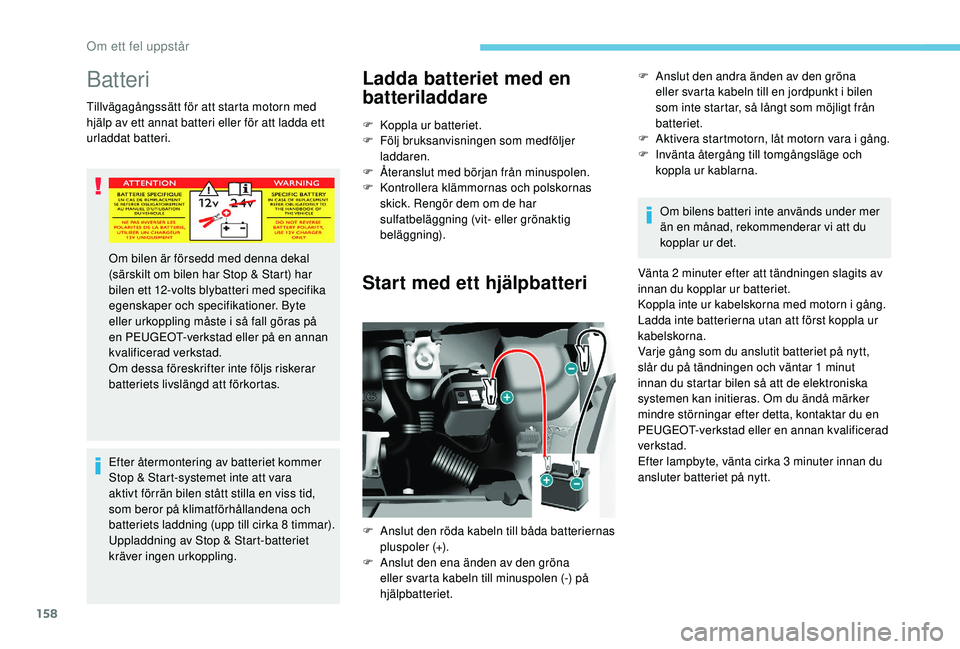

Batteri
Tillvägagångssätt för att starta motorn med
hjälp av ett annat batteri eller för att ladda ett
urladdat batteri.Efter återmontering av batteriet kommer
Stop & Start-systemet inte att vara
aktivt förrän bilen stått stilla en viss tid,
som beror på klimatförhållandena och
batteriets laddning (upp till cirka 8 timmar).
Uppladdning av Stop & Start-batteriet
kräver ingen urkoppling.
Ladda batteriet med en
batteriladdare
F Koppla ur batteriet.
F F ölj bruksanvisningen som medföljer
laddaren.
F

Å
teranslut med början från minuspolen.
F

K
ontrollera klämmornas och polskornas
skick. Rengör dem om de har
sulfatbeläggning (vit- eller grönaktig
beläggning).
Start med ett hjälpbatteri
F Anslut den andra änden av den gröna eller svarta kabeln till en jordpunkt i bilen
som inte startar, så långt som möjligt från
batteriet.
F

A
ktivera startmotorn, låt motorn vara i gång.
F

I
nvänta återgång till tomgångsläge och
koppla ur kablarna.
Om bilens batteri inte används under mer
än en månad, rekommenderar vi att du
kopplar ur det.
Vänta 2
minuter efter att tändningen slagits av
innan du kopplar ur batteriet.
Koppla inte ur kabelskorna med motorn i gång.
Ladda inte batterierna utan att först koppla ur
kabelskorna.
Varje gång som du anslutit batteriet på nytt,
slår du på tändningen och väntar 1
minut
innan du startar bilen så att de elektroniska
systemen kan initieras. Om du ändå märker
mindre störningar efter detta, kontaktar du en
PEUGEOT-verkstad eller en annan kvalificerad
verkstad.
Efter lampbyte, vänta cirka 3
minuter innan du
ansluter batteriet på nytt.
Om bilen är försedd med denna dekal
(särskilt om bilen har Stop & Start) har
bilen ett 12-volts blybatteri med specifika
egenskaper och specifikationer. Byte
eller urkoppling måste i så fall göras på
en PEUGEOT-verkstad eller på en annan
kvalificerad verkstad.
Om dessa föreskrifter inte följs riskerar
batteriets livslängd att förkortas.
F

A

nslut den röda kabeln till båda batteriernas
pluspoler (+).
F

A

nslut den ena änden av den gröna
eller svarta kabeln till minuspolen (-) på
hjälpbatteriet.
Om ett fel uppstår

159

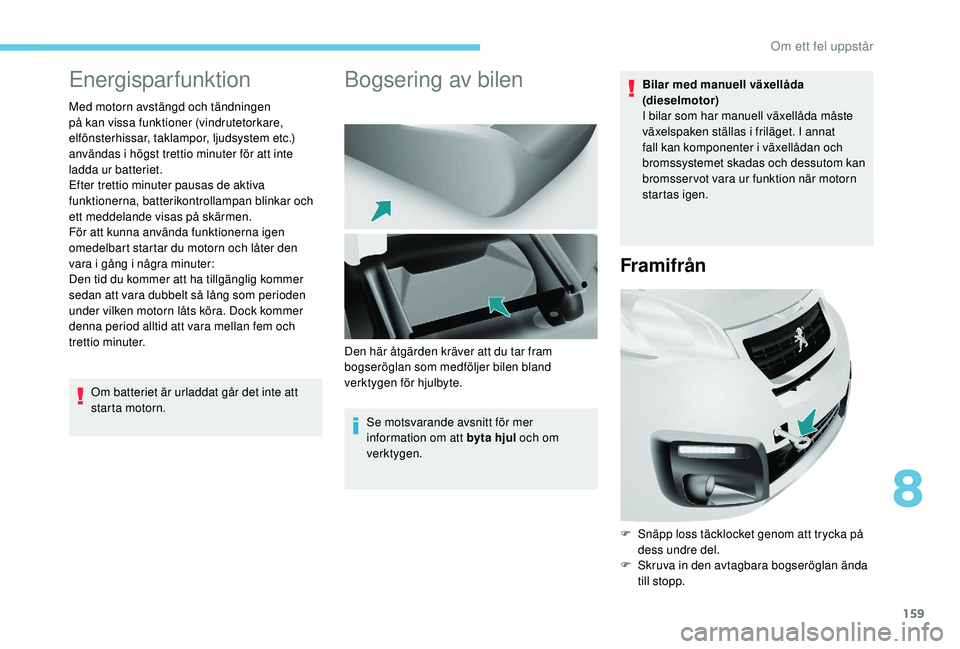

Energisparfunktion
Med motorn avstängd och tändningen
på kan vissa funktioner (vindrutetorkare,
elfönsterhissar, taklampor, ljudsystem etc.)
användas i högst trettio minuter för att inte
ladda ur batteriet.
Efter trettio minuter pausas de aktiva
funktionerna, batterikontrollampan blinkar och
ett meddelande visas på skärmen.
För att kunna använda funktionerna igen
omedelbart startar du motorn och låter den
vara i gång i några minuter:
Den tid du kommer att ha tillgänglig kommer
sedan att vara dubbelt så lång som perioden
under vilken motorn låts köra. Dock kommer
denna period alltid att vara mellan fem och
trettio minuter.Om batteriet är urladdat går det inte att
starta motorn.
Bogsering av bilen
Se motsvarande avsnitt för mer
information om att byta hjul och om
verktygen. Bilar med manuell växellåda
(dieselmotor)
I bilar som har manuell växellåda måste
växelspaken ställas i friläget. I annat
fall kan komponenter i växellådan och
bromssystemet skadas och dessutom kan
bromsser vot vara ur funktion när motorn
startas igen.
Framifrån
F Snäpp loss täcklocket genom att trycka på
dess undre del.
F

S
kruva in den avtagbara bogseröglan ända
till stopp.
Den här åtgärden kräver att du tar fram
bogseröglan som medföljer bilen bland
verktygen för hjulbyte.
8
Om ett fel uppstår

160

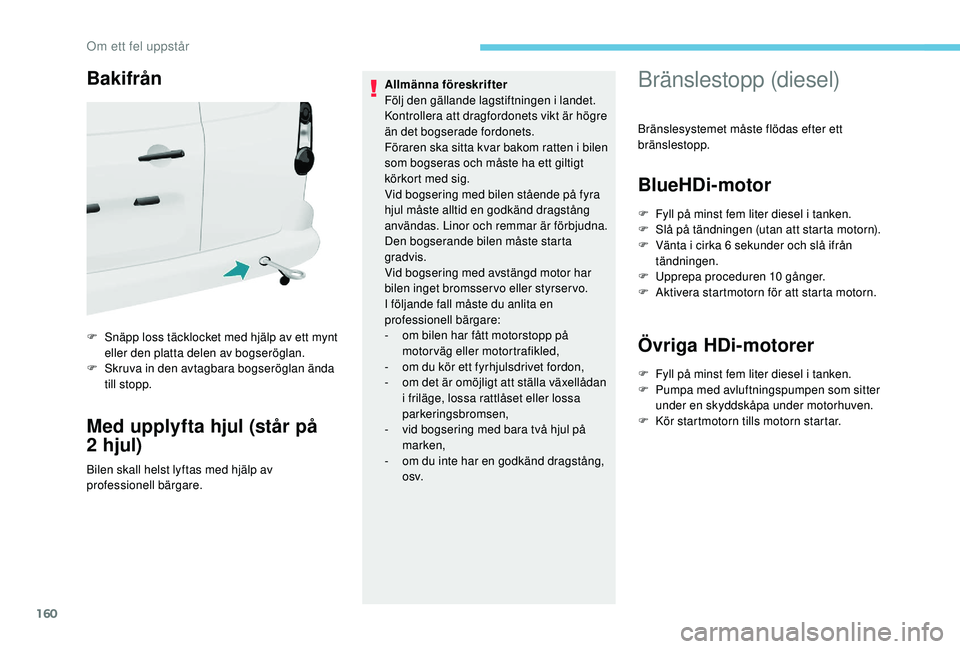

Bakifrån
F Snäpp loss täcklocket med hjälp av ett mynt eller den platta delen av bogseröglan.
F

S
kruva in den avtagbara bogseröglan ända
till stopp.
Med upplyfta hjul (står på
2 hjul)
Bilen skall helst lyftas med hjälp av
professionell bärgare. Allmänna föreskrifter
Följ den gällande lagstiftningen i landet.
Kontrollera att dragfordonets vikt är högre
än det bogserade fordonets.
Föraren ska sitta kvar bakom ratten i bilen
som bogseras och måste ha ett giltigt
körkort med sig.
Vid bogsering med bilen stående på fyra
hjul måste alltid en godkänd dragstång
användas. Linor och remmar är förbjudna.
Den bogserande bilen måste starta
gradvis.
Vid bogsering med avstängd motor har
bilen inget bromsservo eller styrservo.
I följande fall måste du anlita en
professionell bärgare:
-

o
m bilen har fått motorstopp på
motorväg eller motortrafikled,
-
o
m du kör ett fyrhjulsdrivet fordon,
-
o
m det är omöjligt att ställa växellådan
i friläge, lossa rattlåset eller lossa
parkeringsbromsen,
-
v
id bogsering med bara två hjul på
marken,
- o m du inte har en godkänd dragstång,
o sv.
Bränslestopp (diesel)
Bränslesystemet måste flödas efter ett
bränslestopp.
BlueHDi-motor
F Fyll på minst fem liter diesel i tanken.
F S lå på tändningen (utan att starta motorn).
F

V
änta i cirka 6 sekunder och slå ifrån
tändningen.
F

U
pprepa proceduren 10 gånger.
F

A
ktivera startmotorn för att starta motorn.
Övriga HDi-motorer
F Fyll på minst fem liter diesel i tanken.
F P umpa med avluftningspumpen som sitter
under en skyddskåpa under motorhuven.
F

K
ör startmotorn tills motorn startar.
Om ett fel uppstår

163

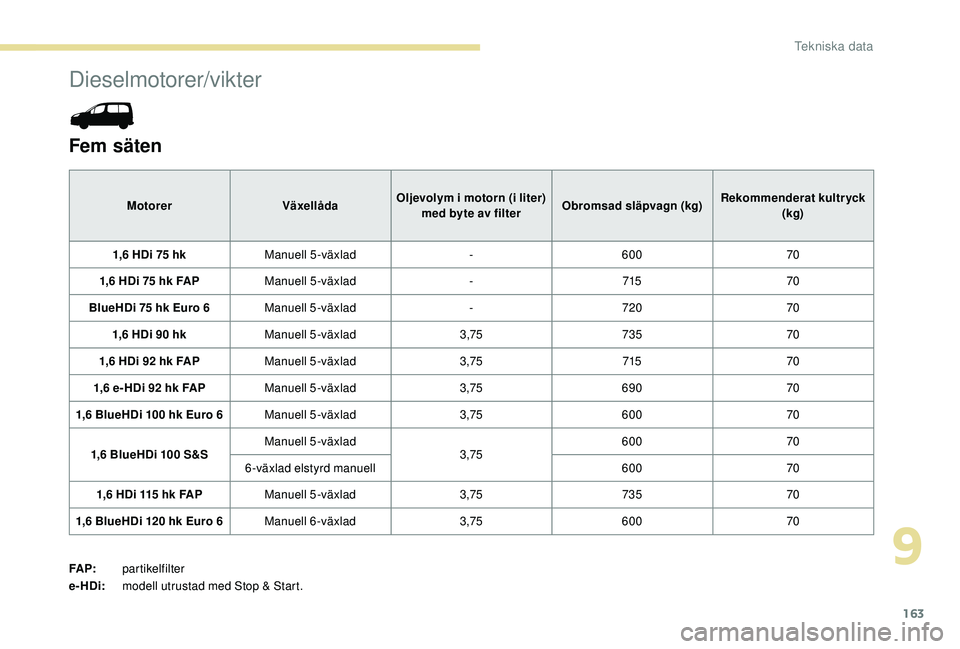

Dieselmotorer/vikter
Fem säten
MotorerVäxellådaOljevolym i motorn (i liter)
med byte av filter Obromsad släpvagn (kg) Rekommenderat kultr yck
(kg)
1,6 HDi 75 hk Manuell 5-växlad -600 70
1,6 HDi 75 hk FAP Manuell 5-växlad -715 70
BlueHDi 75 hk Euro 6 Manuell 5-växlad -720 70
1,6 HDi 90 hk Manuell 5-växlad 3,75735 70
1,6 HDi 92 hk FAP Manuell 5-växlad 3,75715 70
1,6 e- HDi 92 hk FAP Manuell 5-växlad 3,75690 70
1,6 BlueHDi 100 hk Euro 6 Manuell 5-växlad 3,75600 70
1,6 BlueHDi 100 S&S Manuell 5-växlad
3,75600
70
6-växlad elstyrd manuell 60070
1,6 HDi 115 hk FAP Manuell 5-växlad 3,75735 70
1,6 BlueHDi 120 hk Euro 6 Manuell 6-växlad 3,75600 70
FA P: partikelfilter
e-HDi: modell utrustad med Stop & Start.
9
Tekniska data

164

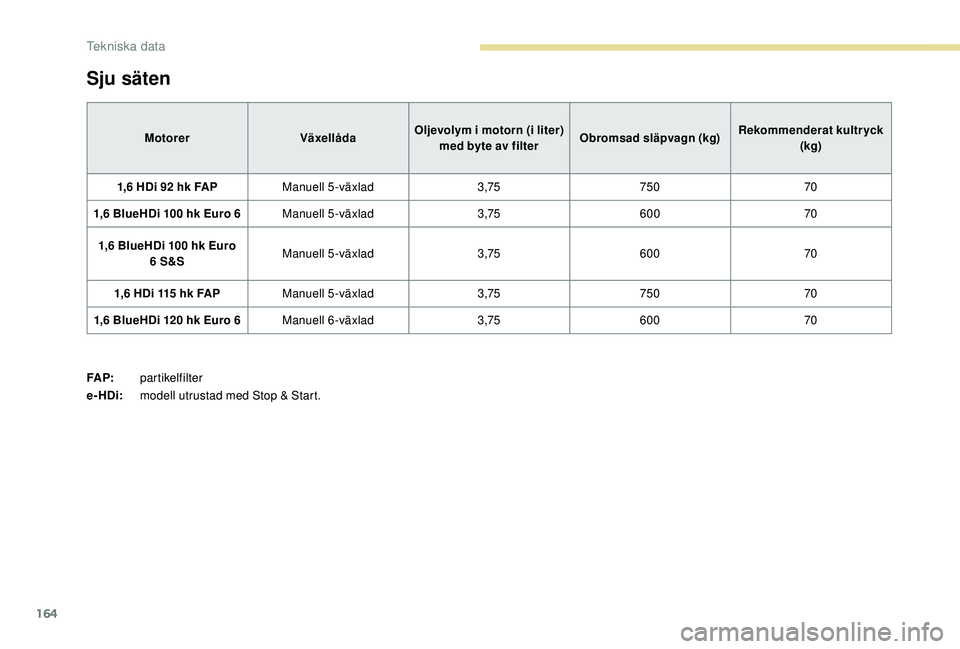

Sju säten
MotorerVäxellådaOljevolym i motorn (i liter)
med byte av filter Obromsad släpvagn (kg) Rekommenderat kultr yck
(kg)
1,6 HDi 92 hk FAP Manuell 5-växlad 3,75750 70
1,6 BlueHDi 100 hk Euro 6 Manuell 5-växlad 3,75600 70
1,6 BlueHDi 100 hk Euro 6 S&S Manuell 5-växlad
3,75600 70
1,6 HDi 115 hk FAP Manuell 5-växlad 3,75750 70
1,6 BlueHDi 120 hk Euro 6 Manuell 6-växlad 3,75600 70
FA P: partikelfilter
e-HDi: modell utrustad med Stop & Start.
Tekniska data

4
Driving
Öppna färddatorn.
Aktivera, stänga av eller konfigurera
vissa bilfunktioner.
Navigation
Välja profil
Till en ny destination
Tryck på Navigation för att visa
första sidan.
Tryck på symbolen för att öppna andra sidan. Välj "Enter destination " (Ange
destination).
Välj "Address" (Adress).
Välj " Country " (Land) i listan och sedan
" To w n " (Stad) eller postnummer, sedan
" Street " (Gata) och " No." (Nummer).
Bekräfta varje gång. Välj "Save" (Spara) för att spara den angivna
adressen i en kontaktpost.
Du kan spara upp till 200 kontakter.
Välj "Guide to " (Åka till).
Välj navigeringsvillkor: " Fastest"
(Snabbaste vägen), " Shortest"
(Kor taste vägen), " Time/
istance " (Tid) eller " Ecological"
(Miljövänligt).
Välj begränsningsvillkor: " To l l s"
(Betalvägar), " Ferries" (Färjor),
" Traffic " (Trafik), " Strict" (Exakt),
" Close " (N är a).
Välj " Confirm " (B ek r äf t a).
Eller
Tryck på " See route on map " (Visa väg på
kartan) för att starta navigeringen.
Tryck på " Settings" (Inställningar) för att
radera vägvisningsinformationen.
Tryck på " Stop navigation " (Stoppa
navigering).
Tryck på " Settings" för att återuppta
navigeringen.
Tryck på " Resume navigation " (Återuppta
navigeringen).
Hitta till något av de
senaste färdmålen
Tryck på Navigation för att visa
första sidan.
Tryck på symbolen för att öppna andra sidan. Välj "Enter destination " (Ange
färdmål).
Välj önskad adress i listan som visas. Välj "Navigate to " (Navigera till).
Välj villkor och tryck sedan på
Confirm (Bekräfta) eller gör en
tryckning på Show route on map
(Visa rutt på karta) för att starta
vägvisningen.
Till en kontakt i
adressboken
För att kunna navigera till en kontakt i
adressboken måste du först ha skrivit in
kontaktens adress.
Tryck på Navigation för att visa
första sidan.

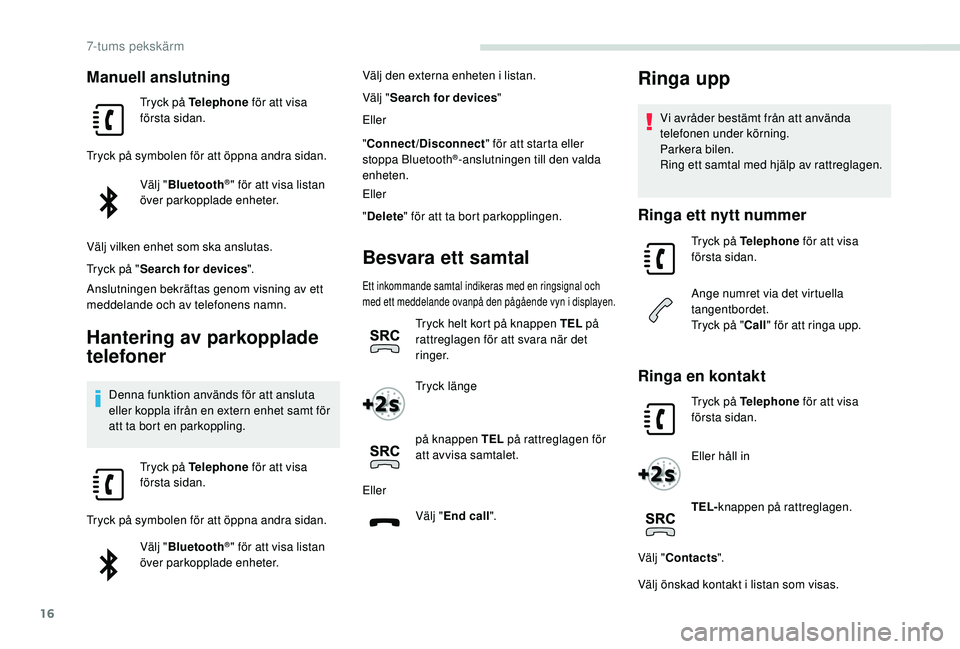

7-tums pekskärm

16
Manuell anslutning
Tryck på Telephone för att visa
första sidan.
Tryck på symbolen för att öppna andra sidan. Välj "Bluetooth
®" för att visa listan
över parkopplade enheter.
Välj vilken enhet som ska anslutas.
Tryck på " Search for devices ".
Anslutningen bekräftas genom visning av ett
meddelande och av telefonens namn.
Hantering av parkopplade
telefoner
Denna funktion används för att ansluta
eller koppla ifrån en extern enhet samt för
att ta bort en parkoppling.
Tryck på Telephone för att visa
första sidan.
Tryck på symbolen för att öppna andra sidan. Välj "Bluetooth
®" för att visa listan
över parkopplade enheter. Välj den externa enheten i listan.
Välj "
Search for devices "
Eller
" Connect/Disconnect " för att starta eller
stoppa Bluetooth
®-anslutningen till den valda
enheten.
Eller
" Delete " för att ta bort parkopplingen.
Besvara ett samtal
Ett inkommande samtal indikeras med en ringsignal och
med ett meddelande ovanpå den pågående vyn i displayen.
Tryck helt kort på knappen TEL på
rattreglagen för att svara när det
ringer.
Tryck länge
på knappen TEL på rattreglagen för
att avvisa samtalet.
Eller Välj "End call".
Ringa upp
Vi avråder bestämt från att använda
telefonen under körning.
Parkera bilen.
Ring ett samtal med hjälp av rattreglagen.
Ringa ett nytt nummer
Tryck på Telephone för att visa
första sidan.
Ange numret via det virtuella
tangentbordet.
Tryck på " Call" för att ringa upp.
Ringa en kontakt
Tryck på Telephone för att visa
första sidan.
Eller håll in
TEL- knappen på rattreglagen.
Välj " Contacts ".
Välj önskad kontakt i listan som visas.
7-tums pekskärm

175

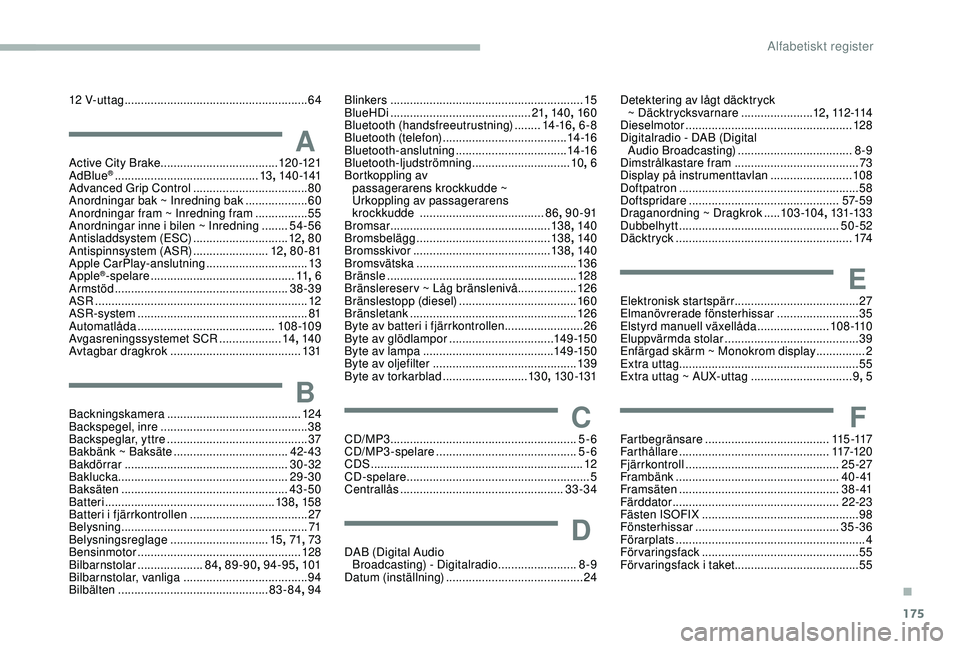

12 V- ut t ag ........................................................ 64
AActive City Brake ............................... .....120 -121
AdBlue® ............................................ 13, 140 -141
Advanced Grip Control ................................... 80
Anordningar bak ~ Inredning bak
................... 60
A

nordningar fram ~ Inredning fram

................55
Anordningar inne i bilen ~ Inredning
........54-56
Antisladdsystem (ESC)

............................. 12,

80
Antispinnsystem (ASR)

.......................12,

80 - 81
Apple CarPlay-anslutning


............................... 13
Apple
®-spelare ............................................ 11, 6
Armstöd ..................................................... 38-39
ASR
........

......................................................... 12
ASR-system
.................................................... 81
Aut

omatlåda

.......................................... 108 -109
Avgasreningssystemet SCR
................... 14,

140
Avtagbar dragkrok
..............................

..........131
BBackningskamera ......................................... 124
Backspegel, inre ............................................. 38
Backspeglar, yttre


........................................... 37
Bakbänk ~ Baksäte


................................... 42- 43
Bakdörrar


.................................................. 30-32
Baklucka


.................................................... 29-30
Baksäten
..............................

.....................43-50
Batteri
................

.................................... 13 8, 15 8
Batteri i fjärrkontrollen


....................................27
Belysning


......................................................... 71
Belysningsreglage


..............................15, 71 , 73
Bensinmotor


.................................................. 128
Bilbarnstolar


....................84, 89-90 , 94-95, 101
Bilbarnstolar, vanliga


...................................... 94
Bilbälten
...............

............................... 83-84, 94
Blinkers ........................................................... 15
BlueHDi ........................................... 21, 140 , 160
Bluetooth (handsfreeutrustning)


........14 -16 , 6-8
Bluetooth (telefon)
...................................... 1

4 -16
Bluetooth-anslutning
.................................. 1

4 -16
Bluetooth-ljudströmning
.............................. 10,

6
Bortkoppling av passagerarens krockkudde ~
Urkoppling av passagerarens
krockkudde
...................................... 86, 90 -91
Bromsar


................................................. 13 8, 140
Bromsbelägg
...............................

..........13 8, 140
Bromsskivor


.......................................... 13 8, 140
Bromsvätska


................................................. 13 6
Bränsle
...............

........................................... 128
Bränslereserv ~ Låg bränslenivå ..................126
Bränslestopp (diesel)


.................................... 160
Bränsletank


................................................... 126
Byte av batteri i fjärrkontrollen
........................26
Byte av glödlampor
................................ 14 9 -15 0
Byte av lampa
..............................

..........14 9 -15 0
Byte av oljefilter
............................................ 13 9
Byte av torkarblad
..........................13 0, 13 0 -131
CCD/MP3 ......................................................... 5-6
CD/MP3-spelare ........................................... 5-
6
CDS


................................................................. 12
CD-spelare
........................................................ 5
C

entrallås
...............................
...................33-34
DDAB (Digital Audio
Broadcasting) - Digitalradio ........................ 8
-9
Datum (inställning)


.......................................... 24
Detektering av lågt däcktryck
~ Däcktrycksvarnare ......................12, 112 -114
Dieselmotor
................................................... 12

8
Digitalradio - DAB (Digital Audio Broadcasting)


...................................8-9
Dimstrålkastare fram


...................................... 73
Display på instrumenttavlan


.........................108
Doftpatron


....................................................... 58
Doftspridare


.............................................. 57- 5 9
Draganordning ~ Dragkrok


.....103 -104 , 131-13 3
Dubbelhytt


................................................. 50-52
Däcktryck


...................................................... 174
EElektronisk startspärr ...................................... 27
Elmanövrerade fönsterhissar .........................35
Elstyrd manuell växellåda


......................108 -110
Eluppvärmda stolar
......................................... 39
E

nfärgad skärm ~ Monokrom display

...............2
Extra uttag ....................................................... 55
Extra uttag ~ AUX-uttag
...............................9, 5
FFartbegränsare ...................................... 115 -117
Farthållare ............................... ...............117-12 0
Fjärrkontroll


............................................... 25 -27
Frambänk
.................................................. 4

0 - 41
Framsäten
................................................. 3

8 - 41
Färddator
...............................

....................22-23
Fästen ISOFIX


................................................ 98
Fönsterhissar


............................................ 35-36
Förarplats


.......................................................... 4
Förvaringsfack


................................................ 55
För varingsfack i taket...................................... 55
.
Alfabetiskt register
