2017 Peugeot 308 Priročnik za lastnika (in Slovenian)

263
308_sl_Chap08_En-cas-de-panne_ed01-2016

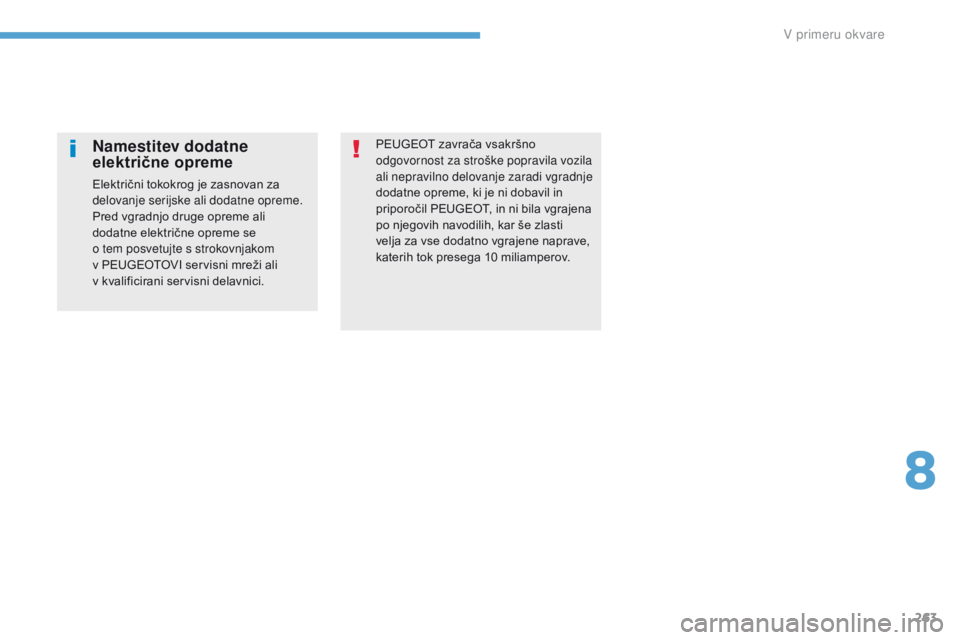

PEUGEOT zavrača vsakršno
odgovornost za stroške popravila vozila
ali nepravilno delovanje zaradi vgradnje
dodatne opreme, ki je ni dobavil in
priporočil PEUGEOT, in ni bila vgrajena
po njegovih navodilih, kar še zlasti
velja za vse dodatno vgrajene naprave,
katerih tok presega 10 miliamperov.Namestitev dodatne
električne opreme
Električni tokokrog je zasnovan za
delovanje serijske ali dodatne opreme.
Pred vgradnjo druge opreme ali
dodatne električne opreme se
o tem posvetujte s strokovnjakom
v
PEUGEOTOVI servisni mreži ali
v
kvalificirani servisni delavnici.
8
V primeru okvare

264
308_sl_Chap08_En-cas-de-panne_ed01-2016

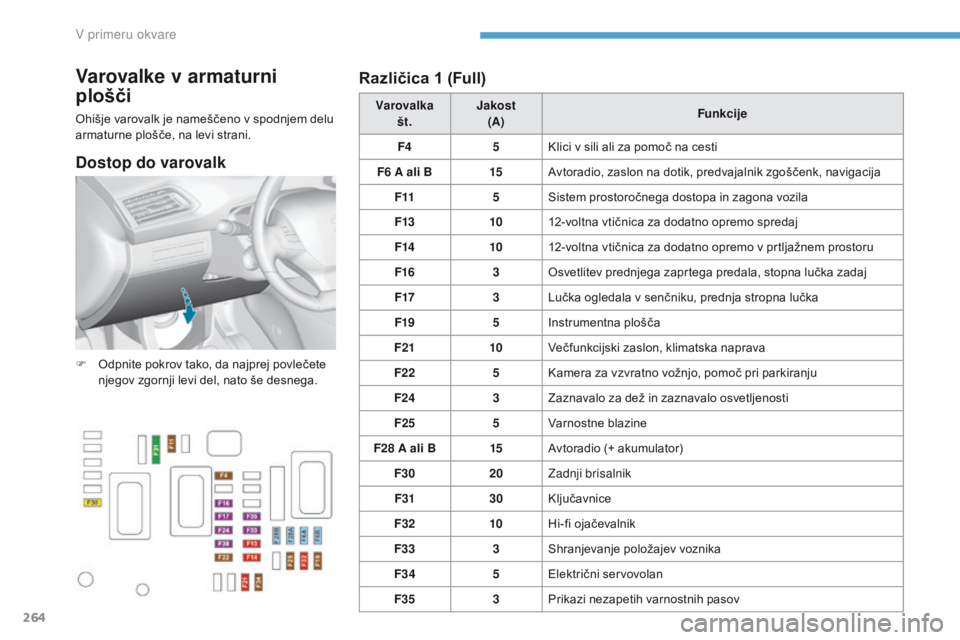

Varovalke v armaturni
plošči
Ohišje varovalk je nameščeno v spodnjem delu
armaturne plošče, na levi strani.Varovalka
št. Jakost
(A) Funkcije
F4 5Klici v sili ali za pomoč na cesti
F6 A ali B 15Avtoradio, zaslon na dotik, predvajalnik zgoščenk, navigacija
F11 5Sistem prostoročnega dostopa in zagona vozila
F13 1012-voltna vtičnica za dodatno opremo spredaj
F14 1012-voltna vtičnica za dodatno opremo v prtljažnem prostoru
F16 3Osvetlitev prednjega zaprtega predala, stopna lučka zadaj
F17 3Lučka ogledala v senčniku, prednja stropna lučka
F19 5Instrumentna plošča
F21 10Večfunkcijski zaslon, klimatska naprava
F22 5Kamera za vzvratno vožnjo, pomoč pri parkiranju
F24 3Zaznavalo za dež in zaznavalo osvetljenosti
F25 5Varnostne blazine
F28 A ali B 15Avtoradio (+ akumulator)
F30 20Zadnji brisalnik
F31 30Ključavnice
F32 10Hi-fi ojačevalnik
F33 3Shranjevanje položajev voznika
F34 5Električni servovolan
F35 3Prikazi nezapetih varnostnih pasov
F

O
dpnite pokrov tako, da najprej povlečete
njegov zgornji levi del, nato še desnega.
Različica 1 (Full)
Dostop do varovalk
V primeru okvare

265
308_sl_Chap08_En-cas-de-panne_ed01-2016
Različica 2 (Eco)
Varovalka
št. Jakost

(A) Funkcije
F9 5Alarm, klici v sili ali za pomoč na cesti
F13 5Kamera za vzvratno vožnjo in pomoč pri parkiranju
F15 1512-voltna vtičnica za dodatno opremo
F16 15Vžigalnik
F17 15Avtoradio
F18 20
Zaslon na dotik, predvajalnik zgoščenk, avdio in navigacijski sistem
F19 5Zaznavalo za dež in osvetljenost
F20 5Varnostne blazine
F21 5Instrumentna plošča
F22/F24 30Ključavnice znotraj, zunaj, spredaj in zadaj
F23 5Osvetlitev prednjega zaprtega predala, ogledala v senčniku,
prednja in zadnja stropne lučke
F25/F27 15Črpalka prednjega/zadnjega brisalnika
F26 15Hupa
F30 15Brisalnik zadaj
8
V primeru okvare

266
308_sl_Chap08_En-cas-de-panne_ed01-2016

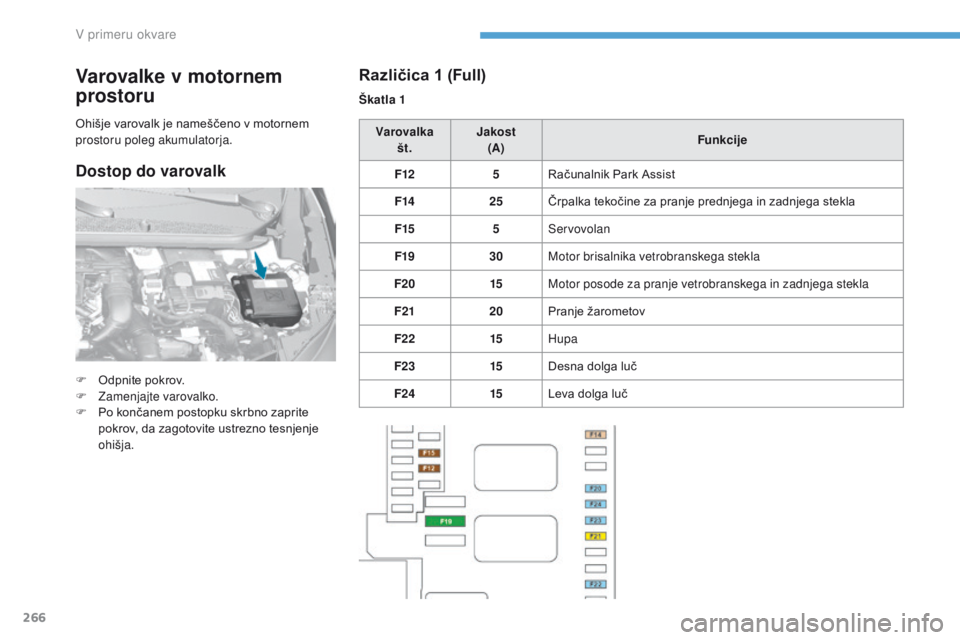

Varovalke v motornem
prostoru
F Odpnite pokrov.
F Z amenjajte varovalko.
F

P
o končanem postopku skrbno zaprite
pokrov, da zagotovite ustrezno tesnjenje
ohišja. Varovalka
št. Jakost
(A) Funkcije
F12 5Računalnik Park Assist
F14 25Črpalka tekočine za pranje prednjega in zadnjega stekla
F15 5Servovolan
F19 30Motor brisalnika vetrobranskega stekla
F20 15Motor posode za pranje vetrobranskega in zadnjega stekla
F21 20Pranje žarometov
F22 15Hupa
F23 15Desna dolga luč
F24 15Leva dolga luč
Ohišje varovalk je nameščeno v motornem
prostoru poleg akumulatorja.
Različica 1 (Full)
Škatla 1
Dostop do varovalk
V primeru okvare

267
308_sl_Chap08_En-cas-de-panne_ed01-2016

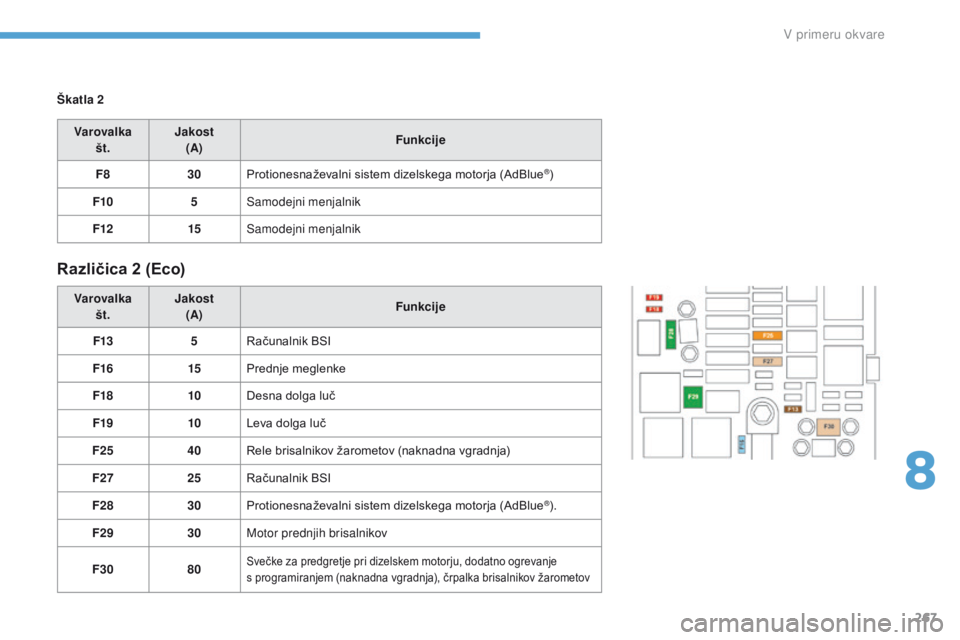

Škatla 2Varovalka št. Jakost
(A) Funkcije
F8 30Protionesnaževalni sistem dizelskega motorja (AdBlue
®)
F10 5Samodejni menjalnik
F12 15Samodejni menjalnik
Različica 2 (Eco)
Varovalka
št. Jakost
(A) Funkcije
F13 5Računalnik BSI
F16 15Prednje meglenke
F18 10Desna dolga luč
F19 10Leva dolga luč
F25 40Rele brisalnikov žarometov (naknadna vgradnja)
F27 25Računalnik BSI
F28 30Protionesnaževalni sistem dizelskega motorja (AdBlue
®).
F29 30Motor prednjih brisalnikov
F30 80
Svečke za predgretje pri dizelskem motorju, dodatno ogrevanje
s
programiranjem (naknadna vgradnja), črpalka brisalnikov žarometov
8
V primeru okvare

268
308_sl_Chap08_En-cas-de-panne_ed01-2016

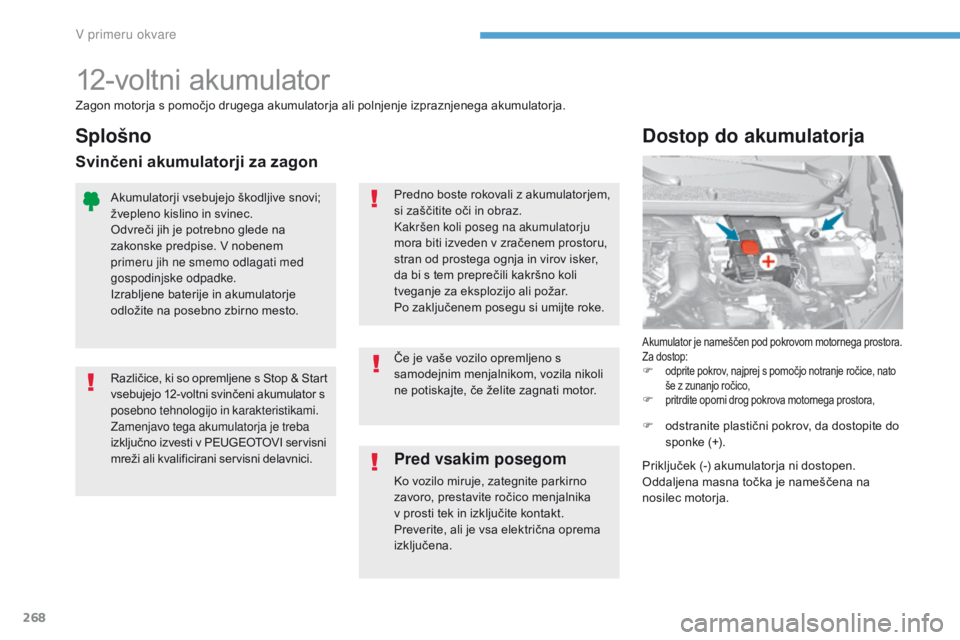

12-voltni akumulator
Akumulator je nameščen pod pokrovom motornega prostora.
Za dostop:
F odprite pokrov, najprej s pomočjo notranje ročice, nato
še z zunanjo ročico,
F pritrdite oporni drog pokrova motornega prostora,
Dostop do akumulatorja
Zagon motorja s pomočjo drugega akumulatorja ali polnjenje izpraznjenega akumulatorja.
Pred vsakim posegom
Ko vozilo miruje, zategnite parkirno
zavoro, prestavite ročico menjalnika
v prosti tek in izključite kontakt.
Preverite, ali je vsa električna oprema
izključena. Če je vaše vozilo opremljeno s
samodejnim menjalnikom, vozila nikoli
ne potiskajte, če želite zagnati motor.
Akumulatorji vsebujejo škodljive snovi;
žvepleno kislino in svinec.
Odvreči jih je potrebno glede na
zakonske predpise. V nobenem
primeru jih ne smemo odlagati med
gospodinjske odpadke.
Izrabljene baterije in akumulatorje
odložite na posebno zbirno mesto.
Predno boste rokovali z akumulatorjem,
si zaščitite oči in obraz.
Kakršen koli poseg na akumulatorju
mora biti izveden v zračenem prostoru,
stran od prostega ognja in virov isker,
da bi s tem preprečili kakršno koli
tveganje za eksplozijo ali požar.
Po zaključenem posegu si umijte roke.
Različice, ki so opremljene s Stop & Start
vsebujejo 12-voltni svinčeni akumulator s
posebno tehnologijo in karakteristikami.
Zamenjavo tega akumulatorja je treba
izključno izvesti v PEUGEOTOVI servisni
mreži ali kvalificirani servisni delavnici.
Splošno
Svinčeni akumulatorji za zagon
F odstranite plastični pokrov, da dostopite do sponke (+).
Priključek (-) akumulatorja ni dostopen.
Oddaljena masna točka je nameščena na
nosilec motorja.
V primeru okvare

269
308_sl_Chap08_En-cas-de-panne_ed01-2016

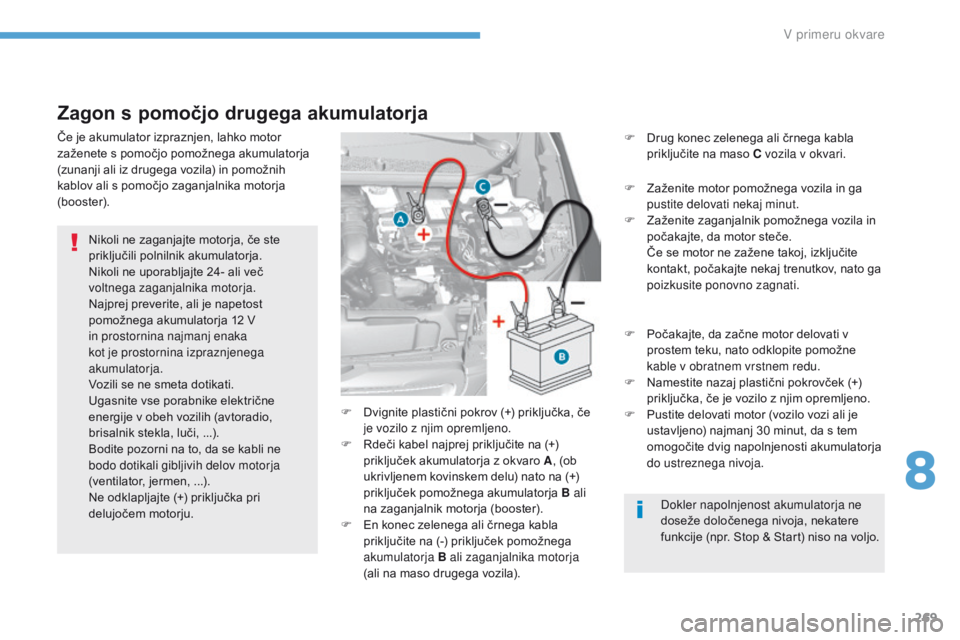

Zagon s pomočjo drugega akumulatorja
Nikoli ne zaganjajte motorja, če ste
priključili polnilnik akumulatorja.
Nikoli ne uporabljajte 24- ali več
voltnega zaganjalnika motorja.
Najprej preverite, ali je napetost
pomožnega akumulatorja 12 V
in prostornina najmanj enaka
kot je prostornina izpraznjenega
akumulatorja.
Vozili se ne smeta dotikati.
Ugasnite vse porabnike električne
energije v obeh vozilih (avtoradio,
brisalnik stekla, luči, ...).
Bodite pozorni na to, da se kabli ne
bodo dotikali gibljivih delov motorja
(ventilator, jermen, ...).
Ne odklapljajte (+) priključka pri
delujočem motorju.F

D
vignite plastični pokrov (+) priključka, če
je vozilo z njim opremljeno.
F

R
deči kabel najprej priključite na (+)
priključek akumulatorja z okvaro A , (ob
ukrivljenem kovinskem delu) nato na (+)
priključek pomožnega akumulatorja B ali
na zaganjalnik motorja (booster).
F

E
n konec zelenega ali črnega kabla
priključite na (-) priključek pomožnega
akumulatorja B ali zaganjalnika motorja
(ali na maso drugega vozila).
Če je akumulator izpraznjen, lahko motor
zaženete s pomočjo pomožnega akumulatorja
(zunanji ali iz drugega vozila) in pomožnih
kablov ali s pomočjo zaganjalnika motorja
(booster).
Dokler napolnjenost akumulatorja ne
doseže določenega nivoja, nekatere
funkcije (npr. Stop & Start) niso na voljo.
F

D
rug konec zelenega ali črnega kabla
priključite na maso C vozila v okvari.
F
Z
aženite motor pomožnega vozila in ga
pustite delovati nekaj minut.
F
Z
aženite zaganjalnik pomožnega vozila in
počakajte, da motor steče. Č e se motor ne zažene takoj, izključite
kontakt, počakajte nekaj trenutkov, nato ga
poizkusite ponovno zagnati.
F

P
očakajte, da začne motor delovati v
prostem teku, nato odklopite pomožne
kable v obratnem vrstnem redu.
F

N
amestite nazaj plastični pokrovček (+)
priključka, če je vozilo z njim opremljeno.
F

P
ustite delovati motor (vozilo vozi ali je
ustavljeno) najmanj 30 minut, da s tem
omogočite dvig napolnjenosti akumulatorja
do ustreznega nivoja.
8
V primeru okvare

270
308_sl_Chap08_En-cas-de-panne_ed01-2016
Za zagotovitev optimalne dolžine trajanja
akumulatorja je treba zagotavljati njegovo
napolnjenost na določenem nivoju.
V naslednjih primerih je akumulator potrebno
napolniti:
-
č
e vozite predvsem na kratke razdalje,
-

č
e vozila več tednov ne boste uporabljali.
Posvetujte se s PEUGEOTOVO servisno mrežo
ali kvalificirano servisno delavnico.

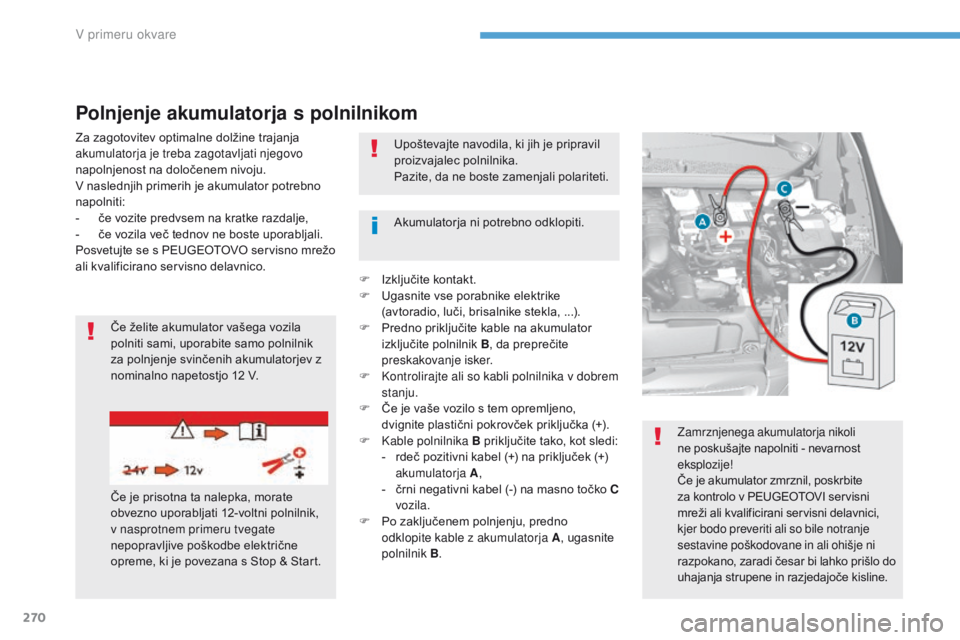

Polnjenje akumulatorja s polnilnikom
Če želite akumulator vašega vozila
polniti sami, uporabite samo polnilnik
za polnjenje svinčenih akumulatorjev z
nominalno napetostjo 12 V.
Če je prisotna ta nalepka, morate
obvezno uporabljati 12-voltni polnilnik,
v nasprotnem primeru tvegate
nepopravljive poškodbe električne
opreme, ki je povezana s Stop & Start. Akumulatorja ni potrebno odklopiti. Upoštevajte navodila, ki jih je pripravil
proizvajalec polnilnika.
Pazite, da ne boste zamenjali polariteti.
Zamrznjenega akumulatorja nikoli
ne poskušajte napolniti - nevarnost
eksplozije!
Če je akumulator zmrznil, poskrbite
za kontrolo v PEUGEOTOVI servisni
mreži ali kvalificirani servisni delavnici,
kjer bodo preveriti ali so bile notranje
sestavine poškodovane in ali ohišje ni
razpokano, zaradi česar bi lahko prišlo do
uhajanja strupene in razjedajoče kisline.
F

I
zključite kontakt.
F
U
gasnite vse porabnike elektrike
(avtoradio, luči, brisalnike stekla, ...).
F P redno priključite kable na akumulator
izključite polnilnik B, da preprečite
preskakovanje isker.
F

K
ontrolirajte ali so kabli polnilnika v dobrem
stanju.
F

Č
e je vaše vozilo s tem opremljeno,
dvignite plastični pokrovček priključka (+).
F

K
able polnilnika B priključite tako, kot sledi:
-

r
deč pozitivni kabel (+) na priključek (+)
akumulatorja A ,
-

č
rni negativni kabel (-) na masno točko C
vozila.
F

P
o zaključenem polnjenju, predno
odklopite kable z akumulatorja A , ugasnite
polnilnik B .
