2017 Peugeot 301 Návod k obsluze (in Czech)

159
F Demontujte šrouby a uložte je na čisté místo.
F

S
undejte kolo. Uložení poškozeného kola
Poškozené kolo je možno uložit pod
podlážku, do prohlubně určené pro
plnohodnotné rezervní kolo.
Před uložením hliníkového kola nejprve
sejměte jeho středovou krytku náboje,
aby bylo možno namontovat upevňovací
systém (matici se šroubem).
V případě rezervního kola typu „na dojetí“
nelze poškozené kolo uložit pod podlahu.
Musí se uložit do zavazadlového prostoru;
použijte zakrytí pro ochranu jeho vnitřku.
Montáž kola
Montáž rezer vního kola
Jestliže je Vaše vozidlo vybaveno koly s
hliníkovými ráfky, při utahování šroubů
po montáži rezervního kola zjistíte, že
se jejich podložky neopřou o ráfek,
což je zcela normální. Připevnění kola
je zajištěno opřením kuželové části
jednotlivých šroubů.
Po výměně kola
Při jízdě s rezervním kolem typu „na
dojetí“, nepřekračujte rychlost 80
km/h.
Nechte co nejdříve zkontrolovat dotažení
šroubů a tlak v pneumatice rezervního
kola v servisu sítě PEUGEOT nebo v jiném
odborném servisu.
Nechte opravit poškozené kolo a poté jej
ihned namontujte zpět na vozidlo.
8
3RUXFKDQDFHVW


160

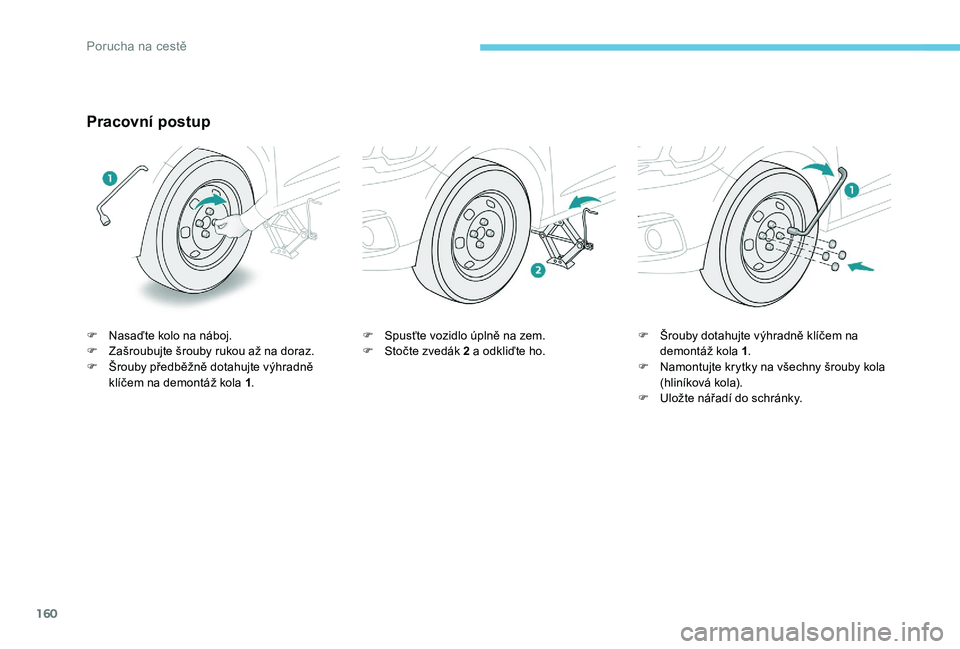

Pracovní postup
F Nasaďte kolo na náboj.
F Z ašroubujte šrouby rukou až na doraz.
F

Š
rouby předběžně dotahujte výhradně
klíčem na demontáž kola 1 .F
S pusťte vozidlo úplně na zem.
F S točte zvedák 2 a odkliďte ho.F
Š rouby dotahujte výhradně klíčem na
demontáž kola 1 .
F

N
amontujte krytky na všechny šrouby kola
(hliníková kola).
F

U
ložte nářadí do schránky.
Porucha na cestě

161
Výměna žárovky
Světlomety jsou vybaveny průhlednými
kryty z polykarbonátů s ochrannou
vrstvou:
F
n
ečistěte je suchou nebo abrazivní
utěrkou, čisticími prostředky ani
rozpouštědly,
F

p
oužijte houbu a mýdlovou vodu nebo
přípravek s neutrální hodnotou pH,
F

p
ři použití vysokotlakého čisticího
zařízení nesměrujte příliš dlouho
proud vody na světlomety, světla
a jejich okolní části, mohlo by dojít
k poškození ochranné vrstvy nebo
těsnění světlometů.
Výměnu žárovky lze provádět až několik
minut po zhasnutí světlometu (nebezpečí
vážného popálení).
F

N
edotýkejte se prsty přímo žárovky:
použijte hadřík nepouštějící vlákna.
Důležité je používat výhradně žárovky s
UV filtrem, jinak může dojít k poškození
reflektoru.
Žárovku vždy nahraďte novou
žárovkou stejného typu a se shodnými
specifikacemi. V některých prostředích (s nízkou teplotou
a s vlhkostí) se mohou vnitřní plochy
čelních světlometů a zadních světel orosit.
Jedná se o běžný jev, který zmizí po
několika minutách svícení.Přední světla
Halogenové světlomety
1
Směrová světla (PY21W)
2 Dálková světla (H1)
3 Potkávací světla (H7LL)
4 Obr ysová světla (W5W).
Halogenová světla s denním
svícením a světly do mlhy
1Směrová světla (PY21W)
2 Dálková světla (H1)
3 Potkávací světla (H7LL)
4 Denní světla / Obr ysová světla (LED)
5 Světla do mlhy (H11)
Elektroluminescenční diody LED
Pro výměnu tohoto typu žárovek se
obraťte na servis sítě PEUGEOT nebo na
jiný odborný servis.
8
Porucha na cestě

162
Směrová světla (blikače)
Rychlejší blikání směrových světel (nalevo
nebo napravo) značí závadu jedné ze
žárovek na příslušné straně.Žárovky oranžové barvy, jako mají
směrová světla, musejí být nahrazovány
žárovkami se stejnými charakteristikami a
stejnou barvou.
Při zpětném nasazování velmi pečlivě
zavřete ochranný kryt, aby byla zajištěna
vodotěsnost světlometu.
F

P
ootočte konektor o čtvrt otáčky ve směru
proti pohybu hodinových ručiček.
F

V
ytáhněte držák žárovky.
F

V
ytáhněte žárovku a vyměňte ji.
Při zpětné montáži postupujte v obráceném
pořadí úkonů než při demontáži.
Dálková světla
F Zatažením za jazýček sejměte ochranný kryt.
F

O
dpojte jednotku podpory modulu.
F

V
ytáhněte konektor žárovky.
F

V
ytáhněte žárovku a vyměňte ji.
Při zpětné montáži umístěte jednotku do krytu
a zajistěte ji na místo.
Nasazujte ochranný kryt tak, aby byla západka
orientována směrem vzhůru.
Porucha na cestě

163
Potkávací světla
F Zatažením za jazýček sejměte ochranný kryt.
F

Z
atlačením na celý modul oproti podpoře
uvolněte jednu ze dvou západek.
F

J
akmile je uvolněna jedna západka,
uvolněte i druhou.
F

V
ytáhněte konektor žárovky.
F

V
ytáhněte žárovku a vyměňte ji.
Při zpětné montáži umístěte jednotku do krytu
a tlačte na ni, dokud se obě západky nezajistí.
Nasazujte ochranný kryt tak, aby byla západka
orientována směrem vzhůru.
Obrysová světla
F Zatažením za jazýček sejměte ochranný kryt.
F

V
ytáhněte konektor žárovky.
F

V
ytáhněte žárovku a vyměňte ji.
Při zpětné montáži postupujte v obráceném
pořadí úkonů než při demontáži.
Nasazujte ochranný kryt tak, aby byla západka
orientována směrem vzhůru.
Světla do mlhy
F Zasuňte plochý šroubovák mezi světlo a jeho kryt.
F

Z
atáhnutím a současným páčením kryt
uvolněte.
F

D
emontujte dva upevňovací šrouby
modulu.
F

V
yjměte modul z jeho krytu.
8
Porucha na cestě

164
F Stiskněte zajišťovací jazýček a odpojte konektor.
F

P
ootočte držák žárovky o čtvrt otáčky ve
směru proti pohybu hodinových ručiček.
F

V
yjměte držák žárovky.
F

V
ytáhněte žárovku a vyměňte ji.
Při zpětné montáži postupujte v obráceném
pořadí úkonů než při demontáži. Při jakýchkoli potížích s výměnou
žárovek se můžete obrátit na servisní síť
PEUGEOT nebo na jiný odborný servis.
Boční směrová světla
F Zasuňte šroubovák do mezery mezi
středem bočního směrového světla a
karoserií.
F

P
áčením šroubovákem uvolněte boční
směrové světlo a vyjměte ho.
F

O
dpojte konektor bočního směrového
světla.
F

Vy
měňte modul.
Při zpětné montáži postupujte v obráceném
pořadí úkonů než při demontáži.
Nový modul vám poskytne servis sítě
PEUGEOT nebo jiný odborný servis.
3RUXFKDQDFHVW


165
Zadní světla
1Brzdová světla / obr ysová světla
(P21/4W).
2 Parkovací světla (P21/4W).
3 Směrová světla (PY21W).
4 Zpětné světlo (P21W).
nebo
Světlo do mlhy (PR21W). Tyto žárovky se mění z vnitřní strany
zavazadlového prostoru:
F

O
tevřete zavazadlový prostor.
F
V
yjměte přístupovou mřížku na obložení na
příslušné straně.
F
O
dpojte konektor světla.
F
V
yšroubujte matici a sejměte ji.
F

Z
venčí opatrně vytáhněte sdružené světlo
v přímém směru z jeho skříně. F
O dstraňte čtyři šrouby a vytáhněte držák
žárovek.
F

O
točte vadnou žárovku o čtvrt otáčky a
vyměňte ji.
Při zpětné montáži postupujte v obráceném
pořadí úkonů než při demontáži.
Dbejte na řádné zasunutí sdruženého světla do
vodítek, veďte pohyb v ose vozidla.
Dostatečně utáhněte pro zajištění těsnosti,
avšak dávejte pozor, aby nedošlo k poškození
světla.
8
Porucha na cestě

166

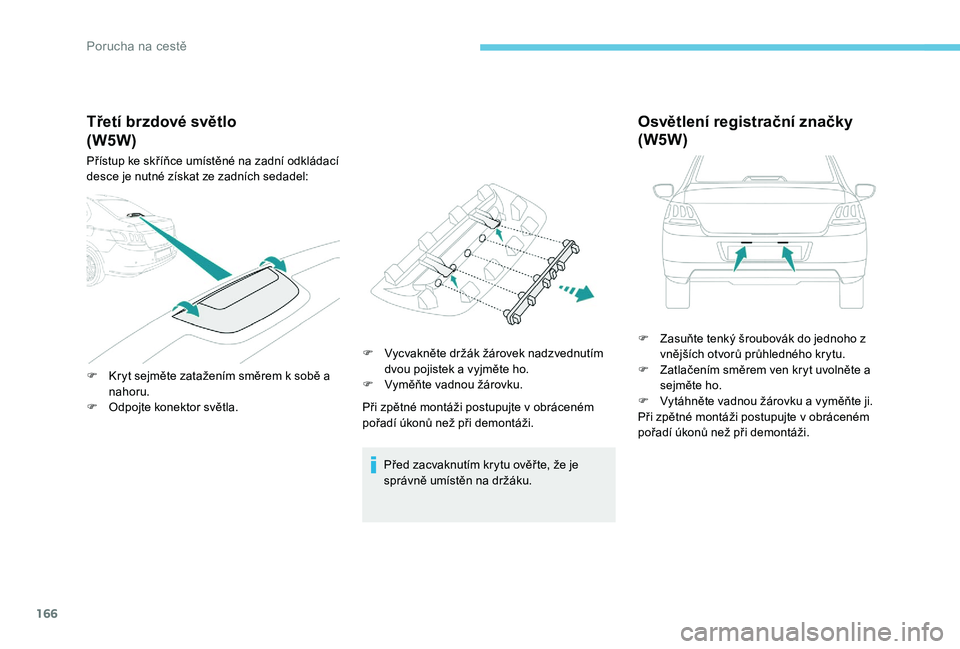

Třetí brzdové světlo
Přístup ke skříňce umístěné na zadní odkládací
desce je nutné získat ze zadních sedadel:
F
K
ryt sejměte zatažením směrem k sobě a
nahoru.
F

O
dpojte konektor světla. F

V
ycvakněte držák žárovek nadzvednutím
dvou pojistek a vyjměte ho.
F

V
yměňte vadnou žárovku.
Při zpětné montáži postupujte v obráceném
pořadí úkonů než při demontáži.
Před zacvaknutím krytu ověř te, že je
správně umístěn na držáku.
Osvětlení registrační značky
(W5W)
F Zasuňte tenký šroubovák do jednoho z vnějších otvorů průhledného krytu.
F

Z
atlačením směrem ven kryt uvolněte a
sejměte ho.
F

V
ytáhněte vadnou žárovku a vyměňte ji.
Při zpětné montáži postupujte v obráceném
pořadí úkonů než při demontáži.
(W5W)
Porucha na cestě
