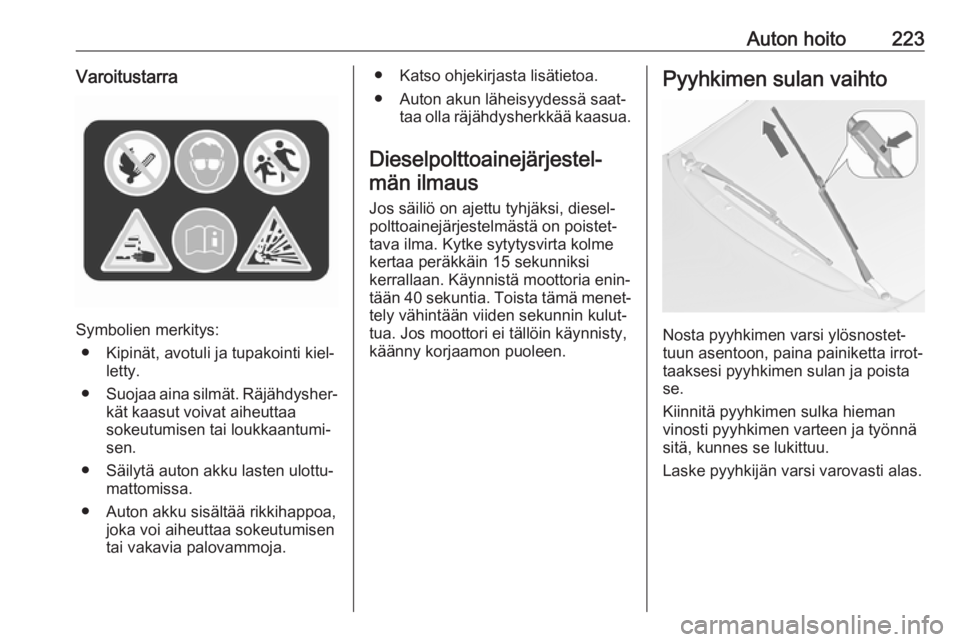

Auton hoito223Varoitustarra
Symbolien merkitys:● Kipinät, avotuli ja tupakointi kiel‐ letty.
● Suojaa aina silmät. Räjähdysher‐
kät kaasut voivat aiheuttaa
sokeutumisen tai loukkaantumi‐
sen.
● Säilytä auton akku lasten ulottu‐ mattomissa.
● Auton akku sisältää rikkihappoa, joka voi aiheuttaa sokeutumisen
tai vakavia palovammoja.
● Katso ohjekirjasta lisätietoa.
● Auton akun läheisyydessä saat‐ taa olla räjähdysherkkää kaasua.
Dieselpolttoainejärjestel‐ män ilmaus
Jos säiliö on ajettu tyhjäksi, diesel‐
polttoainejärjestelmästä on poistet‐
tava ilma. Kytke sytytysvirta kolme
kertaa peräkkäin 15 sekunniksi
kerrallaan. Käynnistä moottoria enin‐
tään 40 sekuntia. Toista tämä menet‐ tely vähintään viiden sekunnin kulut‐
tua. Jos moottori ei tällöin käynnisty,
käänny korjaamon puoleen.Pyyhkimen sulan vaihto
Nosta pyyhkimen varsi ylösnostet‐
tuun asentoon, paina painiketta irrot‐
taaksesi pyyhkimen sulan ja poista
se.
Kiinnitä pyyhkimen sulka hieman
vinosti pyyhkimen varteen ja työnnä
sitä, kunnes se lukittuu.
Laske pyyhkijän varsi varovasti alas.
Page 226 of 293

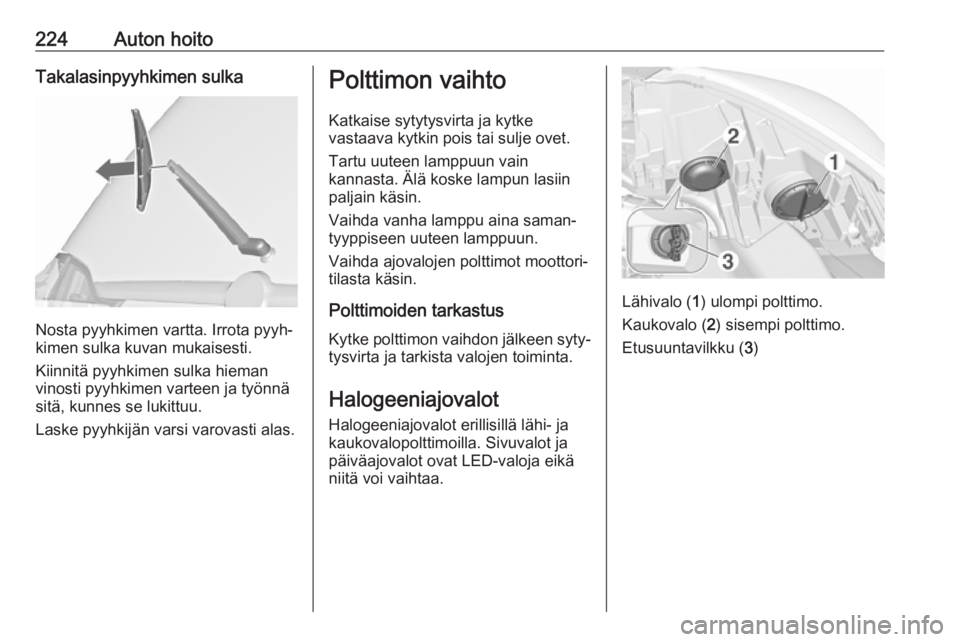

224Auton hoitoTakalasinpyyhkimen sulka
Nosta pyyhkimen vartta. Irrota pyyh‐
kimen sulka kuvan mukaisesti.
Kiinnitä pyyhkimen sulka hieman
vinosti pyyhkimen varteen ja työnnä
sitä, kunnes se lukittuu.
Laske pyyhkijän varsi varovasti alas.
Polttimon vaihto
Katkaise sytytysvirta ja kytke
vastaava kytkin pois tai sulje ovet.
Tartu uuteen lamppuun vain
kannasta. Älä koske lampun lasiin
paljain käsin.
Vaihda vanha lamppu aina saman‐
tyyppiseen uuteen lamppuun.
Vaihda ajovalojen polttimot moottori‐
tilasta käsin.
Polttimoiden tarkastus Kytke polttimon vaihdon jälkeen syty‐
tysvirta ja tarkista valojen toiminta.
HalogeeniajovalotHalogeeniajovalot erillisillä lähi- ja
kaukovalopolttimoilla. Sivuvalot ja
päiväajovalot ovat LED-valoja eikä
niitä voi vaihtaa.
Lähivalo ( 1) ulompi polttimo.
Kaukovalo ( 2) sisempi polttimo.
Etusuuntavilkku ( 3)
Page 227 of 293

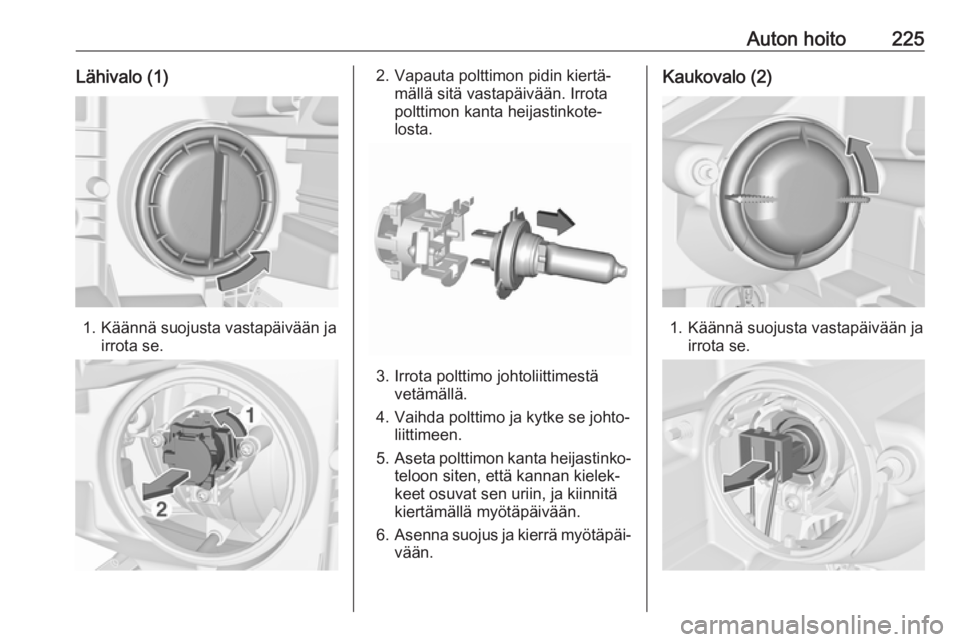

Auton hoito225Lähivalo (1)
1. Käännä suojusta vastapäivään jairrota se.
2. Vapauta polttimon pidin kiertä‐mällä sitä vastapäivään. Irrota
polttimon kanta heijastinkote‐
losta.
3. Irrota polttimo johtoliittimestä vetämällä.
4. Vaihda polttimo ja kytke se johto‐ liittimeen.
5. Aseta polttimon kanta heijastinko‐
teloon siten, että kannan kielek‐
keet osuvat sen uriin, ja kiinnitä
kiertämällä myötäpäivään.
6. Asenna suojus ja kierrä myötäpäi‐
vään.
Kaukovalo (2)
1. Käännä suojusta vastapäivään ja irrota se.
Page 228 of 293
226Auton hoito2. Irrota polttimon kanta heijastinko‐telosta.
3. Irrota polttimo johtoliittimestävetämällä.
4. Vaihda polttimo ja kytke se johto‐ liittimeen.
5. Aseta polttimon kanta heijastinko‐
teloon siten, että uloke asettuu
oikeaan kohtaan ja paina se
paikalleen.
6. Asenna suojus ja kierrä myötäpäi‐
vään.
Etusuuntavilkku (3)
1. Kierrä polttimon kantaa vastapäi‐ vään vapauttaaksesi sen. Irrota
polttimon kanta heijastinkote‐
losta.
2. Irrota polttimo kannasta kiertä‐ mällä vastapäivään ja vetämällä.
3. Vaihda polttimo, aseta uusi polt‐ timo kantaan ja kierrä myötäpäi‐
vään.
4. Työnnä polttimon kanta heijastin‐ koteloon ja kierrä myötäpäivään.
LED-ajovalot Lähi- ja kaukovalot, sivuvalot, päiväa‐
jovalot ja suuntavilkut ovat LED-
valoja eikä niitä voi vaihtaa.
Jos valoissa ilmenee häiriö, korjauta
ne korjaamossa.
Sumuvalot
Polttimoihin pääsee käsiksi auton alta käsin.
Page 229 of 293

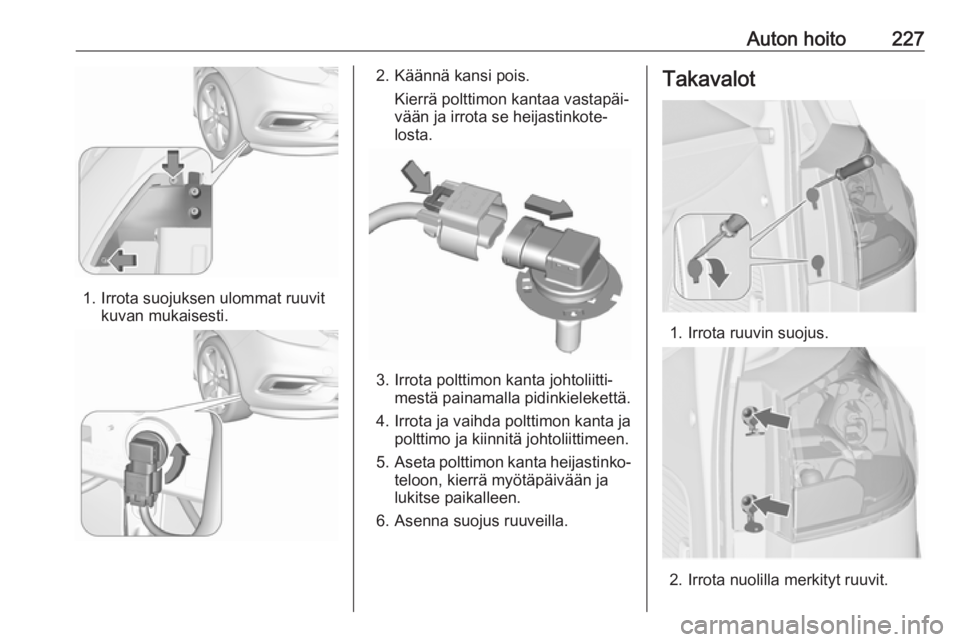

Auton hoito227
1. Irrota suojuksen ulommat ruuvitkuvan mukaisesti.
2. Käännä kansi pois.
Kierrä polttimon kantaa vastapäi‐
vään ja irrota se heijastinkote‐
losta.
3. Irrota polttimon kanta johtoliitti‐ mestä painamalla pidinkielekettä.
4. Irrota ja vaihda polttimon kanta ja polttimo ja kiinnitä johtoliittimeen.
5. Aseta polttimon kanta heijastinko‐
teloon, kierrä myötäpäivään ja
lukitse paikalleen.
6. Asenna suojus ruuveilla.
Takavalot
1. Irrota ruuvin suojus.
2. Irrota nuolilla merkityt ruuvit.
Page 230 of 293

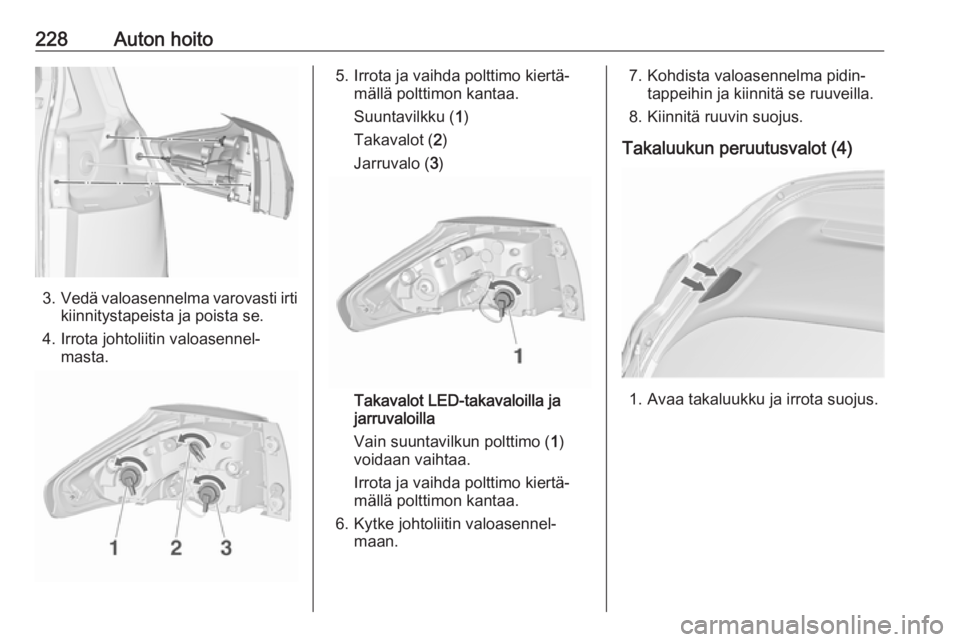

228Auton hoito
3.Vedä valoasennelma varovasti irti
kiinnitystapeista ja poista se.
4. Irrota johtoliitin valoasennel‐ masta.
5. Irrota ja vaihda polttimo kiertä‐mällä polttimon kantaa.
Suuntavilkku ( 1)
Takavalot ( 2)
Jarruvalo ( 3)
Takavalot LED-takavaloilla ja
jarruvaloilla
Vain suuntavilkun polttimo ( 1)
voidaan vaihtaa.
Irrota ja vaihda polttimo kiertä‐
mällä polttimon kantaa.
6. Kytke johtoliitin valoasennel‐ maan.
7. Kohdista valoasennelma pidin‐tappeihin ja kiinnitä se ruuveilla.
8. Kiinnitä ruuvin suojus.

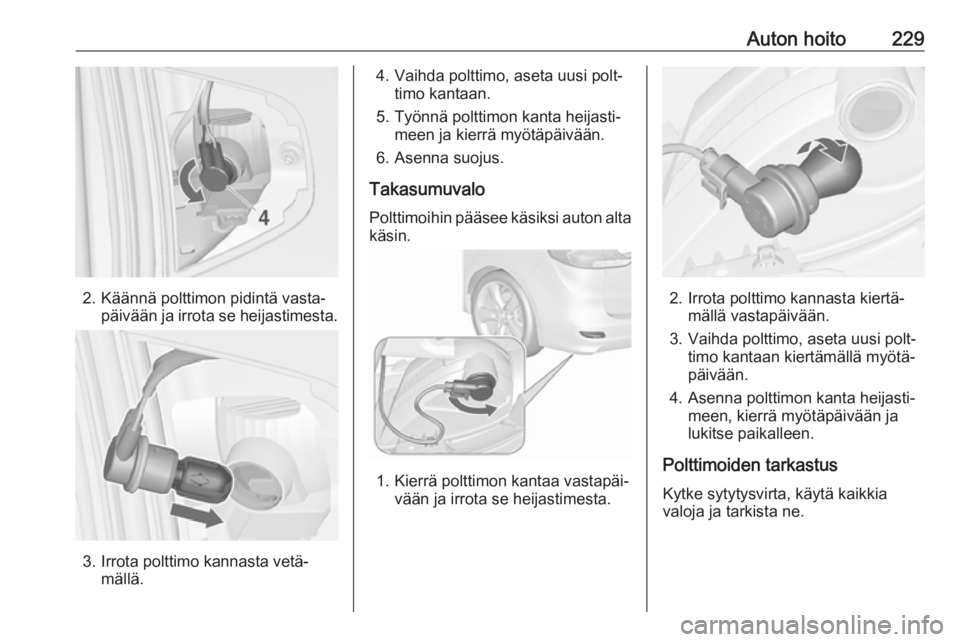

Takaluukun peruutusvalot (4)
1. Avaa takaluukku ja irrota suojus.
Page 231 of 293
Auton hoito229
2. Käännä polttimon pidintä vasta‐päivään ja irrota se heijastimesta.
3. Irrota polttimo kannasta vetä‐mällä.
4. Vaihda polttimo, aseta uusi polt‐timo kantaan.
5. Työnnä polttimon kanta heijasti‐ meen ja kierrä myötäpäivään.
6. Asenna suojus.
Takasumuvalo Polttimoihin pääsee käsiksi auton alta
käsin.
1. Kierrä polttimon kantaa vastapäi‐ vään ja irrota se heijastimesta.
2. Irrota polttimo kannasta kiertä‐mällä vastapäivään.
3. Vaihda polttimo, aseta uusi polt‐ timo kantaan kiertämällä myötä‐
päivään.
4. Asenna polttimon kanta heijasti‐ meen, kierrä myötäpäivään ja
lukitse paikalleen.
Polttimoiden tarkastus
Kytke sytytysvirta, käytä kaikkia
valoja ja tarkista ne.
Page 232 of 293

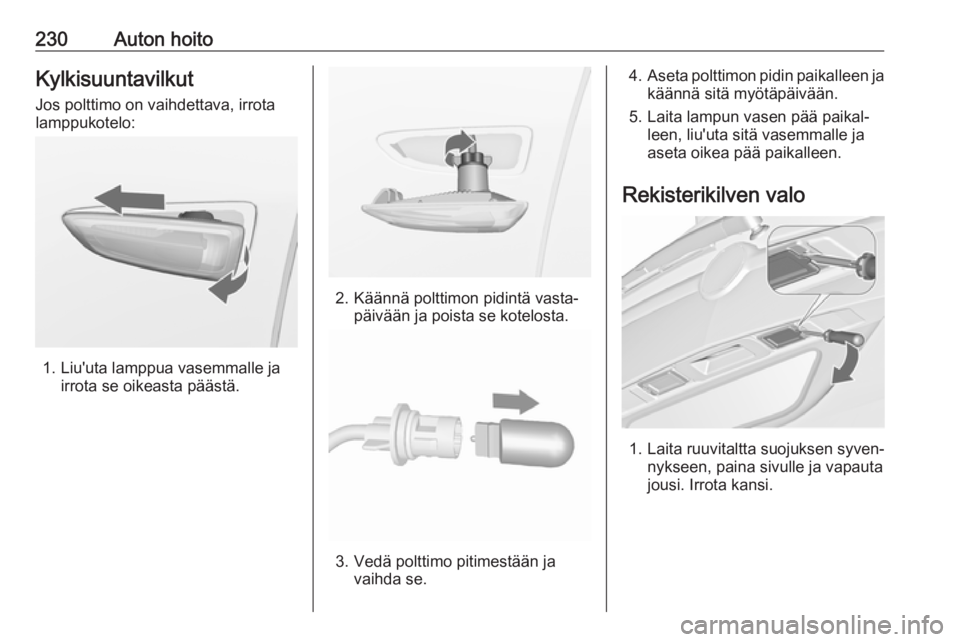

230Auton hoitoKylkisuuntavilkut
Jos polttimo on vaihdettava, irrota
lamppukotelo:
1. Liu'uta lamppua vasemmalle ja irrota se oikeasta päästä.
2. Käännä polttimon pidintä vasta‐ päivään ja poista se kotelosta.
3. Vedä polttimo pitimestään javaihda se.
4.Aseta polttimon pidin paikalleen ja
käännä sitä myötäpäivään.
5. Laita lampun vasen pää paikal‐ leen, liu'uta sitä vasemmalle ja
aseta oikea pää paikalleen.
Rekisterikilven valo
1. Laita ruuvitaltta suojuksen syven‐ nykseen, paina sivulle ja vapauta
jousi. Irrota kansi.
