2017 OPEL ZAFIRA C Ohjekirja (in Finnish)

Mittarit ja käyttölaitteet103Lisää 12 voltin pistorasioita on taka‐konsolissa
ja tavaratilan vasemmassa sivusei‐
nässä.
Suurin tehonkulutus saa olla enintään 120 wattia.
Kun sytytysvirta on katkaistu, virtapis‐
tokkeet ovat poissa käytöstä. Lisäksi
virtapistokkeet poistetaan käytöstä,
mikäli auton akkujännite on alhainen.
Pistorasioihin kytkettävien laitteiden
tulee täyttää sähkömagneettista
yhteensopivuutta koskevan normin
DIN VDE 40 839 vaatimukset.
Pistorasioihin ei saa kytkeä mitään
virtaa antavaa laitetta, kuten laturia
tai akkua.
Vääräntyyppiset pistokkeet voivat
vaurioittaa pistorasiaa.
Stop-start-järjestelmä 3 156.
Savukkeensytytin
Savukkeensytytin sijaitsee etukonso‐
lissa. Käännä kansi alaspäin.
Paina savukkeensytytin pohjaan. Se
kytkeytyy automaattisesti pois päältä käyttövalmiiksi kuumennuttuaan.
Vedä sytytin ulos.
TuhkakupitHuomio
Vain tuhkaa varten - ei palaville
jätteille.
Tuhkakuppirasia voidaan asettaa
mukinpitimiin.

104Mittarit ja käyttölaitteetVaroitusvalot, mittarit jailmaisimet
Mittaristo
Joissakin malleissa mittarien neulat
heilahtavat lyhyesti näytön toiseen
reunaan, kun sytytysvirta kytketään.
Nopeusmittari
Ilmoittaa ajonopeuden.
Matkamittari
Tallennettu kokonaisajomatka näyte‐
tään kilometreinä.
Osamatkamittari Näyttää nollauksen jälkeen tallenne‐
tun matkan.
Osamatkamittari laskee enintään
9999 km:iin saakka ja aloittaa sitten
nollasta.
Voit valita eri matkoja varten kaksi osamatkamittarisivua.
Valitse ; painamalla Menu suunta‐
vilkkuvivussa. Käännä säätöpyörää
suuntavilkkuvivussa ja valitse ;1
tai ; 2. Kumpikin osamatkamittari‐
sivu voidaan nollata erikseen paina‐
malla SET/CLR suuntavilkkuvivussa
muutaman sekunnin ajan kyseisessä valikossa.

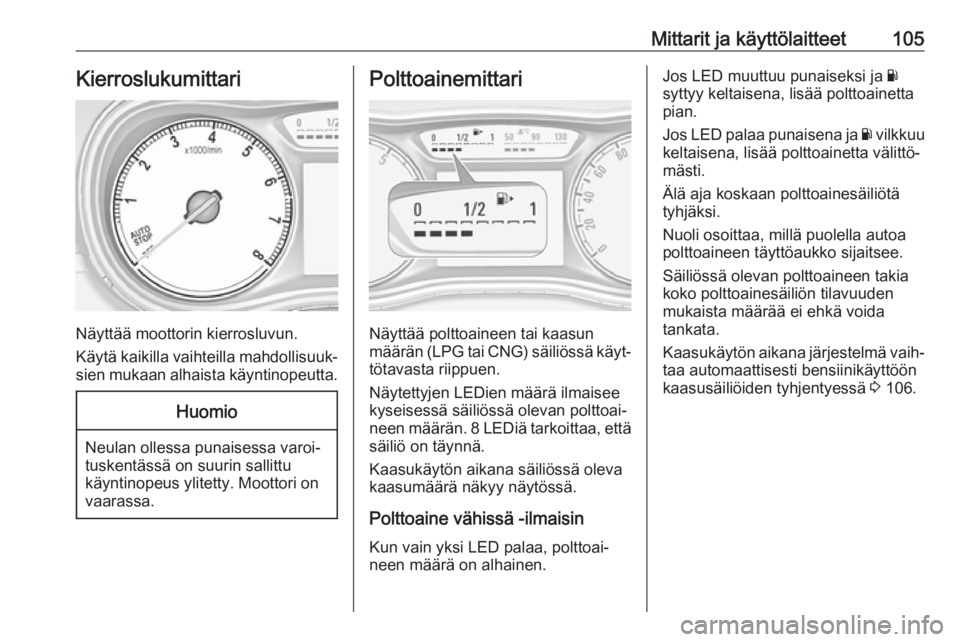

Mittarit ja käyttölaitteet105Kierroslukumittari
Näyttää moottorin kierrosluvun.
Käytä kaikilla vaihteilla mahdollisuuk‐
sien mukaan alhaista käyntinopeutta.
Huomio
Neulan ollessa punaisessa varoi‐
tuskentässä on suurin sallittu
käyntinopeus ylitetty. Moottori on
vaarassa.
Polttoainemittari
Näyttää polttoaineen tai kaasun
määrän (LPG tai CNG) säiliössä käyt‐
tötavasta riippuen.
Näytettyjen LEDien määrä ilmaisee
kyseisessä säiliössä olevan polttoai‐
neen määrän. 8 LEDiä tarkoittaa, että
säiliö on täynnä.
Kaasukäytön aikana säiliössä oleva
kaasumäärä näkyy näytössä.
Polttoaine vähissä -ilmaisin
Kun vain yksi LED palaa, polttoai‐
neen määrä on alhainen.
Jos LED muuttuu punaiseksi ja Y
syttyy keltaisena, lisää polttoainetta
pian.
Jos LED palaa punaisena ja Y vilkkuu
keltaisena, lisää polttoainetta välittö‐
mästi.
Älä aja koskaan polttoainesäiliötä tyhjäksi.
Nuoli osoittaa, millä puolella autoa
polttoaineen täyttöaukko sijaitsee.
Säiliössä olevan polttoaineen takia
koko polttoainesäiliön tilavuuden
mukaista määrää ei ehkä voida
tankata.
Kaasukäytön aikana järjestelmä vaih‐
taa automaattisesti bensiinikäyttöön
kaasusäiliöiden tyhjentyessä 3 106.

106Mittarit ja käyttölaitteetPolttoaineen valintapainike
Maakaasukäyttö, CNG
Paina Y vaihtaaksesi bensiini- ja
maakaasukäytön välillä. LEDin 1 tila
näyttää kulloisenkin toimintatavan.
1 off:maakaasukäyttö1 palaa:bensiinikäyttö1 vilkkuu:vaihtaminen ei ole
mahdollista, yksi poltto‐
ainetyyppi on loppunut
Kun maakaasusäiliö on tyhjä, järjes‐
telmä kytkeytyy automaattisesti
bensiinikäyttöön sytytysvirran katkai‐
semiseen asti.
Maakaasukäytön polttoaine 3 201.
Nestekaasukäyttö, LPG
Paina LPG vaihtaaksesi bensiini- ja
nestekaasukäytön välillä. LEDin 1
tila näyttää kulloisenkin toimintata‐
van.
1 off:bensiinikäyttö1 vilkkuu:tarkistaa täyttyvätkö
ehdot nestekaasun
käyttöön siirtymiselle.
Palaa kiinteänä, jos
ehdot täyttyvät.1 palaa:nestekaasukäyttö1 vilkkuu
5 kertaa ja
sammuu
sitten:nestekaasusäiliö on
tyhjä tai nestekaasu‐
järjestelmässä on vika.
Kuljettajan tietokes‐
kuksessa näkyy viesti.
Kun nestekaasusäiliö on tyhjä, järjes‐
telmä kytkeytyy automaattisesti
bensiinikäyttöön sytytysvirran katkai‐
semiseen asti.
Nestekaasukäytön polttoaine 3 202.
Moottorin jäähdytysnesteen
lämpömittari

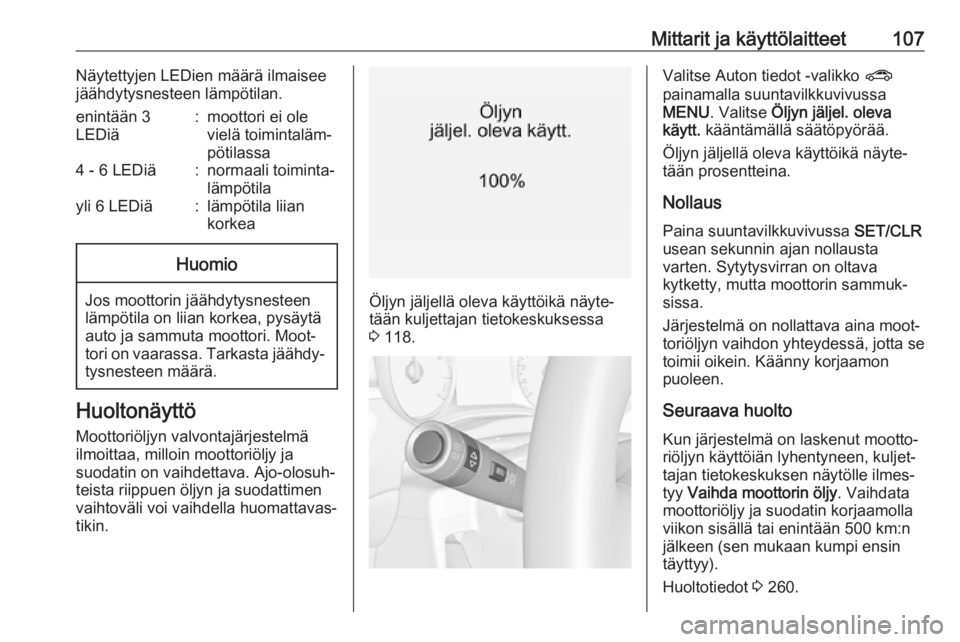

Mittarit ja käyttölaitteet107Näytettyjen LEDien määrä ilmaisee
jäähdytysnesteen lämpötilan.enintään 3
LEDiä:moottori ei ole
vielä toimintaläm‐
pötilassa4 - 6 LEDiä:normaali toiminta‐
lämpötilayli 6 LEDiä:lämpötila liian
korkeaHuomio
Jos moottorin jäähdytysnesteen
lämpötila on liian korkea, pysäytä
auto ja sammuta moottori. Moot‐ tori on vaarassa. Tarkasta jäähdy‐
tysnesteen määrä.
Huoltonäyttö
Moottoriöljyn valvontajärjestelmä
ilmoittaa, milloin moottoriöljy ja
suodatin on vaihdettava. Ajo-olosuh‐
teista riippuen öljyn ja suodattimen
vaihtoväli voi vaihdella huomattavas‐
tikin.
Öljyn jäljellä oleva käyttöikä näyte‐
tään kuljettajan tietokeskuksessa
3 118.
Valitse Auton tiedot -valikko ?
painamalla suuntavilkkuvivussa
MENU . Valitse Öljyn jäljel. oleva
käytt. kääntämällä säätöpyörää.
Öljyn jäljellä oleva käyttöikä näyte‐
tään prosentteina.
Nollaus Paina suuntavilkkuvivussa SET/CLR
usean sekunnin ajan nollausta
varten. Sytytysvirran on oltava
kytketty, mutta moottorin sammuk‐
sissa.
Järjestelmä on nollattava aina moot‐
toriöljyn vaihdon yhteydessä, jotta se
toimii oikein. Käänny korjaamon
puoleen.
Seuraava huoltoKun järjestelmä on laskenut mootto‐riöljyn käyttöiän lyhentyneen, kuljet‐
tajan tietokeskuksen näytölle ilmes‐
tyy Vaihda moottorin öljy . Vaihdata
moottoriöljy ja suodatin korjaamolla
viikon sisällä tai enintään 500 km:n
jälkeen (sen mukaan kumpi ensin
täyttyy).
Huoltotiedot 3 260.

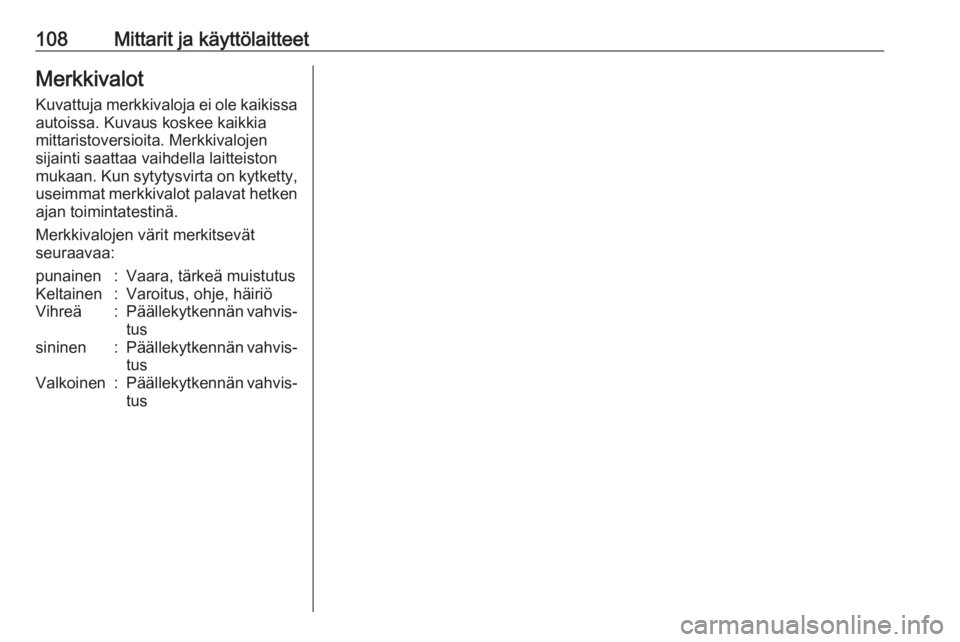

108Mittarit ja käyttölaitteetMerkkivalotKuvattuja merkkivaloja ei ole kaikissa
autoissa. Kuvaus koskee kaikkia
mittaristoversioita. Merkkivalojen
sijainti saattaa vaihdella laitteiston
mukaan. Kun sytytysvirta on kytketty, useimmat merkkivalot palavat hetken ajan toimintatestinä.
Merkkivalojen värit merkitsevät
seuraavaa:punainen:Vaara, tärkeä muistutusKeltainen:Varoitus, ohje, häiriöVihreä:Päällekytkennän vahvis‐
tussininen:Päällekytkennän vahvis‐ tusValkoinen:Päällekytkennän vahvis‐ tus

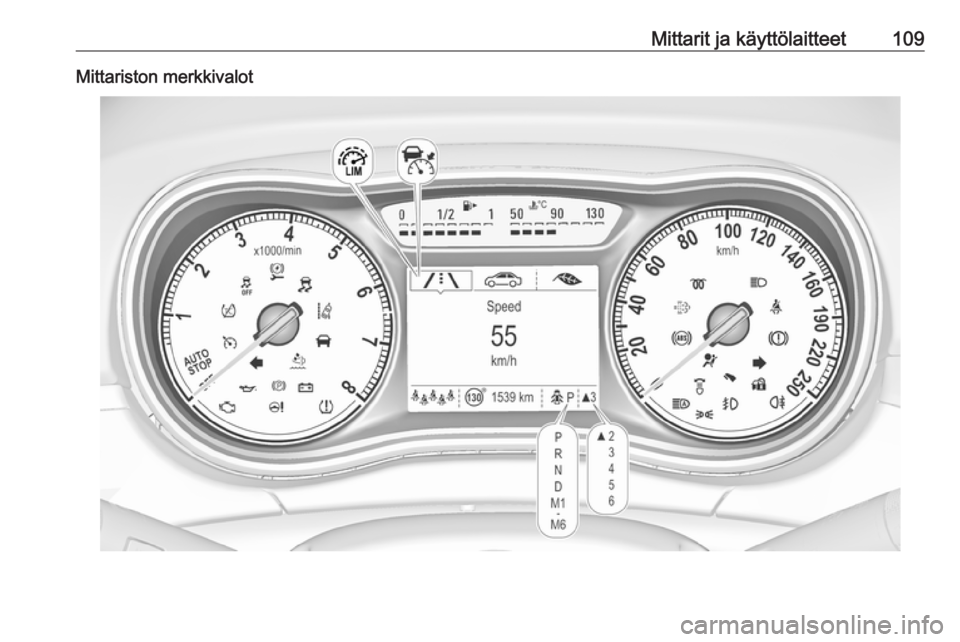

Mittarit ja käyttölaitteet109Mittariston merkkivalot

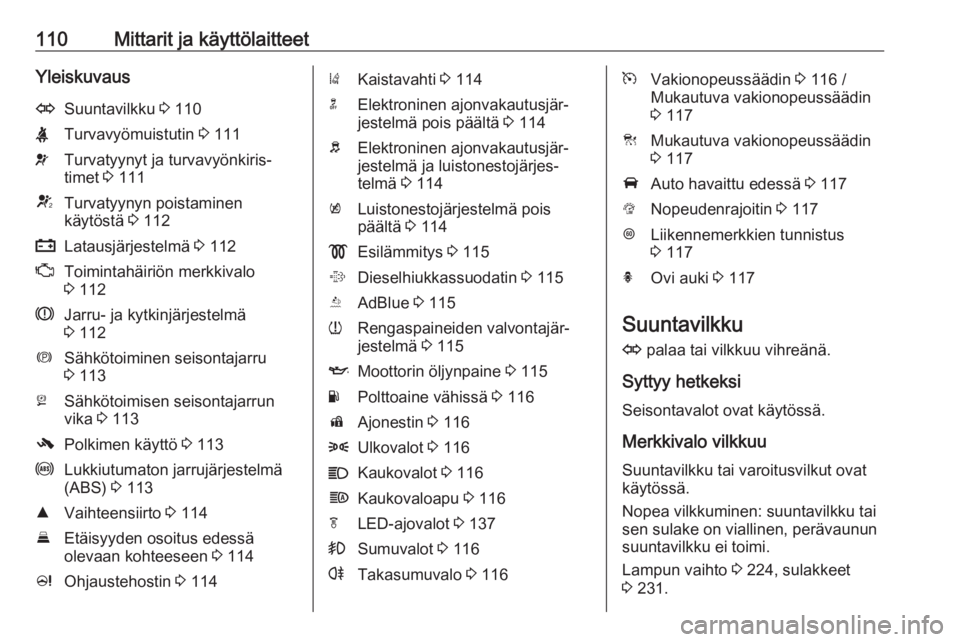

110Mittarit ja käyttölaitteetYleiskuvausOSuuntavilkku 3 110XTurvavyömuistutin 3 111vTurvatyynyt ja turvavyönkiris‐
timet 3 111VTurvatyynyn poistaminen
käytöstä 3 112pLatausjärjestelmä 3 112ZToimintahäiriön merkkivalo
3 112RJarru- ja kytkinjärjestelmä
3 112mSähkötoiminen seisontajarru
3 113jSähkötoimisen seisontajarrun
vika 3 113-Polkimen käyttö 3 113uLukkiutumaton jarrujärjestelmä
(ABS) 3 113RVaihteensiirto 3 114EEtäisyyden osoitus edessä
olevaan kohteeseen 3 114cOhjaustehostin 3 114)Kaistavahti 3 114nElektroninen ajonvakautusjär‐
jestelmä pois päältä 3 114bElektroninen ajonvakautusjär‐
jestelmä ja luistonestojärjes‐
telmä 3 114kLuistonestojärjestelmä pois
päältä 3 114!Esilämmitys 3 115%Dieselhiukkassuodatin 3 115YAdBlue 3 115wRengaspaineiden valvontajär‐
jestelmä 3 115IMoottorin öljynpaine 3 115YPolttoaine vähissä 3 116dAjonestin 3 1168Ulkovalot 3 116CKaukovalot 3 116fKaukovaloapu 3 116fLED-ajovalot 3 137>Sumuvalot 3 116rTakasumuvalo 3 116mVakionopeussäädin 3 116 /
Mukautuva vakionopeussäädin
3 117CMukautuva vakionopeussäädin
3 117AAuto havaittu edessä 3 117LNopeudenrajoitin 3 117LLiikennemerkkien tunnistus
3 117hOvi auki 3 117
Suuntavilkku
O palaa tai vilkkuu vihreänä.
Syttyy hetkeksi
Seisontavalot ovat käytössä.
Merkkivalo vilkkuu Suuntavilkku tai varoitusvilkut ovat
käytössä.
Nopea vilkkuminen: suuntavilkku tai
sen sulake on viallinen, perävaunun
suuntavilkku ei toimi.
Lampun vaihto 3 224, sulakkeet
3 231.
