2017 OPEL ZAFIRA C Manual de Instruções (in Portugues)

Bancos, sistemas de segurança63O sistema de airbag lateral é
composto por um airbag em cada
encosto dos bancos dianteiros.
Esses airbags podem ser
identificados pela palavra AIRBAG.
O sistema de airbag lateral dispara no
caso de impacto lateral de
determinada gravidade. A ignição
tem de estar ligada.
Os airbags cheios amortecem o
impacto, reduzindo
consideravelmente o risco de
ferimentos na parte superior do corpo e da pélvis, no caso de colisão lateral.
9 Aviso
Manter a área de insuflação do
airbag sem obstruções.
Advertência
Utilizar apenas capas de bancos aprovadas para o veículo em
questão. Ter cuidado para não tapar os airbags.
Sistema de airbag de cortina
O sistema de airbags de cortina é composto por um airbag montado na
estrutura das janelas, um de cada
lado. Esses airbags podem ser
identificados pela palavra AIRBAG
nos pilares do tejadilho.
O sistema de airbag de cortina
dispara no caso de impacto lateral de
determinada gravidade. A ignição
tem de estar ligada.
Os airbags cheios amortecem o
impacto, reduzindo
consideravelmente o risco de
ferimentos na cabeça, no caso de impacto lateral.
O sistema de airbags de cortina não
protege os passageiros nos bancos
da terceira fila.
9 Aviso
Manter a área de insuflação do
airbag sem obstruções.
Os ganchos existentes nas pegas da estrutura do tejadilho são
apenas adequados para pendurar

64Bancos, sistemas de segurançapeças de roupa leves, sem
cabides. Não ter itens nessas
peças de vestuário.
Desativação de airbag
O sistema de airbag do passageiro da
frente tem de ser desactivado se um
sistema de segurança para crianças
tiver de ser instalado neste banco. O
sistema de airbag lateral e os
sistemas de airbag de cortina, os pré-
-tensores do cinto e todos os
sistemas de airbag do condutor
permanecerão activos.
O sistema de airbag do passageiro da
frente pode ser desativado através de um interruptor acionado por chave no
painel de instrumentos, do lado do passageiro.
Utilizar a chave de ignição para
seleccionar a posição:OFF *:o airbag do passageiro da
frente é desactivado e não
se encherá no caso de
colisão. O indicador de
controlo OFF * acende em
contínuo na consola
central. Pode ser instalado
um sistema de segurança
para crianças de acordo
com o quadro Locais de
montagem dos sistemas de
segurança para crianças
3 69. Não é permitido que
um adulto ocupe o banco
do passageiro da frenteON V:airbag para passageiro da
frente está activo. Não deve
ser instalado um sistema de segurança para crianças9 Perigo
Riscos de ferimentos fatais para
crianças que utilizem sistemas de
segurança num banco com o
airbag do passageiro da frente
activado.
Riscos de ferimentos fatais para
um adulto num banco com o
airbag do passageiro desactivado.
Se o indicador de controlo ON V
acender durante cerca de
60 segundos depois de ligar a

Bancos, sistemas de segurança65ignição, o sistema do airbag do
passageiro da frente dispara no caso
de uma colisão.
Se ambas as luzes de aviso
acenderem simultaneamente, existe
uma avaria no sistema. O estado do
sistema não é visível, pelo que
ninguém deve ocupar o banco do
passageiro da frente. Contactar uma
oficina imediatamente.
Alterar estado apenas quando o
veículo está parado com a ignição
desligada.
Estatuto permanece até a próxima
mudança.
Indicador de comando para
desactivação do airbag 3 121.Sistemas de segurança
para crianças
Sistemas de retenção para
crianças9 Perigo
Em caso de utilização de um
sistema de retenção para crianças virado pata trás no banco do
passageiro dianteiro, o sistema de airbags do passageiro dianteiro
deve ser desactivado. Isto aplica-
-se igualmente a determinados
sistemas de retenção para
crianças conforme indicados nas
tabelas 3 69.
Desativação do airbag 3 64 , Etiqueta
do airbag 3 59.
Recomendamos um sistema de
retenção para crianças que esteja
concebido especificamente para o
veículo. Para mais informações,
contactar a oficina.
Antes de colocar uma cadeira para
crianças, ajustar o encosto de cabeça para a posição de utilização 3 39.
Quando se estiver a utilizar um
sistema de segurança para crianças,
prestar atenção às instruções de
utilização e montagem e também às
que são fornecidas com o sistema de segurança para crianças.
Cumprir sempre a legislação local ou
nacional. Em alguns países, é
proibido utilizar sistemas de
segurança para crianças em alguns
bancos.
O sistema de retenção para crianças
pode ser apertado com:
● Cinto de segurança de três pontos
● Suportes ISOFIX
● Top-tether

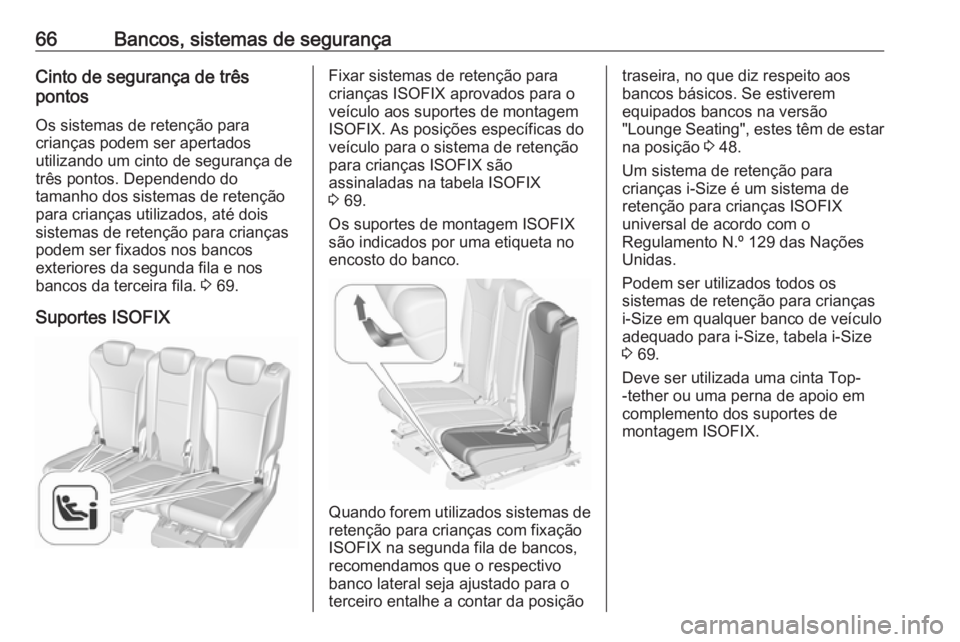

66Bancos, sistemas de segurançaCinto de segurança de três
pontos
Os sistemas de retenção para
crianças podem ser apertados
utilizando um cinto de segurança de
três pontos. Dependendo do
tamanho dos sistemas de retenção
para crianças utilizados, até dois
sistemas de retenção para crianças
podem ser fixados nos bancos
exteriores da segunda fila e nos
bancos da terceira fila. 3 69.
Suportes ISOFIXFixar sistemas de retenção para
crianças ISOFIX aprovados para o
veículo aos suportes de montagem
ISOFIX. As posições específicas do
veículo para o sistema de retenção
para crianças ISOFIX são
assinaladas na tabela ISOFIX
3 69.
Os suportes de montagem ISOFIX
são indicados por uma etiqueta no
encosto do banco.
Quando forem utilizados sistemas de retenção para crianças com fixação
ISOFIX na segunda fila de bancos, recomendamos que o respectivo
banco lateral seja ajustado para o
terceiro entalhe a contar da posição
traseira, no que diz respeito aos
bancos básicos. Se estiverem
equipados bancos na versão
"Lounge Seating", estes têm de estar
na posição 3 48.
Um sistema de retenção para
crianças i-Size é um sistema de
retenção para crianças ISOFIX
universal de acordo com o
Regulamento N.º 129 das Nações
Unidas.
Podem ser utilizados todos os
sistemas de retenção para crianças
i-Size em qualquer banco de veículo
adequado para i-Size, tabela i-Size
3 69.
Deve ser utilizada uma cinta Top- -tether ou uma perna de apoio em
complemento dos suportes de
montagem ISOFIX.

Bancos, sistemas de segurança67
Os bancos para crianças i-Size e os
bancos de veículo com aprovação i- -Size estão marcados com o símbolo
i-Size; ver ilustração.
Olhais de fixação Top-tether Sistemas de segurança para crianças
Top-Tether estão identificados com o
símbolo : para cadeirinha de
criança.Além dos suportes de montagem
ISOFIX, fixar a cinta Top-tether aos
olhais de fixação Top-Tether. A fita
deve passar entre as duas barras- -guia do encosto de cabeça.
Os sistemas de retenção para
crianças ISOFIX com posições de
categoria universal são assinalados
na tabela por IUF 3 69.
Seleccionar o sistema correcto Os bancos traseiros são o local mais
prático para fixar o sistema de
segurança para crianças.
A criança deve viajar virada para trás até o mais tarde possível. Assim,
garante-se que a espinha dorsal da
criança, que ainda é muito frágil, fica
sujeita a menos pressão no caso de
um acidente.
Os sistemas de retenção para
crianças adequados cumprem os
regulamentos UN/ECE válidos.
Verifique a legislação e
regulamentação local quanto ao uso
obrigatório de sistemas de retenção
para crianças.
Os sistemas de retenção para
crianças indicados a seguir são
recomendados para as seguintes
classes de peso:
Maxi Cosi Cabriofix para crianças até
13 kg nos grupos 0 e 0+ e Duo Plus
para crianças dos 13 kg aos 18 kg no grupo I.
Assegurar-se de que o sistema de
segurança para crianças a ser
montado é compatível com o tipo de
veículo.
Certificar-se de que o local da
montagem do sistema de retenção
para crianças no veículo é correcto;
consultar as tabelas seguintes.

68Bancos, sistemas de segurançaSó permitir que as crianças entrem ousaiam do veículo pelo lado oposto ao
trânsito.
Quando o sistema de segurança para crianças não estiver a ser utilizado,
fixar a cadeirinha com um cinto de
segurança ou retirá-la do veículo.
Advertência
Não colar nada nos sistemas de segurança para crianças nem tapá-
-los com outros materiais.
Um sistema de segurança para
crianças que tenha sido sujeito a
tensão num acidente deve ser
substituído.

Bancos, sistemas de segurança69Locais de montagem dos sistemas de segurança para crianças
Opções previstas para a fixação de um sistema de retenção para crianças com cinto de segurança de três
pontos
Classe de peso
No banco do passageiro dianteiroNos bancos laterais
da segunda filaNo banco
central da
segunda filaNos bancos da
terceira filaairbag activadoairbag desactivadoGrupo 0: até 10 kgXU 1,2U/L 3XU/L3Grupo 0+: até 13 kgXU1,2U/L 3XU/L3Grupo I: 9 até 18 kgXU1,2U/L 3,4XU/L3,4Grupo II: de 15 a 25 kgXXU/L3,4XU/L3,4Grupo III: de 22 a 36 kgXXU/L3,4XU/L3,4U:adequabilidade universal em conjunto com o cinto de segurança de três pontosL:próprio para sistemas especiais de retenção para crianças das categorias "veículo específico", "restrito" ou "semi-
-universal". O sistema de retenção para crianças deve ser aprovado para o tipo de veículo específico (consulte a
lista de tipos de veículos do sistema de retenção para crianças)X:nenhum sistema de retenção para crianças autorizado para este grupo de peso1:deslocar o banco para a frente o necessário e regular a inclinação do encosto do banco o necessário para uma
posição vertical, no sentido de garantir que o cinto possa correr para a frente a partir do ponto de fixação superior2:deslocar o ajuste da altura do banco para cima o necessário e regular a inclinação do encosto do banco o necessário
para uma posição vertical, no sentido de garantir que o cinto fica bem apertado do lado do fecho3:deslocar o respectivo banco dianteiro à frente do sistema de retenção para crianças para a frente o necessário4:ajustar o encosto de cabeça respetivo conforme pretendido ou remover, se necessário

70Bancos, sistemas de segurançaOpções de montagem permitidas para equipar um sistema de retenção para crianças ISOFIX com suportes
ISOFIX
Esta tabela está relacionada com todos os sistemas ISOFIX de segurança para crianças
Classe de pesoClasse de
tamanhoCaracterís‐
ticaNo banco do
passageiro
dianteiroNos bancos
laterais da
segunda filaNo banco
central da
segunda filaNos bancos
da terceira
filaGrupo 0: até 10 kgG
F
EISO/L2
ISO/L1
ISO/R1X
X
XX
X
IL 3X
X
XX
X
XGrupo 0+: até 13 kgEISO/R1XIL 3XXDISO/R2XIL3XXCISO/R3XIL3XXGrupo I: 9 até 18 kgDISO/R2XIL3,4XXCISO/R3XIL 3,4XXBISO/F2XIL, IUF 3,4XXB1ISO/F2XXIL, IUF3,4XXAISO/F3XIL, IUF 3,4XXGrupo II: de 15 a 25 kgXIL3,4XXGrupo III: de 22 a 36 kgXIL3,4XX
