2017 OPEL ZAFIRA C Instrukcja obsługi (in Polish)

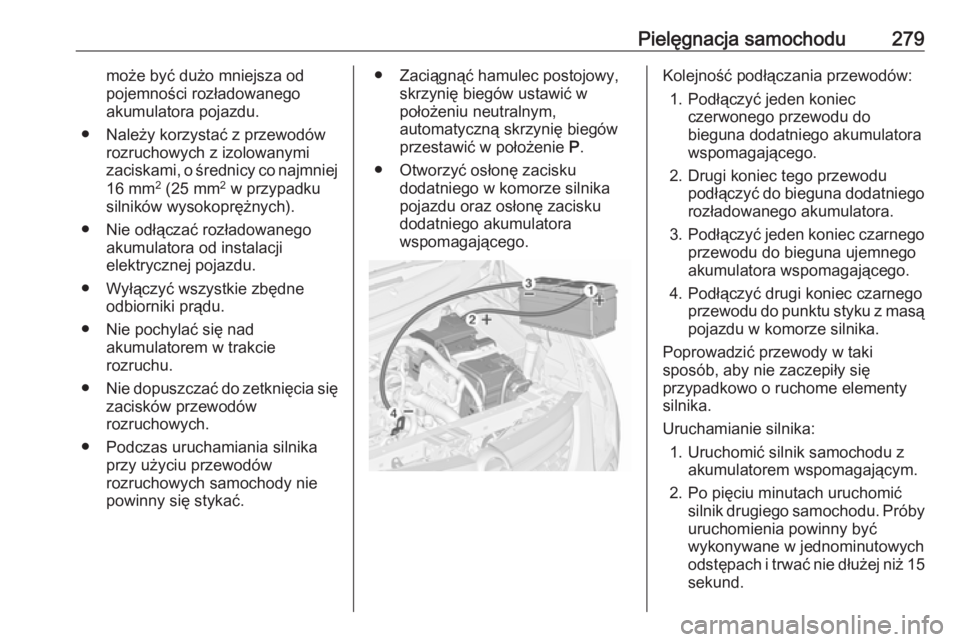

Pielęgnacja samochodu279może być dużo mniejsza od
pojemności rozładowanego
akumulatora pojazdu.
● Należy korzystać z przewodów rozruchowych z izolowanymi
zaciskami, o średnicy co najmniej
16 mm 2
(25 mm 2
w przypadku
silników wysokoprężnych).
● Nie odłączać rozładowanego akumulatora od instalacji
elektrycznej pojazdu.
● Wyłączyć wszystkie zbędne odbiorniki prądu.
● Nie pochylać się nad akumulatorem w trakcie
rozruchu.
● Nie dopuszczać do zetknięcia się
zacisków przewodów
rozruchowych.
● Podczas uruchamiania silnika przy użyciu przewodów
rozruchowych samochody nie
powinny się stykać.● Zaciągnąć hamulec postojowy, skrzynię biegów ustawić w
położeniu neutralnym,
automatyczną skrzynię biegów przestawić w położenie P.
● Otworzyć osłonę zacisku dodatniego w komorze silnika
pojazdu oraz osłonę zacisku
dodatniego akumulatora
wspomagającego.Kolejność podłączania przewodów:
1. Podłączyć jeden koniec czerwonego przewodu do
bieguna dodatniego akumulatora
wspomagającego.
2. Drugi koniec tego przewodu podłączyć do bieguna dodatniegorozładowanego akumulatora.
3. Podłączyć jeden koniec czarnego
przewodu do bieguna ujemnego akumulatora wspomagającego.
4. Podłączyć drugi koniec czarnego przewodu do punktu styku z masą
pojazdu w komorze silnika.
Poprowadzić przewody w taki
sposób, aby nie zaczepiły się
przypadkowo o ruchome elementy
silnika.
Uruchamianie silnika: 1. Uruchomić silnik samochodu z akumulatorem wspomagającym.
2. Po pięciu minutach uruchomić silnik drugiego samochodu. Próby
uruchomienia powinny być
wykonywane w jednominutowych
odstępach i trwać nie dłużej niż 15 sekund.

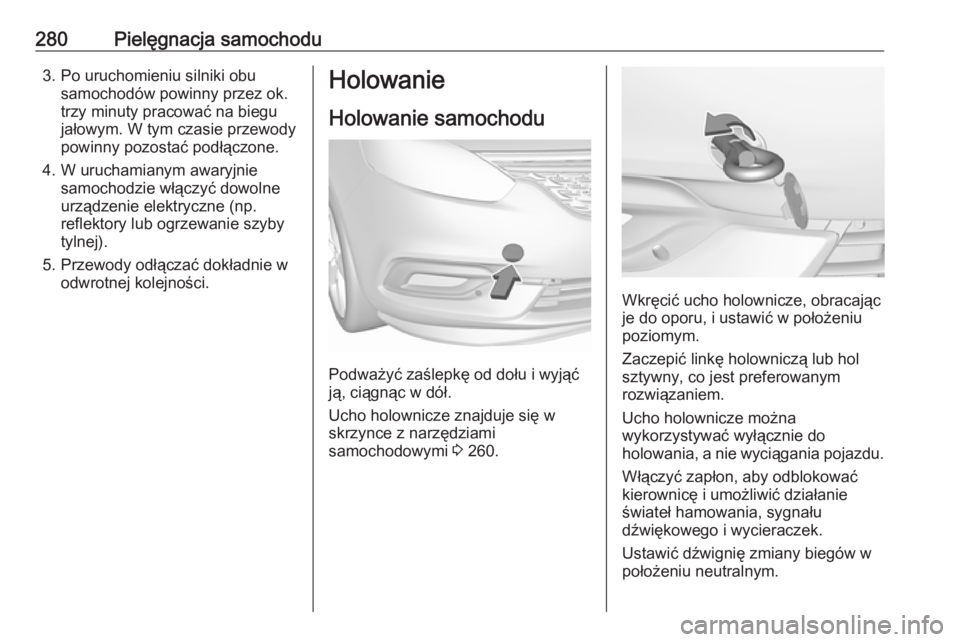

280Pielęgnacja samochodu3. Po uruchomieniu silniki obusamochodów powinny przez ok.
trzy minuty pracować na biegu
jałowym. W tym czasie przewody
powinny pozostać podłączone.
4. W uruchamianym awaryjnie samochodzie włączyć dowolne
urządzenie elektryczne (np.
reflektory lub ogrzewanie szyby
tylnej).
5. Przewody odłączać dokładnie w odwrotnej kolejności.Holowanie
Holowanie samochodu
Podważyć zaślepkę od dołu i wyjąć
ją, ciągnąc w dół.
Ucho holownicze znajduje się w
skrzynce z narzędziami
samochodowymi 3 260.
Wkręcić ucho holownicze, obracając
je do oporu, i ustawić w położeniu poziomym.
Zaczepić linkę holowniczą lub hol
sztywny, co jest preferowanym
rozwiązaniem.
Ucho holownicze można
wykorzystywać wyłącznie do
holowania, a nie wyciągania pojazdu.
Włączyć zapłon, aby odblokować kierownicę i umożliwić działanie
świateł hamowania, sygnału
dźwiękowego i wycieraczek.
Ustawić dźwignię zmiany biegów w położeniu neutralnym.

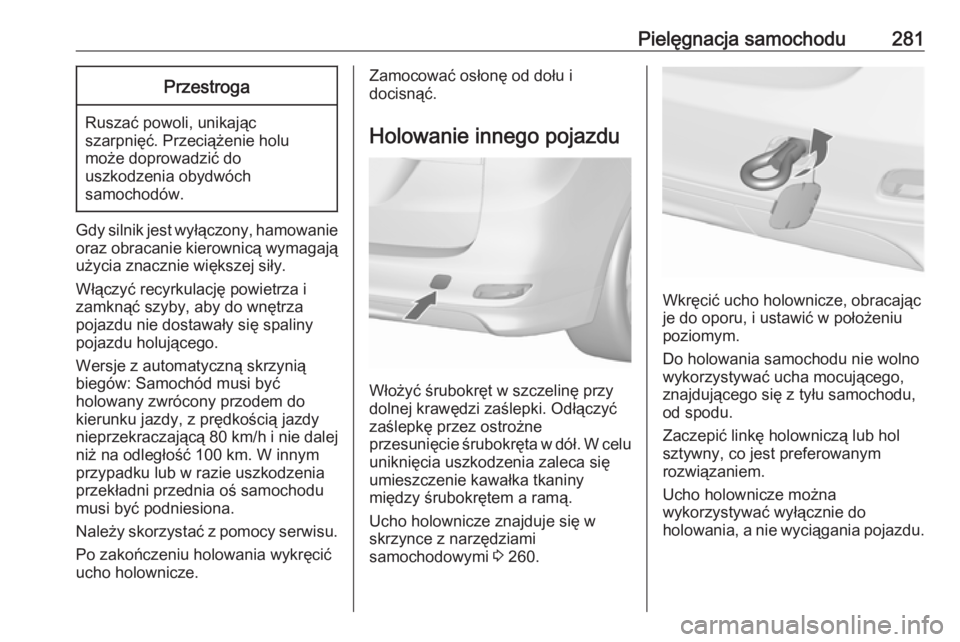

Pielęgnacja samochodu281Przestroga
Ruszać powoli, unikając
szarpnięć. Przeciążenie holu
może doprowadzić do
uszkodzenia obydwóch
samochodów.
Gdy silnik jest wyłączony, hamowanie
oraz obracanie kierownicą wymagają
użycia znacznie większej siły.
Włączyć recyrkulację powietrza i
zamknąć szyby, aby do wnętrza
pojazdu nie dostawały się spaliny
pojazdu holującego.
Wersje z automatyczną skrzynią
biegów: Samochód musi być
holowany zwrócony przodem do
kierunku jazdy, z prędkością jazdy
nieprzekraczającą 80 km/h i nie dalej
niż na odległość 100 km. W innym
przypadku lub w razie uszkodzenia
przekładni przednia oś samochodu
musi być podniesiona.
Należy skorzystać z pomocy serwisu.
Po zakończeniu holowania wykręcić
ucho holownicze.
Zamocować osłonę od dołu i
docisnąć.
Holowanie innego pojazdu
Włożyć śrubokręt w szczelinę przy
dolnej krawędzi zaślepki. Odłączyć
zaślepkę przez ostrożne
przesunięcie śrubokręta w dół. W celu uniknięcia uszkodzenia zaleca się
umieszczenie kawałka tkaniny
między śrubokrętem a ramą.
Ucho holownicze znajduje się w
skrzynce z narzędziami
samochodowymi 3 260.
Wkręcić ucho holownicze, obracając
je do oporu, i ustawić w położeniu poziomym.
Do holowania samochodu nie wolno
wykorzystywać ucha mocującego,
znajdującego się z tyłu samochodu,
od spodu.
Zaczepić linkę holowniczą lub hol
sztywny, co jest preferowanym
rozwiązaniem.
Ucho holownicze można
wykorzystywać wyłącznie do
holowania, a nie wyciągania pojazdu.

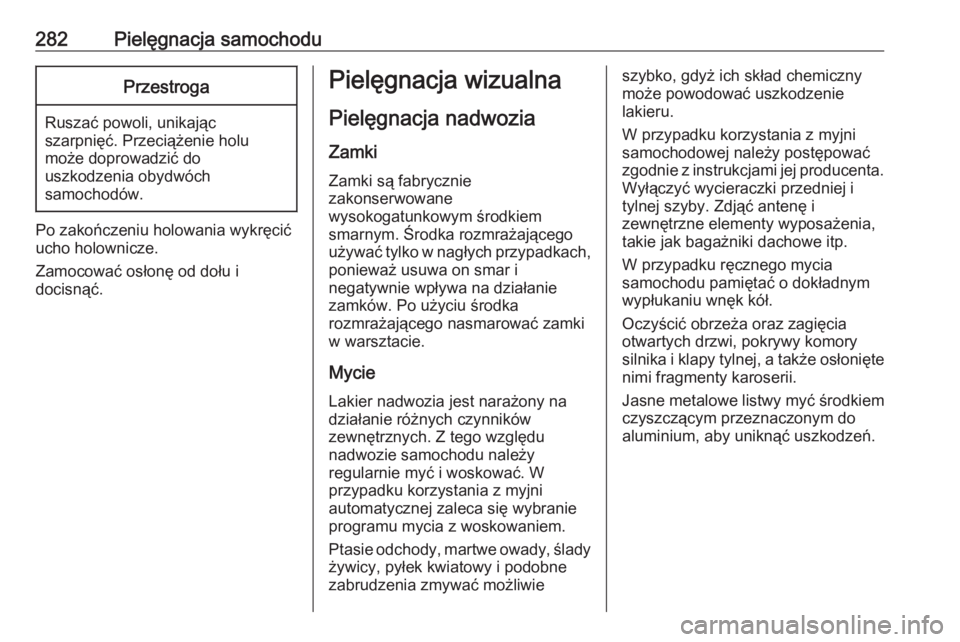

282Pielęgnacja samochoduPrzestroga
Ruszać powoli, unikając
szarpnięć. Przeciążenie holu
może doprowadzić do
uszkodzenia obydwóch
samochodów.
Po zakończeniu holowania wykręcić
ucho holownicze.
Zamocować osłonę od dołu i
docisnąć.
Pielęgnacja wizualna
Pielęgnacja nadwozia Zamki Zamki są fabrycznie
zakonserwowane
wysokogatunkowym środkiem
smarnym. Środka rozmrażającego
używać tylko w nagłych przypadkach, ponieważ usuwa on smar i
negatywnie wpływa na działanie
zamków. Po użyciu środka
rozmrażającego nasmarować zamki
w warsztacie.
Mycie Lakier nadwozia jest narażony na
działanie różnych czynników
zewnętrznych. Z tego względu
nadwozie samochodu należy
regularnie myć i woskować. W
przypadku korzystania z myjni
automatycznej zaleca się wybranie programu mycia z woskowaniem.
Ptasie odchody, martwe owady, ślady żywicy, pyłek kwiatowy i podobne
zabrudzenia zmywać możliwieszybko, gdyż ich skład chemiczny
może powodować uszkodzenie
lakieru.
W przypadku korzystania z myjni
samochodowej należy postępować zgodnie z instrukcjami jej producenta.
Wyłączyć wycieraczki przedniej i tylnej szyby. Zdjąć antenę i
zewnętrzne elementy wyposażenia,
takie jak bagażniki dachowe itp.
W przypadku ręcznego mycia
samochodu pamiętać o dokładnym
wypłukaniu wnęk kół.
Oczyścić obrzeża oraz zagięcia
otwartych drzwi, pokrywy komory
silnika i klapy tylnej, a także osłonięte
nimi fragmenty karoserii.
Jasne metalowe listwy myć środkiem czyszczącym przeznaczonym doaluminium, aby uniknąć uszkodzeń.

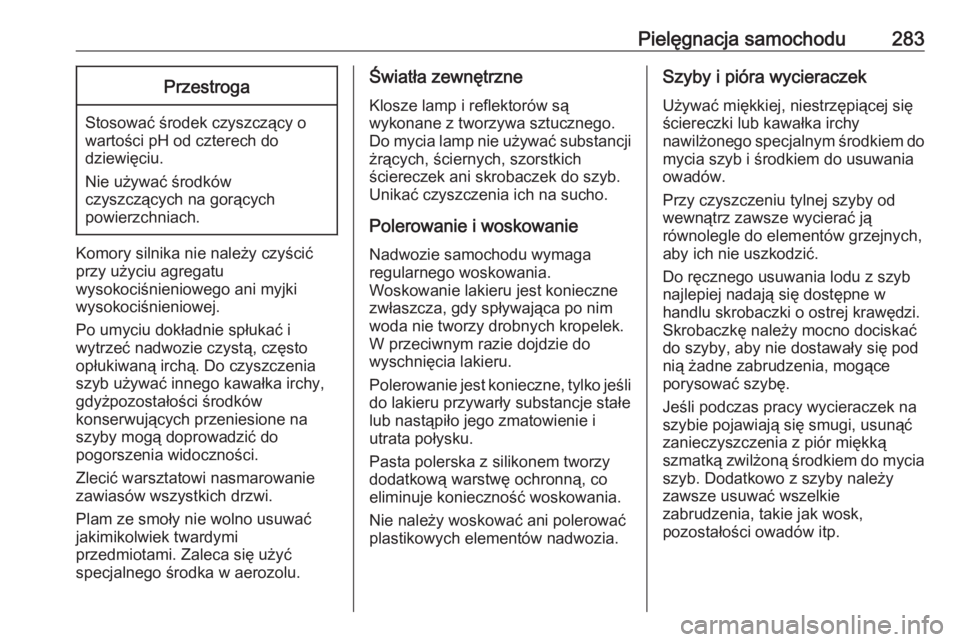

Pielęgnacja samochodu283Przestroga
Stosować środek czyszczący o
wartości pH od czterech do
dziewięciu.
Nie używać środków
czyszczących na gorących
powierzchniach.
Komory silnika nie należy czyścić
przy użyciu agregatu
wysokociśnieniowego ani myjki
wysokociśnieniowej.
Po umyciu dokładnie spłukać i
wytrzeć nadwozie czystą, często
opłukiwaną irchą. Do czyszczenia
szyb używać innego kawałka irchy,
gdyżpozostałości środków
konserwujących przeniesione na
szyby mogą doprowadzić do
pogorszenia widoczności.
Zlecić warsztatowi nasmarowanie
zawiasów wszystkich drzwi.
Plam ze smoły nie wolno usuwać
jakimikolwiek twardymi
przedmiotami. Zaleca się użyć
specjalnego środka w aerozolu.
Światła zewnętrzne
Klosze lamp i reflektorów są
wykonane z tworzywa sztucznego.
Do mycia lamp nie używać substancji żrących, ściernych, szorstkich
ściereczek ani skrobaczek do szyb.
Unikać czyszczenia ich na sucho.
Polerowanie i woskowanie
Nadwozie samochodu wymaga
regularnego woskowania.
Woskowanie lakieru jest konieczne
zwłaszcza, gdy spływająca po nim
woda nie tworzy drobnych kropelek.
W przeciwnym razie dojdzie do
wyschnięcia lakieru.
Polerowanie jest konieczne, tylko jeśli do lakieru przywarły substancje stałe
lub nastąpiło jego zmatowienie i
utrata połysku.
Pasta polerska z silikonem tworzy
dodatkową warstwę ochronną, co
eliminuje konieczność woskowania.
Nie należy woskować ani polerować
plastikowych elementów nadwozia.Szyby i pióra wycieraczek
Używać miękkiej, niestrzępiącej się
ściereczki lub kawałka irchy
nawilżonego specjalnym środkiem do
mycia szyb i środkiem do usuwania
owadów.
Przy czyszczeniu tylnej szyby od
wewnątrz zawsze wycierać ją
równolegle do elementów grzejnych,
aby ich nie uszkodzić.
Do ręcznego usuwania lodu z szyb najlepiej nadają się dostępne w
handlu skrobaczki o ostrej krawędzi.
Skrobaczkę należy mocno dociskać
do szyby, aby nie dostawały się pod
nią żadne zabrudzenia, mogące
porysować szybę.
Jeśli podczas pracy wycieraczek na szybie pojawiają się smugi, usunąć
zanieczyszczenia z piór miękką
szmatką zwilżoną środkiem do mycia szyb. Dodatkowo z szyby należy
zawsze usuwać wszelkie
zabrudzenia, takie jak wosk,
pozostałości owadów itp.

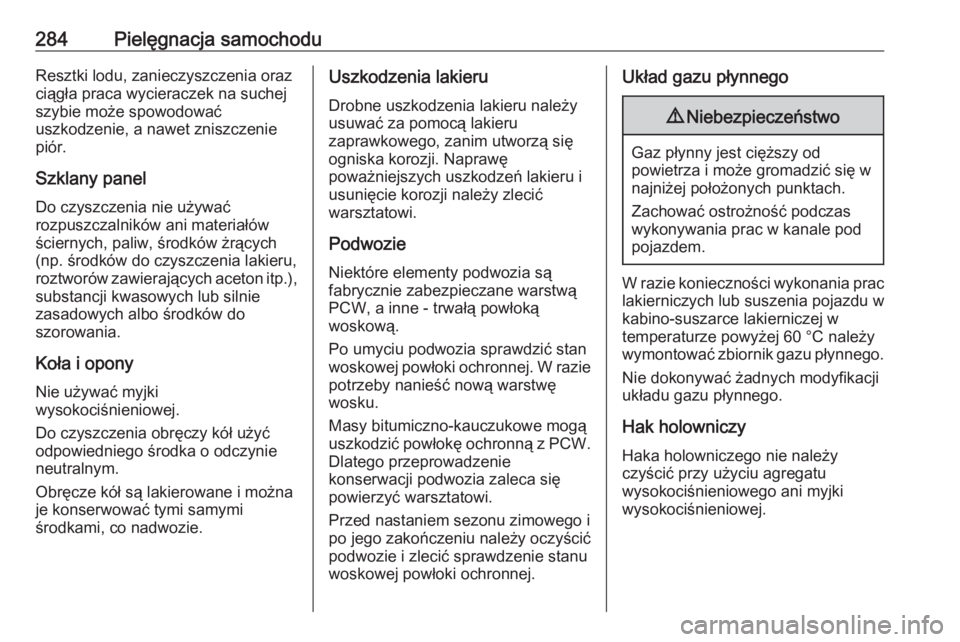

284Pielęgnacja samochoduResztki lodu, zanieczyszczenia oraz
ciągła praca wycieraczek na suchej
szybie może spowodować
uszkodzenie, a nawet zniszczenie
piór.
Szklany panel Do czyszczenia nie używać
rozpuszczalników ani materiałów
ściernych, paliw, środków żrących (np. środków do czyszczenia lakieru,
roztworów zawierających aceton itp.), substancji kwasowych lub silnie
zasadowych albo środków do
szorowania.
Koła i opony Nie używać myjki
wysokociśnieniowej.
Do czyszczenia obręczy kół użyć odpowiedniego środka o odczynie
neutralnym.
Obręcze kół są lakierowane i można
je konserwować tymi samymi
środkami, co nadwozie.Uszkodzenia lakieru
Drobne uszkodzenia lakieru należy
usuwać za pomocą lakieru
zaprawkowego, zanim utworzą się
ogniska korozji. Naprawę
poważniejszych uszkodzeń lakieru i
usunięcie korozji należy zlecić
warsztatowi.
Podwozie Niektóre elementy podwozia są
fabrycznie zabezpieczane warstwą
PCW, a inne - trwałą powłoką
woskową.
Po umyciu podwozia sprawdzić stan
woskowej powłoki ochronnej. W razie
potrzeby nanieść nową warstwę
wosku.
Masy bitumiczno-kauczukowe mogą
uszkodzić powłokę ochronną z PCW. Dlatego przeprowadzenie
konserwacji podwozia zaleca się
powierzyć warsztatowi.
Przed nastaniem sezonu zimowego i
po jego zakończeniu należy oczyścić
podwozie i zlecić sprawdzenie stanu
woskowej powłoki ochronnej.Układ gazu płynnego9 Niebezpieczeństwo
Gaz płynny jest cięższy od
powietrza i może gromadzić się w
najniżej położonych punktach.
Zachować ostrożność podczas
wykonywania prac w kanale pod
pojazdem.
W razie konieczności wykonania prac
lakierniczych lub suszenia pojazdu w
kabino-suszarce lakierniczej w
temperaturze powyżej 60 °C należy
wymontować zbiornik gazu płynnego.
Nie dokonywać żadnych modyfikacji
układu gazu płynnego.
Hak holowniczy Haka holowniczego nie należy
czyścić przy użyciu agregatu
wysokociśnieniowego ani myjki
wysokociśnieniowej.

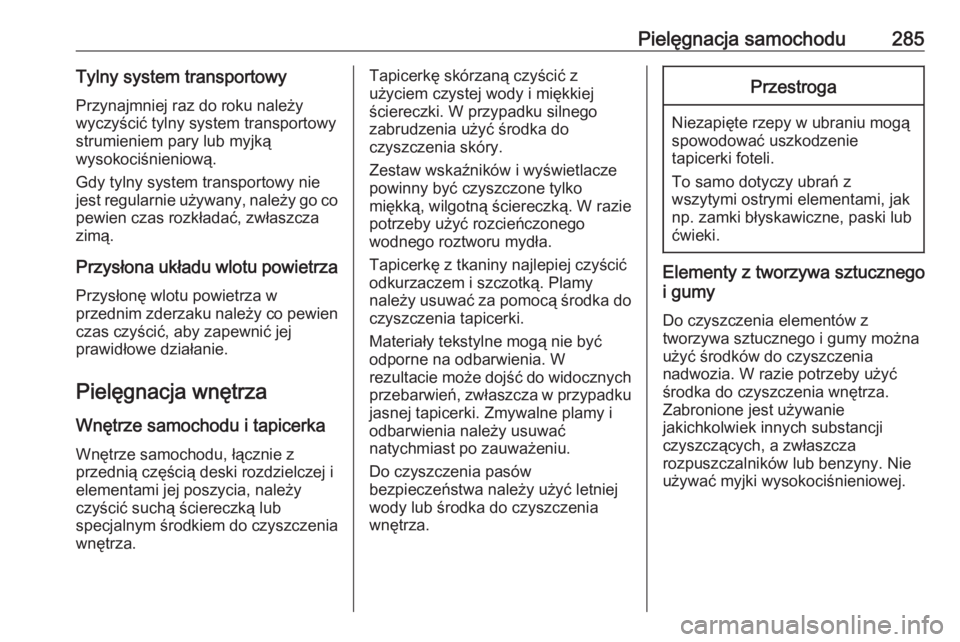

Pielęgnacja samochodu285Tylny system transportowyPrzynajmniej raz do roku należy
wyczyścić tylny system transportowy
strumieniem pary lub myjką
wysokociśnieniową.
Gdy tylny system transportowy nie
jest regularnie używany, należy go co
pewien czas rozkładać, zwłaszcza
zimą.
Przysłona układu wlotu powietrza Przysłonę wlotu powietrza w
przednim zderzaku należy co pewien
czas czyścić, aby zapewnić jej
prawidłowe działanie.
Pielęgnacja wnętrza
Wnętrze samochodu i tapicerka Wnętrze samochodu, łącznie z
przednią częścią deski rozdzielczej i
elementami jej poszycia, należy
czyścić suchą ściereczką lub
specjalnym środkiem do czyszczenia
wnętrza.Tapicerkę skórzaną czyścić z
użyciem czystej wody i miękkiej
ściereczki. W przypadku silnego
zabrudzenia użyć środka do
czyszczenia skóry.
Zestaw wskaźników i wyświetlacze
powinny być czyszczone tylko
miękką, wilgotną ściereczką. W razie
potrzeby użyć rozcieńczonego
wodnego roztworu mydła.
Tapicerkę z tkaniny najlepiej czyścić
odkurzaczem i szczotką. Plamy
należy usuwać za pomocą środka do
czyszczenia tapicerki.
Materiały tekstylne mogą nie być
odporne na odbarwienia. W
rezultacie może dojść do widocznych przebarwień, zwłaszcza w przypadku
jasnej tapicerki. Zmywalne plamy i
odbarwienia należy usuwać
natychmiast po zauważeniu.
Do czyszczenia pasów
bezpieczeństwa należy użyć letniej
wody lub środka do czyszczenia
wnętrza.Przestroga
Niezapięte rzepy w ubraniu mogą
spowodować uszkodzenie
tapicerki foteli.
To samo dotyczy ubrań z
wszytymi ostrymi elementami, jak
np. zamki błyskawiczne, paski lub
ćwieki.
Elementy z tworzywa sztucznego
i gumy
Do czyszczenia elementów z
tworzywa sztucznego i gumy można
użyć środków do czyszczenia
nadwozia. W razie potrzeby użyć
środka do czyszczenia wnętrza.
Zabronione jest używanie
jakichkolwiek innych substancji
czyszczących, a zwłaszcza
rozpuszczalników lub benzyny. Nie
używać myjki wysokociśnieniowej.

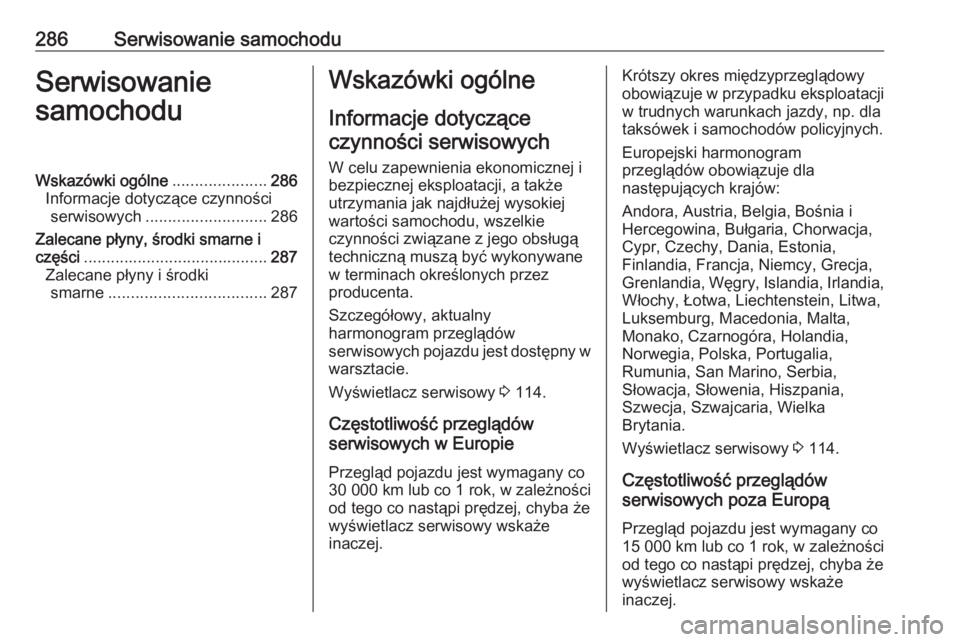

286Serwisowanie samochoduSerwisowanie
samochoduWskazówki ogólne .....................286
Informacje dotyczące czynności serwisowych ........................... 286
Zalecane płyny, środki smarne i
części ......................................... 287
Zalecane płyny i środki smarne ................................... 287Wskazówki ogólne
Informacje dotycząceczynności serwisowych
W celu zapewnienia ekonomicznej i
bezpiecznej eksploatacji, a także
utrzymania jak najdłużej wysokiej
wartości samochodu, wszelkie
czynności związane z jego obsługą
techniczną muszą być wykonywane
w terminach określonych przez
producenta.
Szczegółowy, aktualny
harmonogram przeglądów
serwisowych pojazdu jest dostępny w
warsztacie.
Wyświetlacz serwisowy 3 114.
Częstotliwość przeglądów
serwisowych w Europie
Przegląd pojazdu jest wymagany co
30 000 km lub co 1 rok, w zależności
od tego co nastąpi prędzej, chyba że
wyświetlacz serwisowy wskaże
inaczej.Krótszy okres międzyprzeglądowy obowiązuje w przypadku eksploatacji
w trudnych warunkach jazdy, np. dla
taksówek i samochodów policyjnych.
Europejski harmonogram
przeglądów obowiązuje dla
następujących krajów:
Andora, Austria, Belgia, Bośnia i
Hercegowina, Bułgaria, Chorwacja,
Cypr, Czechy, Dania, Estonia,
Finlandia, Francja, Niemcy, Grecja, Grenlandia, Węgry, Islandia, Irlandia, Włochy, Łotwa, Liechtenstein, Litwa,
Luksemburg, Macedonia, Malta,
Monako, Czarnogóra, Holandia,
Norwegia, Polska, Portugalia,
Rumunia, San Marino, Serbia,
Słowacja, Słowenia, Hiszpania,
Szwecja, Szwajcaria, Wielka
Brytania.
Wyświetlacz serwisowy 3 114.
Częstotliwość przeglądów
serwisowych poza Europą
Przegląd pojazdu jest wymagany co
15 000 km lub co 1 rok, w zależności
od tego co nastąpi prędzej, chyba że
wyświetlacz serwisowy wskaże
inaczej.
