2017 OPEL ZAFIRA C Instrukcja obsługi (in Polish)

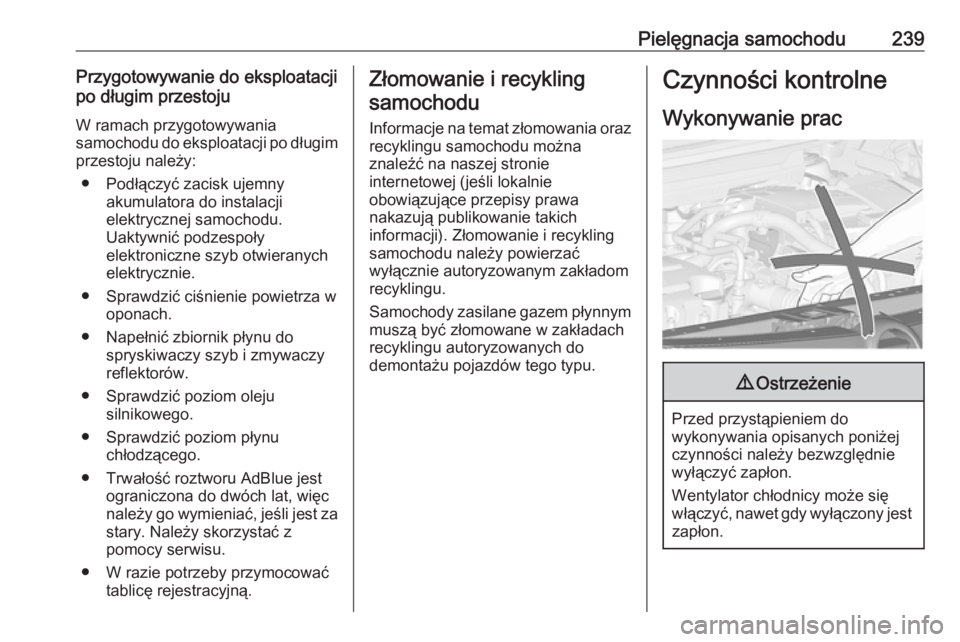

Pielęgnacja samochodu239Przygotowywanie do eksploatacji
po długim przestoju
W ramach przygotowywania
samochodu do eksploatacji po długim przestoju należy:
● Podłączyć zacisk ujemny akumulatora do instalacji
elektrycznej samochodu.
Uaktywnić podzespoły
elektroniczne szyb otwieranych
elektrycznie.
● Sprawdzić ciśnienie powietrza w oponach.
● Napełnić zbiornik płynu do spryskiwaczy szyb i zmywaczy
reflektorów.
● Sprawdzić poziom oleju silnikowego.
● Sprawdzić poziom płynu chłodzącego.
● Trwałość roztworu AdBlue jest ograniczona do dwóch lat, więc
należy go wymieniać, jeśli jest za
stary. Należy skorzystać z
pomocy serwisu.
● W razie potrzeby przymocować tablicę rejestracyjną.Złomowanie i recykling
samochodu
Informacje na temat złomowania oraz
recyklingu samochodu można
znaleźć na naszej stronie
internetowej (jeśli lokalnie
obowiązujące przepisy prawa
nakazują publikowanie takich
informacji). Złomowanie i recykling
samochodu należy powierzać
wyłącznie autoryzowanym zakładom
recyklingu.
Samochody zasilane gazem płynnym muszą być złomowane w zakładach
recyklingu autoryzowanych do
demontażu pojazdów tego typu.Czynności kontrolne
Wykonywanie prac9 Ostrzeżenie
Przed przystąpieniem do
wykonywania opisanych poniżej
czynności należy bezwzględnie
wyłączyć zapłon.
Wentylator chłodnicy może się
włączyć, nawet gdy wyłączony jest zapłon.

240Pielęgnacja samochodu9Niebezpieczeństwo
W układzie zapłonowym
występuje bardzo wysokie
napięcie. Dlatego nie należy
dotykać tych podzespołów.
Pokrywa silnika
Otwieranie
Pociągnąć dźwignię zwalniającą i
ustawić ją z powrotem w położeniu
wyjściowym.
Przesunąć zapadkę zabezpieczającą na bok w kierunku lewej strony
samochodu i otworzyć pokrywę
silnika.
Pokrywa silnika jest automatycznie
podtrzymywana w pozycji otwartej
przez siłownik.
Jeżeli pokrywa silnika zostanie
otwarta, gdy włączona jest funkcja
Autostop, silnik zostanie ponownie
uruchomiony w sposób
automatyczny ze względu na
bezpieczeństwo.
Zamykanie Przed zamknięciem pokrywy wcisnąćjej wspornik w uchwyt.
Opuścić pokrywę silnika, pozwalając
jej spaść na zapadkę z małej
wysokości (20-25 cm). Sprawdzić, czy pokrywa komory silnika zostałazablokowana we właściwym
położeniu.Przestroga
Nie wciskać pokrywy bagażnika
do zatrzasku, aby uniknąć
powstania wgnieceń.
Olej silnikowy
Aby zapobiec uszkodzeniu silnika,
należy regularnie ręcznie sprawdzać
poziom oleju silnikowego. Należy
stosować wyłącznie oleje o
odpowiednich parametrach.
Zalecane płyny i środki smarne
3 287.
Maksymalne zużycie oleju
silnikowego wynosi 0,6 litra na
1000 km.
Kontrolę należy przeprowadzać po
zaparkowaniu samochodu na
płaskim, poziomym podłożu. Ponadto

Pielęgnacja samochodu241silnik musi być rozgrzany do
temperatury roboczej i wyłączony od co najmniej pięć minut.
Wyciągnąć wskaźnik poziomu oleju,
wytrzeć go do czysta, wsunąć go aż
do wysokości ogranicznika na
uchwycie, po czym ponownie
wyciągnąć i sprawdzić poziom oleju
silnikowego.
Wskaźnik poziomu oleju należy
włożyć do oporu i przekręcić o pół
obrotu.
W zależności od typu silnika
stosowane są różne rodzaje
wskaźników poziomu oleju.
Jeśli poziom oleju silnikowego obniżył się do oznaczenia MIN, dolać oleju.
Zaleca się stosowanie oleju tej samej
klasy, jaką posiada olej, który już
znajduje się w silniku.
Poziom oleju nie może przekraczać
oznaczenia MAX na wskaźniku.
W przypadku niektórych silników do uzupełniania oleju silnikowego
potrzebny jest lejek.
Lejek znajduje się w schowku po
prawej stronie przestrzeni
bagażowej.
Użyć lejka do wlania oleju przez otwór wlewu oleju silnikowego.
Po uzupełnieniu paliwa włożyć lejek
do plastikowego worka i umieścić w
schowku.

242Pielęgnacja samochoduPrzestroga
Nadmierna ilość oleju musi zostać
spuszczona lub wypompowana.
Pojemności 3 300.
Założyć i dokręcić korek wlewu.
Płyn chłodzący silnika
Płyn chłodzący zapewnia ochronę
przed zamarzaniem do temperatury
około -28 °C. W przypadku zimnych
regionów, w których występują
bardzo niskie temperatury, fabryczny
płyn chłodzący zapewnia ochronę
przed zamarzaniem do temperatury
około -37 °C.
Przestroga
Używać tylko płynów
niskokrzepliwych przeznaczonych dla tego modelu samochodu.
Płyn chłodzący i płyn niskokrzepliwy
3 287.
Poziom płynu chłodzącegoPrzestroga
Zbyt niski poziom płynu
chłodzącego może spowodować
uszkodzenie silnika.
Poziom zimnego płynu chłodzącego
powinien sięgać powyżej oznaczenia.
W razie potrzeby dolać odpowiednią
ilość płynu.
9 Ostrzeżenie
Przed odkręceniem korka wlewu
należy poczekać, aż silnik
ostygnie. Ostrożnie odkręcić
korek, tak aby stopniowo uwolnić
nagromadzone ciśnienie.
Do uzupełniania używać mieszanki w proporcji 1:1 koncentratu
dopuszczonego płynu chłodzącego i
czystej wody z kranu. Jeśli płyn
chłodzący nie jest dostępny, należy
użyć czystej wody z kranu. Dobrze zamocować korek wlewu.
Skład płynu chłodzącego oraz
przyczynę jego utraty należy
sprawdzić / naprawić w warsztacie.
Płyn do wspomaganiaukładu kierowniczego
Przestroga
Nawet bardzo małe ilości
zanieczyszczeń mogą
spowodować uszkodzenie układu

Pielęgnacja samochodu243kierowniczego i uniemożliwić jego
prawidłowe działanie. Nie
dopuszczać, aby
zanieczyszczenia miały kontakt z
wewnętrzną stroną korka
zbiornika/częścią prętowego
wskaźnika poziomu, która ma
kontakt z płynem i uważać, by nie
przedostały się do zbiornika.
Poziom płynu do wspomagania
układu kierowniczego zwykle nie
musi być sprawdzany. Jeśli słychać
nietypowy hałas podczas kierowania
lub wspomaganie układu
kierowniczego reaguje w
nieoczekiwany sposób, należy
skorzystać z pomocy warsztatu.
Płyn do spryskiwaczy
Pojemnik spryskiwaczy wypełnić
roztworem czystej wody i
zatwierdzonego środka do
czyszczenia szyb o właściwych
proporcjach (środek powinien
zawierać czynnik zapobiegający
zamarzaniu).
Przestroga
W przypadku niskich temperatur
lub nagłego spadku temperatury
ochronę zapewnia wyłącznie płyn
o wystarczającym stężeniu
czynnika zapobiegającego
zamarzaniu.
Hamulce
Gdy grubość okładzin hamulcowych
osiąga poziom minimalny, podczas
hamowania słychać pisk.
Możliwe jest kontynuowanie jazdy,
jednak należy w jak najszybciej
wymienić okładziny hamulcowe w
warsztacie.
Po zamontowaniu nowych okładzin
hamulcowych, podczas kilku
pierwszych podróży nie należy
gwałtownie hamować, o ile nie jest to konieczne.

244Pielęgnacja samochoduPłyn hamulcowy9Ostrzeżenie
Płyn hamulcowy jest trujący i
powoduje korozję. Unikać jego
styczności z oczami, skórą,
tkaninami i powierzchniami
lakierowanymi.
Poziom płynu hamulcowego musi
zawierać się między oznaczeniami
MIN i MAX .
Jeśli poziom płynu jest poniżej
oznaczenia MIN, należy skorzystać z
pomocy warsztatu.
Płyn hamulcowy i sprzęgłowy 3 287.
Akumulator pojazdu
Zamontowany w samochodzie
akumulator jest bezobsługowy, pod
warunkiem że sposób użytkowania
umożliwia odpowiednie ładowanie
akumulatora. Jazda na krótkich
dystansach i częste uruchamianie
silnika może rozładować akumulator.
Unikać niepotrzebnego używania
odbiorników energii elektrycznej.
Zużytych baterii i akumulatora nie
należy wyrzucać wraz z innymi
odpadami domowymi. Wymagane
jest dostarczenie tych odpadów do
odpowiedniego punktu zbiórki.
Jeśli samochód nie będzie używany
przez ponad cztery tygodnie, może dojść do rozładowania akumulatora.Odłączyć zacisk ujemny akumulatora od instalacji elektrycznej samochodu.
Przed przystąpieniem do odłączania
lub podłączania przewodów
akumulatora należy bezwzględnie
wyłączyć zapłon.
Zabezpieczenie akumulatora przed rozładowaniem 3 154.
Odłączanie akumulatora
Jeśli akumulator pojazdu ma zostać
odłączony (np. w celu wykonania
czynności konserwacyjnych), syrenę
alarmową należy wyłączyć w
następujący sposób: włączyć, a
następnie wyłączyć zapłon i odłączyć
akumulator pojazdu w ciągu
15 sekund.
Wymiana akumulatora pojazdu Uwaga
Wszelkie odstępstwa od instrukcji
podanych w tym punkcie mogą
doprowadzić do tymczasowego
wyłączenia systemu stop-start.
Podczas wymiany akumulatora
pojazdu należy upewnić się, że w
pobliżu bieguna dodatniego nowego
akumulatora nie ma żadnych
otwartych otworów wentylacyjnych.
Jeśli w tym miejscu znajduje się otwór

Pielęgnacja samochodu245wentylacyjny, wymagane jest jego
zablokowanie zaślepką, podczas gdy
otwór w pobliżu bieguna ujemnego
musi pozostać otwarty.
Używać wyłącznie akumulatorów,
które umożliwiają zamontowanie nad
nimi skrzynki bezpieczników.
W pojazdach z akumulatorem AGM (z
elektrolitem uwięzionym w macie
szklanej) należy zadbać o to, aby w
przypadku wymiany zamontować
nowy akumulator typu AGM.Akumulator typu AGM można
zidentyfikować po umieszczonej na
nim etykiecie. Zaleca się stosowanie
oryginalnych akumulatorów firmy Opel.
Uwaga
Użycie akumulatora typu AGM
innego niż oryginalny akumulator
pojazdu firmy Opel może
spowodować obniżenie osiągów.
Zaleca się, by wymianę akumulatora
pojazdu zlecić warsztatowi.
System stop-start 3 169.
Ładowanie akumulatora pojazdu9 Ostrzeżenie
W pojazdach z systemem stop-
start należy dopilnować, by
podczas ładowania za pomocą ładowarki do akumulatorów
napięcie ładowania nie
przekroczyło 14,6 V. W
przeciwnym razie może dojść do
uszkodzenia akumulatora
pojazdu.
Uruchamianie silnika przy użyciu
przewodów rozruchowych 3 278.
Naklejka ostrzegawcza
Znaczenie symboli: ● Unikać iskier, otwartego ognia i palenia tytoniu.
● Zawsze chronić oczy. Wybuchowe gazy mogą
doprowadzić do utraty wzroku lub
obrażeń.
● Akumulator przechowywać w miejscu niedostępnym dla dzieci.

246Pielęgnacja samochodu● Akumulator zawiera kwassiarkowy, który może
spowodować utratę wzroku lub poważne oparzenia.
● Dodatkowe informacje zamieszczono w Podręczniku
użytkownika.
● W pobliżu akumulatora mogą być
obecne wybuchowe gazy.
Odpowietrzanie układu paliwowego silnika
wysokoprężnego
W przypadku całkowitego
opróżnienia zbiornika paliwa układ
paliwowy samochodu z silnikiem
wysokoprężnym musi zostać
odpowietrzony. Włączyć zapłon
trzykrotnie, za każdym razem na
15 sekund. Następnie uruchomić
silnik na czas nie dłuższy niż
40 sekund. Po upływie co najmniej
pięć sekund powtórzyć te czynności.
Jeśli nadal nie można będzie
uruchomić silnika, zwrócić się do
warsztatu.Wymiana piór wycieraczek
Unieść ramię wycieraczki do pozycji
pionowej, a następnie wcisnąć
przycisk w celu odblokowania i
zdjęcia pióra.
Przyłożyć pióro wycieraczki
nachylone pod niewielkim kątem do
ramienia wycieraczki i wcisnąć aż do
zatrzaśnięcia.
Ostrożnie opuścić ramię wycieraczki.
Pióro wycieraczki szyby tylnej
Unieść ramię wycieraczki. Zdjąć pióro
wycieraczki w sposób pokazany na
rysunku.
Przyłożyć pióro wycieraczki
nachylone pod niewielkim kątem do
ramienia wycieraczki i wcisnąć aż do
zatrzaśnięcia.
Ostrożnie opuścić ramię wycieraczki.
