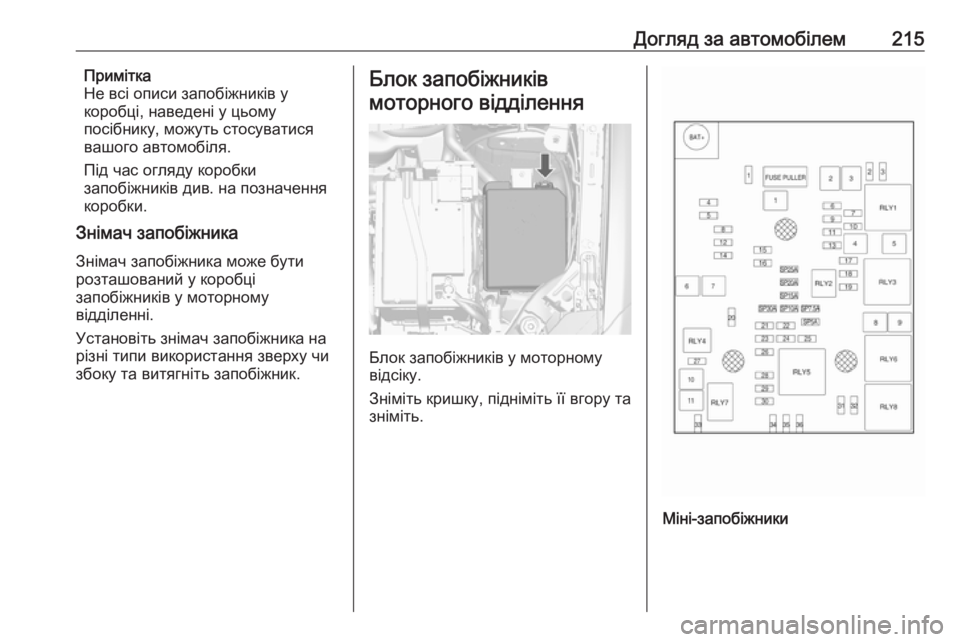

Догляд за автомобілем215Примітка
Не всі описи запобіжників у
коробці, наведені у цьому
посібнику, можуть стосуватися
вашого автомобіля.
Під час огляду коробки
запобіжників див. на позначення
коробки.
Знімач запобіжника
Знімач запобіжника може бути
розташований у коробці
запобіжників у моторному
відділенні.
Установіть знімач запобіжника на
різні типи використання зверху чи
збоку та витягніть запобіжник.Блок запобіжників
моторного відділення
Блок запобіжників у моторному
відсіку.
Зніміть кришку, підніміть її вгору та зніміть.
Міні-запобіжники

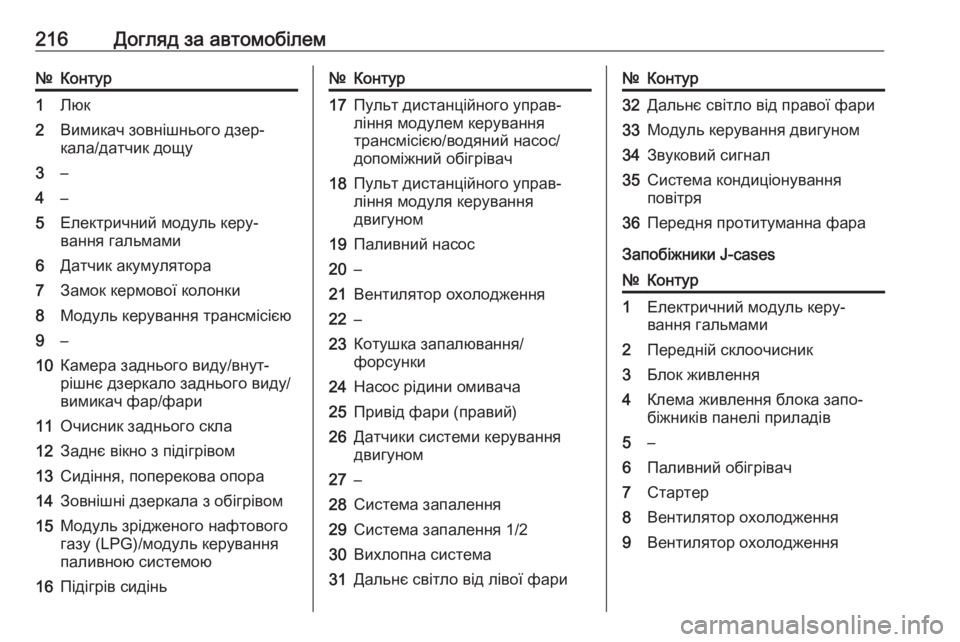

216Догляд за автомобілем№Контур1Люк2Вимикач зовнішнього дзер‐
кала/датчик дощу3–4–5Електричний модуль керу‐
вання гальмами6Датчик акумулятора7Замок кермової колонки8Модуль керування трансмісією9–10Камера заднього виду/внут‐
рішнє дзеркало заднього виду/
вимикач фар/фари11Очисник заднього скла12Заднє вікно з підігрівом13Сидіння, поперекова опора14Зовнішні дзеркала з обігрівом15Модуль зрідженого нафтового
газу (LPG)/модуль керування
паливною системою16Підігрів сидінь№Контур17Пульт дистанційного управ‐
ління модулем керування
трансмісією/водяний насос/
допоміжний обігрівач18Пульт дистанційного управ‐
ління модуля керування
двигуном19Паливний насос20–21Вентилятор охолодження22–23Котушка запалювання/
форсунки24Насос рідини омивача25Привід фари (правий)26Датчики системи керування
двигуном27–28Система запалення29Система запалення 1/230Вихлопна система31Дальнє світло від лівої фари№Контур32Дальнє світло від правої фари33Модуль керування двигуном34Звуковий сигнал35Система кондиціонування
повітря36Передня протитуманна фара
Запобіжники J-cases
№Контур1Електричний модуль керу‐
вання гальмами2Передній склоочисник3Блок живлення4Клема живлення блока запо‐
біжників панелі приладів5–6Паливний обігрівач7Стартер8Вентилятор охолодження9Вентилятор охолодження

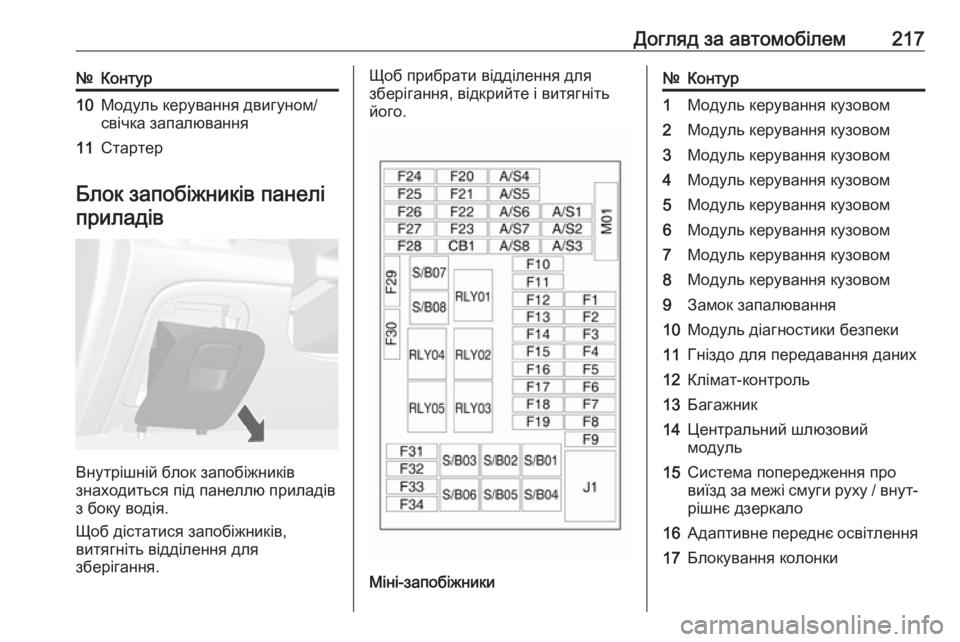

Догляд за автомобілем217№Контур10Модуль керування двигуном/
свічка запалювання11Стартер
Блок запобіжників панелі
приладів
Внутрішній блок запобіжників
знаходиться під панеллю приладів
з боку водія.
Щоб дістатися запобіжників,
витягніть відділення для
зберігання.
Щоб прибрати відділення для
зберігання, відкрийте і витягніть
його.
Міні-запобіжники
№Контур1Модуль керування кузовом2Модуль керування кузовом3Модуль керування кузовом4Модуль керування кузовом5Модуль керування кузовом6Модуль керування кузовом7Модуль керування кузовом8Модуль керування кузовом9Замок запалювання10Модуль діагностики безпеки11Гніздо для передавання даних12Клімат-контроль13Багажник14Центральний шлюзовий
модуль15Система попередження про
виїзд за межі смуги руху / внут‐ рішнє дзеркало16Адаптивне переднє освітлення17Блокування колонки

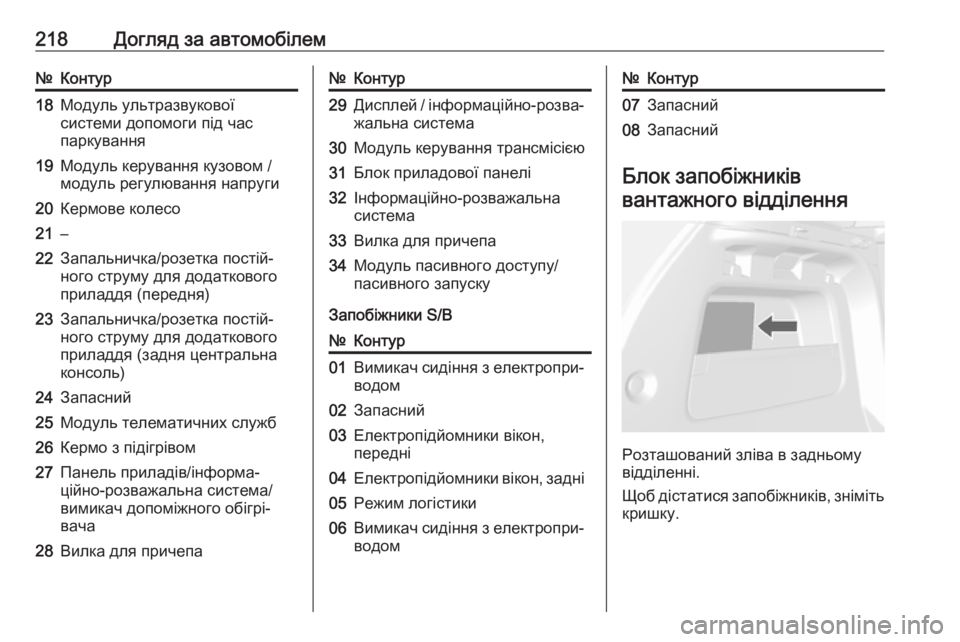

218Догляд за автомобілем№Контур18Модуль ультразвукової
системи допомоги під час
паркування19Модуль керування кузовом /
модуль регулювання напруги20Кермове колесо21–22Запальничка/розетка постій‐
ного струму для додаткового
приладдя (передня)23Запальничка/розетка постій‐
ного струму для додаткового
приладдя (задня центральна
консоль)24Запасний25Модуль телематичних служб26Кермо з підігрівом27Панель приладів/інформа‐
ційно-розважальна система/
вимикач допоміжного обігрі‐
вача28Вилка для причепа№Контур29Дисплей / інформаційно-розва‐ жальна система30Модуль керування трансмісією31Блок приладової панелі32Інформаційно-розважальна
система33Вилка для причепа34Модуль пасивного доступу/
пасивного запуску
Запобіжники S/B
№Контур01Вимикач сидіння з електропри‐ водом02Запасний03Електропідйомники вікон,
передні04Електропідйомники вікон, задні05Режим логістики06Вимикач сидіння з електропри‐ водом№Контур07Запасний08Запасний
Блок запобіжників
вантажного відділення
Розташований зліва в задньому
відділенні.
Щоб дістатися запобіжників, зніміть кришку.

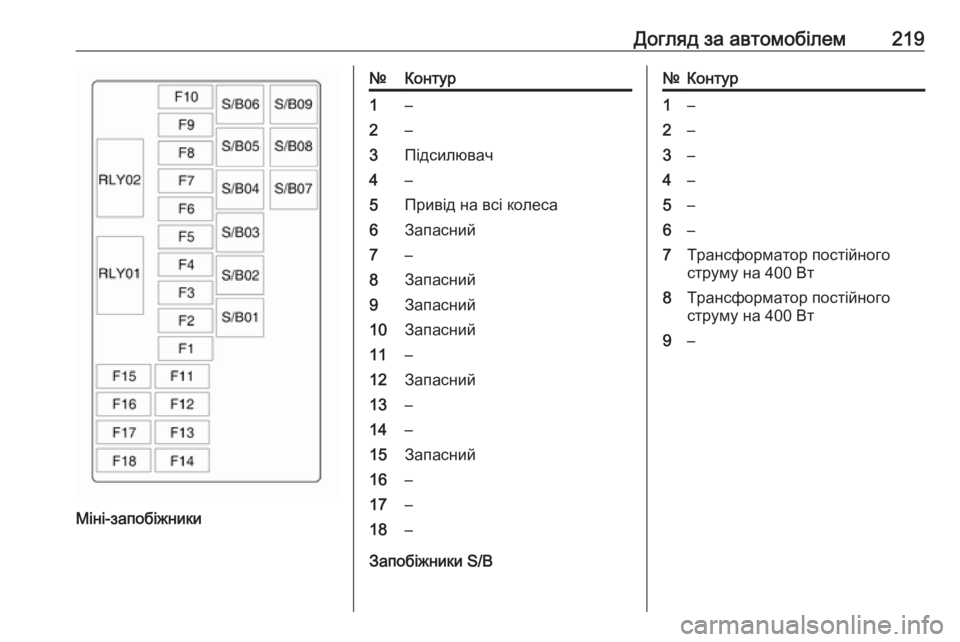

Догляд за автомобілем219
Міні-запобіжники
№Контур1–2–3Підсилювач4–5Привід на всі колеса6Запасний7–8Запасний9Запасний10Запасний11–12Запасний13–14–15Запасний16–17–18–
Запобіжники S/B
№Контур1–2–3–4–5–6–7Трансформатор постійного
струму на 400 Вт8Трансформатор постійного
струму на 400 Вт9–

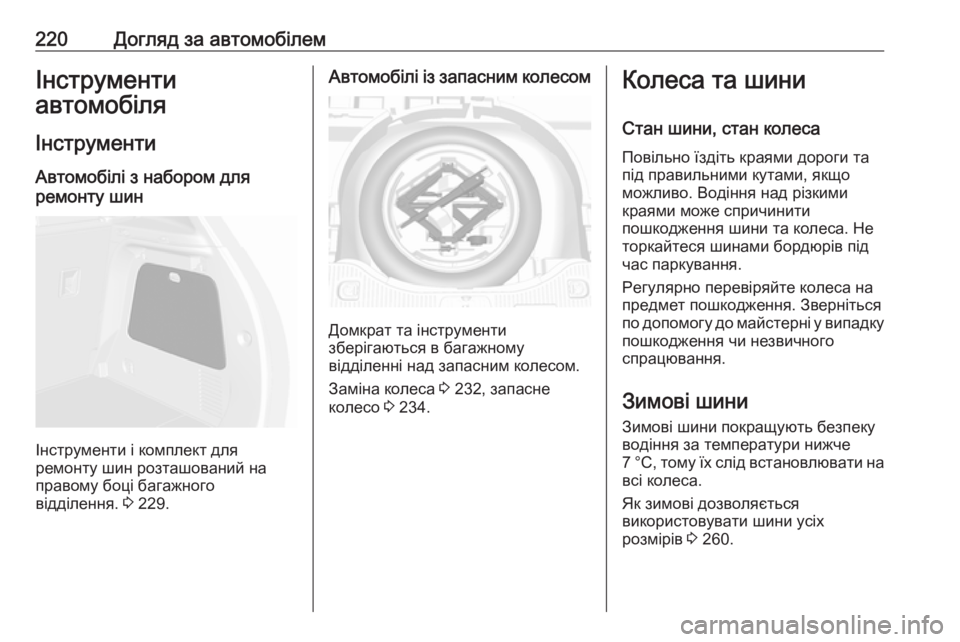

220Догляд за автомобілемІнструменти
автомобіля
Інструменти Автомобілі з набором для
ремонту шин
Інструменти і комплект для
ремонту шин розташований на
правому боці багажного
відділення. 3 229.
Автомобілі із запасним колесом
Домкрат та інструменти
зберігаються в багажному
відділенні над запасним колесом.
Заміна колеса 3 232, запасне
колесо 3 234.
Колеса та шини
Стан шини, стан колеса
Повільно їздіть краями дороги та
під правильними кутами, якщо
можливо. Водіння над різкими
краями може спричинити
пошкодження шини та колеса. Не
торкайтеся шинами бордюрів під
час паркування.
Регулярно перевіряйте колеса на
предмет пошкодження. Зверніться
по допомогу до майстерні у випадку
пошкодження чи незвичного
спрацювання.
Зимові шиниЗимові шини покращують безпеку
водіння за температури нижче
7 °С, тому їх слід встановлювати на
всі колеса.
Як зимові дозволяється
використовувати шини усіх
розмірів 3 260.

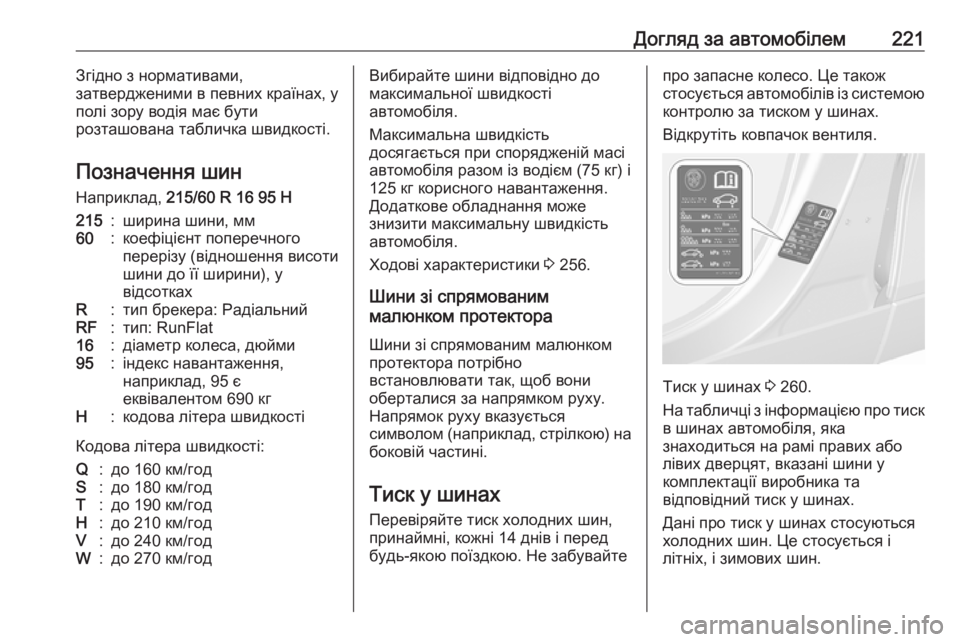

Догляд за автомобілем221Згідно з нормативами,
затвердженими в певних країнах, у
полі зору водія має бути
розташована табличка швидкості.
Позначення шин Наприклад, 215/60 R 16 95 H215:ширина шини, мм60:коефіцієнт поперечного
перерізу (відношення висоти
шини до її ширини), у
відсоткахR:тип брекера: РадіальнийRF:тип: RunFlat16:діаметр колеса, дюйми95:індекс навантаження,
наприклад, 95 є
еквівалентом 690 кгH:кодова літера швидкості
Кодова літера швидкості:
Q:до 160 км/годS:до 180 км/годT:до 190 км/годH:до 210 км/годV:до 240 км/годW:до 270 км/годВибирайте шини відповідно до
максимальної швидкості
автомобіля.
Максимальна швидкість
досягається при спорядженій масі
автомобіля разом із водієм (75 кг) і
125 кг корисного навантаження.
Додаткове обладнання може
знизити максимальну швидкість
автомобіля.
Ходові характеристики 3 256.
Шини зі спрямованим
малюнком протектора
Шини зі спрямованим малюнком
протектора потрібно
встановлювати так, щоб вони
оберталися за напрямком руху.
Напрямок руху вказується
символом ( наприклад, стрілкою) на
боковій частині.
Тиск у шинах
Перевіряйте тиск холодних шин, принаймні, кожні 14 днів і перед
будь-якою поїздкою. Не забувайтепро запасне колесо. Це також
стосується автомобілів із системою контролю за тиском у шинах.
Відкрутіть ковпачок вентиля.
Тиск у шинах 3 260.
На табличці з інформацією про тиск
в шинах автомобіля, яка
знаходиться на рамі правих або
лівих дверцят, вказані шини у
комплектації виробника та
відповідний тиск у шинах.
Дані про тиск у шинах стосуються
холодних шин. Це стосується і
літніх, і зимових шин.

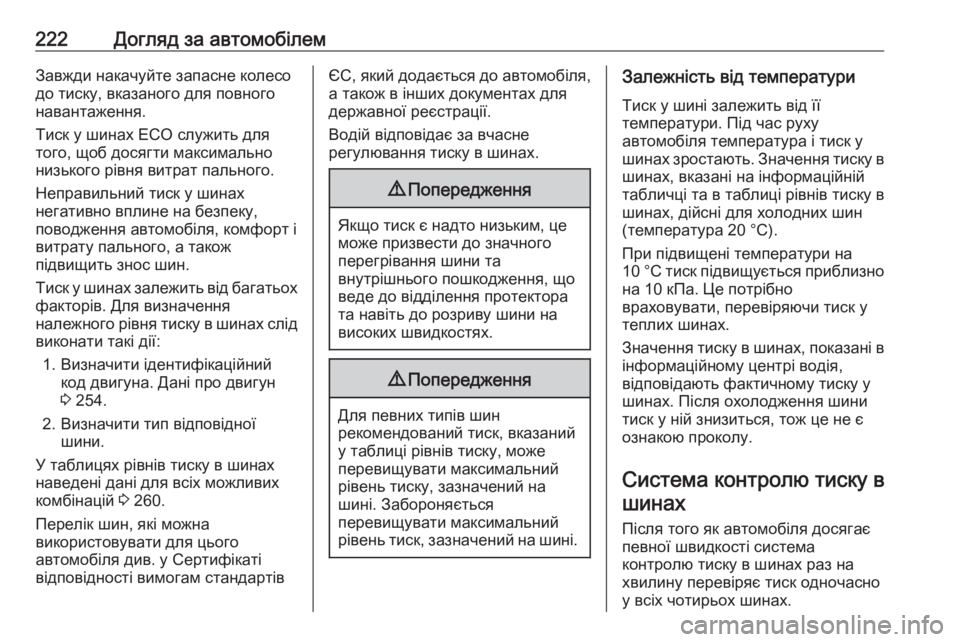

222Догляд за автомобілемЗавжди накачуйте запасне колесо
до тиску, вказаного для повного навантаження.
Тиск у шинах ECO служить для
того, щоб досягти максимально
низького рівня витрат пального.
Неправильний тиск у шинах
негативно вплине на безпеку,
поводження автомобіля, комфорт і
витрату пального, а також
підвищить знос шин.
Тиск у шинах залежить від багатьох
факторів. Для визначення
належного рівня тиску в шинах слід виконати такі дії:
1. Визначити ідентифікаційний код двигуна. Дані про двигун3 254.
2. Визначити тип відповідної шини.
У таблицях рівнів тиску в шинах
наведені дані для всіх можливих
комбінацій 3 260.
Перелік шин, які можна
використовувати для цього
автомобіля див. у Сертифікаті
відповідності вимогам стандартівЄС, який додається до автомобіля, а також в інших документах для
державної реєстрації.
Водій відповідає за вчасне
регулювання тиску в шинах.9 Попередження
Якщо тиск є надто низьким, це
може призвести до значного
перегрівання шини та
внутрішнього пошкодження, що
веде до відділення протектора
та навіть до розриву шини на
високих швидкостях.
9 Попередження
Для певних типів шин
рекомендований тиск, вказаний
у таблиці рівнів тиску, може
перевищувати максимальний
рівень тиску, зазначений на
шині. Забороняється
перевищувати максимальний
рівень тиск, зазначений на шині.
Залежність від температури
Тиск у шині залежить від її
температури. Під час руху
автомобіля температура і тиск у шинах зростають. Значення тиску в
шинах, вказані на інформаційній
табличці та в таблиці рівнів тиску в
шинах, дійсні для холодних шин
(температура 20 °C).
При підвищені температури на
10 °C тиск підвищується приблизно
на 10 кПа. Це потрібно
враховувати, перевіряючи тиск у теплих шинах.
Значення тиску в шинах, показані в інформаційному центрі водія,
відповідають фактичному тиску у
шинах. Після охолодження шини
тиск у ній знизиться, тож це не є
ознакою проколу.
Система контролю тиску в шинах
Після того як автомобіля досягає
певної швидкості система
контролю тиску в шинах раз на
хвилину перевіряє тиск одночасно
у всіх чотирьох шинах.
