2017 OPEL MOKKA X Посібник з експлуатації (in Ukrainian)

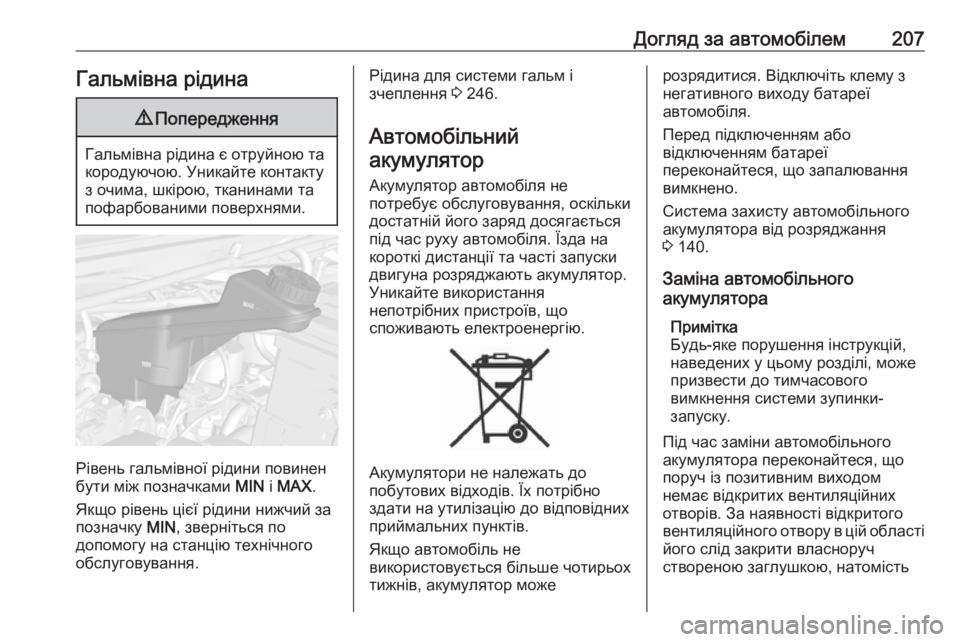

Догляд за автомобілем207Гальмівна рідина9Попередження
Гальмівна рідина є отруйною та
кородуючою. Уникайте контакту з очима, шкірою, тканинами та
пофарбованими поверхнями.
Рівень гальмівної рідини повинен
бути між позначками MIN і MAX .
Якщо рівень цієї рідини нижчий за
позначку MIN, зверніться по
допомогу на станцію технічного
обслуговування.
Рідина для системи гальм і
зчеплення 3 246.
Автомобільний акумулятор
Акумулятор автомобіля не
потребує обслуговування, оскільки
достатній його заряд досягається
під час руху автомобіля. Їзда на
короткі дистанції та часті запуски
двигуна розряджають акумулятор.
Уникайте використання
непотрібних пристроїв, що
споживають електроенергію.
Акумулятори не належать до
побутових відходів. Їх потрібно
здати на утилізацію до відповідних
приймальних пунктів.
Якщо автомобіль не
використовується більше чотирьох тижнів, акумулятор може
розрядитися. Відключіть клему з
негативного виходу батареї
автомобіля.
Перед підключенням або
відключенням батареї
переконайтеся, що запалювання
вимкнено.
Система захисту автомобільного
акумулятора від розряджання
3 140.
Заміна автомобільного
акумулятора
Примітка
Будь-яке порушення інструкцій,
наведених у цьому розділі, може
призвести до тимчасового
вимкнення системи зупинки-
запуску.
Під час заміни автомобільного
акумулятора переконайтеся, що
поруч із позитивним виходом
немає відкритих вентиляційних
отворів. За наявності відкритого
вентиляційного отвору в цій області його слід закрити власноруч
створеною заглушкою, натомість

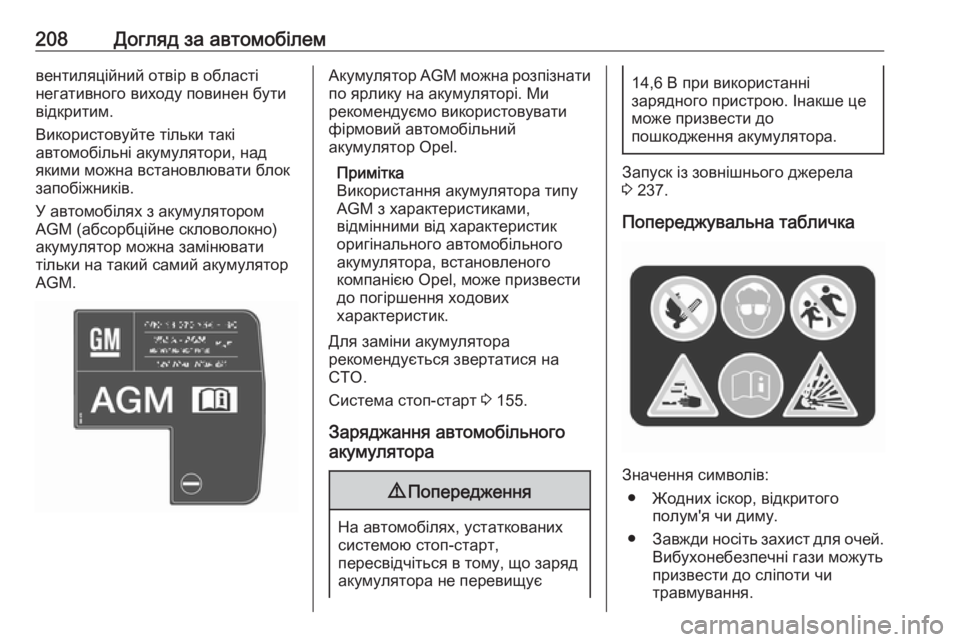

208Догляд за автомобілемвентиляційний отвір в області
негативного виходу повинен бути
відкритим.
Використовуйте тільки такі
автомобільні акумулятори, над якими можна встановлювати блок
запобіжників.
У автомобілях з акумулятором
AGM (абсорбційне скловолокно)
акумулятор можна замінювати
тільки на такий самий акумулятор
AGM.Акумулятор AGM можна розпізнати
по ярлику на акумуляторі. Ми
рекомендуємо використовувати
фірмовий автомобільний
акумулятор Opel.
Примітка
Використання акумулятора типу
AGM з характеристиками,
відмінними від характеристик
оригінального автомобільного
акумулятора, встановленого
компанією Opel, може призвести
до погіршення ходових
характеристик.
Для заміни акумулятора
рекомендується звертатися на
СТО.
Система стоп-старт 3 155.
Заряджання автомобільного
акумулятора9 Попередження
На автомобілях, устаткованих
системою стоп-старт,
пересвідчіться в тому, що заряд акумулятора не перевищує
14,6 В при використанні
зарядного пристрою. Інакше це
може призвести до
пошкодження акумулятора.
Запуск із зовнішнього джерела
3 237.
Попереджувальна табличка
Значення символів: ● Жодних іскор, відкритого полум'я чи диму.
● Завжди носіть захист для очей.
Вибухонебезпечні гази можуть
призвести до сліпоти чи
травмування.

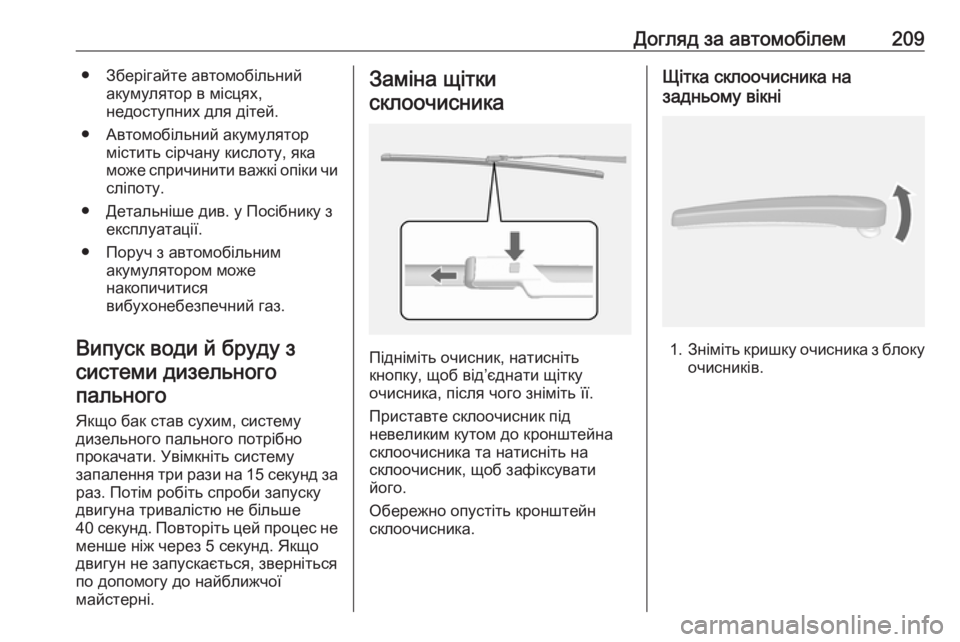

Догляд за автомобілем209● Зберігайте автомобільнийакумулятор в місцях,
недоступних для дітей.
● Автомобільний акумулятор містить сірчану кислоту, яка
може спричинити важкі опіки чи сліпоту.
● Детальніше див. у Посібнику з експлуатації.
● Поруч з автомобільним акумулятором може
накопичитися
вибухонебезпечний газ.
Випуск води й бруду з системи дизельногопального
Якщо бак став сухим, систему
дизельного пального потрібно
прокачати. Увімкніть систему
запалення три рази на 15 секунд за
раз. Потім робіть спроби запуску
двигуна тривалістю не більше
40 секунд. Повторіть цей процес не менше ніж через 5 секунд. Якщодвигун не запускається, зверніться
по допомогу до найближчої
майстерні.Заміна щітки
склоочисника
Підніміть очисник, натисніть
кнопку, щоб від’єднати щітку
очисника, після чого зніміть її.
Приставте склоочисник під
невеликим кутом до кронштейна склоочисника та натисніть на
склоочисник, щоб зафіксувати
його.
Обережно опустіть кронштейн
склоочисника.
Щітка склоочисника на
задньому вікні
1. Зніміть кришку очисника з блоку
очисників.

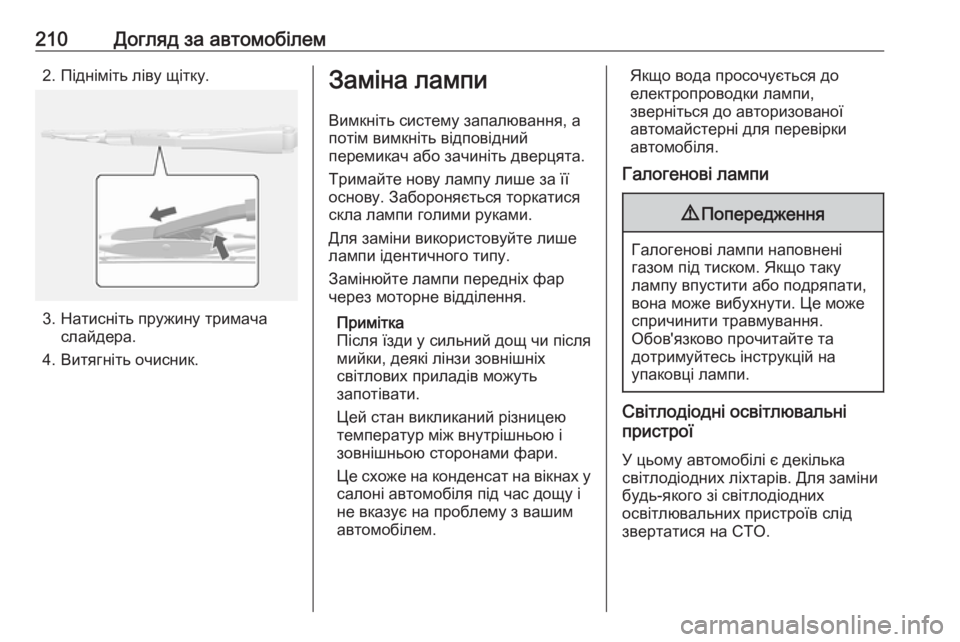

210Догляд за автомобілем2. Підніміть ліву щітку.
3. Натисніть пружину тримачаслайдера.
4. Витягніть очисник.
Заміна лампи
Вимкніть систему запалювання, а
потім вимкніть відповідний
перемикач або зачиніть дверцята.
Тримайте нову лампу лише за її
основу. Забороняється торкатися
скла лампи голими руками.
Для заміни використовуйте лише
лампи ідентичного типу.
Замінюйте лампи передніх фар
через моторне відділення.
Примітка
Після їзди у сильний дощ чи після
мийки, деякі лінзи зовнішніх
світлових приладів можуть
запотівати.
Цей стан викликаний різницею
температур між внутрішньою і
зовнішньою сторонами фари.
Це схоже на конденсат на вікнах у
салоні автомобіля під час дощу і
не вказує на проблему з вашим
автомобілем.Якщо вода просочується до
електропроводки лампи,
зверніться до авторизованої
автомайстерні для перевірки
автомобіля.
Галогенові лампи9 Попередження
Галогенові лампи наповнені
газом під тиском. Якщо таку
лампу впустити або подряпати,
вона може вибухнути. Це може
спричинити травмування.
Обов'язково прочитайте та
дотримуйтесь інструкцій на
упаковці лампи.
Світлодіодні освітлювальні
пристрої
У цьому автомобілі є декілька
світлодіодних ліхтарів. Для заміни
будь-якого зі світлодіодних
освітлювальних пристроїв слід
звертатися на СТО.

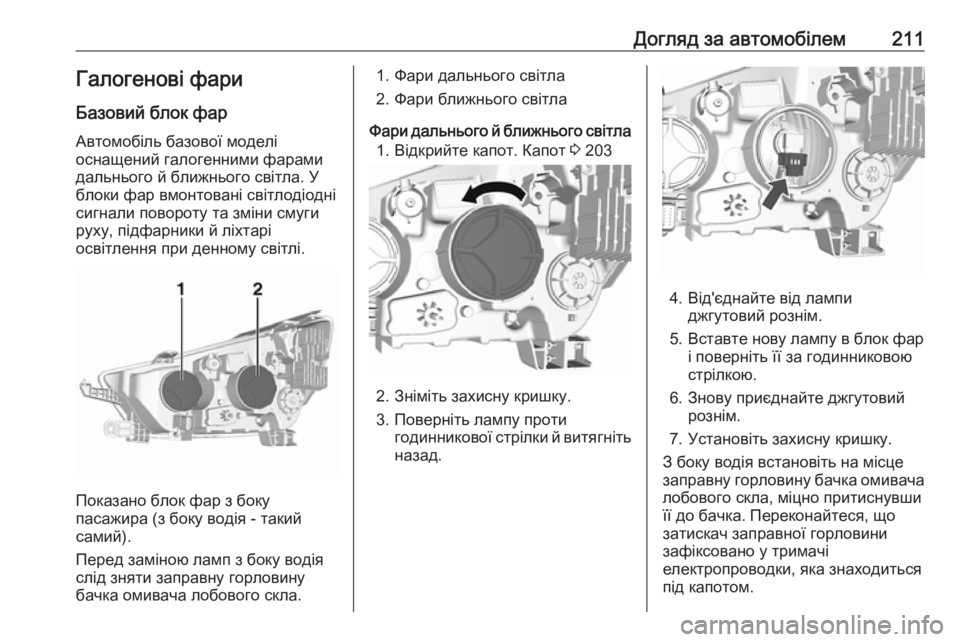

Догляд за автомобілем211Галогенові фари
Базовий блок фар Автомобіль базової моделі
оснащений галогенними фарами
дальнього й ближнього світла. У
блоки фар вмонтовані світлодіодні сигнали повороту та зміни смуги
руху, підфарники й ліхтарі
освітлення при денному світлі.
Показано блок фар з боку
пасажира (з боку водія - такий
самий).
Перед заміною ламп з боку водія слід зняти заправну горловину
бачка омивача лобового скла.
1. Фари дальнього світла
2. Фари ближнього світла
Фари дальнього й ближнього світла 1. Відкрийте капот. Капот 3 203
2. Зніміть захисну кришку.
3. Поверніть лампу проти годинникової стрілки й витягнітьназад.
4. Від'єднайте від лампи джгутовий рознім.
5. Вставте нову лампу в блок фар і поверніть її за годинниковою
стрілкою.
6. Знову приєднайте джгутовий рознім.
7. Установіть захисну кришку.
З боку водія встановіть на місце
заправну горловину бачка омивача
лобового скла, міцно притиснувши
її до бачка. Переконайтеся, що
затискач заправної горловини
зафіксовано у тримачі
електропроводки, яка знаходиться під капотом.

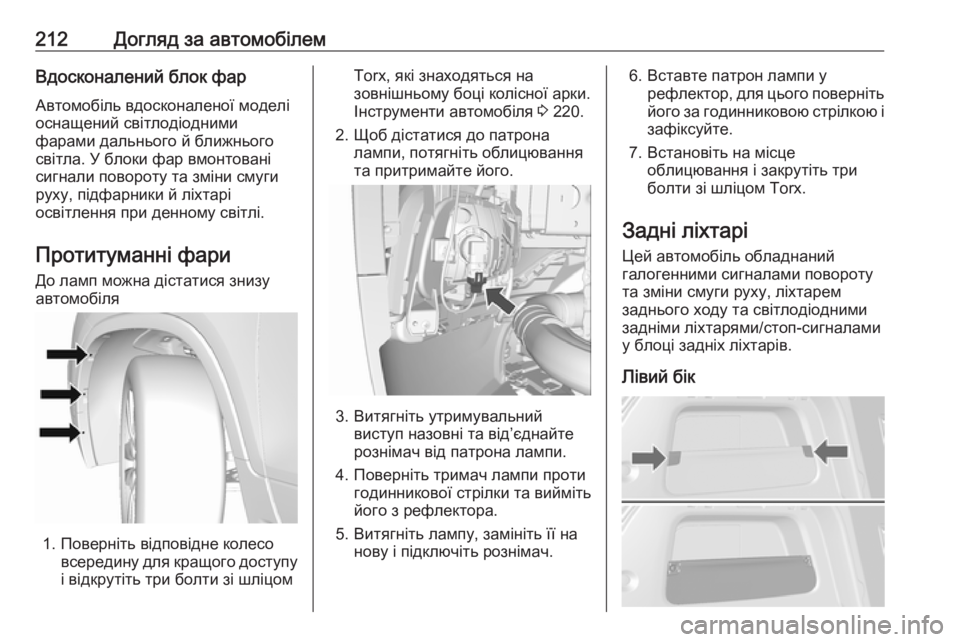

212Догляд за автомобілемВдосконалений блок фарАвтомобіль вдосконаленої моделі
оснащений світлодіодними
фарами дальнього й ближнього світла. У блоки фар вмонтовані
сигнали повороту та зміни смуги
руху, підфарники й ліхтарі
освітлення при денному світлі.
Протитуманні фари До ламп можна дістатися знизу
автомобіля
1. Поверніть відповідне колесо всередину для кращого доступу
і відкрутіть три болти зі шліцом
Torx, які знаходяться на
зовнішньому боці колісної арки.
Інструменти автомобіля 3 220.
2. Щоб дістатися до патрона лампи, потягніть облицювання
та притримайте його.
3. Витягніть утримувальний виступ назовні та від’єднайте
рознімач від патрона лампи.
4. Поверніть тримач лампи проти годинникової стрілки та вийміть
його з рефлектора.
5. Витягніть лампу, замініть її на нову і підключіть рознімач.
6. Вставте патрон лампи урефлектор, для цього поверніть
його за годинниковою стрілкою і
зафіксуйте.
7. Встановіть на місце облицювання і закрутіть три
болти зі шліцом Torx.
Задні ліхтарі
Цей автомобіль обладнаний
галогенними сигналами повороту
та зміни смуги руху, ліхтарем
заднього ходу та світлодіодними
задніми ліхтарями/стоп-сигналами
у блоці задніх ліхтарів.
Лівий бік

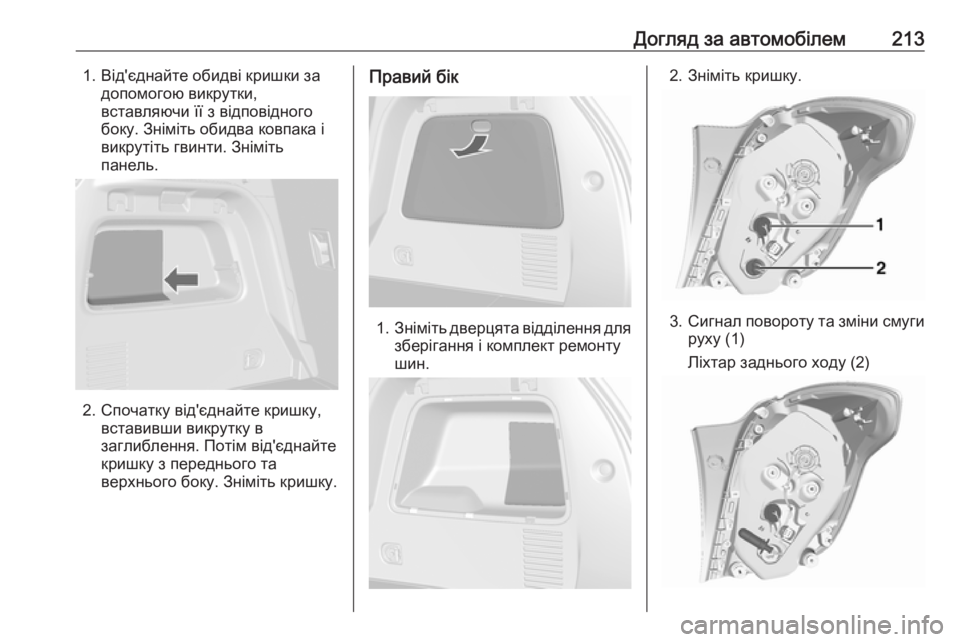

Догляд за автомобілем2131. Від'єднайте обидві кришки задопомогою викрутки,
вставляючи її з відповідного
боку. Зніміть обидва ковпака і
викрутіть гвинти. Зніміть
панель.
2. Спочатку від'єднайте кришку, вставивши викрутку в
заглиблення. Потім від'єднайте
кришку з переднього та
верхнього боку. Зніміть кришку.
Правий бік
1. Зніміть дверцята відділення для
зберігання і комплект ремонту
шин.
2. Зніміть кришку.
3. Сигнал повороту та зміни смуги
руху (1)
Ліхтар заднього ходу (2)

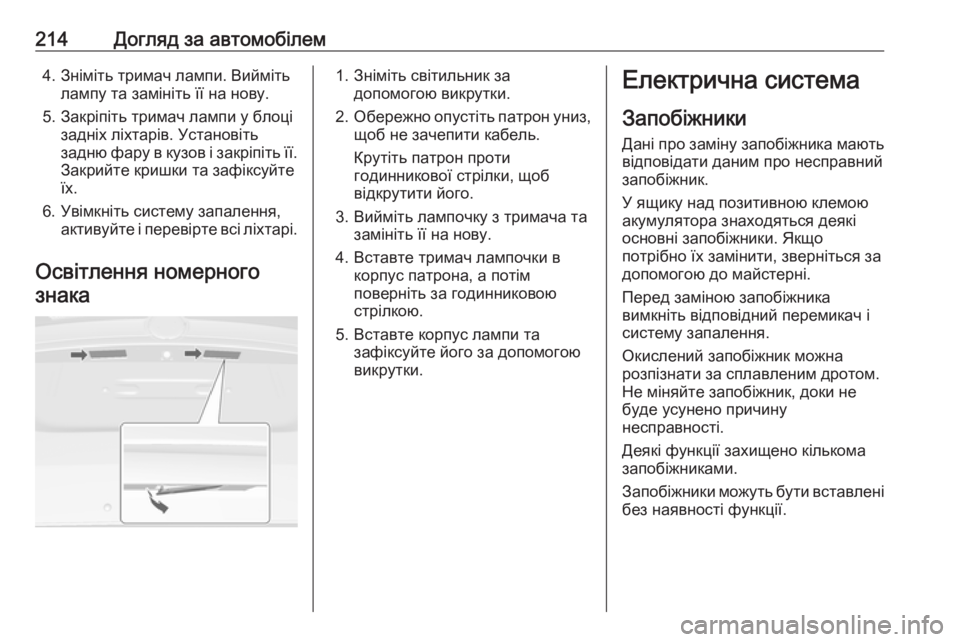

214Догляд за автомобілем4. Зніміть тримач лампи. Виймітьлампу та замініть її на нову.
5. Закріпіть тримач лампи у блоці задніх ліхтарів. Установіть
задню фару в кузов і закріпіть її.
Закрийте кришки та зафіксуйте
їх.
6. Увімкніть систему запалення, активуйте і перевірте всі ліхтарі.
Освітлення номерного знака1. Зніміть світильник за допомогою викрутки.
2. Обережно опустіть патрон униз,
щоб не зачепити кабель.
Крутіть патрон проти
годинникової стрілки, щоб
відкрутити його.
3. Вийміть лампочку з тримача та замініть її на нову.
4. Вставте тримач лампочки в корпус патрона, а потім
поверніть за годинниковою
стрілкою.
5. Вставте корпус лампи та зафіксуйте його за допомогою
викрутки.Електрична система
Запобіжники
Дані про заміну запобіжника мають відповідати даним про несправний
запобіжник.
У ящику над позитивною клемою
акумулятора знаходяться деякі
основні запобіжники. Якщо
потрібно їх замінити, зверніться за
допомогою до майстерні.
Перед заміною запобіжника
вимкніть відповідний перемикач і систему запалення.
Окислений запобіжник можна
розпізнати за сплавленим дротом.
Не міняйте запобіжник, доки не
буде усунено причину
несправності.
Деякі функції захищено кількома
запобіжниками.
Запобіжники можуть бути вставлені
без наявності функції.
